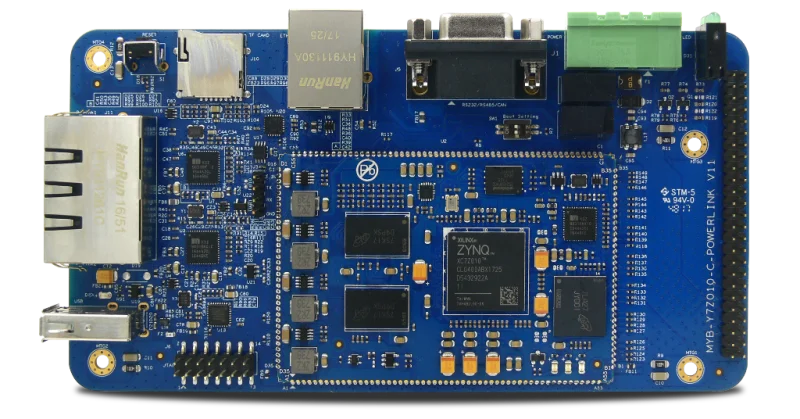

Макетная плата XILINX FPGA ZYNQ 7000, 7010, 7020, MYD-Y7Z01020

Название = ckeditor

Продукт Модель Конфигурация чипа Плата MYD-Y7Z010Development MYD-Y7Z010-4E512D-667-I Xilinx Zynq-7Z010 Плата MYD-Y7Z020Development MYD-Y7Z020-4E512D-766-I Xilinx Zynq-7Z020

Функциональный аннотационный чертеж основной платы

\ Chart2 MYC-Y7Z010/20 функциональный логотип основной платы

Аппаратные данные основной платы

Проект Параметр Процессор Системный блок процессора (PS): На основе высокопроизводительной двойной/одиночной системы coreARM Cortex-A9processing Двухканальный кэш Top support1GB DDR Верхняя поддержка основной частоты МГц Поддержка 10/100/1000M Ethernet Программируемый логический блок (PL): Функциональный элемент XC7Z010 XC7Z020 Программируемый логический блок 28K 85K LUTs 17600 53200 Триггер 35200 106400 Оперативная память 240 КБ 560 КБ DSP срез 80 220 Память 512 ГБ DDR3 SDRAM(256 МБ * 2) Вспышка 4 ГБ eMMC QSPI 16 Мб PHY 1road1 0/100/1000MGigabit network portPHY Сторож Внешняя Сторожевая цепь

Сигнал интерфейса от основной платы

Проект Параметр Сетевой порт 1 гигабитный сетевой порт USB 1roadUSB (должен быть внешний USB PHY-USB3320) Последовательный порт 2roadPSTerminalUART (можно пройти через emiofrompllead out) I2C 2roadPSTerminalI2C (можно пройти через emiofrompllead out) Банка 2roadpsterminal Can (может быть передан через emiofrompllead out) SPI 2 дорожных терминала SPI (можно пропускать через emiofrompllead out) АЦП 2 независимых контроллера, 16 дорожных каналов от pllead out Сдио 1roadSDIO,meetTFcard

Диаграмма функциональной маркировки

Функциональная схема макетной платы chart3 MYD-Y7Z010/20

Список функций

Проект Параметр Сетевой порт 3 гигабитный сетевой порт Интерфейс карты памяти 1 интерфейс roadTFCard USB 1 хост roadUSB (резервное устройство) Светильник индикатор Один индикатор питания (синий) для завершения горения (gules) пользовательский светодиод (зеленый) Банка 1 полоса разделения canbus RS232 1 дорожный ремень isolatedRS232Interface RS485 1 дорожный ремень isolatedR485Interface Интерфейс отладки 1 индивидуальный 14 контактный двойной интерфейс rowJTAGDebug, расстояние мм 1 roadUARTDebug UART

Электрические характеристики

Проект Параметр Рабочая температура -40 ~ + 85 ℃ промышленного класса Влажность окружающей среды 20% ~ 90%, без конденсации Механические Размеры Пол: 153 мм x 80 мм Основная плата: 75 мм x 50 мм Спецификации pcb Пол: 4 слоя, процесс осаждения золота, независимый слой сигнала заземления, неэтилированный Основная плата: 10 слоев, процесс нанесения золота, независимый слой сигнала заземления, неэтилированный Блок питания Основная плата: 5 В/2 А Макетная плата: 12 В/2 А Тип интерфейса основной платы 180 штифт 1,27 мм штифт штамп отверстие

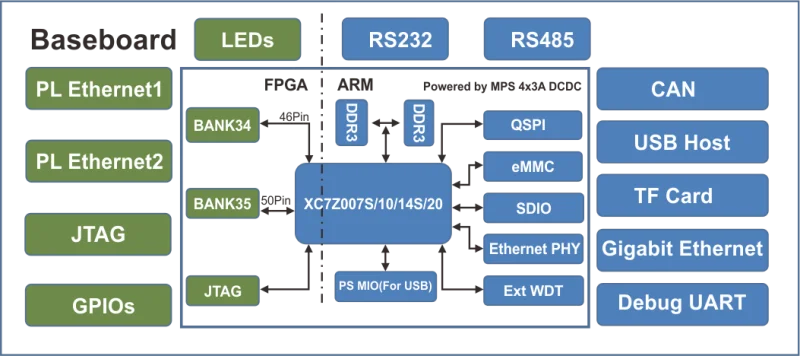

Схема структуры продукта

\ Chart4 MYD-Y7Z010/20 структурная схема макетной платы

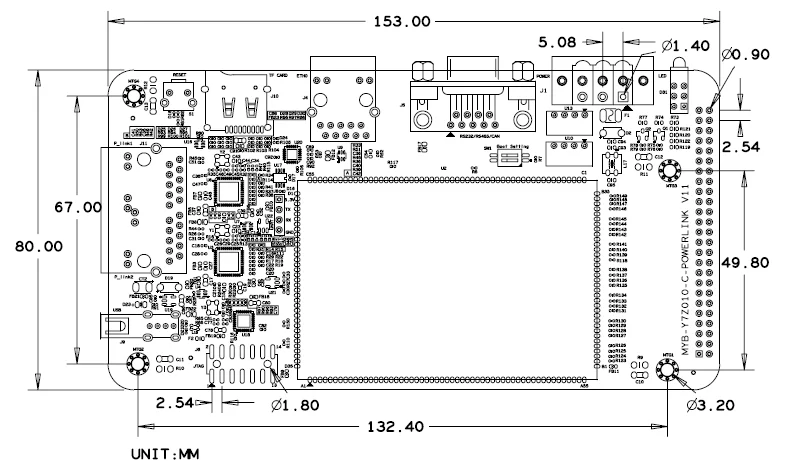

Чертеж механических размеров

\ Chart5 MYD-Y7Z010/20 чертеж механических размеров макетной платы

\

Операционная система linux3.15.0

Категория Имя Параметр Примечания Кросс компилятор Gcc 4.6.1 Gcc версии 4.6.1 (Sourcery CodeBench Lite 2011,09-50) Загрузчик BOOT.BIN Загрузчик уровня 1, включая defsbl, bitstream Предоставьте исходный код Uboot Вторичный загрузчик Предоставьте исходный код Линукс ядро Linux 3.15.0 ForMYD-C7Z010_20Of хардварелинукс ядро Предоставьте исходный код Драйвер USB хост USB хост-накопитель Предоставьте исходный код Ethernet Драйвер Gigabit Ethernet Предоставьте исходный код MMC/SD/TF Драйвер MMC/SD/TFCard Предоставьте исходный код Банка Подсвечник Предоставьте исходный код ЖК-контроллер Драйвер LCDScreen Предоставьте исходный код HDMI HDMIchipSII902Xdrive Предоставьте исходный код Кнопка Кнопка Предоставьте исходный код UART Серийные драйверы Предоставьте исходный код Светодиодный LEDdrive Предоставьте исходный код GPIO Гпиотвод Предоставьте исходный код QSPI Флеш-накопитель QSPI W25Q128FW Предоставьте исходный код RTC DS3231 RTCdrive Предоставьте исходный код Сопротивление касанию Tsc2007сопротивление сенсорный привод Предоставьте исходный код Емкостный сенсорный Ft5x0xемкостный сенсорный привод Предоставьте исходный код АЦП ADCdrive Предоставьте исходный код Файловая система Рамдиск Образ системы Ramdisk Rootfs.tar Документы для документов
