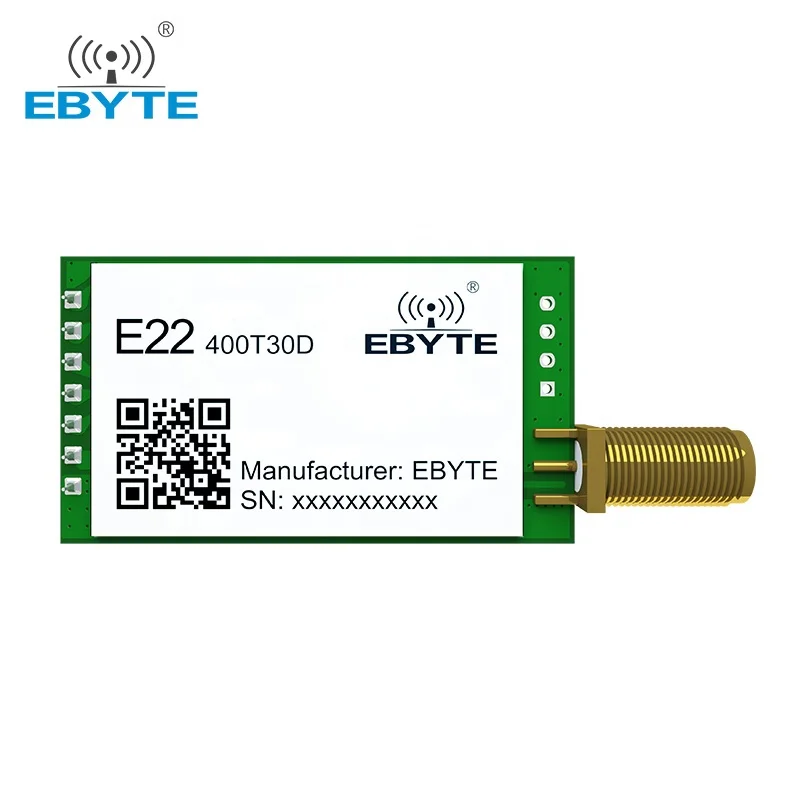

SX1268 433 МГц LoRa радиочастотный модуль EBYTE E22-400T3 0D беспроводной передатчик приемник UART DIP 30 дБм 1 Вт 8 км длинная фотоантенна

SX1268 433 МГц LoRa RF модуль EBYTE E22-400T3 0D беспроводной передатчик приемник UART DIP 30dBm 1 Вт 8 км дальность SMA-K антенна

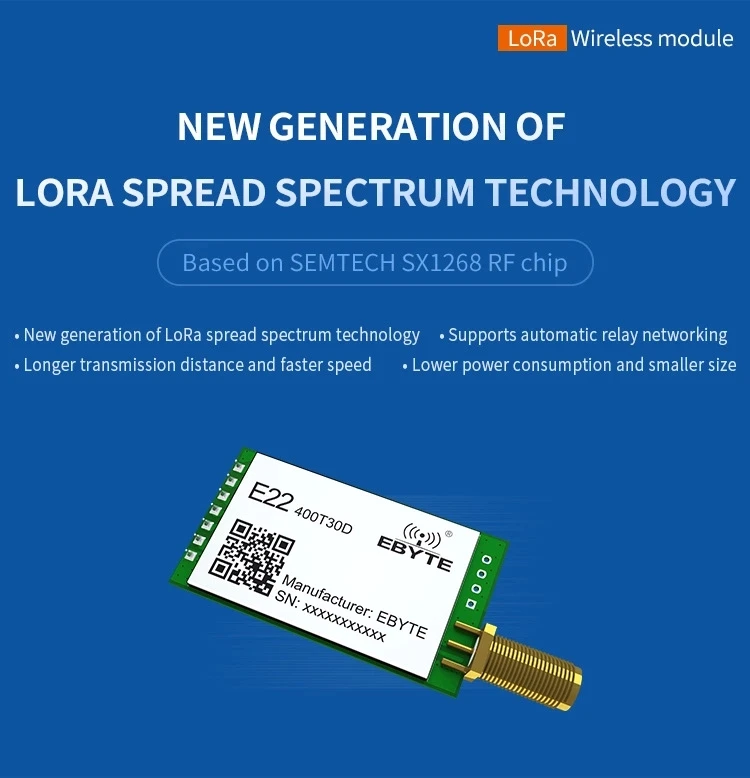

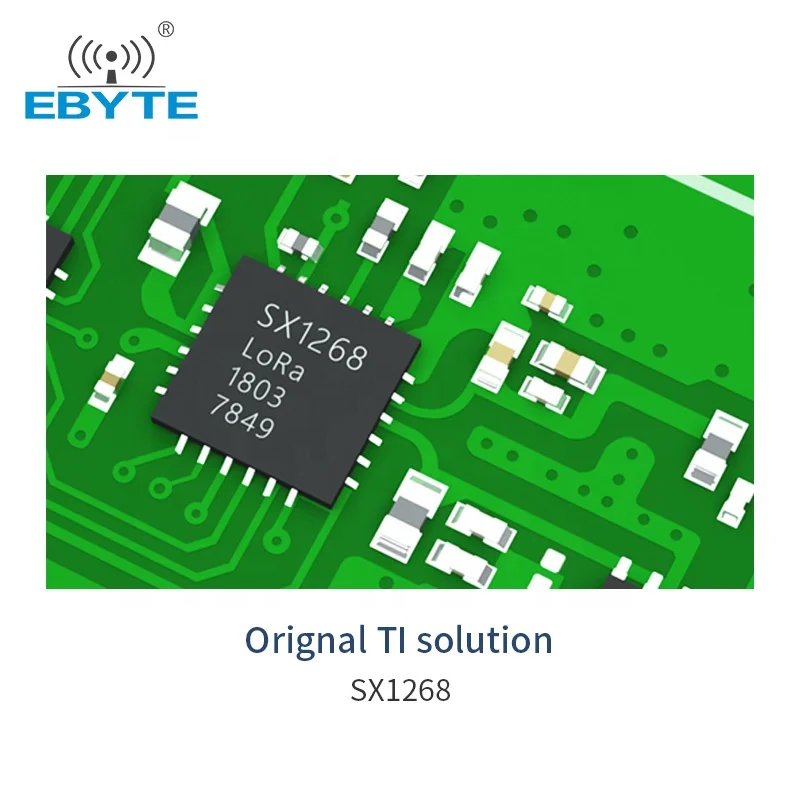

[Введение] :E22-400T30D-это новый lora модуль (UART), основанный на чипе SEMTECH SX1268 RF. Он имеет несколько режимов передачи работает при температуре не выше 410,125 ~ 493,125 МГц, широкополосный технологии, TTL Уровень выходного сигнала, совместимый с 3,3 V 5V порт ввода-вывода напряжения.

Предельные параметры

Основные параметры

Производительность

Примечания

Мин.

Макс.

Источник питания (В)

0

5,5

Напряжение более 5,5 V вызовет permanentdamage к модулю

Блокирующая мощность (дБм)

-

10

Вероятность ожога тонкая, когда модули используются на коротком расстоянии

Рабочая температура (℃)

-40

85

/

Операционный параметр

Основные параметры

Производительность

Примечания

Мин.

Тип.

Макс.

Рабочее напряжение (В)

3,3

5,0

5,5

≥ 5,0 V обеспечивает выход powerr

Уровень связи (V)

3,3

Для TTL 5 В может быть риск разрыва

Рабочая температура (℃)

-40

-

85

Промышленный дизайн

Рабочая частота (МГц)

410,125

-

493,125

Поддержка ISM band

Ток TX (мА)

610

Мгновенное энергопотребление

Ток RX (мА)

17

Ток сна (μA)

2

Программное обеспечение выключено

Максимальная мощность Tx (дБм)

29,5

30,0

30,5

Чувствительность приема (дБм)

-146

-147

-148

Воздушный скорость передачи данных 2,4 кбит/с

Скорость передачи данных по воздуху (bps)

0,3 k

2,4 k

62,5 k

Контролируется с помощью программирования пользователя

Основной параметр

Описание

Примечания

Расстояние для справки

8 км

Тесты состояние: четкий и открытой местности, коэффициент усиления антенны: 5dBi, антенна, высота: 2,5 м, скорость передачи данных: 2,4 кбит/с

Длина TX

240 байт

Может быть настроен через команду как 32/64/128/240 bytesper пакет для передачи

Буфер

1000 байт

Модуляция

Лора

Интерфейс связи

UART

Посылка

DIP

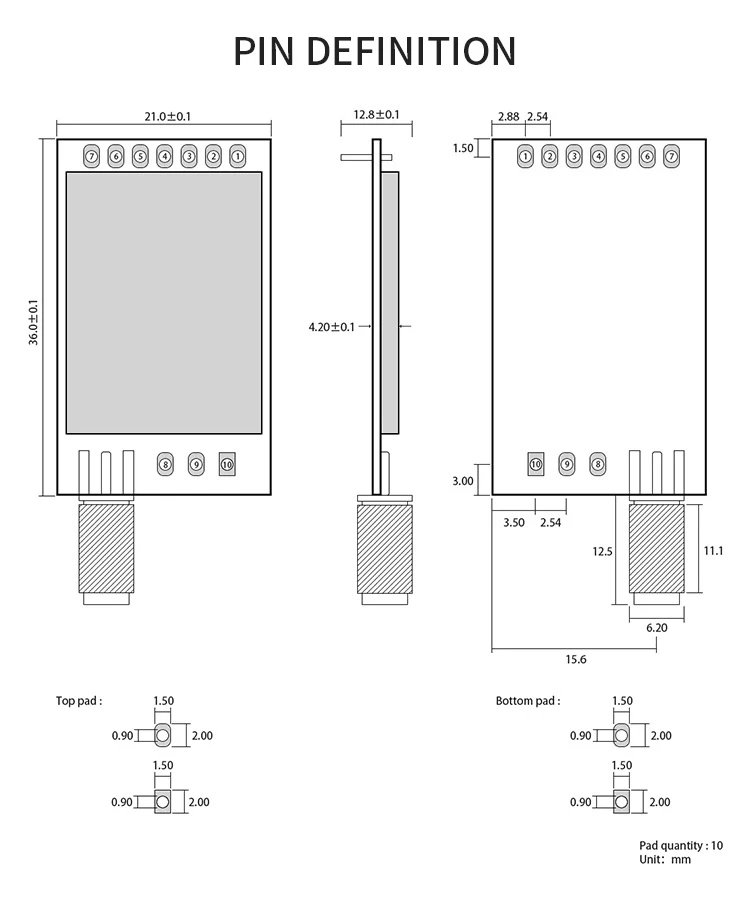

Соединитель

1*7*2,54 мм

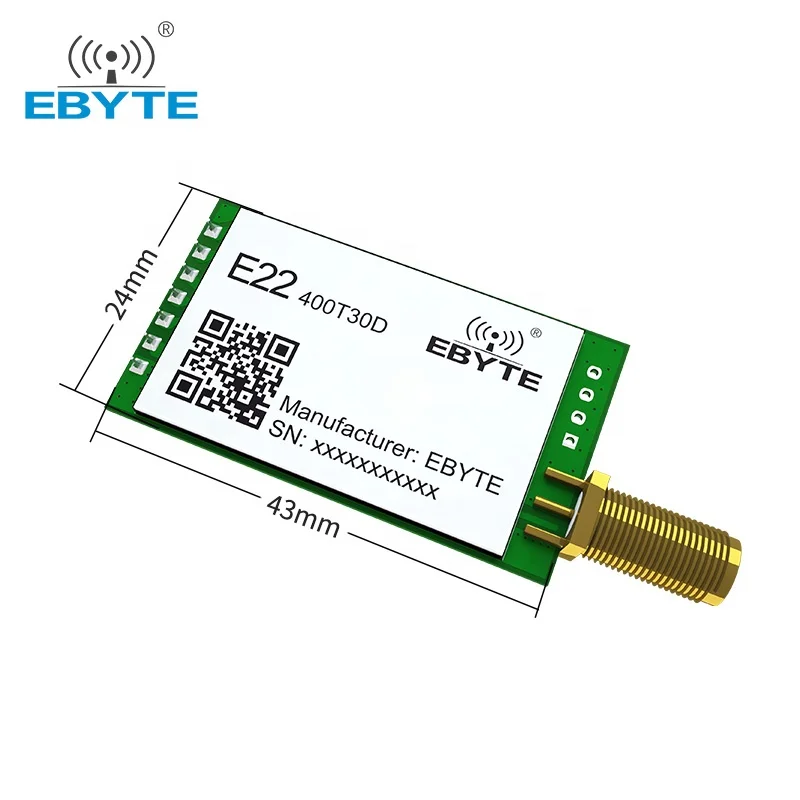

Размеры

24*43 мм

Антенна

SMA-K

Сопротивление 50 Ом
