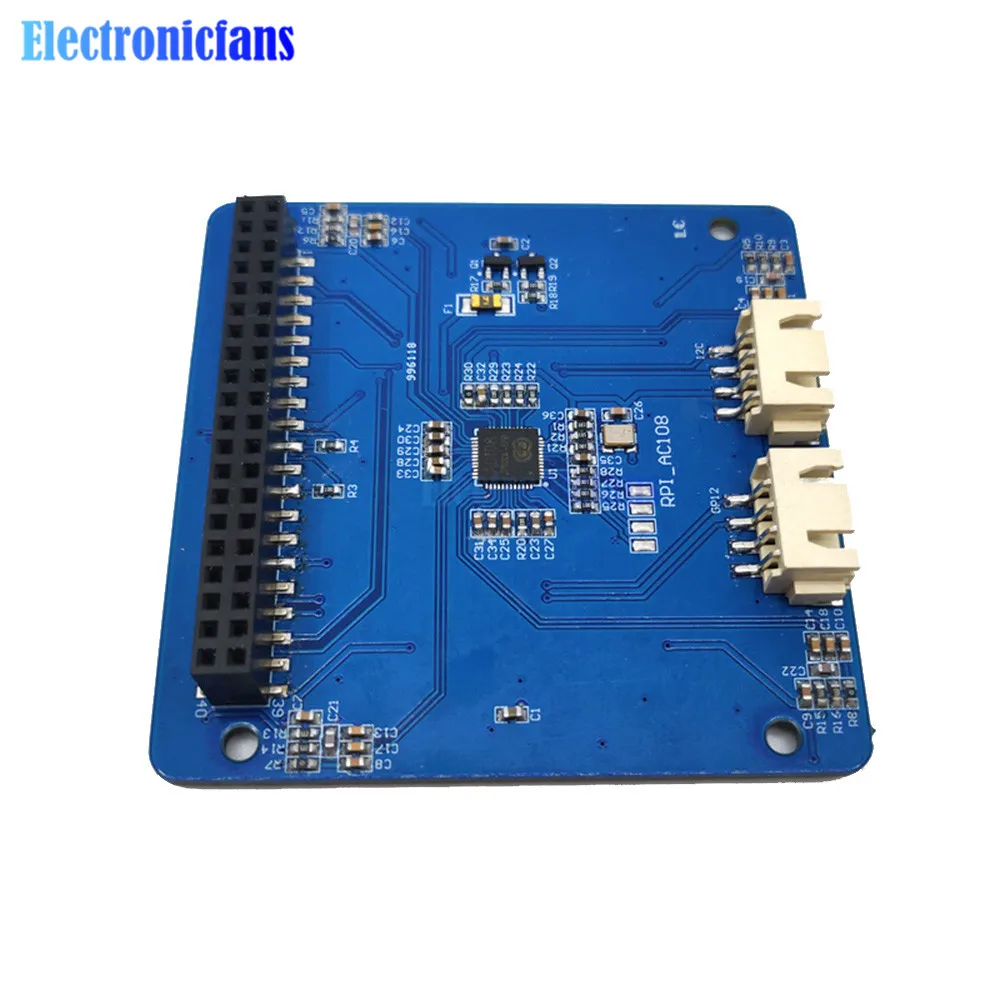

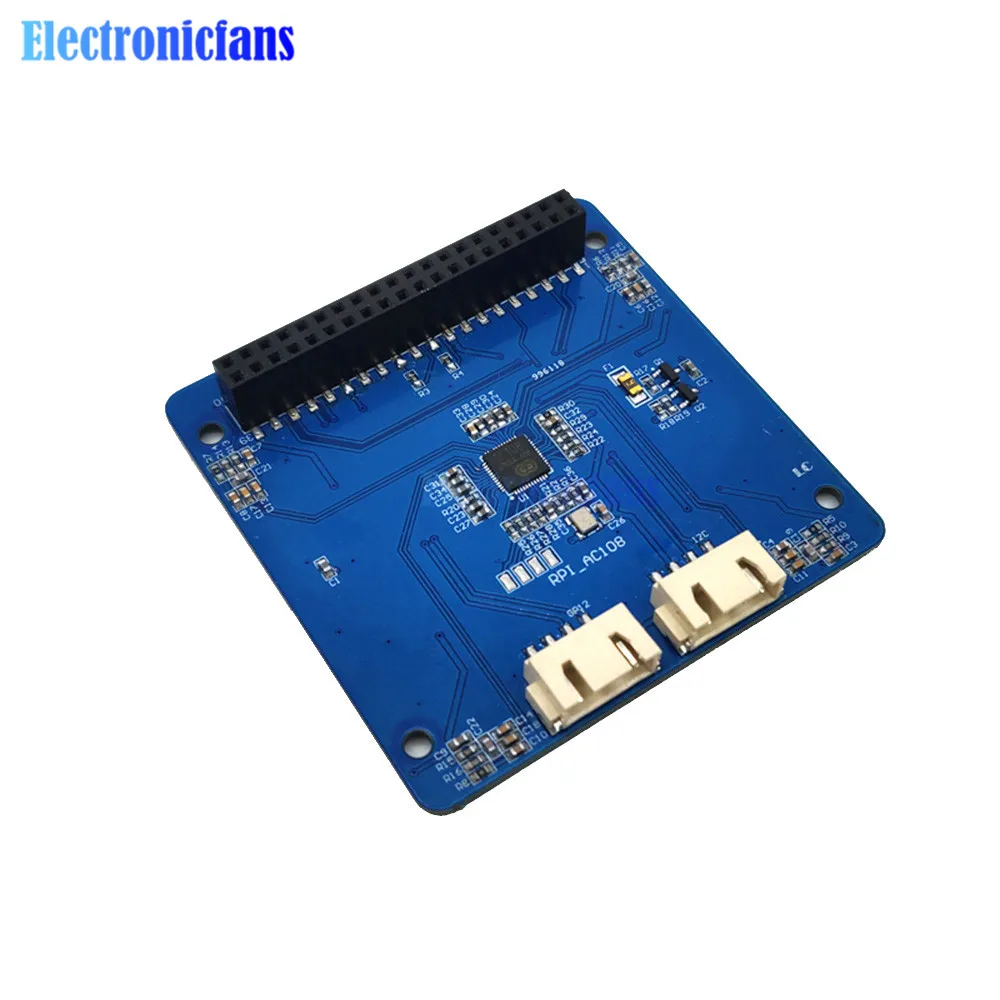

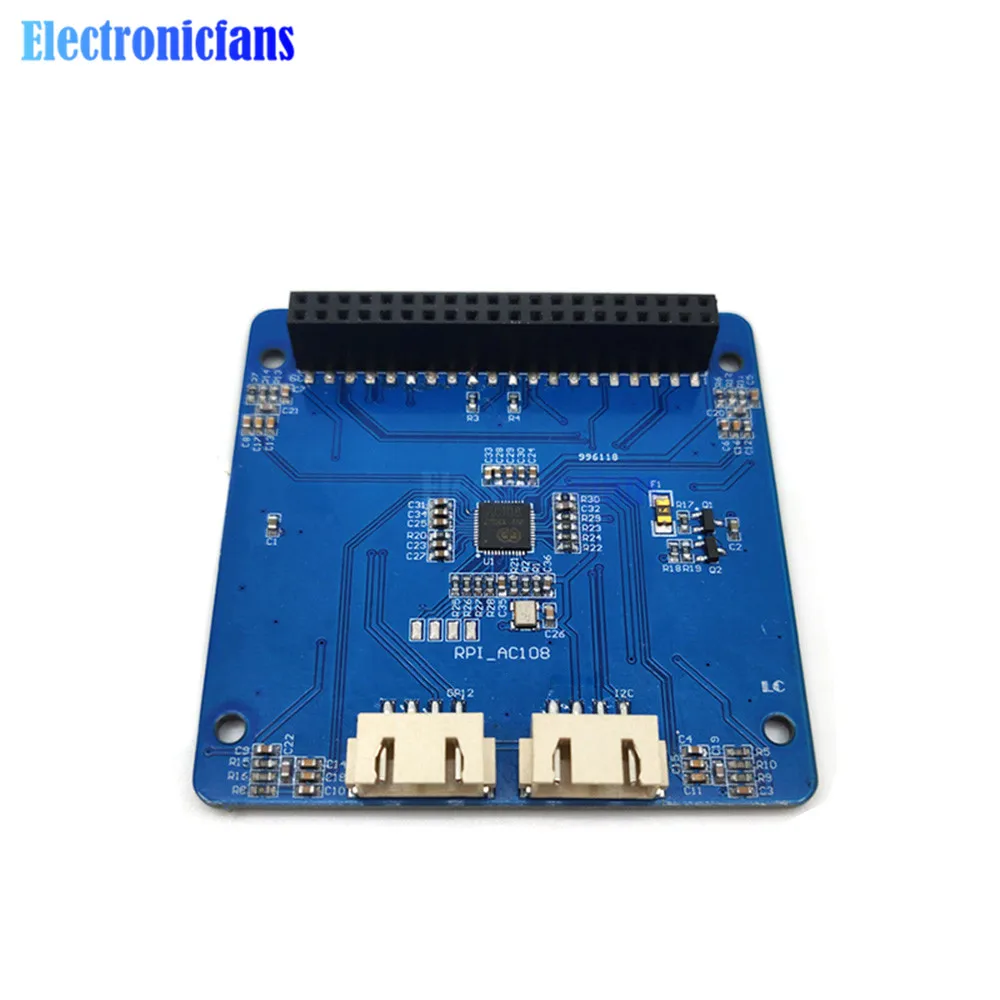

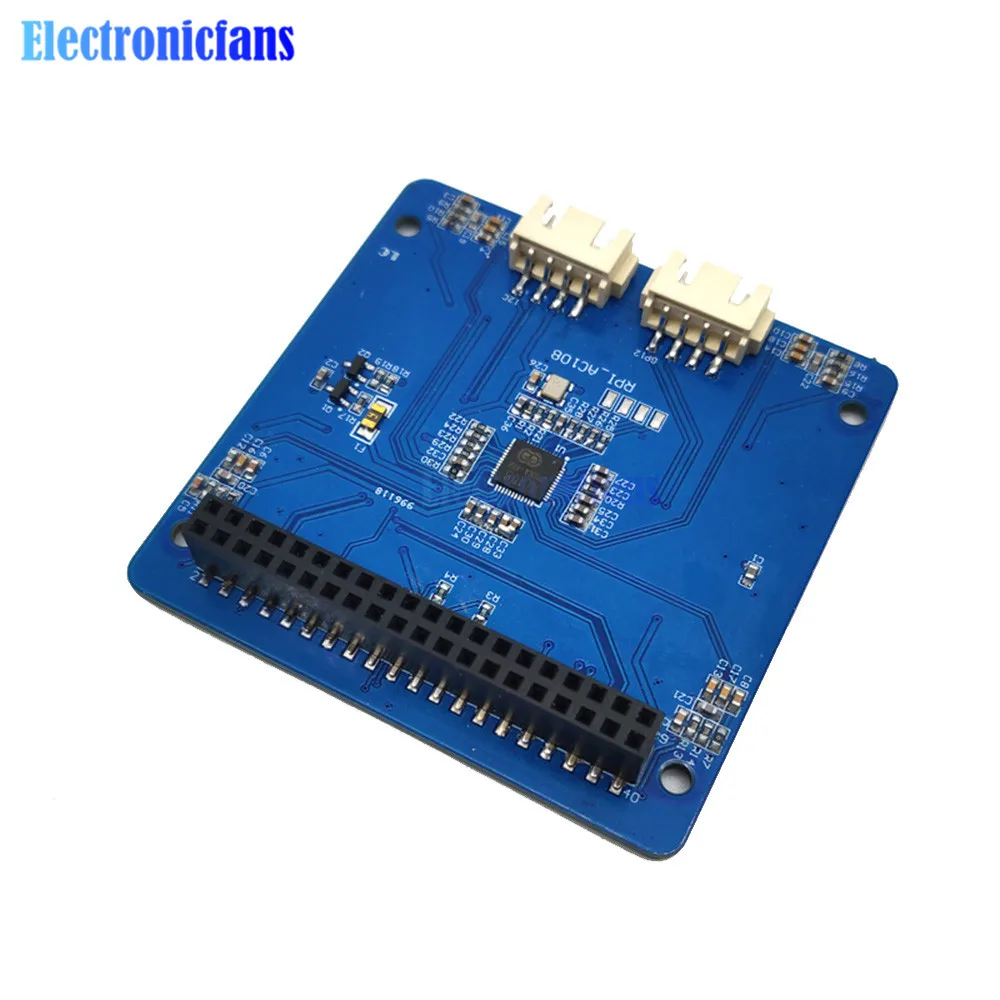

Модуль декодирования звука для Raspberry Pi AC108, умный модуль распознавания речи, 4-микрофонный входной декодер, расширение для платы микрофон
Описание:
Модуль AC108 оснащен чипом аудиодекодера X-POWER и 4-канальным силиконовым микрофоном. Плата расширения звуковой карты, специально разработанная для Raspberry Pi, низкое энергопотребление, стереокодек, поддержка высококачественного захвата голоса. Его также можно использовать для умных колонок «сделай сам», таких как Tmall Elf, GOOGLE ASSISTANT и т. д.
Особенности:
1. На основе 40-контактного интерфейса RASPBERRY PI, подходит для материнских плат серии RASPBERRY PI;
2. Поддержка RASPBERRY PI ZERO/ZERO W/2B/3B/3B +/4 и других макетных плат;
3. Принять AC108 маломощный стерео чип для кодека, который может общаться через интерфейс l2S;
4. Встроенные 4 высококачественных силиконовых микрофона MEMS, которые могут записывать левый и правый каналы;
5. Встроенные 12 программируемых APA-102-2020 полноцветных светодиодов;
6. Режим питания: Подключите к Raspberry Pi, чтобы получить питание 5 В и 3,3 В;
7. Логическое напряжение: 3,3 В;
8. Интерфейс управления Raspberry Pi: I2C, аудиоинтерфейс: I2S, Raspberry Pi управляет микрофонным массивом через интерфейс I2C для захвата голоса, А затем передает голосовой сигнал на Raspberry Pi через интерфейс l2S и наконец-то 3,5 мм держатель для наушников для выхода звука интерфейса Raspberry Pi /HDMI;
9. Предоставьте полные справочные материалы. С Raspberry Pi вы можете самостоятельно использовать умные колонки, аналогичные функциям Tmall Genie, Xiaodu и GOOGLE ASSISTANT.
Размер платы:

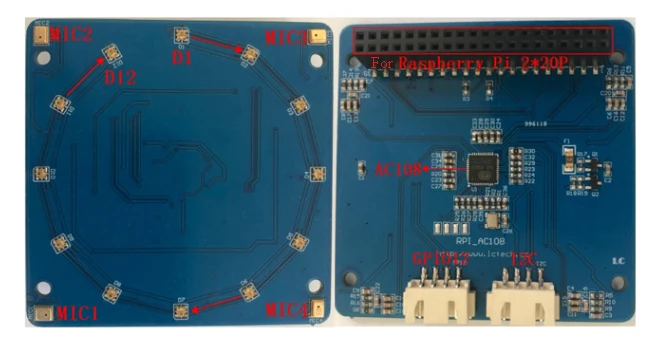

Описание интерфейса:

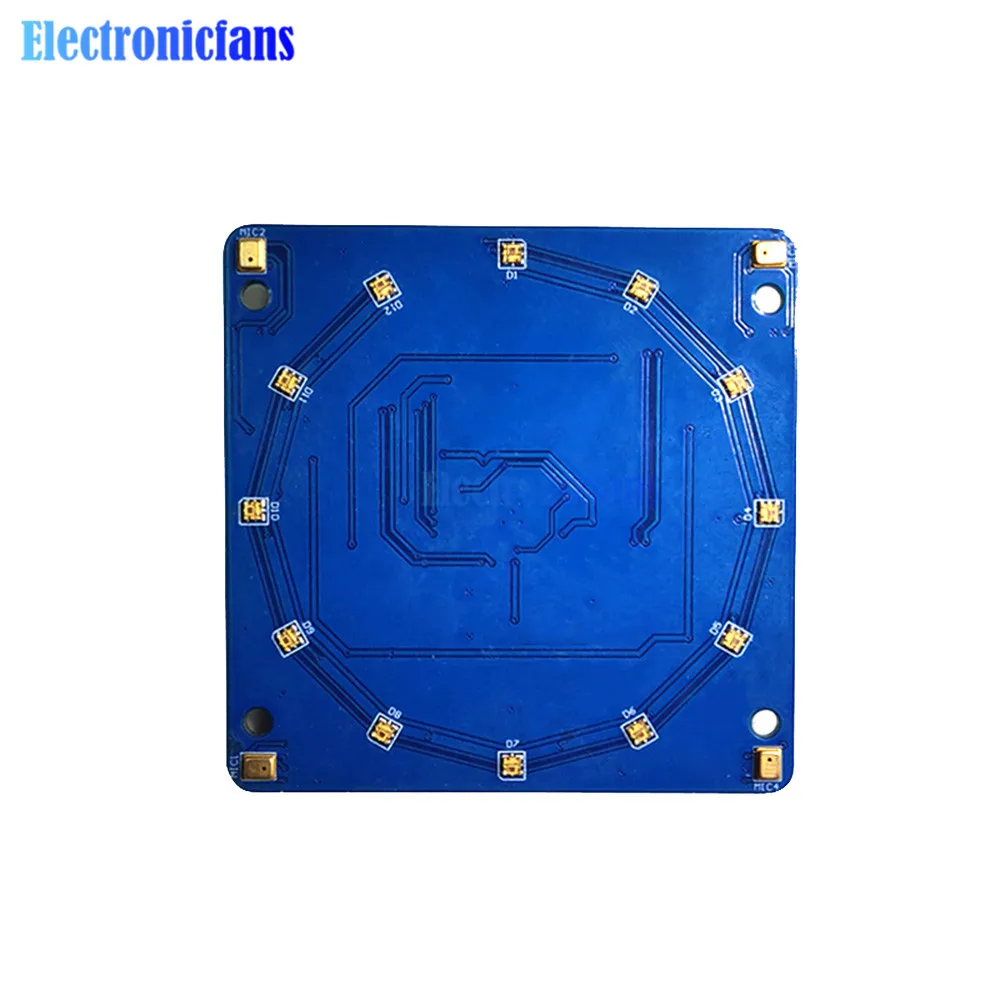

MIC1--MIC4: 4 аналоговых силиконовых микрофона MEMS;
D1--D12: 12 полноцветных светодиодов APA102, подключенных к интерфейсу SPI Raspberry Pi;
Для сидений RASPBERRY PI 2*20P: Поддержка RASPBERRY PI ZERO/ZEROW/2B/3B/3B +/4 и т. д.;
AC108: высокоинтегрированный четырехканальный АЦП с функцией преобразования выхода I2S/TDM;
Gориентация 12: цифровой порт GROVE, подключенный к gориентациям 12 и gориентациям 13 Raspberry Pi;
I2C: интерфейс GROVE l2C, подключен к l2C-1 Raspberry Pi.
Посылка
1 X модуль декодирования звука AC108
