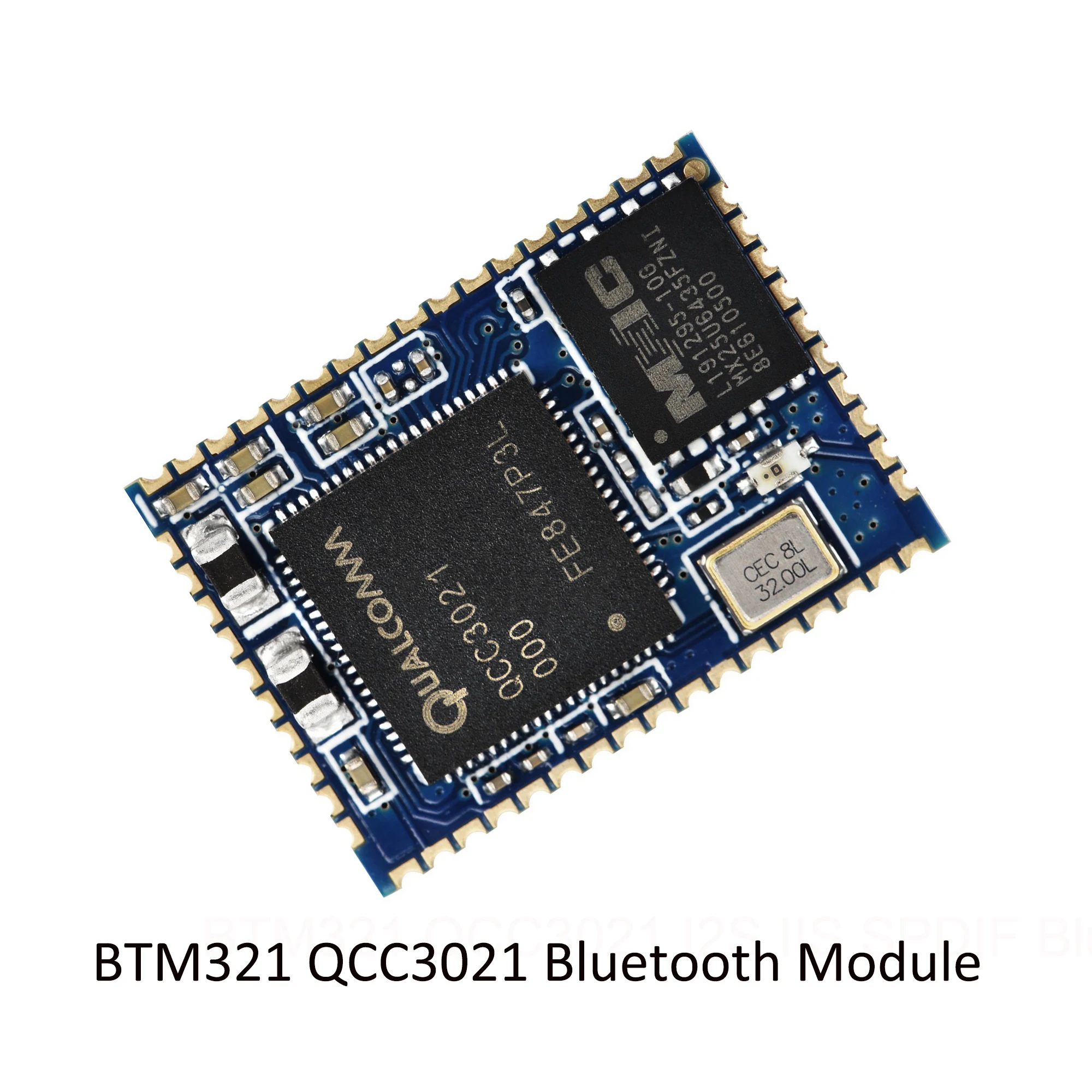

● Модель модуля: SJR-BTM321
● Чип Bluetooth: QCC3021, модуль встроен в 32M SPI FLASH
● Версия Bluetooth: 5,1
● Размер модуля: 13 мм x 18 мм x 2,5 мм
● Напряжение источника питания: 3,0-4,3 в
Прошивка по умолчанию:
1. Поддержка sbc, декодирования aac, без функции вызова, опциональный I2S, аналоговый выход
2. Описание кнопки:
● SYS_CTRL: Включение питания на высоком уровне, выключение питания на низком уровне и автоматический переход в режим сопряжения после включения питания
● PIO2: короткое нажатие для воспроизведения и паузы, долгое нажатие в течение 3 секунд для ввода сопряжения, долгое нажатие в течение 5 секунд для очистки записи сопряжения
● PIO3: короткое нажатие предыдущей песни, долгое нажатие громкости для уменьшения
● PIO4: короткое нажатие песни, долгое нажатие громкости для увеличения
● Пио5: подключено к высокому уровню, не подключено к низкому уровню
● PIO19: есть высокий уровень аудиовыхода, нет низкого уровня звука
● PIO20: выходной порт SPDIF
3. Описание светового Индикатора:
● Bluetooth не подключен: поочередно вспышка LED0 и LED1
● Bluetooth подключен: LED1 всегда включен
● Воспроизведение звука по Bluetooth: LED1 всегда включен
