STM32MP157AAC3
\ \512 Мб DDR3
\ 4 ГБ eMMC Коммерческий класс \ (0 ℃ - + 70 ℃) MYC-YA157C-V2-4E512D-65-I Промышленный Класс (-40 ℃ - + 85 ℃)Фон для развития
Новая многоядерная серия микропроцессоров STMicroelectronics STM32MP1 предлагает Вычислительные и графические возможности, высокую энергоэффективность в режиме реального времени и высокую функциональную интеграцию. Серия микропроцессорных продуктов STM32MP1 опирается на stMICROelectronics и ее партнеров, чтобы построить сильную, зрелую серию экосистем STM32, включая инструменты разработки и техническую поддержку. Это облегчает разработку высокопроизводительных решений для промышленного производства, потребительской электроники, умного дома и медицинского применения.
Являясь официальным партнером ST, Mill Electronics запустила комплект разработки MyD-YA157C-V2 на базе процессора STM32MP157. Комплект состоит из пластины сердечника MyC-YA157C-V2 и нижней пластины MyB-YA157C. Пластина сердечника и нижняя пластина сварены штамповыми отверстиями. Кроме того, Mill предоставляет богатство ресурсов программного обеспечения и документации. Материалы программного обеспечения включают не только UBoot, Linux, все исходные коды периферийных драйверов и соответствующие средства разработки. Документация включает в себя руководство по данным продукта, схематическую схему объединительной платы в формате PDF, руководство по разработке Linux и другие соответствующие материалы. Mill electronics стремится предоставить разработчикам стабильный справочный дизайн и идеальную среду разработки программного обеспечения, которая может эффективно помочь разработчикам повысить эффективность разработки, сократить цикл разработки, оптимизировать качество проектирования и ускорить разработку и запуск продукции

Для получения дополнительной информации обратитесь по адресу: http://www.myir-tech.com/product/MYD-YA157C-V2.htm
Процессор серии STM32MP1
Основная плата Myc-ya157c-v2 использует процессор STM32MP157AAC3, который соответствует официальной материнской плате ST компании STM32MP157A_DK процессор. Он использует размер пакета 12*12 мм (TFBGA361), под компактным размером обеспечивает Процессор серии STM32MP157 практически все ресурсы, для удовлетворения требований клиента к продуктам различных функциональных требований.
Основная микросхема серии STM32MP157 в семействе STM32MP1 в настоящее время является самой высокой производительностью, самой богатой за счет ресурсов. Двухъядерная архитектура ARM a7 @ 650 МГц производительность обработки, 3D GPU и интерфейс MIPI являются его основными отличиями производительности от других серий.

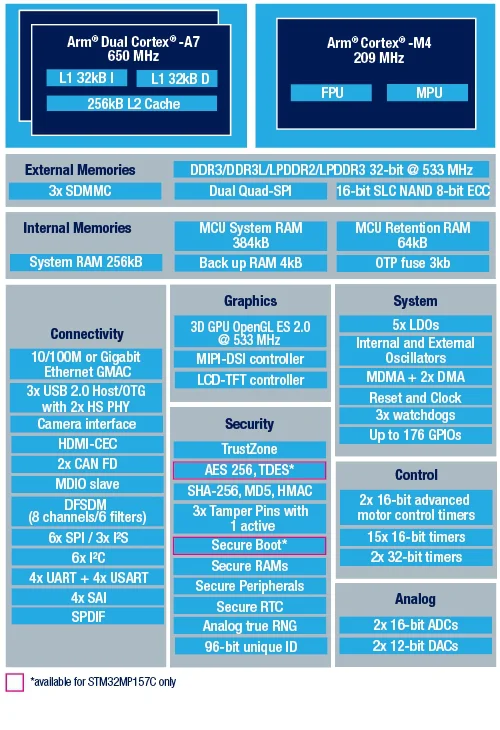

STM32MP157ASystem блочная схема
Подробности о чипе, вы можете войти в систему inSTAccess на официальном сайте компании: https://www.stmcu.com.cn/Product/pro_detail/cat_code/STM32MP157/family/81/sub_family/264/sub_child_family/267/layout/product

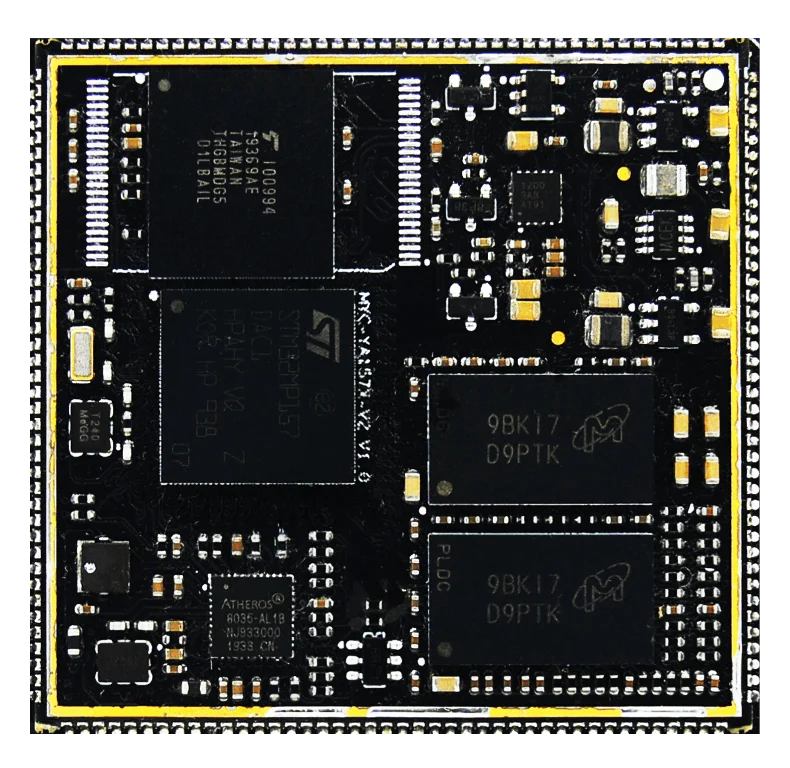

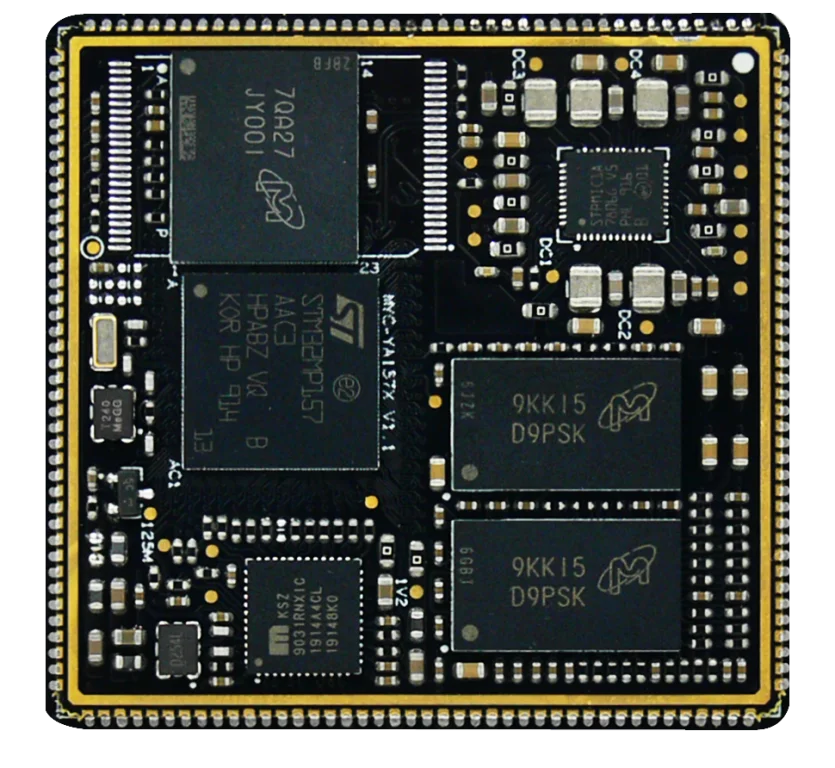

Плата MYC-YA157C-V2Core

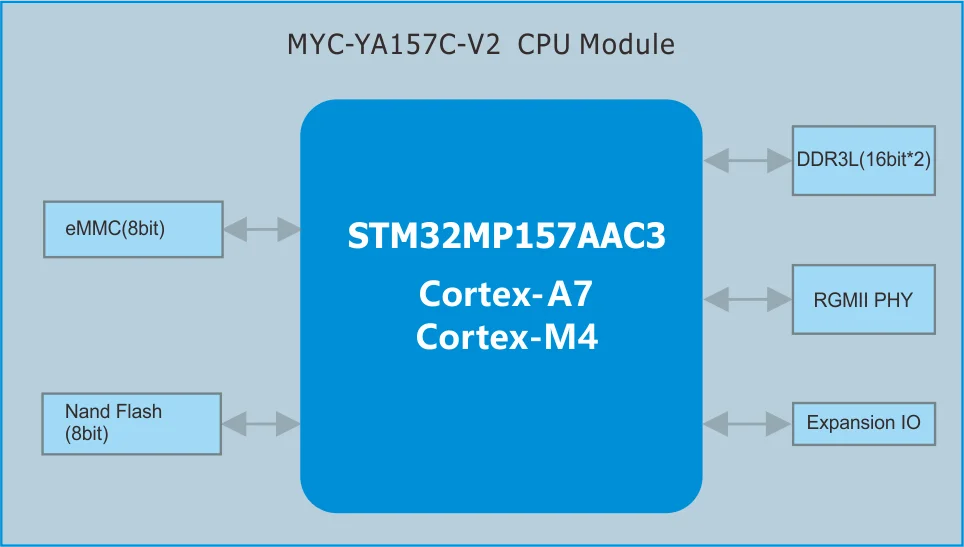

MYC-YA157C-V2 блочная схема конструкции основной платы

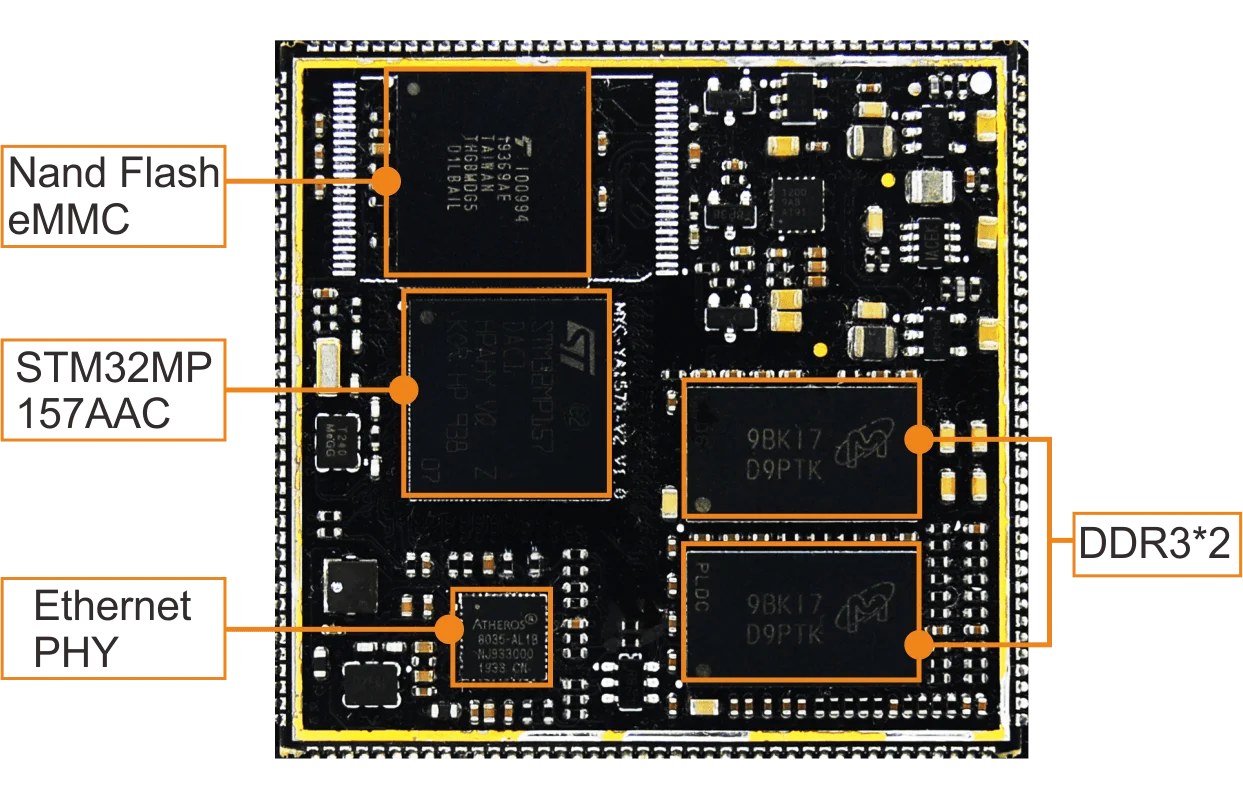

Диаграмма интерфейса основной платы MYC-YA157C-V2
Ресурс платы MYC-YA157C-V2Core и список параметров
Функция Параметры Для настройки Процессор STM32MP157AAC3,TFBGA361,12x12 мм Дополнительно DDR3 Параметры емкости 256 МБ/512 МБ/1 Гб Дополнительно Nand вспышка Параметры емкости 256 МБ/512 МБ/1 Гб Дополнительно EMMC Стандартная конфигурация 4 Гб, параметры емкости (4 ГБ, 8 ГБ, 16 ГБ ожидания) Дополнительно Ethernet 10M/100M /1000M PHY Стандартная конфигурация Разъем ввода-вывода Соединение отверстия штампа Рабочая температура основной платы Коммерческий класс: 0 ℃-70 ℃, промышленный класс:-40 ℃-85 ℃ Дополнительно Размер основной платы 43 мм x 45 мм x 1,2 мм Основная плата pcbtechnology 8 ламинированный дизайн, тонущее золото, независимая полная заземляющая плоскость, бессвинцовый процесс \MYC-YA157C-V2Сигнал расширения основной платы
\ Проект Параметры Гпио GPIO x97 MIPI-DSI Мипи DSIx1 RGB Поддержка trgb888, RGB656. Поддержка Разрешения 1366x768 I2C I2C x6 SPI SPI x6 Сай SAIx4 USB USB2.0 Хост x1 + USB2.0 OTG x1 Камера Цифровая камера x1 Сдио SDIO x2 Банка CAN x2 UART UART x8\
* Указанные выше ресурсы являются самыми большими, возможно повторное использование интерфейса. Определение фактического контакта, пожалуйста, см. «описание списка ног».
\
Механические Размеры
\

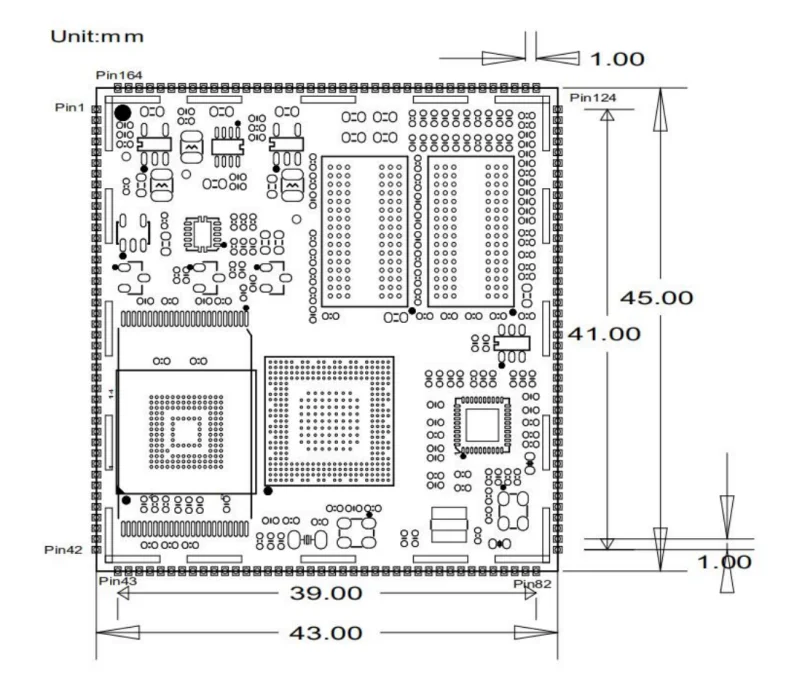

MYC-YA157C-V2Mechanical размерный чертеж (компания: мм)
Программные ресурсы
MYD-YA157C-V2Abundant программных ресурсов будут предоставлены, чтобы помочь пользователям реализовать разработку продукта как можно скорее. При запуске продукта вы можете получить следующие системные ресурсы.
Операционная система: На основе официальной графики westonsystem MYIRSelf развивает Measy HMIsystem (скоро) Система CarryingXFCEdesktopUbuntu 18,04 MYIRSelf разработка Measy IOTsystem Исходный код:\ Надежная прошивка Arm 2,0 \ U-boot 2008,11 \ Ядро 4.19.94 \ Пример \ Stm32cube_fw_mp1 \ \ Среда разработки andIDE:\ \ Инструмент разработки: SDK \ Строительные инструменты: Yocto 2,6 \ Инструменты для выжигания: stm32cubesoftware \ IDE: stm32cubizi \ \ \\
Системный ресурс Yocto2.6
\ \ \ \ \ \ \
Список линейных ресурсов Yocto Категория Имя Описание информации Исходный код Загрузчик загрузчика Tf-a Первый уровень bootloadertf-a-stm32mp-2.0 Да Загрузчик загрузчика U-образный ботинок Начальный загрузчик второго уровня Да Линукс ядро Изображение На основе официального kernel_4.19.9edition Да Драйвер устройства PMIC STPMICdrive Да USB хост USB хост-накопитель Да USB OTG USB OTGdrive Да I2C Драйвер I2CBus Да SPI Привод SPIBus Да Ethernet 10M/100M/1000Mdrive Да MMC Драйвер памяти eMMC/TFCard Да ЖК-дисплей RGB,HDMIdrive Да ШИМ PWMcontrol Да РТС В реальном времени драйвер часов Да Иодрайв Пиодвод Да Сенсорный Емкостный сенсорный Да Камера Драйвер камеры 200 Вт Да WiFi и BT AP6212drive Да Сторожевой пёс Часовой привод Да Файловая система Блузка На основе системы терминал westonfile onYoctoBuilding Да Блузка На основе onYoctoTectonic zoneQt 5,12 файловая система для Да Блузка MyirSelf разработка Measy-система проектирования Да Блузка База onubuntu18.04Ofubuntu coresystem Да Программа подачи заявок Светодисветодиодный GPIO Обычная лампа Да Ключ GPIO Режимы нажатия клавиш Да Сетка TCP/IP Sokect C/sрутина Да РТС Часы реального времени Да RS232 Rs232рутинный Да RS485 Rs485рутинный Да Банка Канрутина Да ЖК-дисплей Способ отображения Да Камера Стандартный дисплей камеры Да Перекрестный компилятор Arm-openstlinux_weston-linux-gnueabi Двоичный\
На основе официальной графики westonsystem
\
Официальная графика westonsystem, в приложении предусмотрено написание 3, Используйте интерфейс GTKDisplay use r. Используйте сенсорный экран или используйте для управления приложением. Программой можно легко управлять, в том числе монитором перф netdata (Сетевые подключения); Камерой (Предварительный просмотр камеры);Bluetooth (подключение по Bluetooth); Видео (видео дисплей);3D(3D GPUdisplay); искусственный интеллект (автоматическое распознавание) wait.
\

\

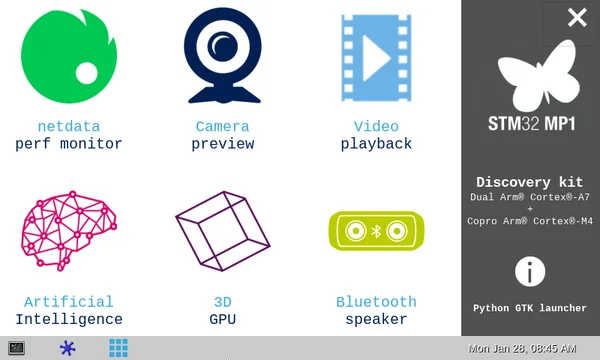

Официальный интерфейс
\
Система компьютерного взаимодействия MEasy HMIHuman
\
Система компьютерного взаимодействия MEasy HMIHuman-это набор систем, основанных на системе onQT5Graphic. Операционная среда usageqt5 программирования программного обеспечения программа может эксплуатироваться, включая богатое мультимедийное использование; Умный дом (интеллектуальная стиральная машина); Общественную службу (кассовый аппарат); Здравоохранение (электрокардиограмма), а также состояние и настройки системы.
\

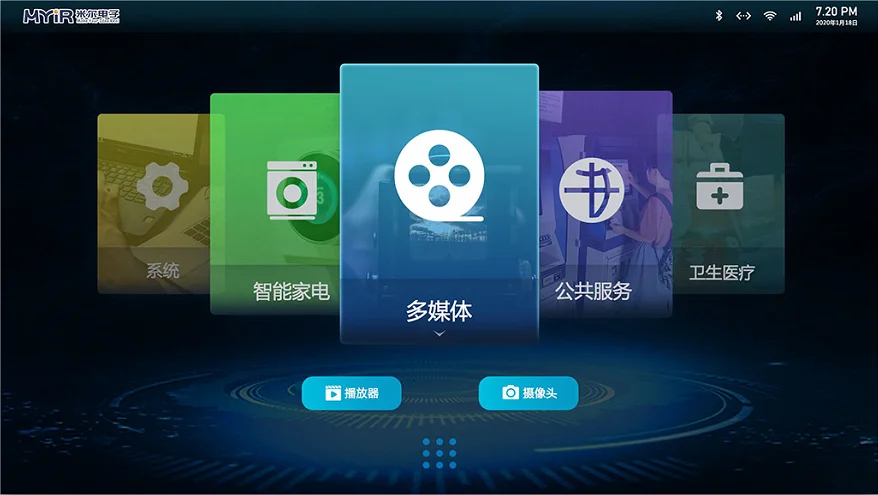

Интерфейс MEasy HMImain
\
Система человеческого взаимодействия MEasy IOT
\
MEasy iotin разработана Shenzhen Mier Electronics Co., LtdQT5 DemoandWEB DemoHuman, система компьютерного взаимодействия, состоящая из программное обеспечение включает в себя операционную среду X5 и операционную среду Python. QT5 DemoIs на основе onqt5.11, Web DemoIs на основе onpython2.7, b/SApplication архитектуры, container Flask, Flask-Appbuilder ,Javascript, css, HTML, soco, dbus,tdbusEtc. Схема конструкции QT5 DemoandWeb DemoThe показана ниже:
\

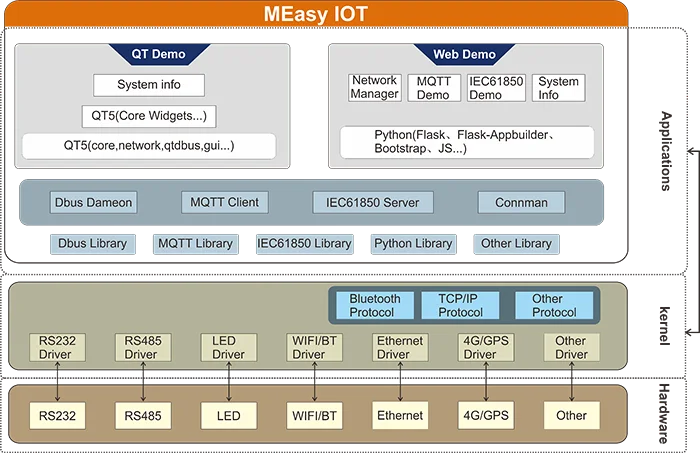

Диаграмма структуры системы MEasy IoTSystem
'
