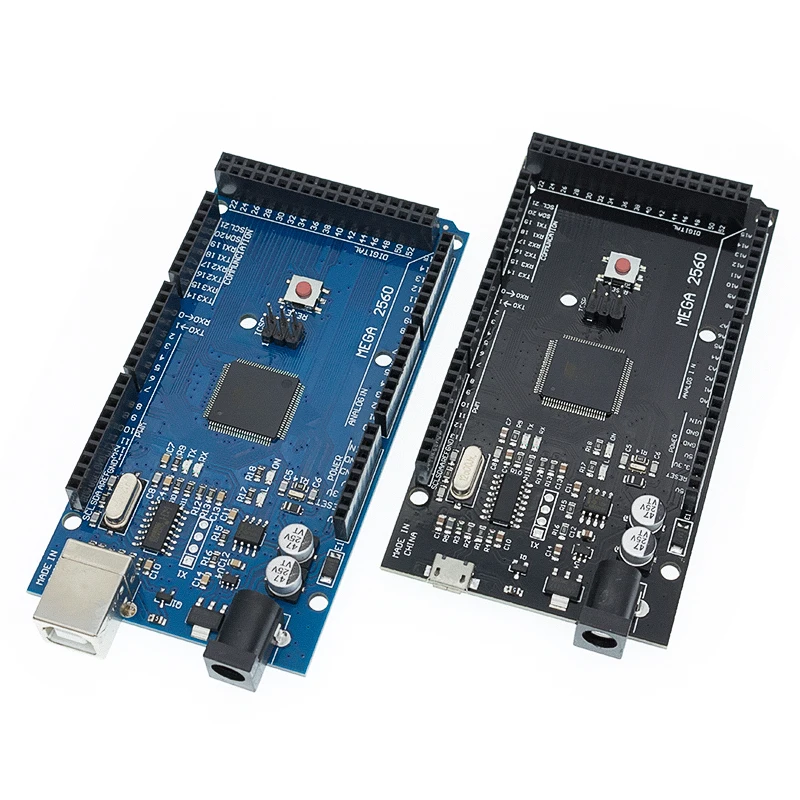

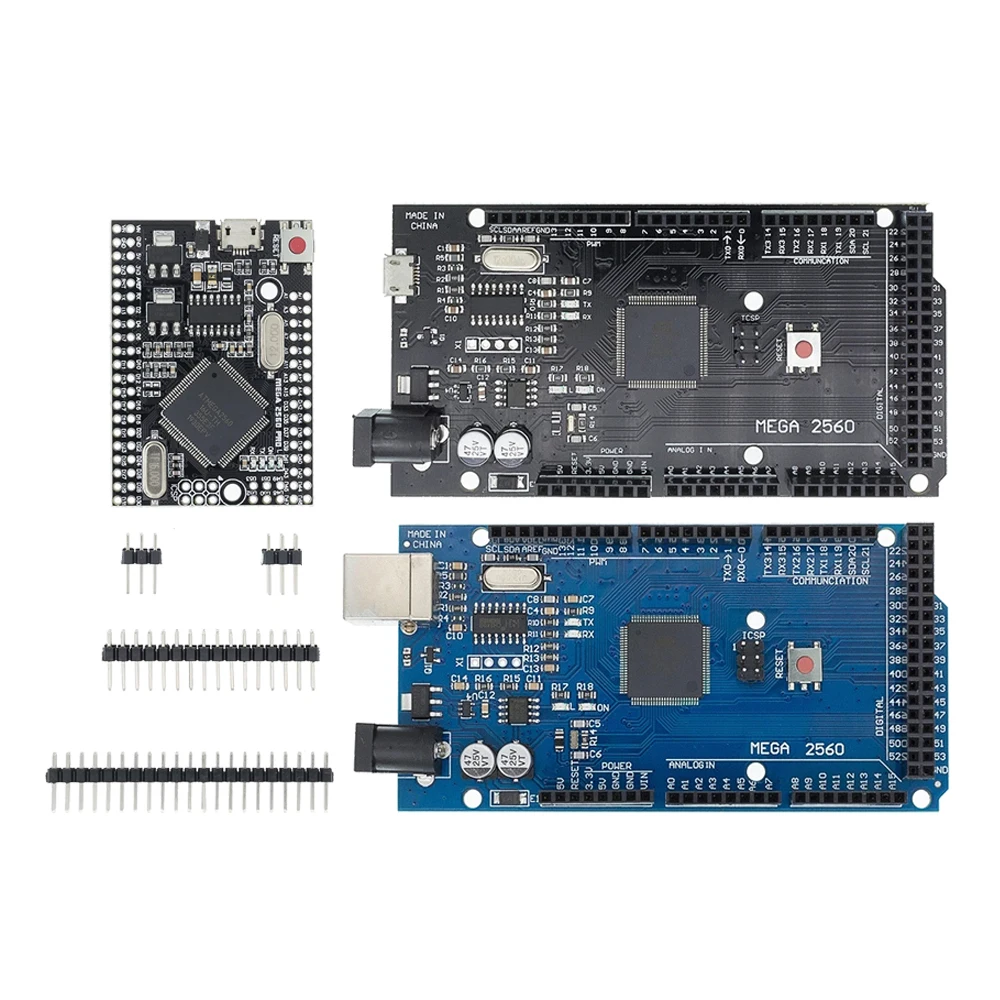

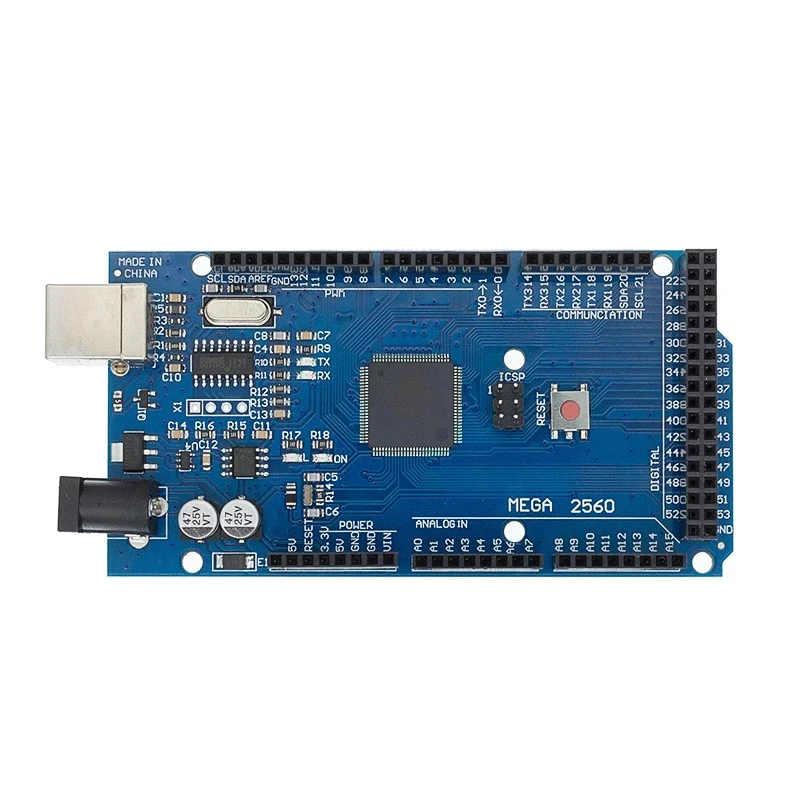

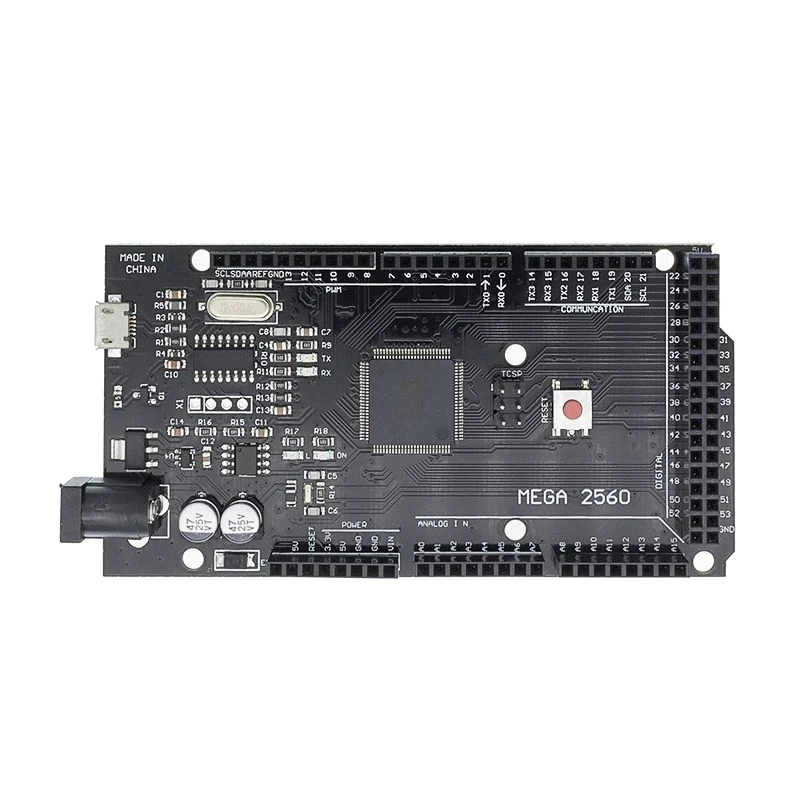

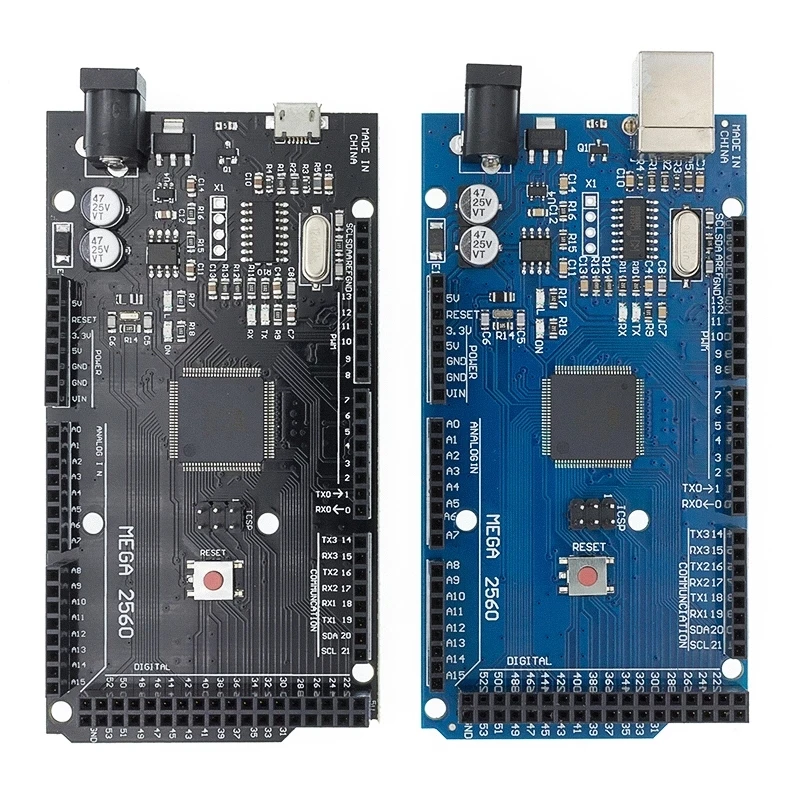

Макетная плата USB MEGA2560, MEGA 2560 R3 (ATmega2560-16AU CH340G), для Arduino

Частота часов: 16 МГц

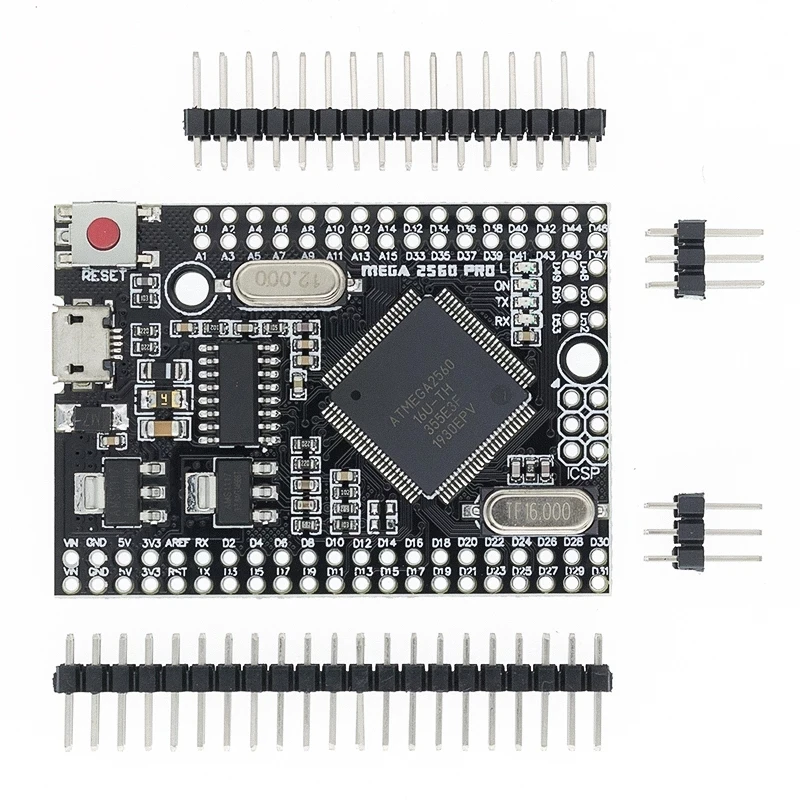

MEGA2560 PRO

Встроенная версия Mega 2560 CH340G/ATmega2560-Совместимость с Arduino Mega 2560. Встроенный микроконтроллер Atmel ATmega2560 и чип интерфейса USB-UART CH340G.

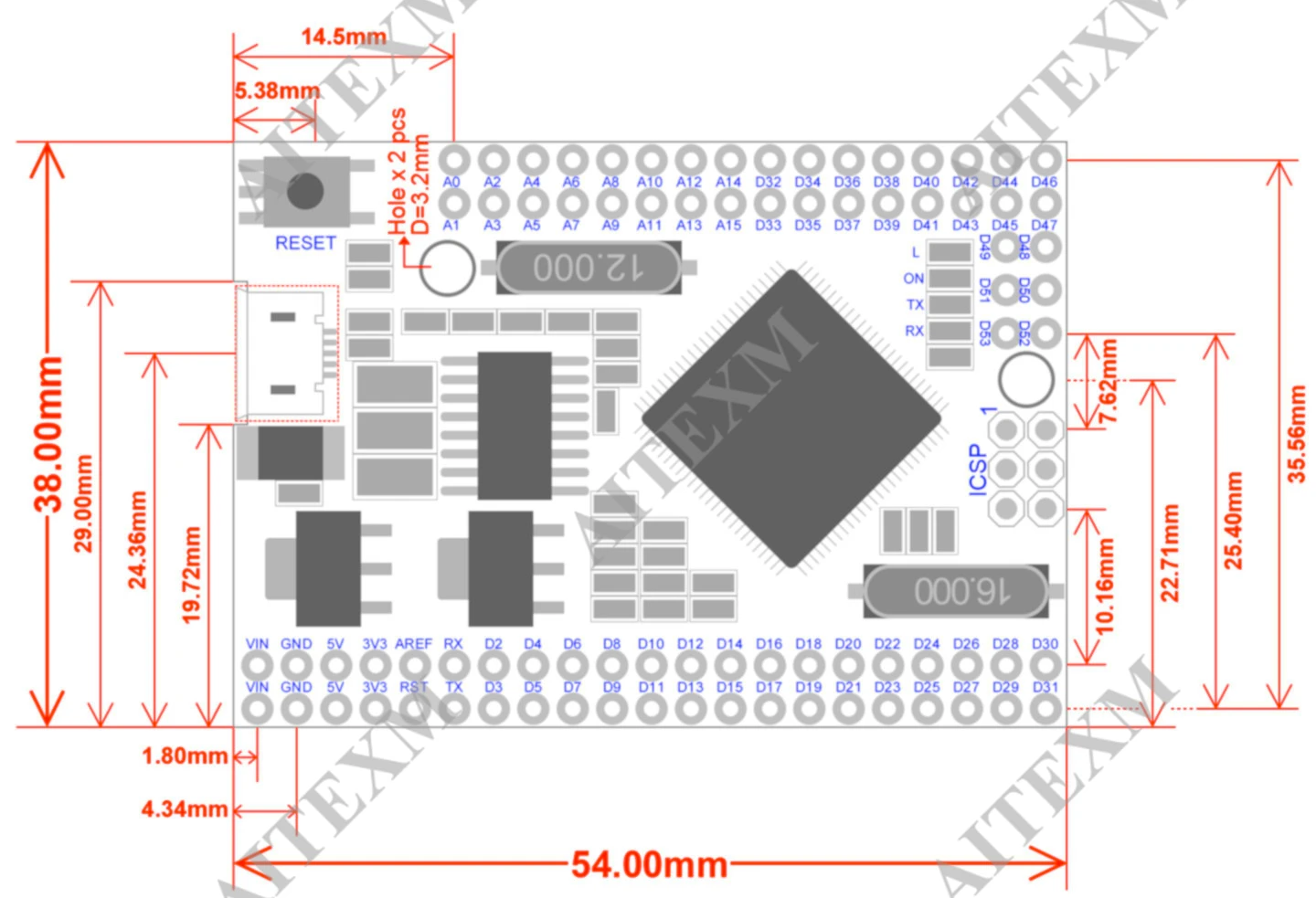

Плата имеет компактный размер 38x55мм. Это хорошее решение, чтобы сделать ваш окончательный проект на припой proto-board.

Плата для функциональности, аналогичной Arduino Mega 2560. Это Встроенная плата, но такая же стабильная, и использует оригинальные чипы ATmega2560 (16 МГц).

Плата использовала чип CH340G в качестве конвертера UART-USB. При работе в частоте 12 МГц, давая стабильный результат обмена данными (необходимо установить драйверы на компьютер).

Mega PRO (встроенный) 2560 CH340G / ATmega2560-подключается к компьютеру через кабель microUSB (используется практически для всех смартфонов Android).

Вы можете подключить питание к плате через разъем MicroUSB или к зарядным разъемам. Регулятор напряжения (LDO) может работать с входящим напряжением от 6 В до 9 В (peack 18 в) постоянного тока. Выход оптимальное напряжение 5V-около 800mA, для 3,3 V-около 800mA (Пожалуйста, обратите внимание на то, что высшее входное напряжение ниже исходящий ток). Это обеспечит надежную мощность большинства ваших первоначальных проектов.

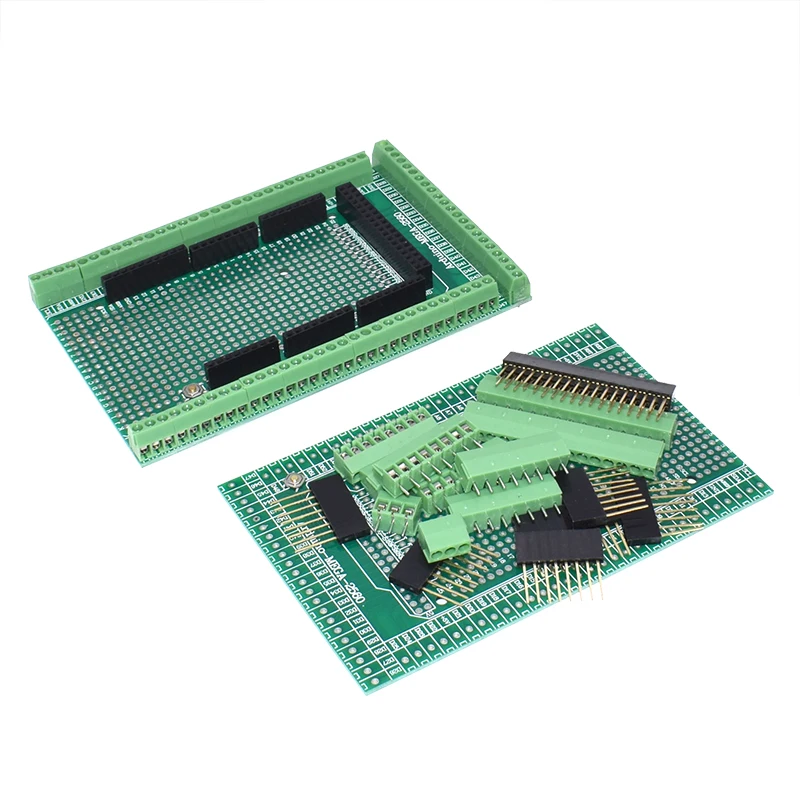

Плата расширения DIY Kit совместима с MEGA2560

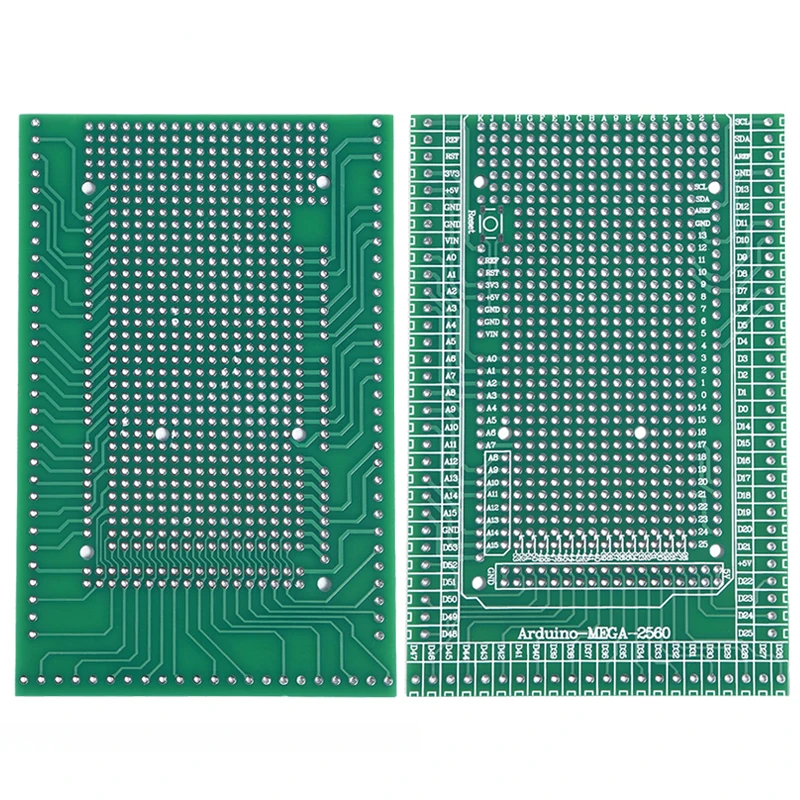

Прототип винт/клеммный блок щит комплект для ArduinoMEGA-2560 R3.

Комплект включает печатную плату прототипа, клеммные блоки, гнездовые гнезда заголовка.Разобранный, Различные методы крепления, вы можете сделать гибкое использование.

PCB:FR-4 стекловолокна PCB, два медных слоя, размер 120 мм x 78 мм.Прокладки сетки/шаг 2,54 мм/0,1 ", диаметр отверстия 0,8 мм.Клеммной колодки шаг 3,5 мм/0,138 ", диаметр отверстия 1,2 мм.Клеммная колодка:Шаг 3,5 мм/0,138 "Мини клеммные колодки, всего 84 булавки (переменного тока 3-полюсный x24pcs, цепи 2pole x6pcs ).Диапазон проводов 26 ~ 16awg, длина ленты 5 мм, винты M2 сталь, штыревой штырь и клетка латунь.Гнездо разъема:Шаг 0,1 "/2,54 мм, Длина штифта 15 мм/0,59"Однорядный 10pin x1шт, одиночный ряд 8pin x 5 шт, двухрядный 18pin x1шт.
