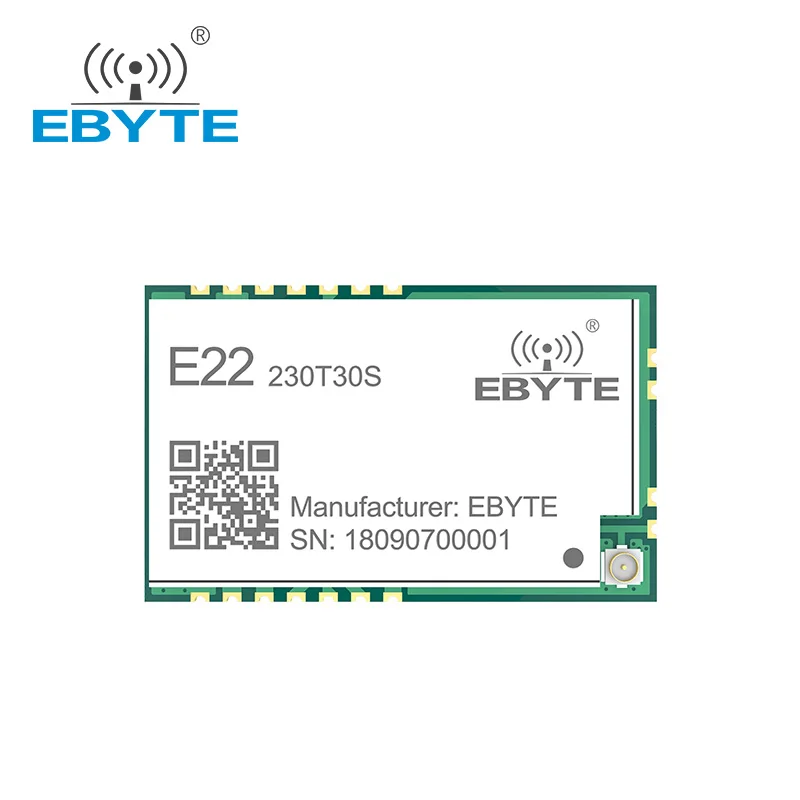

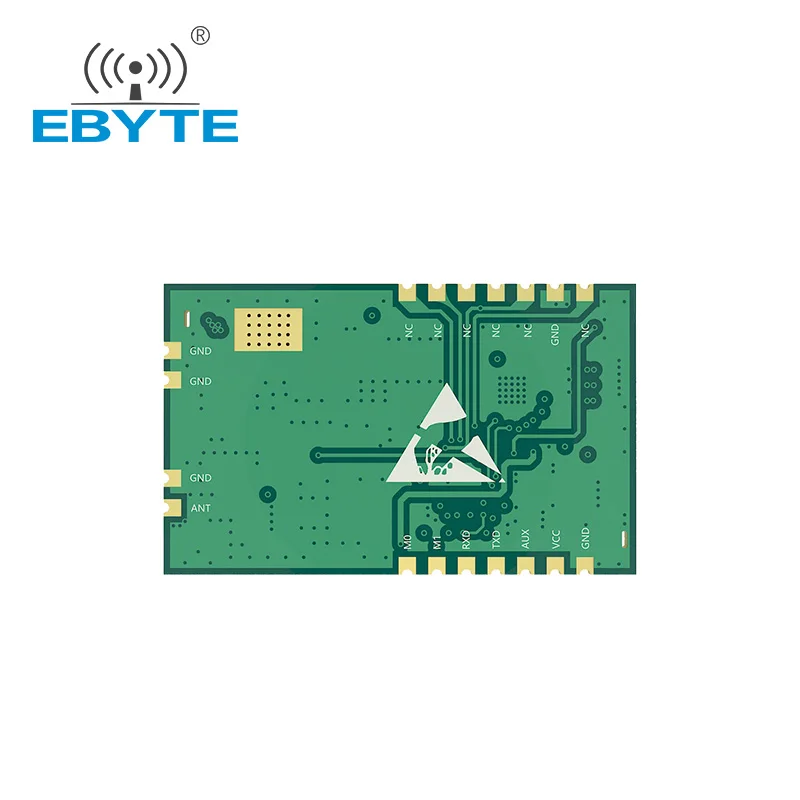

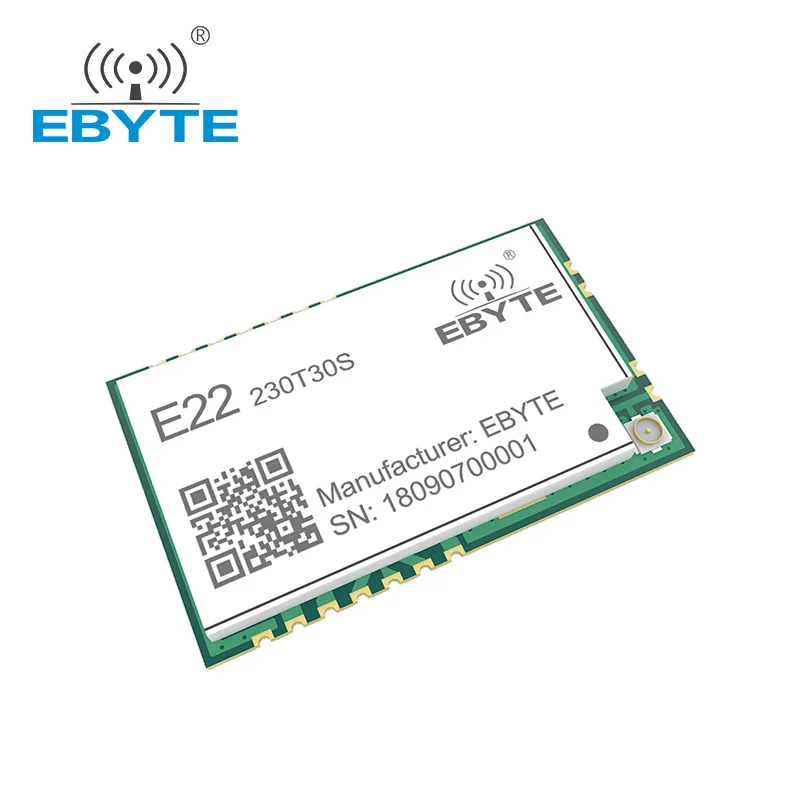

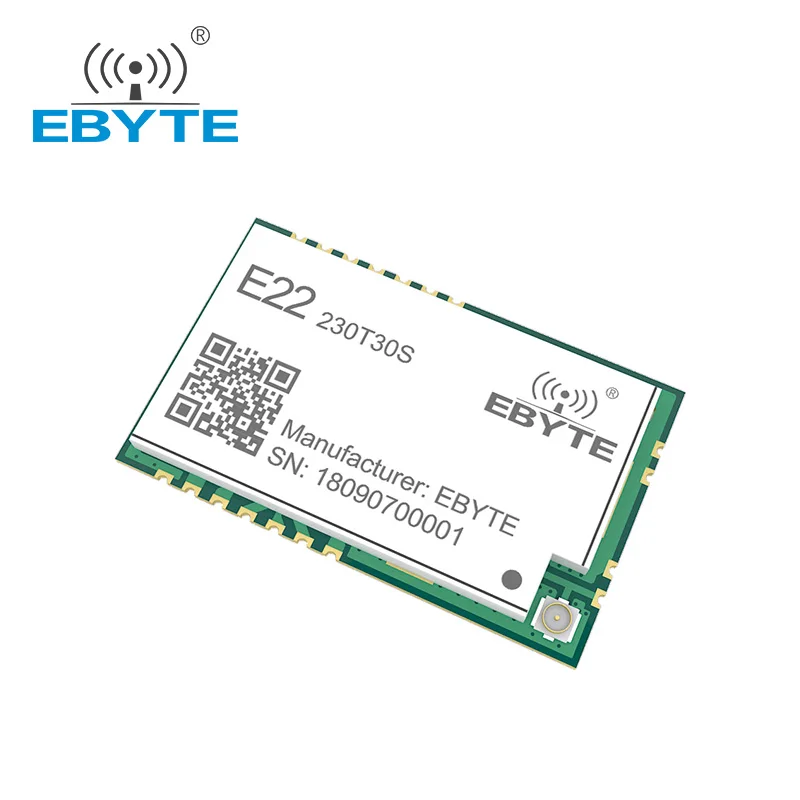

SX1262 230HMz LoRa беспроводной модуль последовательного порта SMD 1 Вт 30 дБм 10 км большой диапазон EBYTE E22-230T30S IPEXStamp антенна отверстия

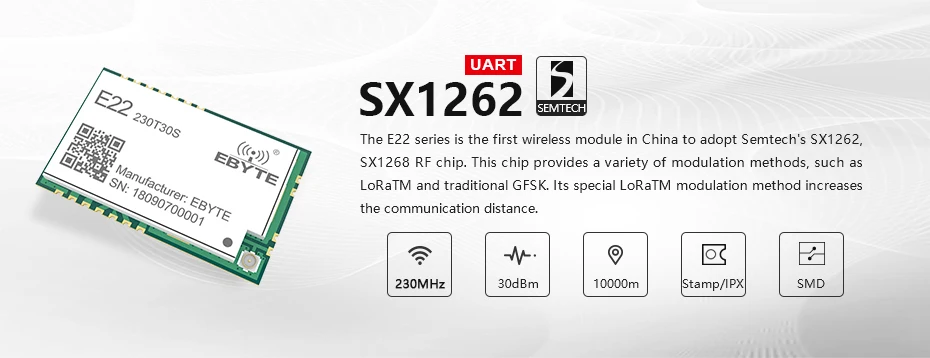

[Введение]: E22-230T30S-это модуль беспроводного последовательного порта (UART) на основе радиочастотного чипа SEMTECH SX1262. Он имеет несколько режимов передачи, работающих в (220,125 МГц ~ 236,125 МГц), полоса частот, широкополосный технологии, TTL Уровень выходного сигнала, совместимый с 3,3 V 5V порт ввода-вывода напряжения.

RF параметр

Значение

Примечание

Рабочая частота

220,125 ~ 236,125 МГц

Поддержка ISM band

Передающая Мощность

30 дБм

Макс. Мощность (1 Вт)

Чувствительность приема

-148 дБм

Воздушный скорость передачи данных 2,4 кбит/с

Скорость передачи данных по воздуху

0,3 k ~ 15,6 kbps

Контролируется с помощью программирования пользователя

Испытательное расстояние

10000 м

Состояние теста: прозрачная и Открытая область, коэффициент усиления антенны: 5dBi, антенна

Высота: 2,5 м, скорость передачи данных: 2,4 кбит/с

Аппаратный параметр

Значение

Примечание

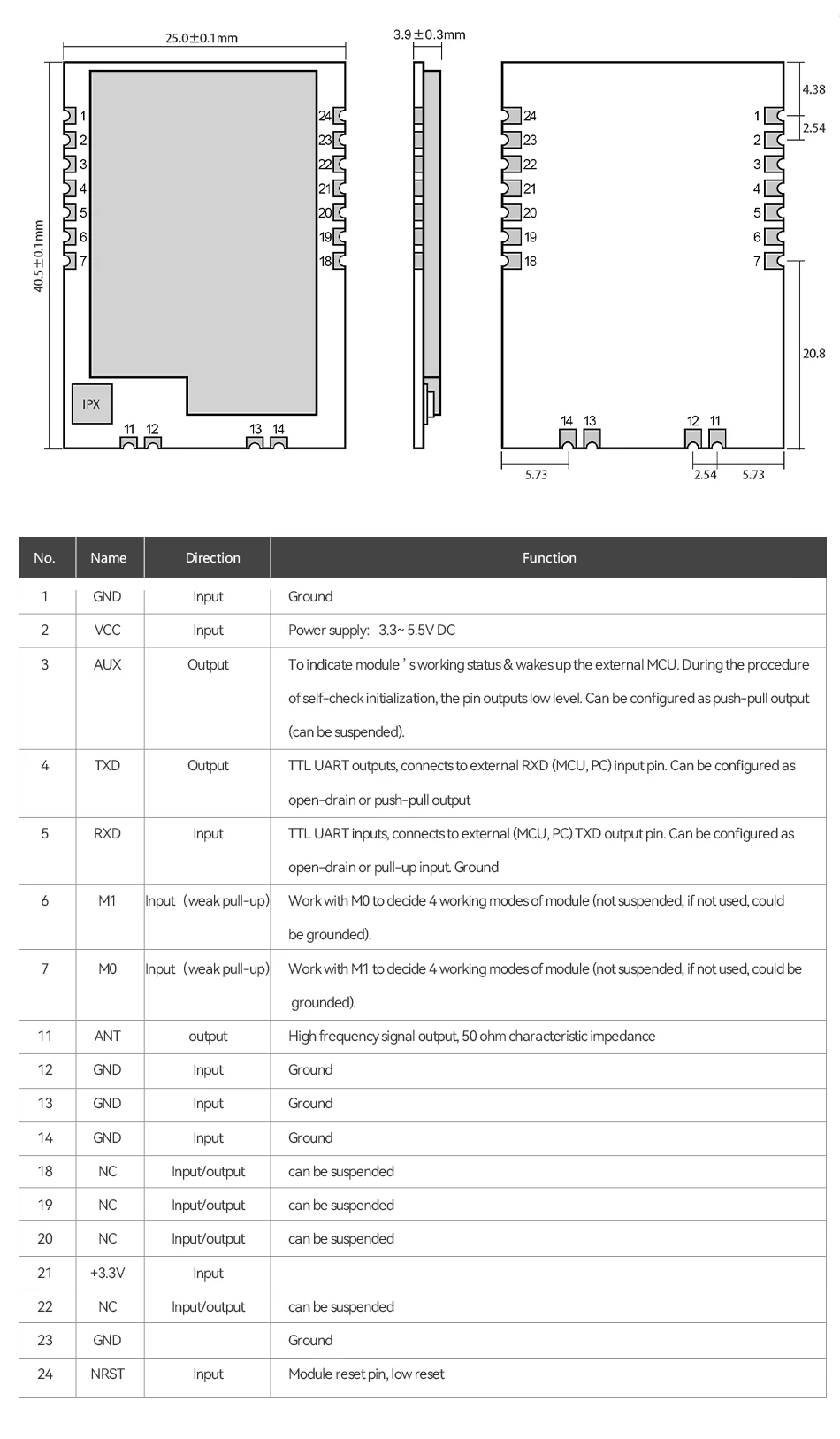

Размеры

40,5*25 мм

Тип антенны

IPEX/штамп отверстие

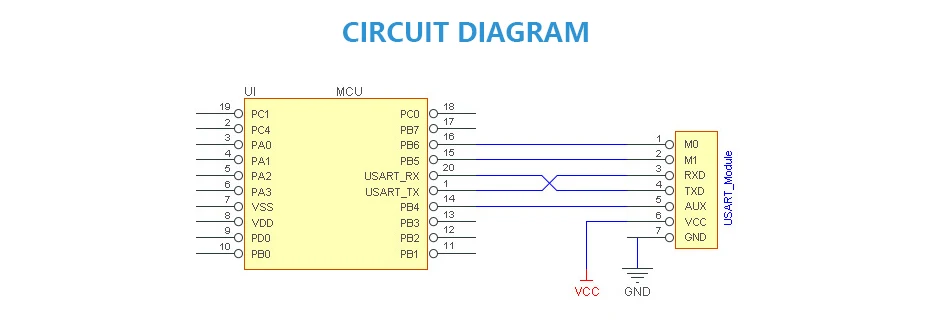

Интерфейс связи

UART

Посылка

SMD

Электронный параметр

Мин.

Тип.

Макс.

Блок

Состояние

Источник питания

3,3

5,0

5,5

V

≥ 5,0 V обеспечивает выходная мощность

Уровень связи

-

3,3

-

V

Для TTL 5 В может быть риск разрыва

Передающий ток

-

530

-

Ма

Мгновенное энергопотребление

Ток приема

-

17

-

Ма

Ток сна

-

2

-

МкА

Программное обеспечение выключено

Рабочая температура

-40

20

+ 85

℃

Рабочая влажность

10

60

90

%

Температура хранения

-40

20

+ 125

℃
