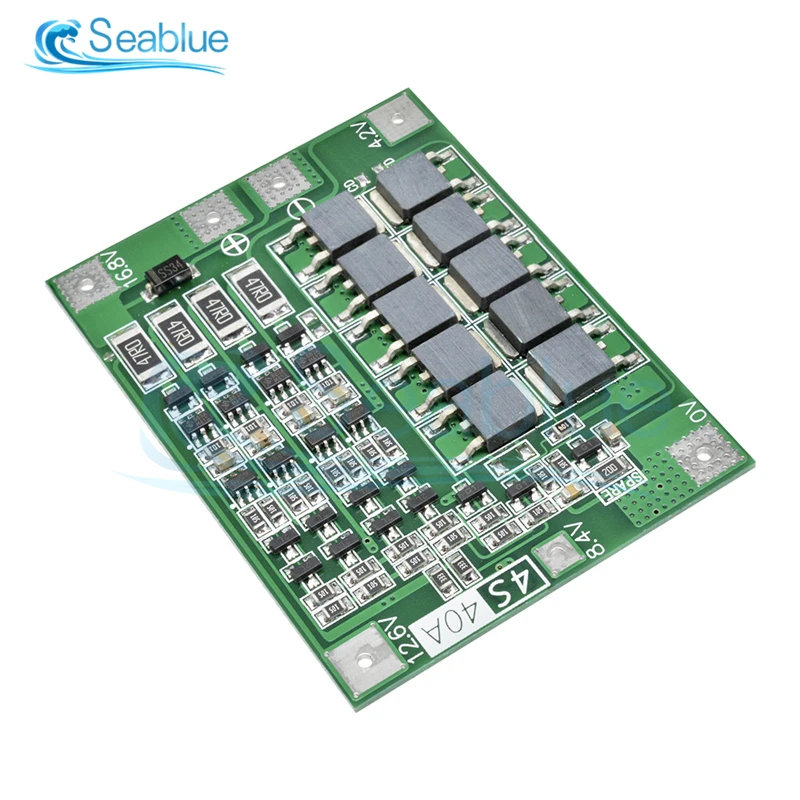

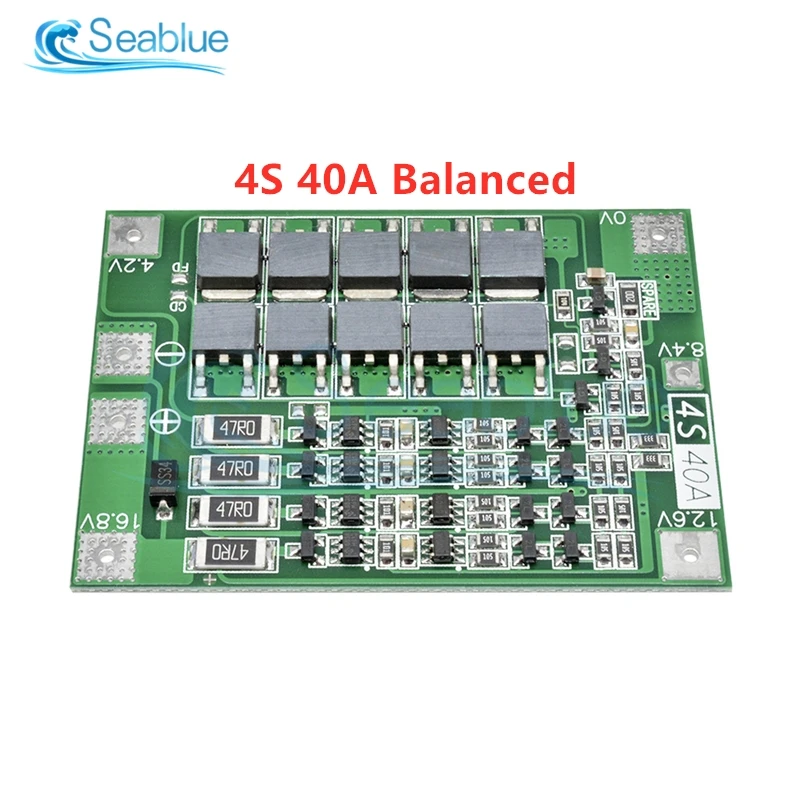

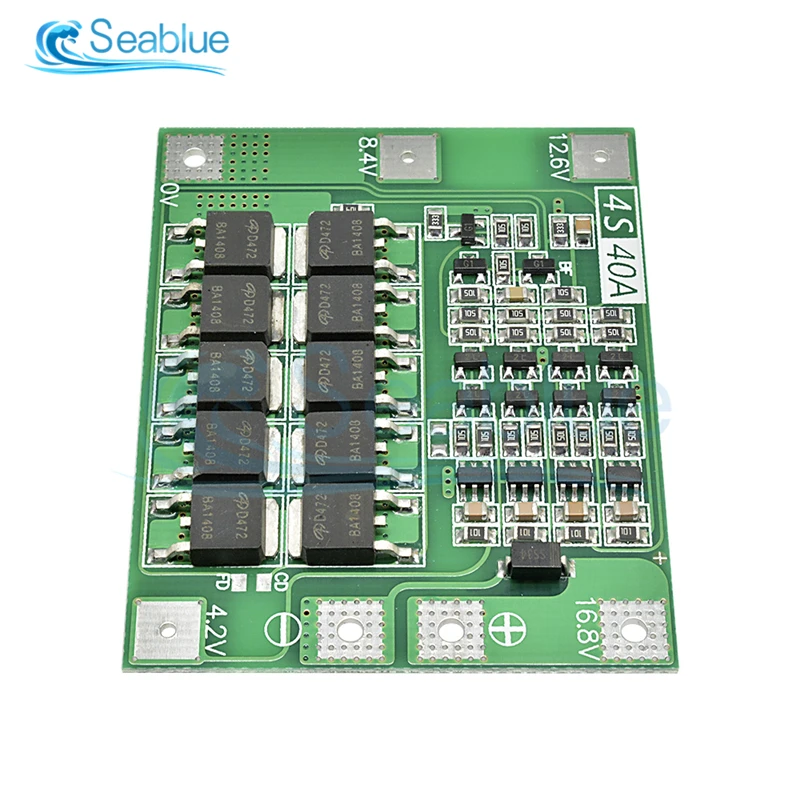

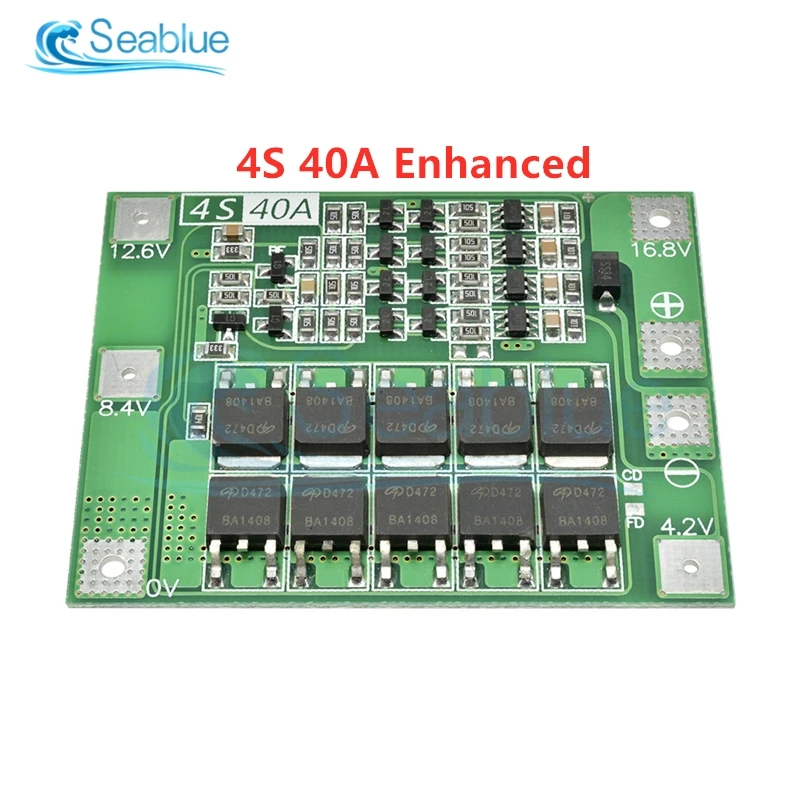

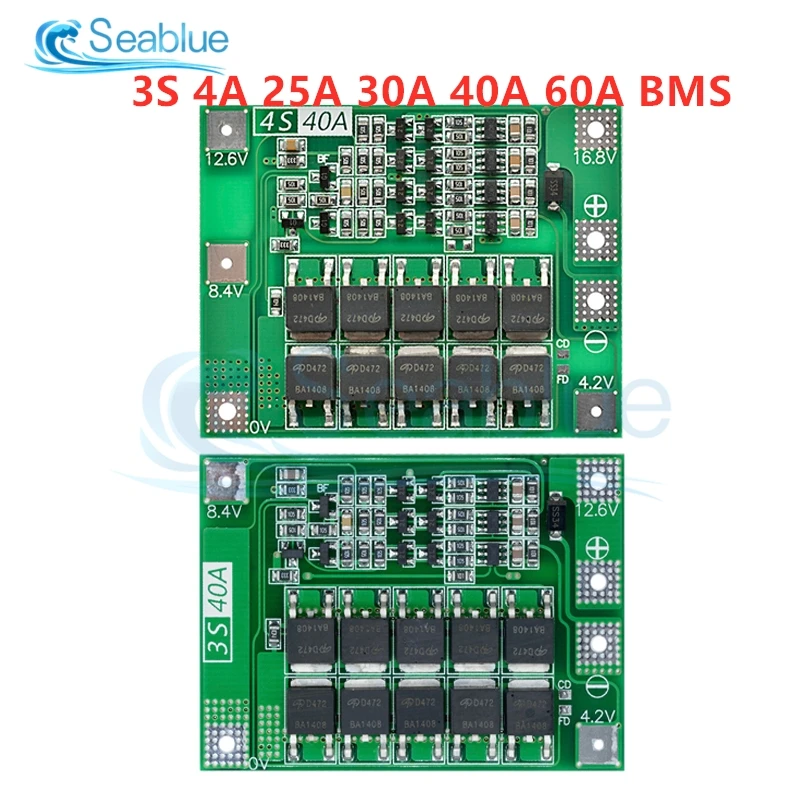

4S 40A Улучшенный/сбалансированный
4S 16,8 V 40A плата защиты литиевой батареи
Область применения: подходит для литиевых батарей с номинальным напряжением 3,7 V, цельная напряжение 4,2 V.
Размер изделия: 45*56*3,4 мм (улучшенная версия),45*60*3,4 мм (сбалансированная версия)
Вес изделия: 12,5 г (расширенная версия), 10,5 г (сбалансированный версия)
Напряжение зарядки: 16,8 В ~ 18,1 в
Непрерывный ток разряда (верхний предел): 40A (если охлаждающая среда не является хорошей, пожалуйста, уменьшите ток нагрузки)
Ток непрерывного заряда (верхний предел): 20А
Подходит для электрических дрелей с пусковым током ниже 80А и мощностью ниже 230 Вт; Сбалансированная версия с сбалансированной зарядкой.
Примечание
1 、 для успешного запуска сверла требуется four10C-20C аккумуляторных батарей, или восемь 5C-10C мощность Аккумулятор и зарядное устройство с напряжением 0 В и 12,6 V кабель, используйте медную проволоку выше 3 квадратных миллиметров (Не используйте никелевую пластину!)

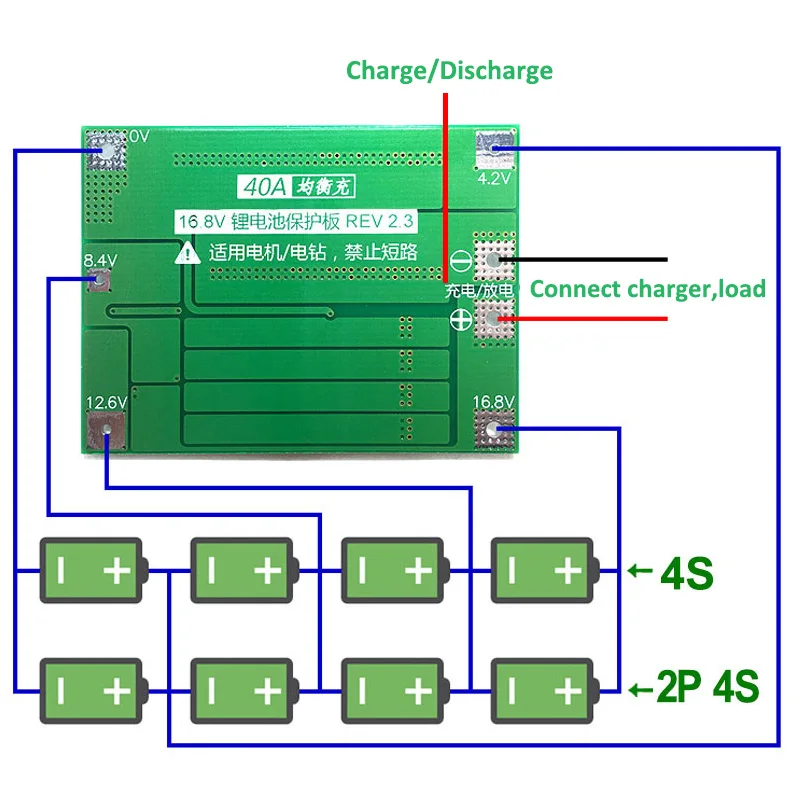

2. Пожалуйста, делайте это строго в соответствии с схемой проводки. Не делайте умышленное короткое замыкание.
3. Когда аккумулятор заряжается, сопротивление нагреванию «430» является нормальным, это означает, что цепь балансировки работает. Если сопротивление «430» также нагревается без зарядки, пожалуйста, проверьте, подключен ли не тот провод.
Электрические параметры
Название
Мин.
Типичное значение
Макс.
Блок
Примечание
Ток энергопотребления
12
18
24
МкА
Избыточное напряжение proteion
4,2
4,25
4,3
V
Сбалансированное Пусковое напряжение
4,17
4,2
4,23
V
Баланс
Сбалансированный ток
95
100
105
Ма
Баланс
Сбалансированная Мощность нагрева
1,56
1,72
1,91
W
Баланс
Перезарядка записывает напряжение
4,1
4,15
4,2
V
Защита от перенапряжения
2,4
2,5
2,6
V
Защита от перенапряжения после защиты от перегрузки
2,8
3
3,2
V
1С разрядка
3,2
3,5
3,8
V
2C разрядка
Перенапряжение напряжения восстановления
2,9
3,2
3,3
V
Сопротивление проводимости
2,5
3
3,5
МОм
Защита от перегрузки по току
70
80
90
A
Время задержки перегрузки по току
100
150
200
Ms
Непрерывный рабочий ток
0
40
40
A
Грузик нагрузки
Непрерывная выходная мощность
0
672
672
W
Грузик нагрузки
Температура окружающей среды
-40
25
85
℃
Общие ошибки и лечение
Феномен неисправности
Проверка и причина неисправности
Подход
Не удается зарядить
Измерьте напряжение четырех групп батарей. Если напряжение аккумулятора превышает 4,25 в, плата защиты активирует защиту от перезаряда.
Хорошо Соедините аккумулятор, не смешивайте хороший аккумулятор и плохой аккумулятор.
Не в состоянии разрядить
Измерьте напряжение четырех групп батарей. Если одного аккумулятора напряжение превышает 2,7 V, резервная плата начнет защита от избыточной разрядки.
Сбой зарядки/разрядки
0 В, 4,2 в, 8,4 в, 12,6 в, 16,8 в
Перемотка или замена новой платы
Сбой перезаряда/переразряда
Защита от разрядки
Проверьте, имеет ли аккумулятор достаточную емкость разряда и проверьте, превышает ли исходный ток нагрузки ток защиты от перегрузки по току платы защиты.
Замените аккумулятор на более высокую разрядную емкость или защитную панель с большим током
Компонентная пайка
Один из компонентов подключен к ПК pad.
Ремонтная сварка
Компонентная сварка
Существует короткое соединение между двумя или более контактами компонента
Удалите компонент и повторно сварите
Электростатический пробой А
Когда питание выключено, измерьте G, D и S полюсы трубки MOS. Если сопротивление вперед и назад любых двух контактов 0Ω, это означает, что он сломался.
Снимите запасную трубку MOS
Электростатический пробой B
Снимите Трубку MOS и измерьте сопротивление G и D, G и S полюсов трубки MOS. Если есть сопротивление, указывающее, что он сломался, нормальное сопротивление должно быть бесконечным.

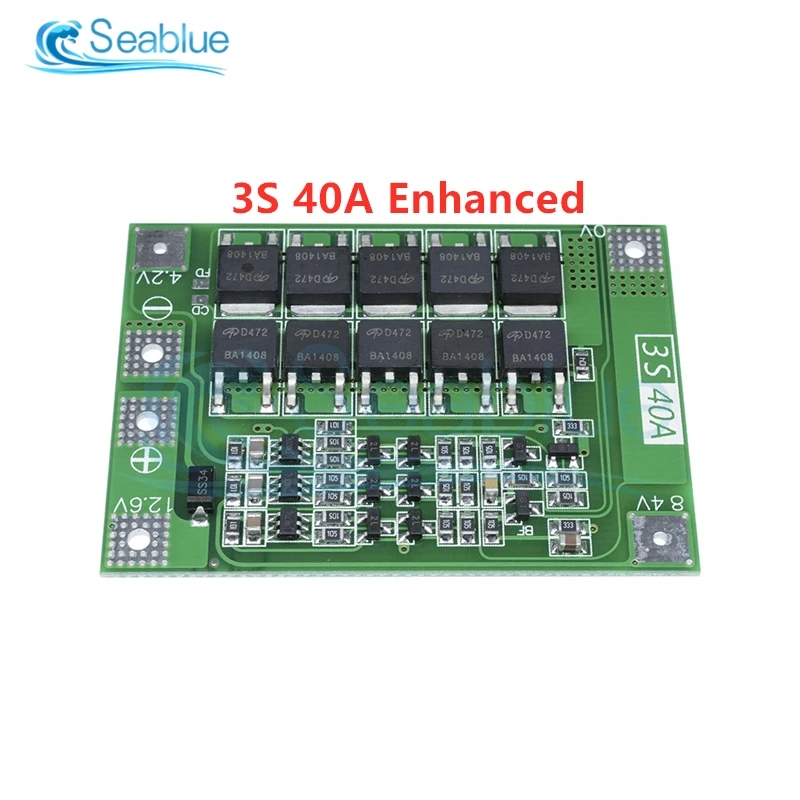

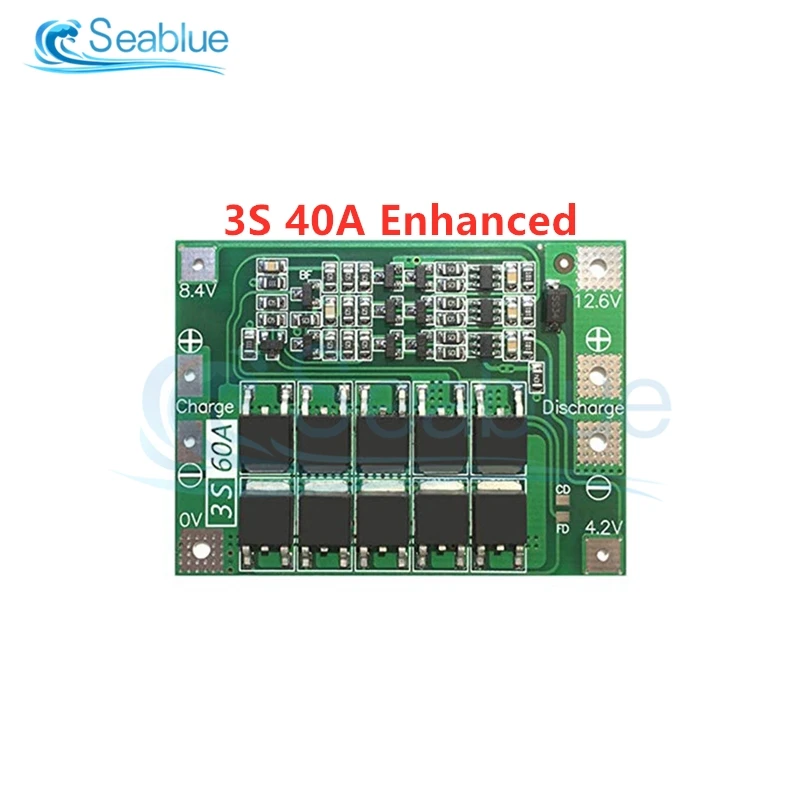

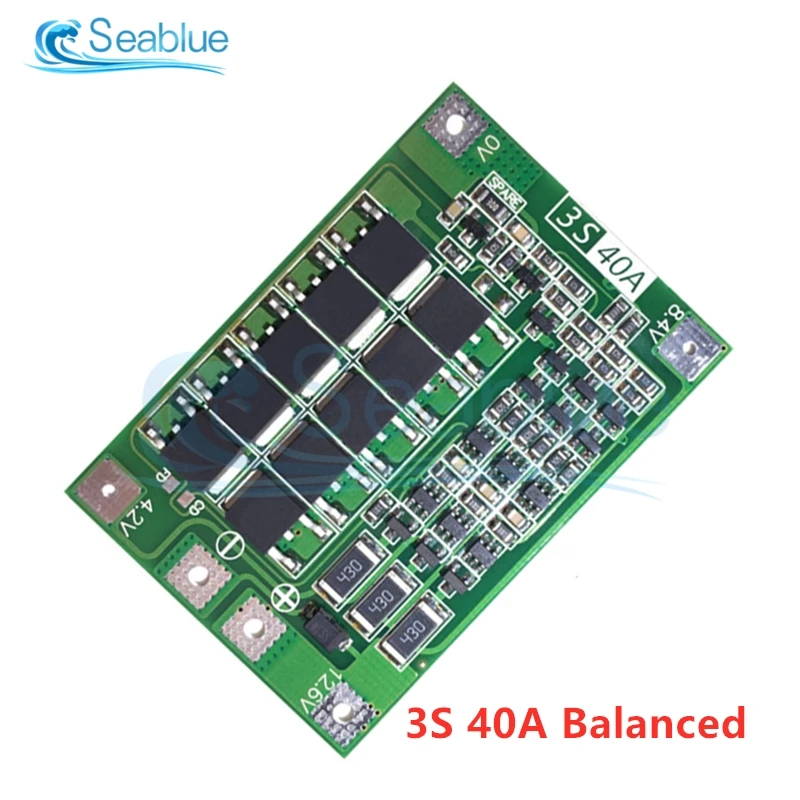

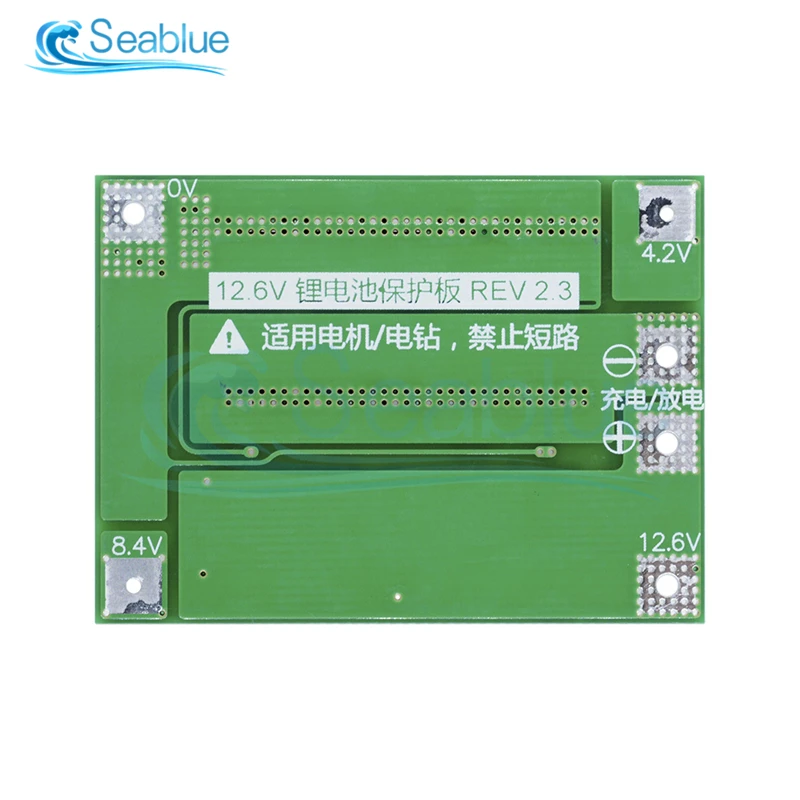

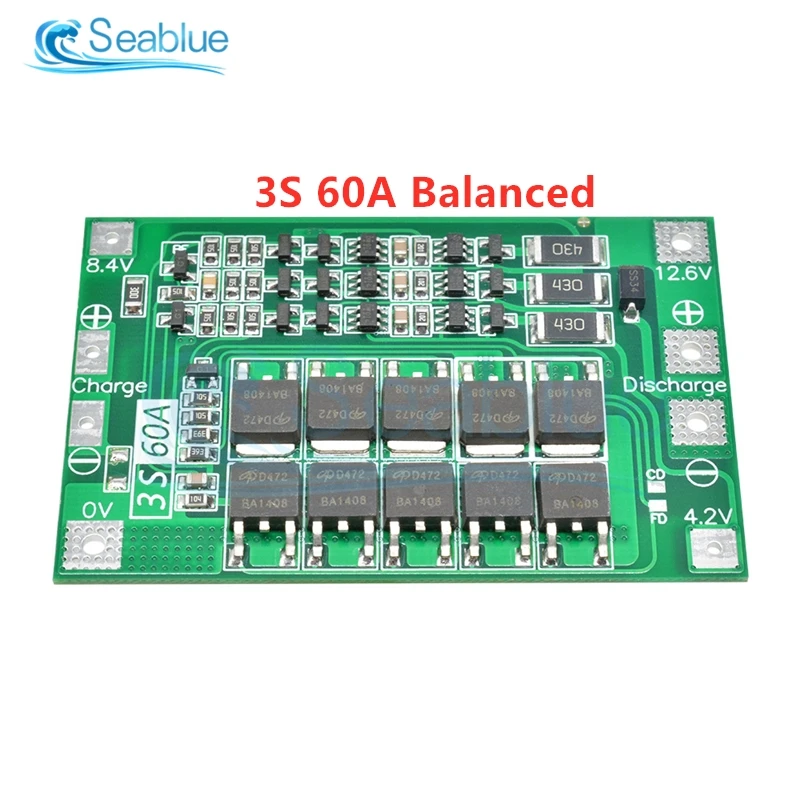

3S 40A Улучшенный/сбалансированный
3S 11,1 V 12,6 V 40A производство литиевых батарей
Область применения: Номинальное напряжение 3,7 V, литиевая батарея, Полный напряжения 4,2 V, в том числе 18650,26650, литий-полимерный аккумулятор литиевая батарея
Размер изделия: 41*55*3,4 мм (улучшенная версия),41*60*3,4 мм (сбалансированная версия)
Вес изделия: 8,8 г (повышения версии)9,8 г (Сбалансированный версия)
Напряжение зарядки:12,6 V-13,6 V
Непрерывный ток разряда (верхний предел):40А (если охлаждающая среда не является хорошей, пожалуйста, уменьшите нагрузку на текущее использование)
Ток непрерывного заряда (верхний предел):20А
Подходит для пускового тока ниже 80А, мощность 170 Вт ниже сверла, сбалансированная версия с сбалансированной зарядкой.
Примечание
1. Для успешного запуска сверла требуется три аккумулятора 15C-20C или шесть аккумуляторов 10C-15C

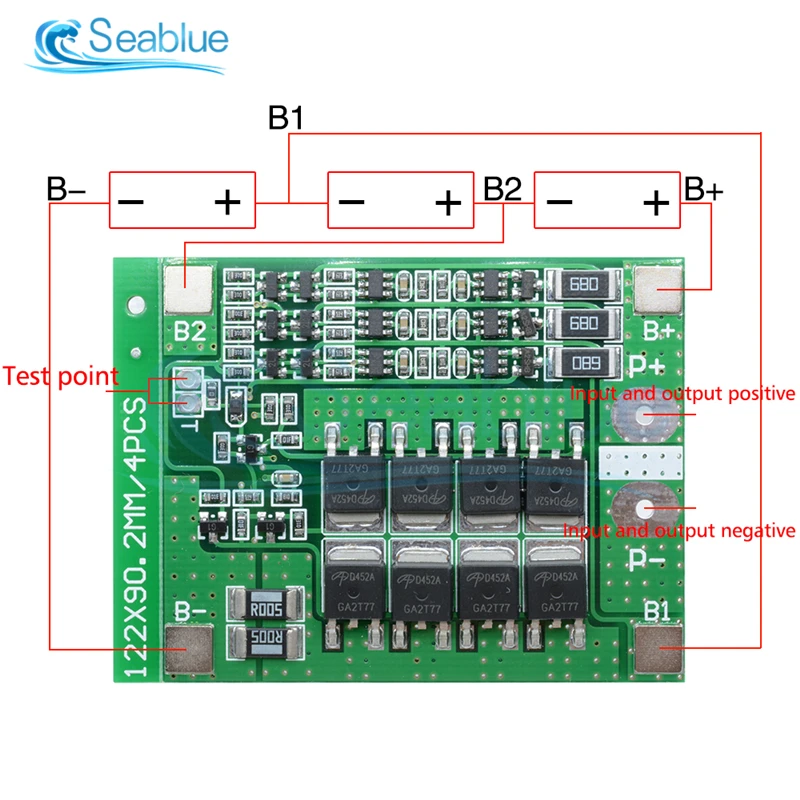

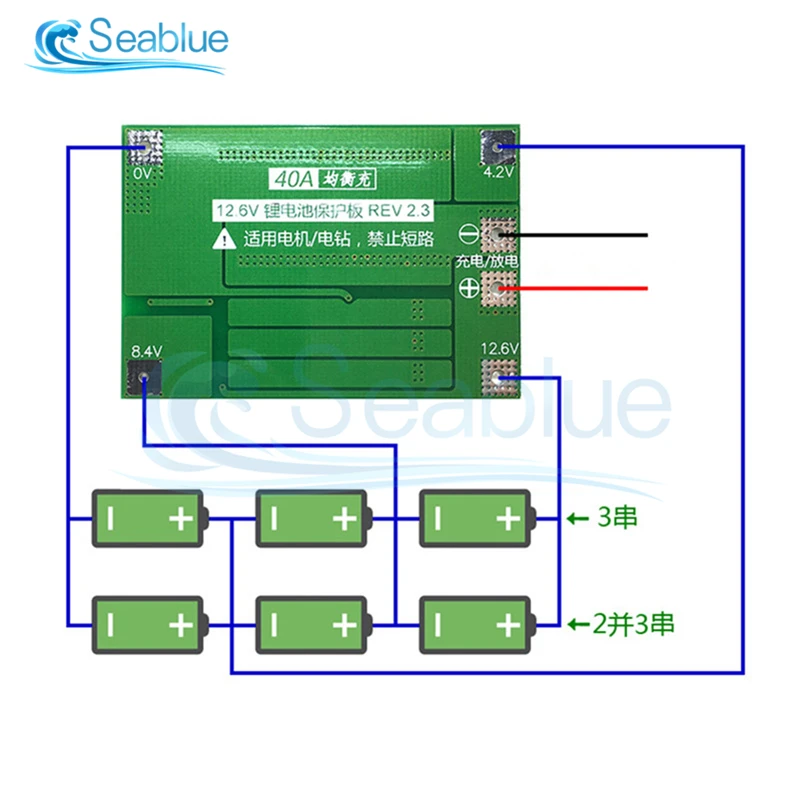

2. Строго в соответствии с проводкой карты, не нарочно короткого замыкания.
3 、 одна батарея превышает 4,2 V "430" резистор будет нагреваться и разрядка (разгрузочный до 4,19 V, чтобы остановить нагревание). Если резистор «430» сильно горячий, проверьте, подключена ли не та линия.
Электрические параметры
Название
Мин.
Типичное значение
Макс.
Блок
Примечание
Ток энергопотребления
12
18
24
МкА
Избыточное напряжение proteion
4,2
4,25
4,3
V
Сбалансированное Пусковое напряжение
4,17
4,2
4,23
V
Баланс
Сбалансированный ток
95
100
105
Ма
Баланс
Сбалансированная тепловая мощность
1,17
1,29
1,43
W
Баланс
Перезарядка записывает напряжение
4,1
4,15
4,2
V
Защита от перенапряжения
2,4
2,5
2,6
V
Защита от перенапряжения после защиты от перегрузки
2,8
3
3,2
V
1С разрядка
3,2
3,5
3,8
V
2C разрядка
Перенапряжение напряжения восстановления
2,9
3,2
3,3
V
Сопротивление проводимости
2,5
3
3,5
МОм
Защита от перегрузки по току
70
80
90
A
Время задержки перегрузки по току
100
150
200
Ms
Непрерывный рабочий ток
0
40
40
A
Грузик нагрузки
Непрерывная выходная мощность
0
504
504
W
Грузик нагрузки
Температура окружающей среды
-40
25
85
℃
Общие ошибки и лечение
Феномен неисправности
Проверка и причина неисправности
Подход
Не удается зарядить
Измерьте напряжение трех групп батарей. Если напряжение аккумулятора превышает 4,25 в, плата защиты активирует защиту от перезаряда.
Хорошо Соедините аккумулятор, не смешивайте хороший аккумулятор и плохой аккумулятор.
Не в состоянии разрядить
Измерьте напряжение трех групп батарей. Если одного аккумулятора напряжение превышает 2,7 V, резервная плата начнет защита от избыточной разрядки.
Сбой зарядки/разрядки
0 В, 4,2 в, 8,4 в, 12,6 в
Перемотка или замена новой платы
Сбой перезаряда/переразряда
Защита от разрядки
Проверьте, имеет ли аккумулятор достаточную емкость разряда и проверьте, превышает ли исходный ток нагрузки ток защиты от перегрузки по току платы защиты.
Замените аккумулятор на более высокую разрядную емкость или защитную панель с большим током
Компонентная пайка
Один из компонентов подключен к ПК pad.
Ремонтная сварка
Компонентная сварка
Существует короткое соединение между двумя или более контактами компонента
Удалите компонент и повторно сварите
Электростатический пробой А
Когда питание выключено, измерьте G, D и S полюсы MOSFET. Если сопротивление вперед и назад любых двух контактов 0Ω, это означает, что он сломался.
Снимите запасную трубку MOS
Электростатический пробой B
Снимите Трубку MOS и измерьте сопротивление G и D, G и S полюсов трубки MOS. Если есть сопротивление, указывающее, что он сломался, нормальное сопротивление должно быть бесконечным.
