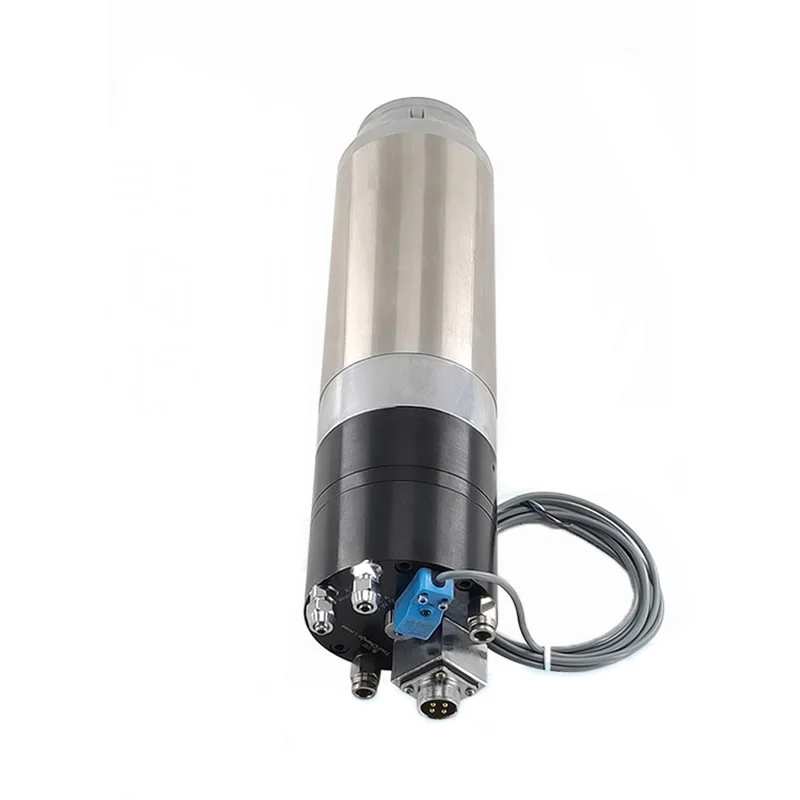

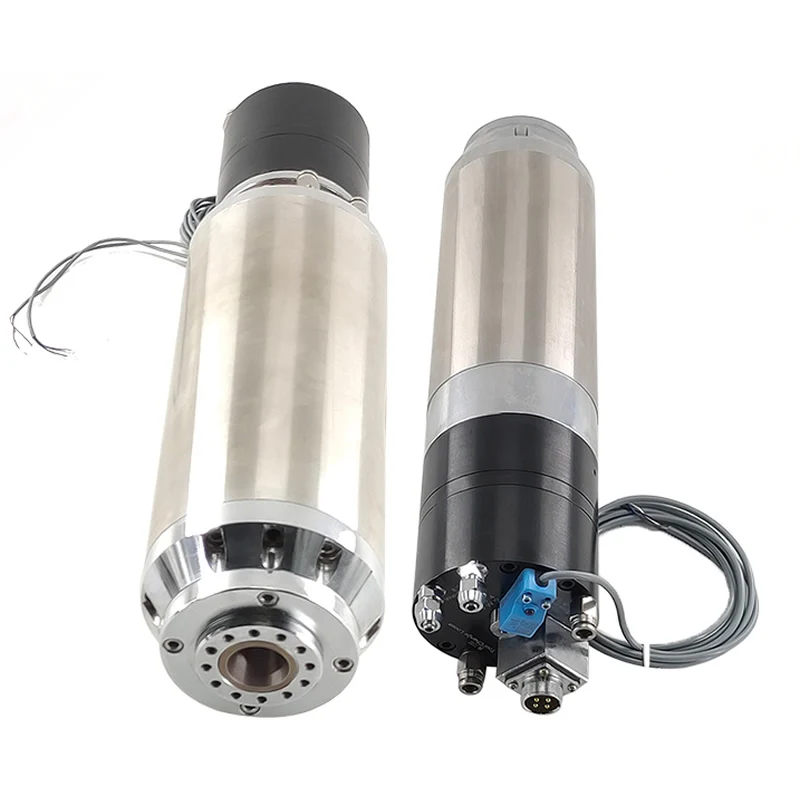

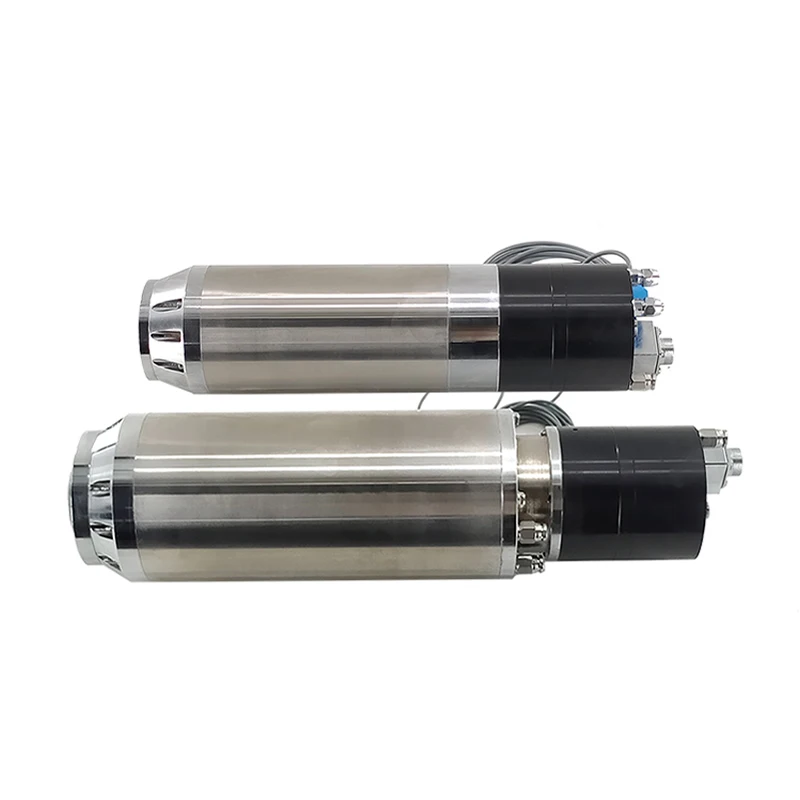

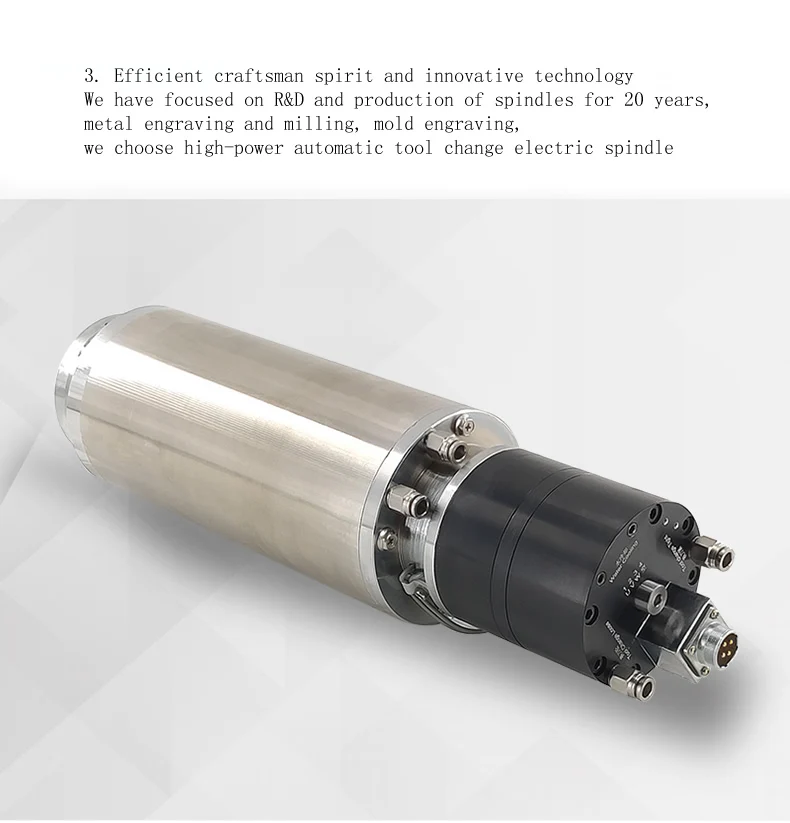

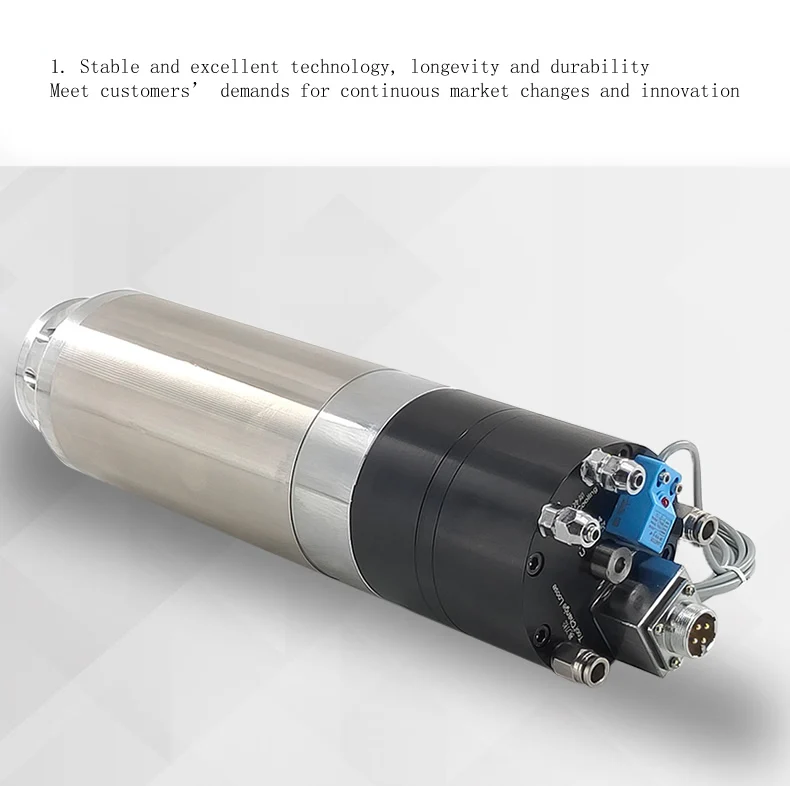

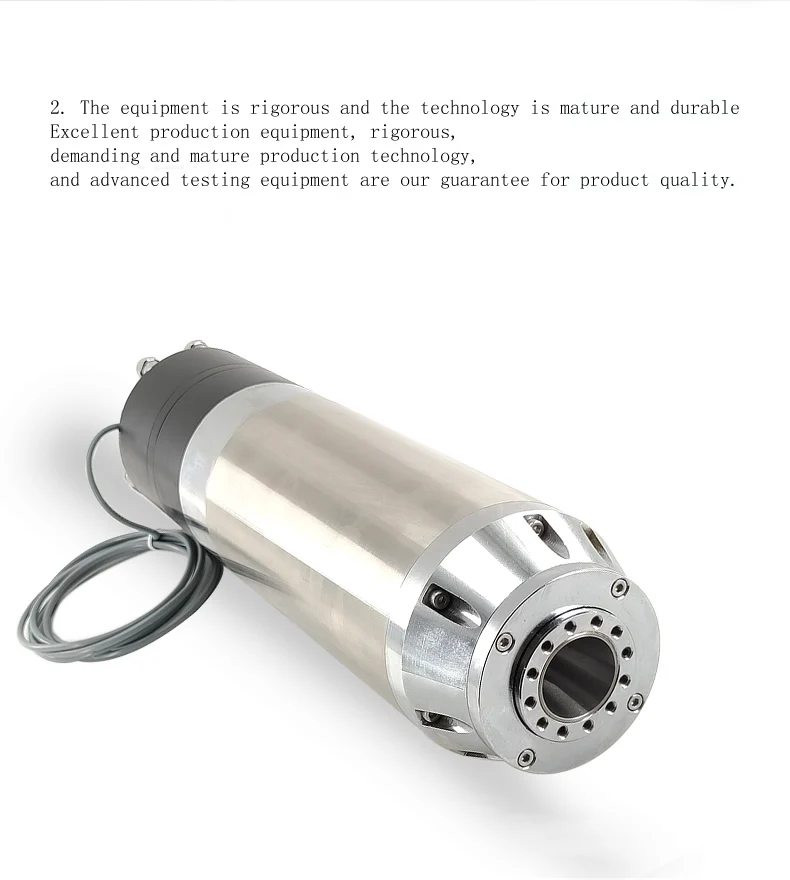

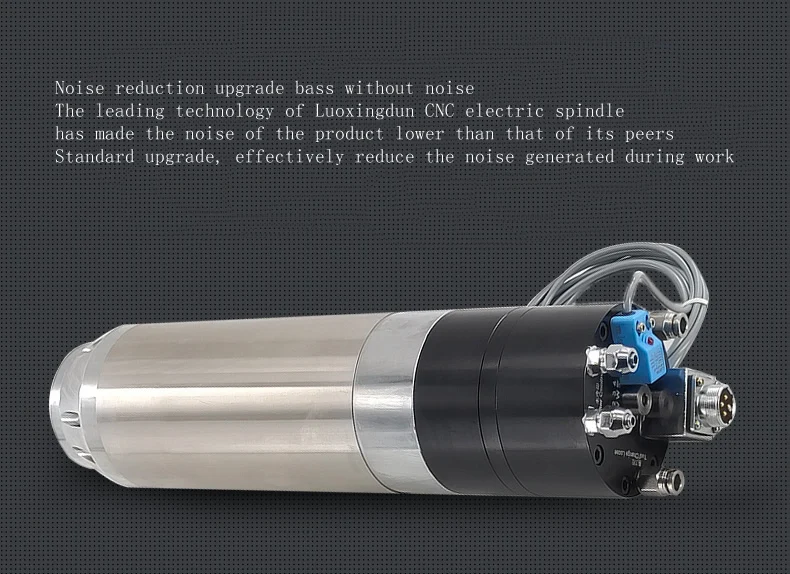

Электрический шпиндель с ЧПУ 3.5 кВт 3000-18000 об/мин, пневматический инструмент для замены BT30, шпиндель с водяным охлаждением, станок для гравировки и фрезерования
Шпиндель 3,5 кВт
Название продукта: шпиндель с водяным охлаждением
Бренд: Junjia Motor
Конфигурация держателя инструмента: Автоматическое изменение инструмента
Напряжение: 220-380 В

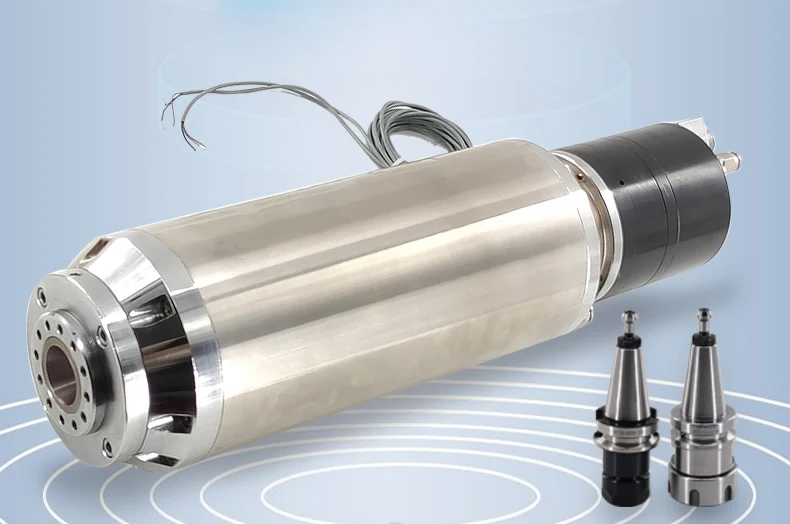

Общий держатель инструмента: держатель инструмента BT30
Ток: 7A-11A
Максимальный патрон: ER32
Мощность: 3,5 кВт
Диаметр зажимного инструмента: максимальный зажим 20 мм

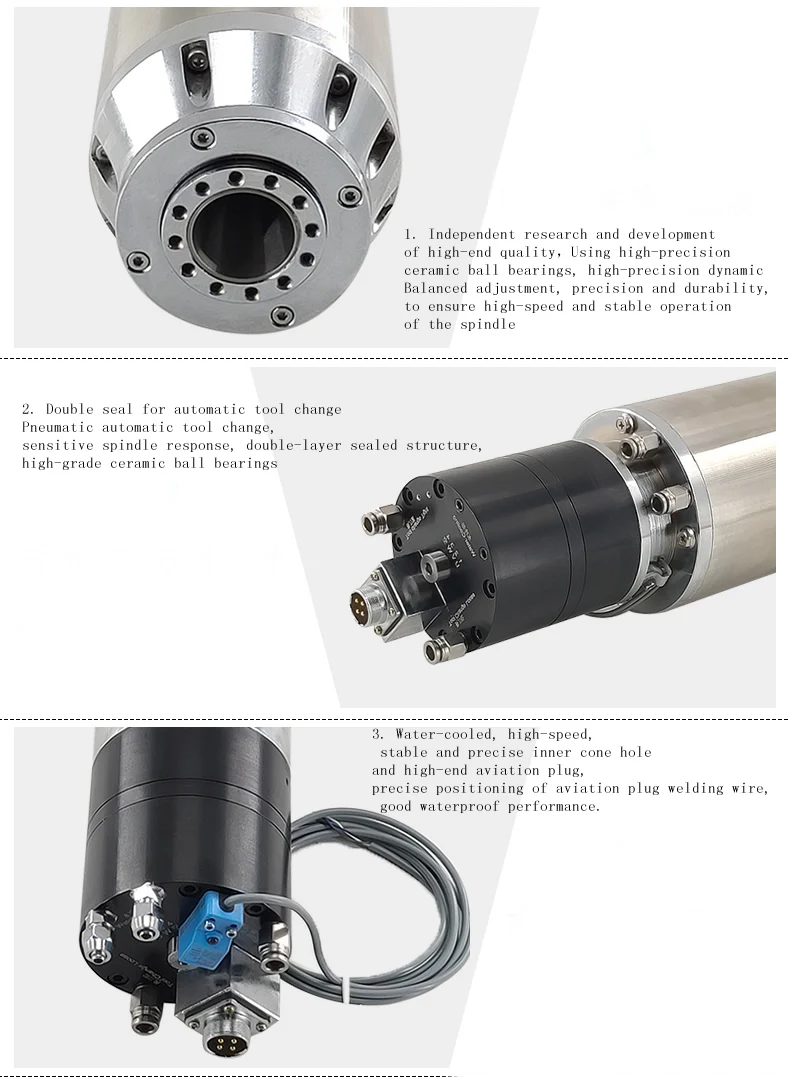

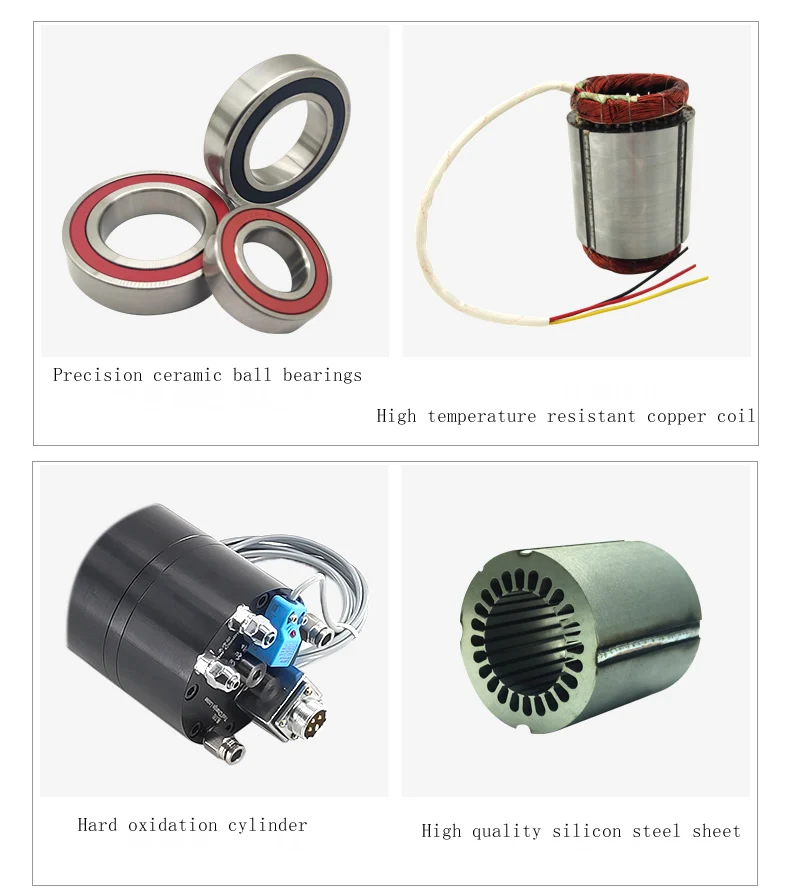

Конфигурация подшипника: керамические шариковые подшипники
Частота: 400-600 Гц

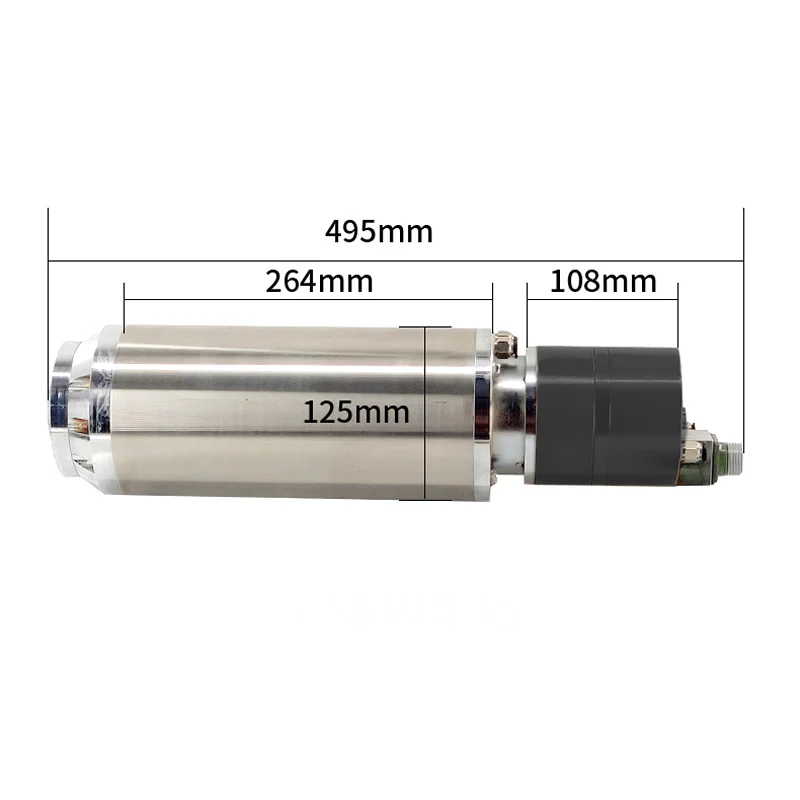

Диаметр шпинделя: 100 мм
Скорость: 3000-18000 об/мин
Вес нетто шпинделя: 13 кг
Электрический шпиндель для замены пневматического инструмента
Электрический шпиндель-это новая технология, которая интегрирует шпиндель станка и мотор шпинделя в области станков с ЧПУ. Вместе с технологией линейного двигателя и высокоскоростной технологией инструмента, он подталкивает высокоскоростную механическую обработку к новому era. Электрический шпиндель-это набор компонентов, который включает в себя сам Электрический шпиндель и его аксессуары: Электрический шпиндель, высокочастотное устройство преобразования частоты, смазка масляного тумана, охлаждающее устройство, Встроенный кодер, сменный инструмент и т. Д. Ротор двигателя непосредственно используется в качестве главного вала станка, И корпус главного вала является базой двигателя и сотрудничает с другими частями для реализации интеграции двигателя и главного вала станка.
С быстрым развитием и совершенством технологии электрической передачи (технология регулирования скорости преобразования частоты, технология векторного управления двигателем и т. д.), механическая структура основной системы передачи высокоскоростных станков с ЧПУ была значительно упрощена, а передача шкива и передача передач в основном устранены. Главный вал станка напрямую управляется встроенным двигателем, тем самым сокращая длину основной цепи передачи станка до нуля, реализуя «нулевую передачу» станка. Этот вид трансмиссионной структуры в виде шпинделя двигателя и станка шпинделя «Объединенный в один» делает компоненты шпинделя относительно независимыми от системы передачи и общей структуры станка, таким образом, он может быть сделан в «блок шпинделя», широко известный как «Электрический шпиндель» (электрический шпиндель). Шпиндель двигателя) так как в настоящее время Электрический шпиндель в основном использует высокочастотные двигатели переменного тока, он также называется «высокочастотный шпиндель» (высокочастотный шпиндель). Поскольку нет промежуточной линии передачи, иногда это называется «шпиндель прямого привода» (шпиндель прямого привода).
Инструкции по использованию электрического шпинделя
1. Выбранный преобразователь частоты должен соответствовать напряжению, мощности и частоте электрического шпинделя для поддержки использования. Чтобы установить инвертор, Сначала установите контрольную частоту инвертора, которая устанавливается в соответствии с самой высокой частотой электрического шпинделя.
2. Подключите инвертор к трехфазному источнику питания электрошпинделя. Трехфазный шнур питания инвертора должен быть приварен к штифтам 1, (U1), 2 (V1) и 3 (W1), а штифт 4-заземляющий провод. Затем инвертор подключается к внешнему источнику питания. После включения питания, инвертор jogs и наблюдает, соответствует ли направление вращения электро-шпинделя направлению, указанному электро-шпинделем. Соединение между электрическим шпинделем и инвертором не должно превышать 25 м.
3. Из-за ограничения предельной скорости смазки прецизионных угловых контактных шариковых подшипников Электрический шпиндель не может работать над скоростью. Превышение скорости приведет к выгоранию точных угловых контактных шариковых подшипников.
4. Когда электрический шпиндель работает нормально, сделайте хорошую работу по прослушиванию, касанию и просмотру трех звеньев. Как только вы услышите, есть ли какой-либо ненормальный звук от электро-шпинделя, выключите его и проверьте, обнаружен ли какой-либо ненормальный звук. Во-вторых, проверьте, нагревается ли Электрический шпиндель и вибрируется, и если нагрев и вибрация усиливаются, выключите его для проверки. В-третьих, посмотрите, является ли качество обработанной поверхности стабильным, если она нестабильна, выключите и проверьте вовремя.
Техническое обслуживание и обслуживание моторизованных шпинделей
1. Когда во время работы электрического шпинделя обнаруживается ненормальный звук или вибрация, машина должна быть немедленно отключена, чтобы проверить подшипники, и новые подшипники должны быть заменены при необходимости. При выбрасывании ненормального запаха или внезапном остановке вращения во время работы источник питания должен быть немедленно отключен, и измерение должно быть выполнено шейкером.
2. Сопротивление заземления статора и трехфазное сопротивление. Потеря сопротивления изоляции приведет к тому, что статор выгорит. Вы должны вернуться на завод, чтобы заменить статор. Когда электрошпиндель не работает в течение длительного времени, используйте сжатый воздух для очистки остаточного охлаждающего жидкости в охлаждающей трубе и выполните антикоррозийную обработку на электро-шпинделе. После того, как электрошпиндель будет храниться или деактивирован в течение 6 месяцев, его необходимо заменить.
