DC12V 6E2 трубка кошачий глаз плата драйвера двухканальный флуоресцентный индикатор уровня усилитель привода DIY Модифицированная отделка

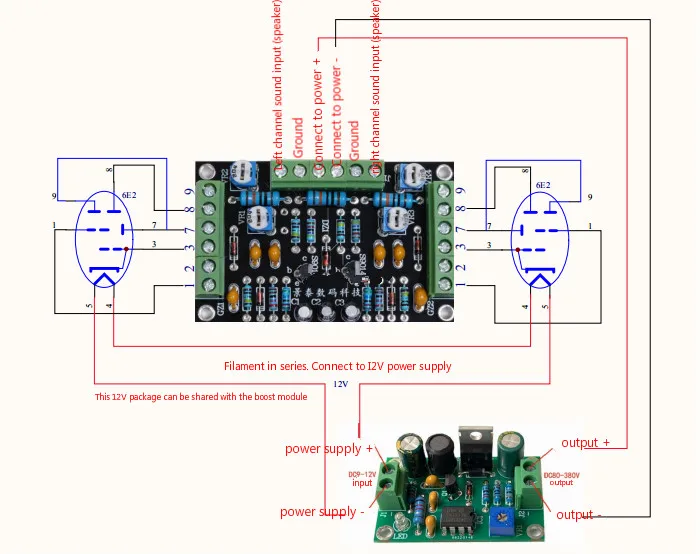

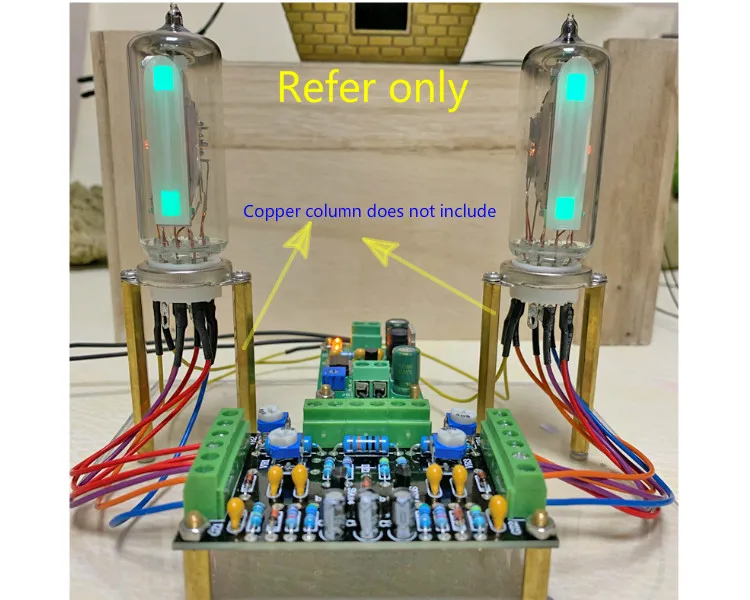

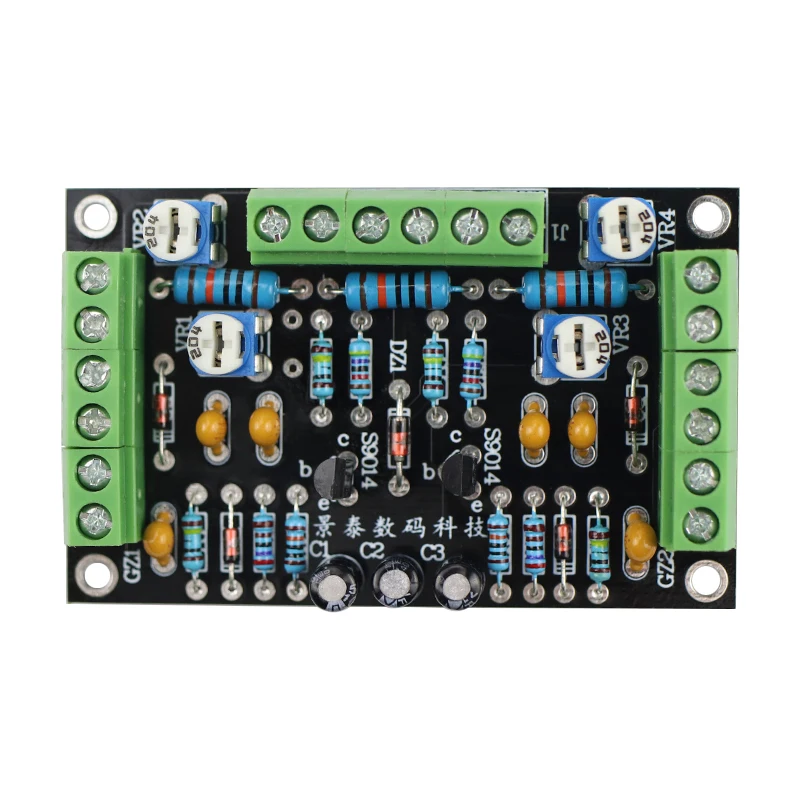

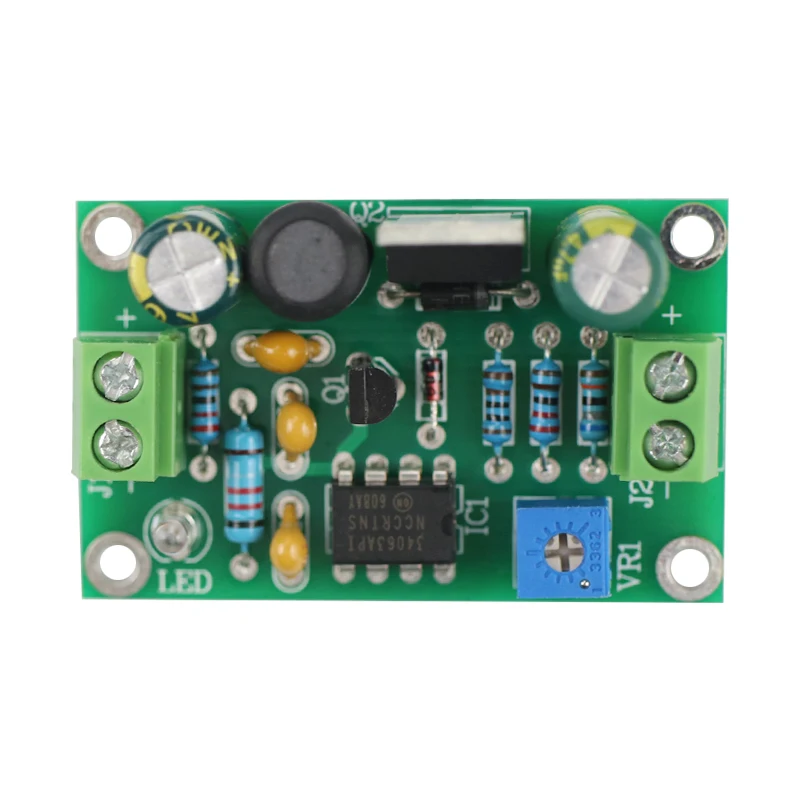

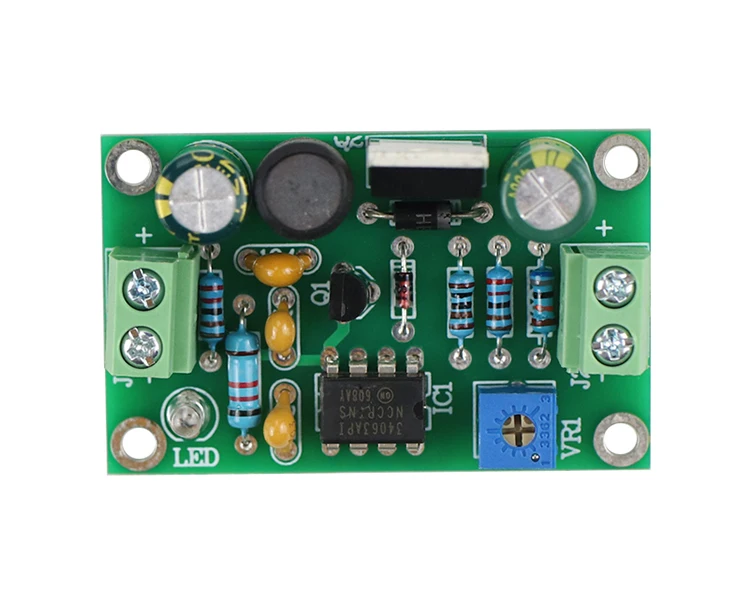

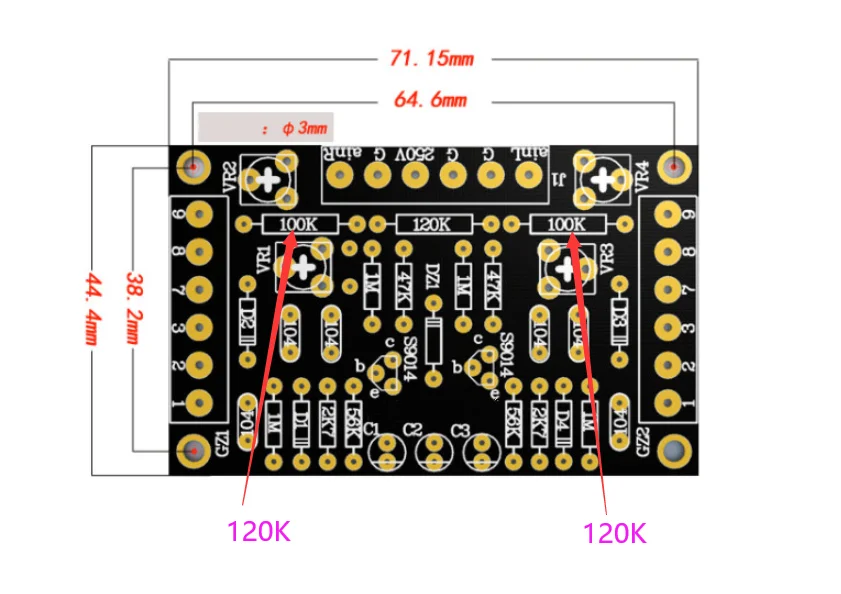

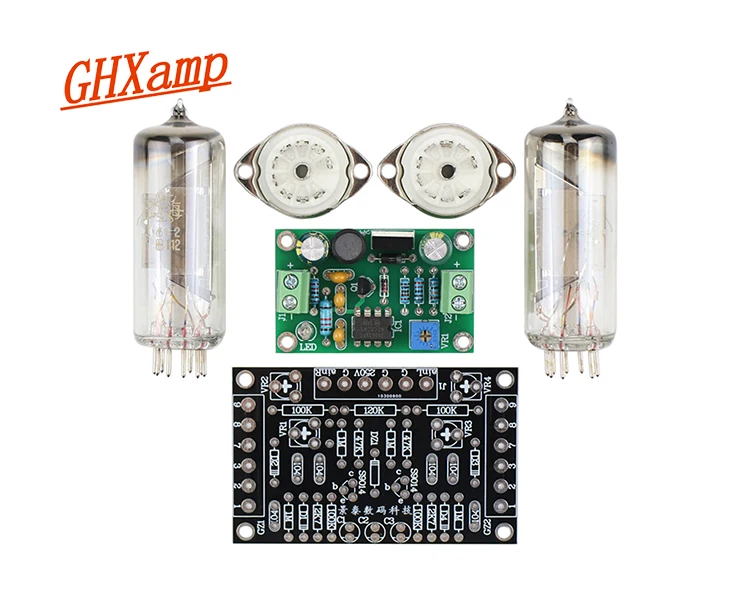

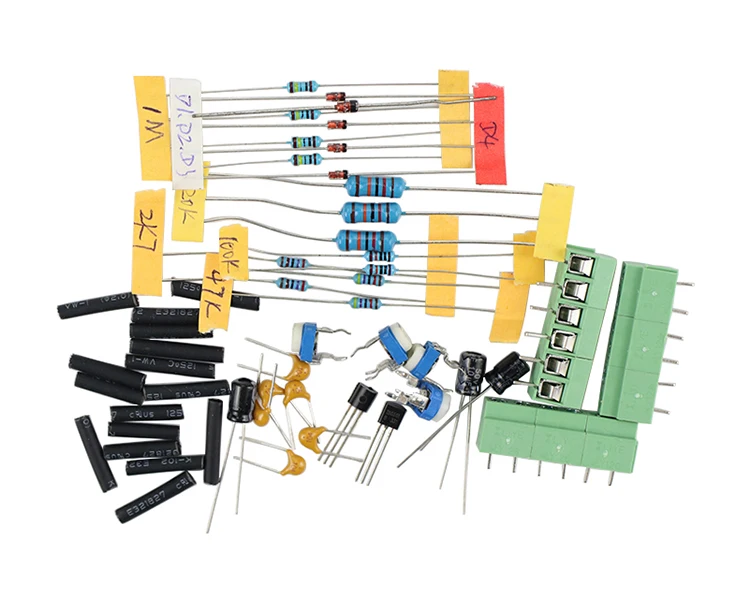

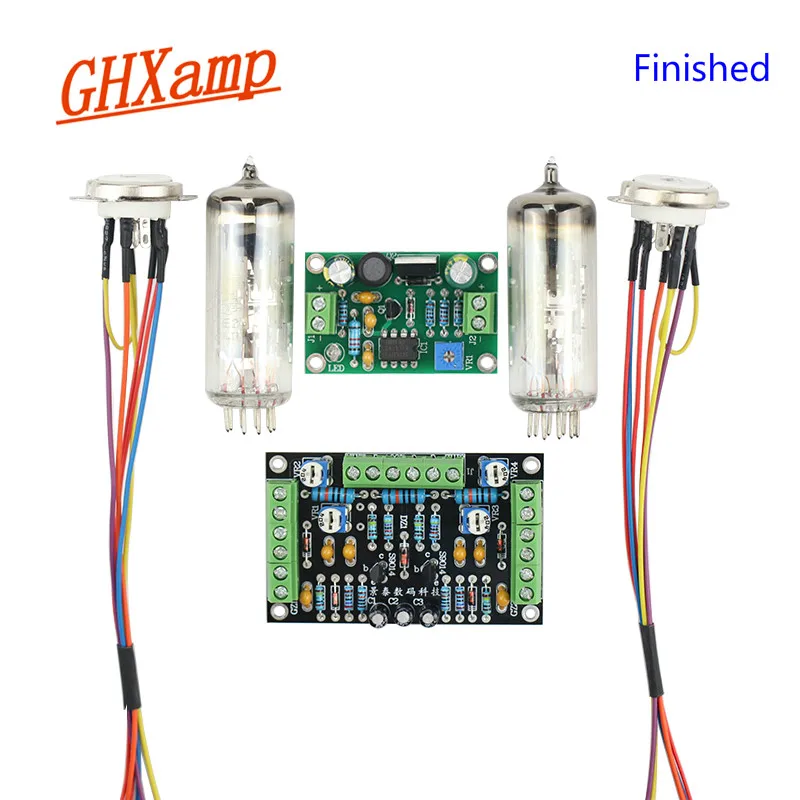

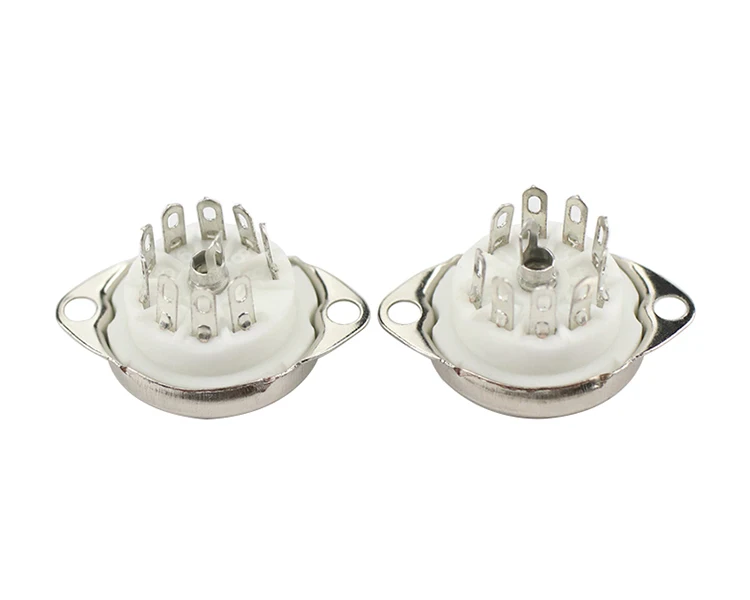

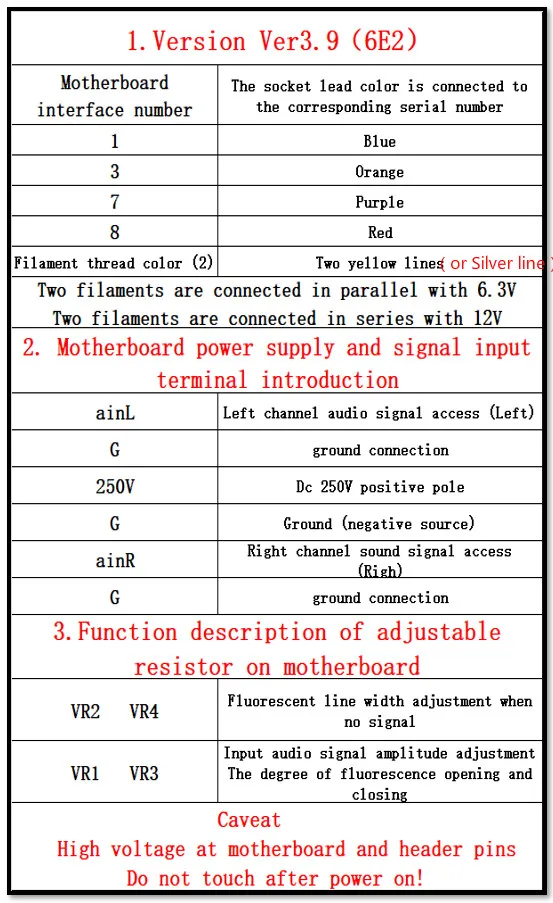

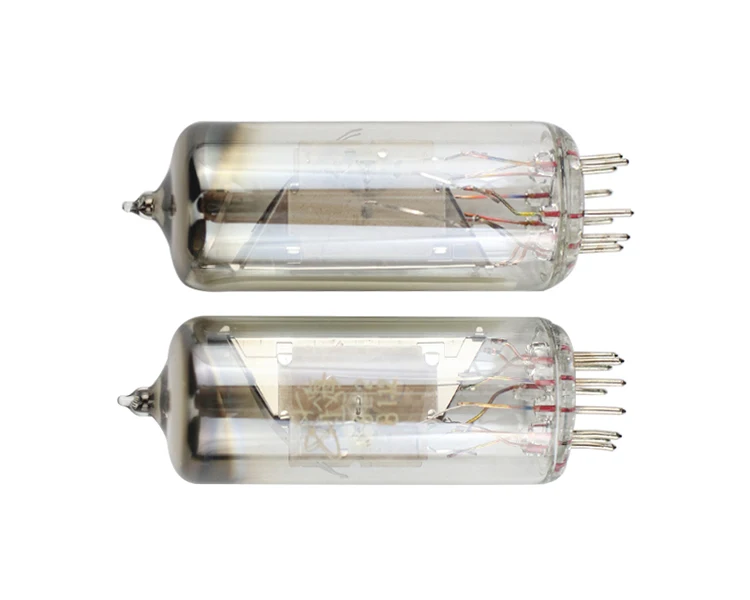

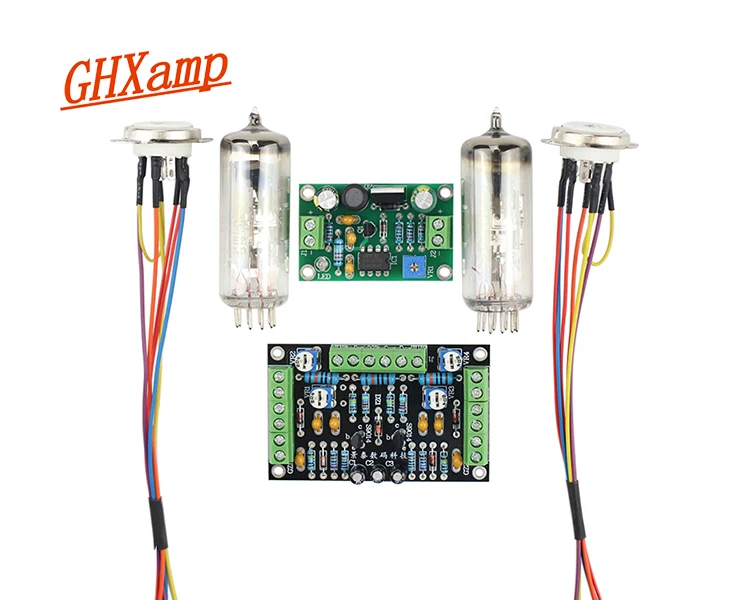

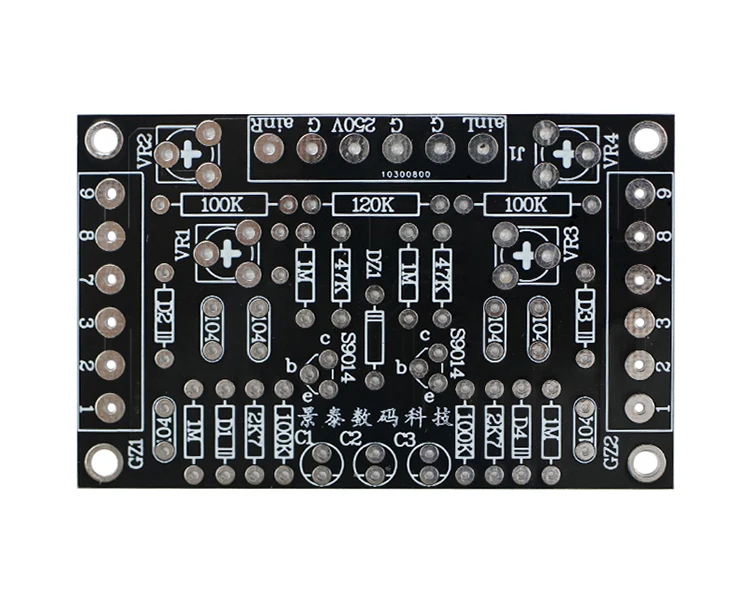

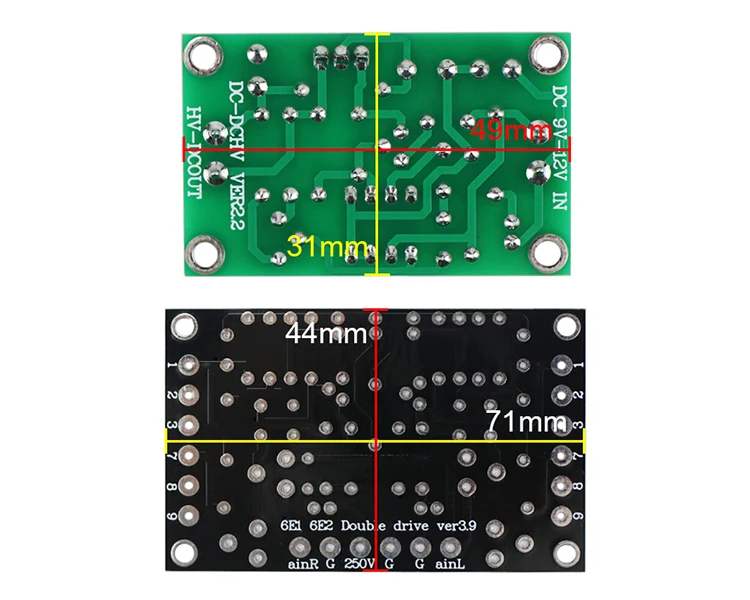

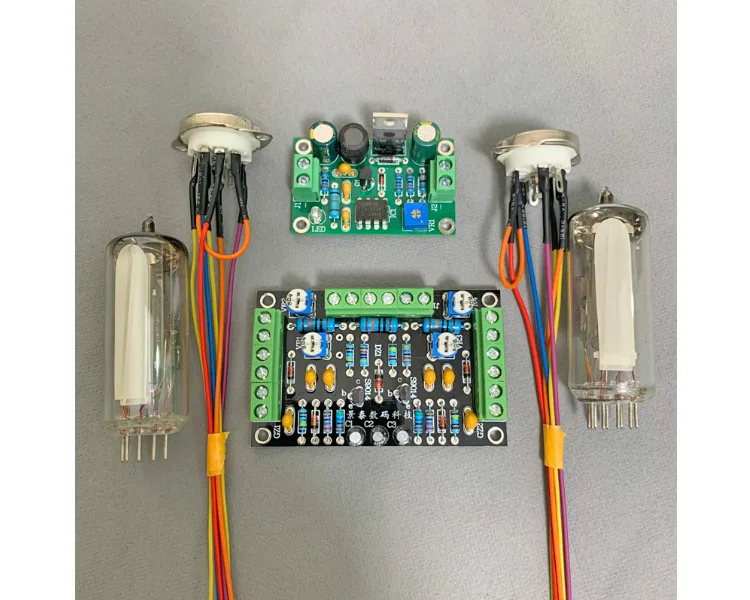

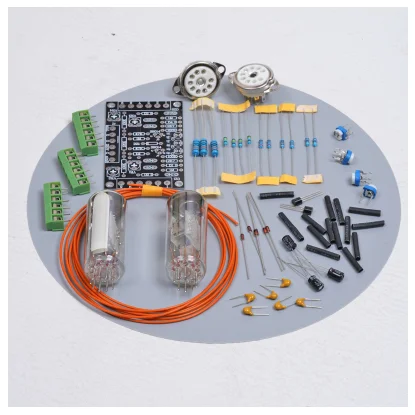

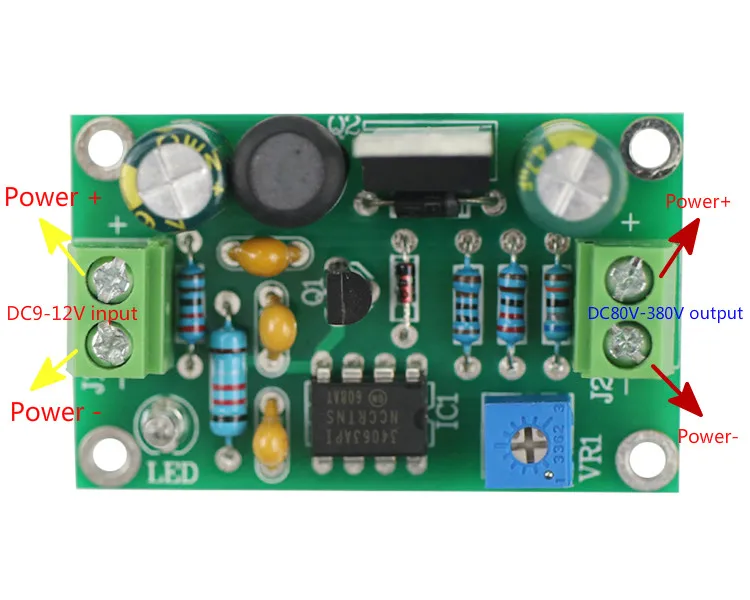

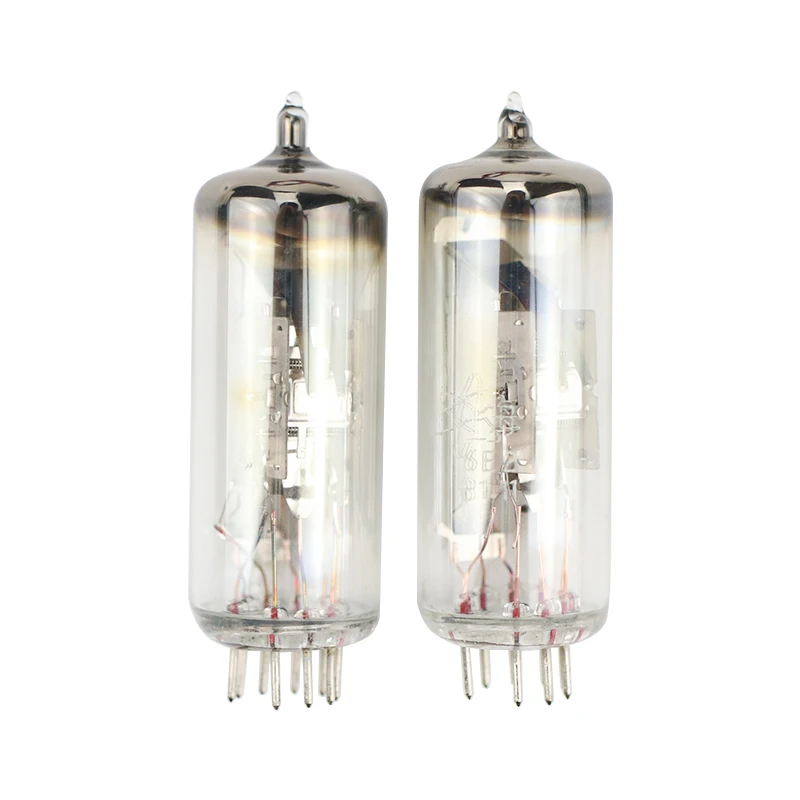

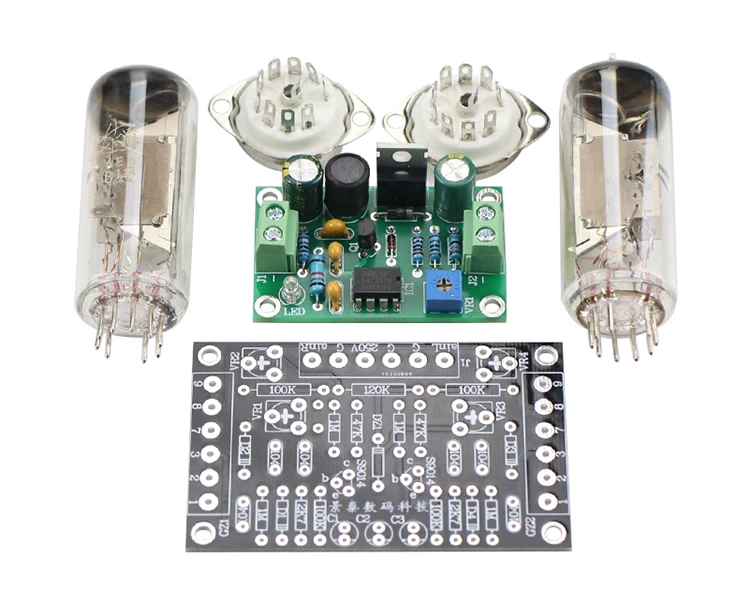

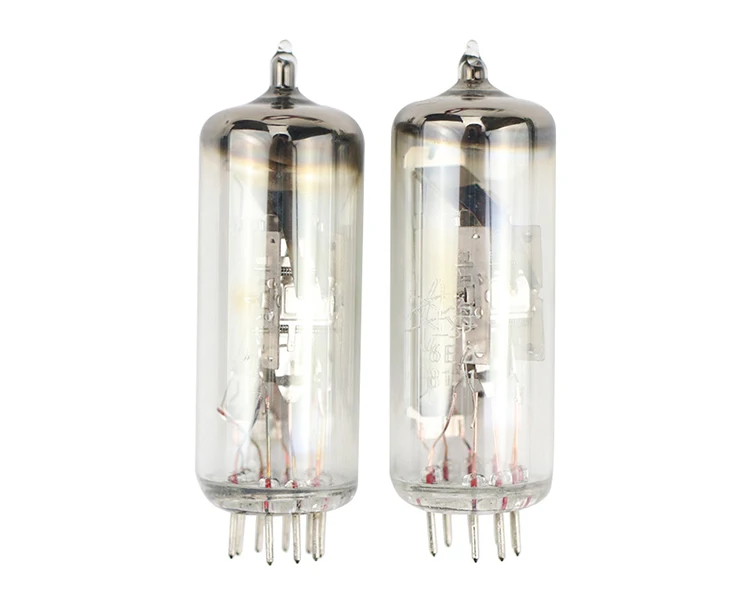

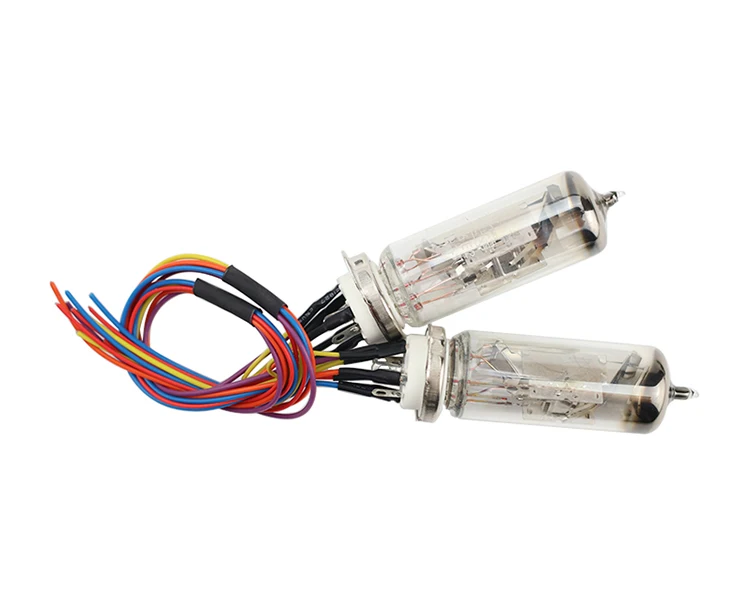

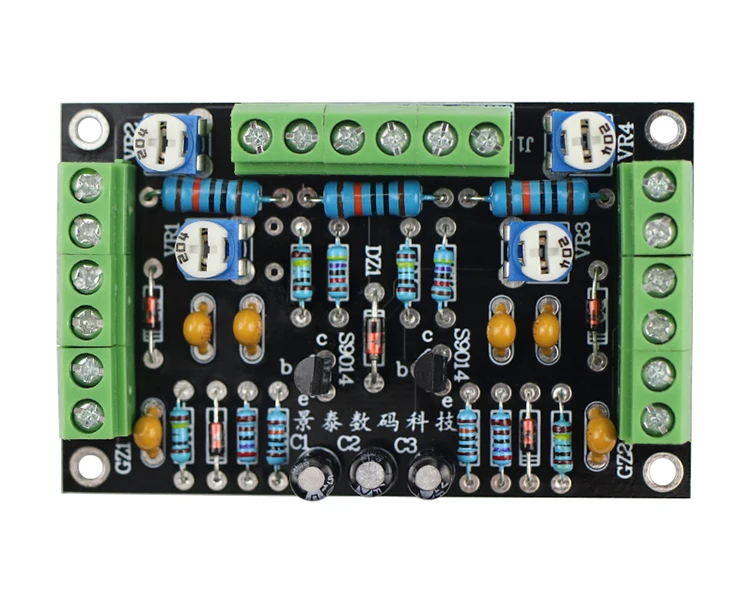

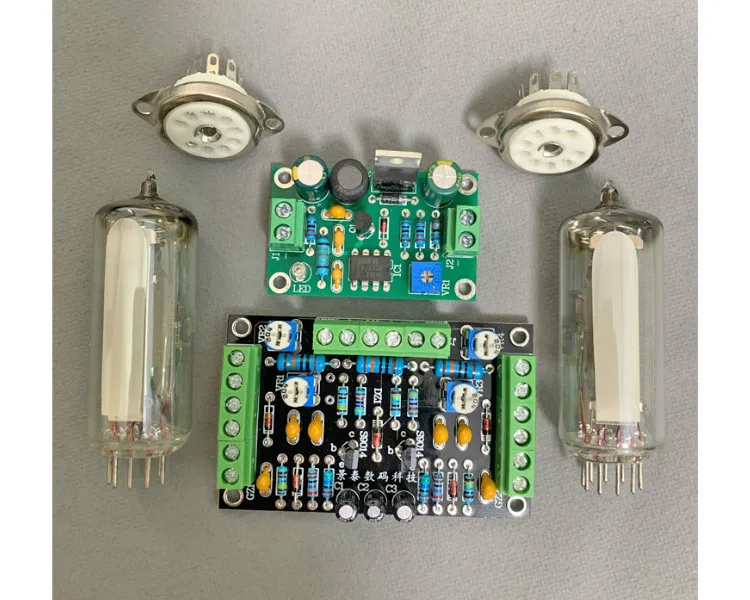

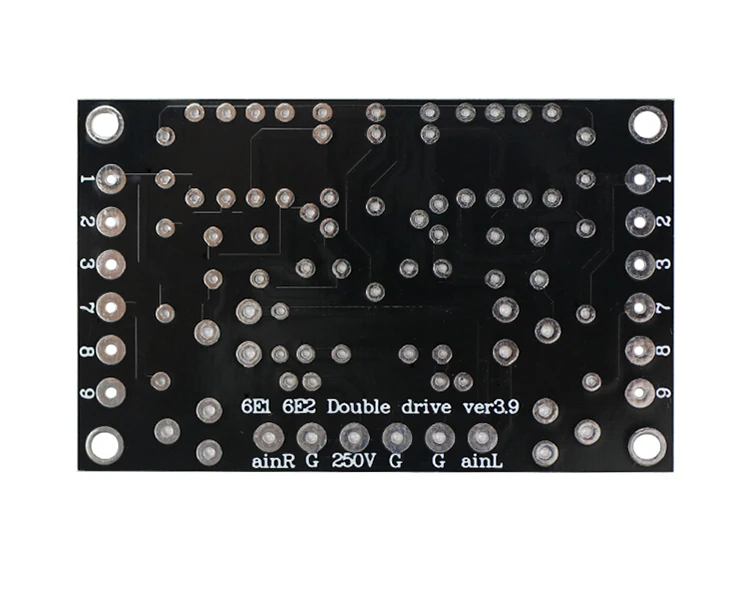

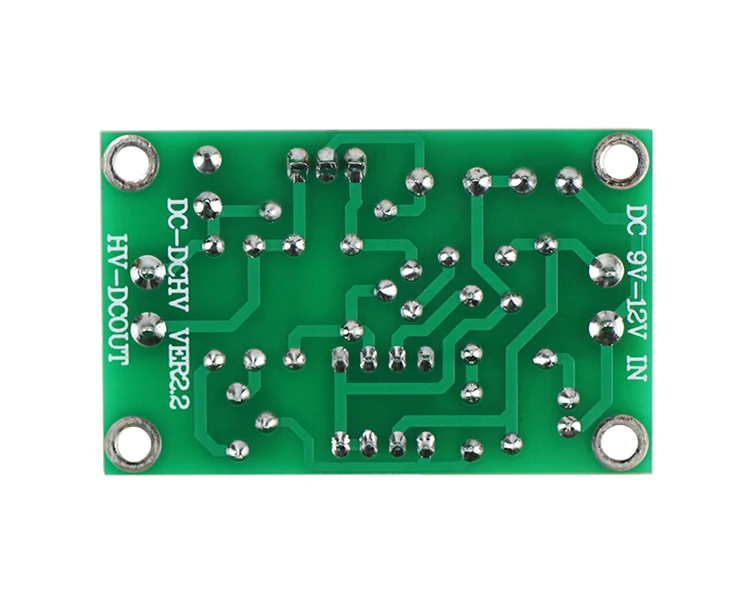

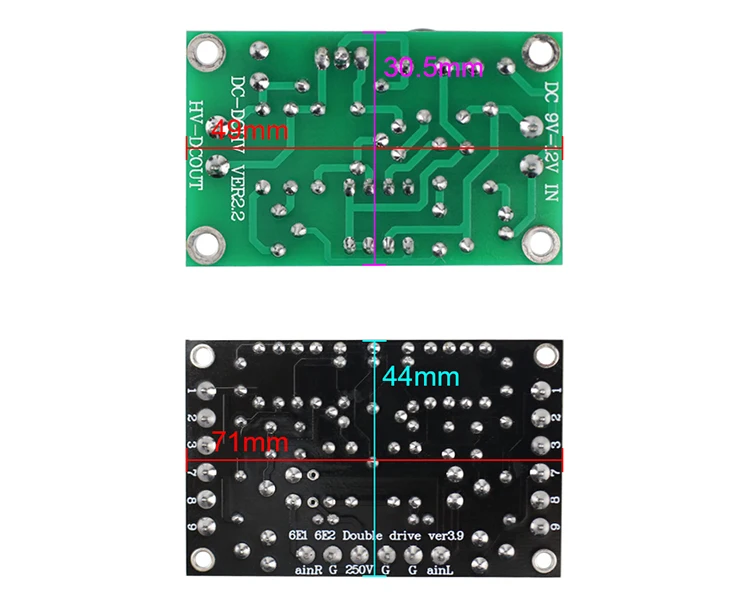

Совет: медная Колонка не включает. Видео только для справки. 6E2 низковольтный привод версия посылка :( можно выбрать наборы или готовые) 1: DC-DC усилительная плата: 1 (12 В постоянного тока повышается до 250 В регулируется) 2: двойная плата драйвера 6E2: 1 3:6E2 трубка: 2 4: сиденье трубки (с удлинителем): 2 Источник питания: 12 В постоянного тока (две трубки нитей соединены в серии, а бустерная плата имеет мощность 12 В) Двусторонняя трубка 6E2 cat's eye, основание трубки соединено с основной платой летящим проводом, проводка проста, использование более удобное, И новый дизайн платы минимизирует пространство, занимаемое машиной. 1, амплитуда звукового сигнала можно регулировать, VR1 и VR3 для изменения амплитуды входного сигнала 2. Эта плата не является преусилителем и не имеет усиления мощности. Используется только флуоресцентная колонка, чтобы показать изменение амплитуды звукового сигнала, так что звуковой сигнал изменяется от слухового к визуальному (визуальный эффект). 3. Параметры двух трубок несовместимы из-за индивидуальных различий в трубах 6E2. После освещения высота флуоресценции двух трубок не одинаковая. Таким образом, два резистора для обрезки установлены на приводной доске, а VR2 и VR4 используются для регулировки высоты флуоресценции левых и правых трубок для достижения высокой последовательной флуоресценции двух трубок 4. Соединение труб: выпаивается расширение контактного отверстия, И он соединен с соответствующим номером терминала платы драйвера в соответствии с цветом свинцового провода (доставка сопровождается инструкцией по проводке) 5, основание изготовлено из универсальной маленькой керамической трубки с девятью ножками, расстояние между передним монтажным отверстием 28 мм, отверстие панели: 18 мм 6, PCBA проводка: ainR / ainL: левый и правый канал аудио вход сигнала G: земля 250 В: (DC), Левый и правый клеммный блок серийный номер и описание: 1. Подключите ворота (6E2 трубный сигнальный штифт) к розетке 1-го штифта 3. Подключите катод, заземляющую ногу трубы, возьмите третью ногу розетки 7, подключен к сетке управления, используется для управления флуоресцентной высотой трубки, седьмое основание розетки 8, подключен к аноду, 6E2 трубки питания ноги, возьмите 8-ю ногу трубки Шпильки 4 и 5 в шапке есть Поставка Нити шпильки (6,3 В питания) Примечание: два трубки соединены параллельно к 6,3 V источника питания! Две Трубки нитей соединены в серии, чтобы взять источник питания 12 В! Примечание 2: положение 100K набора для самостоятельной сварки должно быть 120K.
