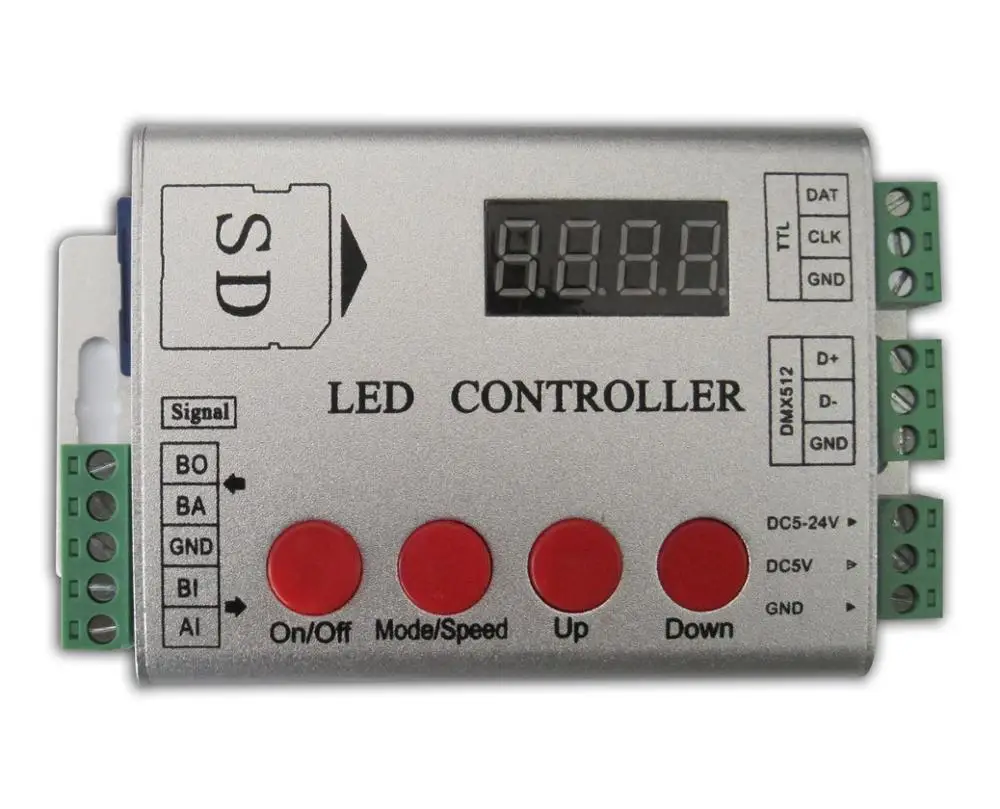

I. Обзор:
1. Встроенный 102 узора (без sd-карты), управление может быть оснащено SD (<8G).2. При загрузке, без SD автоматически вызывает Внутренний шаблон, и вставка SD автоматически вызывает шаблон sd-карты. RJ-FSD-1000B могут быть отправлены как сигналы DMX512 и TTL.3. В состоянии sd-карты Стандартный DMX512 может использоваться для выбора встроенного рисунка и скорости.4. Несколько единиц могут быть синхронизированы. Рекомендуется, чтобы сигнал синхронизации не превышал 50 метров, а фактическое измерение-200 метров.5. Максимальное Вождение 2048 пикселей. Частота обновления составляет до 30 кадров (<512 пикселей).6. Максимальное расстояние TTL между контроллером и лампой составляет <15 метров; Сигнал 485 составляет <30 метров. TTL может подключаться около 10 одновременно.Параметры контроллера:Рабочий Источник питания: DC5-12VСпецификация: L122 * W 73 * H25Вес: 0,2 кгМощность: 3 Вт
2. Поддержка IC:
Поддержка конкретной модели ICTM1803, TM1804, TM1913, TM1809, TM1812, TM1914, TM1829UCS2903, UCS2909, UCS2912 UCS1903, UCS1909, UCS1912WS2801, WS2812 WS2811INK1003LDP6803, LDP8806, LDP1109D705SM16716, SM16726, 16703, DMX512APA102DMX512P9813 P9803SK6812 RGB полноцветные три канала, RGBW четыре канала
3. Автоматически дискриминирует sd-карту или Внутренний шаблон
Автоматически определяет, есть ли карта при запуске, SD карта вызывается при наличии карты, а Внутренний шаблон вызывается автоматически без карты.
4. Установите шаблон и скорость.

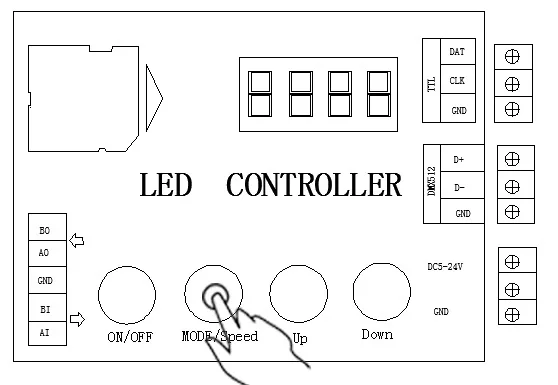

1. В состоянии sd-карты вы можете выбрать шаблон и скорость, нажав кнопку, и кнопка [ВКЛ/ВЫКЛ] может регулировать яркость. Другие операции такие же, как когда нет карты. Подробнее см. Ниже.2. Нажмите на вторую клавишу [Режим/скорость] для цикла через S001 и P001. Начало S означает скорость, а начало P-шаблон (рис. 1). В это время он может быть увеличен или уменьшен на [вверх] и [вниз].3. Удерживайте второй ключ [Режим/скорость], чтобы отобразить A000, стенд для адреса DMX512. Обратите внимание, что DMX-адрес полезен только тогда, когда DMX512 декодирован, а стандартная консоль DMX512 используется для управления встроенными узорами. Используйте кнопки вверх и вниз для увеличения и уменьшения.

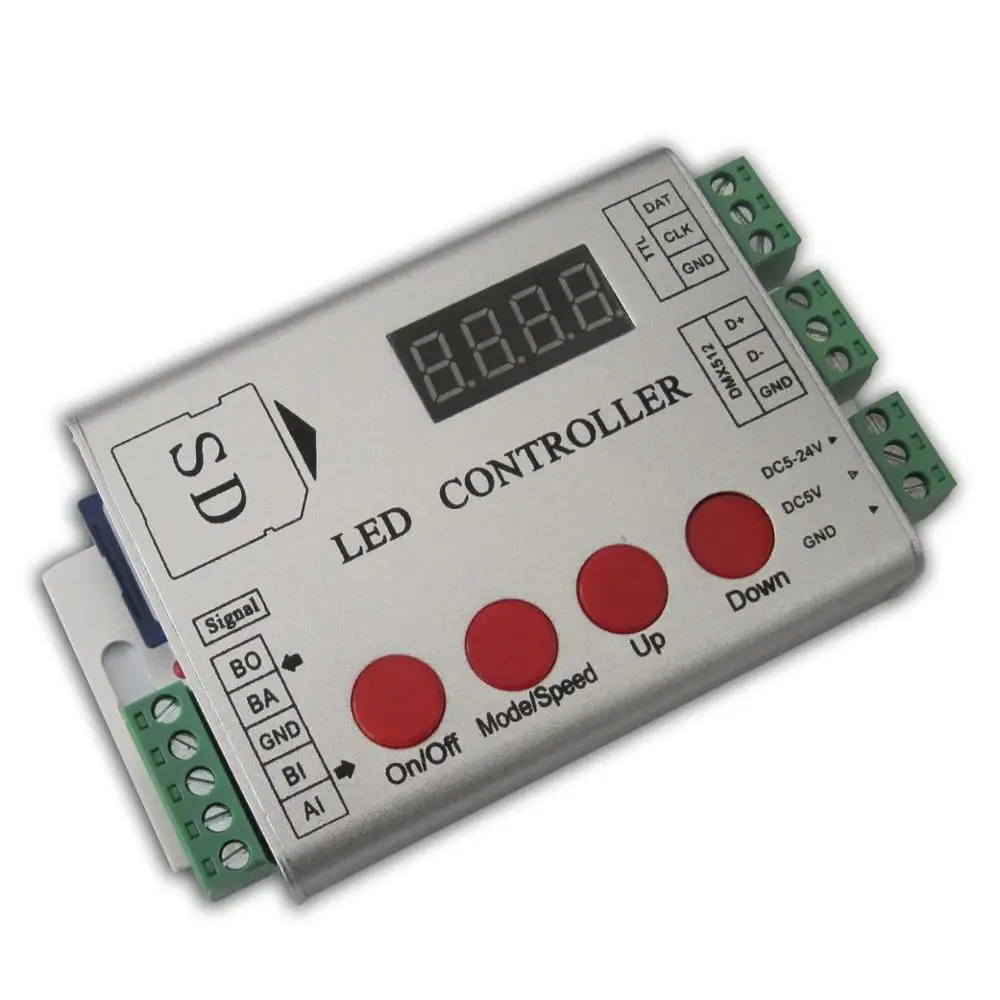

5. Метод проводки
Несколько значков синхронизации
TTL: Однопроводной и двухпроводной интерфейс сигнала. DAT: data CLK: clock GND: сигнал заземленияDMX512: сигнал DMX512 посылается, когда модель DMX512 выбрана, и дифференциальные сигналы отправляются, когда используются другие модели; С приемной платой 485 передача сигнала идет дальше.D +: DMX512 сигнал A, D-: DMX512 сигнал B, GND: не требуется проводка при нормальных условиях.
6. Инструкции по эксплуатации внутренних узоров
L выберите модель IC:

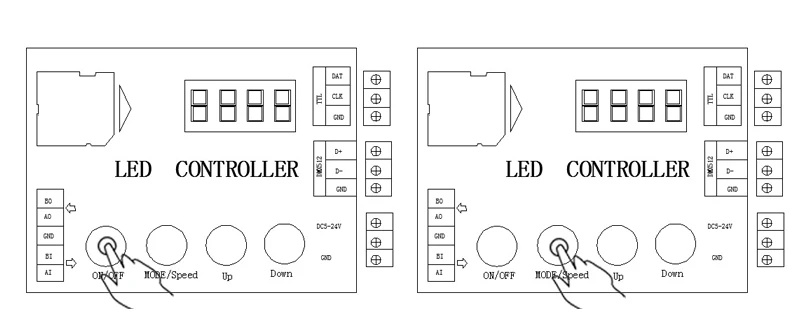

Сначала нажмите кнопку [ВКЛ/ВЫКЛ], и экран будет отображаться, чтобы войти в состояние программирования (рис. 1)Затем нажмите [Режим/скорость], чтобы выбрать (рис. 2), затем выберите [ВКЛ/ВЫКЛ], чтобы выйти после выбора модели.Настройка точек управления l

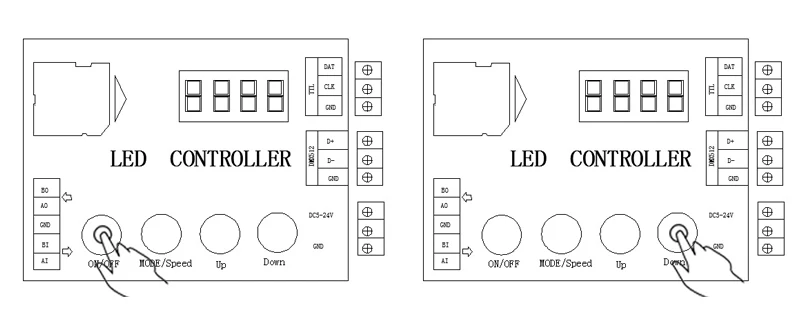

Сначала нажмите клавишу [ВКЛ/ВЫКЛ], экран будет отображаться, чтобы войти в состояние программирования, [вверх] и [вниз] Установите количество точек. Подключите к клавише [ВКЛ/ВЫКЛ] для выхода.
7. Консоль DMX512
1. DMX512 пульт управления, Управляйте внутренним рисунком или sd-рисунком RJ-FSD-1000B, используйте несколько наборов одновременно, используйте первый для проводки.Высоко оценили DC5-12V
