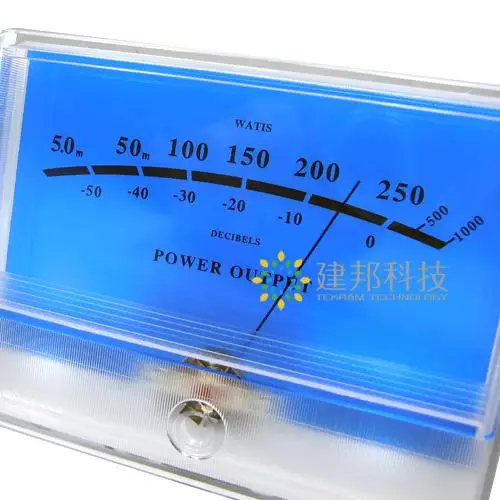

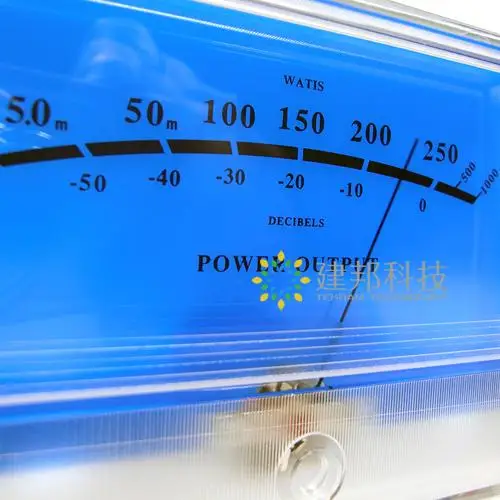

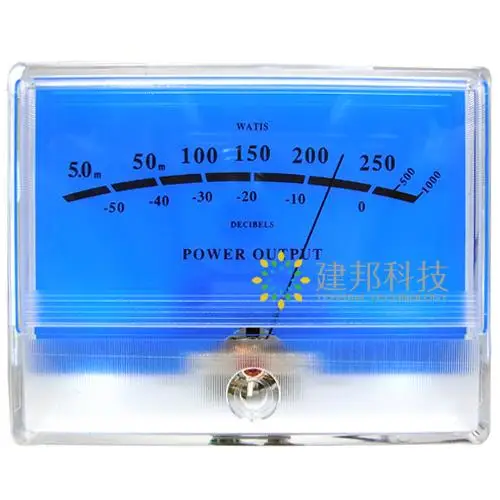

2 шт. VU метр Классический макинтош озерно-голубой дБ метр + 1 шт. VU Meter драйвер платы подходит для домашний кинотеатр аудио усилитель
7 286,58₽
В наличии!
Vowel Sound Store - Надежность 94%
Более 146 подписчиков, дата открытия магазина 01.11.2019
- Положительные оценки: 96% (22)
- Соответствие описанию: 96%
- Отвечает на сообщения: 94%
- Скорость отправки: 90%
Последнее обновление: 27.03.2022
2 шт. VU метр классический озерно-голубой + 1 шт. драйвер фигуры на...
1 Отзывов
2 Заказов
10 115,44₽ -15%
4 шт. классический Lake blue DB заголовок уровня аудио усилитель мо...
0 Отзывов
0 Заказов
5 559,89₽
Двухканальный стерео модуль TA7318P, улучшенная версия, VU meter di...
0 Отзывов
0 Заказов
825,93₽
2 шт. TN-90 VU метр, головная мощность, стол, предусилитель, трубка...
0 Отзывов
0 Заказов
4 652,20₽
Инструкция по проекту
Внешнее агентство
1 подвижная часть типа подвижной катушки

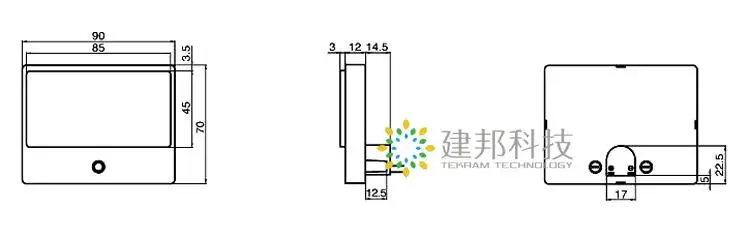

2 размера внешнего вида, см. Рисунок для получения подробной информации
Пластина 3 градусов
4 указатель материал цинк-никелевый сплав
Цвет указателя черный
Направление поворота указателя слева направо
Длина указателя от центральной оси до конца иглы 44 ± 1 мм
Ручной ширина 0,45 ± 0,05 мм
5 направление измерителя вертикальное
Для
Электрические характеристики
6 стандартных условий испытаний температура 20 ℃, влажность 70%, и нет никакой разницы в результатах испытаний,
Он также может быть протестирован при комнатной температуре и влажности
7 указателей чувствительности тока при нулевой шкале до максимальной шкалы (полное положение шкалы) Чувствительность 960uA ± 8%
8 внутреннее сопротивление 650 Ω ± 10%
9 Сопротивление изоляции внешняя коробка счетчика и электрическая цепь использовать 500 В постоянного тока плюс 50 м Ом или более.
Сопротивление изоляции электрических цепей Протестировано с напряжением постоянного тока 500 В.
10 нулевое положение метр использует стандартную осанку, а передний конец указателя и центр нулевой шкалы используются в качестве справки
Указатель и нулевая шкала перекрывают допустимую погрешность ± 1 мм
11 сбалансируйте допустимый диапазон погрешности измерителя, когда стандартное положение наклонено на 90 градусов назад и вперед составляет ± 1 мм
12. Когда указатель застревает, переток добавляется в три раза к полномасштабному току в одно мгновение, а чувствительность тока постепенно уменьшается до 1/2 считывания.
В это время указатель вернется в пределах 1/3 от шкалы пластины
13 трение при добавлении тока к измерителю и медленном повышении или уменьшении до определенного значения, диапазон погрешности точки индикации ± 1 мм
14 торможение мгновенно добавляет 2/3 от текущего значения пластины шкалы, в течение одной секунды от начала до указателя, указывающего положение
Прочее
15 предел рабочей температуры-10 ℃ до + 60 ℃ RH 35 до 85%
16 Температурный Предел хранения-20 ℃ до + 60 ℃ RH 35-85%
Не помещайте счетчик под прямыми солнечными лучами и храните счетчик в коробке, чтобы предотвратить попадание посторонних предметов внутрь счетчика
17 пайки условия подвергают терминала около 3 мм в Луженая листовая сталь при температуре не выше 230 ℃, и оставьте ее на 3,5 секунд. После этого теста товары 7-14 остаются нормальными.
Температура пайки: Держите паяльный пистолет при температуре не выше 350 ℃, обратитесь в терминал для 3,5 секунд, и кончик самого терминала составляет около 3 мм в контакте с паяльный пистолет. После этого испытания товары 7-14 остаются нормальными
18 антистатическое использование сухой нейлоновой ткани три раза тестируется в одном направлении на поверхности прозрачного покрытия. Разница указателя на отметке составляет менее 1/3 от длины шкалы, и она вернется в нулевое положение через три секунды.
19 лампочек характеристики два белых светодиодный 2,8-3,0 V подсветка

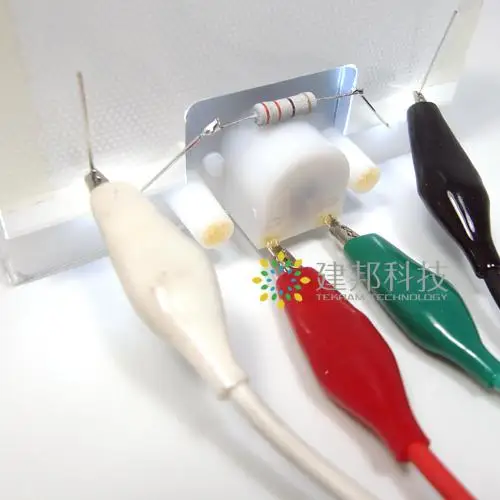

После подключения делителя напряжения в серии напряжение подсветки изменяется на 12 В, как показано на рисунке:
Флуоресцентный

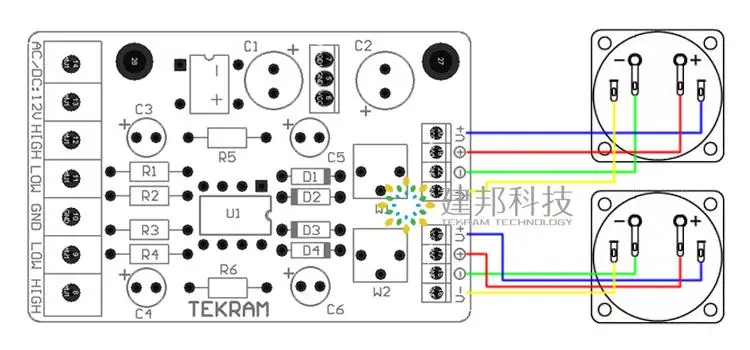

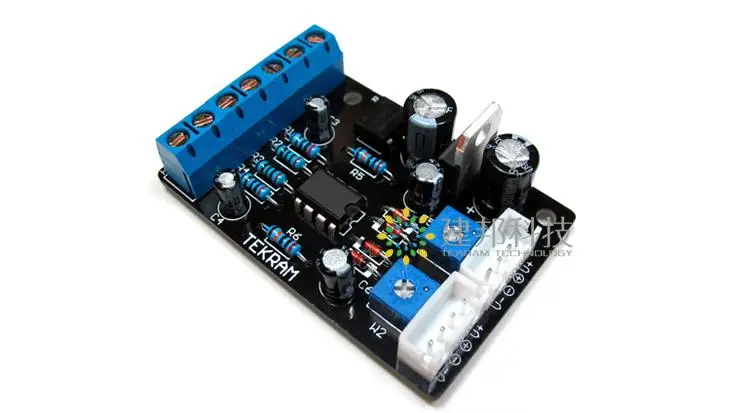

Плата драйвера VU Meter Инструкции по использованию:
1. Вход Сигнала: плата драйвера обеспечивает два способа ввода сигнала, вы можете выбрать один из них в соответствии с вашей ситуацией! (Напоминание: если сигнал принимается на тыльной стороне потенциометра громкости или на выходе усилителя мощности, поворотная стрелка будет управляться потенциометром громкости, то есть, когда громкость большая, указатель меняется, а когда громкость мала, то при этом курсор поворачивается незначительно.)
① Низкий, GND, низкий: это низкоуровневые Входные клеммы платы драйвера, которые используются для подключения аудиосигналов CD-плееров, компьютерных звуковых карт, преусилителей, И другое аудио-оборудование. Когда проводка, низкая, GND и низкая соответствуют: левый, наземный и правый каналы хороши.
(Отрегулируйте два потенциометра на плате драйвера для контроля амплитуды качания иглы. Если сигнал полностью включен, качание указателя не достигает ожидаемого значения, или громкость становится меньше, вы можете установить R2 на плате драйвера, резистор R3 удаляется. R2, R3, используются для привода платы для подключения высокоуровневого входного сигнала к сопротивлению затуханию земли. Он используется только при использовании высокоуровневого ввода, потому что нет возможности определить, какой входной сигнал вы используете. Метод, поэтому резисторы сварены во время производства. Легче удалить резисторы, чем припаять их. В конце концов, не у всех есть сварочное оборудование. Конечно, это очень особенная ситуация, и вам не нужно ее снимать!)
②HIGH, GND, HIGH: это высокоуровневые Входные клеммы платы драйвера, которые используются для подключения сигнала питания, усиленного усилителем мощности. Схема затухания, встроенная в плату драйвера, ослабляет выходную мощность с высокой интенсивностью усилителя мощности и отправляет ее в IC драйвера, схема затухания содержит только что упомянутые резисторы R2 и R3. При подключении выходных терминалов усилителя мощности, два высоких клемм платы драйвера соединены с двумя красными клеммами усилителя мощности и двумя черными клеммами усилителя мощности. Выберите любой из них для подключения к терминалу GND платы драйвера.
2. Выход привода:
V +, V-, клеммы: это два набора 12 в выходной мощности с подсветкой, предоставленные платы драйвера для подсветки счетчика. Перед размещением заказа рекомендуем внимательно ознакомиться с одинаковая напряжение и положительный и отрицательный направления может иметь разный метраж, светильник источник при подключении.
+, -, Терминал: это выходной терминал счетчика привода платы, соответственно подключенный к терминалам «+» и «-» двух уровневых метров. При подключении обратите внимание на положительные и отрицательные стороны.
3. Параметры источника питания:
Рабочее напряжение: переменный/постоянный ток 12-15 В переменного и постоянного тока двойного назначения, широкое рабочее напряжение (рекомендуется использовать независимый силовой трансформатор или независимую обмотку для источника питания!)
Номинальная мощность: 3 Вт
4. Размер печатной платы: 60*39 мм
