Особенности:
1. Используйте передовую технологию Модуляции FM с фазовой блокировкой (PLL), чтобы сделать качество звука более реалистичным, более стабильной работой и без изменения долгосрочной рабочей частоты.
2. Аудио выделенный низкий уровень шума операционный усилитель используется в качестве предварительного усилителя микрофона, с очень низким энергопотреблением и минимальными помехами.
3. Отключение питания автоматически запоминает частоту перед выключением питания
4. С использованием высокоточной пластырь кварцевый кристалл Стабилизация частоты, температура, изменение напряжения, частота передачи больше не дрейфует
5. Компьютерная сторона настраивает частоту передачи через последовательный порт, Частотный выход точный, и регулируемый диапазон широкий.
Параметры продукта:
Выходная мощность: 100 мВт
Диапазон отклика аудио частоты: 50 Гц-18 кГц
Частота передачи: 76,0 МГц-108,0 МГц (настройка частоты передачи через хост-компьютер компьютера)
Режим модуляции: Стандартный FM
Канал: моно
Напряжение питания: DC 3,0 V-5,0 V
Рабочий ток: 35 мА
Передающая антенна: 75 см стержневая антенна
Расстояние излучения: модуль fm-передатчика подключен к стандартной стержневой антенне длиной 75 см, а радио оснащено PL-660 Desheng. Открытая крышка покрыта радиусом 100 метров. (Примечание: расстояние запуска только для справки, из-за разницы в окружающей среде использования)
Инструкции по использованию:
1. Источник питания

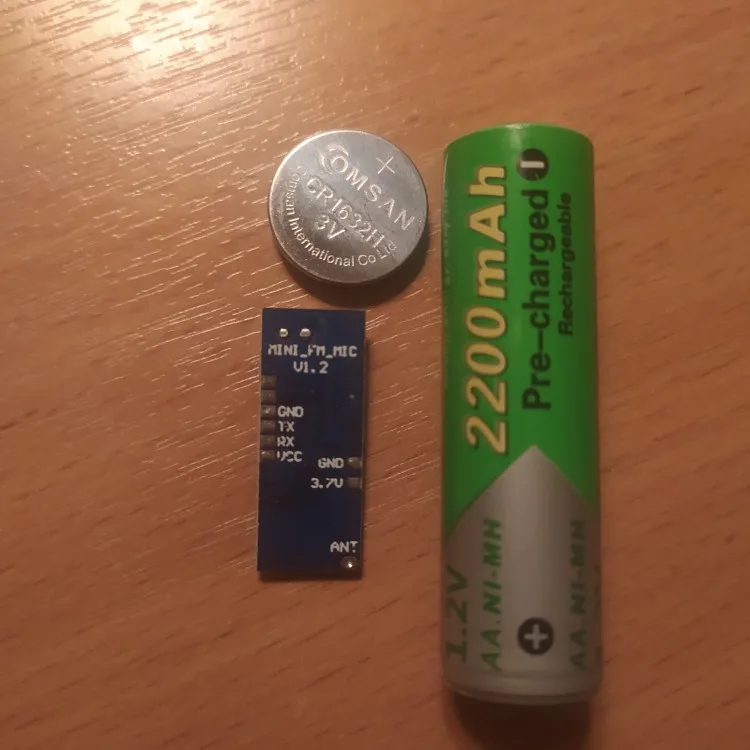

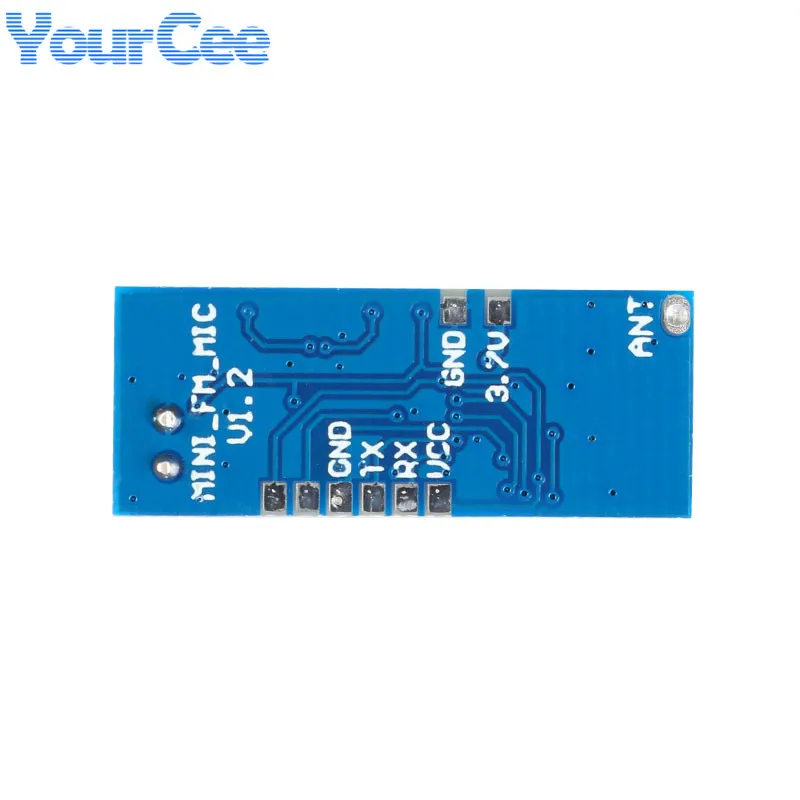

Задняя часть модуля соответствует порт GND, 3,7 V подключается к отрицательные и положительные клеммы источника питания (аккумулятор) И блок питания рекомендуется использовать батарею или трансформатор понижающий регулятор. Переключение источников питания без фильтров (например, мобильный телефон зарядные устройства, зарядное устройство и ВКЛ-ВЫКЛ DC-DC источники питания) не может использоваться. В противном случае высокочастотные помехи, генерируемые блоком питания, могут повлиять на нормальную работу этого модуля. Нормальное рабочее напряжение данного модуля составляет 3,0-5,0 V, и источника питания напряжение не должно превышать этого диапазона.
2. Антенна
Порт ANT используется для подключения fm-антенны. Чтобы лучше передавать fm-сигнал, рекомендуется подключить антенну стержня длиной 75 см, а возле антенны Нет препятствий.
3. Регулировка частоты
Этот модуль должен настроить свою частоту передачи с компьютером (для получения подробной информации см. Метод настройки частоты в нижней части страницы деталей).
Меры предосторожности:
1. Пожалуйста, подтвердите правильность полярности питания и напряжения питания, а затем включите питание. Если входное напряжение превышает 5 В или положительные и отрицательные полюсы источника питания перевернуты, модуль может быть навсегда поврежден.
2. Рука не может коснуться задней части модуля во время работы, чтобы не повлиять на нормальную работу модуля.
Метод и шаги настройки частоты:
1. Метод подключения USB к TTL модулю и этому модулю
(1) Подключите порты GND, RXD, TXD и 5 В USB к модулю TTL к GND, TX, RX и VCC этого модуля соответственно.
2. Установите драйвер последовательного модуля USB в TTL
1. Установите CH341SER-V3.3 [2012,02]. EXE в папке драйвера CH341SER-V3.3USB к модулю последовательного порта
2. Установка всплывающих точек
3. Ожидание-установка успешно
(2) подключите модуль порта USB-to-serial и модуль и вставьте модуль USB-to-serial port в компьютер, дождитесь автоматической установки драйвера. После завершения автоматической установки Откройте Диспетчер устройств и проверьте серийный номер, соответствующий модулю USB-to-TTL
3. Установите инструмент конфигурации последовательного порта инструменты последовательного порта V1.2, сразу Откройте проект установки в папке и установите по умолчанию.
(1) после завершения установки нажмите инструменты последовательного порта V1.2 на рабочем столе, чтобы открыть инструмент конфигурации последовательного порта.
(2) Выберите порт нашего модуля USB в TTL, нажмите COM6, чтобы открыть последовательный порт, вы можете установить частоту модуля в инструменте, введите частоту в поле ввода настройки частоты (до 76,0-108,0) и нажмите на одну запись, следующее показывает, что запись успешна. Конечно, вы не можете использовать этот инструмент для его установки. Вы можете обратиться к инструкциям инструмента другим способом и отправить команду AT, чтобы иметь тот же эффект.
(3) Вы также можете прочитать частоту и версию модуля через этот инструмент и нажать кнопку «Чтение», чтобы вернуть информацию о текущей частоте и версии модуля.
Изменение чувствительности микрофона:
Этот модуль может изменить чувствительность звукоснимателя микрофона, изменив отрицательные отзывы о сопротивлении цепи усилителя микрофона для удовлетворения индивидуальных требований пользователя к специальной чувствительности. По умолчанию отрицательные отзывы резистора микрофонного усилителя составляют 82K Ом. Повышенная чувствительность этого резисторного микрофона увеличивается, а чувствительность микрофона снижена.
