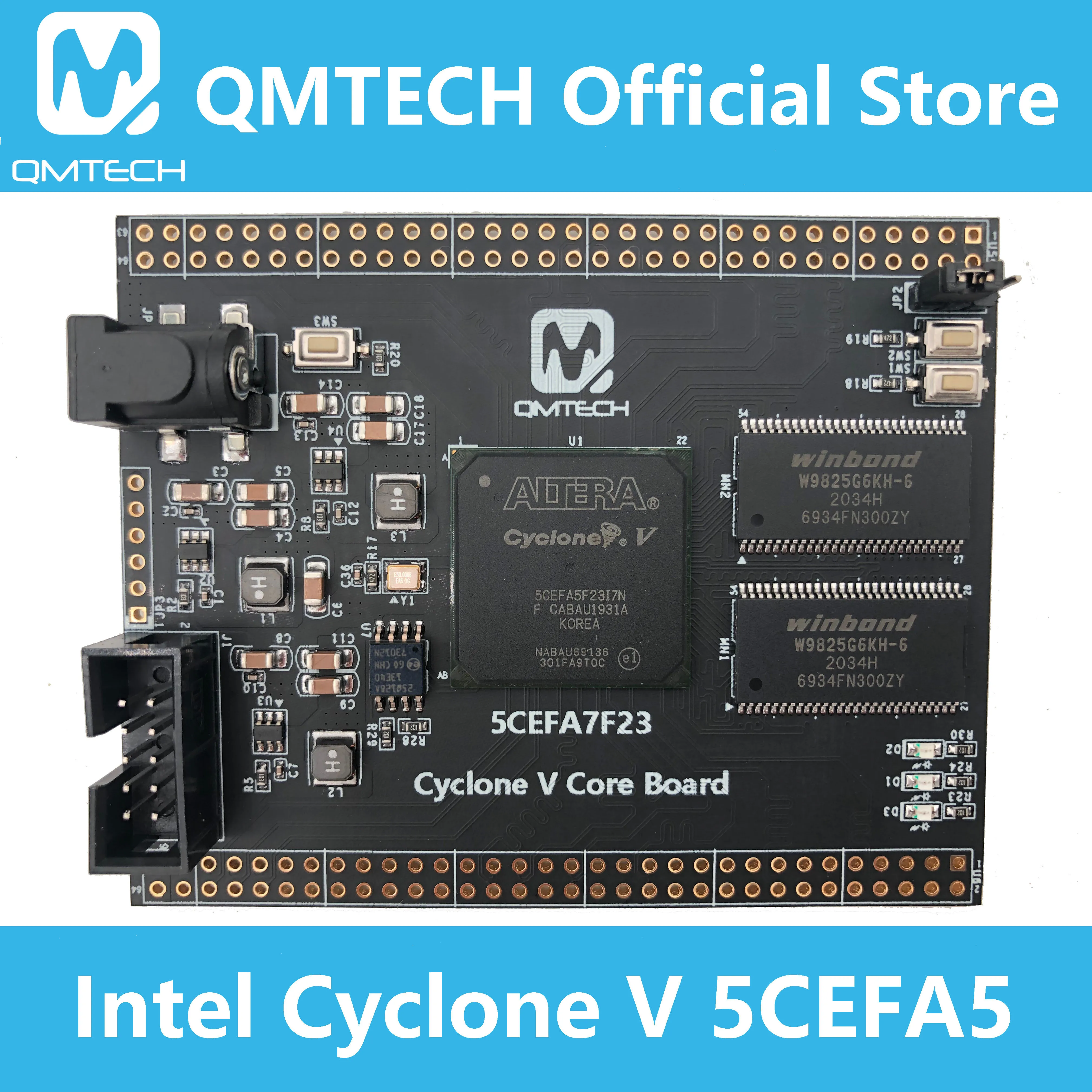

QMTECH Altera Intel FPGA Core Board Cyclone V CycloneV 5CEFA5F23 SDRAM

Бортовой FPGA: 5CEFA5F23;

Бортовой внешний FPGAКристальная частота:50 МГц;

5CEFA5F23 имеет богатый RAMРесурс до 4 460kb;

5CEFA5F23 имеет 77K ячейки логики;

Бортовой микронN25Q128ASPI Flash, 16M байт для пользовательского кода конфигурации;

Бортовой Winbond 32MBX2 SDRAM, W9825G6KH-6;

Бортовой источник питания для FPGA с помощью TPS563201 широкий диапазон входного сигнала DC/DC;

5CEFA5F23 основной плате имеет два 64p, 2,54 мм Шаг заголовки для удлинения 108 пользователей IOs. Все 108 пользователей IOs точно разработаны с подходящей длиной;

Основная плата 5CEFA5F23 имеет 3 пользовательских переключателя;

Основная плата 5CEFA5F23 имеет 2 пользовательских светодиода;

5CEFA5F23 основной плате имеет интерфейс JTAG, используя 10p, 2,54 мм pitch заголовок;

5CEFA5F23 основная плата PCB Размер: 6,7 см x 8,4 см;

По умолчанию источник питания для платы: 1A @ 5 в постоянного тока, тип заголовка постоянного тока: DC-050, 5,5 мм x 2,1 мм;

Упаковочный лист:

Одна основная плата QMTECH_5CEFA5F23_SDRAM.

Схема, руководство пользователя, программа тестирования предоставляется через Github:Https://github.com/ChinaQMTECH/QM_CYCLONE_V
