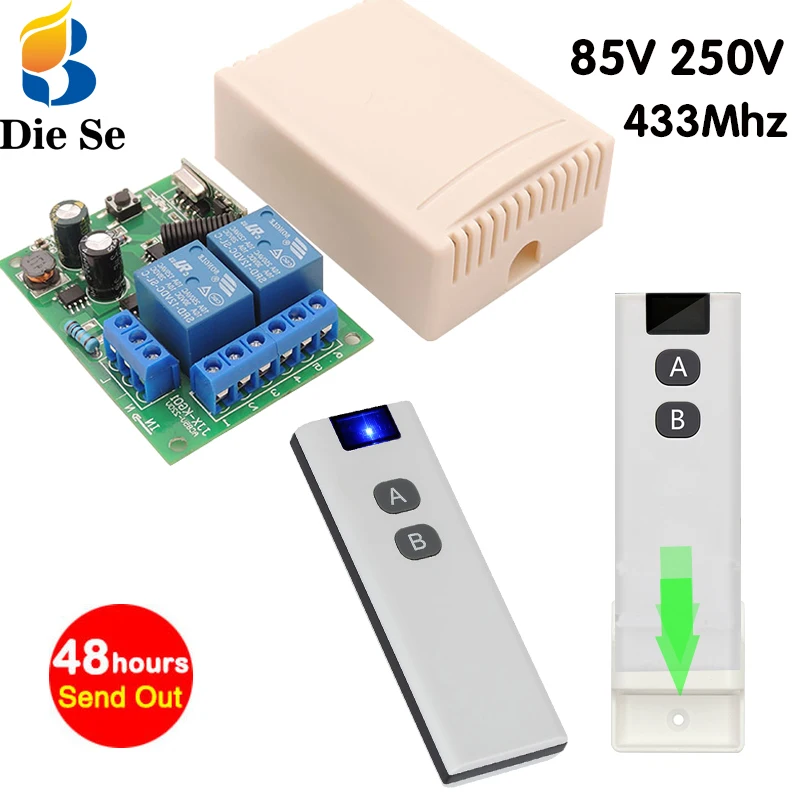

433 МГц универсальный переключатель дистанционного управления AC 110 В 220 В 2CH радиочастотный передатчик и приемник модуль гаражные ворота дверной светильник
Область применения продукта
Продукты могут использоваться в освещении, гаражных дверях, дверях затвора, занавесках с дистанционным управлением, двигателях постоянного тока, двигателях заднего хода. И многое другое
Посылка включает в себя
Опция посылка 1:
Модуль приемника * 1 шт. (включая корпус) и 1 шт. пульт дистанционного управления (аккумулятор в комплект не входит)
Опция посылка 2:
Модуль приемника * 1 шт. (включая корпус) и 2 шт. пульт дистанционного управления (аккумулятор в комплект не входит)
Опция посылка 3:
Модуль приемника * 1 шт. (включая корпус) и 3 шт. пульт дистанционного управления (аккумулятор в комплект не входит)
Опция посылка 4:
Модуль приемника * 1 шт. (включая корпус)
Опция посылка 5:

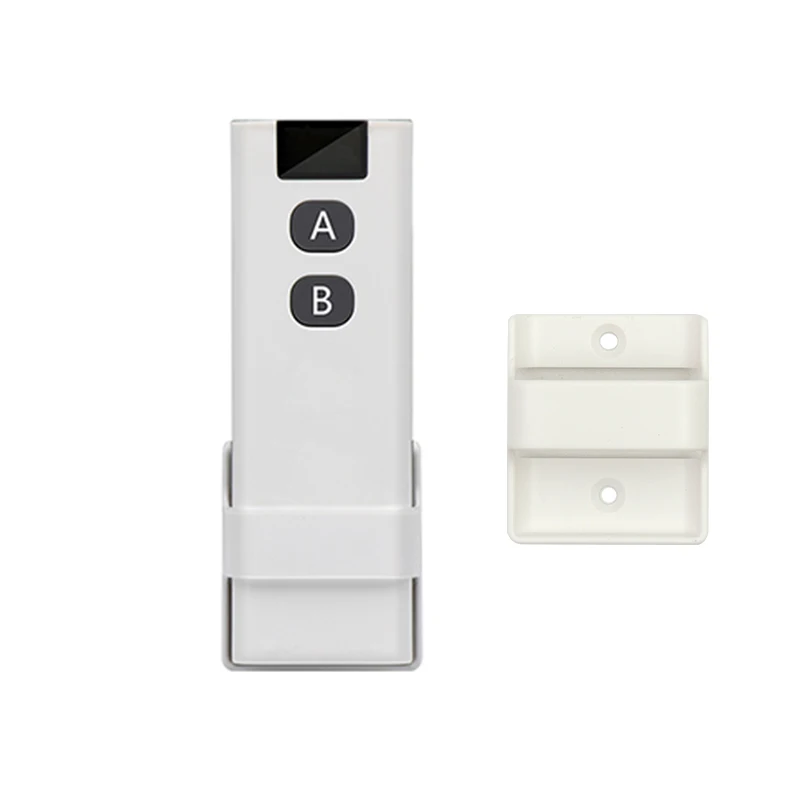

1 шт. пульт дистанционного управления (аккумулятор в комплект не входит)
Дисплей
Технические данные
Входная мощность: 85 В-250 В переменного тока
Ток в режиме ожидания: <8.5ма
Частота RF: 433 м
Режим работы RF: супергетеродинный
Чувствительность приема: > 97 дБм
Расстояние передачи: 20-100 м (открытое пространство)
Режим декодирования: Программное обеспечение MCU декодирование
Удаленное Хранение: 25 шт.
Поддержка удаленного типа: код обучения (кодировка 1527)
Режим работы: Мгновенный, переключаемый
Тип проводки: стационарный терминал
Выходной терминал: нет, NC , COM

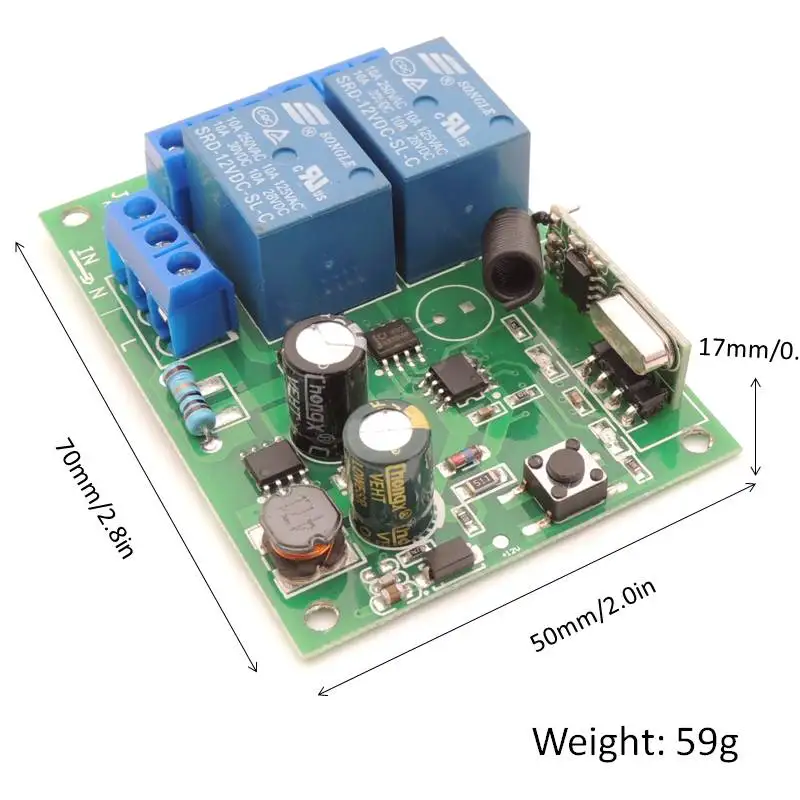

Размер печатной платы: 68*47*26 мм (Д, Ш, в)

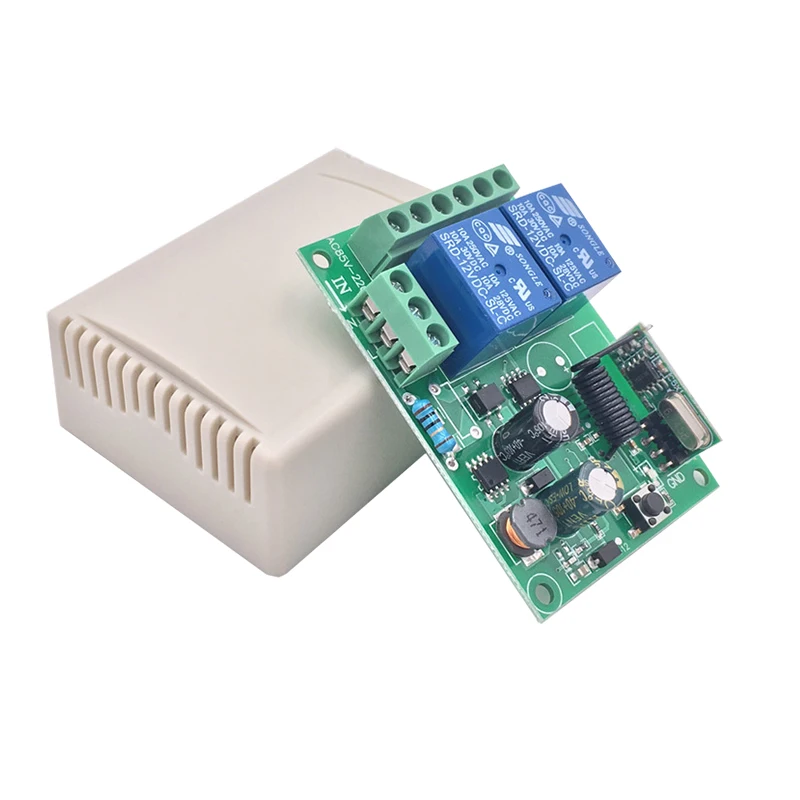

Дисплей Продуктов
Советы:
Все наши продукты высокого качества!Если у вас есть другие потребности, пожалуйста, не стесняйтесь покупать их в нашем магазине.
Нажмите здесь, чтобы найти больше

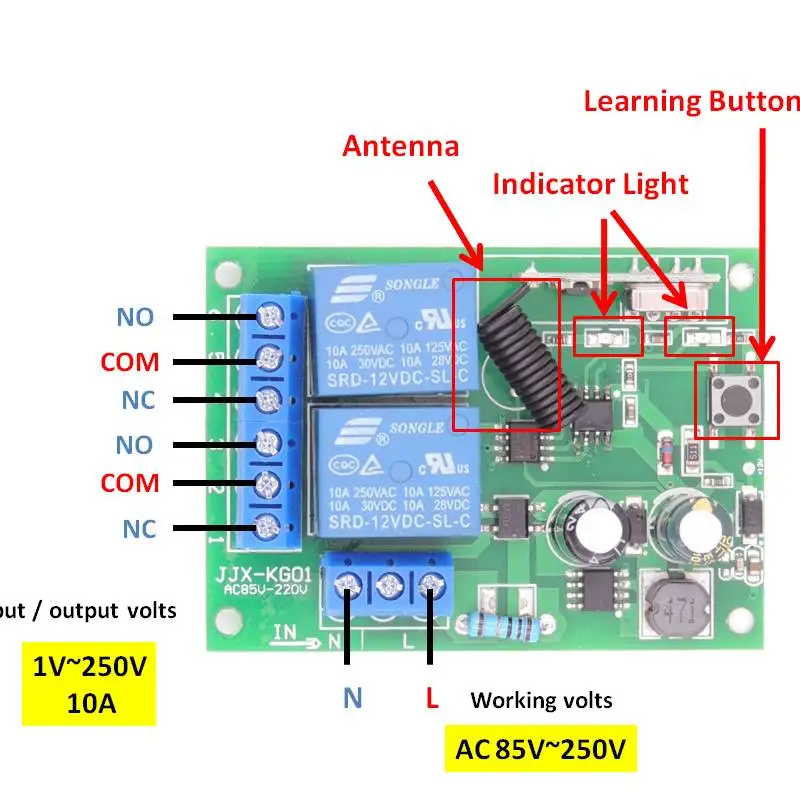

Схема проводки
L (прямой провод): вход 85-250 В прямой провод
N (нейтральный провод): вход 85-250 В нейтральный провод
NC: нормально закрытый выход
COM: общий порт
НЕТ: нормально открытый выход

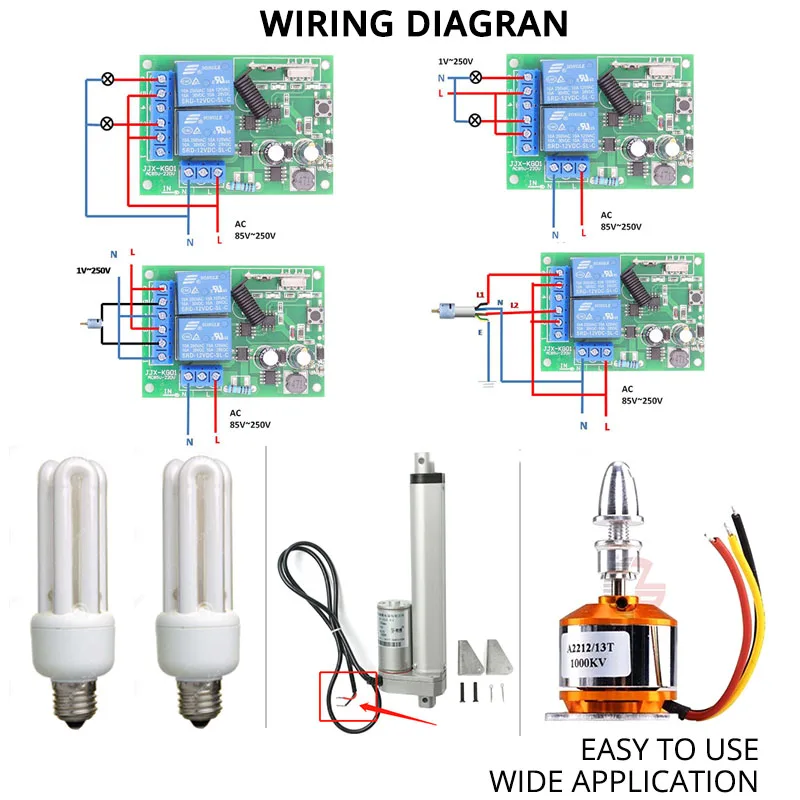

Режимы подключения цепи
Режим работы
Вы можете сочетать пульт дистанционного управления с модулем переключателя приемника в 3 режимах.
Режим дистанционного управления 1:Мгновенный режим
Нажмите и удерживайтеОдна кнопка->На; Отпустите кнопку->Скидка
Подробности:
Нажмите одну кнопку (на Пульт дистанционного управления) , Реле (на плате приемника) поворачивается кВключения ;
Отпустите кнопку, реле поворачивается кОтключения.
Режим дистанционного управления 2:ТумблерРежим
Нажмите одну кнопку->На; Нажмите на ту же кнопку снова->Скидка
Подробности:
Нажмите одну кнопку (на Пульт дистанционного управления) один раз , Реле (на плате приемника) поворачивается кВключения;
Нажмите то же самое Кнопка Снова , Реле поворачивается к Выключение.
Режим дистанционного управления 3: ЗащелкивающийсяРежим
Нажмите кнопку «A»->На; Нажмите кнопку «B»->Выкл (в то же время на другом канале)
Подробности:
Нажмите одну кнопку (наПульт дистанционного управления) один раз, Реле (на плате приемника) поворачивается кВключения;
Нажмите другой Кнопка, Реле поворачивается кВыключение ( В то же время на другом канале ).
-Часть 1:Удалите имеющиеся данныеО режиме дистанционного управления
Примечание: Когда вы получаете наши продукты, он может быть установлен в одном удаленном режиме случайным образом, потому что каждый продукт получил тест, когда он может быть аранжирован для отправки. Поэтому, пожалуйста, удалите имеющиеся данные о Дистанционный режим Для первого применения.
Нажмите кнопку обучения наПлата модуля переключателя приемника8 раз,Существующие данные успешно удаляются.
После удаления данных весь пульт дистанционного управления больше не может работать.
-Часть 2:Настройка режима дистанционного управления
Настройка:Мгновенный режим
Шаг 1
Нажмите кнопку обучения на доске приемника один раз.
Подождите немного, светодиодный индикатор выключится, указав, что вы ввели режим обучения.
Шаг 2
Нажмите одну кнопку на пульте дистанционного управления, светодиодный индикатор на плате приемника включится, затем выключится, указав, что кнопка получена.
Шаг 3
Нажмите еще одну кнопку на пульте дистанционного управления, чтобы снова включить и выключить светодиодный индикатор.
Подождите 3 секунды, светодиодный индикатор снова включится, указав, что система готова к использованию.
Настройка:Режим переключения
Шаг 1
Дважды нажмите кнопку обучения на плате приемника.
Подождите немного, светодиодный индикатор выключится, указав, что вы ввели режим обучения.
Шаг 2
Нажмите одну кнопку на пульте дистанционного управления, светодиодный индикатор на плате приемника включится, затем выключится, указав, что кнопка получена.
Шаг 3
Нажмите еще одну кнопку на пульте дистанционного управления, чтобы снова включить и выключить светодиодный индикатор.
Подождите 3 секунды, светодиодный индикатор снова включится, указывая, что система готова к использованию
Набор: L Atched Mode
Шаг 1
3 раза нажмите кнопку обучения на доске приемника.
Шаг 2
Нажмите одну кнопку на пульте дистанционного управления,
Шаг 3
Нажмите другую кнопку на пульте дистанционного управления
Подождите 3 секунды, светодиодный индикатор снова включится, указывая, что система готова к использованию
На странице сведений об изделиях доступно демонстрационное видео.
* Если вы не понимаете четко. Пожалуйста, отправьте нам сообщение. Мы сделаем все возможное, чтобы обслуживать каждого из наших клиентов. Наслаждайтесь покупками! *
