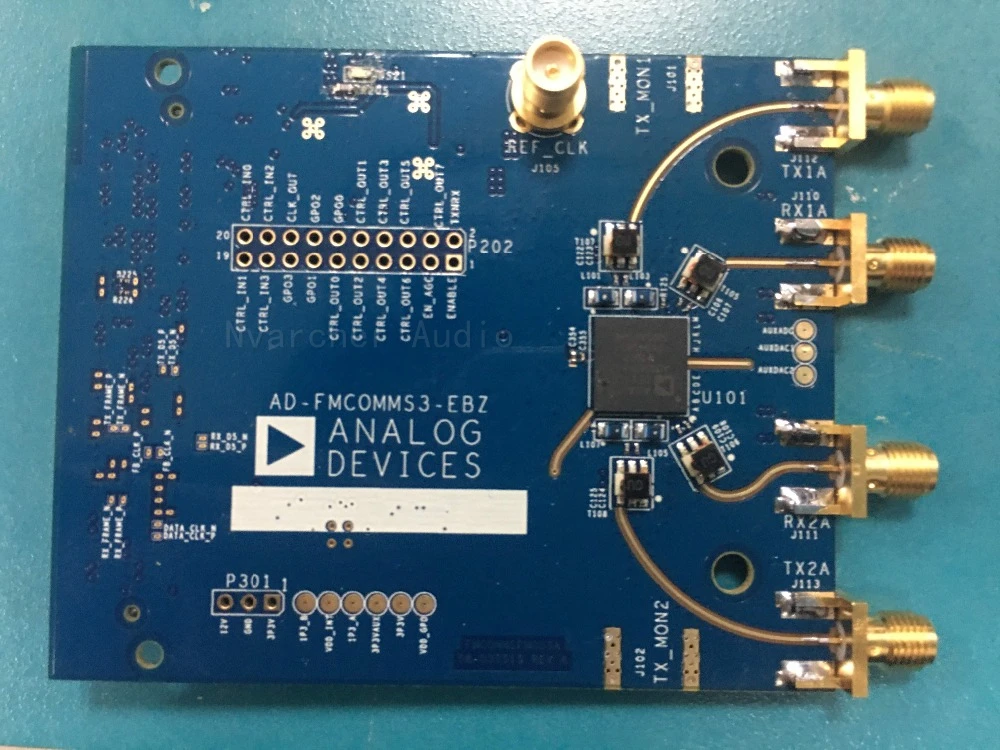

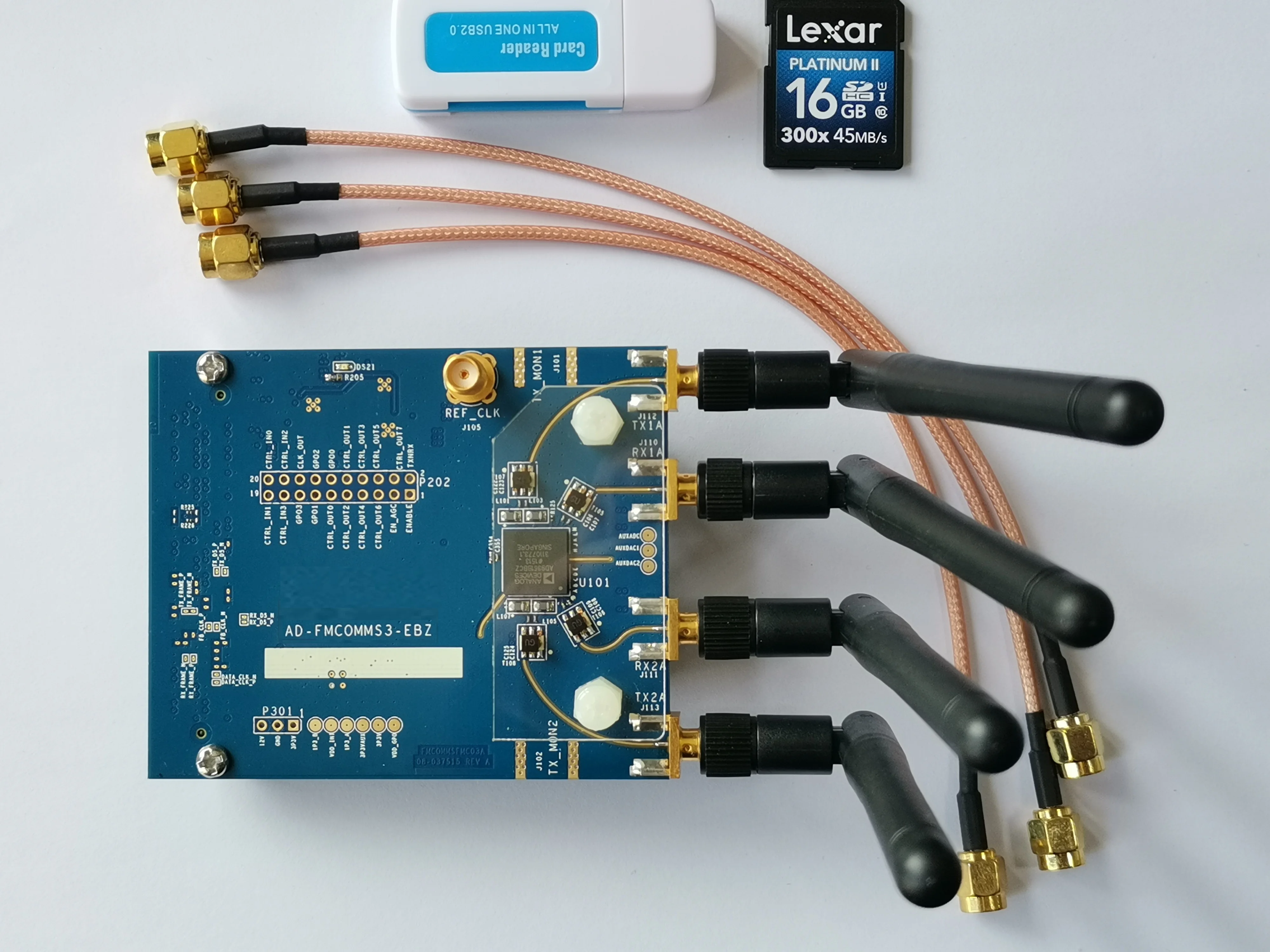

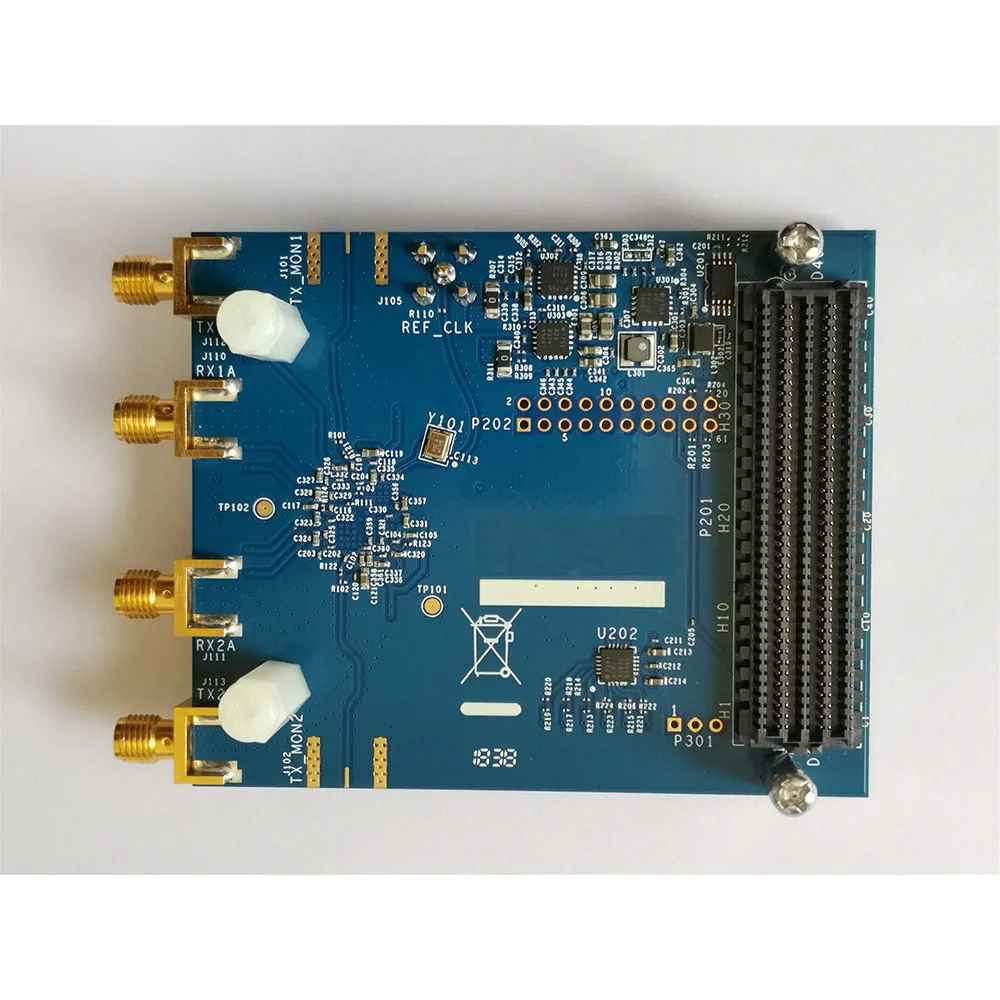

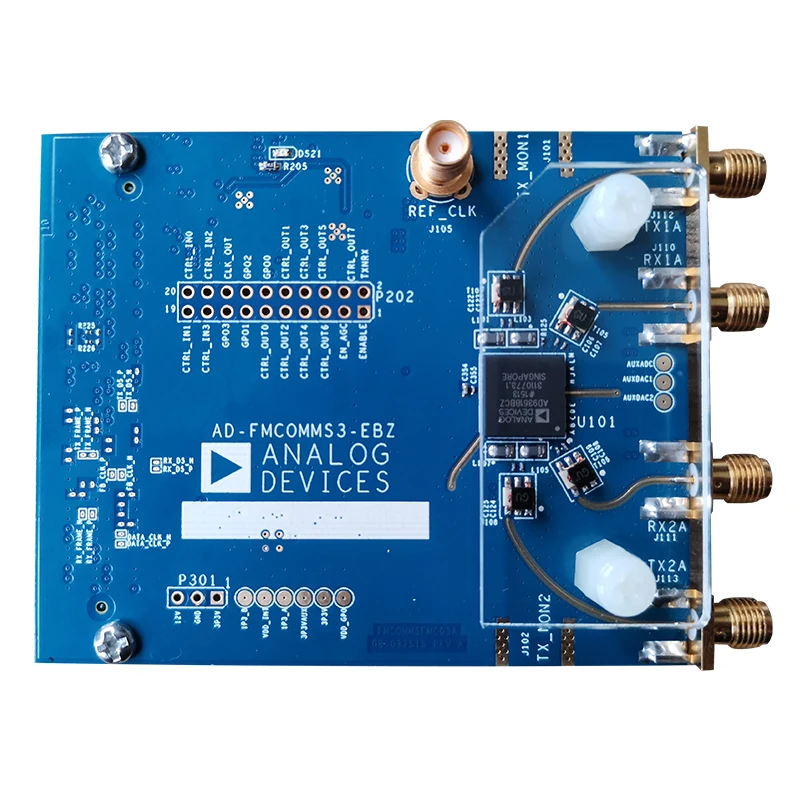

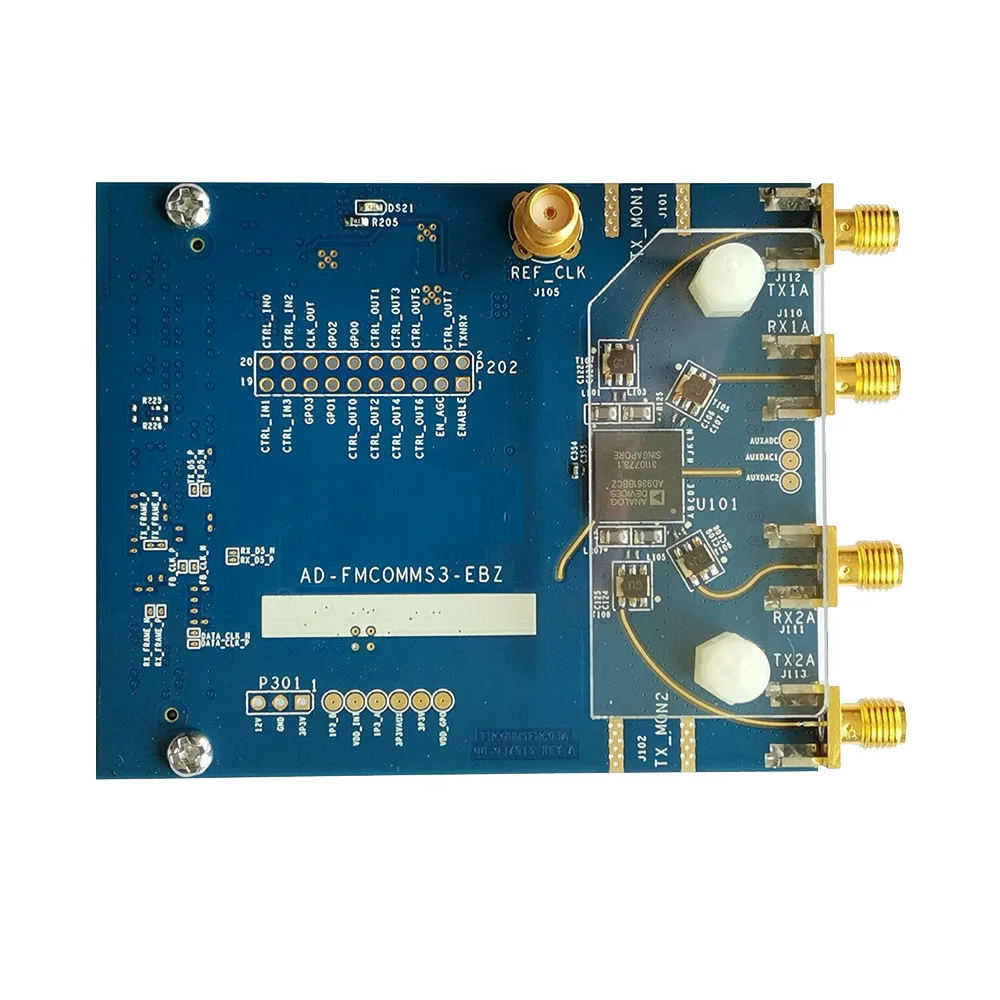

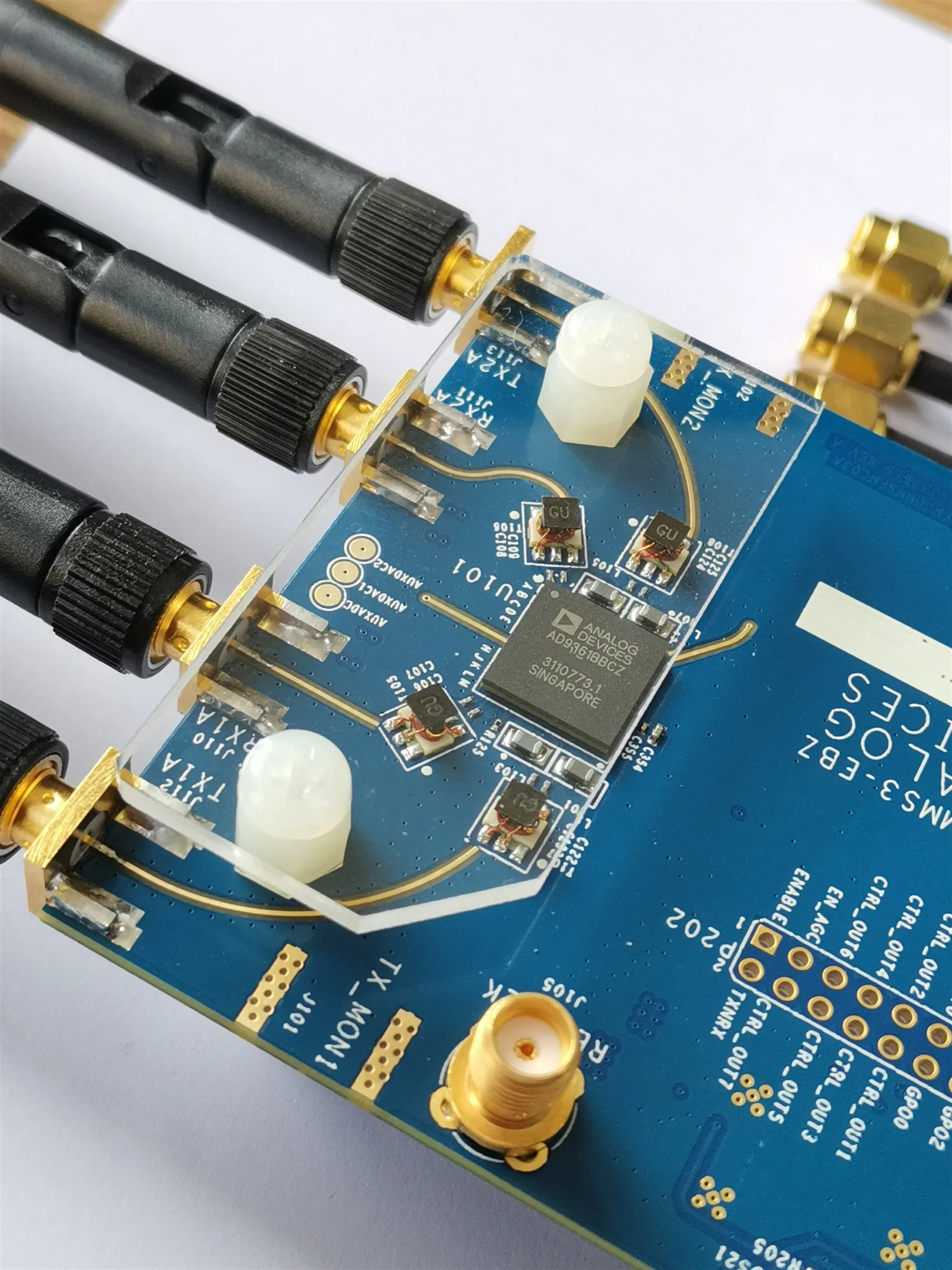

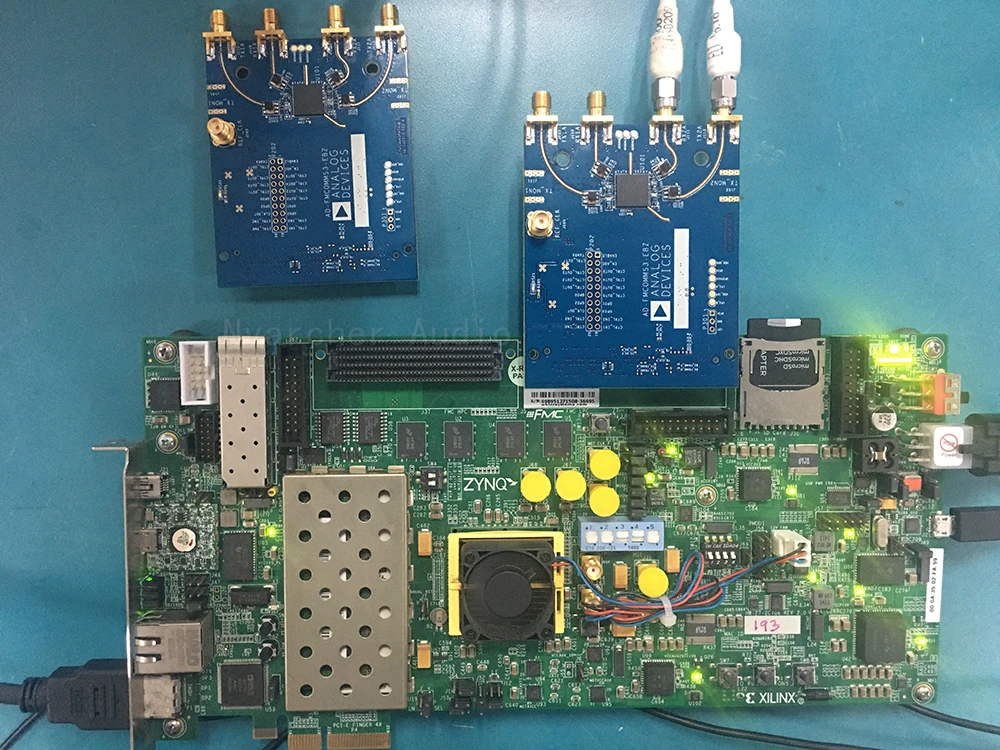

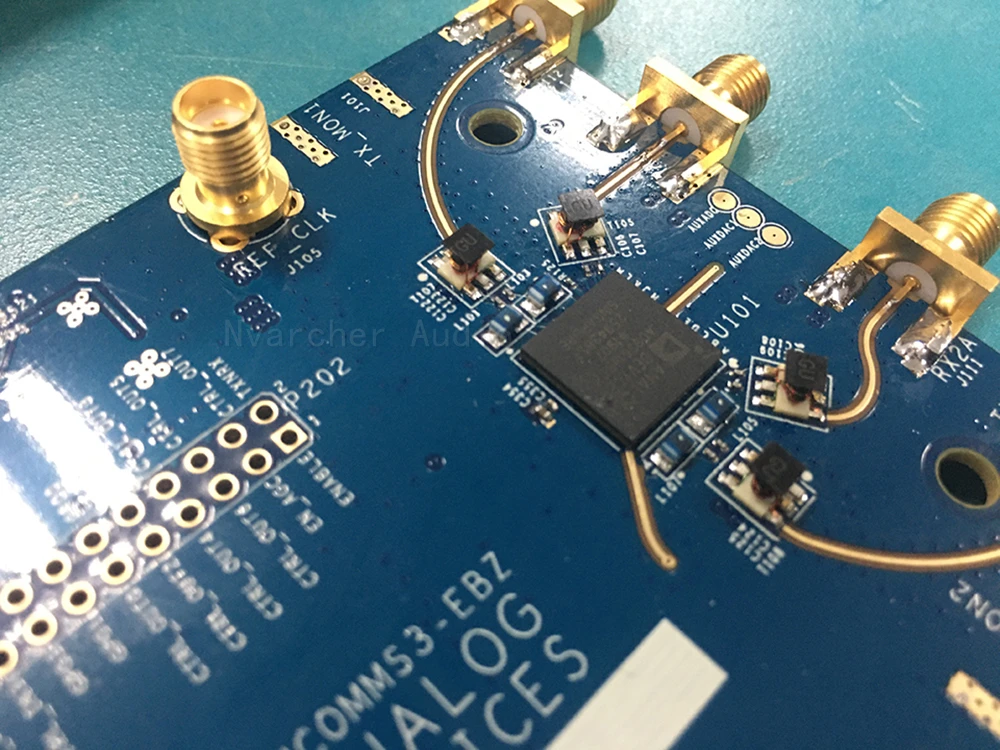

AD-FMCOMMS[234]-карта EBZ-это высокоскоростной аналоговый модуль FMC, предназначенный для демонстрации AD9361, высокопроизводительный высокоинтегрированный радиочастотный agile трансивер, предназначенный для RF, такие как 3G и 4G базовые станции и SW программное обеспечение определенные радиостанции. В настоящее время большинство программного обеспечения для разработки радиопродуктов и проверки радиочастотных чипов используют эту плату.
ВЧ 2 × 2 трансивера со встроенным модулем 12-цап и АЦП
Диапазон частот TX: 47 МГц до 6,0 ГГц
Диапазон частот RX: 70 МГц до 6,0 ГГц
Поддержка работы TDD и FDD
Настраиваемая пропускная способность канала: <200 кГц до 56 МГц
Двухканальный приемник: 6 дифференциальных или 12 одиночных входов
Отличная чувствительность приемника с уровнем шума 2 дБ (800 МГц LO)
Управление коэффициентом усиления RX
Мониторинг и контроль сигнала в реальном времени для ручного усиления
Независимое автоматическое управление коэффициентом усиления
Двойные передатчики: 4 дифференциальных выхода
Широкополосный передатчик высокой линейности
TX EVM: ≤− 40 дБ
TX шум: ≤− 157 дБм/Гц минимального уровня шума
TX монитор: динамический диапазон ≥ 66 дБ, точность = 1 дБ
Интегрированный фракционно-N Частотный синтезатор
2,4 Гц Максимальная местная осциллятор (короче спереди и длиннее сзади) размер шага
Синхронизация нескольких устройств
Цифровой интерфейс CMOS/LVDS
Для детального ознакомления с параметрами и ресурсами см. Официальную страницу введения продукта ADI:
Https://wiki.analog.com/resources/eval/user-guides/ad-fmcomms3-ebz
