Запуск: Нажмите кнопку ВКЛ/ВЫКЛ. Оборудование запустится примерно через 20 секунд.
Выключение: сохраняйте нажатие на кнопку ВКЛ/ВЫКЛ в течение 5 секунд
Режим работы:
Касание: Нажатие соответствующей области дисплея на экране, соответствующая функция
Всплывет операция или меню.
Мышь: Может использоваться как проводная, так и беспроводная мышь. Мышь может использоваться
После того, как USB вставляется в левый USB порт. Соответствующие функции могут быть
Управляется щелчком мыши на соответствующей области отображения. Некоторые значки
Небольшой размер, поэтому рекомендуется управлять мышью.
Работа частотного и частотного диапазона
При касании разрядной частоты МГц всплывает меню выбора диапазона частот.
После выбора соответствующего диапазона частот нажмите кнопку exit, чтобы возвратиться к
Интерфейс ожидания. В этом интерфейсе вы также можете управлять PRE, ATT, MODE, SPLT и
AGC функции.
TS пошаговые выбор
Коснитесь или нажмите соответствующий бит частоты, чтобы выбрать его как текущий бит TS, и поверните
Большое колесо или колесо мыши для регулировки.

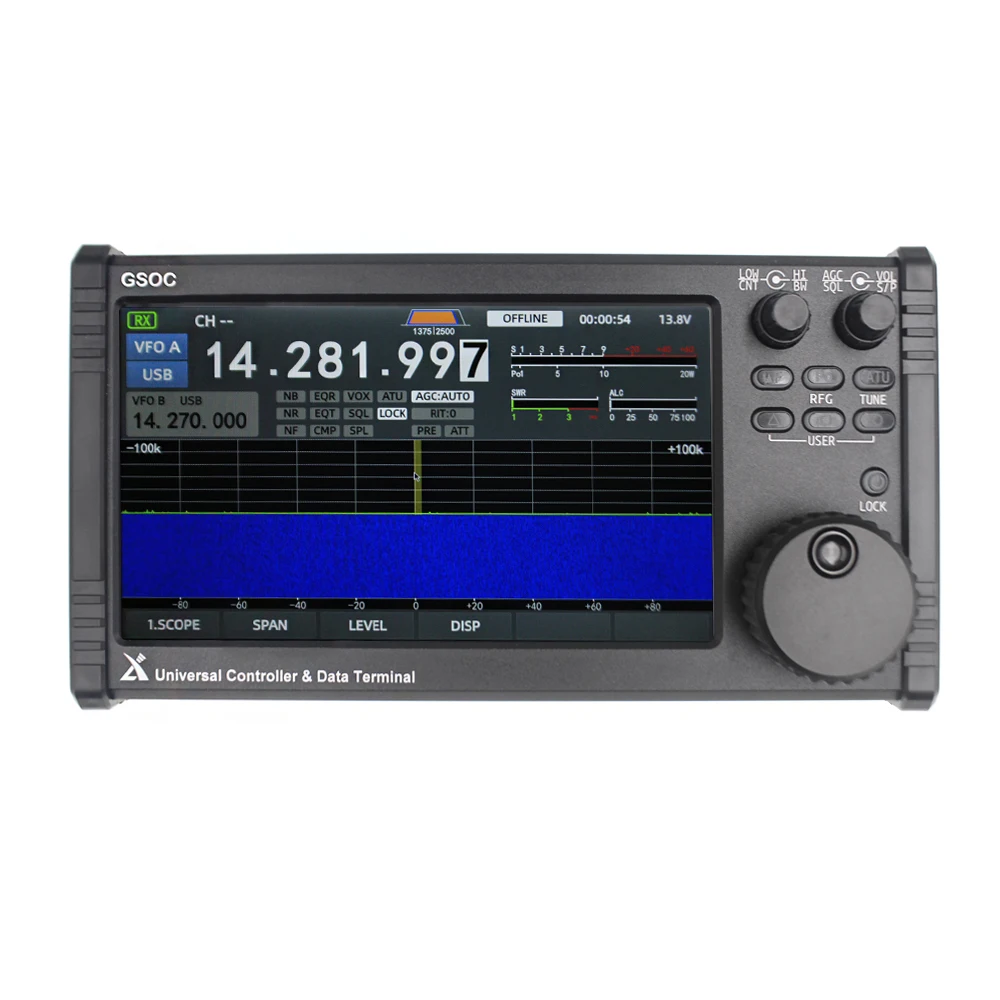

Многофункциональная ручка в верхней части
Левая ручка: Центральный режим фильтра \ выбор режима полосы пропускания. Поверните наружную и внутреннюю ручку
Ручка для одновременной регулировки параметров фильтра.
Правая Ручка: в настоящее время включена только функция регулировки громкости внутренней ручки.
Функция трех настраиваемых кнопок не включена.
Многофункциональное меню внизу
1.
Сфера применения
Диапазон: выбор полосы пропускания спектра
Уровень: выбор уровня
DISP: Пользовательские настройки цвета спектра
2.
Радио
Модем: интерфейс модулятора-демодулятора
T/R EQ: передача и получение настроек эквалайзера
DSP: Настройка функции цифровой обработки сигнала. Элементы, которые нужно отрегулировать, могут быть выбраны
В меню. Непрерывно нажимая элемент, вы можете переключать несколько регулировочных элементов
С таблицей размеров.
Система: Настройка системы. Метод работы такой же, как и выше.
* Обратите внимание, что для выхода из меню необходимо нажать кнопку exit в меню.
Метод проводки хоста и GSOC
Источник питания: подключен ли он к G90 или X5105, внешний источник питания
Требуется для питания GSOC отдельно. Хост не может обеспечить достаточную мощность.
Диапазон напряжения питания: 11 ~ 14 В постоянного тока

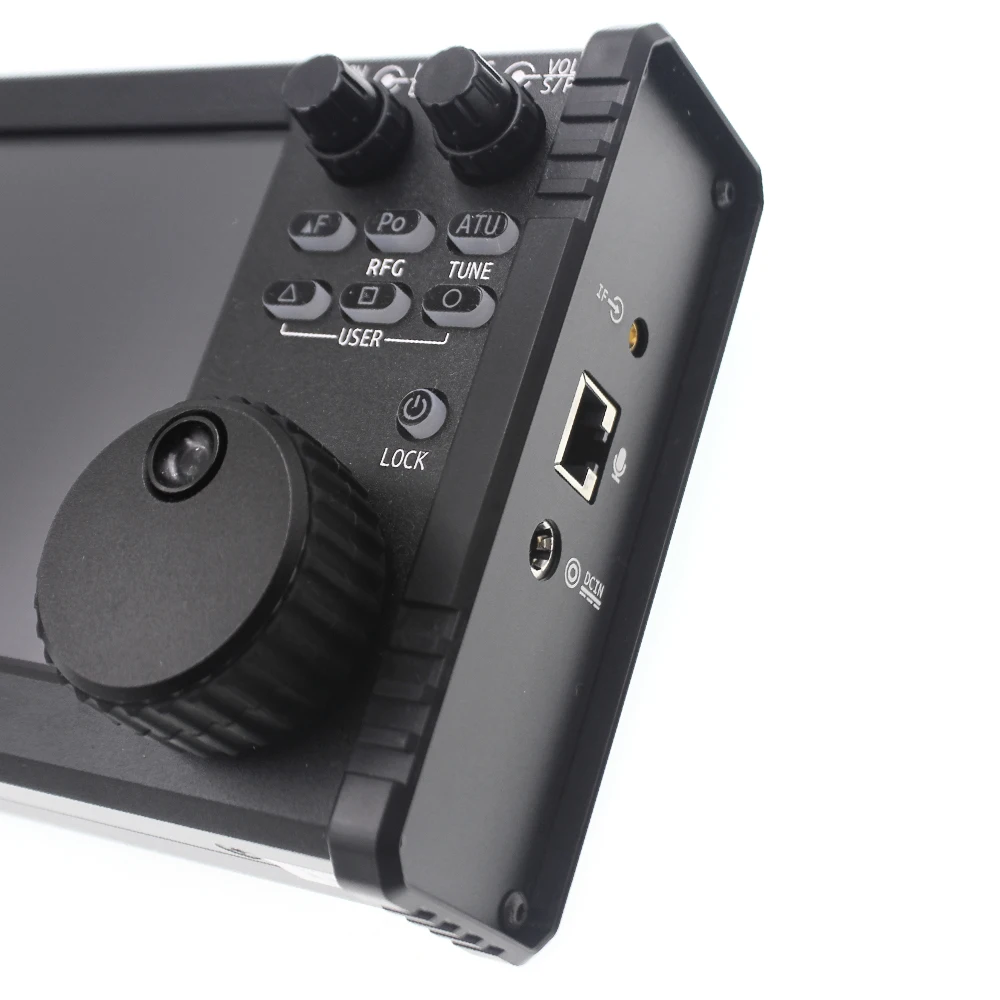

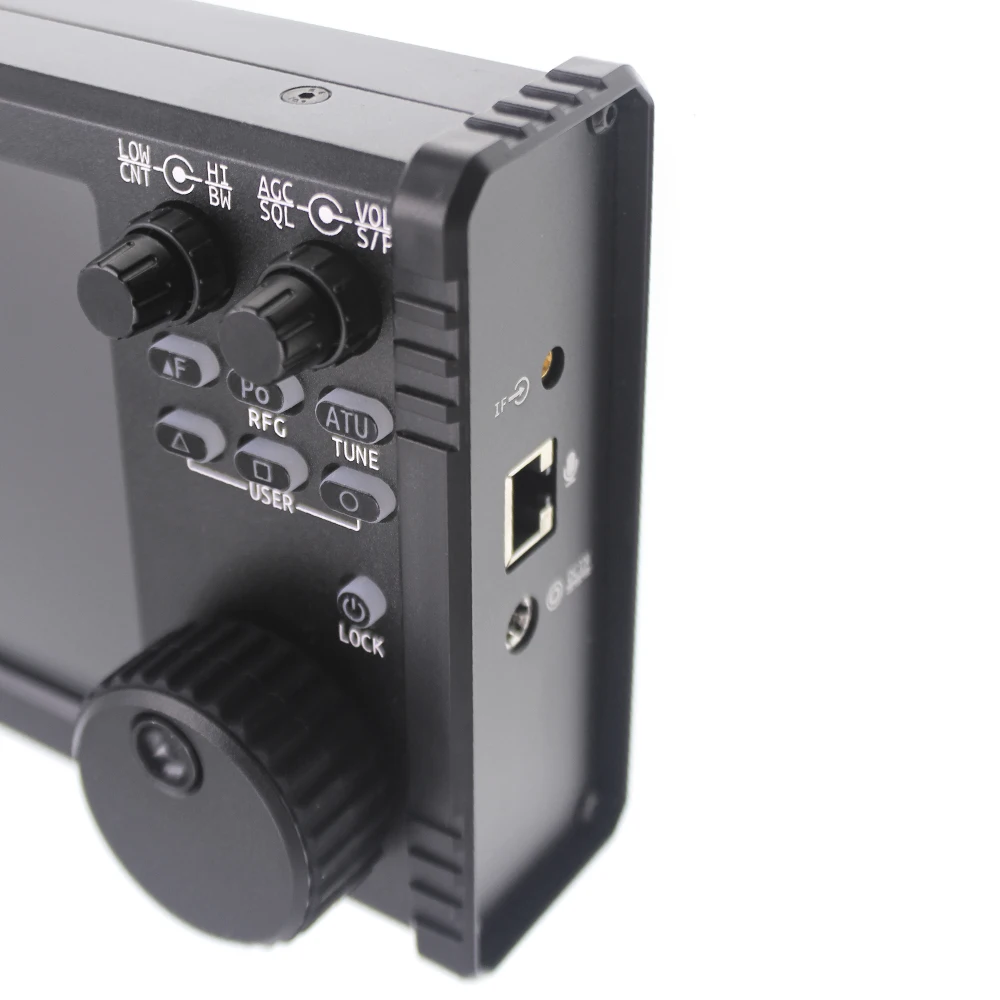

Внешний порт питания постоянного тока находится на правой стороне.
Ручной микрофон: вставьте его в ручной порт микрофона с правой стороны.
Если сигнал: Подключите его к входному порту IF на правой стороне
Левая сторона: обеспечивают два порта USB и разъем для карты TF

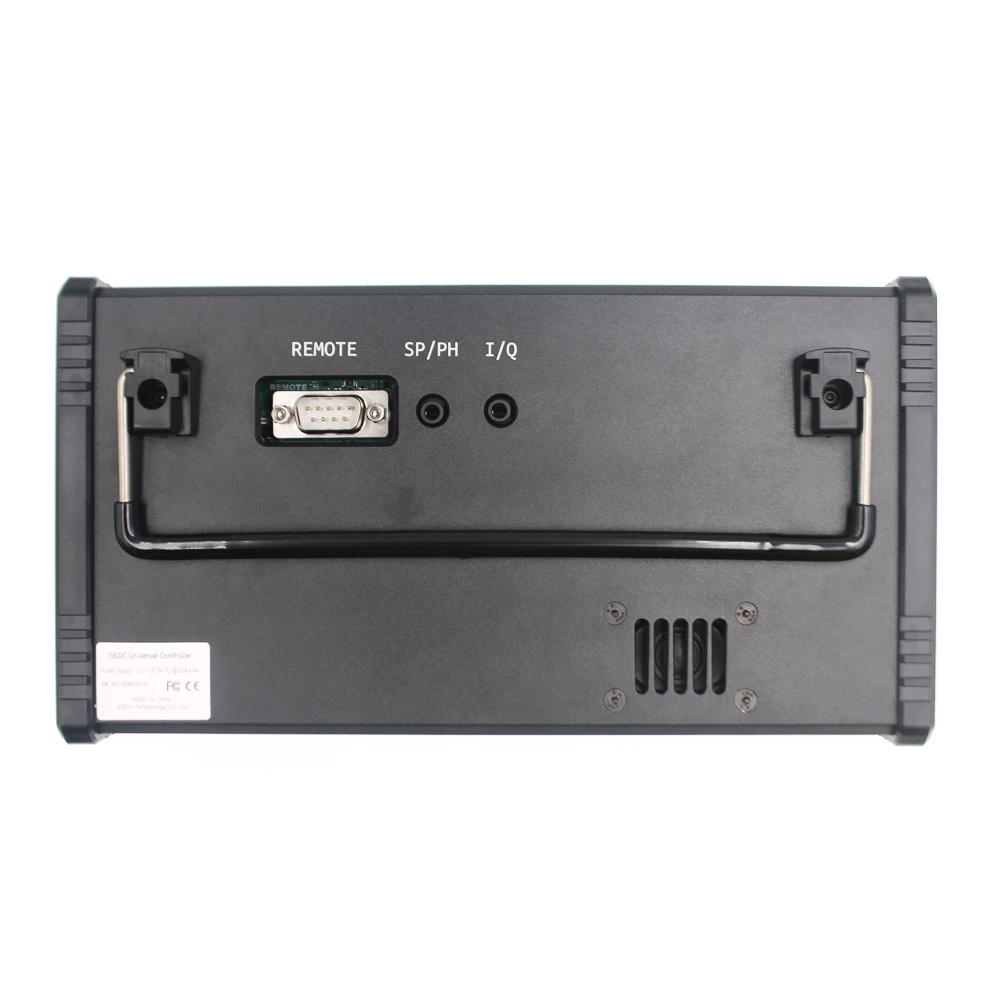

Задняя сторона:
Удаленный: он используется для подключения хоста G90/G90S
SP/PH: общий порт динамика для наушников. (Не подключайте наушники сейчас, потому что
Громкость будет Громкая)
I/Q: для подключения выходного сигнала IQ хостом g90.
