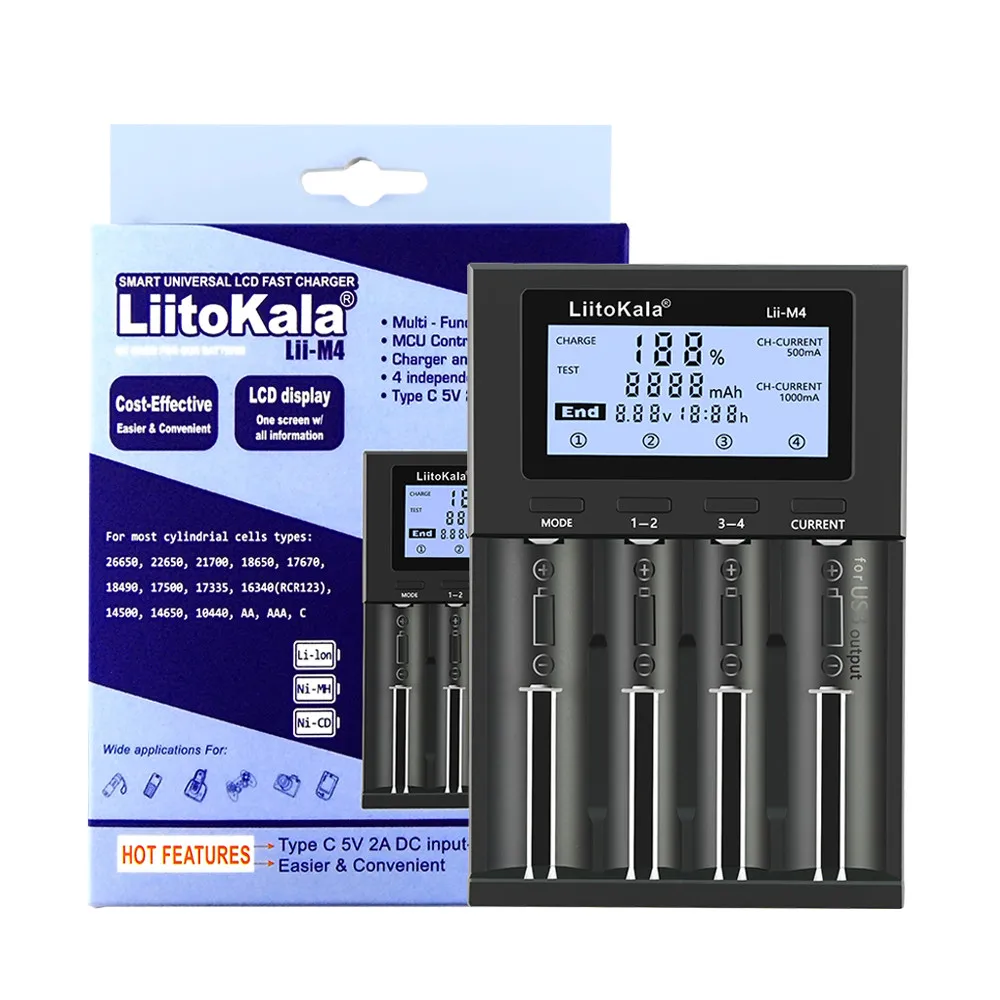

Спасибо за использование нашей компании зарядное устройство продуктов-Lii-M4, это высококлассное умное быстрое зарядное устройство, С ключ/4 канала независимый перезаряжаемый аккумулятор емкостью тестирования/метр/Защита от короткого замыкания, защита от перезарядки/5 v1a напряжение на выходе USB и ноль вольт батарея Функция активации характеристики, И может автоматически контролировать заряд батареи, разрядку и процесс тестирования.
Lii-M4 может заряжать различные виды цилиндрической лития ионный батареи и никель-металл-гидридный аккумулятор и зарядное устройство широко используется в сильном светильник флэш-светильник, электроинструментах, инструментах, цифровых фотокамер и прочих электронных продуктов зарядки аккумулятора. Красивый внешний вид, безопасный и простой в эксплуатации, легко носить с собой, мощная функция, ваш дом, хороший помощник для путешествий.
一, предупреждение,
1. Это зарядное устройство может заряжать только цилиндрическую литий-ионную батарею и никель-металлическую гидридную батарею, Не заряжать литий-железо-фосфатную батарею;
2. Перед использованием, пожалуйста, внимательно ознакомьтесь с руководством, обратите внимание на рекомендуемый зарядный ток аккумуляторной батареи, не превышающий рекомендуемый зарядный ток;
3. Пожалуйста, используйте соответствующий адаптер питания;
4. Зарядные устройства могут нагреваться при зарядке и разрядке, поэтому будьте осторожны, чтобы не гореть;
5. Когда он прекратит использование, пожалуйста, отключите питание и удалите аккумулятор;
6. Использовать только в обычном помещении;
7. Данные тестирования этого продукта только для справки, пожалуйста, обратитесь к профессиональным инструментам для реальной ситуации.
二. Функциональные характеристики
1. Интерфейс Type-c 5,0 V вход;
2. Два дополнительных зарядного тока: 500мА/1000мА;
3. Функция обнаружения емкости аккумулятора;
4. Различные характеристики (18650/26650/... /AA/AAA) Зарядка аккумулятора одновременно;
5. Отдельный ЖК-экран должен использоваться для отображения рабочего режима (зарядка и тест), напряжения батареи (в), рабочего тока (мА), времени зарядки (ч), емкость аккумулятора (мА · ч), процент мощности (%) и другие параметры с четким обзором;
6. В режиме зарядки 4 канала могут работать независимо, и различные зарядные токи могут быть выбраны для одновременной работы;
7. Режим тестирования: нормальный процесс тестирования емкости аккумулятора состоит из трех шагов (1 полный заряд, 2 разряда и 3 полной зарядки).
8. Зарядка и тест могут работать одновременно; Независимая проверка емкости зарядки/нормальная функция тестирования Емкости, без отдельной функции тестирования разряда;
9. Многофункциональная функция защиты: Перенапряжение заряда, короткое замыкание, функция активации 0 В, (- Δ V в и 0 В), 1,65 в до 2,2 в не может заряжать функцию, интеллектуальное распознавание плохого аккумулятора и защита от обратного подключения аккумулятора;
10. Со стандартным usb-выходом 5 В/1000 мА.

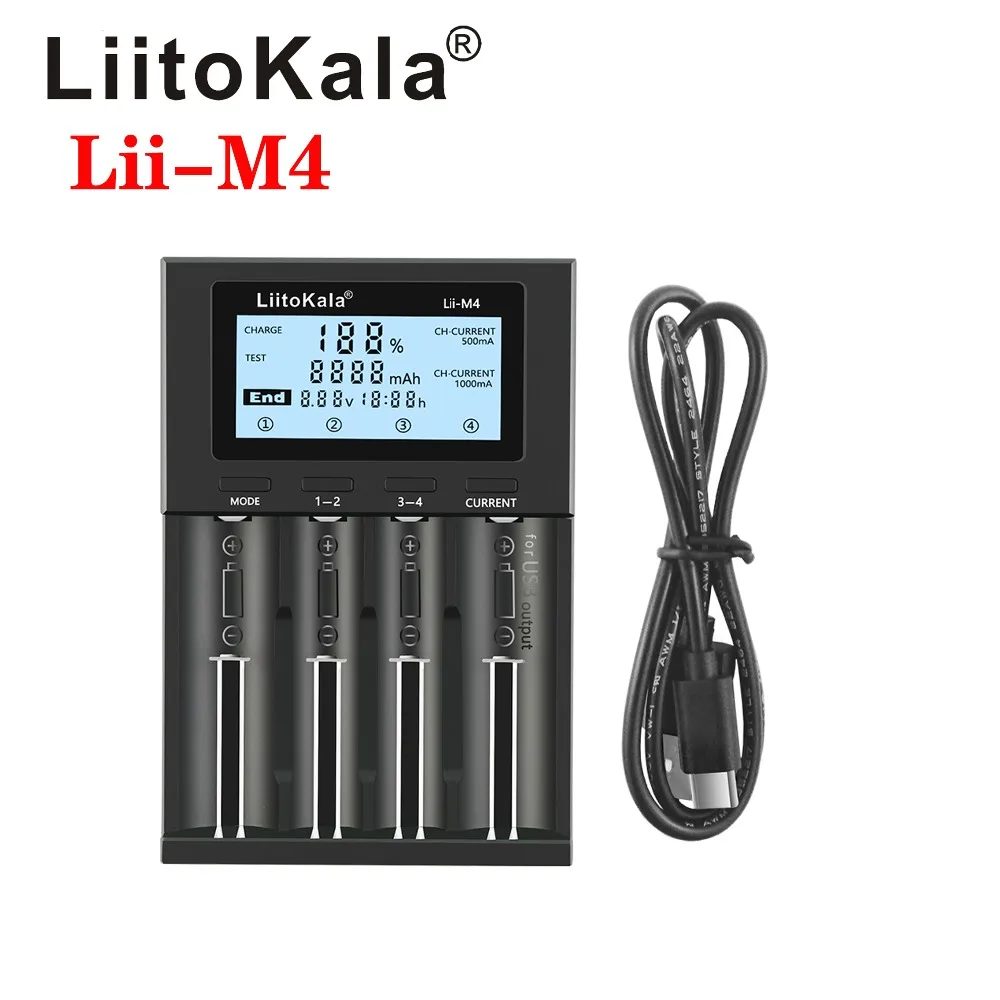

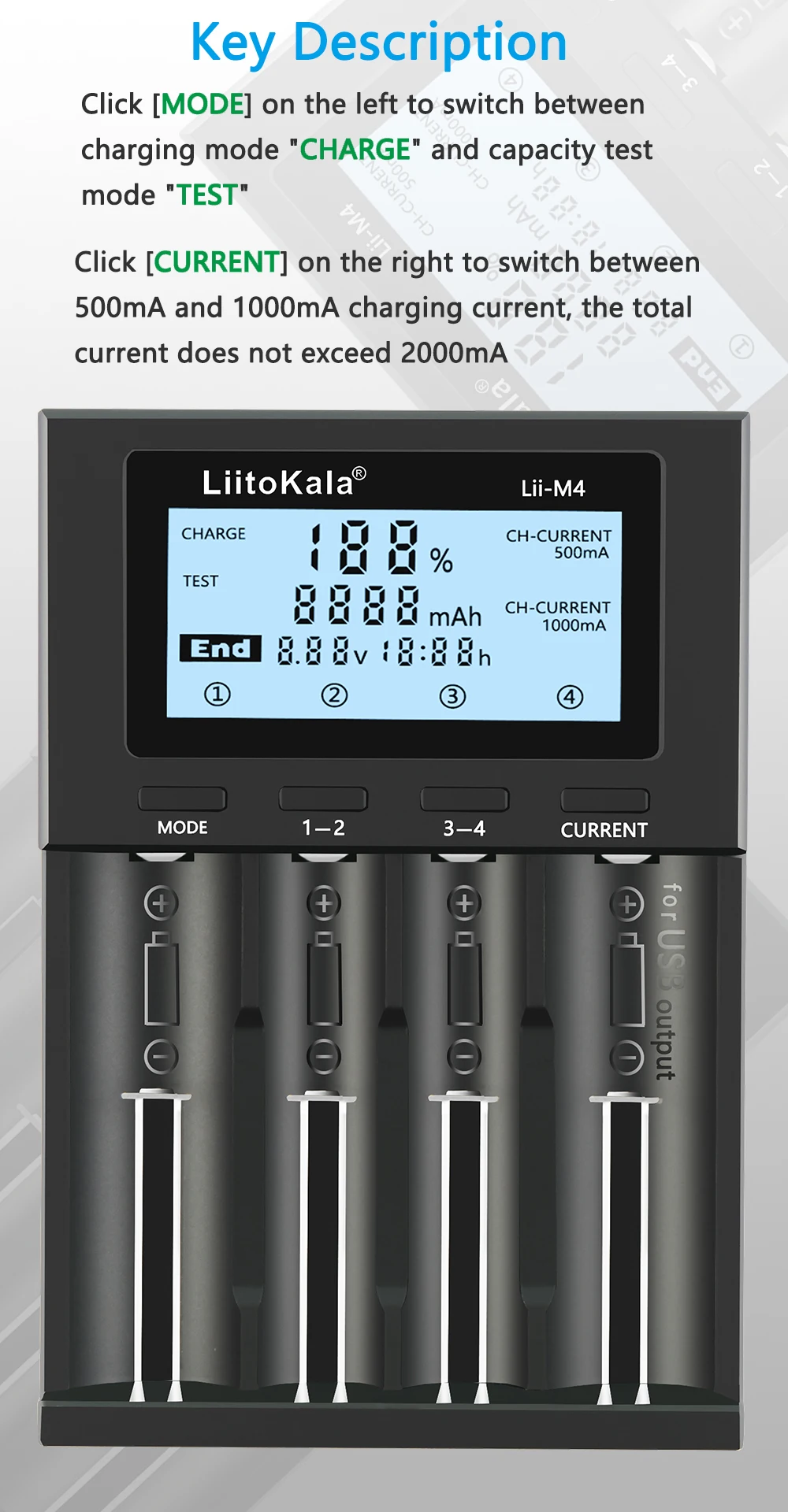

三. Описание ключевых точек
Зарядное устройство имеет 4 ключевые точки: точка выбора режима, канал 1-2 точка запроса, канал 3-4 Точка запроса и точка выбора тока. Эти 4 клавиши также имеют функцию подсветки ЖК-дисплея, которая проста и удобна в использовании.
1. Клавиша режима: выбор режима; Включая режим зарядки и режим обнаружения емкости теста; Обычно, длительное нажатие, чтобы переключить режим зарядки или режим обнаружения емкости теста: во-первых, аккуратно нажмите 1-2 или 3-4, чтобы выбрать канал, затем нажмите кнопку «Длительное нажатие», чтобы изменить режим и нажмите «ток», чтобы изменить ток. После выбора режима, никаких действий для 8s, чтобы войти в рабочее состояние, которое легко управлять.
2,1-2 клавиши канала: соответствующие каналу 1 и 2; Нажмите кнопку непрерывно, чтобы выбрать и просмотреть канал 1 и канал 2 данных в свою очередь;
3. Канал 3-4: Соответствует каналу 3 и 4; Нажмите кнопку непрерывно, чтобы выбрать и просмотреть канал 3 и канал 4 в свою очередь;
4. Текущий ключ: выбор тока; Li-Ion: 500mA/1000mA Ni-MH/ NI-CD :500mA; Длительное нажатие этой кнопки для управления ЖК-дисплеем;
Зарядное устройство может нажать соответствующую функциональную клавишу, чтобы изменить независимую зарядку или другой выбор тока, и различную зарядку аккумулятора, проста в эксплуатации; В рабочем состоянии вы можете аккуратно нажать (1-2, 3-4) ключевые точки для проверки соответствующего тока канала (mA)/емкости (mAh)/напряжения (V)/времени (h) И другие справочные значения данных.
四. Описание режима работы:
Когда зарядное устройство включено, ЖК-экран зарядного устройства будет все ярко и полностью отображаться мгновенно, и 3s будет готов. Если аккумулятор не вставлен, будет отображаться «Null»; Если аккумулятор включен или аккумулятор будет возвращен, будет отображаться «Err»; Если аккумулятор полный, конец и 100% будет отображаться; Если батарея не включена, "Err" Будет отображаться.

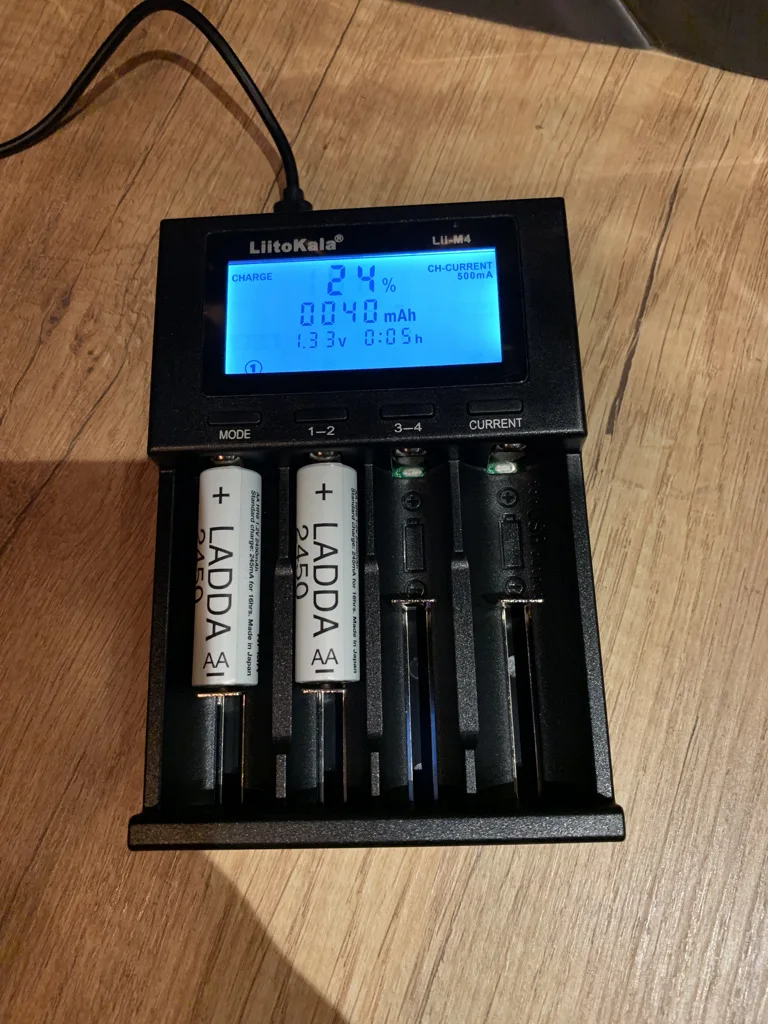

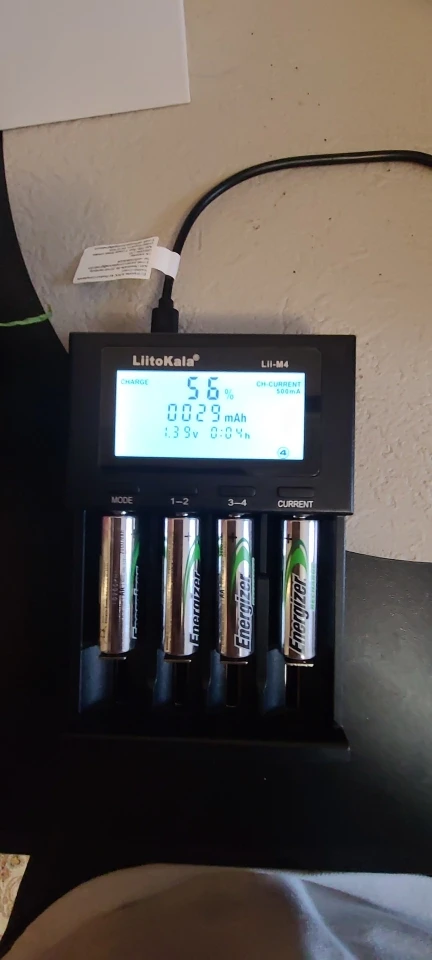

1) Зарядка (режим зарядки)
1,1 зарядное устройство подключено к батарее, система автоматически в режим зарядки (зарядка), зарядное устройство автоматически по умолчанию Зарядный ток 500 мА, в пределах 8 s can (ток) С выбором текущей клавиши для зарядки тока 500 мА и 1000 мА, Система будет блокироваться после 8 с никаких действий по вашему выбору для зарядки тока, сила тока и другие функции заблокированы, если необходимо изменить, может быть длительным нажатием кнопки перевыбора режима;
1,2 в режиме зарядки, когда логотип на экране «зарядка» все еще мигает, нажмите 1-2 и 3-4, чтобы выбрать канал батареи и нажмите ток, чтобы выбрать ток. После выбора, 8s войдет в рабочее состояние без каких-либо действий; Обратите внимание, чтобы выбрать зарядный ток в соответствии с емкостью аккумулятора. Если нет необходимости в быстрой зарядке, рекомендуется зарядить его с помощью 500 мА, что является самым безопасным.

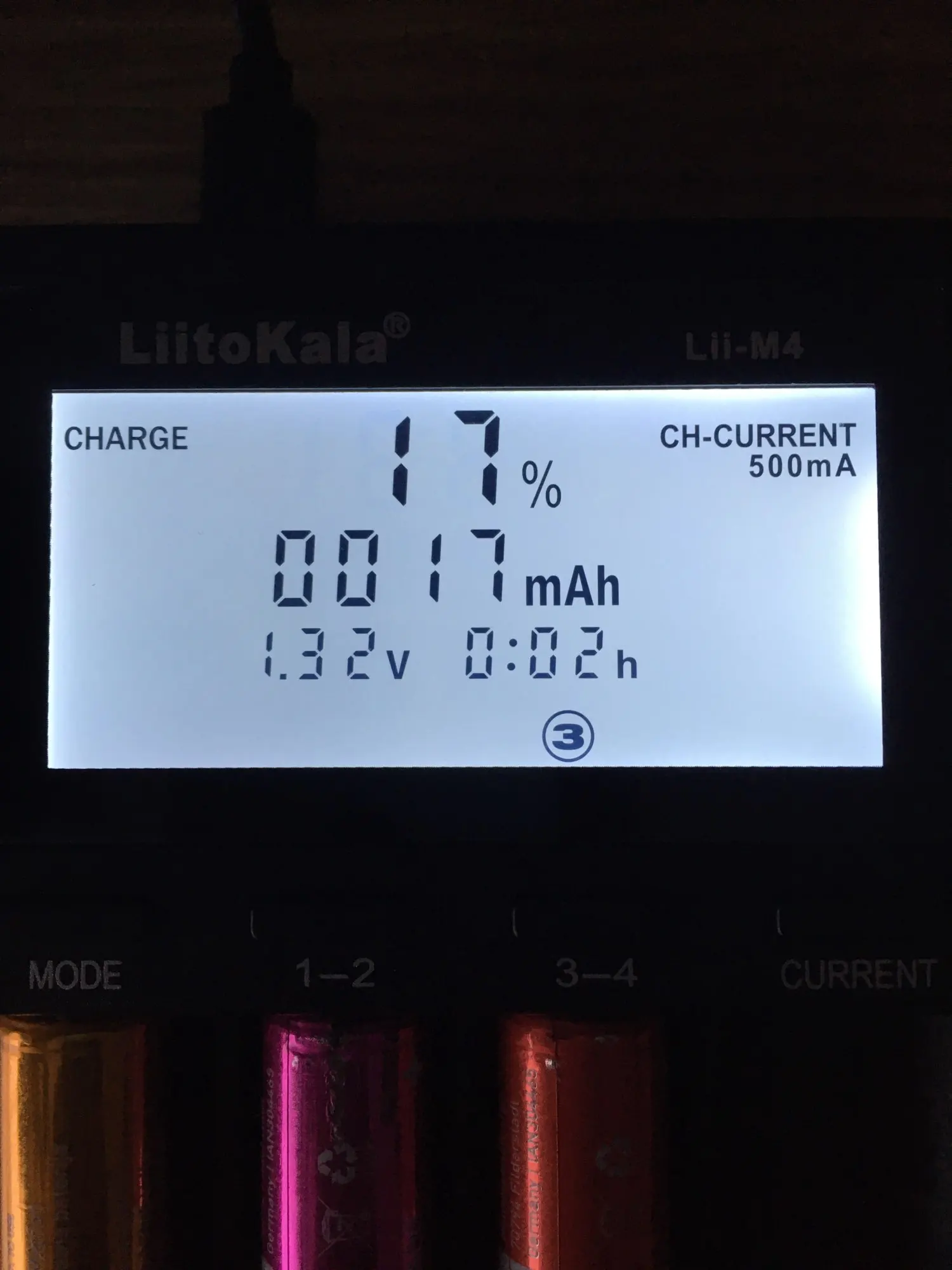

1,3 в режим зарядки, перейдите, пожалуйста, по зарядная Емкость (мАч)/Время зарядки (h)/зарядный ток (мА)/батарея Напряжение (В) И другие параметры каждого канала, аккуратно нажав 1-2 и 3-4 кнопки. После полной зарядки аккумулятора будет отображаться «Конец» (зарядный конец).
(Примечание: При зарядке с током 1000 мА он может использоваться только для двух каналов и только для литий-ионного аккумулятора. При зарядке более чем двумя каналами система автоматически уменьшит зарядный ток от 1000мА до 500мА.)

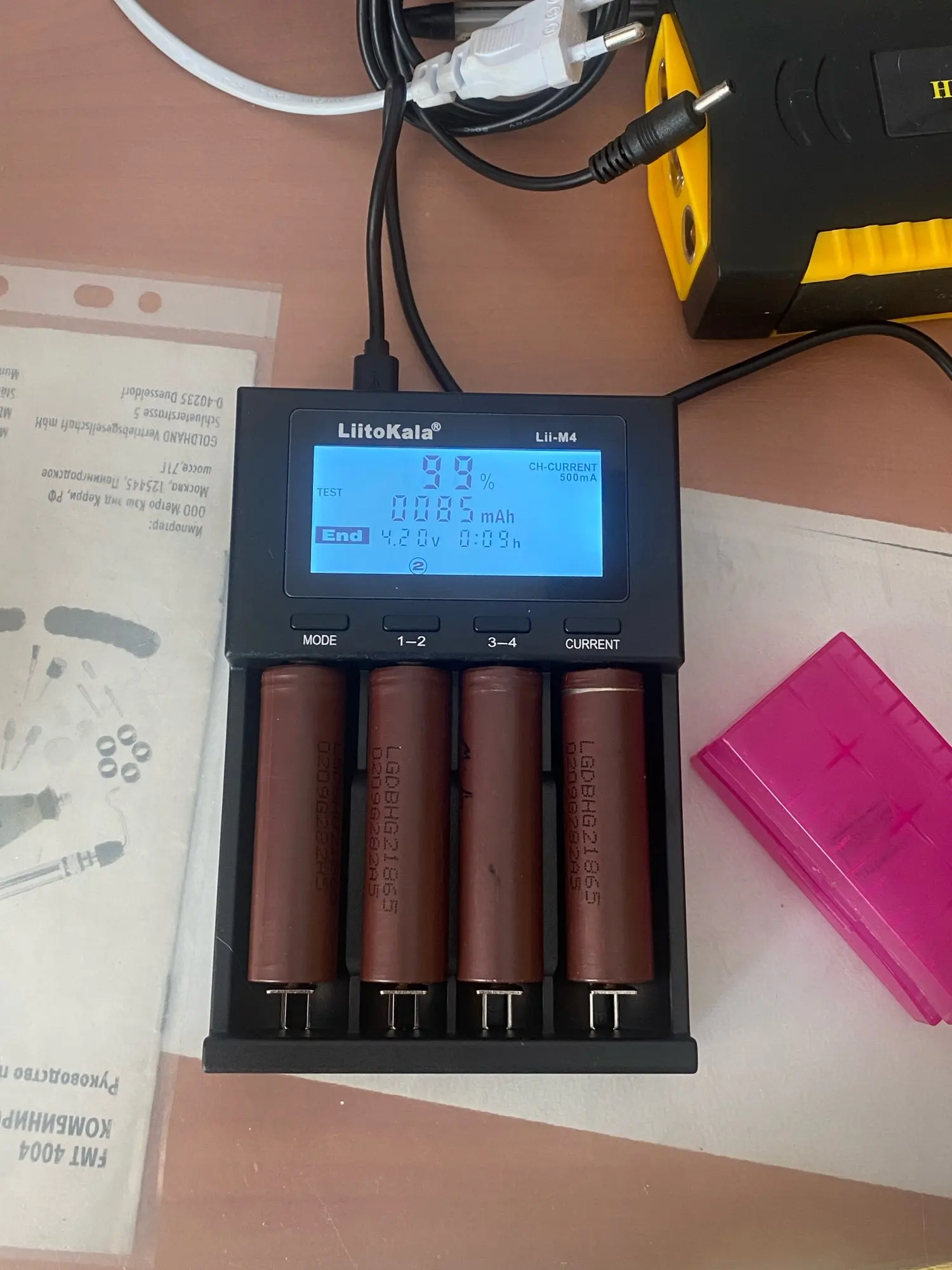

2) тест (режим обнаружения емкости)
В тестовом режиме аккумулятор сначала заряжается, затем аккумулятор разряжается, а количество разряда и другие параметры записываются. После этого аккумулятор автоматически заряжается без записи количества заряда. Аккумулятор и другие параметры на этапе разрядки защищены на экране. Подробные шаги следующие:
Введите тестовый выбранный конец зарядки аккумулятора
2,1 Длительное нажатие в любом состоянии для повторного ввода тестового режима;
В тестовый режим, 2,2 8 секунд можете выбрать кнопки (ток) ток 500 мА и 1000 мА ток система заблокирует вы выбираете после 8 s в настоящее время, если в этом 8 s, не сделал набор, то система автоматически блокирует 500 мА ток зарядки () Является системой по умолчанию Зарядный ток в это время. (Примечание: только 500 мА тока nimh батареи)
2,3 когда аккумулятор заряжается впервые, система автоматически перейдет к разрядке, а ток разряда зафиксирован на уровне 500 мА. В это время система будет записывать данные о разрядке, чтобы определить емкость разряда аккумулятора.
2,4 когда аккумулятор разряжен, система будет автоматически преобразована в зарядку, и зарядное устройство снова зарядит аккумулятор в соответствии с ранее выбранными параметрами тока. В это время система не будет записывать данные о зарядной способности, но все еще отображает емкость на стадии разрядки, конечный знак будет мигать до полного, И, наконец, система показывает конец и 100%, и останавливает зарядку.
(Примечание: При зарядке с током 1000 мА он может использоваться только для двух каналов и только для литий-ионного аккумулятора. Если есть более двух каналов, система автоматически уменьшит зарядный ток от 1000мА до 500мА для зарядки; Ток разрядки зафиксирован на 500мА)

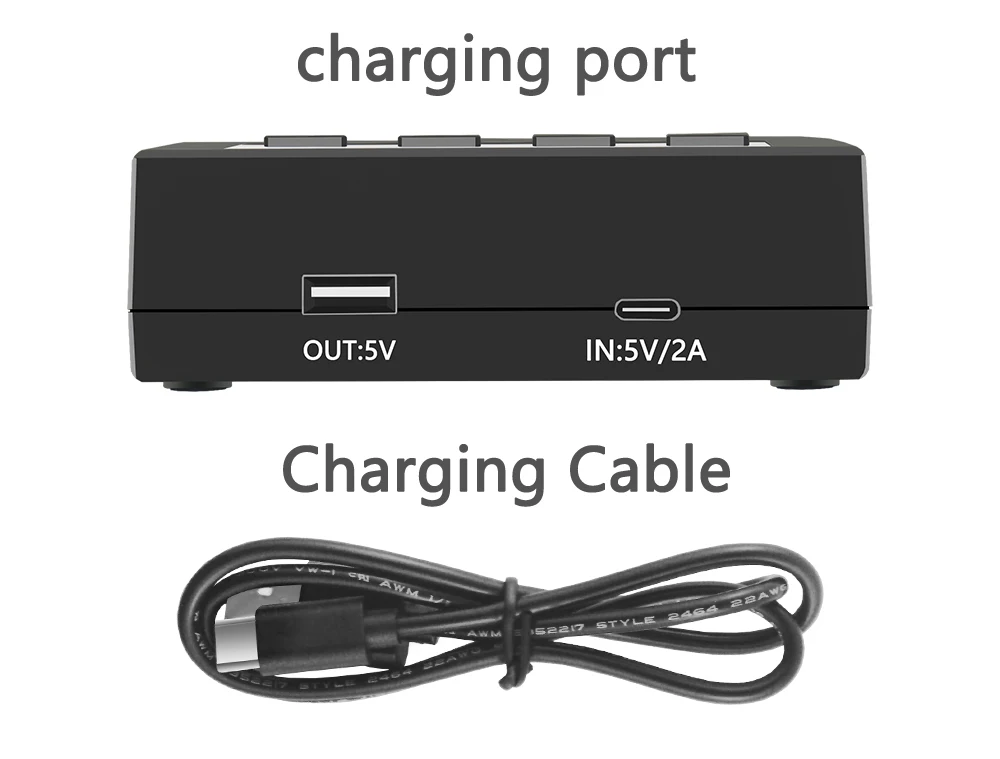

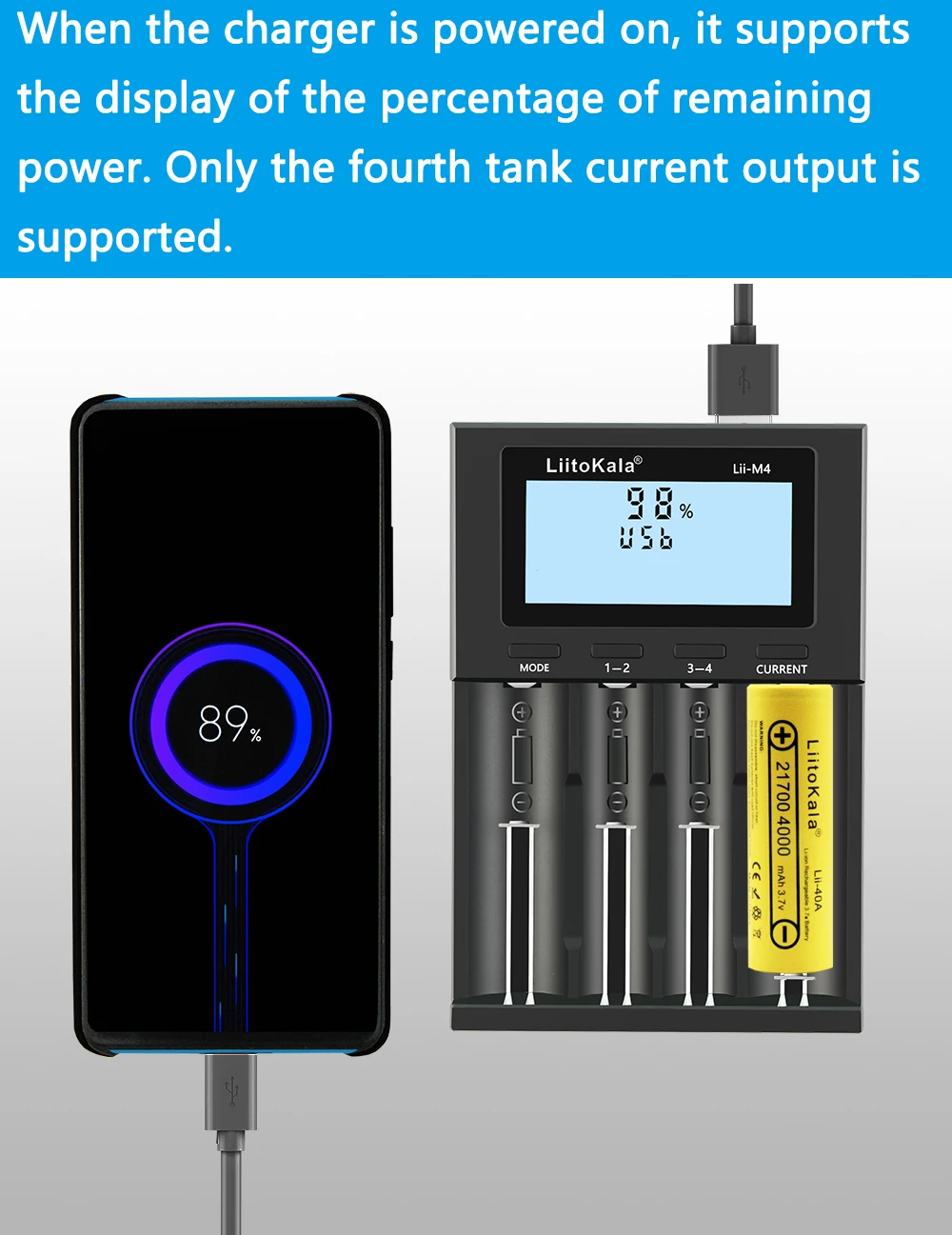

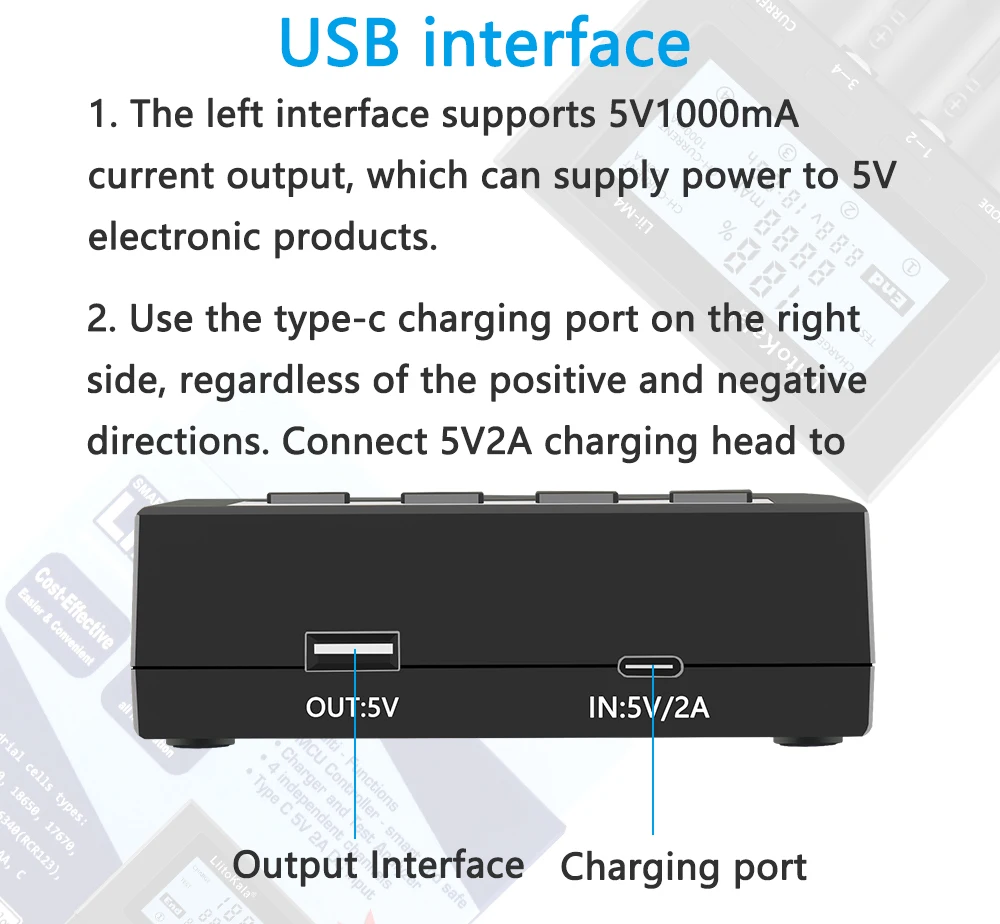

В1. Выход USB 5V
5,1 USB используется только как мобильный выход 5 в с выходным током 1000 мА;
5,2 выход USB должен быть эффективным только тогда, когда достаточная мощность литиевой батареи подключена к каналу 4; В этот момент вы можете включить 5 в электронику.

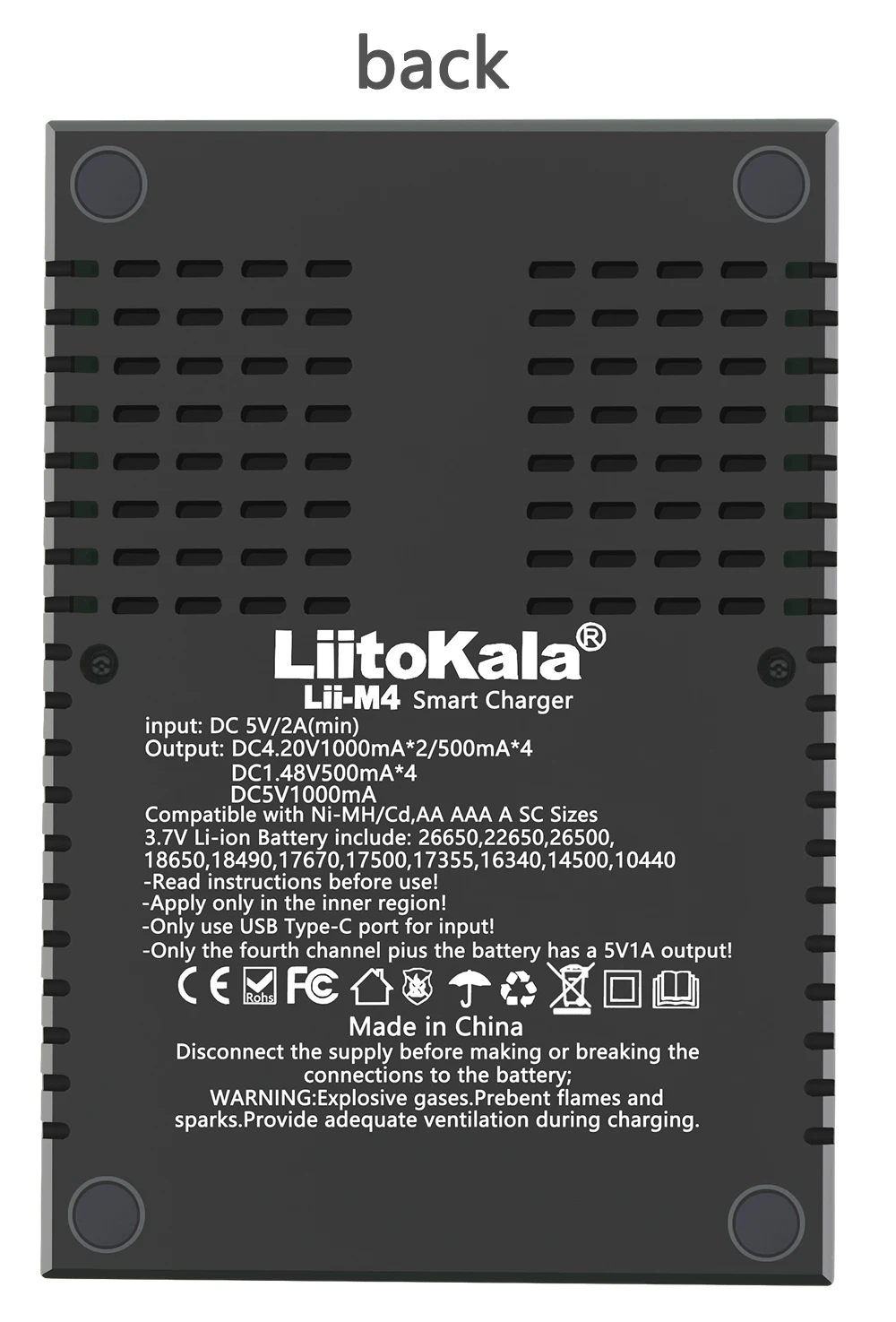

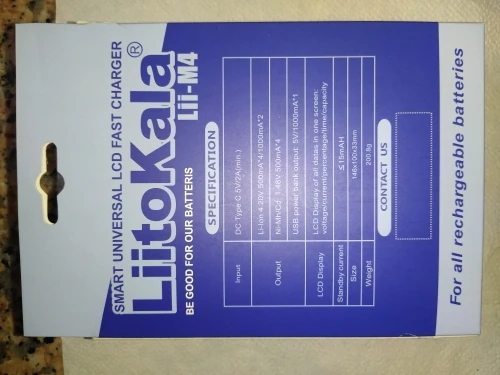

六. Конкретные параметры
6,1 входное напряжение и ток постоянного тока: 5 В/2.0A
6,2 ток зарядки литиевой батареи: 4,20 в 500 мА * 4/1000мА * 2
6,3 Ni-MH ток зарядки аккумулятора: 1,48 в 500мА * 4

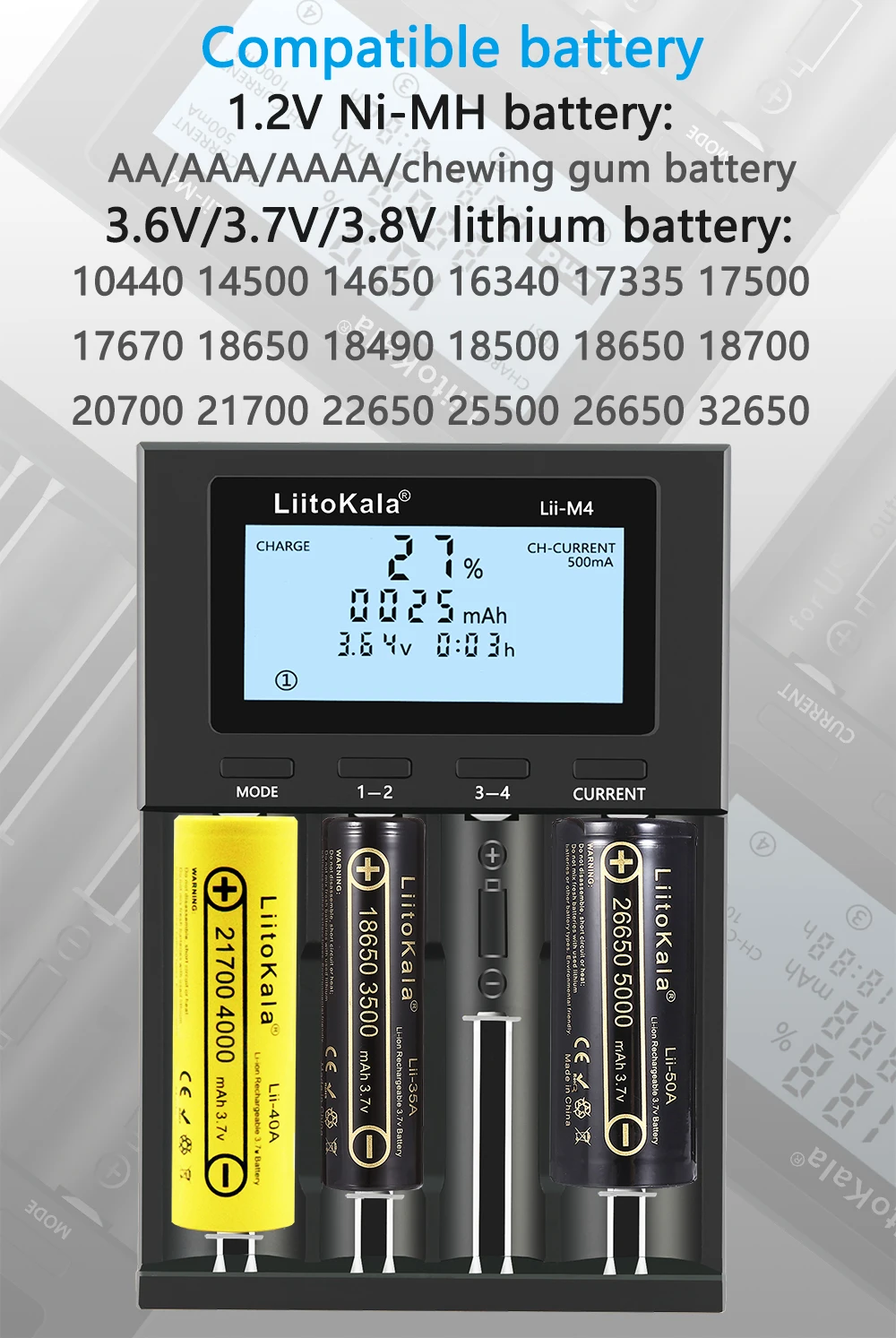

6.4 перезаряжаемые батареи характеристики: 18650,26650,14500, AA, AAA и т. Д.
6,5 тестовый ток разряда: 500 мА
6,6 напряжение на выходе USB: 5 в пост-1000mA
6,7 режим прерывания: Интеллектуальный контроль напряжения

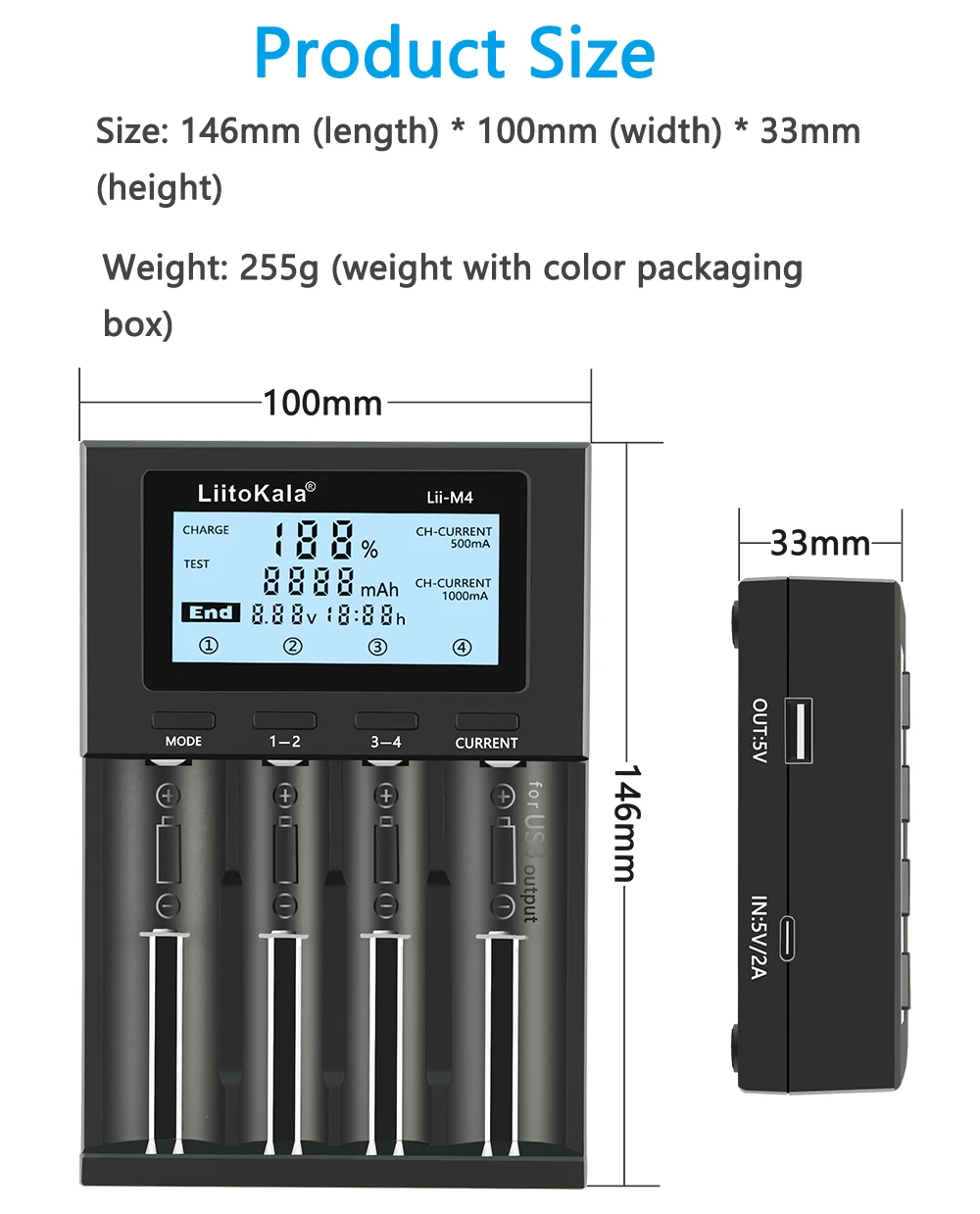

6,8 Внешние размеры: 146 мм (длина) * 100 мм (ширина) * 33 мм (высота).
6.9 Вес: около 255 г

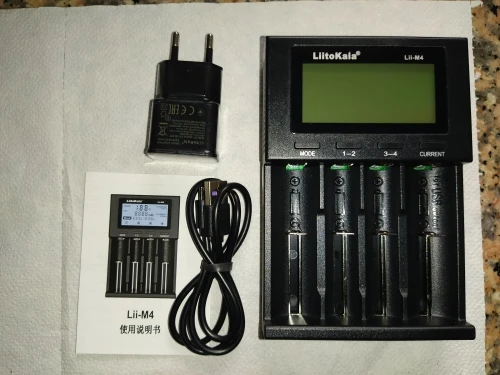

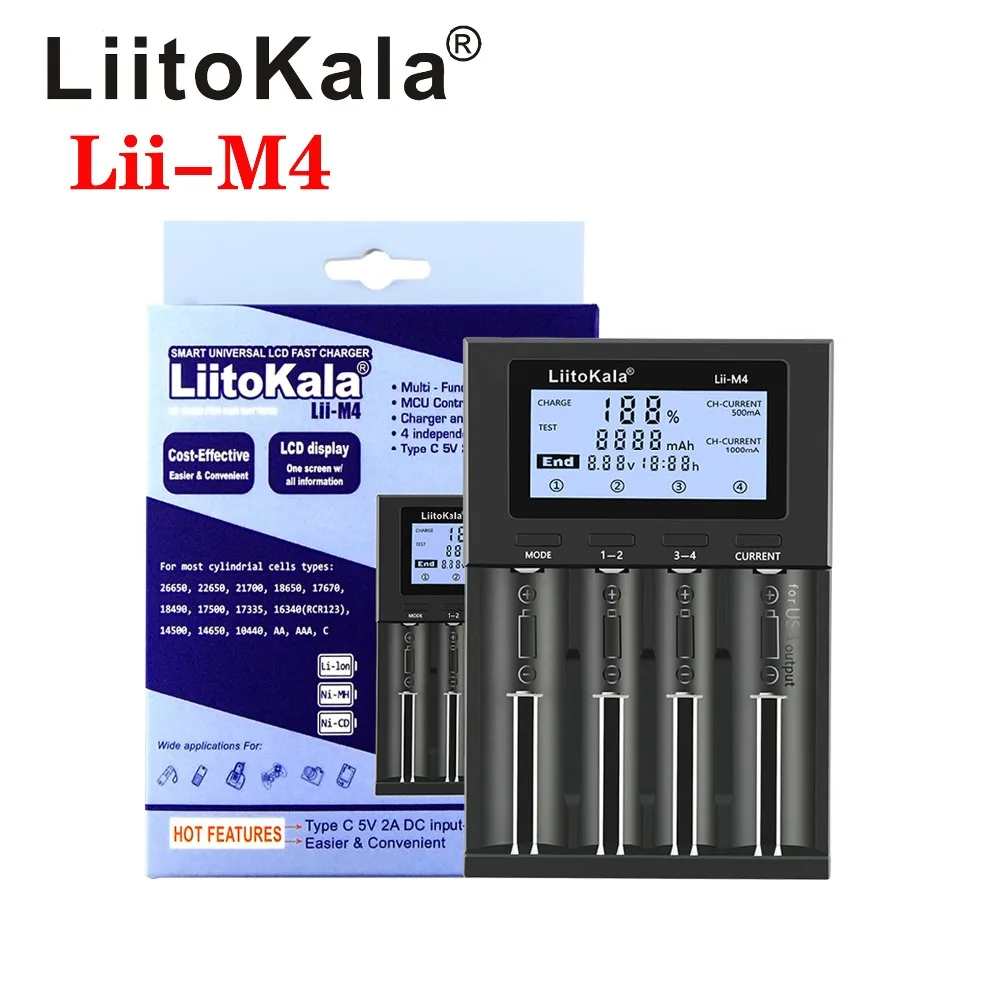

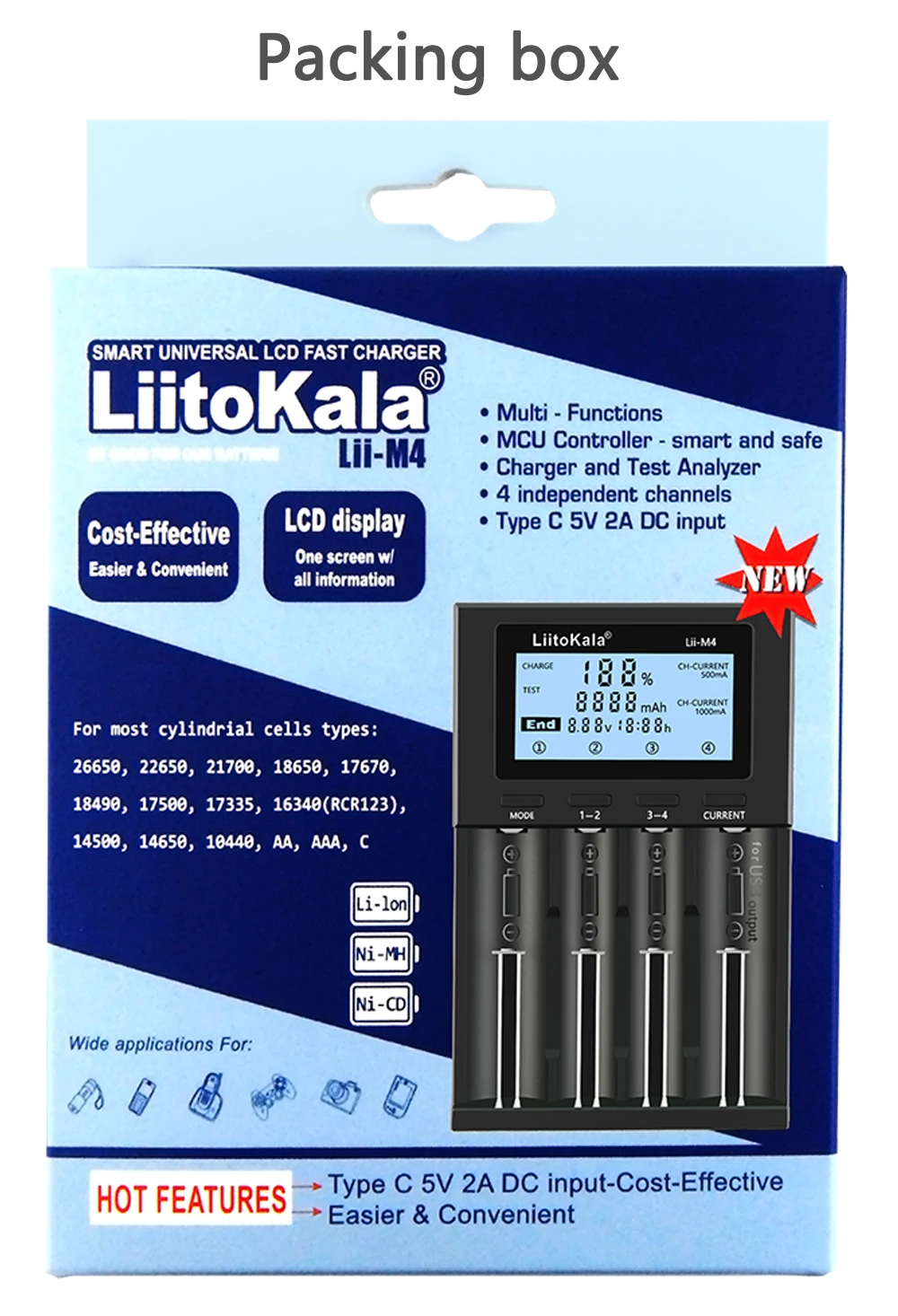

Упаковочный лист:

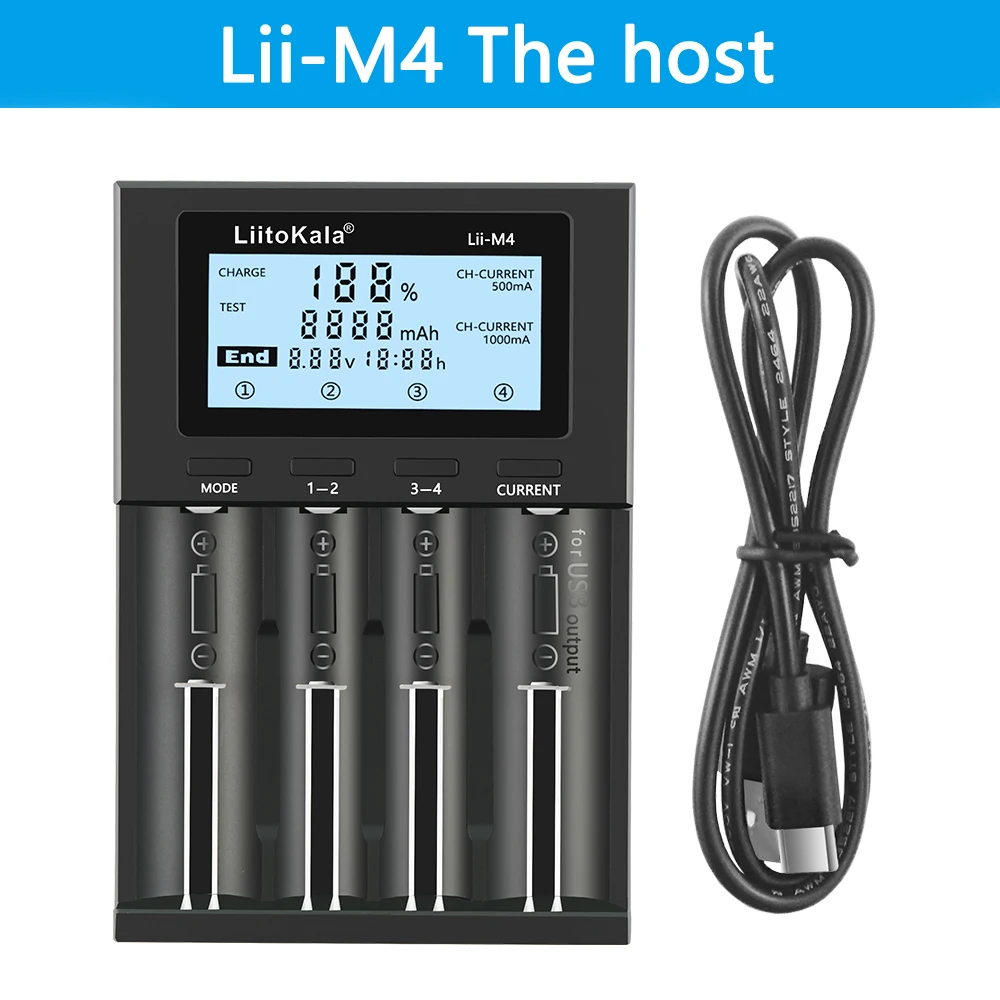

1 * LiitoKala Lii-M4Зарядное устройство (Не включает аккумулятор)
1 * Руководство пользователя
1 * номер отслеживания
