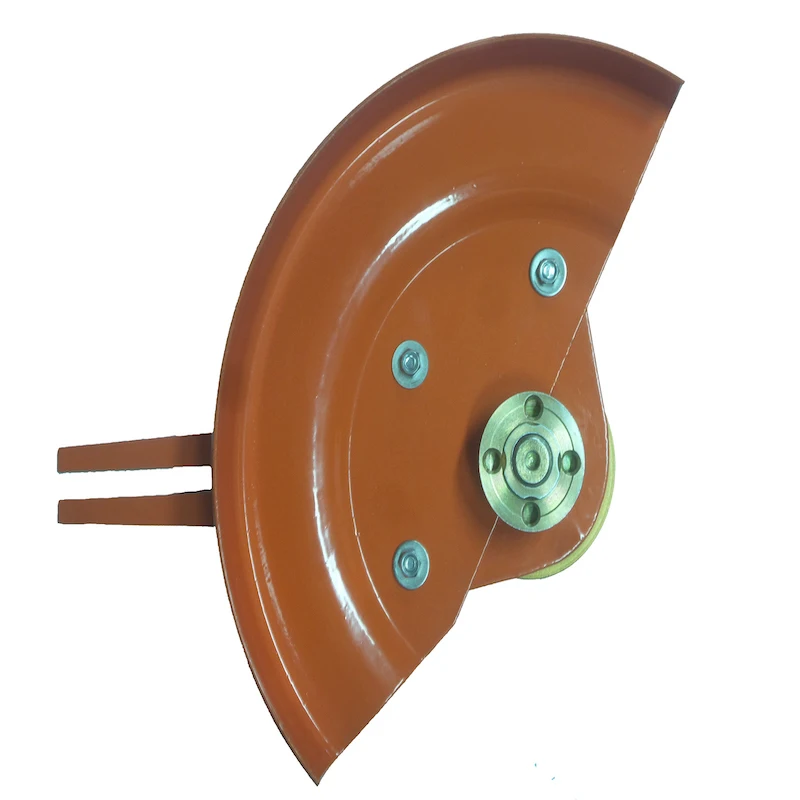

Насадка бензорез (болгарка) на Champion 125ТПрименяется для обработки и резки металлических, каменных и деревянных изделий.Позволяет работать с абразивными и пильными дисками.Поставляется в одной из 4-х модификаций, под круги 150, 180, 230 или 300 мм.Подходит для бензопил Champion 125Т
Насадка производства – России (НМЗ)

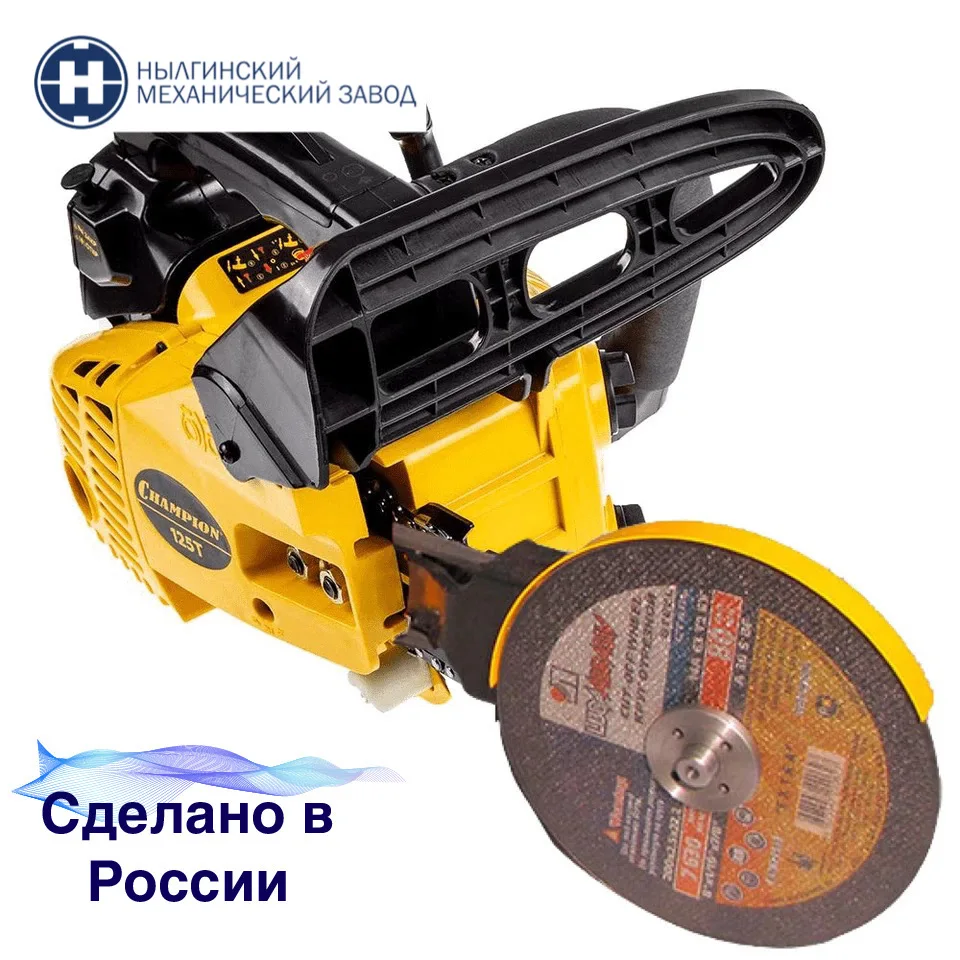

Болгарка применяется как насадка к бензопилам Champion 125Т
Подходит: к бензопилам марки Champion 125Т
Данная насадка позволяет использовать бензопилу для работ по абразивной резке метала, камня, пластика, для зачистки швов после сварки.
Применяя данную насадку вы можете осуществлять необходимые работы в любом месте и независимо от наличия рядом источника электропитания.
В комплектации под диски d. 150 защитный кожух является неотъемлемой частью конструкции, в других комплектациях под круги d. 180 - d. 300 защитный кожух крепится на трех болтах (установка на изделие защитного кожуха обязательна - для Вашей же безопасности).
Обращаем Ваше внимание на то, что каждая из комплектаций рассчитана на определенный максимальный размер устанавливаемого абразивного диска, имеются конструктивные особенности (ноу-хау) которые обеспечивают стабильную и надежную работу, и безопасность при использовании изделий. В частности, в комплектациях под d. 180 - 300 используются шкифы большего диаметра, чем в комплектации под диски d. 150, что позволяет работать с дисками большего диаметра при меньших рабочих оборотах бензопилы.
Требования предъявляемые к режущему инструменту:
Болгарка
d 150
Болгарка
d 180
Болгарка
d 230
Наружный диаметр не более, мм
150
180
230
Посадочный диаметр, мм
22
22
22
Посадочная ширина не более, мм
8
8
8
Посадочная ширина не менее, мм
1,5
1,5
1,5
Максимальная частота вращения не менее, об./мин.
9000
8500
6600

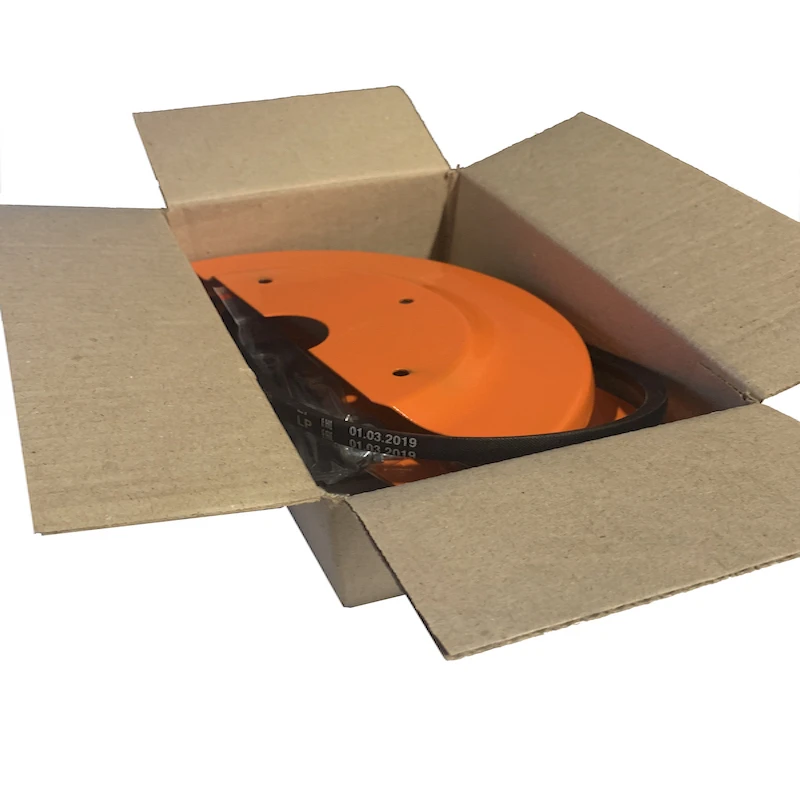

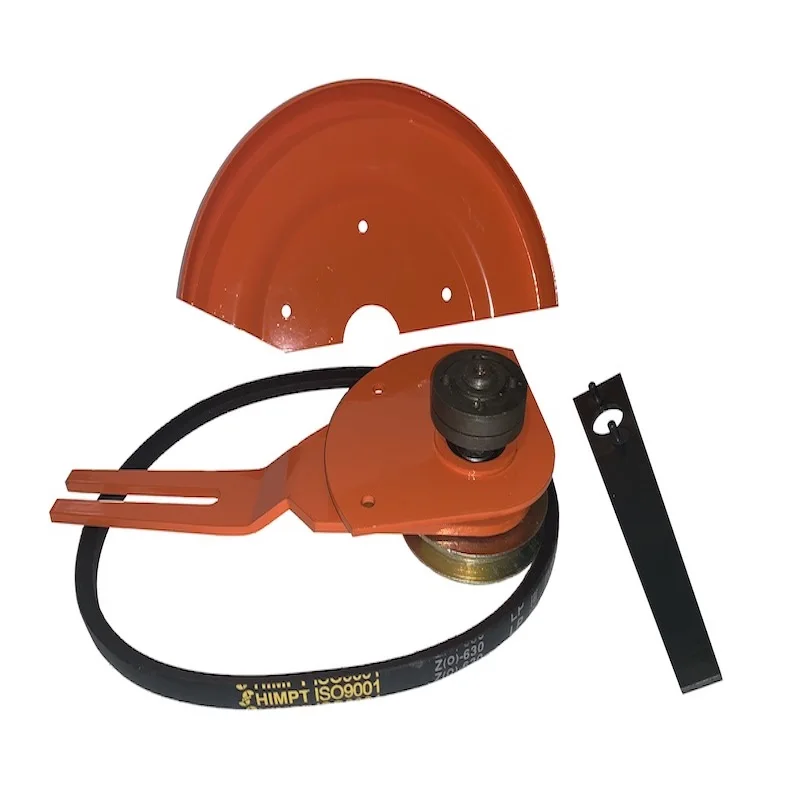

Насадка универсальнаяпильная
1 шт.
Муфта сцепления
1 шт.
Ремень Z(0)600 или Z(0)630
1 шт.
Ключ
1 шт.
Шайбы установочные
1 комплект.
Руководство по эксплуатации
1 шт.
Слить масло с бензопилы
Снять пильную шину и цепь(см.руководство по эксплуатации бензопилы)
При наличии съёмной гребёнки(опоры) –снять
Снять муфту сцепления(звезду)
При наличии в корпусе устройства натяжения цени,устройство снять
Установить муфту сцепления(ведущий шкив из комплекта насадки)при необходимостииспользуя установочные шайбы
Снять(открутить)ведомый шкив с вала насадки болгарки(внимание левая резьба),накинуть ремень на шкив,установить(прикрутить)шкив с ремнём обратно,затем используя ключ17окончательно затянуть ведомый шкив
Накинув ремень на шкив муфты установить насадку болгарку на бензопилу с использованием комплекта шайб и прикрутить(наживить)гайки крепления пильной шины
Во избежание затирания ремня–крышку тормоза не ставить
Используя ключ–отвёртку бензопилы провести следующие действия:
А)произвести слабую затяжку насадки болгарки к бензопиле
Б)вставить ключ–отвёртку в паз между корпусом бензопилы и вилкой насадки болгарки.
В)провести ключом–отвёрткой натяжку ремня(ремень не должен болтаться–провисать)
Г)провести окончательную затяжку гаек крепления насадки болгарки к бензопиле(момент затягивания см.в руководстве по эксплуатации бензопилы)
Установить режущий инструмент на насадку(с помощью ключа17 –затянуть)
