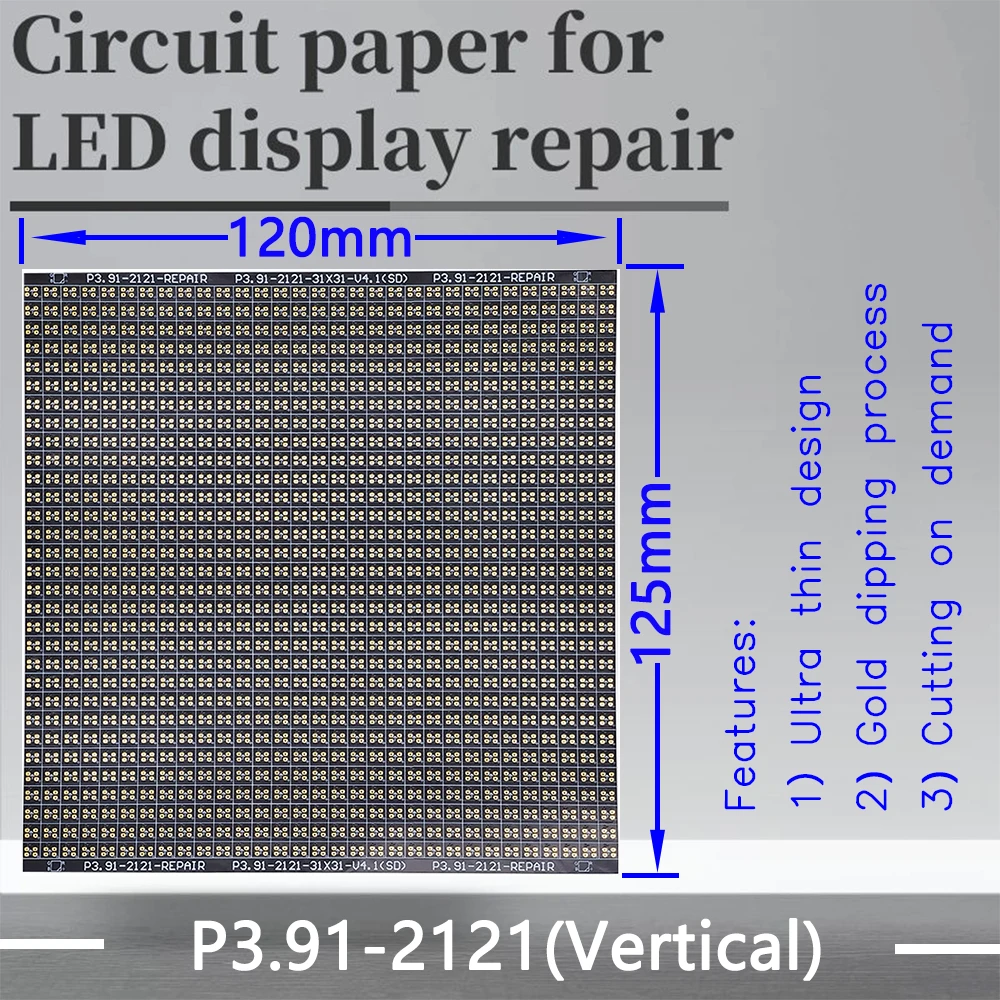

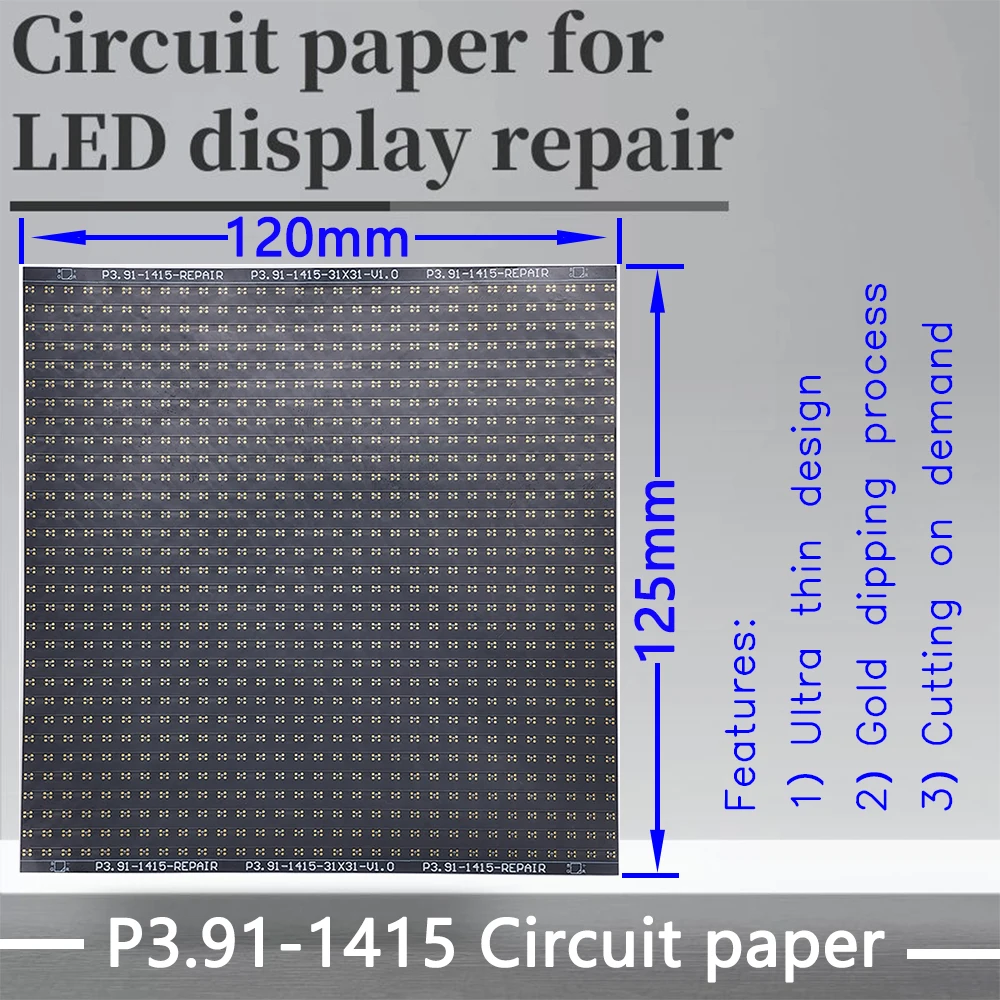

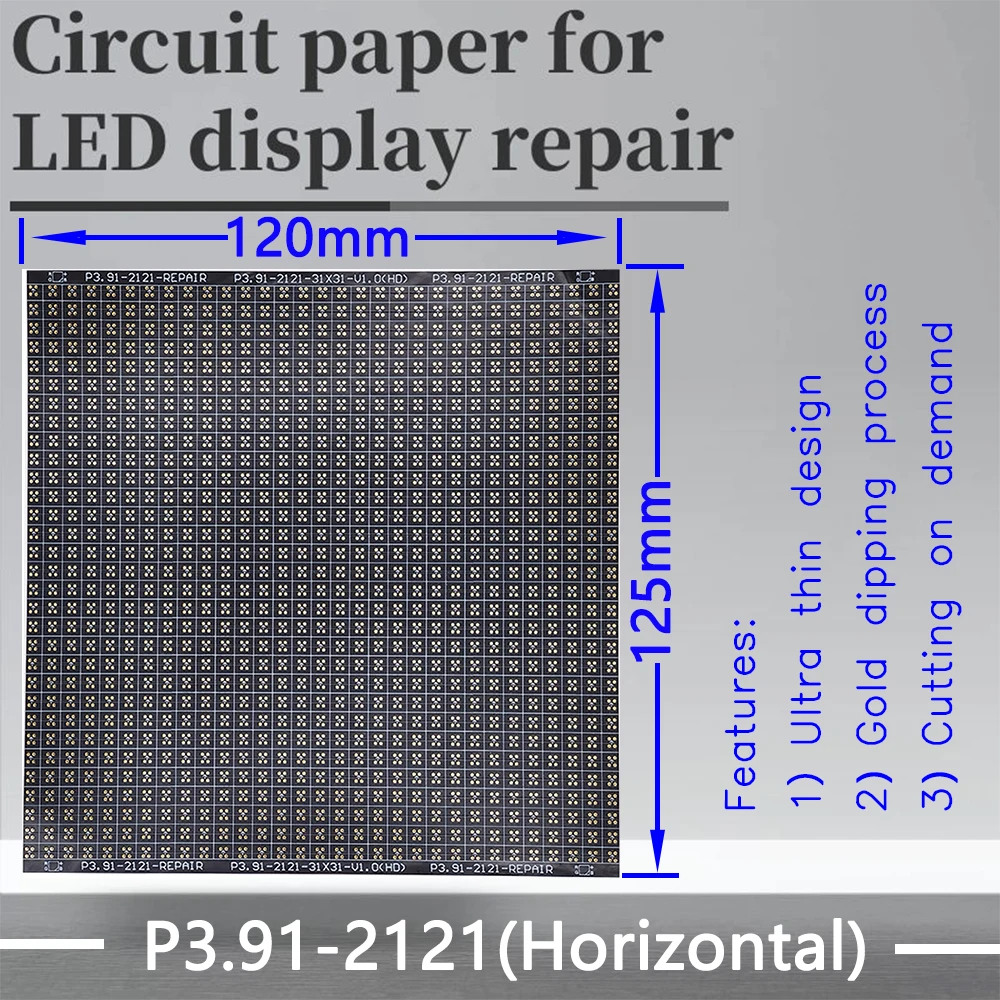

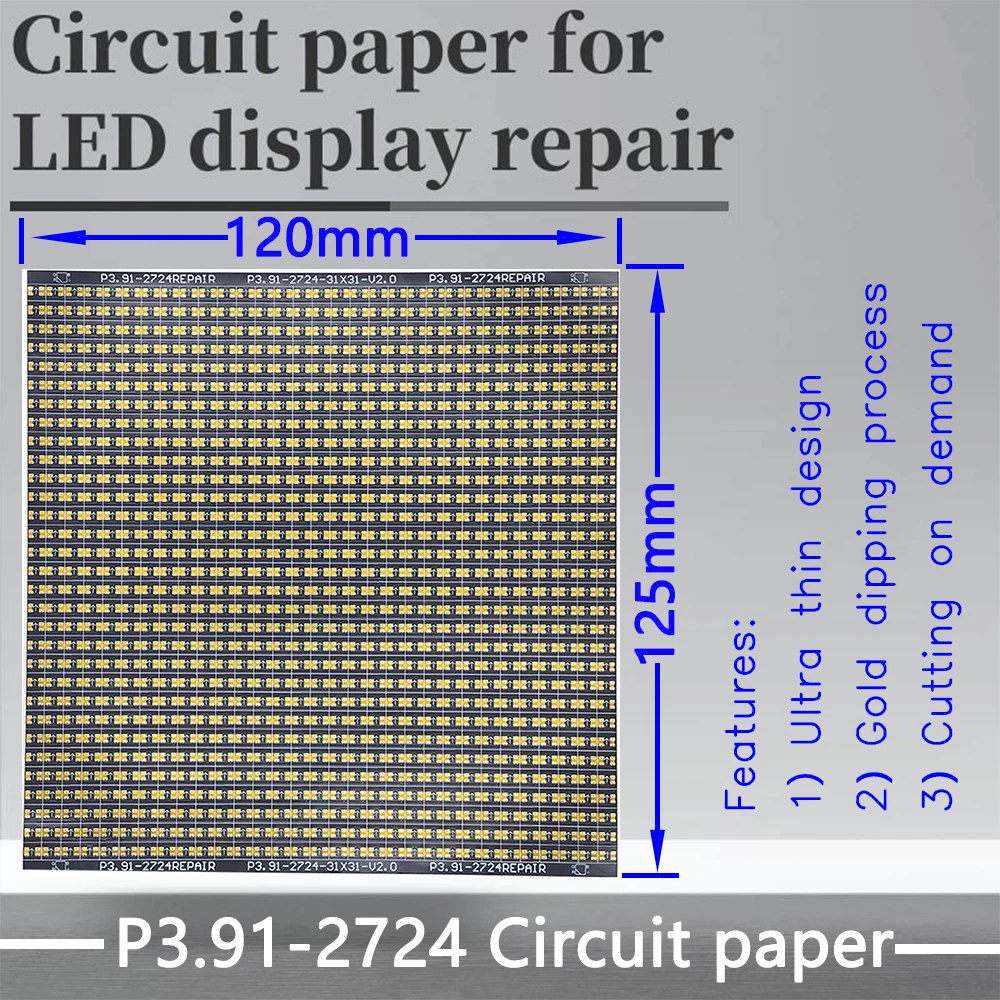

P3.91 серии схема Бумага светодиодный модуль PCB Pad Ремонт P3.91-21212724 120X120mm Pad Бумага для ремонта печатных плат во время Установка

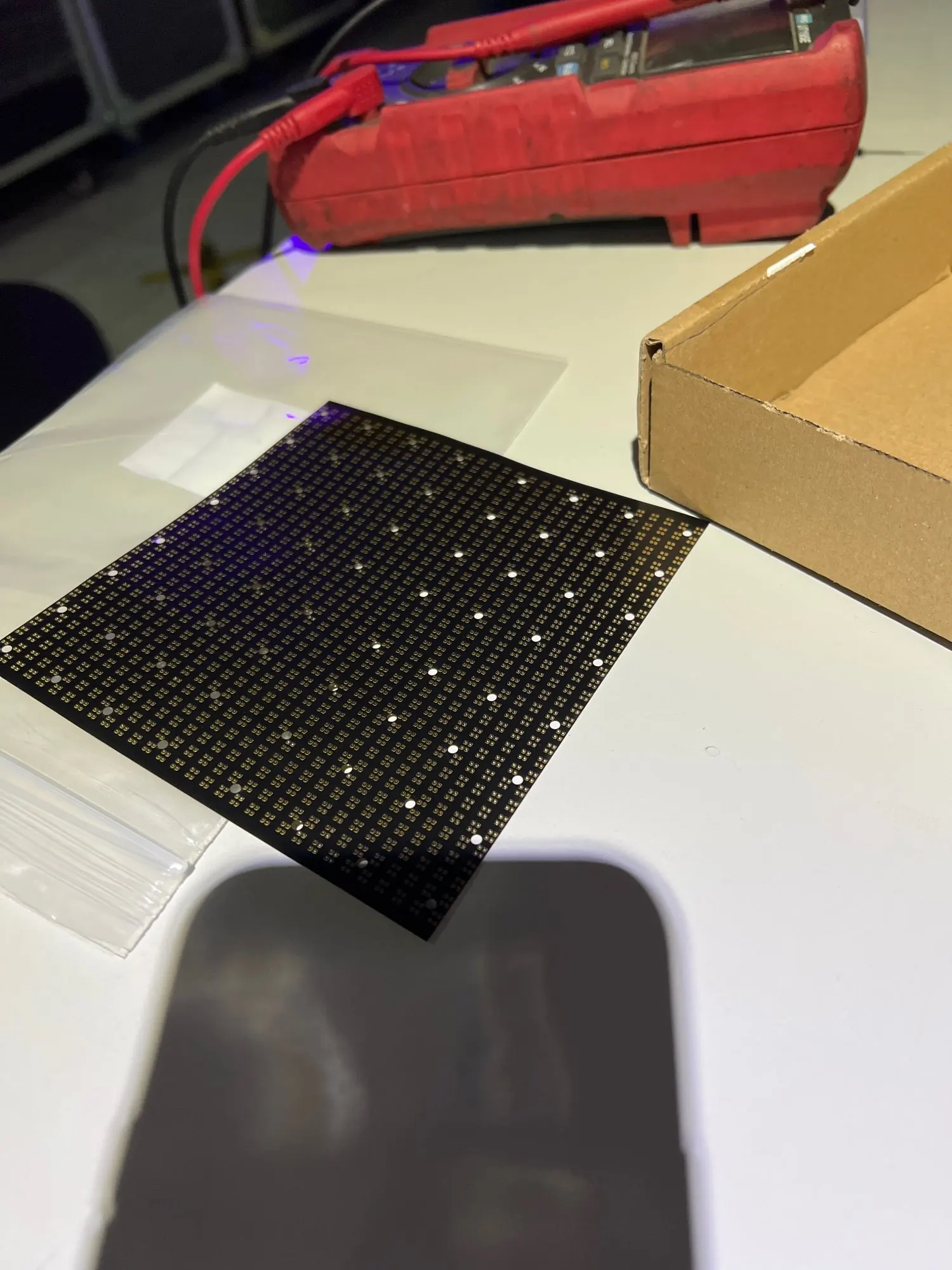

1. Что такое печатная бумага?

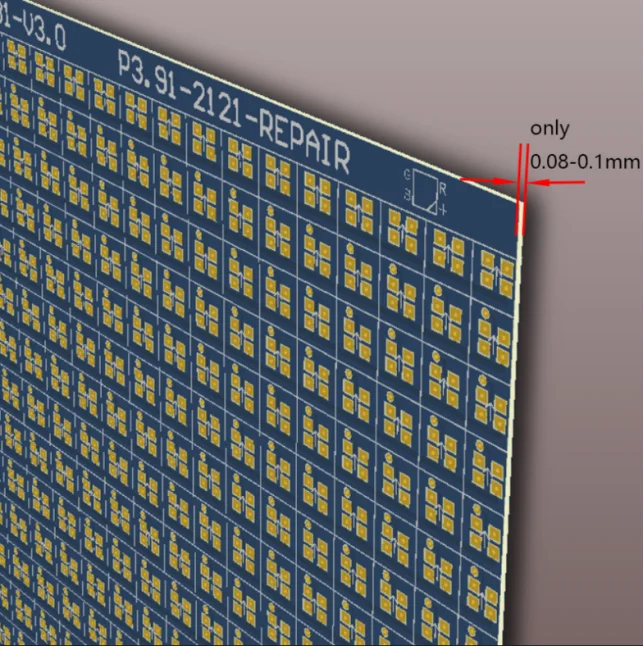

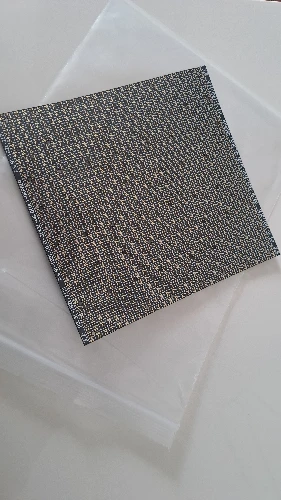

Схема Бумага является своего рода двухслойный гибкий схема 。 его толщина составляет всего 0,08-0,1 мм 。

2. Состав печатной бумаги?

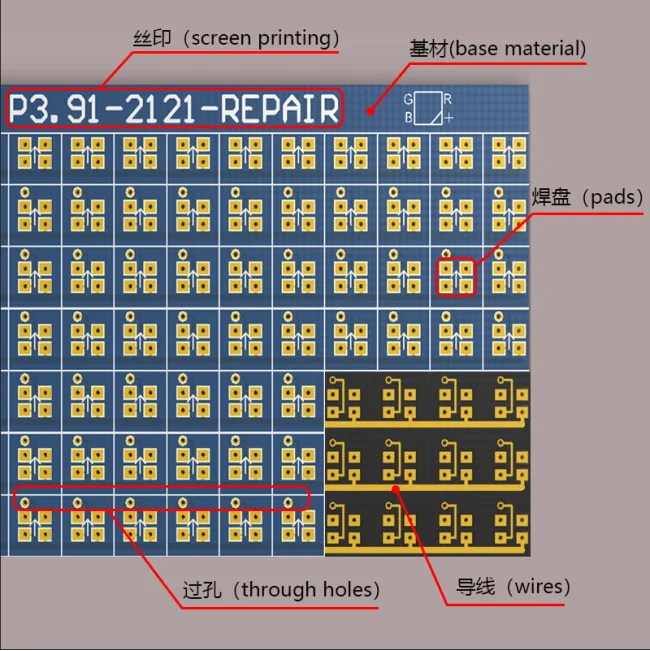

Печатная бумага состоит из основного материала, прокладки, сквозного отверстия, проволоки и трафаретной печати.

3. Где используется печатная бумага?

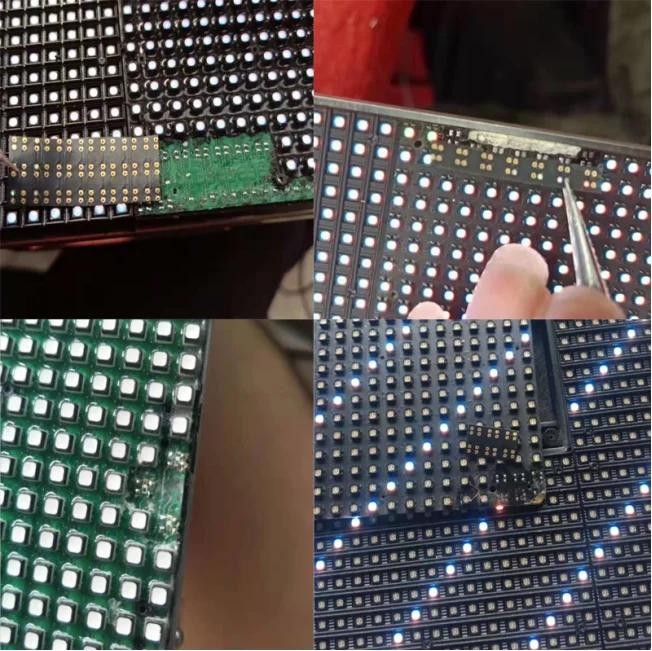

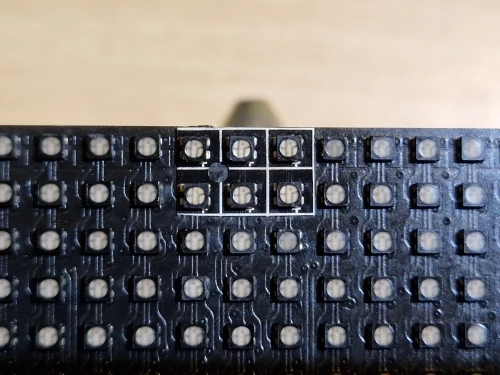

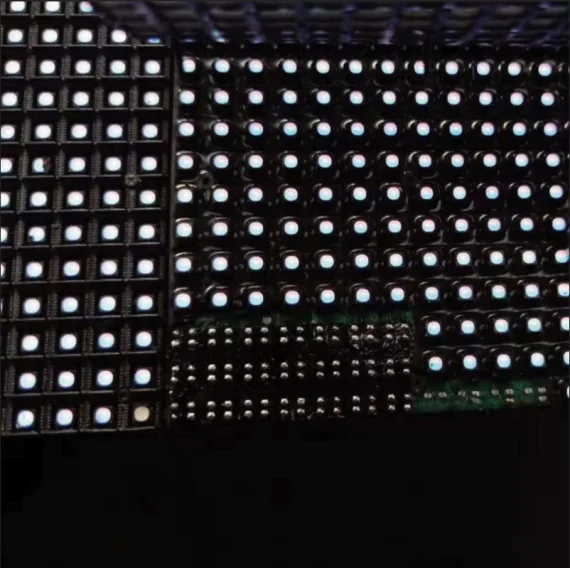

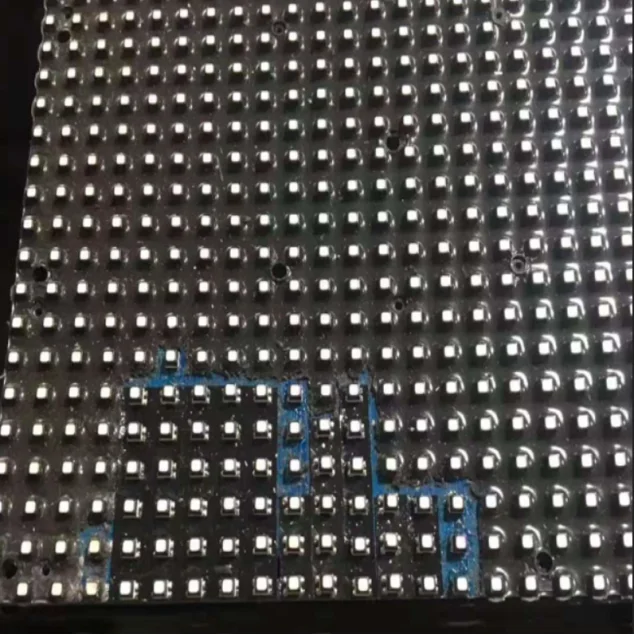

Столкновение светодиодный дисплей во время установки, разборки и транспортировки может легко привести к падению печатной платы. В это время вам нужно использовать печатную плату для ремонта печатной платы.

4. Как использовать печатную бумагу?

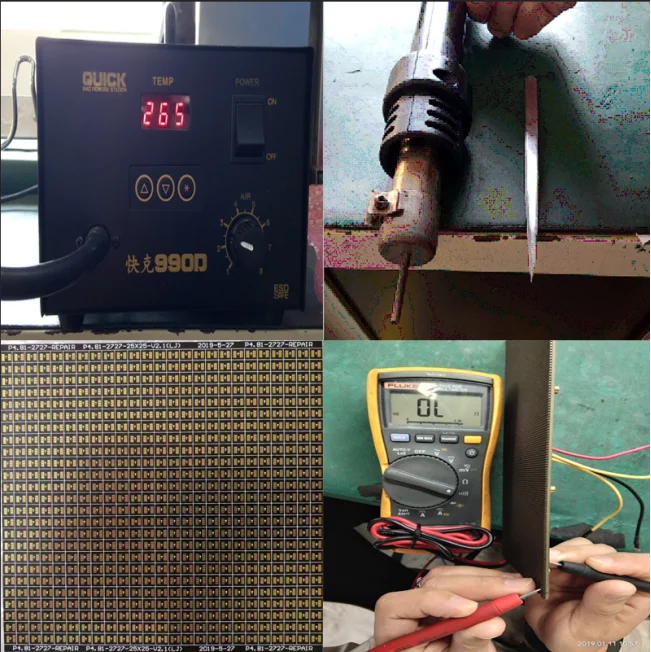

Первый шаг, вам нужно подготовить следующие инструменты обслуживания и расходные материалы: Антистатический браслет, паяльник, пистолет горячего воздуха, мультиметр, пинцет, Оловянная проволока, паяльная паста, ножницы, отвертка, ламповые бусины, печатная бумага, IC и т. Д.

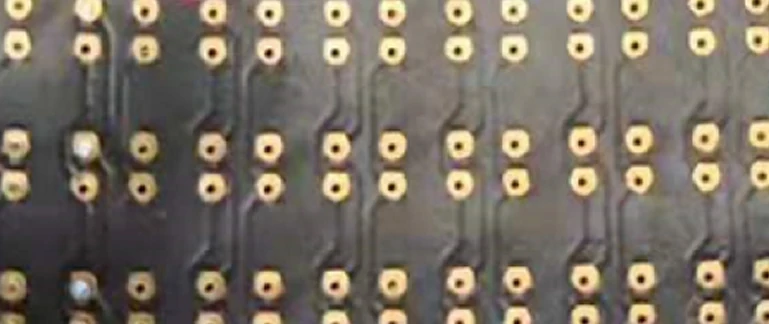

Второй шаг заключается в очистке поврежденной колодки, очистке поврежденной печатной платы лезвием ножа и протрите ее спиртом, чтобы предотвратить короткое замыкание с печатной бумагой.

Третий шаг заключается в разном размере печатной бумаги и олова с обеих сторон колодки, так что короткое замыкание ноги лампы не может быть вызвано слишком большим количеством олова.

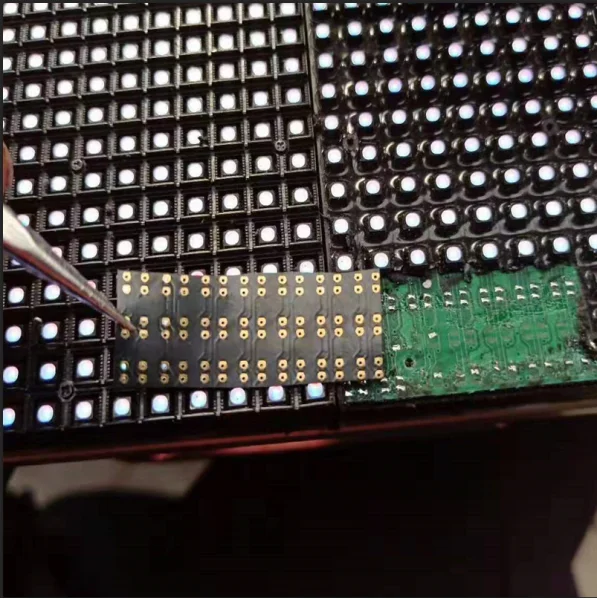

Четвертый шаг-отрегулировать температуру паяльника до 320 ℃, закрепить бумагу с жестяным покрытием пинцетом на левой руке, выровняйте его с положением коврик паяльный трубки PCB лампы, нажмите его мягко на pad, А затем Нагрейте его паяльником или горячим воздушным пистолетом, чтобы сделать печатную бумагу и печатную плату полностью предохранителем, обратите внимание на общие полюсы, которые должны быть выровнены;

Пятый шаг-это светильник, отображаемый полностью белым цветом, регулирующий яркость в соответствии с допустимым диапазоном для нежных глаз, наклоняясь, приваривая квалифицированные бусины к монтажной бумаге, обратите внимание на направление полярности бусин и проверьте, соединены ли контакты с мультиметром перед сваркой.
