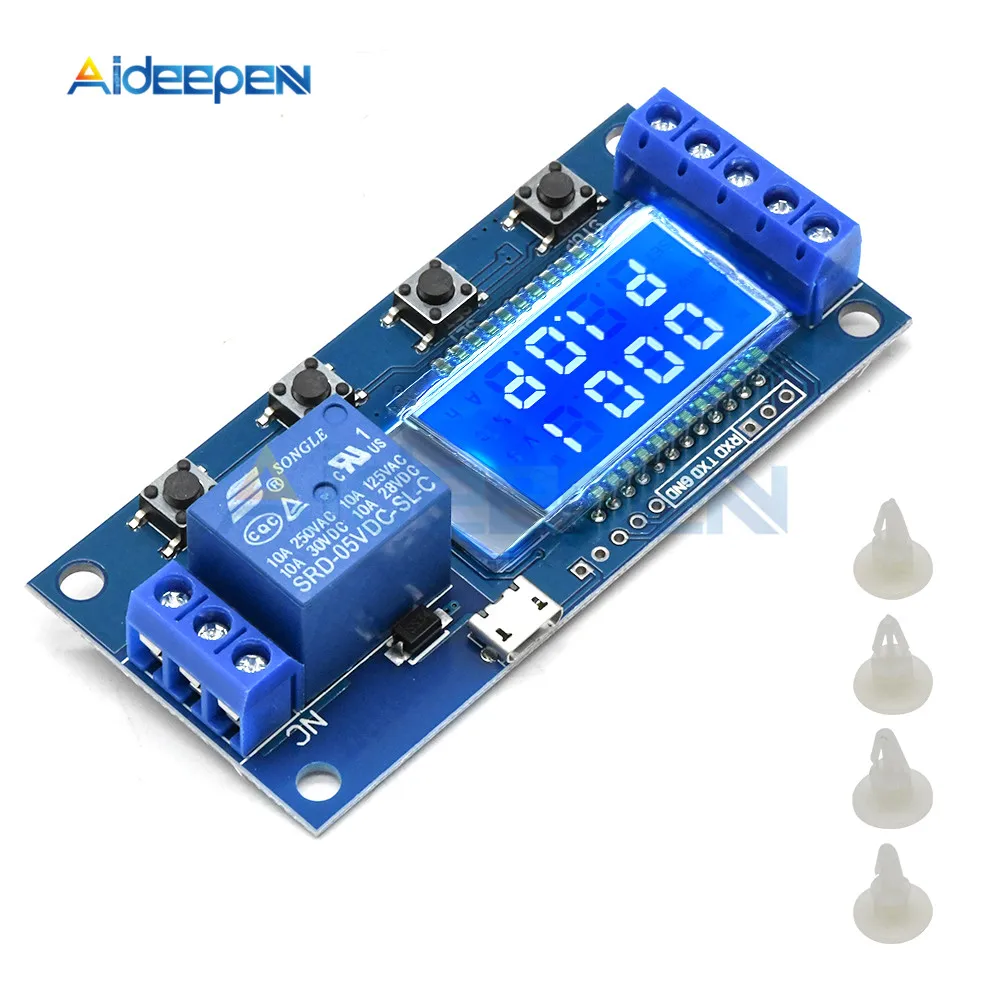

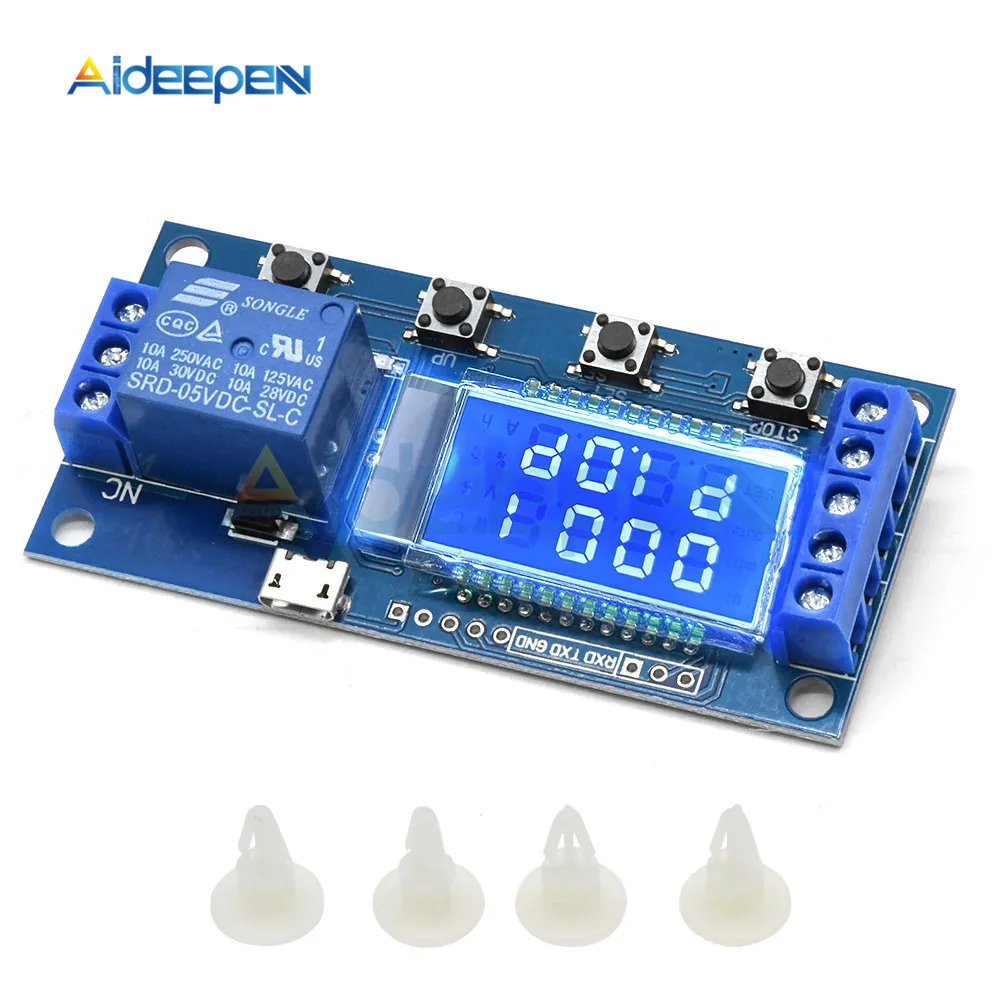

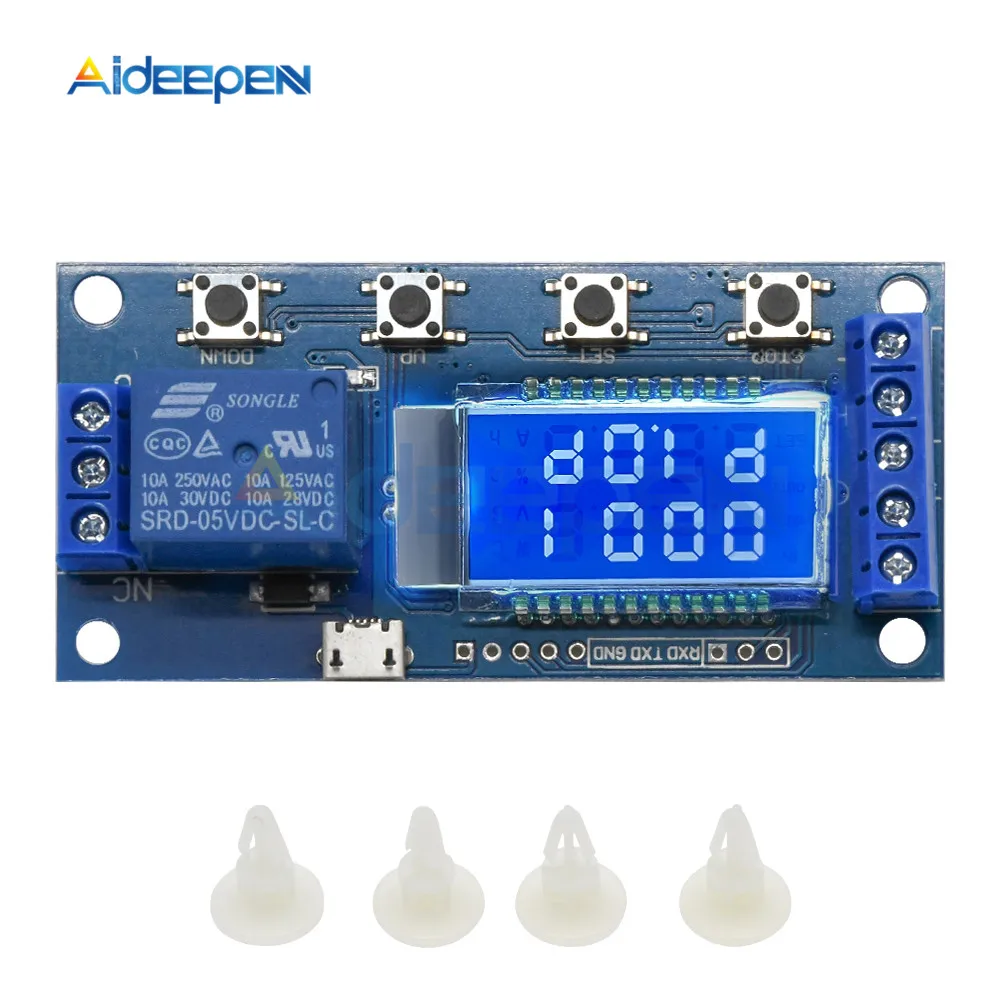

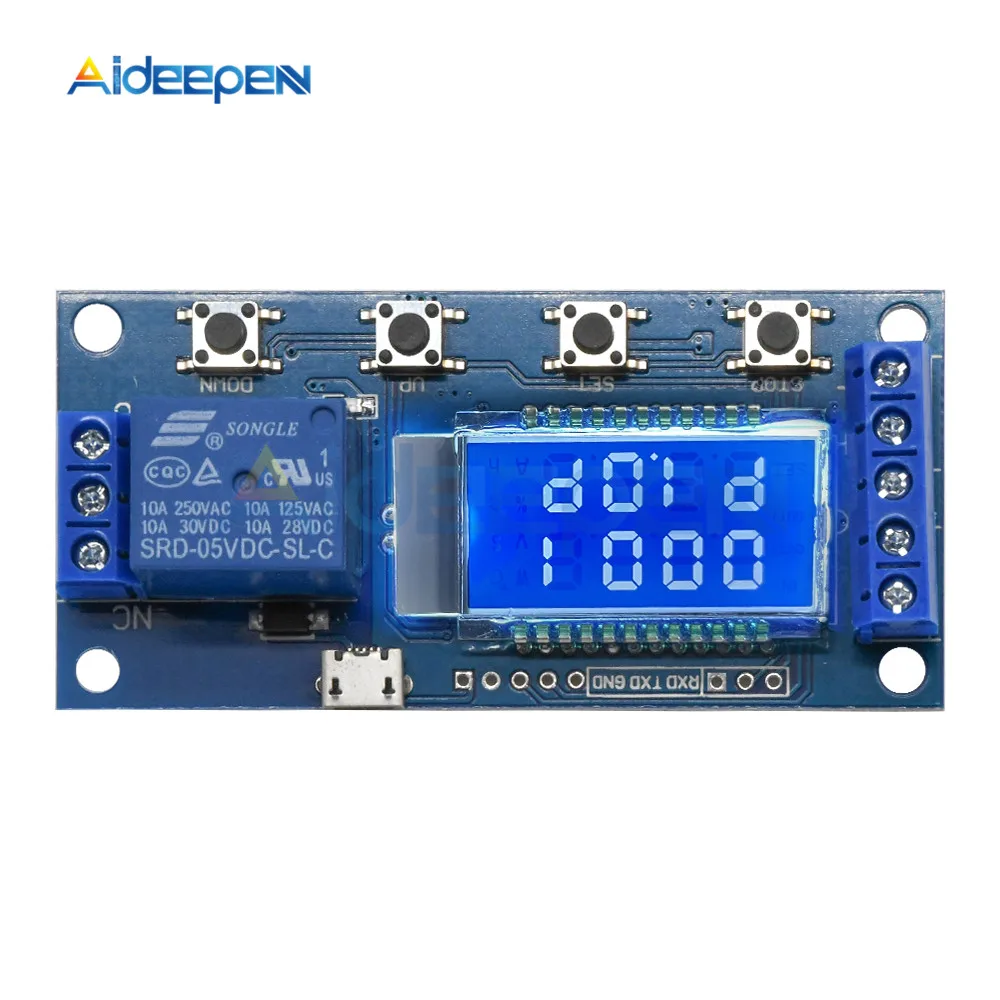

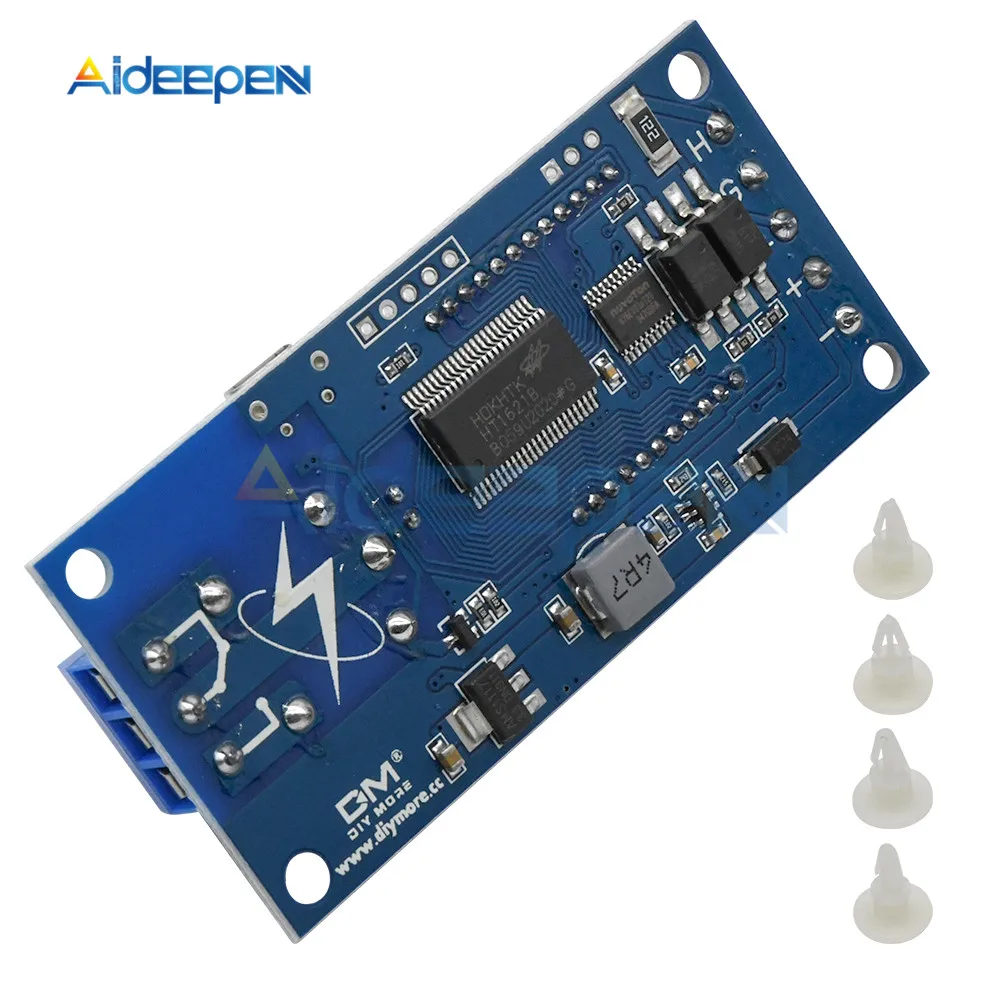

Описание рабочего режима:
Op: время открытия;
CL: время закрытия;
LP: количество циклов. Диапазон 1-9999 раз.- :-Средство инфинитовая петля.
P1: реле будет удерживать время OP после получения триггерного сигнала, и затем реле будет выключено; Если триггерный сигнал будет получен снова в течение времени задержки OP, недопустимый входной сигнал.
P2: реле удерживает время OP после получения триггерного сигнала, и затем реле будет выключено; Если триггерный сигнал будет получен снова в течение времени задержки OP, модуль перезапустит задержку.
P3: реле удерживает время OP после получения триггерного сигнала, и затем реле будет выключено; Если триггерный сигнал будет получен снова в течение времени задержки OP, модуль сбросит и остановит время.
P4: реле останется выключенным во время CL после получения триггерного сигнала, затем реле останется включенным во время OP, и затем реле будет выключено.
P5: реле удерживает время OP после получения триггерного сигнала, и затем реле будет оставаться выключенным в течение времени ожидания CL, а затем выполнять вышеуказанные операции циклически. Модуль сбросит и остановит время. Если триггерный сигнал снова будет получен во время цикла, реле будет отключено. LOP) можно установить.
P6: после включения реле оно останется В включенном состоянии во время OP без триггерного сигнала, и тогда реле останется в выключенном состоянии во время CL, А затем выполняйте вышеуказанные операции циклически. Можно установить количество циклов (LOP).
P7: Функция удержания сигнала. При сохранении триггерного сигнала время задержки сброса и реле остаются включенными. Когда сигнал исчезает, реле остается выключенным. При повторном получении триггерного сигнала во время синхронизации время задержки сбрасывается.
Плавно регулируется от 0,01 до 9999 минут. В интерфейсе модификации параметров OP / CL (flinkle) Коротко нажмите кнопку «стоп», чтобы войти в интерфейс настройки и выбрать диапазон синхронизации. При нажатии на кнопку обратите внимание на положение десятичной запятой. Дисплей "XXXX", без знака после запятой, диапазон времени составляет
От 1 секунды до 9999 секунд. Отображается "XX X.X". Десятичная точка-это вторая длительность, а временной диапазон от 0,1 до 999,9 секунд. Отображается "XX.XX", десятичная цифра третья и последняя, а временной диапазон от 0,01 до 99,99 секунд. Отображается "x.x.x". Десятичная точка горит полностью, а временной диапазон от 1 минуты до 9999 минут. Например, если вы хотите установить ОП на 3,2 секунды и переместить десятичную точку во второе в последнюю позицию, на ЖК-дисплее будет отображаться "003,2".
Настройка параметров:
1. Нажмите и удерживайте кнопку «установить», чтобы войти в меню параметров настройки.
2. Рабочий режим начнет мигать, установите Рабочий режим. Коротко нажмите кнопку вверх/вниз, чтобы настроить рабочий режим.
3. Коротко нажмите кнопку SET, чтобы выбрать рабочий режим, а затем Войдите в настройки системных параметров.
4. В интерфейсе настройки системных параметров Коротко нажмите кнопку «установить», чтобы переключить изменяемый системный параметр, и коротко/долго нажмите кнопку «вверх/вниз», чтобы изменить значение. Примечание: в режимах P1, P2, P3, P7 короткое предварительное уведомление неверно. В интерфейсе модификации параметров OP/CL (flinkle), коротко нажмите кнопку «стоп», чтобы войти в интерфейс настройки и выбрать диапазон синхронизации (1s/0,1 s/0,01 s / 1 мин). После установки всех параметров нажмите и удерживайте кнопку "SET", чтобы сохранить настройки параметров и выйти из интерфейса настройки.

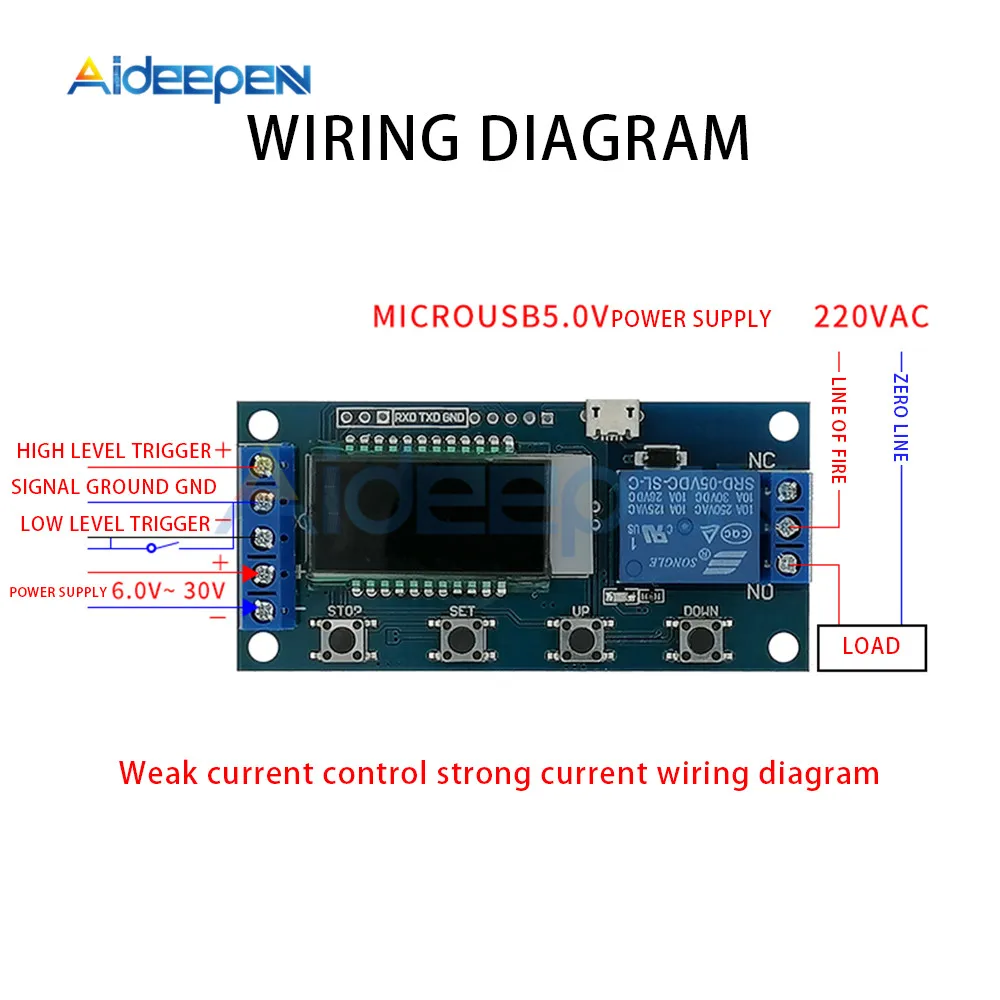

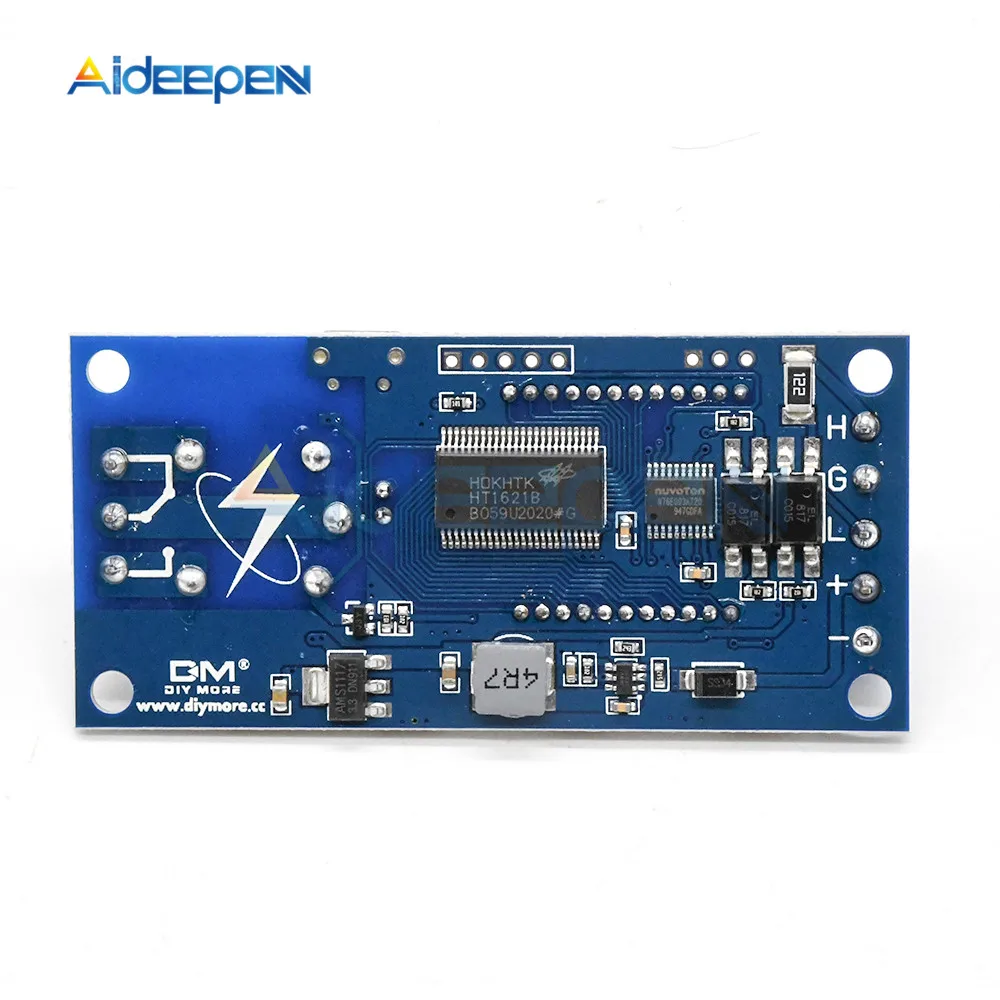

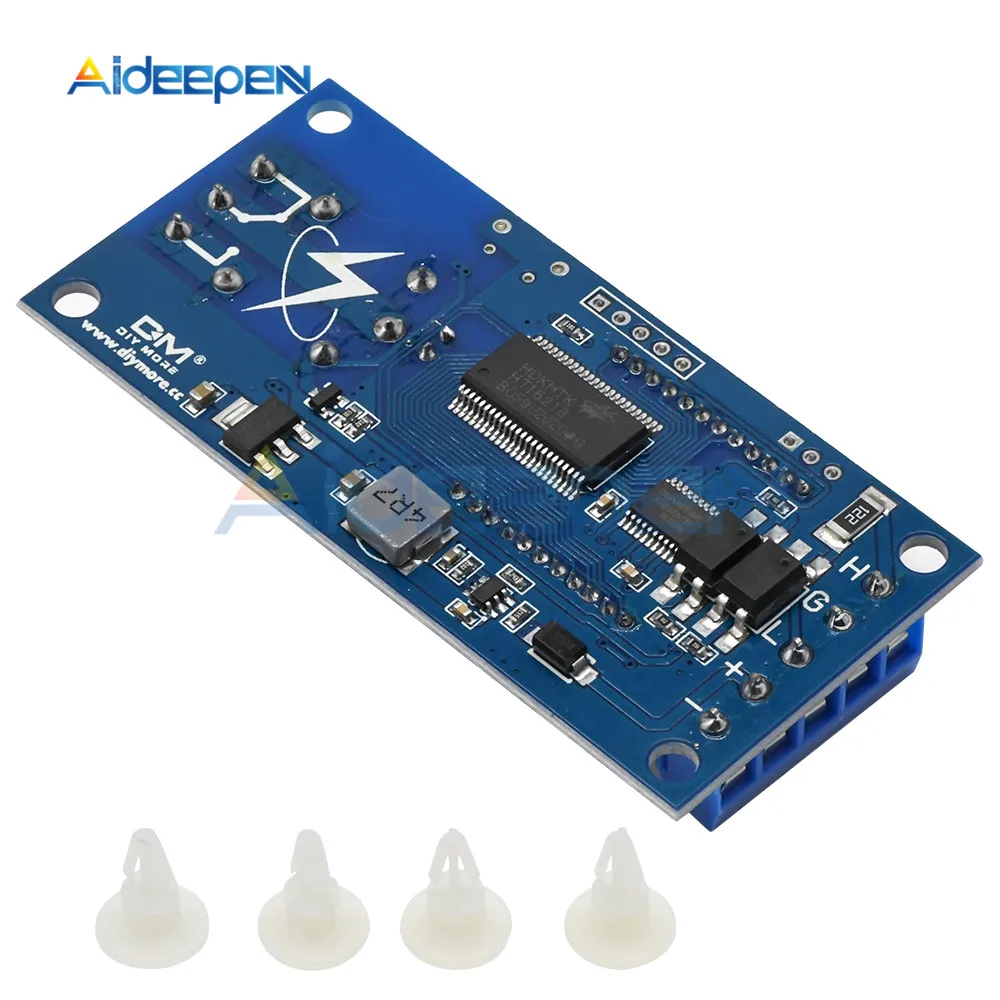

Коммуникационная плата интерфейса UART и настройка параметров:
Система поддерживает функцию загрузки данных UART и настройки параметров (уровень TTL)

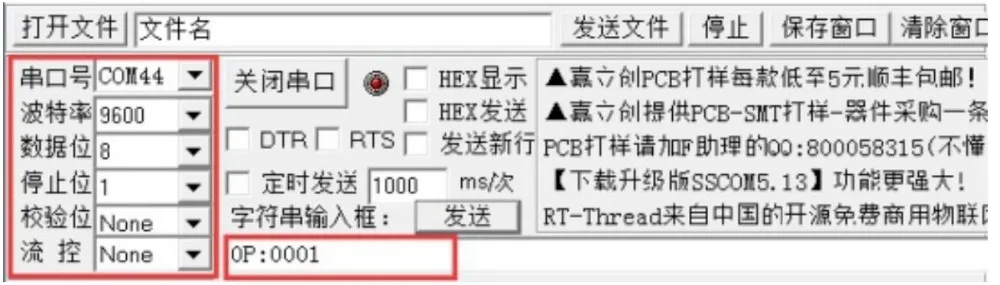

Чтение настроек параметров
1. OP: XXXX
Установить минимальное время задержки для открытия: 1 с
2. OP: XX x. X
Установите минимальное время задержки для открытия: 0,1 с
3. OP: XX.XX
Установите минимальное время задержки для открытия: 0,01 с
4. OP: X.X.X.X
Установить минимальное время задержки для открытия: 1 минута
5. CL: XXXX
Установите минимальное время задержки для закрытия: 1 с
6. CL: XX x. X
Установите кратчайшее время задержки для закрытия: 0,1 с
7. CL: XX.XX
Установите минимальное время задержки для закрытия: 0,01 с
8. CL: X.X.X.X
Установить минимальное время задержки для закрытия: 1 минута
9. LP: XXXX
Количество циклов: 1-9999
10. Вкл.
Включение Реле
11. Выкл
Реле отключено
12. PX
Режим настройки P1 ~ P7

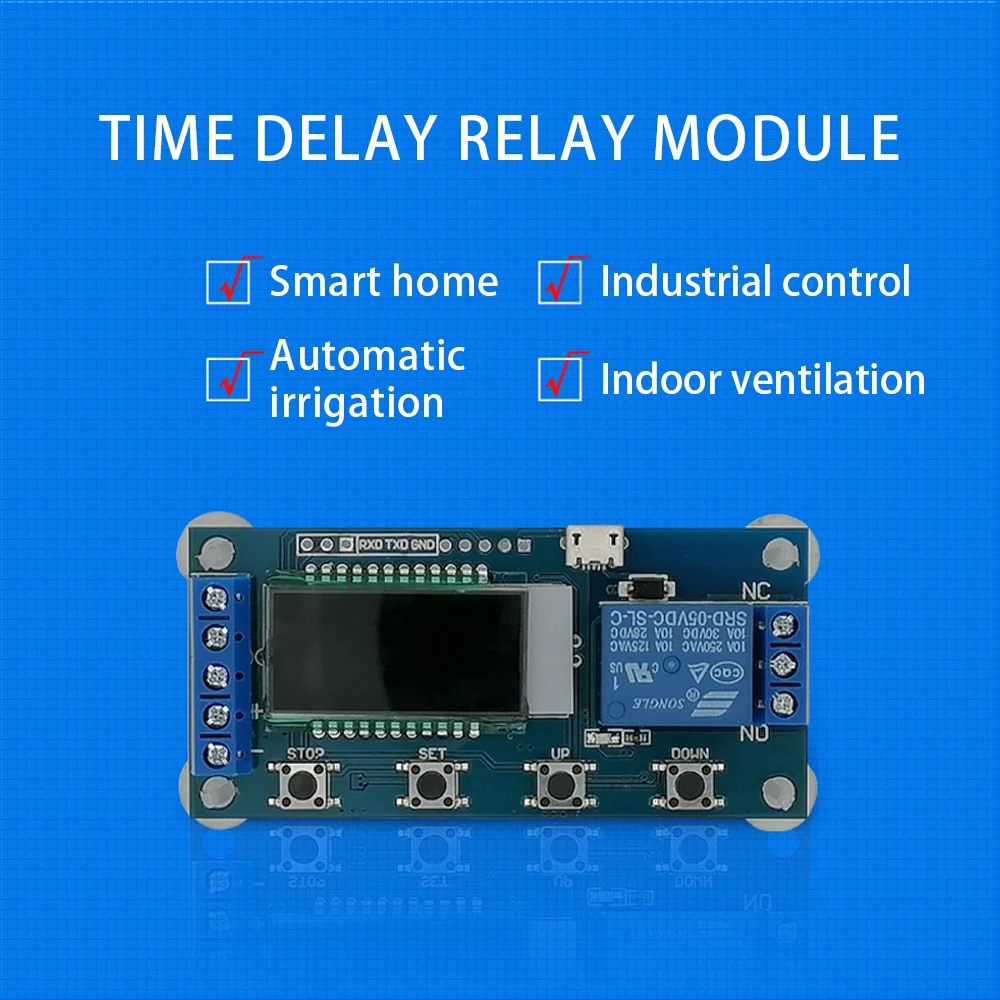

Сценарий применения:
1. Двигатель
2. Робот
3. Умный дом
4. Промышленный контроль
5. Автоматическое орошение
6. Внутренняя вентиляция
Дополнительные функции:
1. Функция автоматического сна: Нажмите и удерживайте кнопку «стоп» в обычном режиме работы, чтобы включить или отключить функцию автоматического сна. L-p: Включите, включите функцию автоматического сна. L-p: Выключите, отключите функцию автоматического сна.
2. Выбор функции реле: Коротко нажмите кнопку «стоп» в обычном интерфейсе работы, чтобы включить или отключить функцию задержки реле. 'ON': при соблюдении условий проводимости реле обычно открывается. 'Off ': даже при соблюдении условий проводимости реле обычно закрыто. ЖК-дисплей будет мигать «OUT» в выключенном состоянии.
Просмотр параметров:
В рабочем интерфейсе Коротко нажмите кнопку SET для отображения текущих настроек параметров системы, не влияя на нормальную работу системы. Переключение содержимого дисплея: в режиме P5 или P6 Коротко нажмите кнопку «вниз», чтобы переключить содержимое дисплея.
