433 МГц Универсальный беспроводной пульт дистанционного управления настенная панель RF пульт дистанционного управления s переключатель управления DIFODA AC 110 В 220 В 1CH релейный модуль приемника

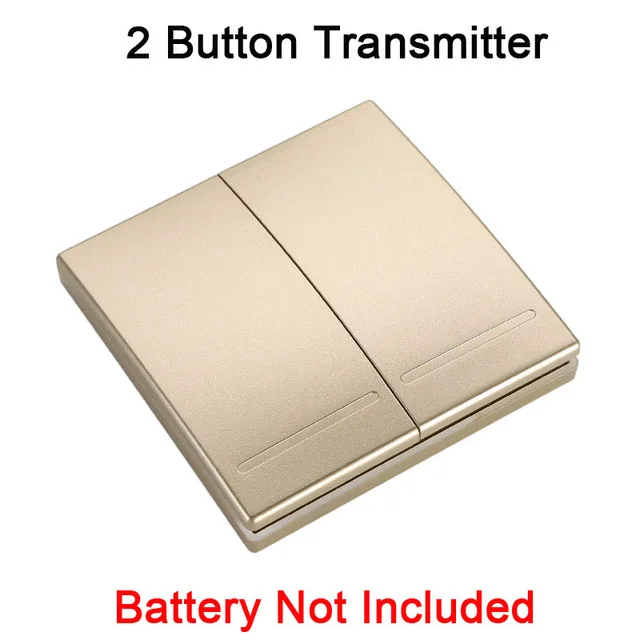

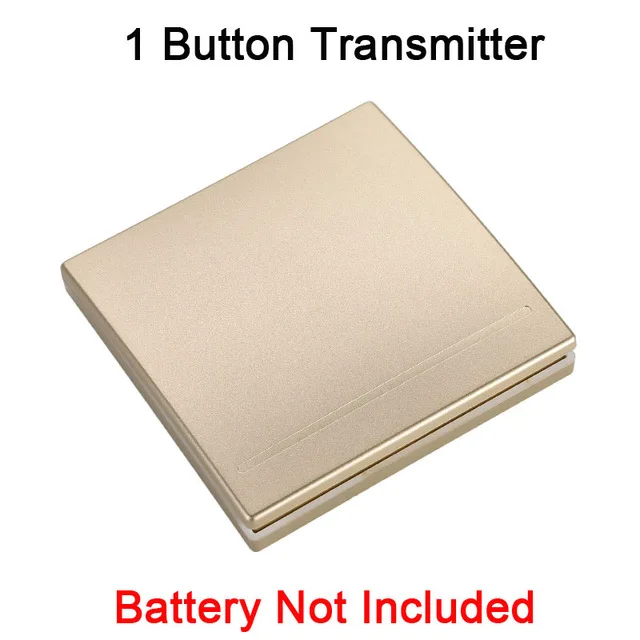

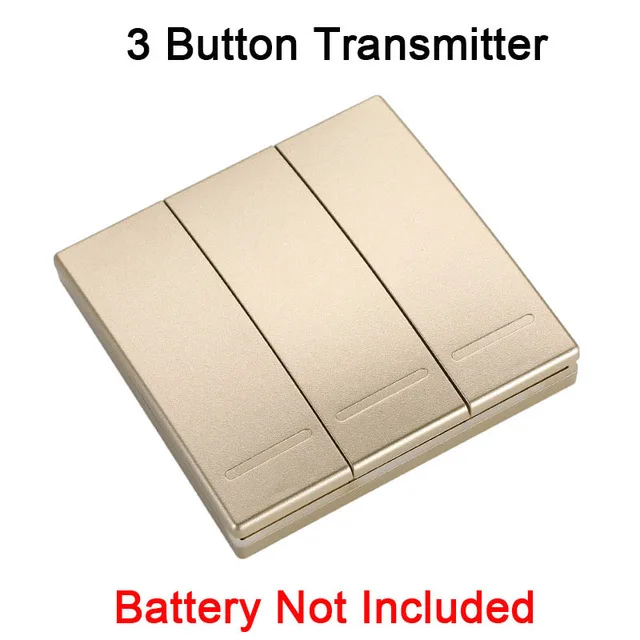

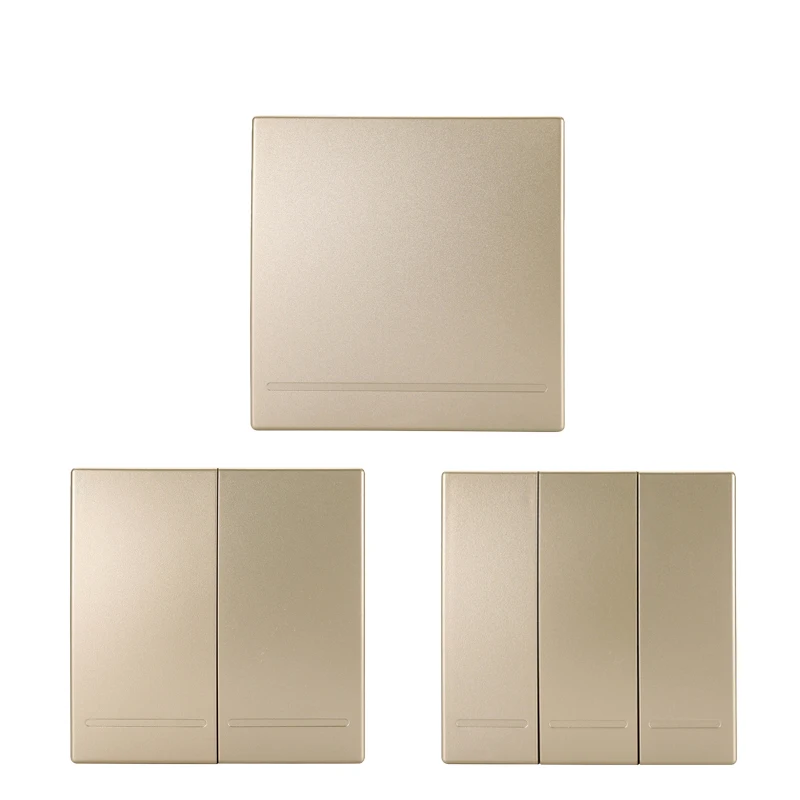

Технические данные настенной панели передатчика:

Рабочая частота: 433 МГц.

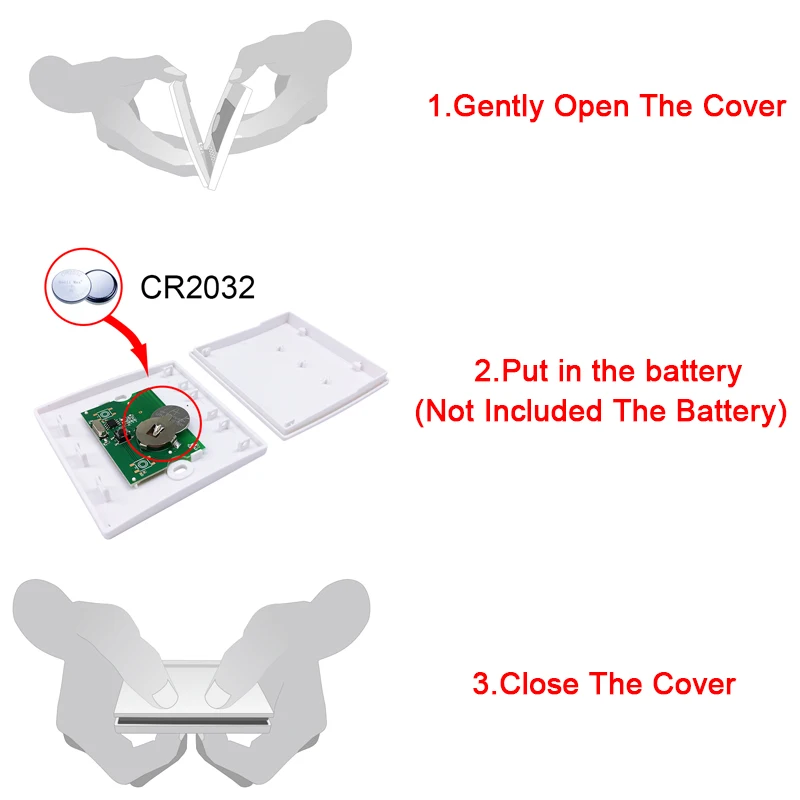

Модель батареи: щелочная батарея CR2032 (батарея не входит в комплект).

Материал: ПНД (Тип 2) пластик.

Спецификация кодирования: 1527.

Расстояние: Внутри помещения (20 метров/65 футов), вне помещения (80 метров/262 футов).

Цвет: белый, серебристый, золотой.

Размер (Д/Ш/В): 86 мм x 86 мм x 13 мм.

Вес: 60 г/2,1 унций.

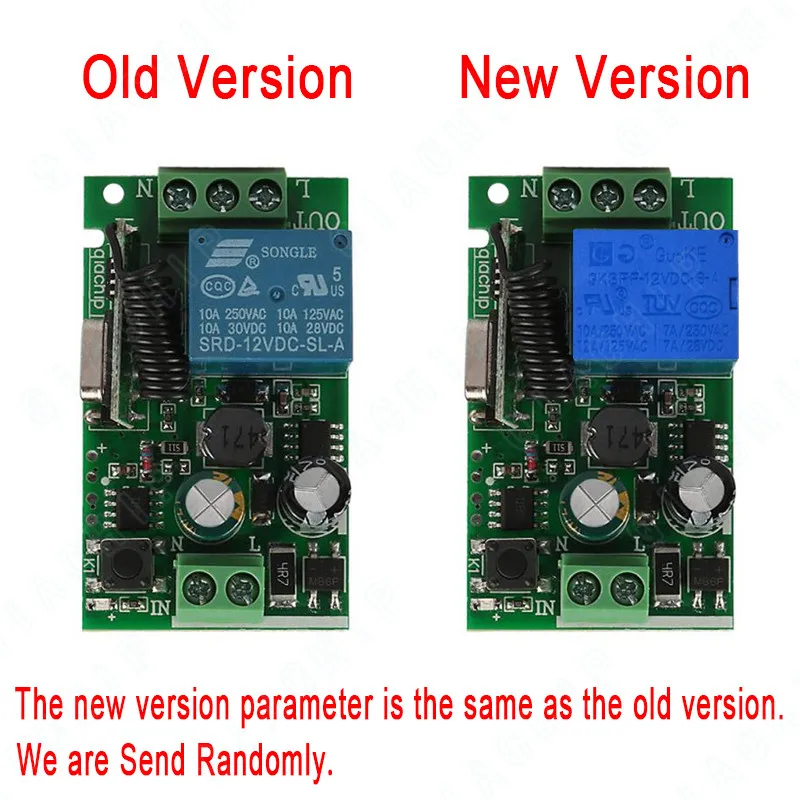

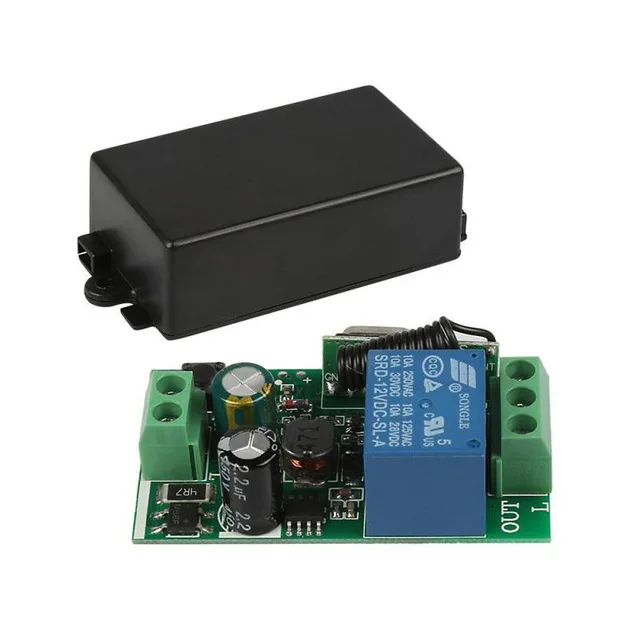

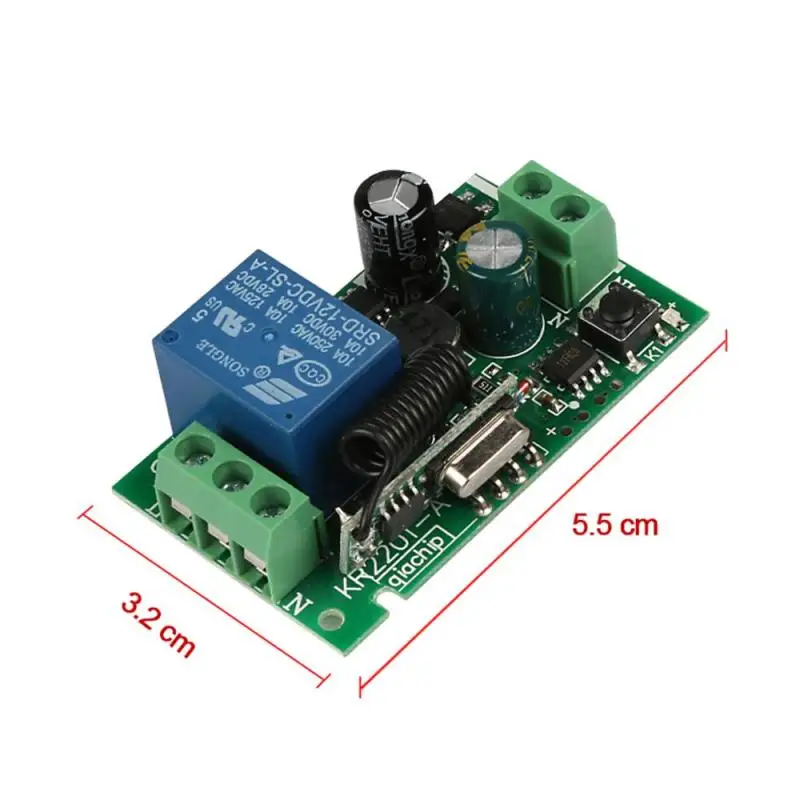

Технические данные получателя:

Номер модели: KR2201-4.

Тип кодирования: интеллектуальный код обучения.

Радиочастотный режим: супергетеродинный приёмник.

Режим модуляции: амплитудная.

Частота радиодиапазона: 433 МГц.

Рабочий режим: моментальный, режим переключения и блокировки.

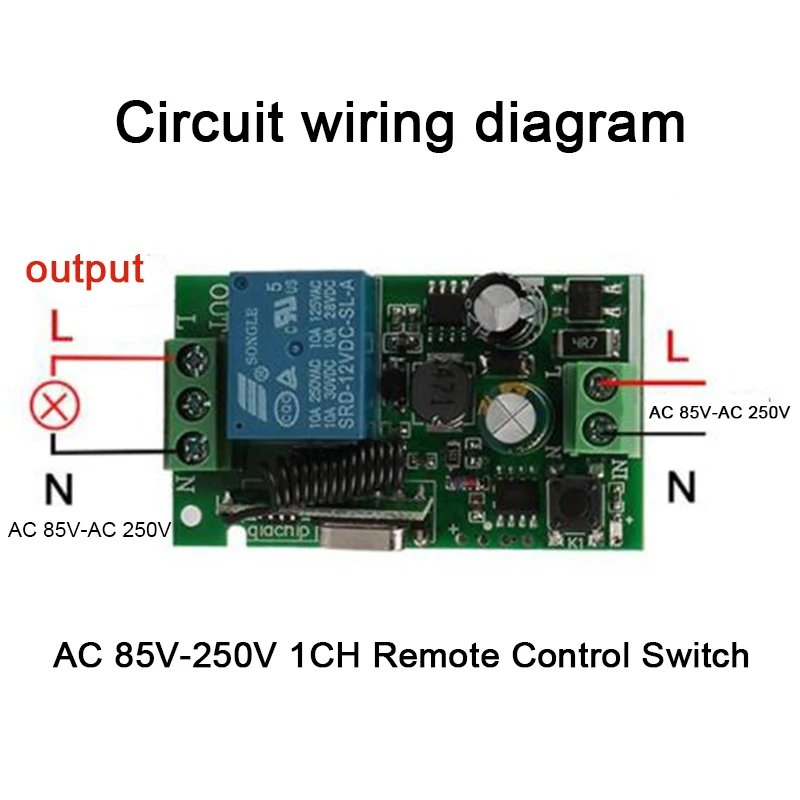

Входное напряжение: AC 85V-250V.

Ток в рабочей точке: 5 мА

Чувствительность на прием: > 97 дБм

Диапазон дистанционного управления: более 50 м (свободное пространство).

Способ проводного подключения: фиксированный проводной держатель

Выходной терминал: NO, COM, NC.

NO: нормально открытый (выход)

COM: Общий (выход).

NC: нормально закрытый (выход).

Цвет: зеленый (плата), черный (внешняя оболочка).

Размер упаковки: 8,1 и 3,6 х 2,0 см/3,1-1,2-0,78 дюйма

Вес упаковки: 40 г/1.41 унц.

Обратите внимание:

В комплектацию входят разные изделия, так как у всех разные заказы.

Изображение продукта

Эксплуатация:

О режиме работы:

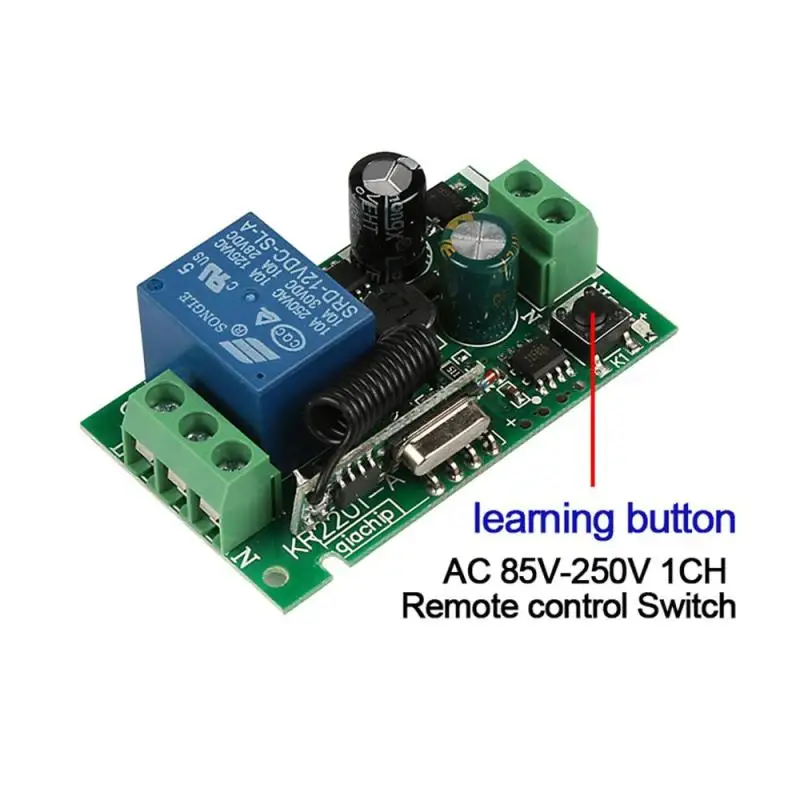

Изучение кода (быстрый доступ):

Нажмите кнопку набора один раз, светодиод на приемнике мигнет 1 раз.

Когда светодиод включится, нажмите любую кнопку на пульте дистанционного управления, светодиод на приемнике мигнет 3 раза и отключится.

Это значит, что произошла успешная связь.

Изучение кода (переключатель):

Нажмите кнопку набора 2 раза, светодиод на приемнике мигнет дважды.

Когда светодиод включится, нажмите любую кнопку на пульте дистанционного управления, светодиод на приемнике мигнет 3 раза и отключится.

Это значит, что произошла успешная связь.

Изучение кода (блокировка):

Примечания: режим блокировки требует 2 разных кнопок, первая для «ON», вторая для «OFF».

Например: кнопка A = ON, кнопка B = OFF.

Нажмите кнопку набора на приемнике 3 раза, запустите режим блокировки.

Подождите немного, светодиодный индикатор на приемнике мигнет и отключится.

Нажмите кнопку А на пульте дистанционного управления, светодиод мигнет 5 раз.

Нажмите кнопку дистанционного управления B. Светодиодные вспышки 5 раз.

Через 3 секунды индикатор снова включится. Это означает, что пульт дистанционного управления и приемник успешно наладили связь.

А = ON, B = OFF

Перезагрузка/очистка кода приемника:

Нажмите кнопку набора на приемниках 8 раз, коды будут удалены. После очистки кода все пульты дистанционного управления следует повторно проверить на сопряжение для контроля приемника.

Примечания:

1. Пожалуйста, не заряжайте пульт во время работы. Сначала отключите питание, после проверки-заряжайте питание.

2. Пожалуйста, немедленно меняйте батарею, когда напряжение дистанционного управления недостаточное (когда напряжение батареи недостаточное, как правило, близка передача).

3. Пожалуйста, обратите внимание, чтобы избежать металлической маски, большого оборудования, сильных помех электромагнитных поданных при использовании беспроводной радиочастотной продукции, и избегайте слишком короткого расстояния между пультом дистанционного управления и платой приемника.

4. Не используйте предмет не по назначению. Неправильное использование приведет к снижения производительности и срока службы продукта. Это может привести к поломке изделия и даже создать опасность вашей безопасности.

Инструкции по уходу за изделием

Первый шаг: Очистить память устройства

Нажмите кнопку программирования на приемнике 8 раз, коды будут очищены.

После очистки кода, пульты дистанционного управления больше не будут работать.

Шаг второй: соедините настенный дистанционный передатчик и приемник

Нажмите на кнопку программирования на приемнике два раза, он переходит в режим настройки переключения.

Подождите минуту, светодиод включится и запустится режим набора.

Нажмите кнопку пульта дистанционного управления, светодиод на панели приемника мигнет и отключится.

Обучение прошло успешно
