Введение

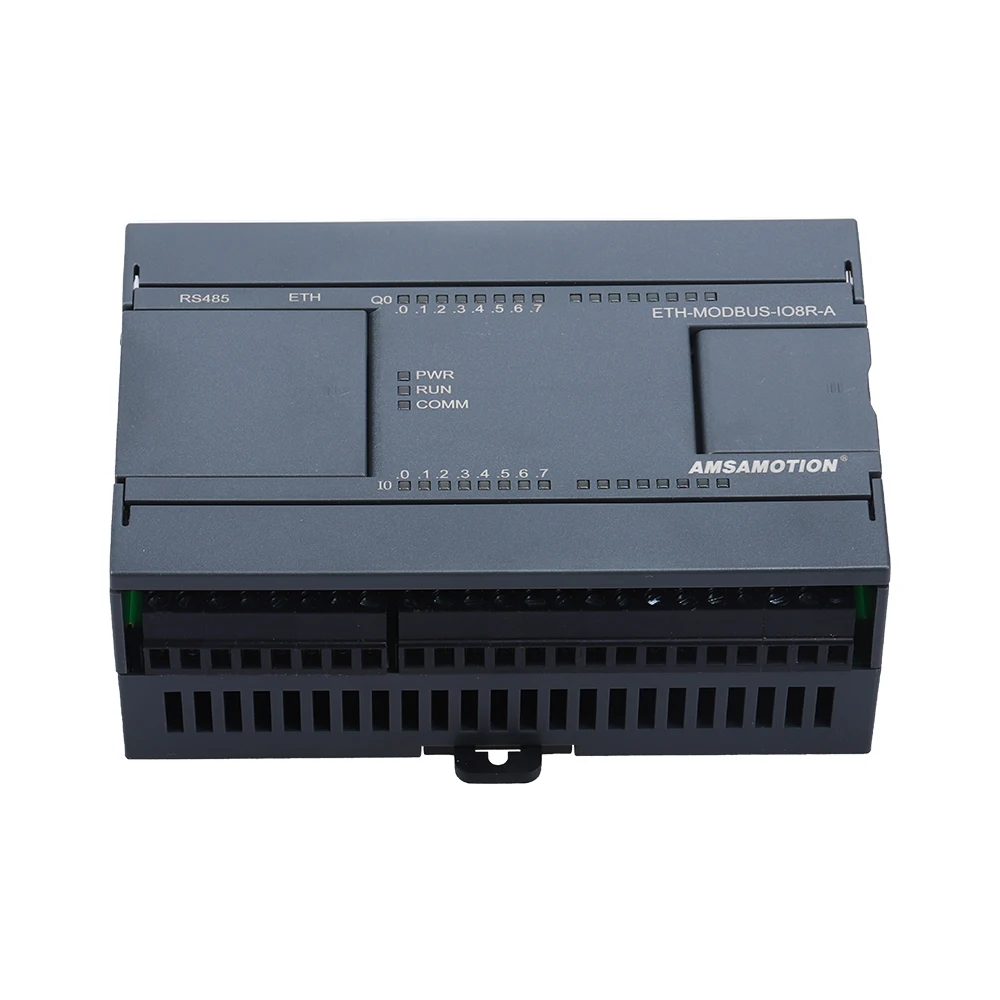

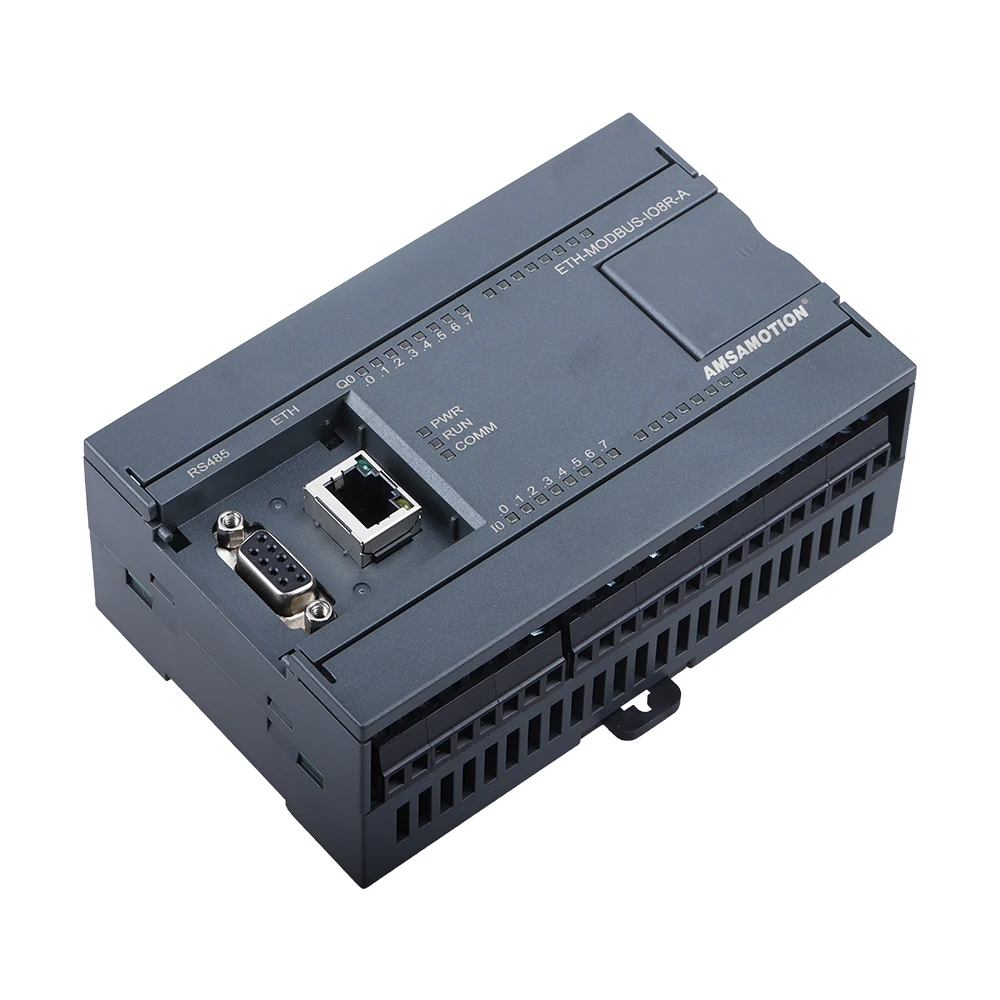

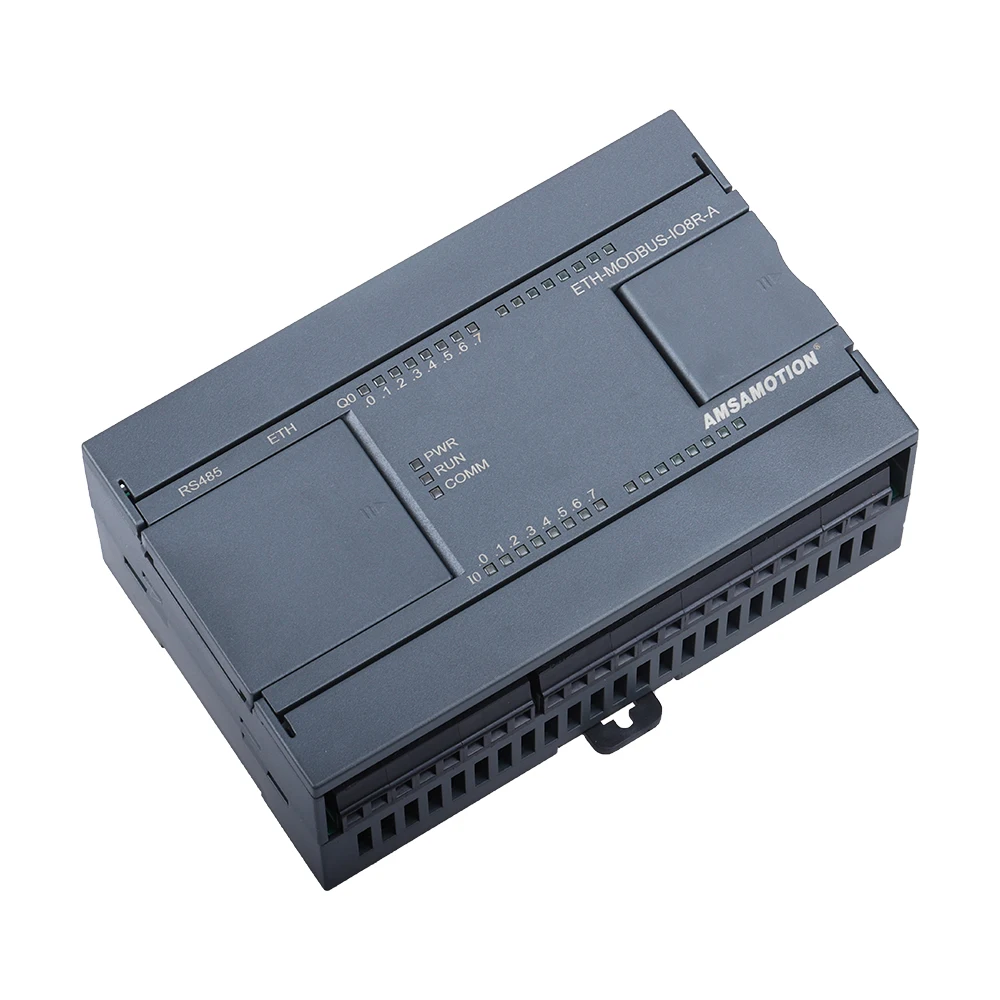

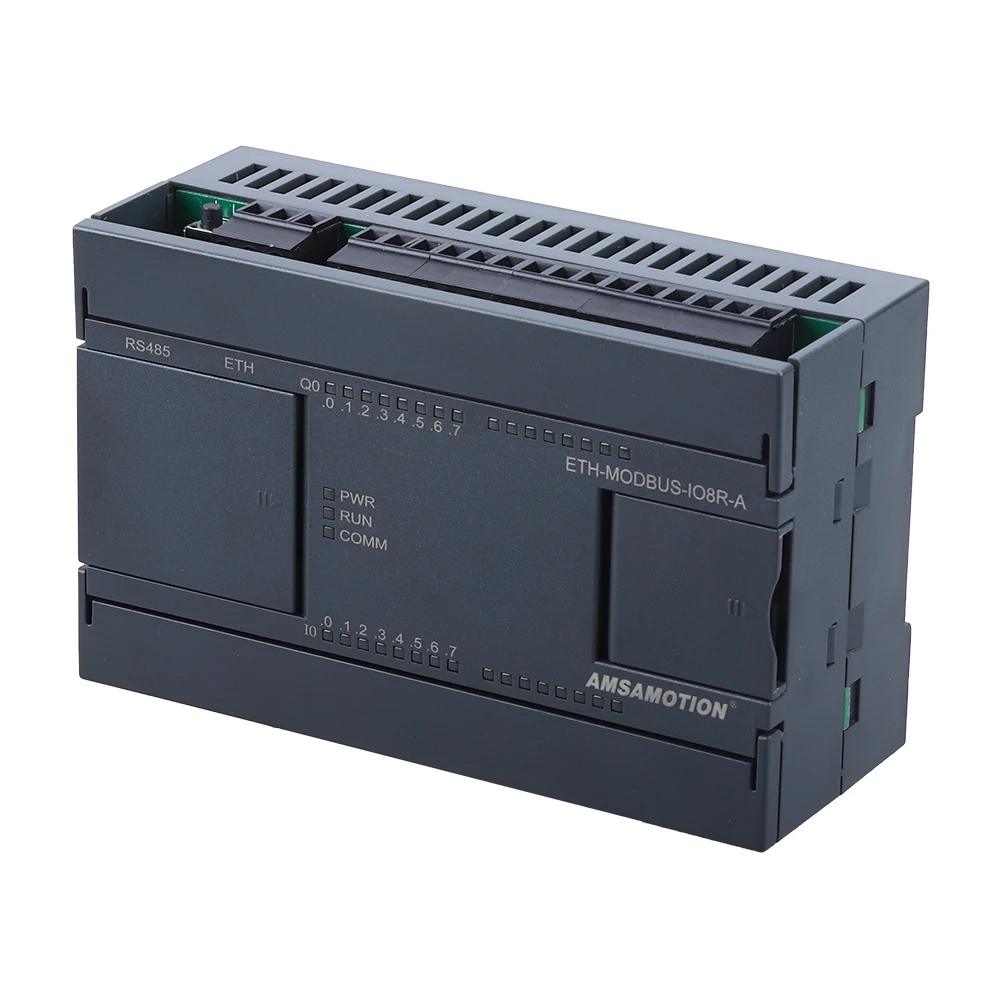

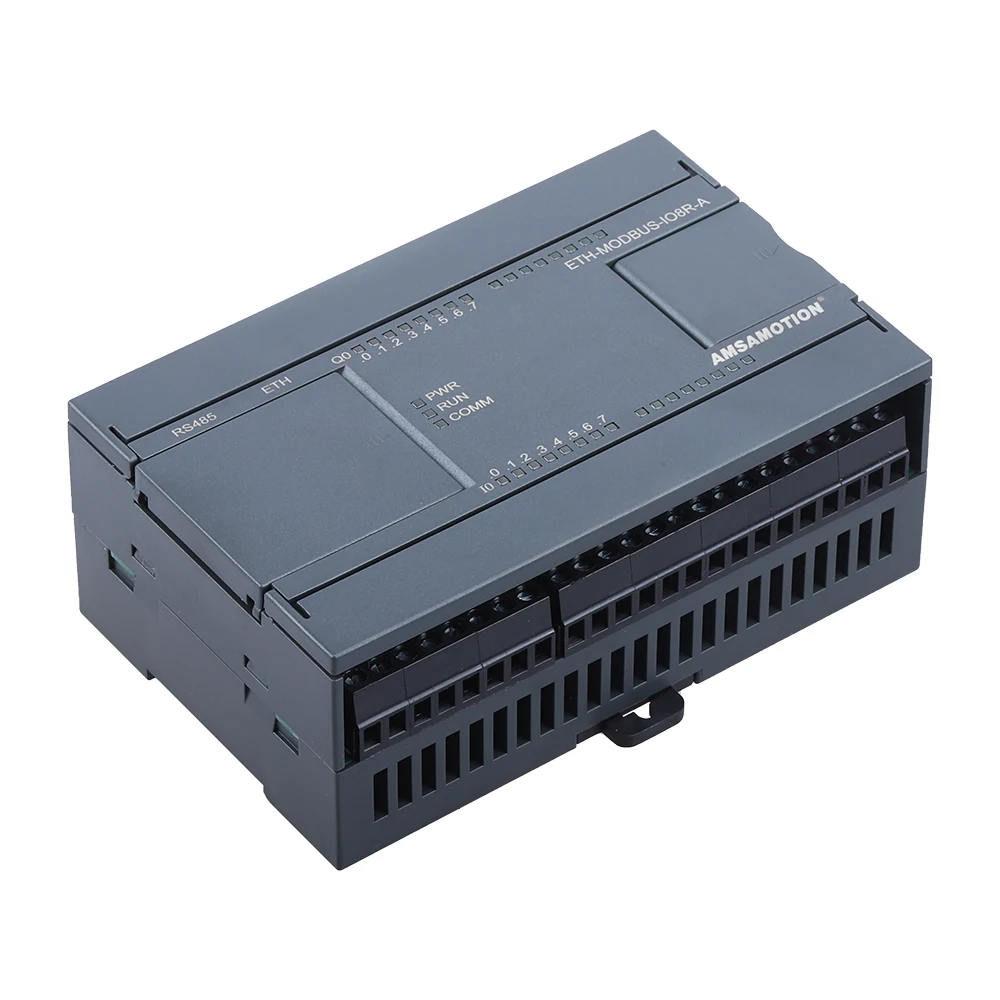

Module ETH-MODBUS-IO8R-это многофункциональный последовательный сервер
Built Встроенный переключатель контроля количества, аналоговый канал сбора количества
RJ45 интерфейс RJ45, в MODBUS RTU функции последовательной связи, увеличение преобразования MODBUS TCP протокол связи с сетевым портом оборудования
➤Вы также можете использовать двустороннюю прозрачную передачу между последовательным портом RS485 и Ethernet, так что оборудование с интерфейсом RS485 имеет возможность подключения к сети TCP/IP
➤Есть 2 независимых последовательных порта RS485, который расширяет 1 физическую связь
Diподдержка набора номера, чтобы установить скорость передачи данных последовательного порта, номер станции, «Шесть в одном» MODBUS RTU slave station и т. д.
Это экономически стабильный и мощный продукт
Особенности

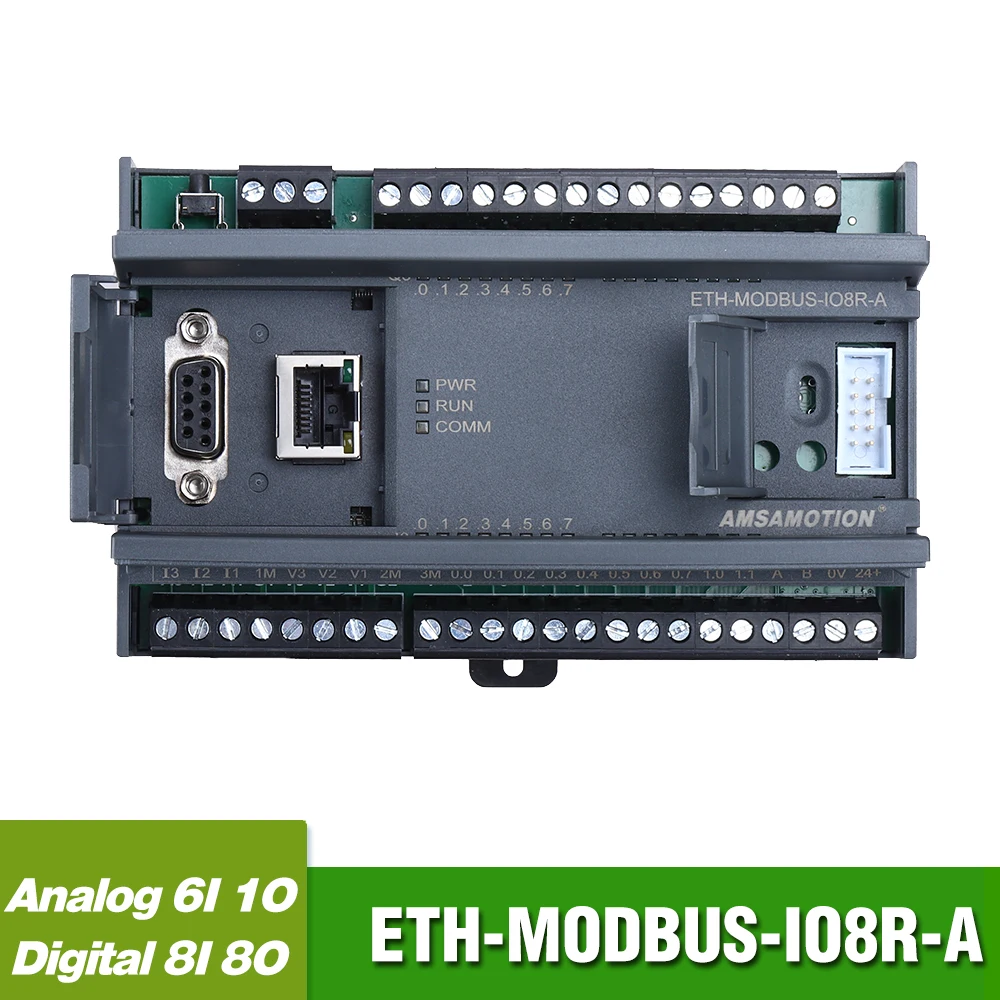

8 8 фотоэлектрических изоляции цифровой вход, 8 реле цифровой выход (соответствующий Индикатору состояния количества)
➤ 6 каналов 12-разрядный аналого вход переменного тока, 1 канал 12-разрядный аналоговым выходом

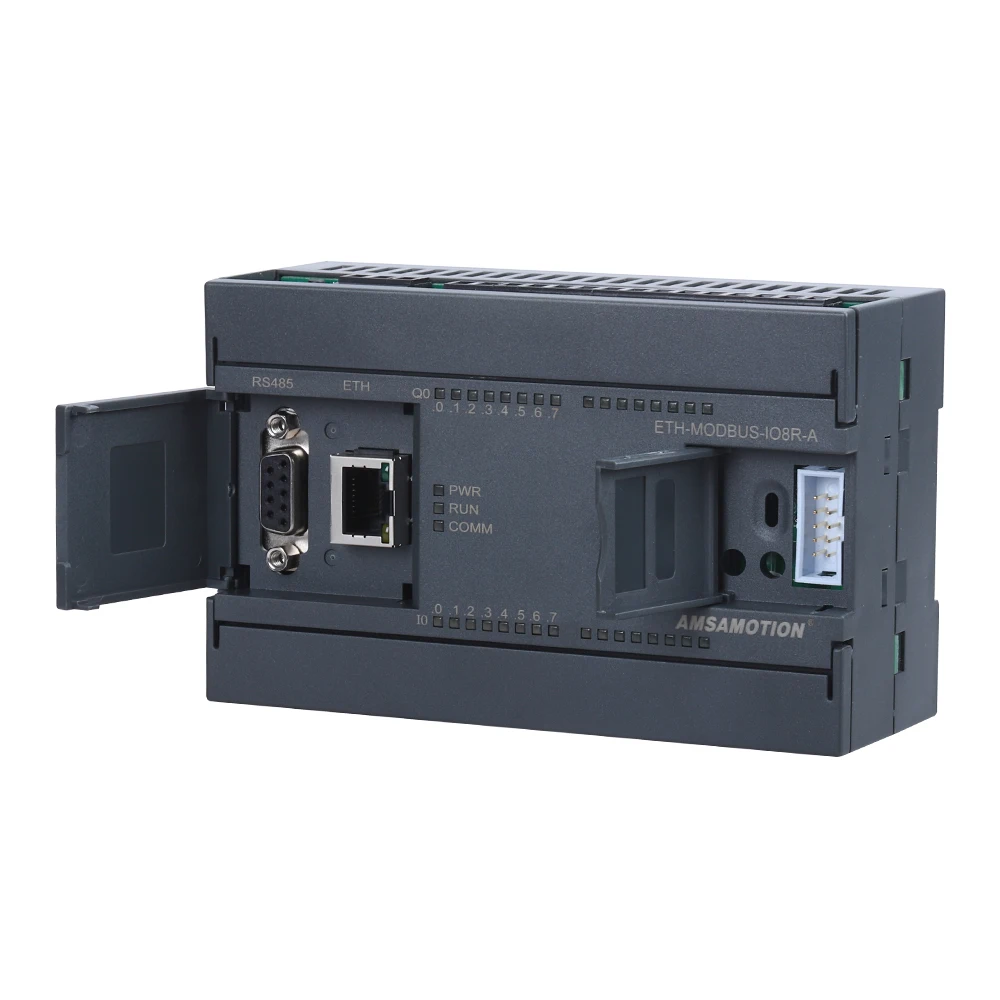

➤ 2 way 485 интерфейс, 1 способ DB9 Женский, 1 способ терминала, самостоятельного использования
➤ 1 RJ45 Тип Сетевой порт, 10/100 Мбит/с Ethernet связь
➤ С переключателем циферблата скорости передачи данных и номером станции, удобно устанавливать параметры модуля
Support Поддержка протоколов MODBUS TCP, MODBUS RTU и TCP и поддержка 4 соединений MODBUS TCP одновременно
System система имеет встроенный MODBUS TCP в MODBUS RTU, MODBUS RTU в MODBUS TCP; Он может использоваться как сетевой сервер MODBUS TCP или клиент
Support Поддержка преобразования до 6 рабочих станций MODBUS RTU и этот модуль к 1 модульному TCP серверу управления с соответствующими точками конфигурации

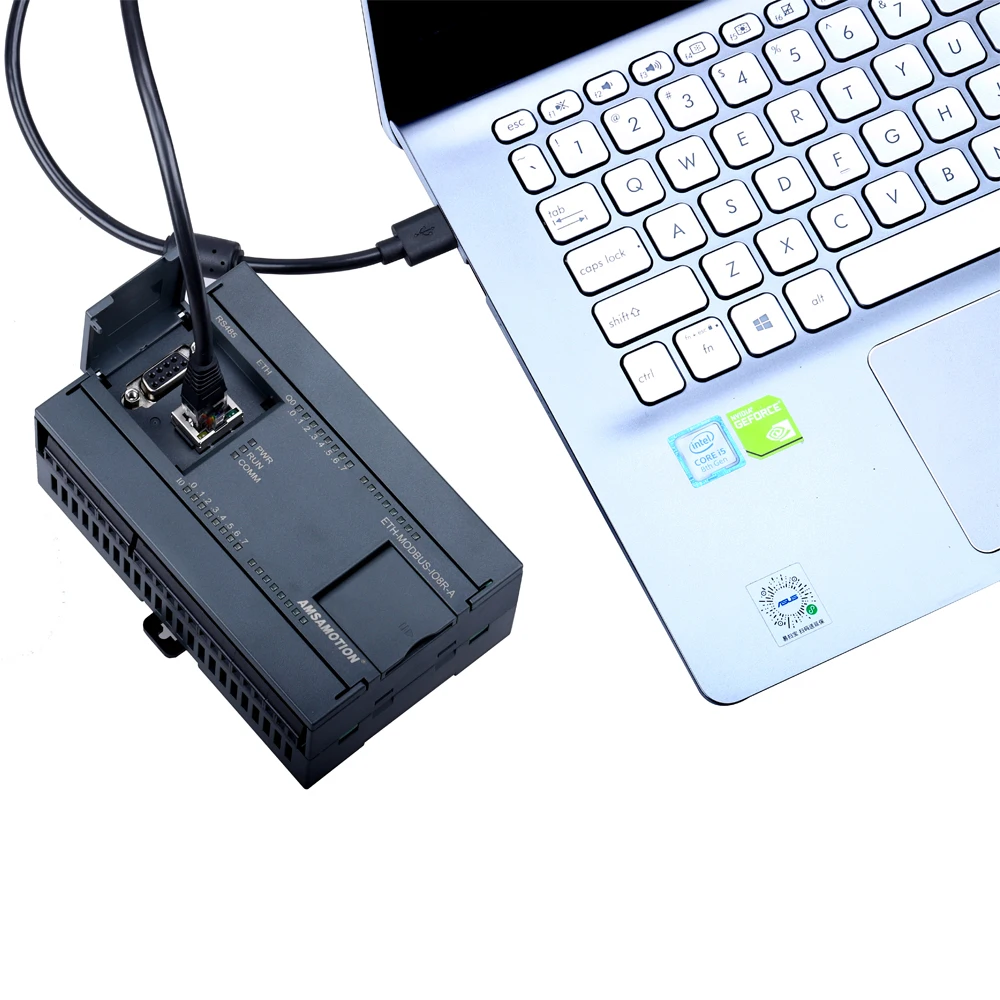

Dedicated выделенный хост-компьютер может установить параметры модуля для постоянного хранения
Параметр
✔Входной интерфейс (DI)
✔Входные точки: 16 каналов
✔Тип входного сигнала: переключатель контактного сигнала или сигнал уровня
✔Допустимый диапазон входного сигнала: 18 ~ 28 В постоянного тока
✔Схема изоляции: изоляция оптопары
Выходной интерфейс (DO)
✔Выходная точка: 16 каналов
✔Тип выхода: релейный выход, нормально открытый контакт
✔Контактная мощность: 30VDC/5A 250VAC/5
✔Схема изоляции: Механическая изоляция
COM1 (Параметры связи RS485)
✔Тип интерфейса: RS485, клеммный блок
✔Скорость передачи данных: 4800 ~ 115200 (настраивается)
✔Связь Формат: по умолчанию 8-bit data, 1 бит стоп, нетчетности (настраивается)
✔Режим связи
✔1) MODBUS TCP to MODBUS RTU
✔2) MODBUS RTU:
✔Для номера станции этого модуля функция доступна с помощью главной станции MODBUS RTU для этого модуля
✔Для других номеров станций функция MODBUS RTU (master station) для MODBUS TCP (сервер)
✔3) Прозрачная передача TCP
✔Диапазон адресов: 1 ~ 254
✔Расстояние передачи: 1200 метров
COM2 (Параметры связи RS485)
✔Интерфейс Тип: RS485, DB9 (жен.): 3-покрытый вязальной проволокой (+), 8-покрытый вязальной проволокой (B); 5-покрытый вязальной проволокой (Заземление)
✔Скорость передачи данных: 4800 ~ 115200 (9600 при выходе из фабрики, настройка переключателя скорости передачи данных)
✔Связь Формат: по умолчанию 8-bit data, 1 бит стоп, нетчетности (настраивается)
Режим связи
✔1) MODBUS TCP to MODBUS RTU
✔2) RTU MODBUS: только для номера станции этого модуля, функция этого модуля доступна на главной станции MODBUS RTU
✔3) Прозрачная передача TCP
✔4) MODBUS RTU master station
✔Диапазон адресов: 1 ~ 254
✔Расстояние передачи: 1200 метров
Параметры сетевой связи
✔Форма интерфейса: RJ45
✔Тип сети: LAN
✔IP адрес: 192.168.1.12 (настраиваемый)
✔Протокол связи: MODBUS TCP, TCP/IP
✔Скорость передачи данных: 10/100 Мбит/с; Дуплексный режим; Адаптивная
Параметры мощности
✔Рабочее напряжение: 18 В ~ 35 В постоянного тока; С защитой от обратного соединения
✔Потребляемая мощность: 2 Вт ~ 4 Вт
