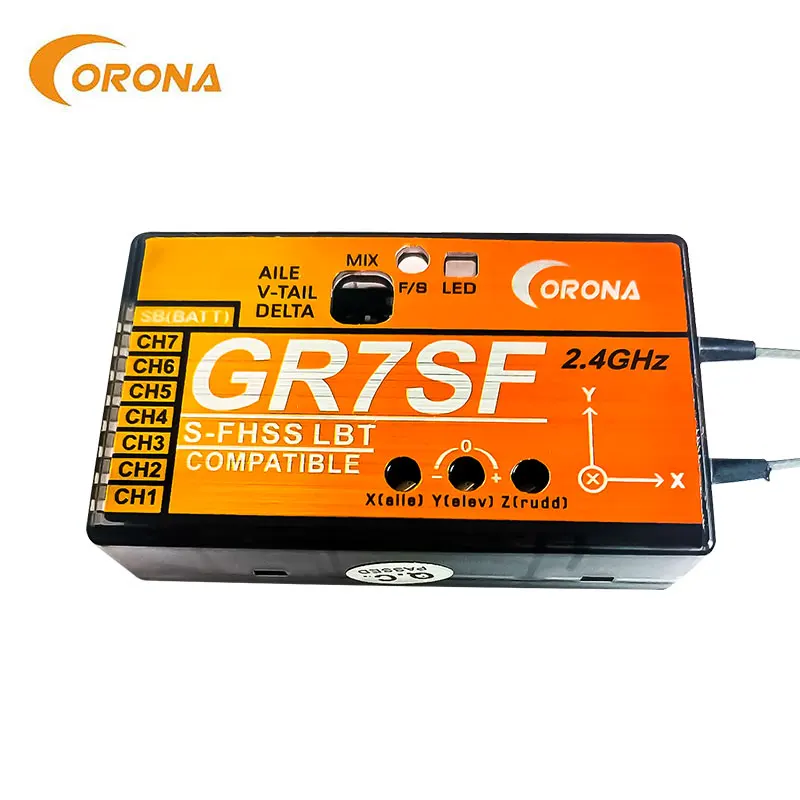

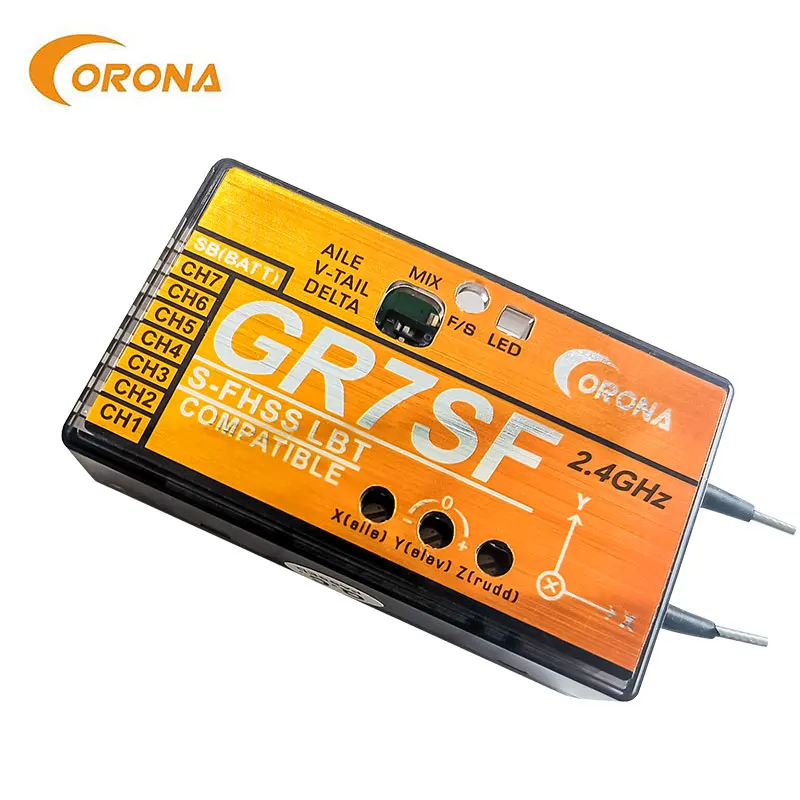

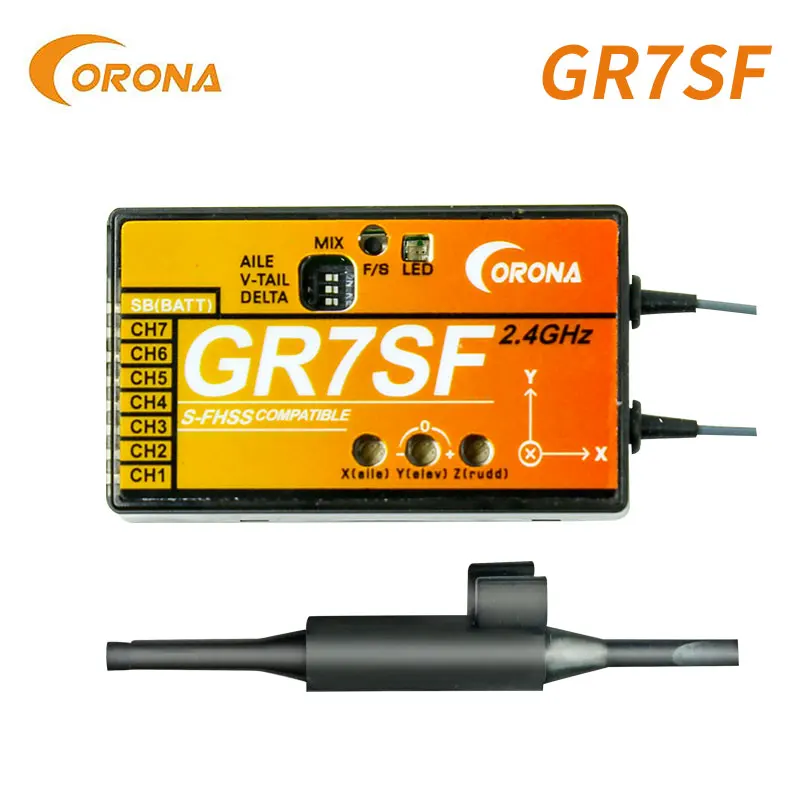

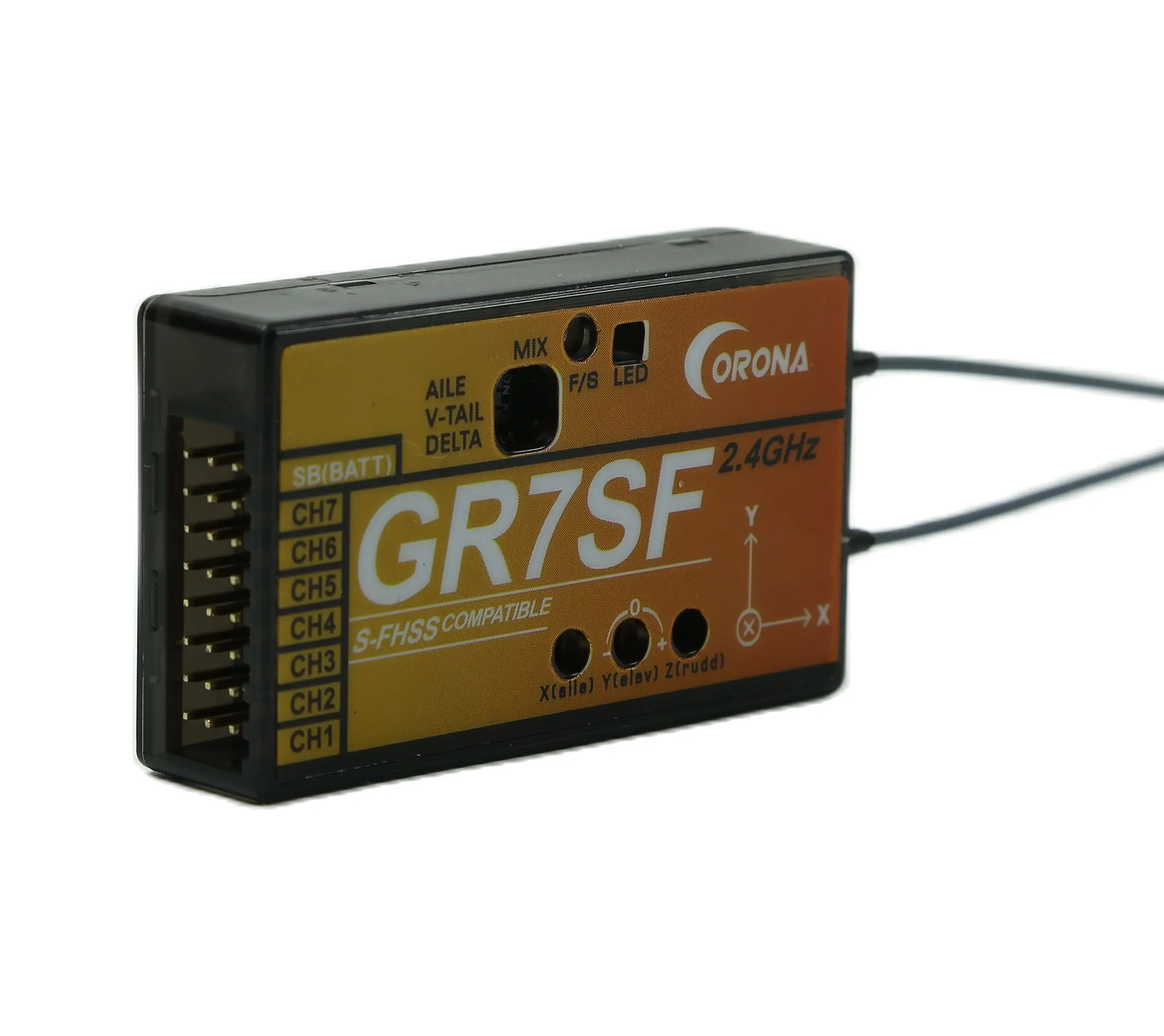

Приемник CORONA GR7SF 2,4 ГГц S-FHSS, совместимый с S-FHSS FUTABA, такими как T6J T8J T10T T14SG

*** Наши товары имеют сертификацию FCC/CE и другие международные сертификаты, мы обещаем предоставить высококачественную продукцию и самую восторженную послепродажную поддержку!Наслаждайтесь жизнью FPV! ***

Свяжитесь с нами для получения последней документации по продукту!

КоронаGR7SFПриемник 2,4 GHz S-FHSS совместим с FUTABA S-FHSS, таким как T6J T8J T10T T14SG

Совместимость:

Приемник CORONA 2,4 GHz S-FHSS предназначен для использования с передатчиками FUTABA S-FHSS 2,4 GHz, такими как T6J,T8J,T10J и T14SG в режиме протокола S-FHSS.

Особенность:

Питание режимов: без смесителя, двухэлерон, V-образный смеситель, Дельта-смеситель

Независимая простая регулировка усиления гироскопа для элерона, лифта и руля

S. Выход шины поддерживает расширяющиеся сервоканалы @ 8-й канал

Поддержка функции gyro включение и выключение в полете путем переключения сигнала CH5

Характеристики:

Диапазон напряжения: 3,6 ~ 8,5 в

Рабочий ток: макс. 60 мА

Рабочая температура: -10 ~ 70 ° C

Задержка: 6,8 мс

Чувствительность: около-96 дБм

Вес: 16 г

Процедура привязки:

· Включите передатчик S-FHSS

· Подключите аккумулятор к приемнику при нажатии кнопки F/S приемника.

· Красный светильник включается и зеленый светодиодный выключается при поиске сигналов, а включение зеленого светодиодный светильник да и выключение Красного светодисветодиодный да указывают на успешную привязку.

Руководство по установке:

Убедитесь, что ваш самолет имеет хорошее состояние перед установкой GR7SF и другого электрического устройства на него.

Приемник должен быть прочно закреплен вблизи тяжести плоскости с помощью двусторонней ленты, см. Рисунок ниже.

Убедитесь, что Направление оси вне четырех типов описания ниже. Исправлено GR7SF со ссылкой на информацию, указанную в изображениях описания оси на коробке получателя.

Включите S-FHSS передатчик, выключите любую функцию микшера на передатчике, Сначала установите обрезку и параметры подрезки до нуля. Предустановленная вся чувствительность примерно на 40 ~ 60%, выберите правильный режим смесителя на GR7SF и включите его, проверьте и настройте элерон, лифт или руль в нейтральное положение поверхности управления. Регулировка может быть выполнена путем обрезки палочек на передатчике. Если выбор режима и чувствительность изменились, снова включите GR7SF, чтобы новая функция вступила в силу.

Проверьте правильность управления Сервоприводом, который вам нужен при полете. При необходимости измените направление сервопривода на передатчике. Сверните модель только по оси x, y или z, чтобы проверить нужное направление компенсации, как показано на рисунке.

Если направление компенсации изменено, установите значение чувствительности в обратном направлении. Если какая-либо чувствительность изменилась, пожалуйста, включите GR7SF еще раз, чтобы новая функция вступила в силу.

Безопасная Настройка:

GR7SF устанавливает failsafe на передатчике S-FHSS так же, как работа приемников FUTABA.

Мы настоятельно рекомендуем вам установить функцию failsafe во время полета ваших моделей. Примером полезной настройки Failsafe является выключение дроссельной заслонки модели, чтобы она не летела и не уезжала без контроля.

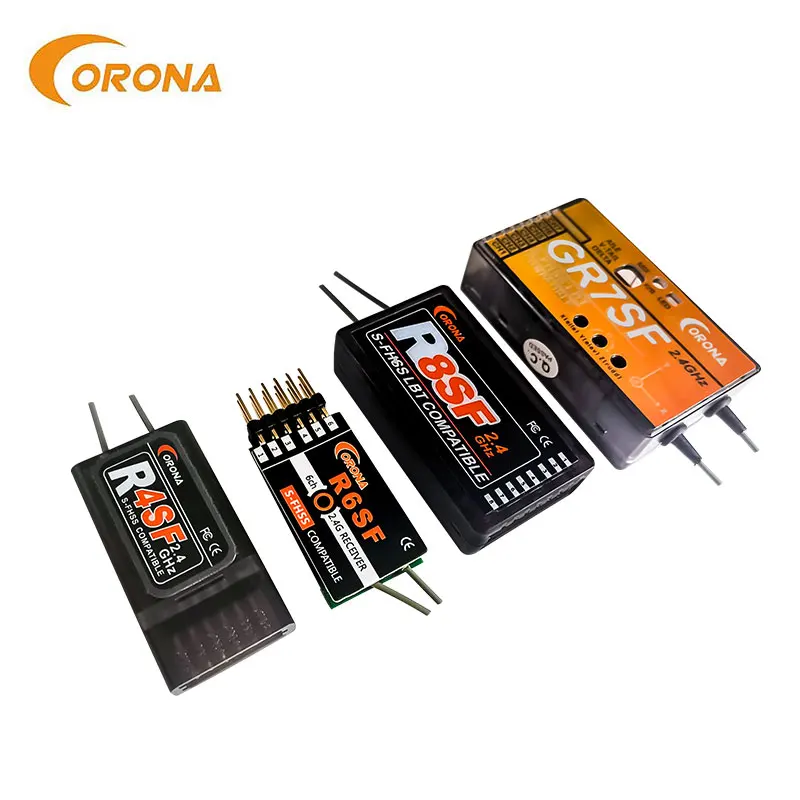

В том числе:

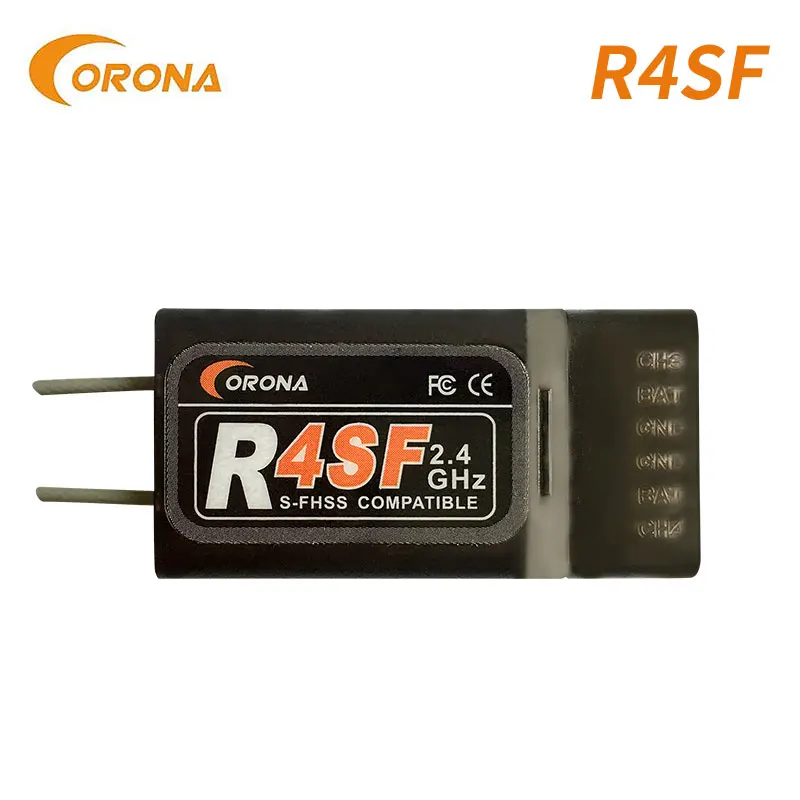

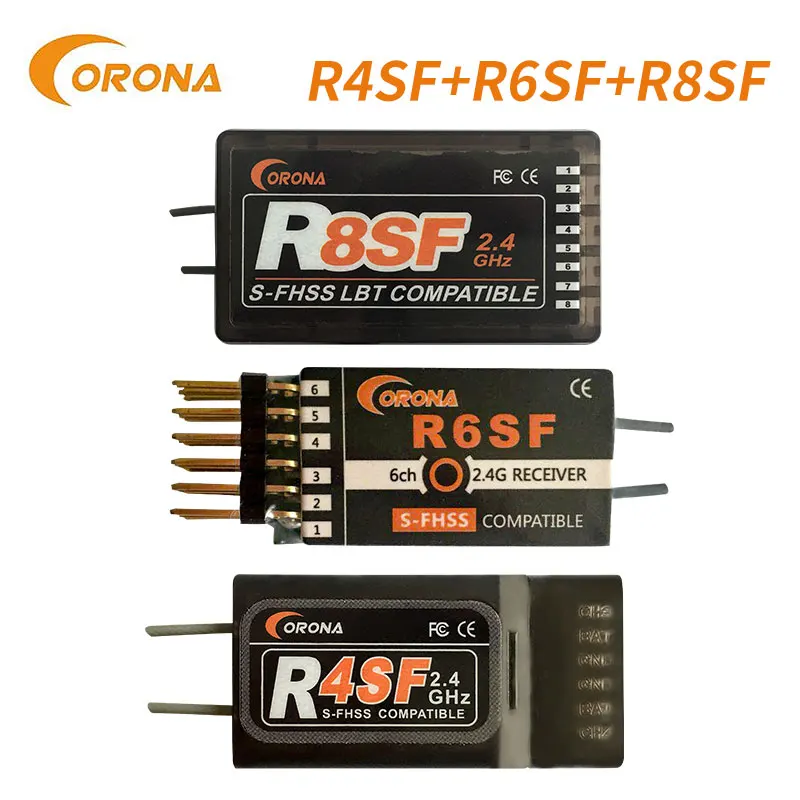

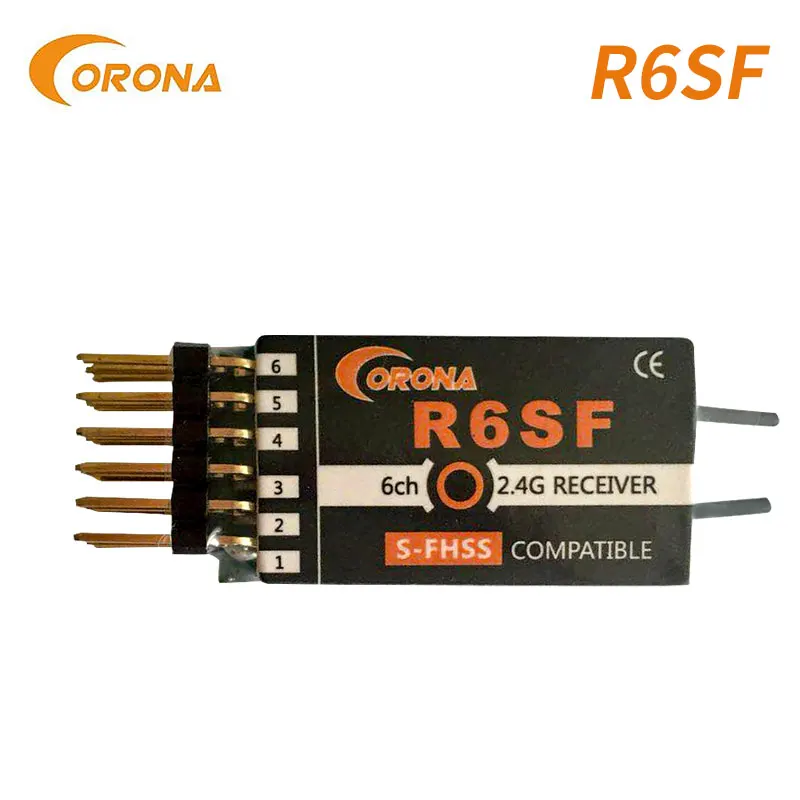

R8SF, R6SF, R4SF

Совместимость:

Приемник CORONA 2,4 GHz S-FHSS/FHSS предназначен для использования с передатчиками FUTABA S-FHSS/FHSS 2,4 GHz, такими как air system T4YF,T6J,T6K,T8J,T10J, T14SG ,T18MZ, t18SZ или Поверхностная система 3PL,T3PRKA,4PLS,T4PX,T4GRS в режиме протокола S-FHSS/FHSS.

Особенность:

L 8ch ,6ch и 4ch сервоканалы в R8SF, R6SF и R4SF в нормальном состоянии.

Выход шины l S. Поддерживает расширяющиеся сервоканалы на 8-м канале R8SF, 6-м канале R6SF и 4-м канале R4SF под особым статусом.

L 20,4 мс задержка при нормальном состоянии после привязки поддержка аналоговых сервоприводов, 13,6 мс задержка при специальном статусе улучшения питания плавный полет с помощью цифровых сервоприводов.

Характеристики:

Диапазон напряжения l: 3,6 ~ 8,5 в

Рабочий ток: 60 мА макс. и 45 мА под привязанным

Рабочая температура l: -10 ~ 70 ° C

L задержка: 13,6 мс или 20,4 мс

Чувствительность l: около-100 дБм для R8SF, -98 дБм для R6SF и-95 дБм для R4SF

L вес: 11 г для R8SF, 8 г для R6SF и 7 г для R4SF

Процедура привязки:

· Включите передатчик S-FHSS/FHSS, Оставьте его на расстоянии 0,5 м ~ 1 м от приемника.

· Подключите аккумулятор к приемнику при нажатии кнопки F/S приемника.

· Красный светильник включается и зеленый светодиодный выключается при поиске сигналов, а включение зеленого светодиодный светильник да и выключение Красного светодисветодиодный да указывают на успешную привязку.

Безопасная Настройка:

R8SF, R6SF или R4SF устанавливают failsafe на передатчике S-FHSS/FHSS так же, как работа приемников FUTABA, если функция существует. Мы настоятельно рекомендуем вам установить функцию failsafe во время полета ваших моделей. Примером полезной настройки Failsafe является выключение дроссельной заслонки модели, чтобы она не летела и не уезжала без контроля.

Руководство по переключению специального/обычного режима:

Если ваш приемник был подключен к вашему передатчику, выключите передатчик. Когда светодиодный индикатор вашего приемника горит красным, нажмите и удерживайте кнопку на приемнике более 6 секунд и не более 10 секунд, отпустите кнопку, чтобы увидеть зеленую светодиодную вспышку, нажмите кнопку еще раз прямо сейчас, приемник вернется светильник-красному. Теперь статус режима изменился между Специальным и обычным режимом. Когда Зеленый светодиод мигает слабым, указывает на обычный режим в специальный режим, а зеленый светодиод мигает быстрым светом, указывая на специальный режим в обычный режим.

В режиме «специальный режим» вы можете получить функцию вывода S.BUS на последнем сервоканале, другие каналы не изменены.

Примечание: Если вы хотите перевести приемник в обычный режим, вы можете повторно Привязать приемник к вашему передатчику.

Руководство по выбору сервопривода:

Если вы хотите взять аналоговые сервоприводы на модели, пожалуйста, примите обычный режим.

Если вы хотите получить более плавный полет, пожалуйста, возьмите цифровые сервоприводы и переключите приемник в специальный режим.
