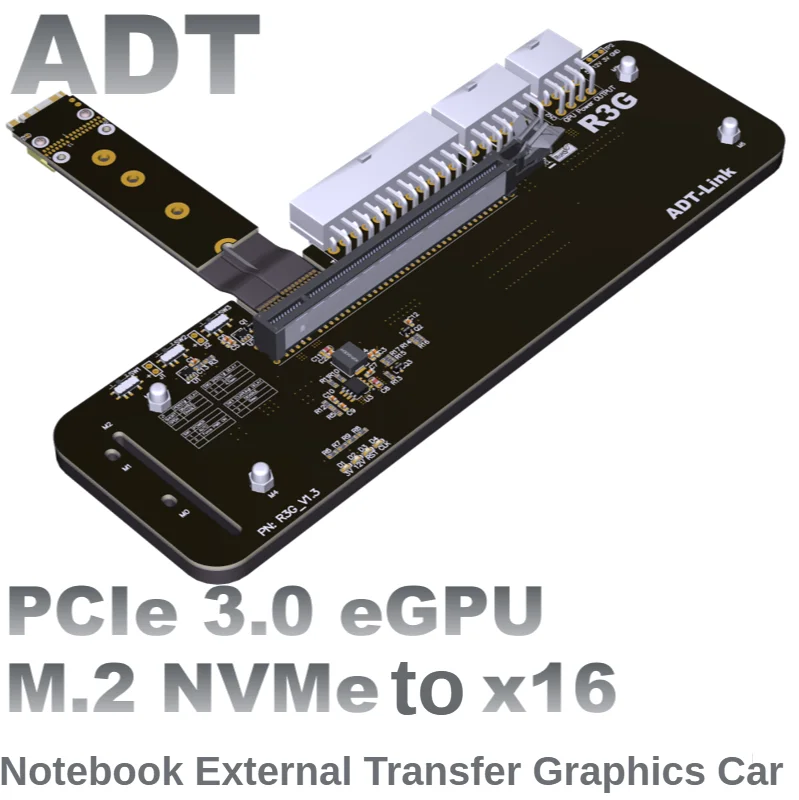

Удлинитель PCIe x16 на M.2 NVMe для eGPU с кабелем PCIe3.0 x4, 25 см, 50 см, 32 ГБ, для ITX STX NUC GTX1080ti R43SG

M.2 ключ M NVMe внешняя подставка для видеокарты с кабелем PCIe3.0 x4 25 см 50 см 32Gbs для ITX STX NUC VEGA64 GTX1080ti

Название бренда: ADT-LINK

Название продукта: PCIe x16 к M.2 M-key NVMe адаптер расширения для eGPU

Модель продукта: R43SG/R43SG-TU

Скорость передачи: PCIe3.0 x4 , 32G/bps (макс.)

Длина провода: 25 см, 50 см

Совместимость видеокарт: поддержка новых графических карт, отправленных после 2015 года.

Применение: eGPU для ПК NUC / ITX / STX / Notebook (поддерживает только интерфейс M.2 NVMe, не поддерживает интерфейс M.2 SATA / M.2 WiFi / M.2 WWAN / USB)

Примечание: длина может быть изменена, если вам нужно, пожалуйста, свяжитесь с нами.

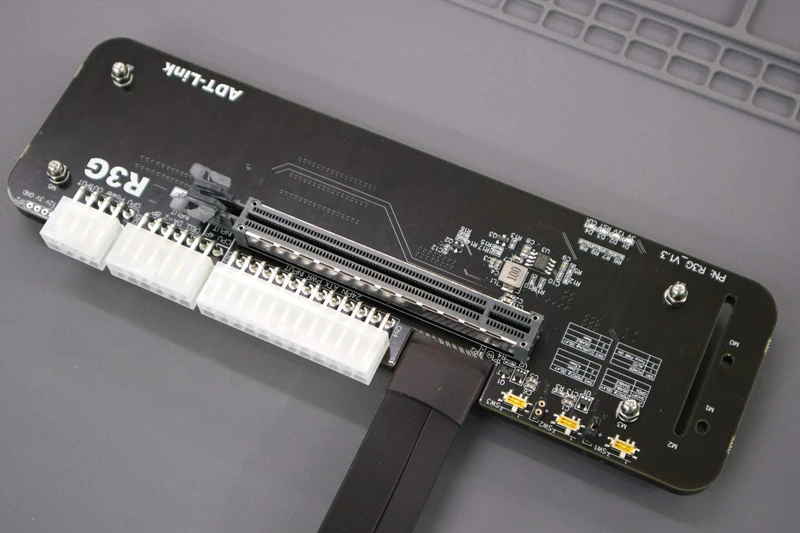

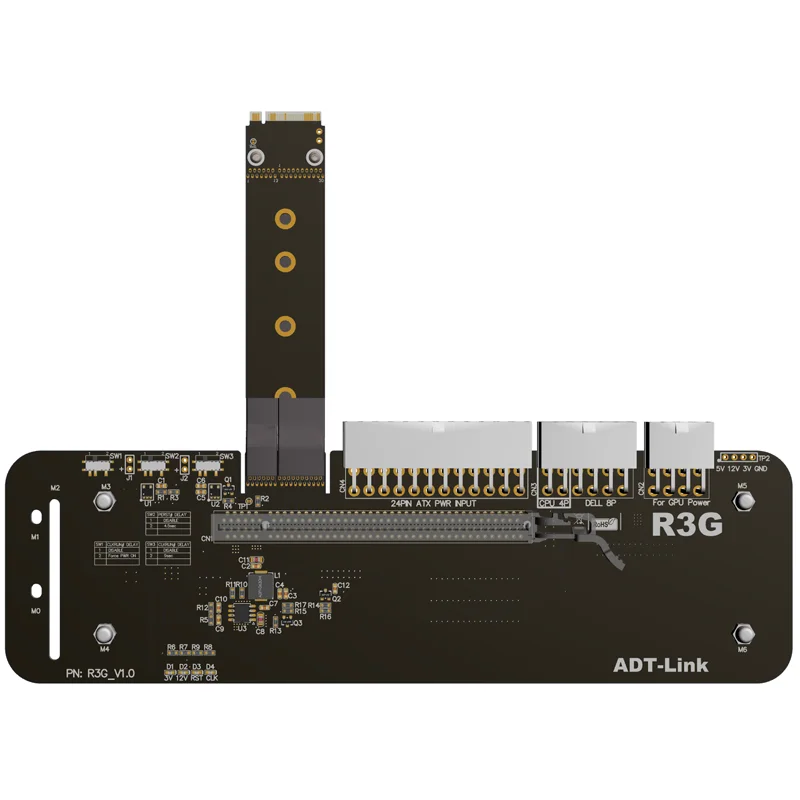

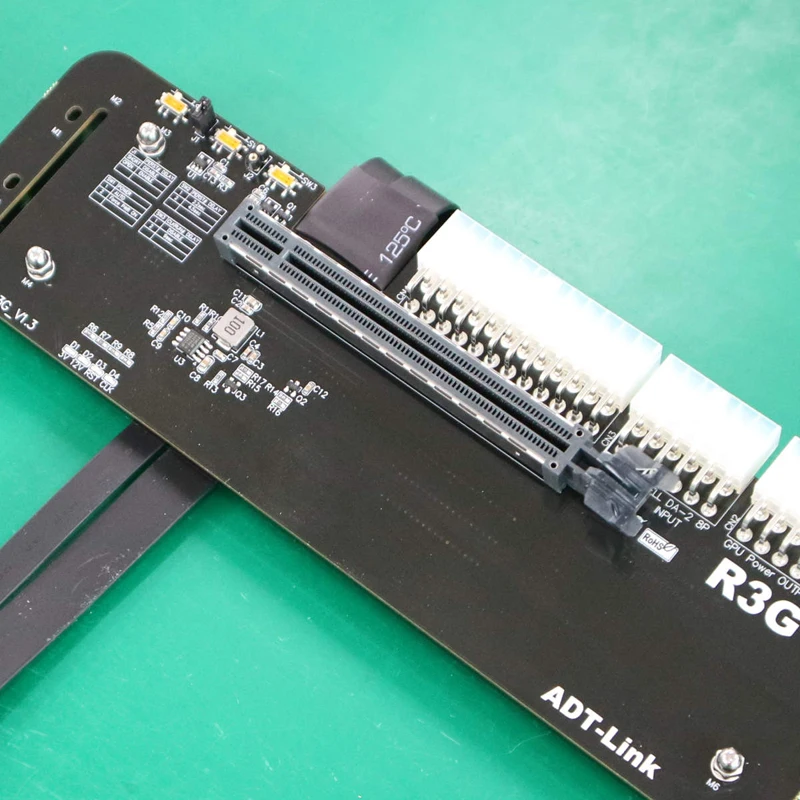

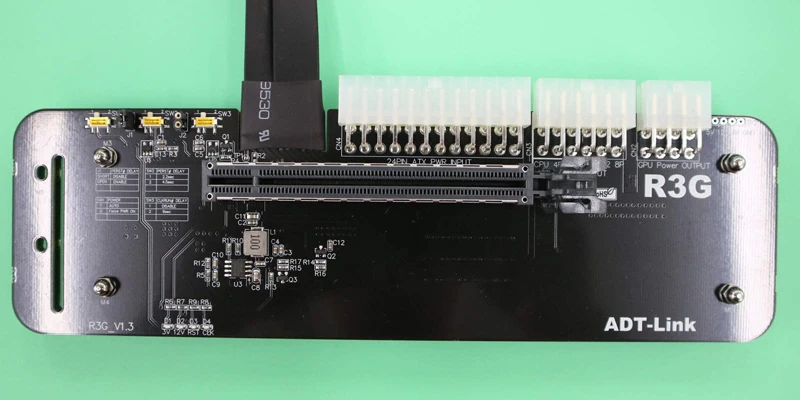

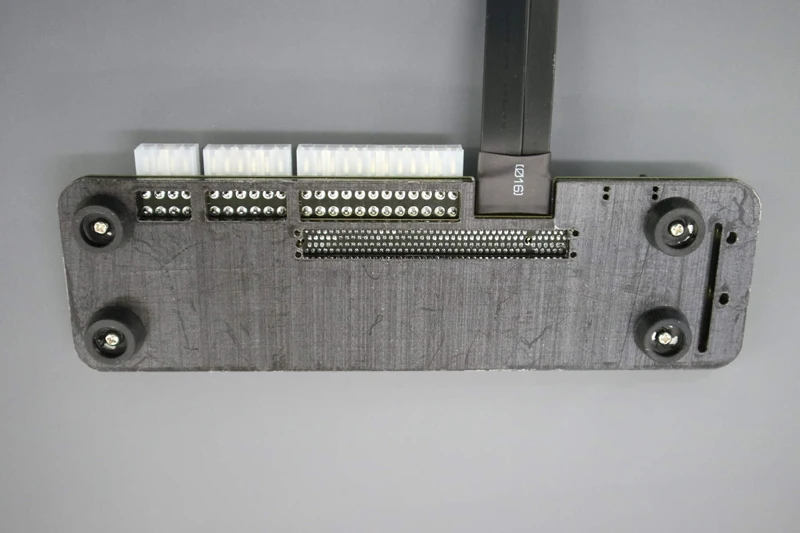

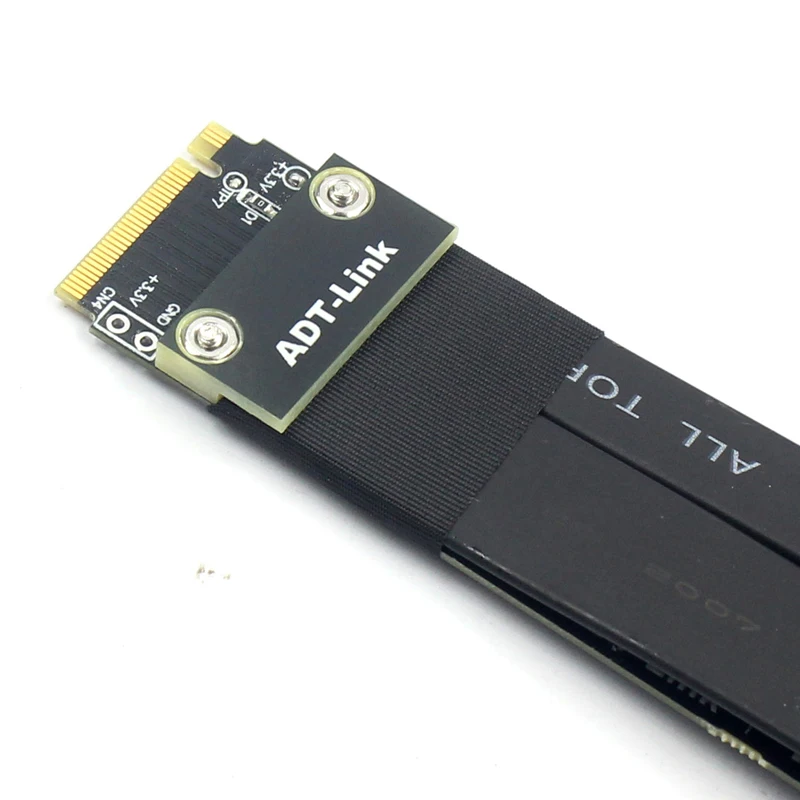

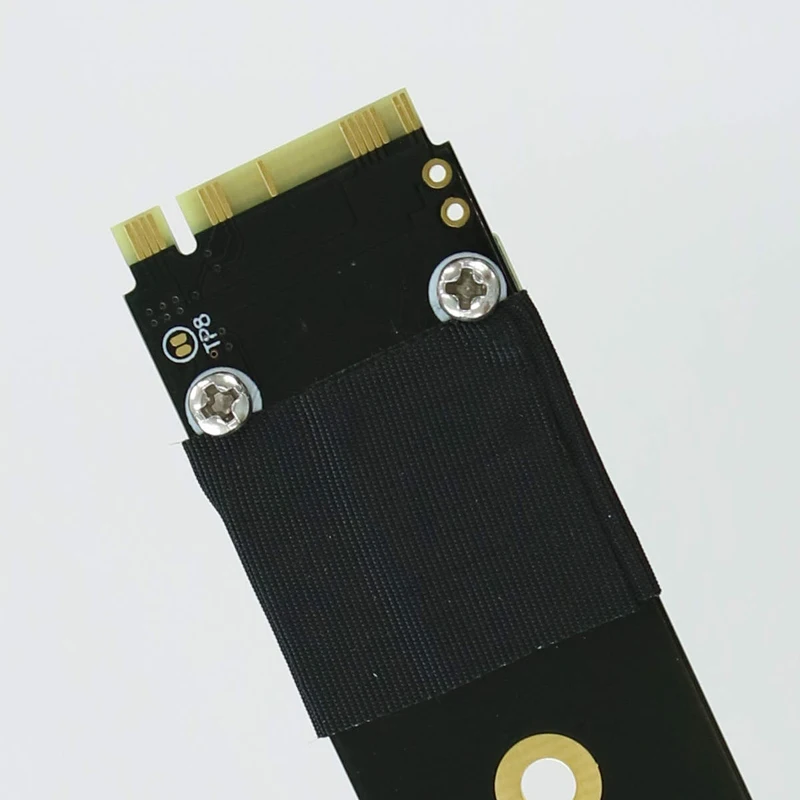

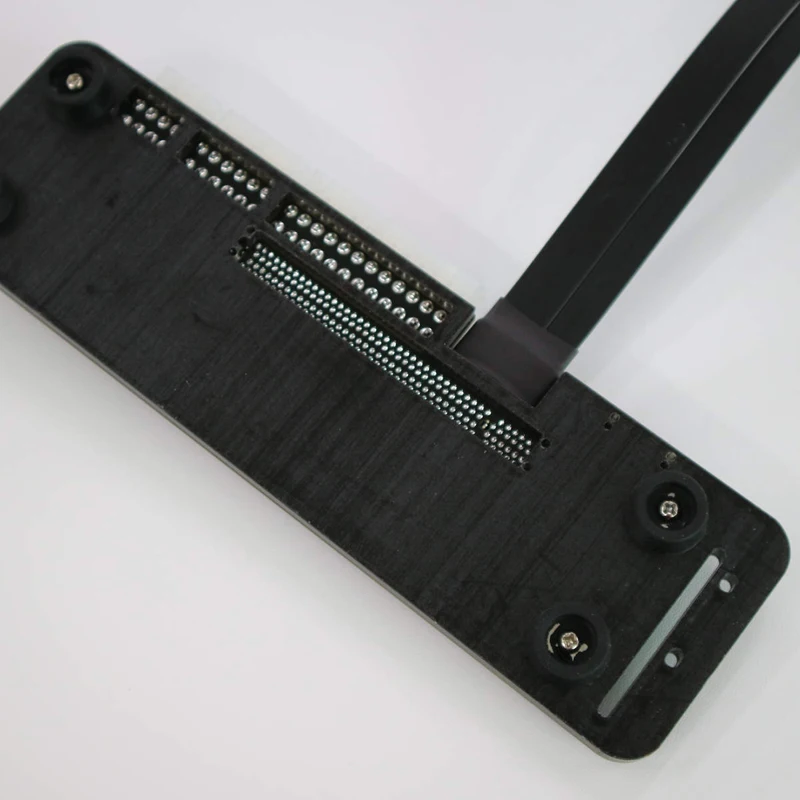

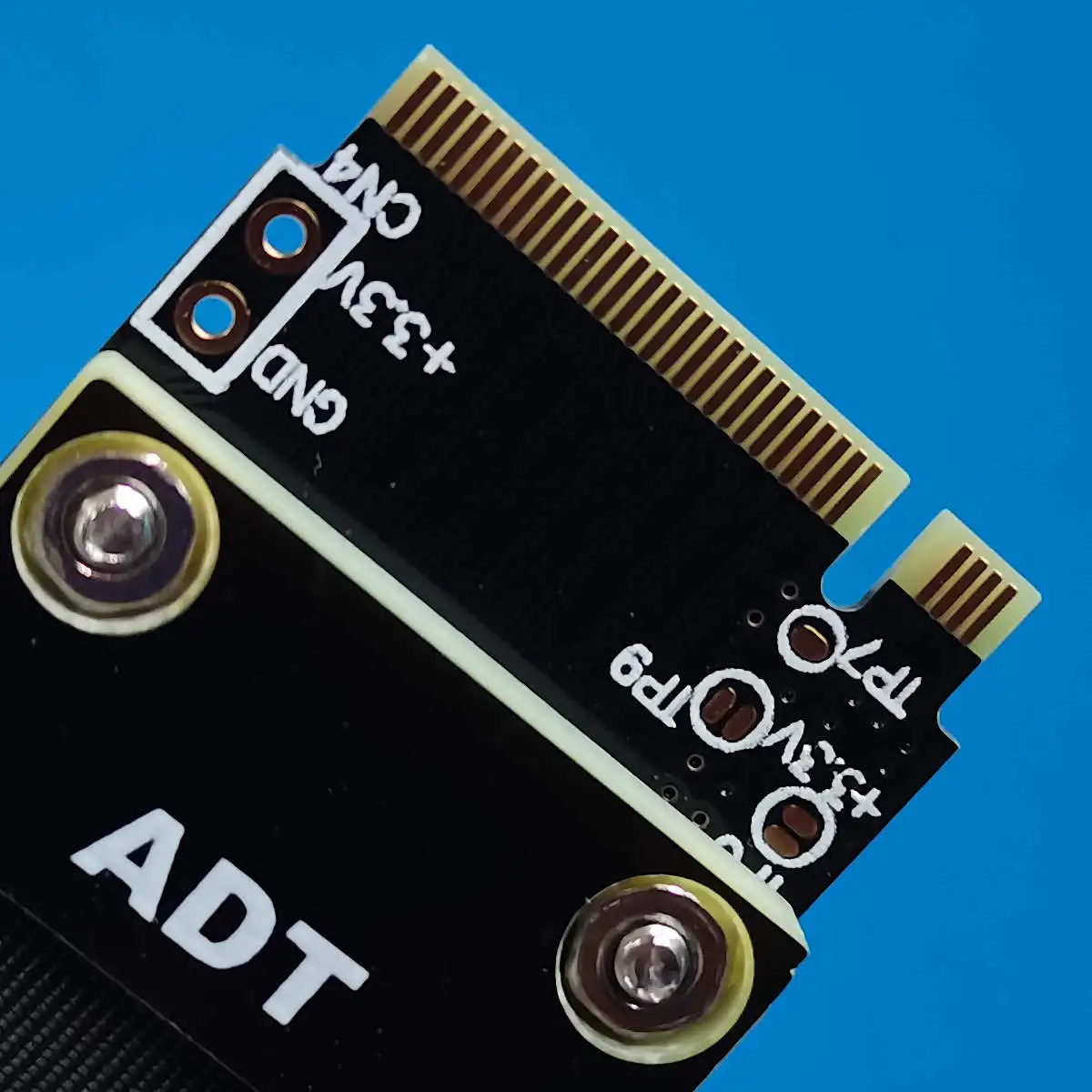

Фото:

Описание длины кабеля:

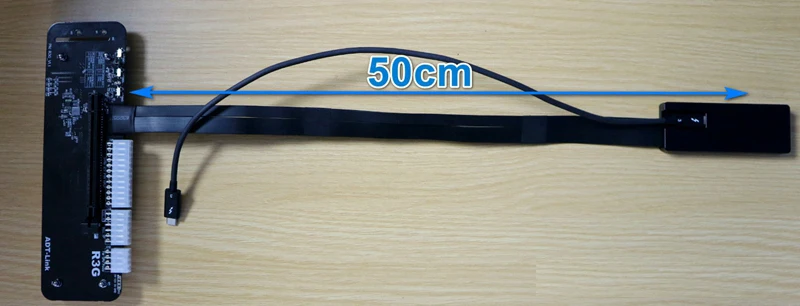

Длина кабеля серии R3G 25 см или 50 см может быть выбрана, Ниже указана длина линии 50 см. См. Синий размер на рисунке ниже.

Описание источника питания:

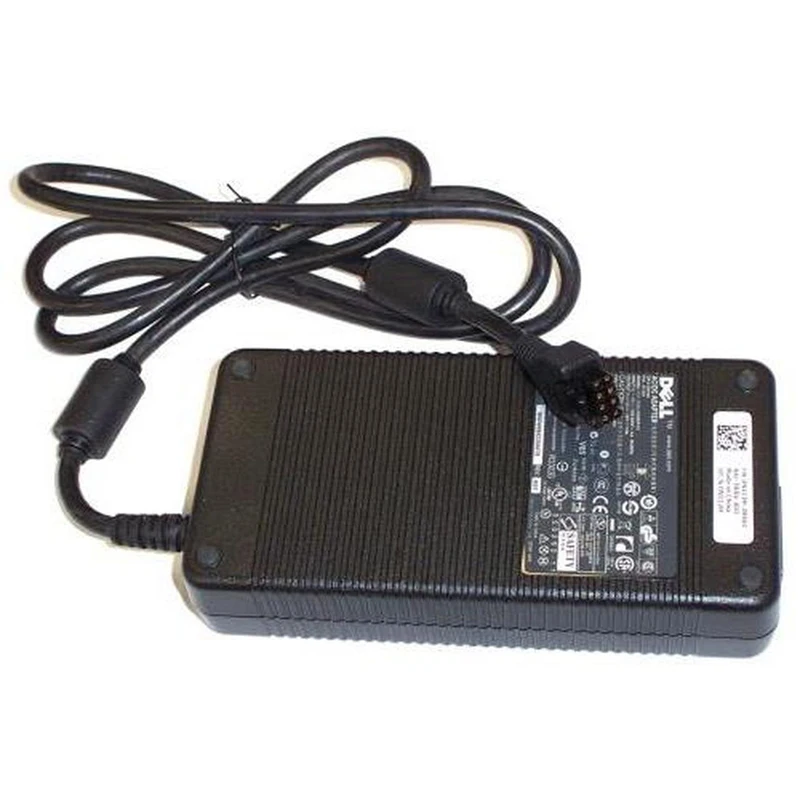

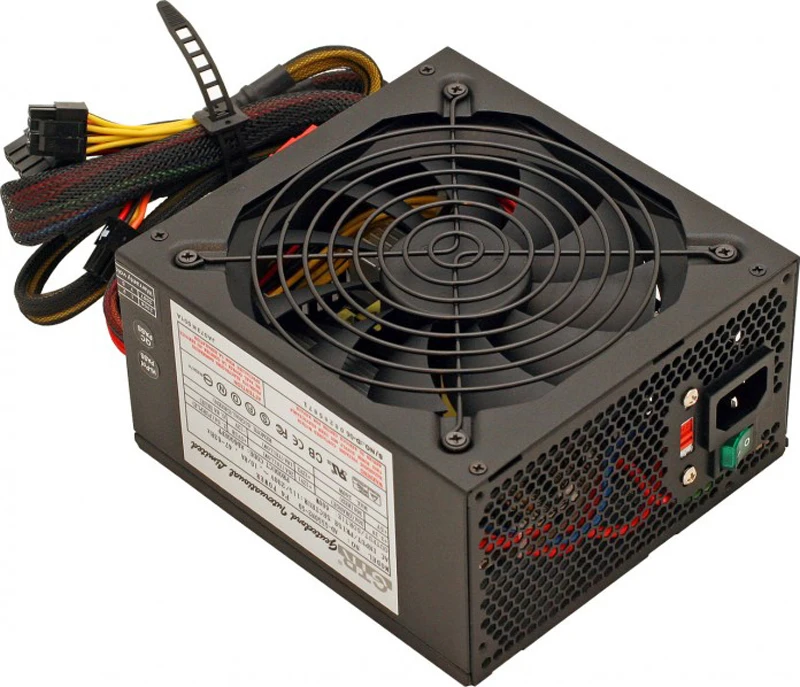

Поддерживаемый источник питания-DELL DA-2 8PIN (D220P-01/ADP- 220AB)12V/18A/220W PSU или выше ATX 500W Стандартный блок питания. Источник питания должен быть готов покупателем или приобретен отдельно.

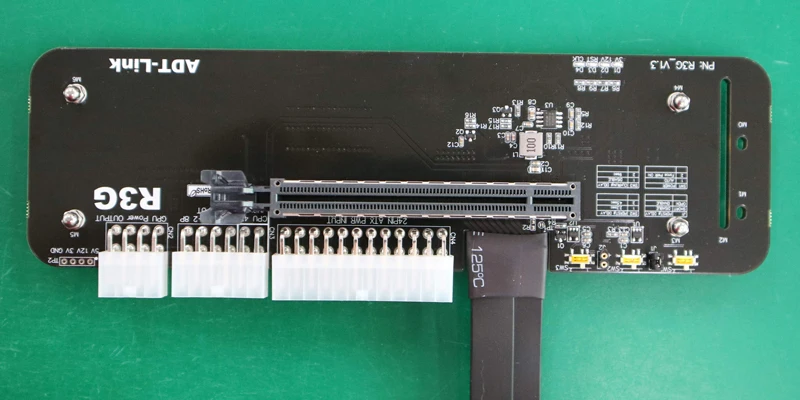

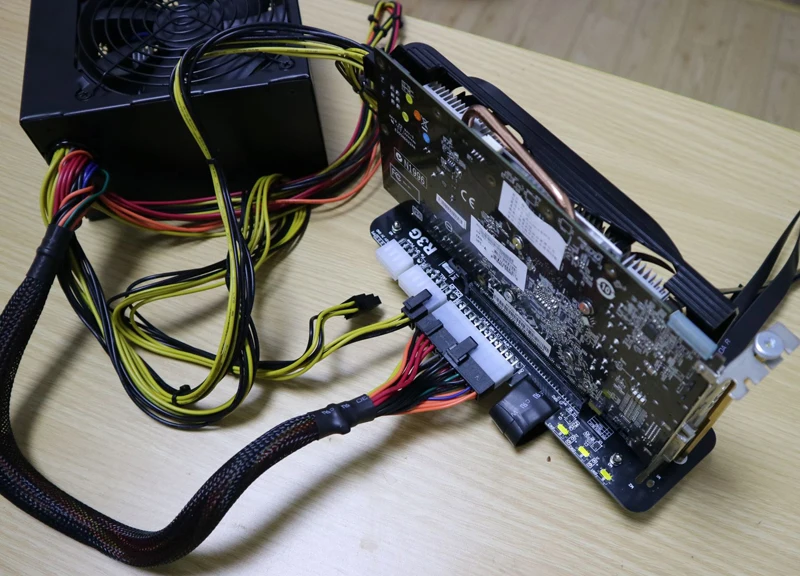

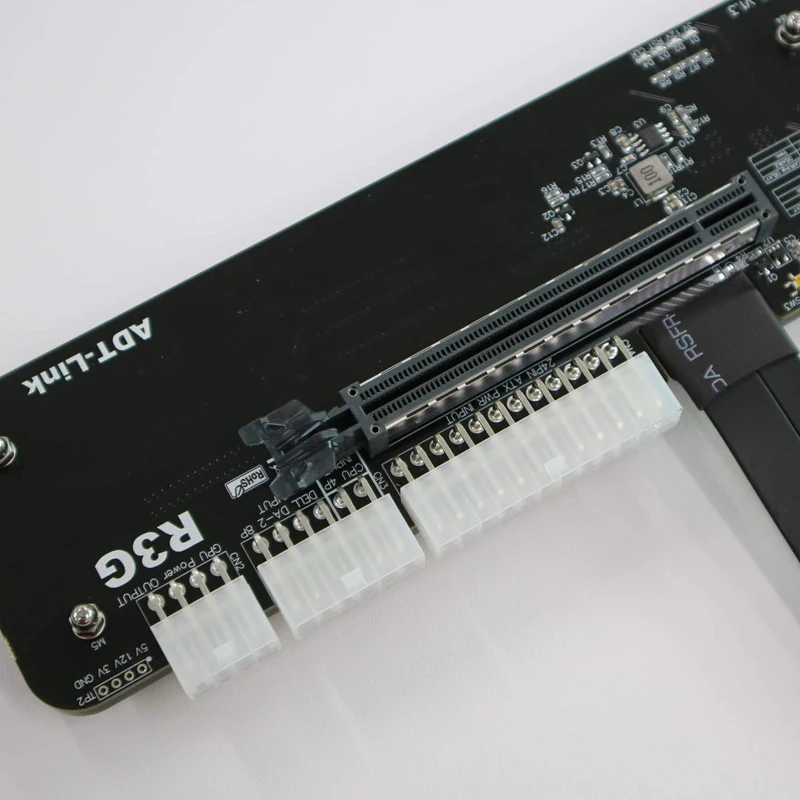

24P_ATX и 4P_CPU вход питания, двойной выход мощности 8P_GPU.

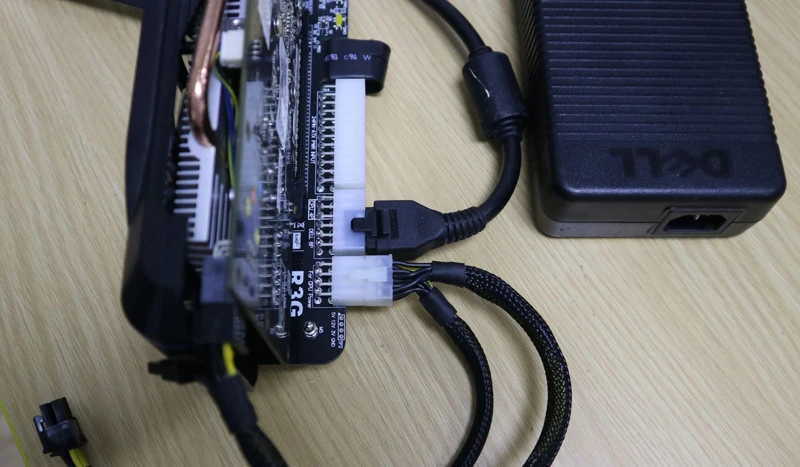

DELL DA-2 8-контактный вход. Двойной выход мощности 8P_GPU.

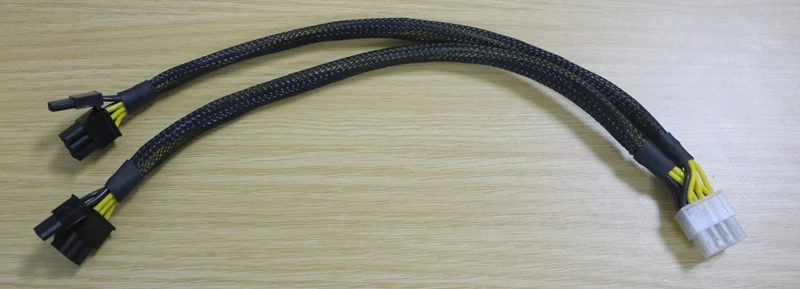

Аксессуары для продукта, прилагается к следующей видеокарте шнур питания ниже

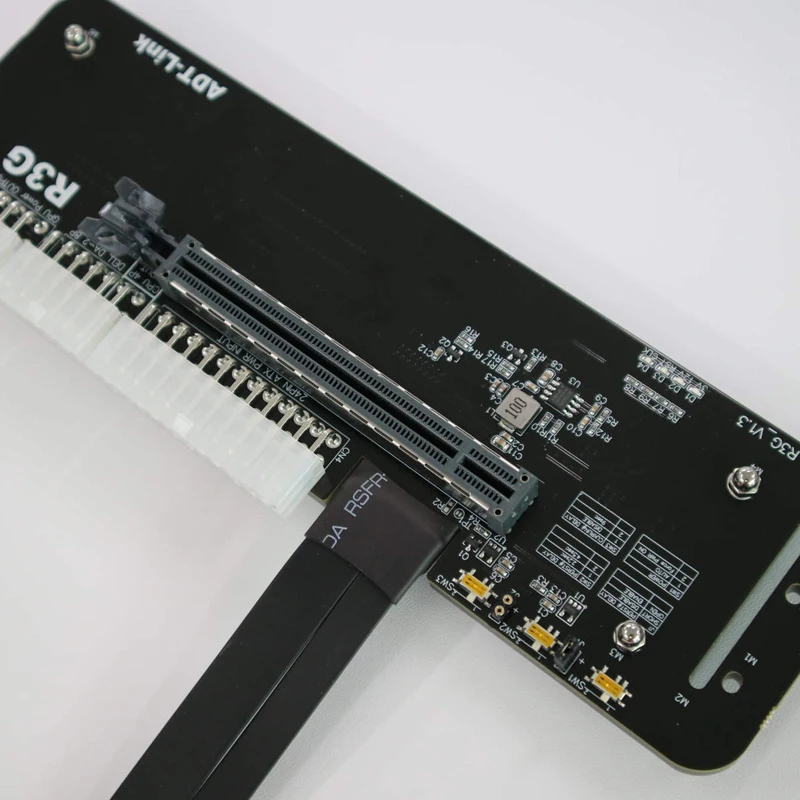

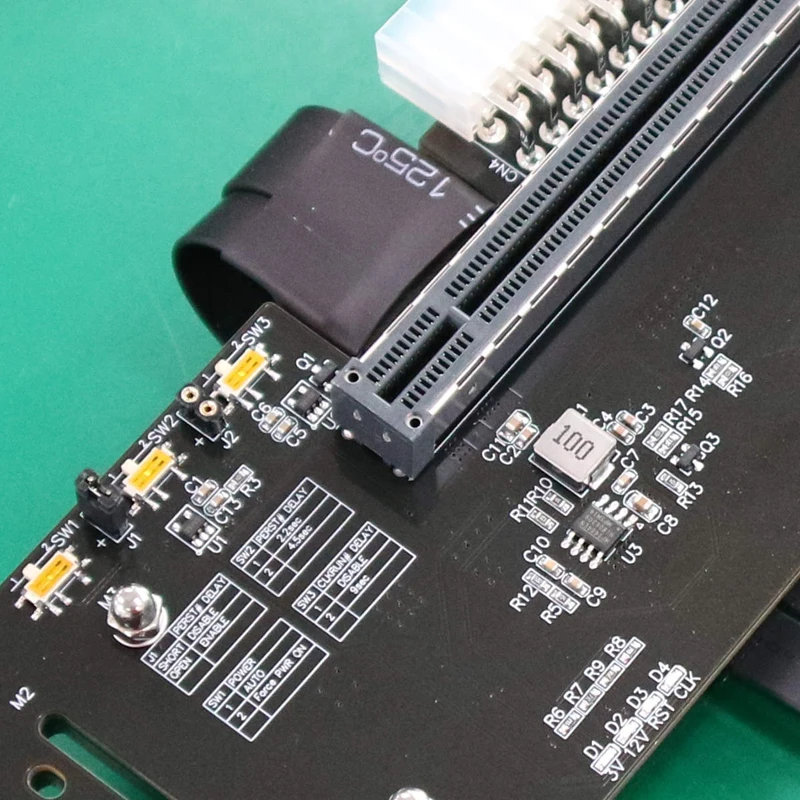

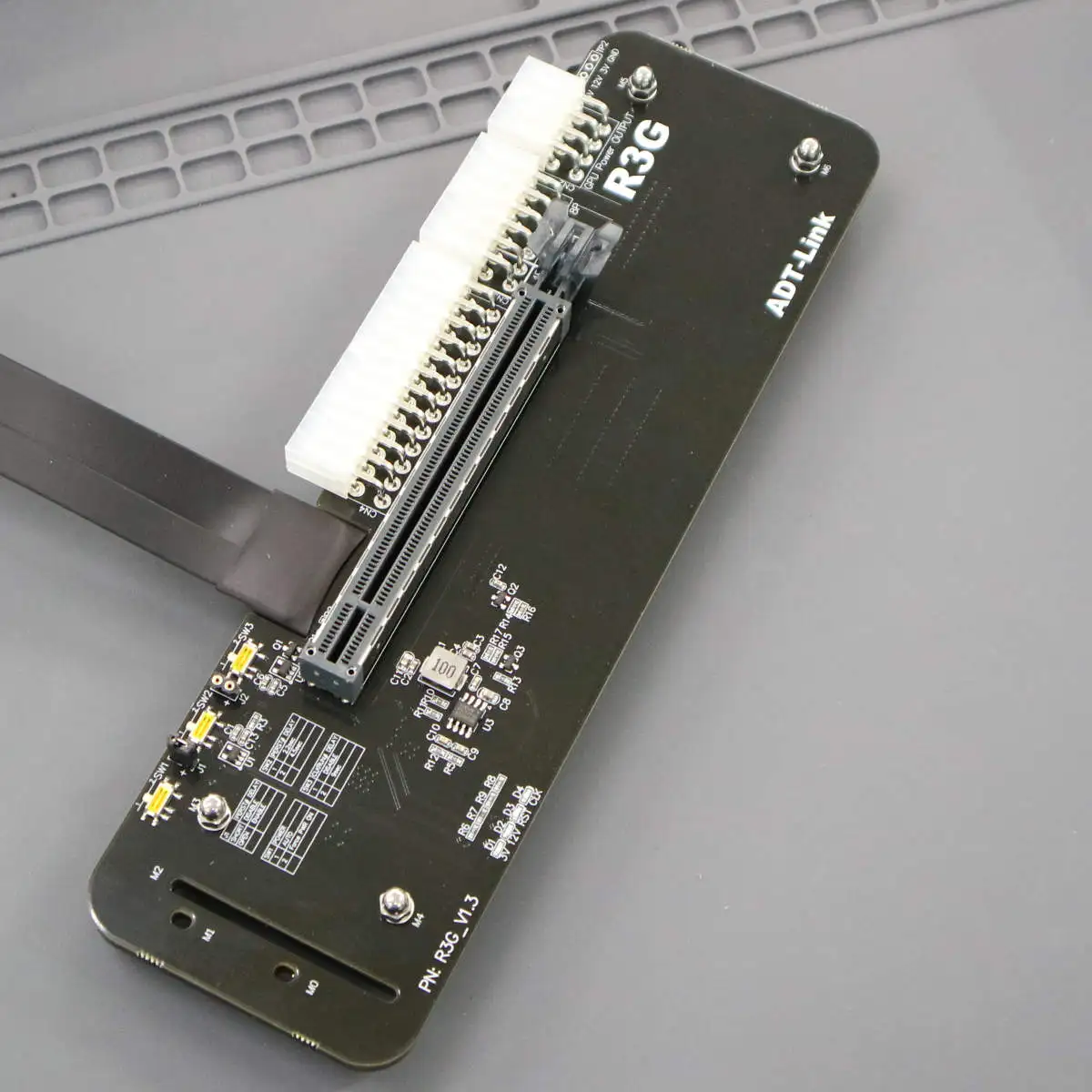

ADT R3G имеет три переключателя. Для чего это нужно?

SW1, выключатель питания, 1 для автоматического запуска, 2 для форсированного запуска, пожалуйста, отрежьте до 1 для автоматического запуска.

SW2, PERST # задержки сигнала переключатель, 1 задержки 2,2 секунд, 2 задержка 4,5 секунд, с eGPU программного обеспечения, для видеокарты Совместимость оптимизации, в настоящее время программное обеспечение не поддерживает, отрежьте до 1

SW3, CLKRUN # переключатель задержки сигнала, 1 закрыт, 2 задерживается на 9 секунд, с программным обеспечением eGPU, для оптимизации совместимости видеокарты, текущее программное обеспечение не поддерживает, пожалуйста, отрежьте до 1

J1, переключатель задержки сигнала PERST #, откройте для открытия функции задержки, короткое для закрытия функции задержки, текущее программное обеспечение не поддерживает, пожалуйста, вставьте крышку перемычки короткой.

J2, clkrun_емкостная задержка, в настоящее время программное обеспечение не поддерживает, только для инженеров R & D Подключите к тестированию задержки регулировки емкости. Это занимает около 2,2 секунд, чтобы вставить 1 мкФ конденсатор с алюминиевой крышкой, в течение 5-ти секунд для того, чтобы вставить 2.2u конденсатор с алюминиевой крышкой, и так далее.

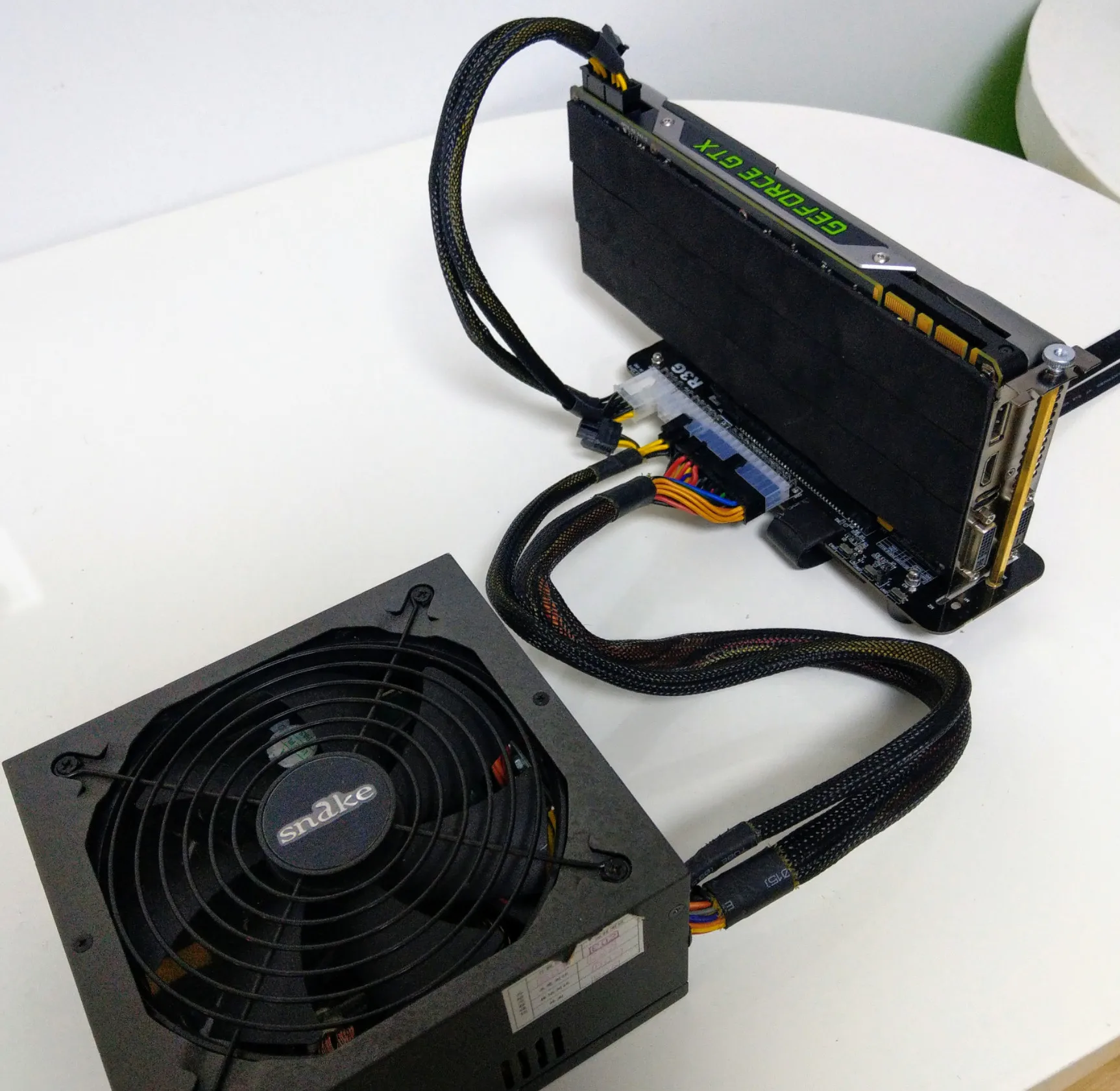

Шаги установки:

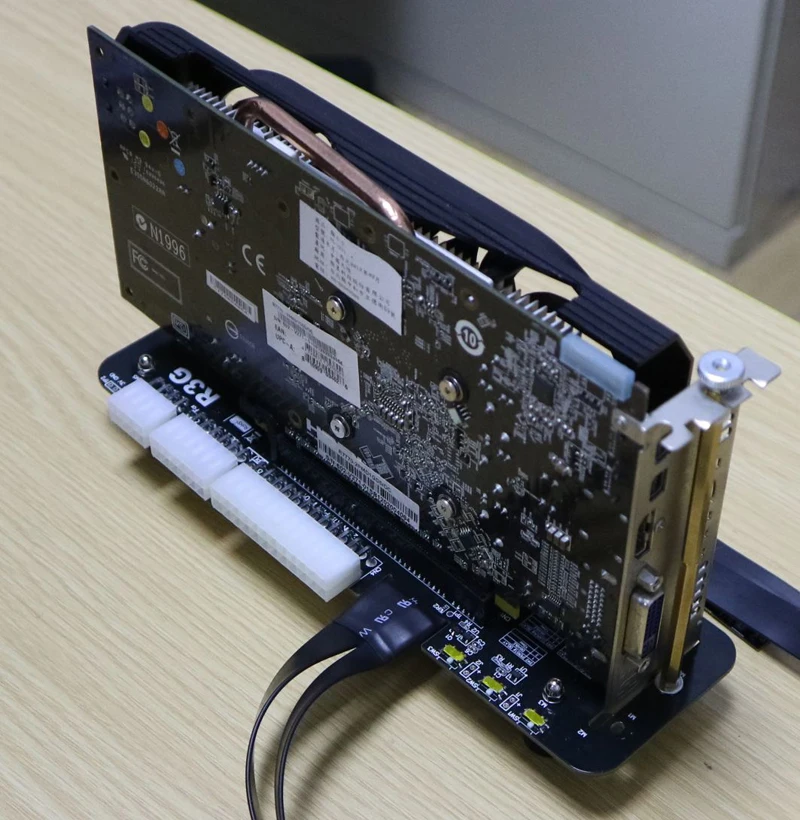

1. Установите шестиугольный Медный столб и вставьте видеокарту в разъем PCIe x16. Винт затягивается так, что видеокарта не будет трясти или упасть.

2. Сначала нужно установить блок питания ATX источника питания или DELL источника питания, в том числе видеокарта шнур питания также должны быть подключены, после установки, DELL источника питания будет светильник оранжевый светильник s.

3. Вы можете подключить кабель M.2, когда компьютер выключен. После включения питания источник питания ATX автоматически включит вентилятор. Если вы используете источник питания DELL, включается зеленый светильник. В это время плата R3G включит два зеленых светильника. Система автоматически распознает карту. Установите драйвер видеокарты. Установка процесса вождения может вызвать перезапуск компьютера.

4. Отделка.

Установка видеосъемки:

Http://www.adtlink.cn/Uploads/download/R3G&ATX_INSTALL.mp4 http://www.adtlink.cn/Uploads/download/R3G&DELL_INSTALL.mp4

Какие ноутбуки и графические карты поддерживаются R43G? Есть ли какой-либо способ использовать его нормально?

Ноутбук должен иметь интерфейс M.2 NVMe или интерфейс Thunderbolt 3 для установки и использования. И очистите установку Nvidia 417,01 или более новую версию, чтобы установить и использовать ее плавно.
