Hantek 6022BL USB цифровой осциллограф 2 Каналы 20 МГц полоса пропускания 48MSas частота дискретизации + 16 Каналы логический анализатор метр тестер

Цифровой осциллограф Hantek портативный 6022BL 2 канала 20 МГц USB Osciloscopio Portatil PC на основе 16 каналов логический анализатор автомобильный детектор

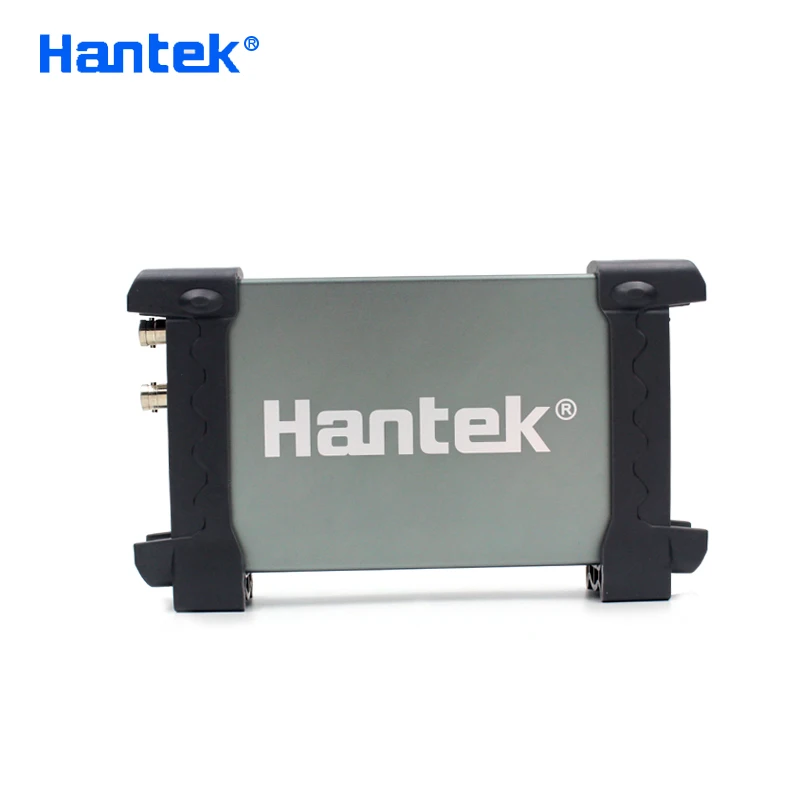

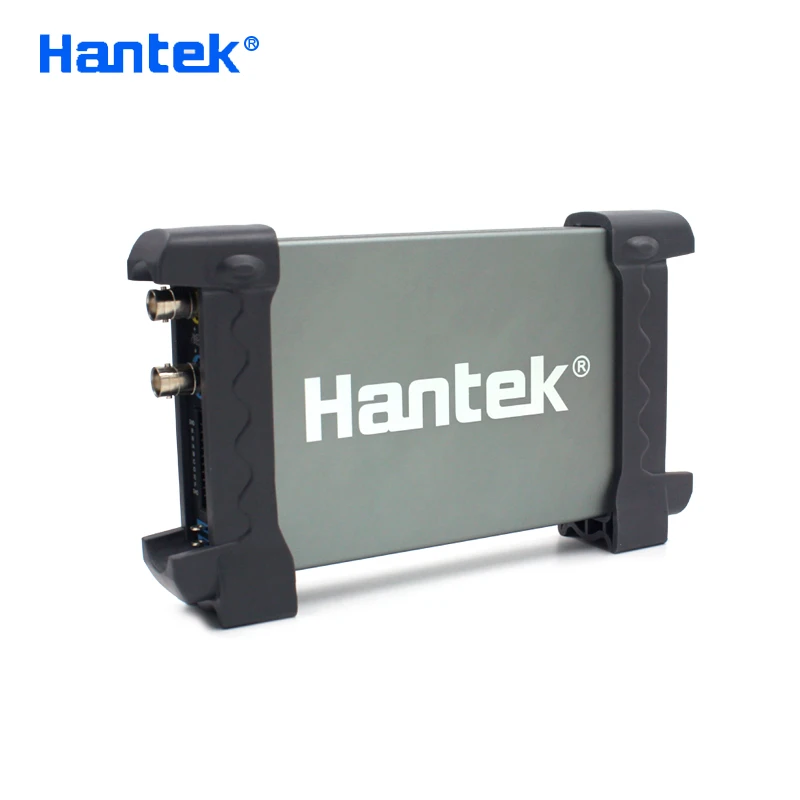

-Отличный промышленный дизайн-тот же анодированный алюминиевый корпус, что и iPad, который не только красиво и со вкусом, но и значительно повышает твердость поверхности из алюминиевого сплава и обладает хорошей термостойкостью и сильной износостойкостью.

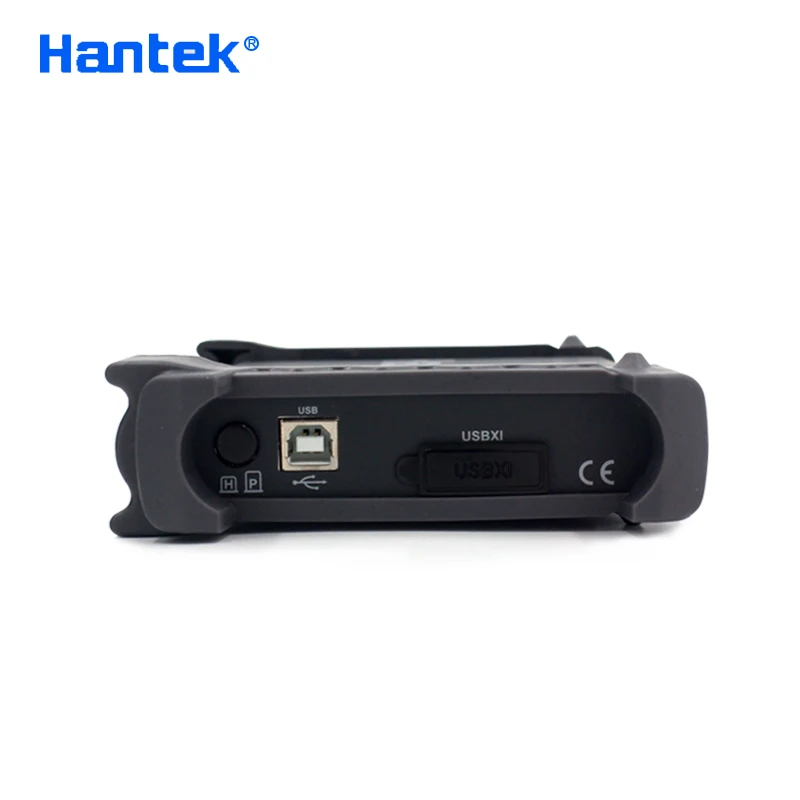

-Стандартный интерфейс USBXITM, легко вставляется в корпус USBXITM, чтобы создать комбинационный инструмент.

-Интерфейс USB2.0, Внешний источник питания не требуется, прост в использовании.

-Подходит для ноутбука, обслуживания линии продукции, легко используется в бизнесе.

-Размеры (мм): прибл. 205 (Д) x120 (Ш) x35 (В)

-Высокая производительность, 48 мс/с выборкой в реальном времени, полоса пропускания 20 МГц.

-16 Каналы логический анализатор, полоса пропускания 20 МГц;

-Операционная система: Windows S8, Windows 7, Windows NT, Windows 2000, Windows XP, VISTA.

-23 функции измерения, проходят/не проверяются, подходят для технического применения.

-Средний сигнал, стойкость, интенсивность, инвертирование, сложение, вычитание, умножение, деление, X-Y печати.

-Сохранение формы сигнала: текстовый файл, графический файл jpg/bmp, файл MS excel/word.

-FFT

-Один компьютер может легко подключить много DSO, расширить канал.

-Экземпляр PID/VID Second Design.

Модель

Hantek6022BL

Особенности осциллографа

Полоса пропускания

20 МГц

Канал

2 (цифровой) + 16 (логика)

Частота образцов

48MSa/s

Глубина памяти

1 м

Время подъема

17,5ns

Точность временной базы

50ppm

Диапазон временных рамок

4ns/div-1h/div (шаг by1-2-4)

Входное отверстие

1 м 25 ПФ

Входная чувствительность

10 мВ/div-5V/Див

Вертикальное разрешение

8 бит

Диапазон вертикального положения

10 мВ ~ 5 В/div x1 зонд; 100 мВ ~ 50 В/div x10 зонд; 1V ~ 500V/div x100 зонд; 10V ~ 5KV/div x1000 зонд

Точность постоянного тока

3%

Ограниченная полоса пропускания

20 МГц

Тип триггера

Край, альтернатива

Источник запуска

CH1, CH2, EXT, EXT/10

Математика

+,-, X, ÷,FFT, Invert

Измерение курсора

Крест, Трассировка, горизонтальный, вертикальный

Автоматическое измерение

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Особенности логического анализатора

Канал

16

Макс. Импенданс

1 м (C = 7.5pF)

Макс. Напряжение

0V ~ 5,5 V

Макс. Образец

48 м

Полоса пропускания

10 МГц

Совместимый вход

TTL, LV TTL, CMOS

Глубина памяти

1 м/ч

Общие особенности

Мощность

Usb-порт

Размеры

205 мм x 120 мм x 35 мм

Вес

0,382 кг

Стандартный зонд

2 x PP80

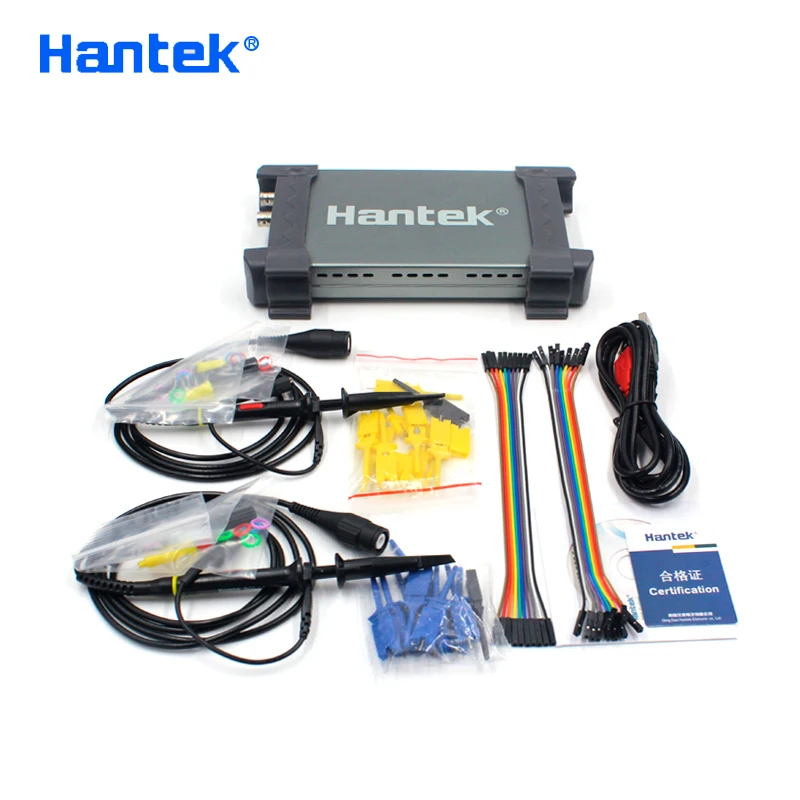

1 * 6022BL осциллограф

2 * Датчик осциллографа

1 * USB кабель

1 * комплект зажимов перемычки(Цвет случайный)

2 * Соединительный кабель

1 * CD (руководство и т. д.)
