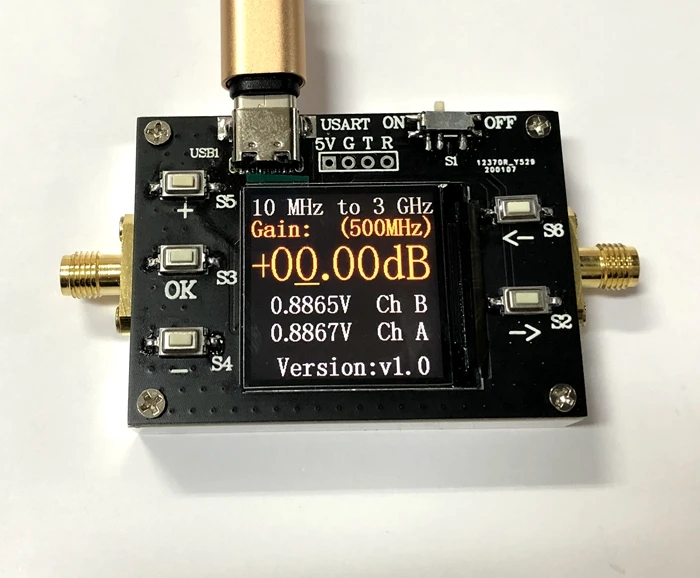

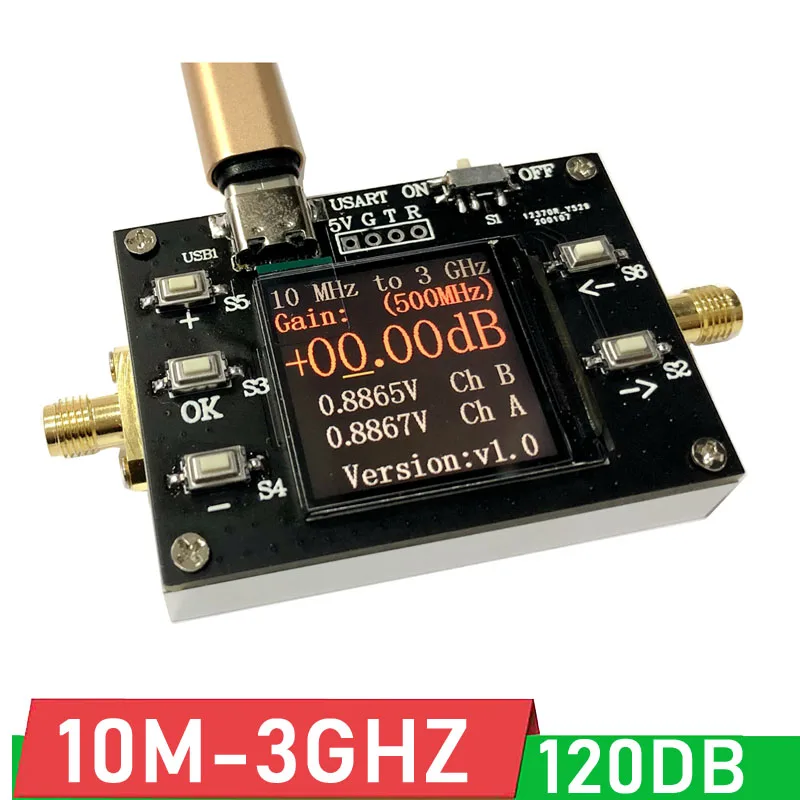

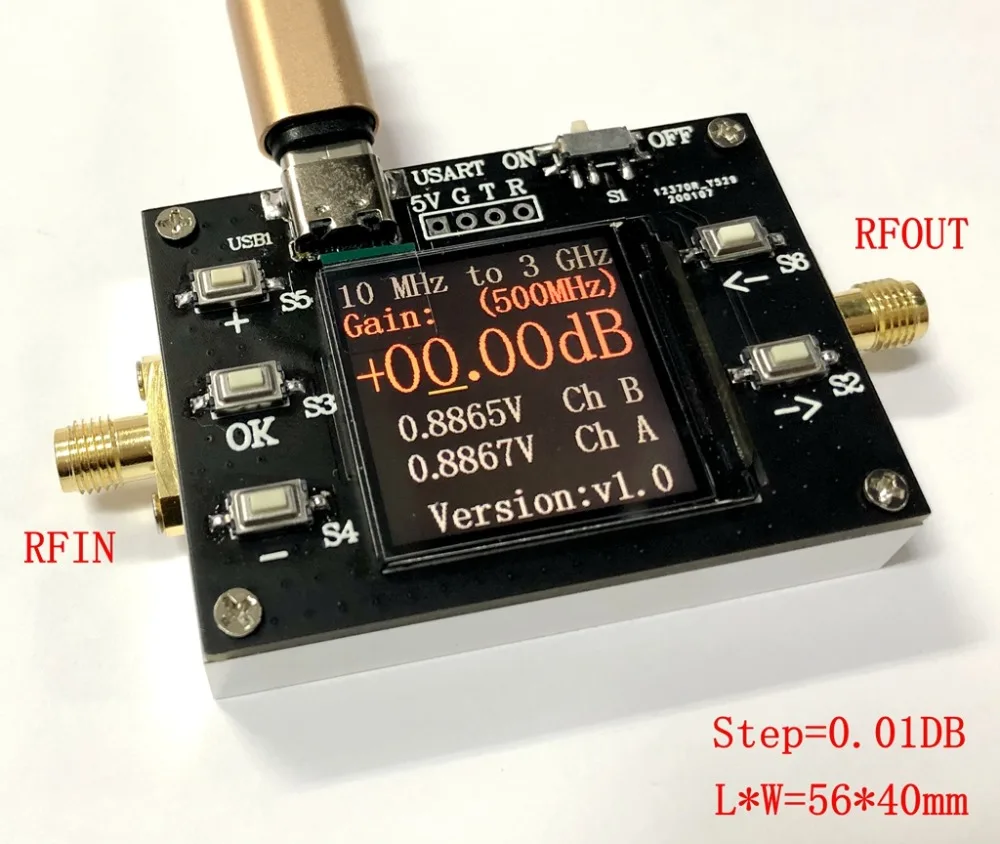

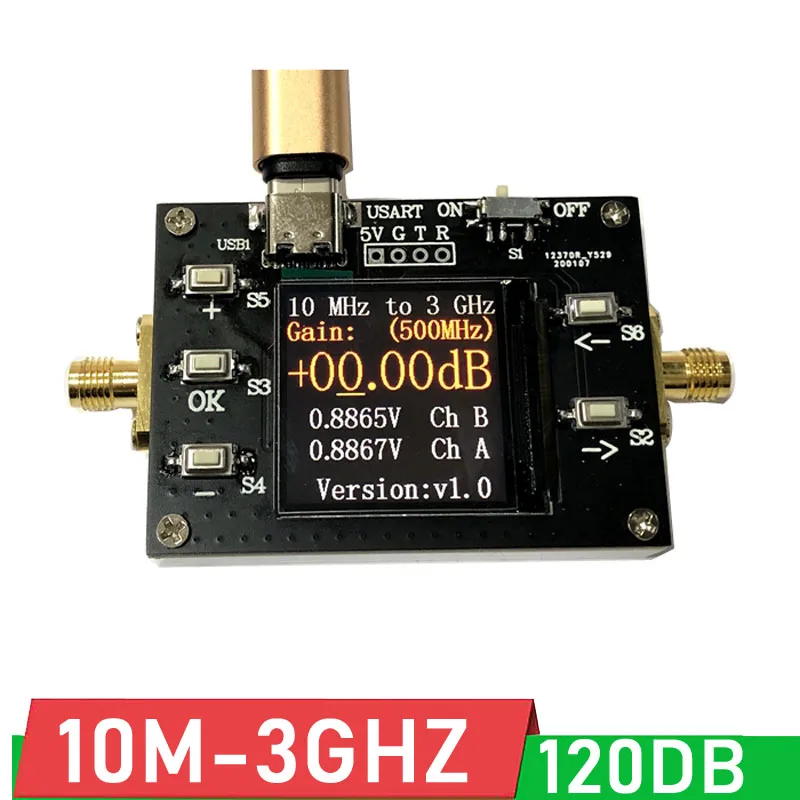

Программируемый усилитель радиочастоты с коэффициентом усиления 10 МГц-3 ГГц (большая динамика 120 дБ), ЖК-дисплей 0,01 дБ, шаговый цифровой программный контроль

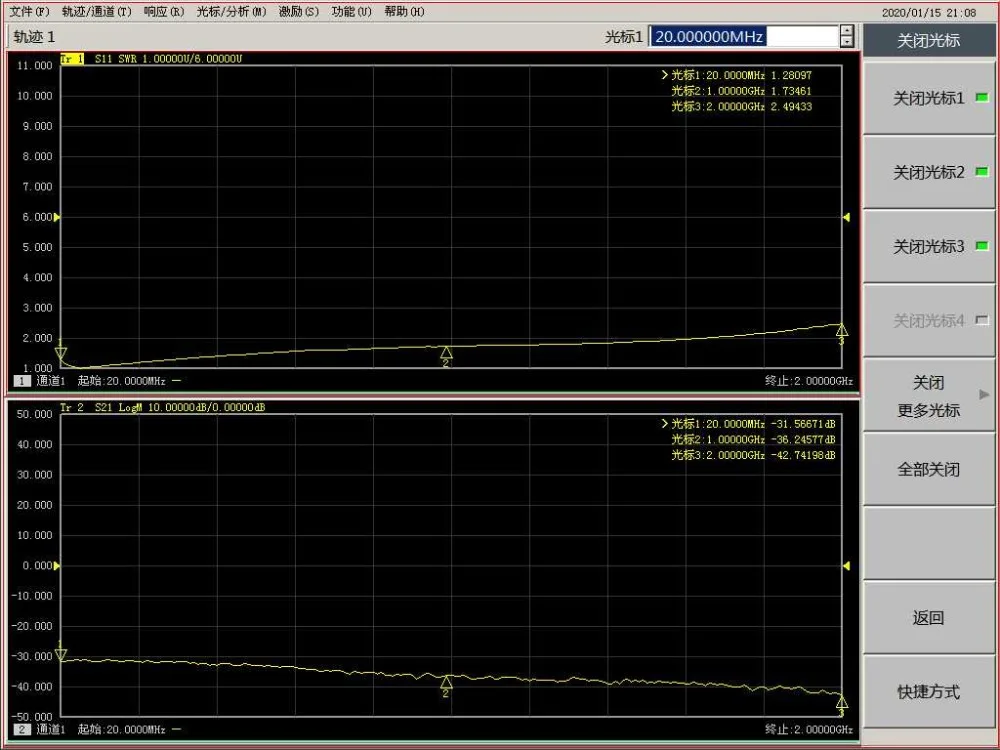

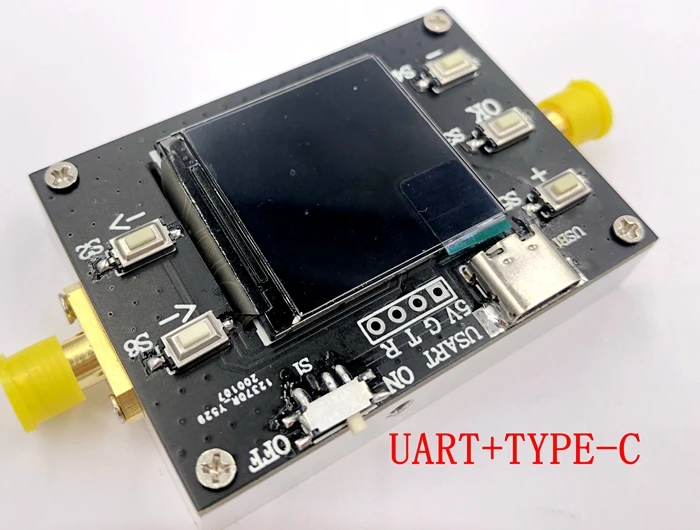

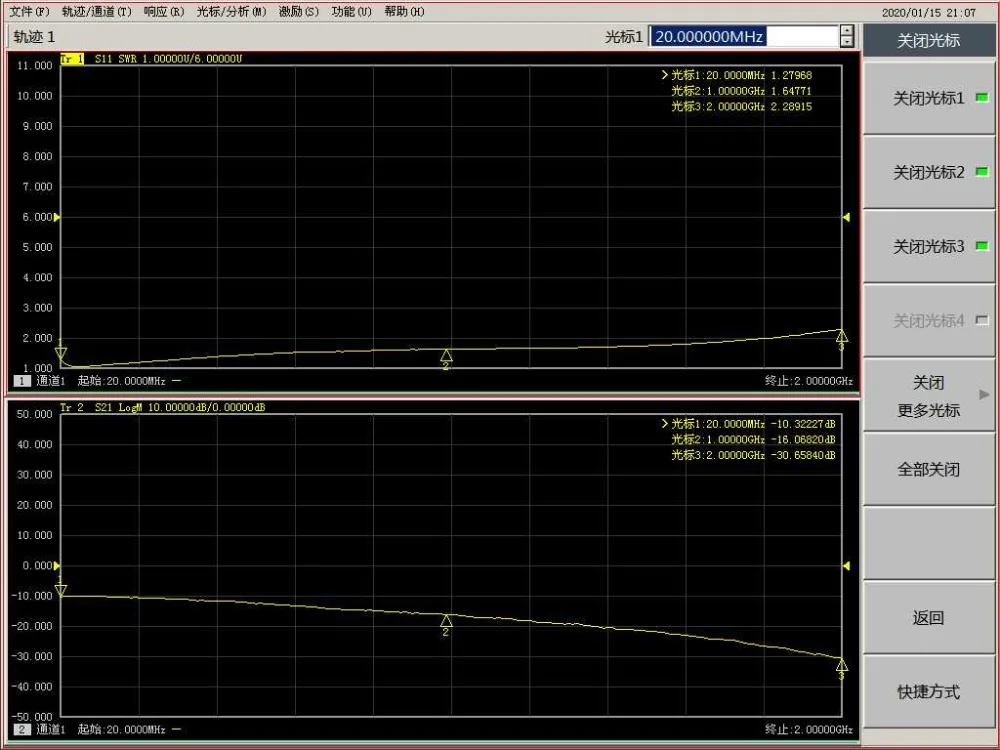

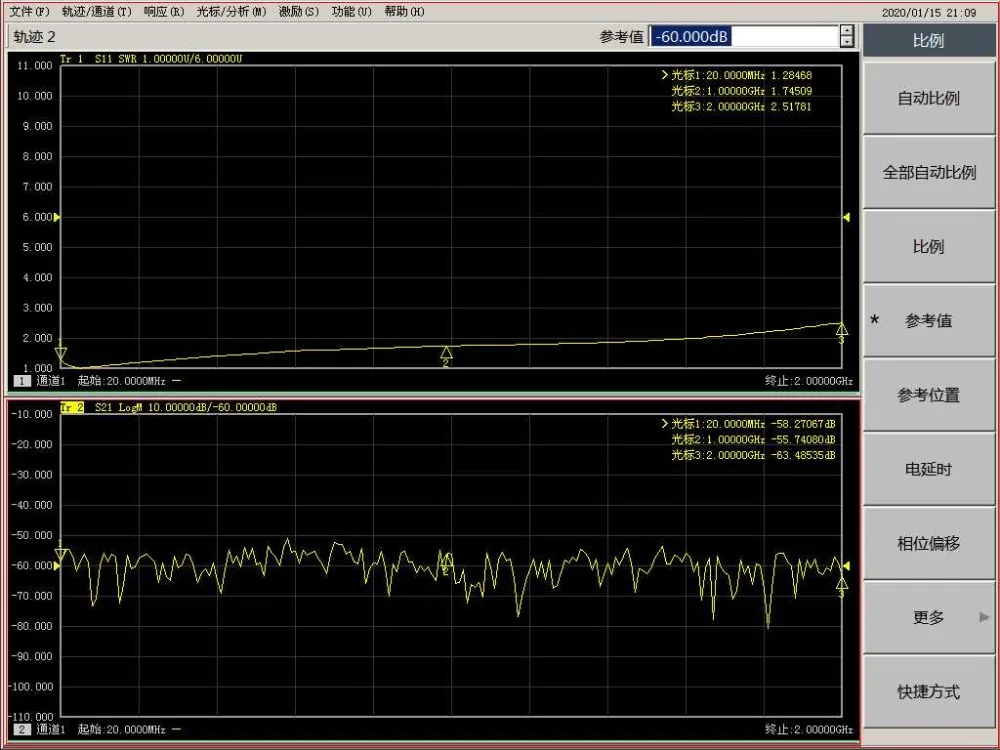

Описание: Особенности: 10 МГц-3 ГГц программируемый усилитель усиления (120 дБ большой динамический) Ссылка: https://pan.baidu.com/s/1OEU0Mg8Kv-ddOoYD475M0gКод извлечения: mvnw 1. Индекс параметров: Источник питания: интерфейс TYPECЧастотный диапазон: 10 МГц-3 ГГцP1DB:20DBMУровень шума: 5DB@0.5GHZРегулируемый динамический диапазон усиления: + 44 to-76DBМинимальный шаг: 0,01 дБВходное и Выходное сопротивление: 50 ΩВходное и выходное отношение стоящей волны: 1.5@0.5GHZ (см. Кривую S11 для получения подробной информации)Максимальное усиление усиления: + 44DB@0.5GHZ (см. Кривую S21 для других частотных точек)С программным управлением режим: кнопка с 1,3-дюймовый TFT; Usb-интерфейс; TTL последовательный порт режим (для специальный протокол, пожалуйста, обратитесь к анализа протокола точки 5) 3. Измеренная кривая S11 S21 3,1 + 40DB @ 500 МГц коэффициент усиления выход кривой 3,2 + 30 дБ @ 500 МГц коэффициент усиления 3,3 + 20 дБ @ 500 МГц коэффициент усиления 3,4 + 10DB @ 500 МГц коэффициент усиления выход кривой 3,5 0DB @ 500 МГц коэффициент усиления выход кривой 3,6-10DB @ 500 МГц затухание выход кривой 3,7-20DB @ 500 МГц затухание выход кривой 3,8-30DB @ 500 МГц затухание выход кривой 3,8-40DB @ 500 МГц затухание выход кривой 3,9-50 дБ @ 500 МГц кривая затухания 3,10-60 дБ @ 500 МГц кривая затухания 4. Режим управления программой: (Протокол последовательной связи, протокол последовательной связи с USB) 4,1. Скорость передачи данных: 9600, стоп-бит: 1, бит данных: 8, проверка паритета: нет. 4,2. Изменение команды увеличения: Формат: AMP-xx.xxdB или AMP + xx.xxdB Например: необходимо усилить 22 дБ, отправить: AMP + 22,00 дБ Необходимо уменьшить 2 дБ, затем отправить: AMP-02.00dB Если MCU возвращает соответствующее значение ответа после получения правильных данных, таких как: Отправить ответ ранчо Strat (тестовая команда) OK Ranch AMP + xx.xxdB AMP OK Ranch
