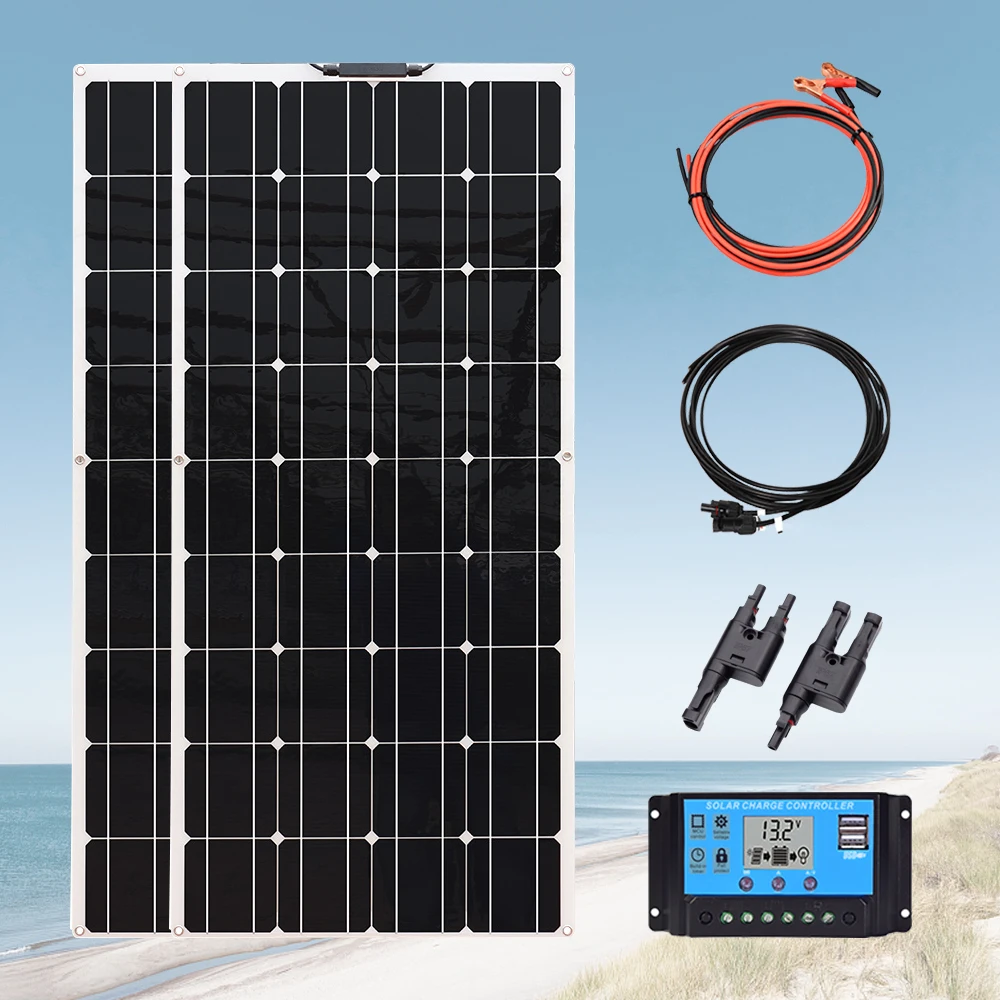

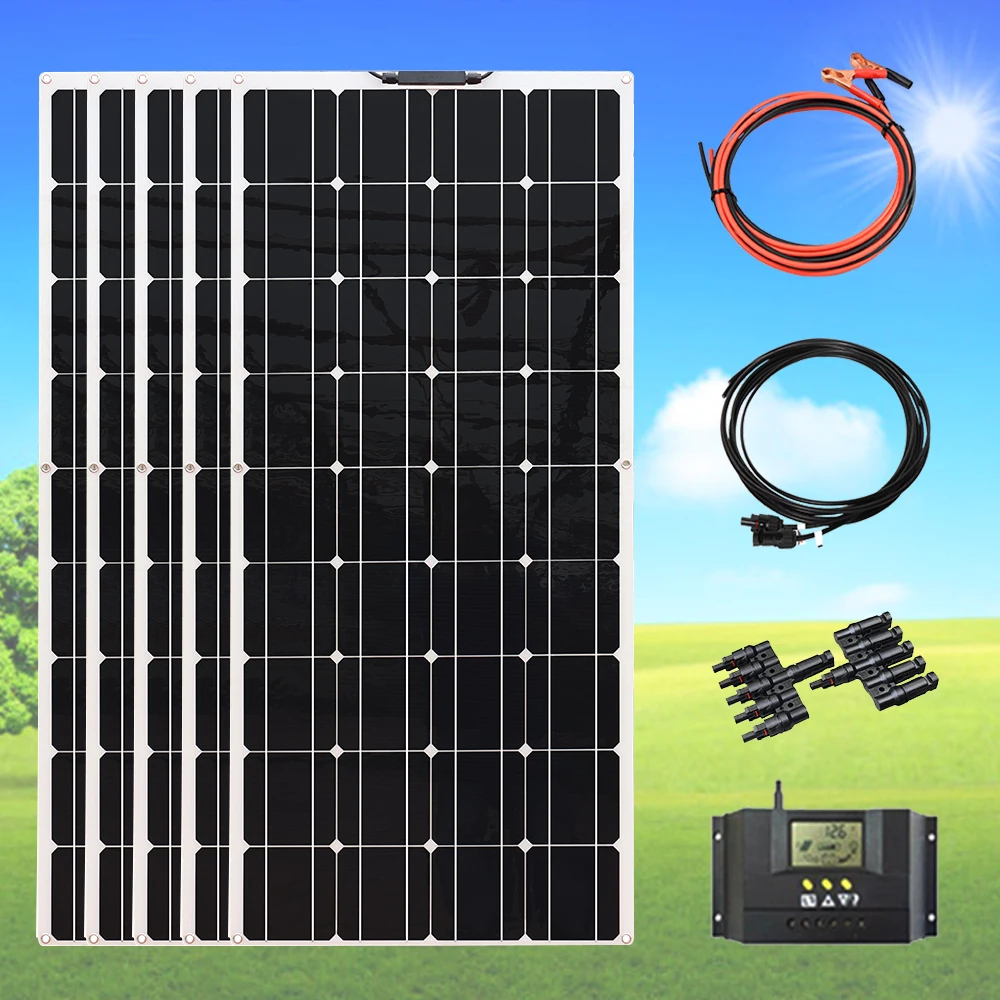

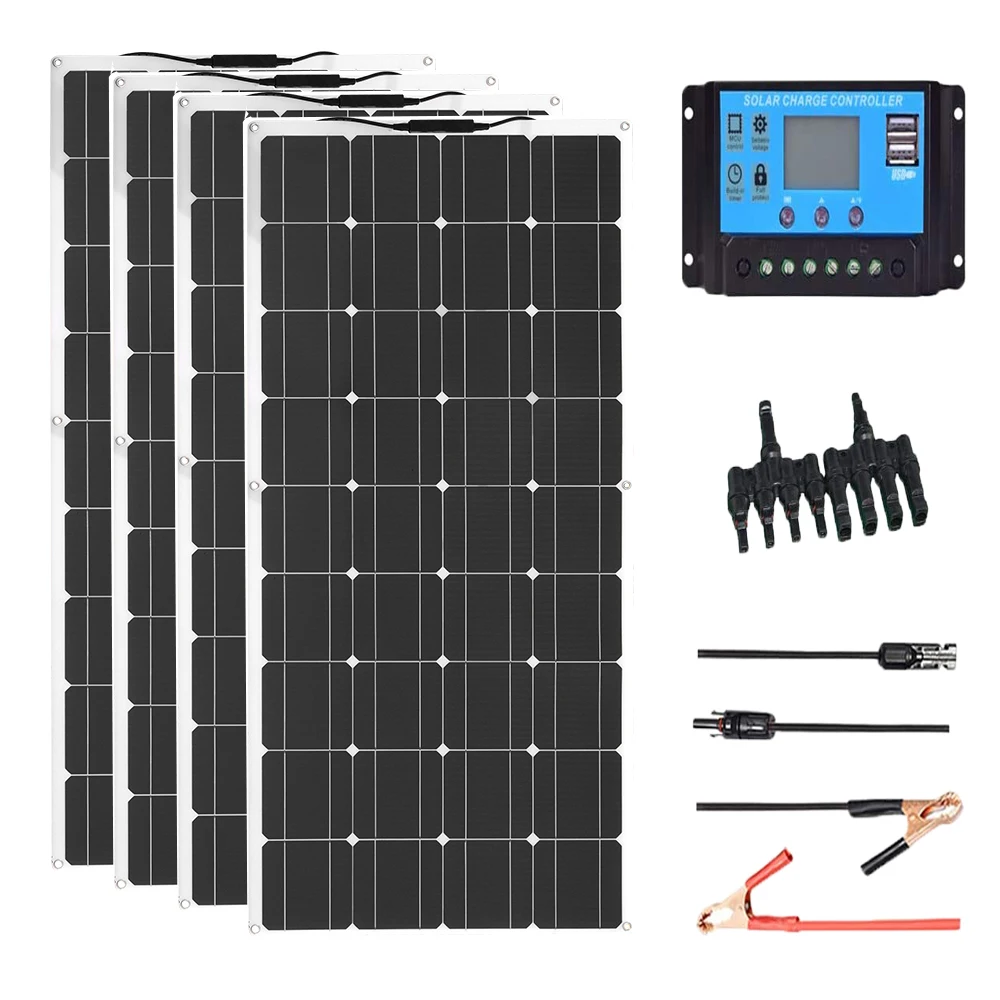

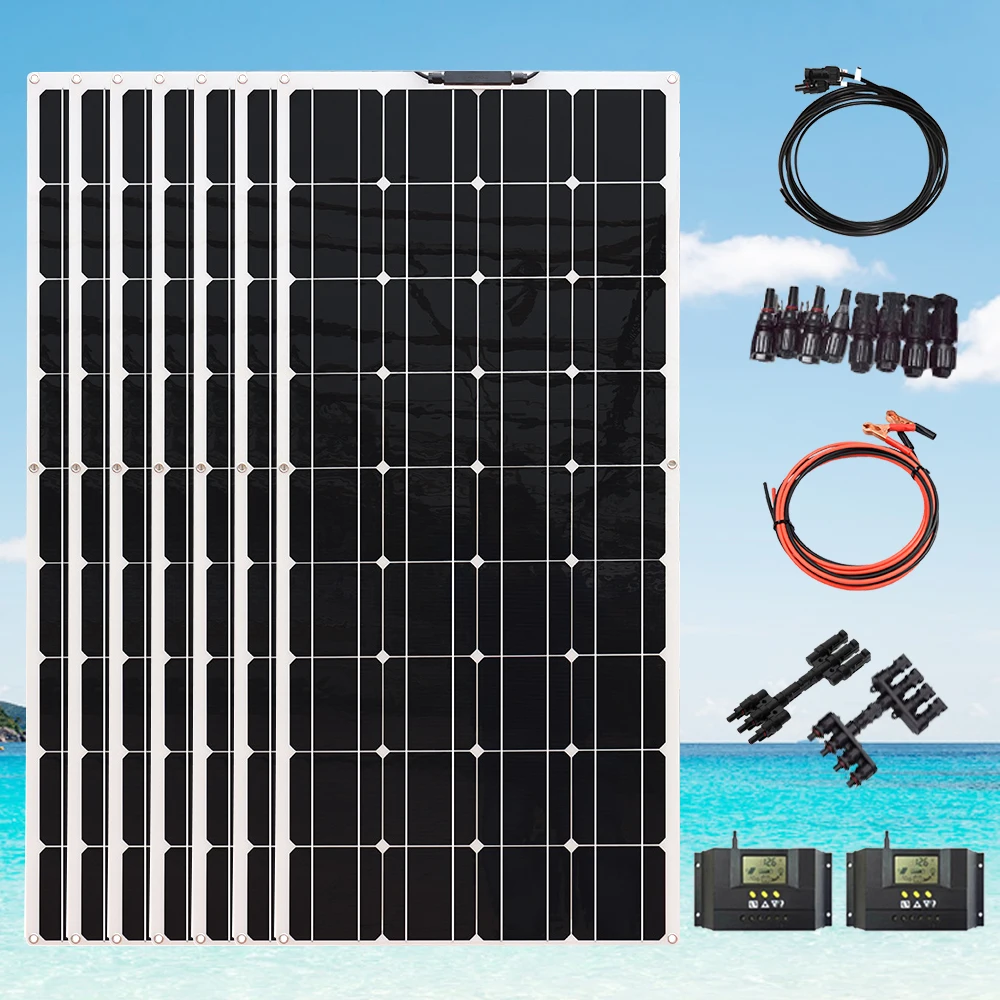

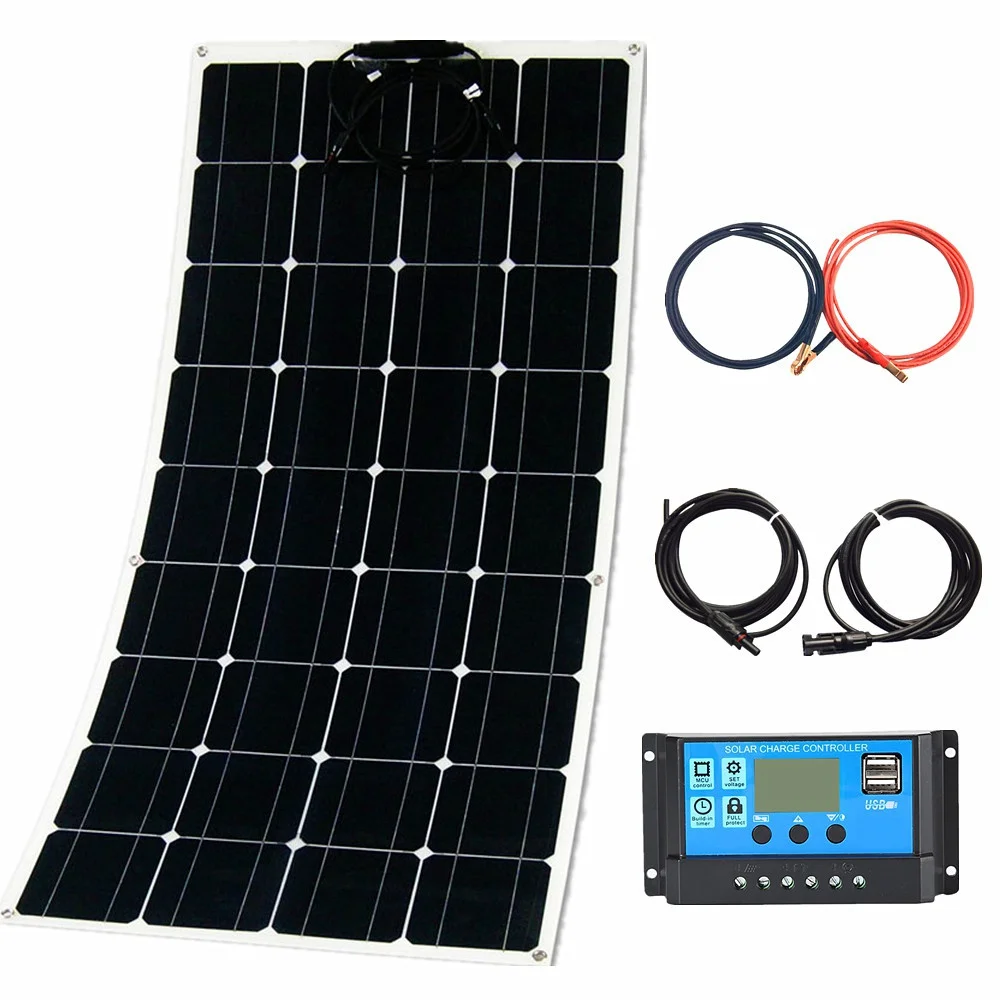

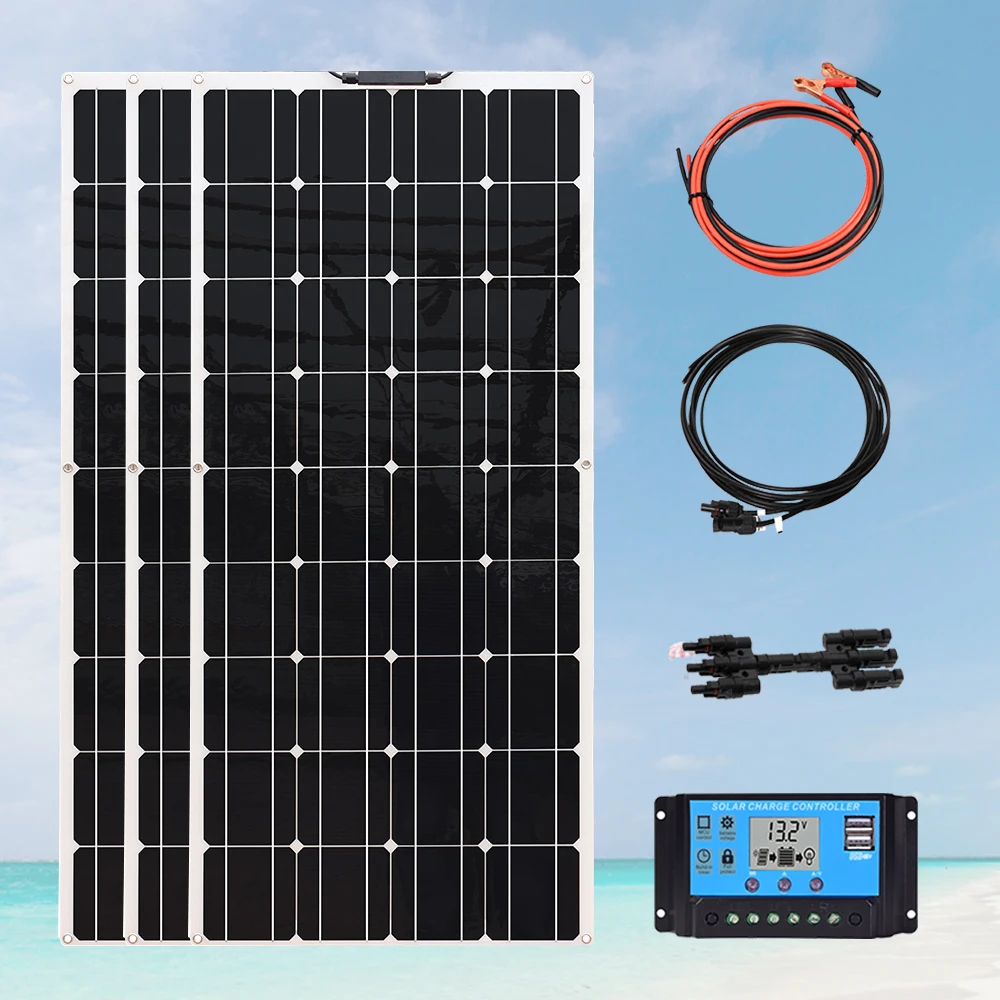

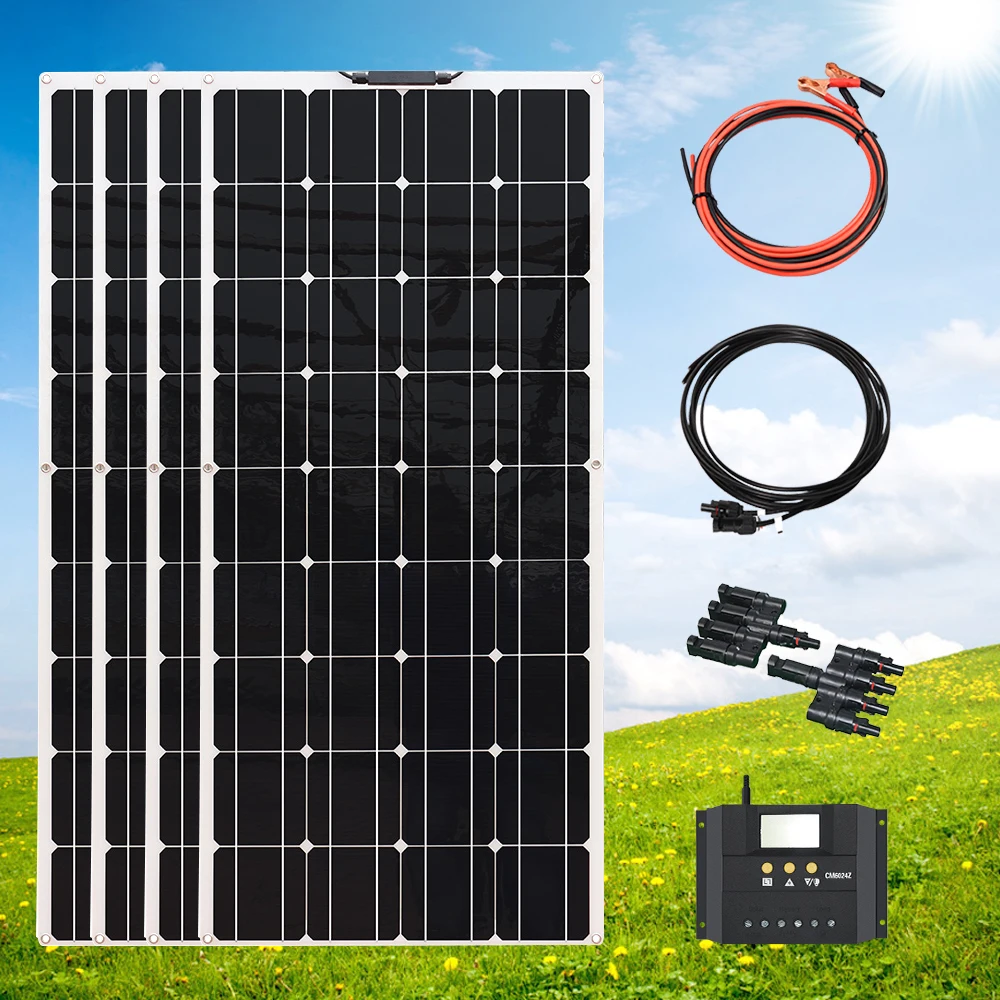

Комплект гибкой солнечной панели, 720 Вт 600 Вт 480 Вт 360 Вт 240 Вт 120 Вт, контроллер зарядного устройства, кабель 12 В, 24 В, аккумулятор, прицеп, лодка, кабина, фургон, грузовик

Гибкая солнечная панель в комплекте, 720 Вт, 600 Вт, 480 Вт, 360 Вт, 240 Вт, 120 Вт, кабель контроллера зарядного устройства, аккумулятор 12 В, 24 В, прицеп, лодка, кабина, караван, грузовик

Технические характеристики

Максимальная мощность (Pmax) 120 ВтДопуск на выходе ± 3%Максимальное напряжение системы 700 В постоянного токаНапряжение открытого контура (Voc) 21,6 вТок короткого замыкания (Isc) 6,8 AМаксимальное напряжение питания (ВМП) 18 вМаксимальный силовой ток (Imp) 6.5AКПД 19.5%Рабочая температура (NOCT) 45 ± 2 ℃Диапазон температур-40 ℃ ~ + 80 ℃Количество ячеек 36 штВес 2200 гРазмер 1170*540*3 ммСтандартные условия испытаний: lrradiance 1000 Вт/м ^ 2, температура 25 ℃, AM = 1,5

Особенности:

A. Выберите высокоэффективные монокристаллические Кремниевые Солнечные элементы, эффективность выработки энергии примерно в 1,2 раза больше, чем у обычных поликремниевых, и общая площадь меньше при той же мощности.B. Использование новейшей технологии упаковки компонентов, более тонкая, легкая, мягкая и долговечная.В. Поверхность изготовлена из ПЭТ и обработана специальным процессом, который является более износостойким и улучшает эффективность поглощения солнечных лучей.D. С высоким коэффициентом пропускания светильник, безопасный и надежный, не боится высокой температуры, нет опасности горения или взрыва.Д. Распределительная коробка имеет водонепроницаемую конструкцию IP67, содержит байпасный диод, а схема имеет защиту от перезаряда и обратного тока.F. Используйте фотоэлектрический специальный кабель и PV-разъем, наружное использование безопасно, водонепроницаемо, обладает высокой термостойкостью и атмосферостойкостью. PV-разъем прост в использовании, подключи и работай.G. Этот продукт является солнечным модулем. Рекомендуется использовать с контроллерами и аккумуляторами. Его можно использовать в различных сценариях, таких как домашние хозяйства, кемпинг, квадроциклы, яхты, уличные фонари и солнечные электростанции.

Продукты солнечного модуля

А. Данное изделие не должно контактировать с высококоррозионными веществами во избежание чрезмерного изгиба и длительного изгиба;В. Следует не допускать укладывания и падения солнечной панели, гибкую солнечную панель нельзя разобрать, не сталкиваться с твердыми предметами, избегать вытаптывания, и избегать царапания поверхности твердыми предметами во время использования;В. Большое количество царапин или грязи на поверхности солнечной панели может привести к низкой эффективности солнечной панели, что может серьезно вызвать выгорание;D. Подходящий диапазон температуры окружающей среды солнечных панелей: -20 ℃-80 ℃, не превышают этот диапазон;Д. Солнечная панель должна быть установлена в зоне с хорошим солнечным светом и без тени. Солнечная панель может долгое время работать на затененном солнечном свете и может возникнуть риск выгорания;F. При последовательном подключении "+" предыдущего компонента соединяется с "-" следующего компонента. Эту же панель нельзя напрямую подключить к положительному и отрицательному полюсам.

Способ установки подключения солнечной панели

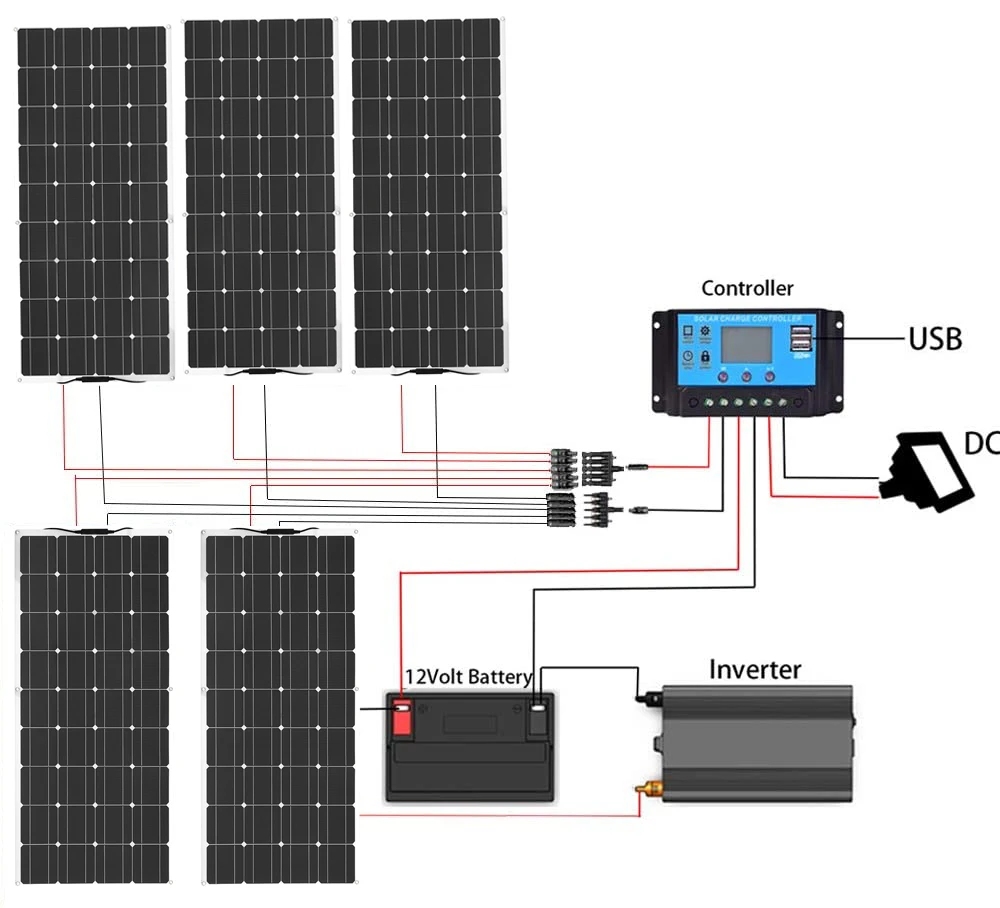

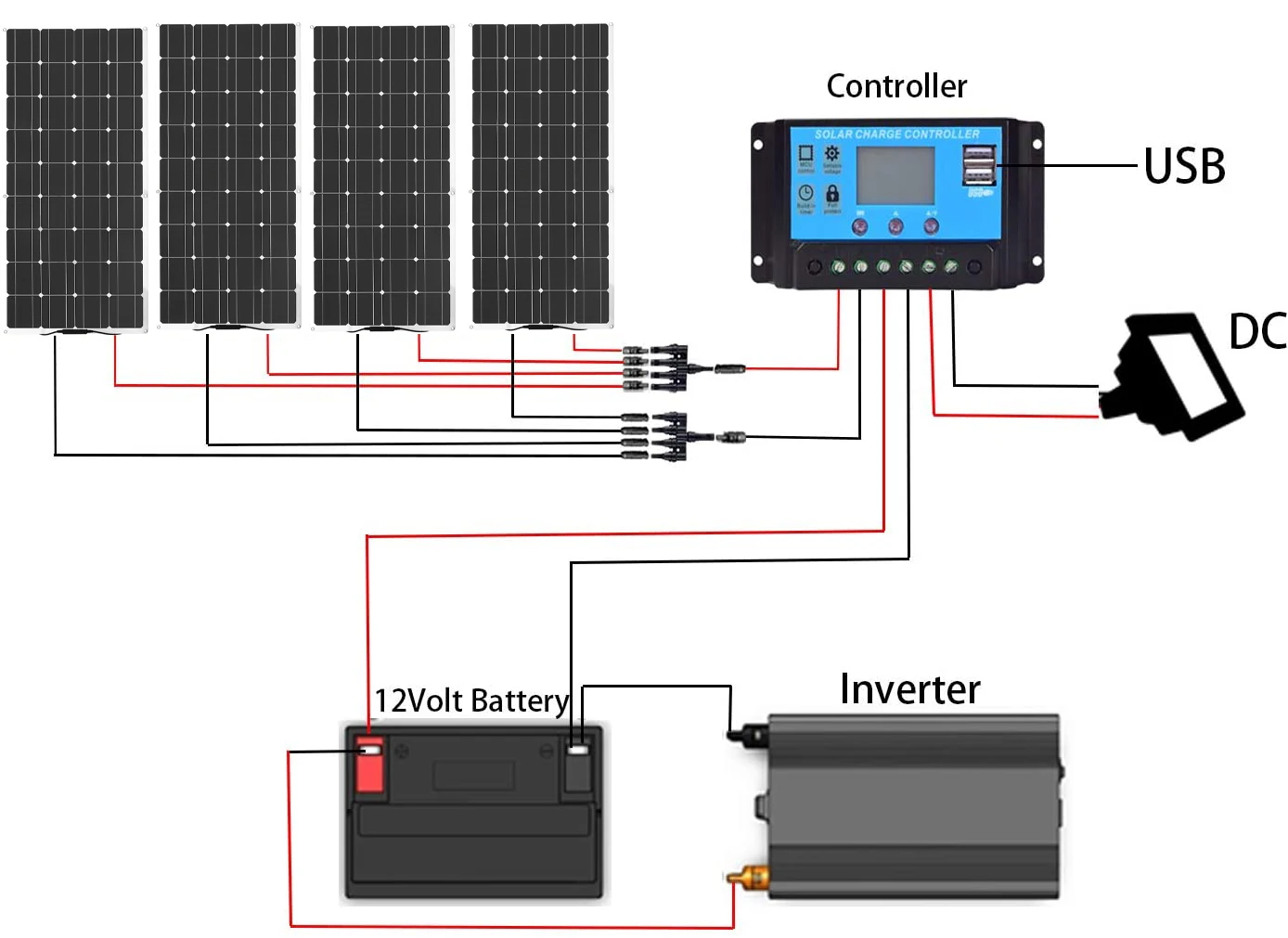

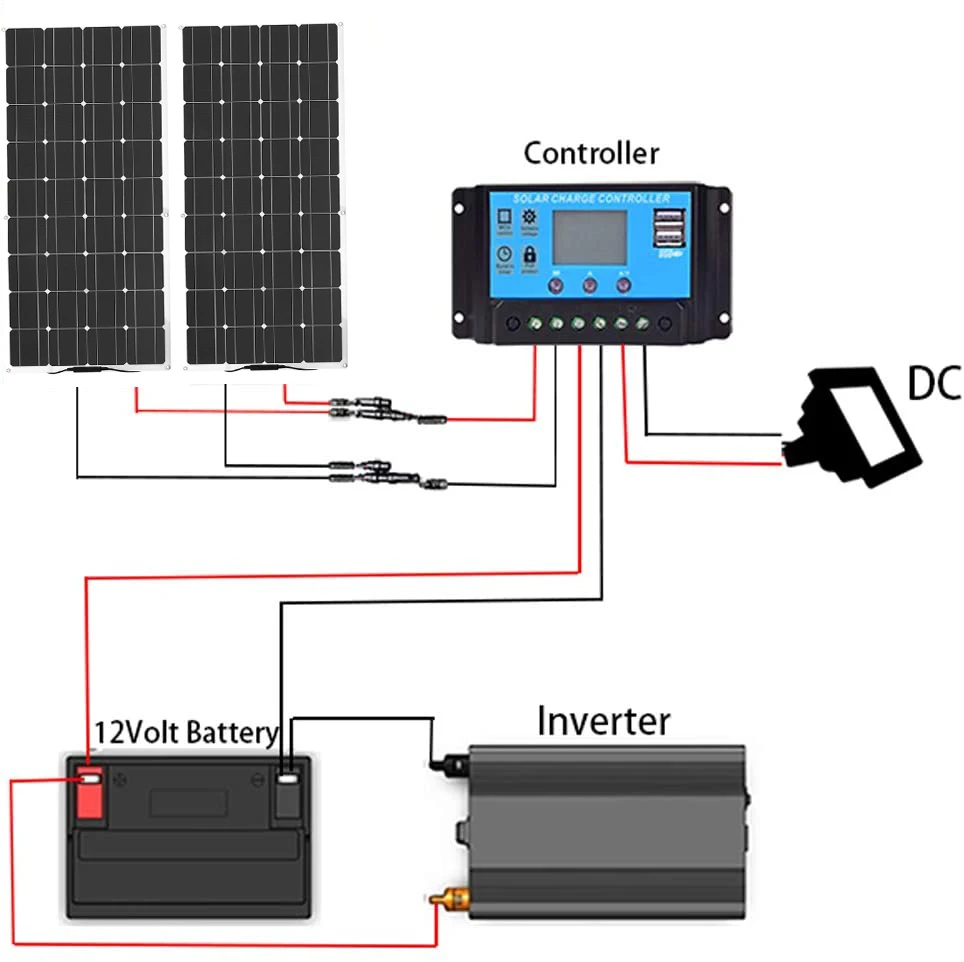

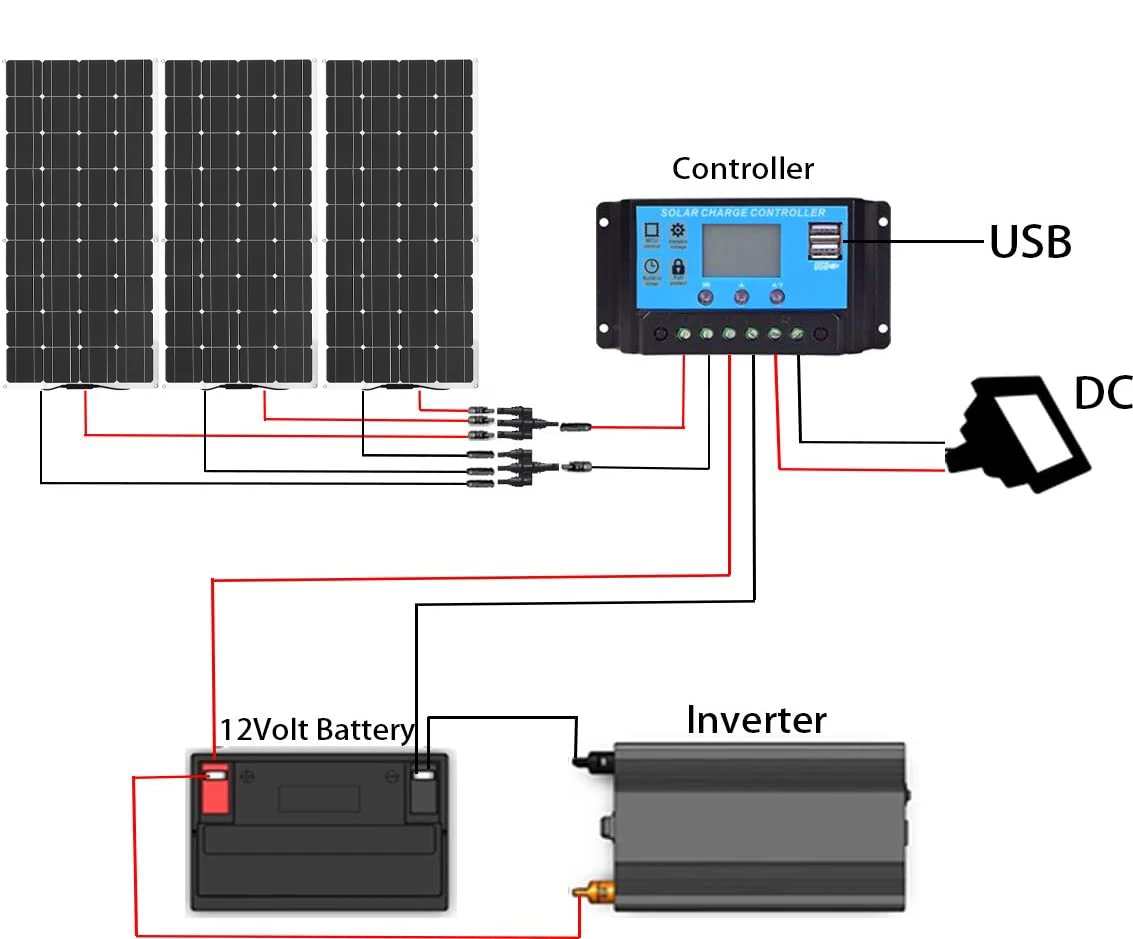

При использовании аккумулятора 12V Используйте параллельное соединение; При использовании аккумулятора 24V используйте два последовательных соединения. Пожалуйста, установите солнечную панель на гладкую поверхность с хорошим солнечным светом и без тени и старайтесь не устанавливать ее на неровных участках. Солнечные панели можно закрепить с помощью клея или болтов.

Инструкции по подключению контроллера

A перед подключением панели солнечных батарей сначала Подключите контроллер к батарее. Подключение панели солнечных батарей без подключения аккумулятора может привести к сгоранию контроллера и сбою отображения.B после подключения контроллера к аккумуляторной батарее Подключите вышеупомянутую серию или параллельные солнечные панели к контроллеру через кабель передачи.C наконец, подключите требуемую нагрузку постоянного тока к концу нагрузки контроллера. Если нагрузка не срабатывает, нажмите третью кнопку контроллера.D в соответствии с руководством контроллера Отрегулируйте нужные вам параметры.

Меры предосторожности при установке солнечной системы

A при подключении этой солнечной системы сначала Подключите контроллер к батарее, а затем подключите солнечную панель. Не отменяйте порядок подключения.B Установите контроллер в хорошо проветриваемом помещении или в тени, чтобы избежать воздействия компонентов и предотвратить попадание воды в контроллер.C Общая мощность солнечной панели и нагрузка постоянного тока не могут быть больше номинальной мощности контроллера (напряжение × ток), в противном случае может возникнуть риск сгорания контроллера.D. Инвертор не может быть подключен к контроллеру, но должен быть подключен к батарее.E после установки проверьте, плотно ли все линейные соединения, чтобы избежать опасности накопления тепла из-за виртуального соединения.Если положительные и отрицательные полюса солнечной панели в той же серии соединений не могут быть коротко замыканы, чтобы предотвратить повреждение солнечной панели.G следует внимательно проверить положительные и отрицательные полюса контроллера и аккумулятора. Не соединяйте положительный и отрицательный полюса в обратном направлении.

Примечания к использованию:

О. Этот продукт не должен контактировать с высококоррозионными веществами.B. Категорически запрещается самостоятельно модифицировать, разбирать, уронить и ударить о распределительную коробку и продукты, избегать наступать на поверхность и царапать поверхность твердыми предметами во время использования.В. Большое количество царапин или грязи на поверхности солнечной панели может привести к неэффективному модулю солнечной батареи, а в тяжелых случаях может привести к выгоранию.D. Подходящий диапазон температуры окружающей среды этого продукта: -20 ° C-80 ° C, пожалуйста, не превышайте этот диапазон.Д. Солнечная панель должна быть установлена в зоне с хорошим солнечным светом и без тени. Длительная работа модуля солнечной батареи на солнце с тенью может иметь риск возгорания.F. Запрещается соединять положительные и отрицательные полюса изделия между собой, и запрещается помещать изделие в воду или огонь, в противном случае это повредит изделие.G. Общая мощность фотоэлектрического модуля должна быть меньше номинальной мощности контроллера (номинальное напряжение × номинальный ток). Категорически запрещается перегружать контроллер.H. Общее напряжение фотоэлектрического модуля, подключенного к контроллеру, должно быть в пределах диапазона входного напряжения фотоэлектрического контроллера.I. Инвертор может быть подключен только к батарее, а не непосредственно к контроллеру.
