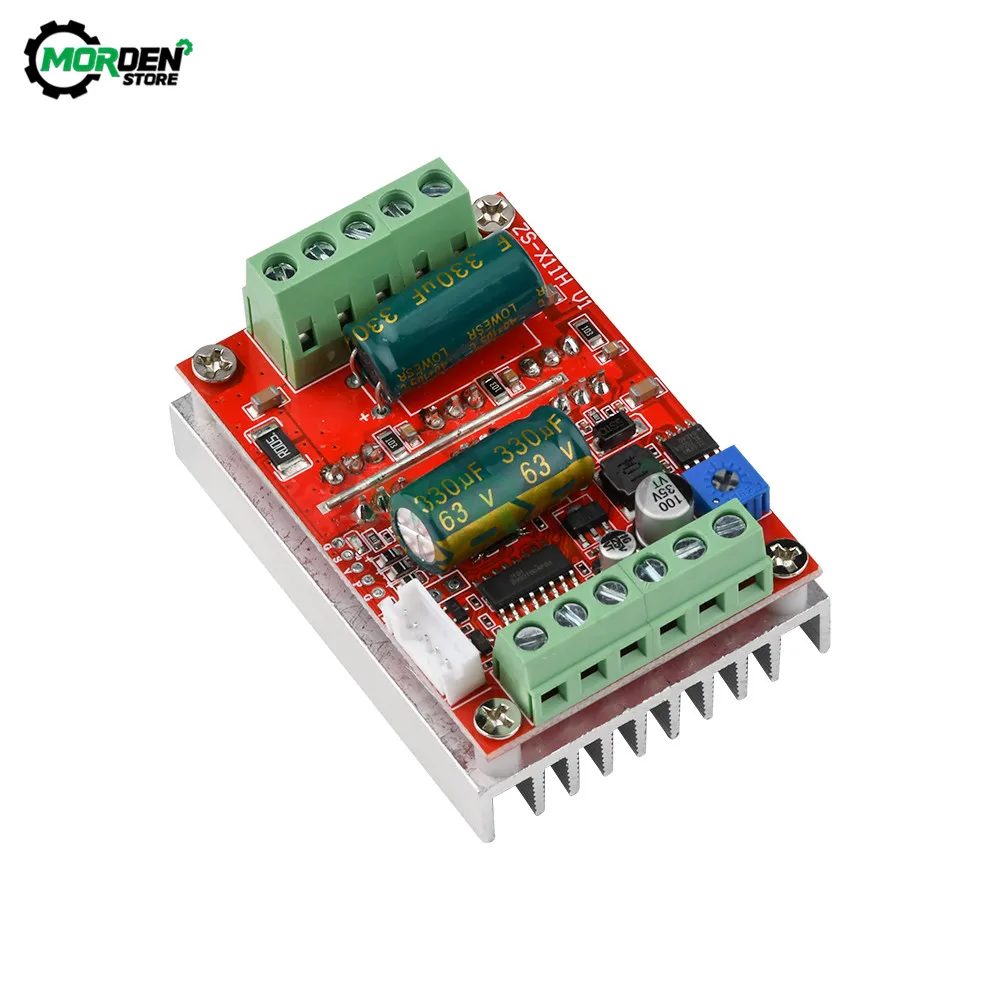

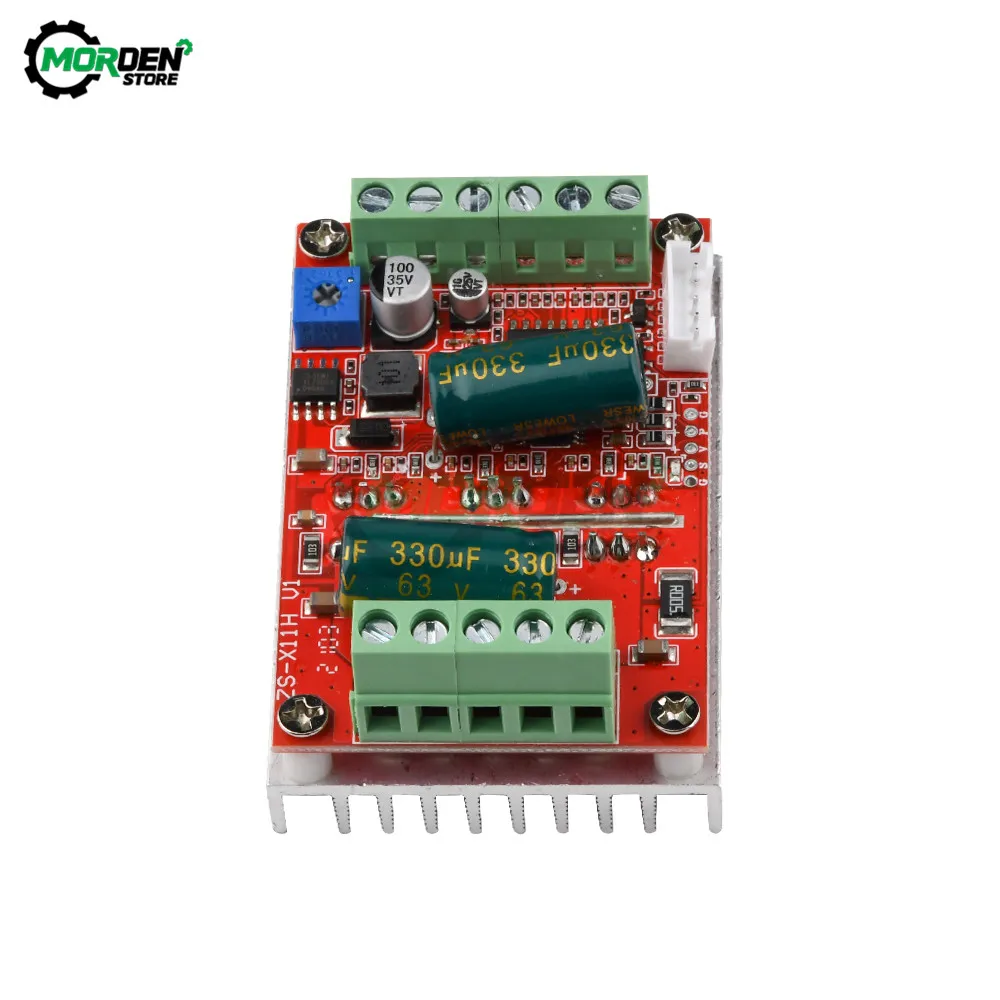

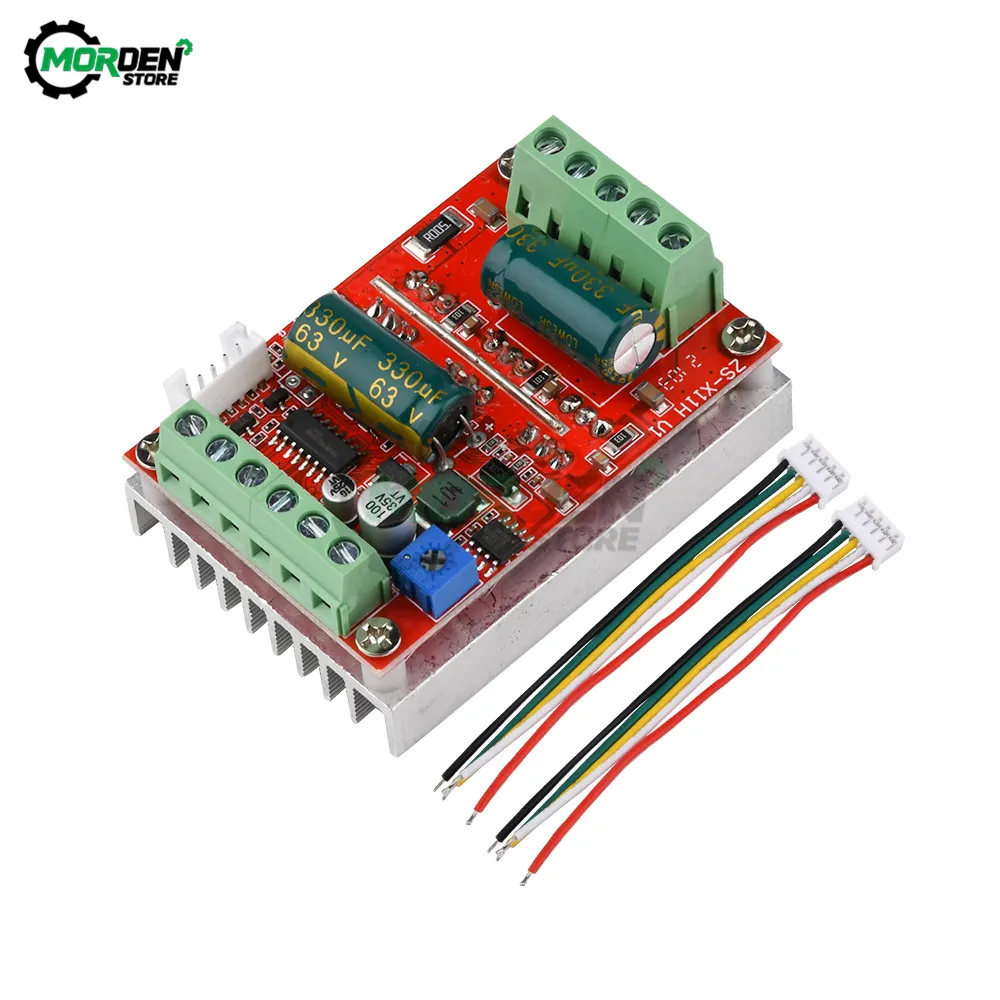

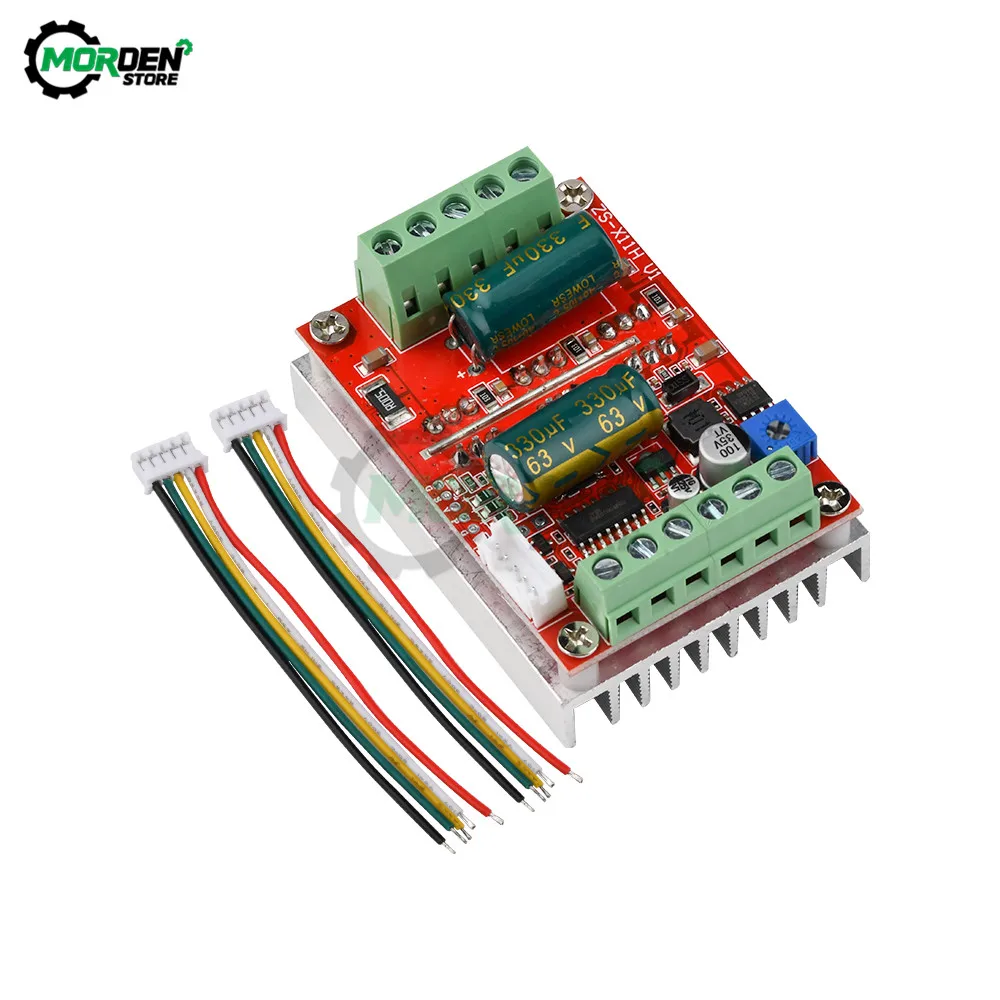

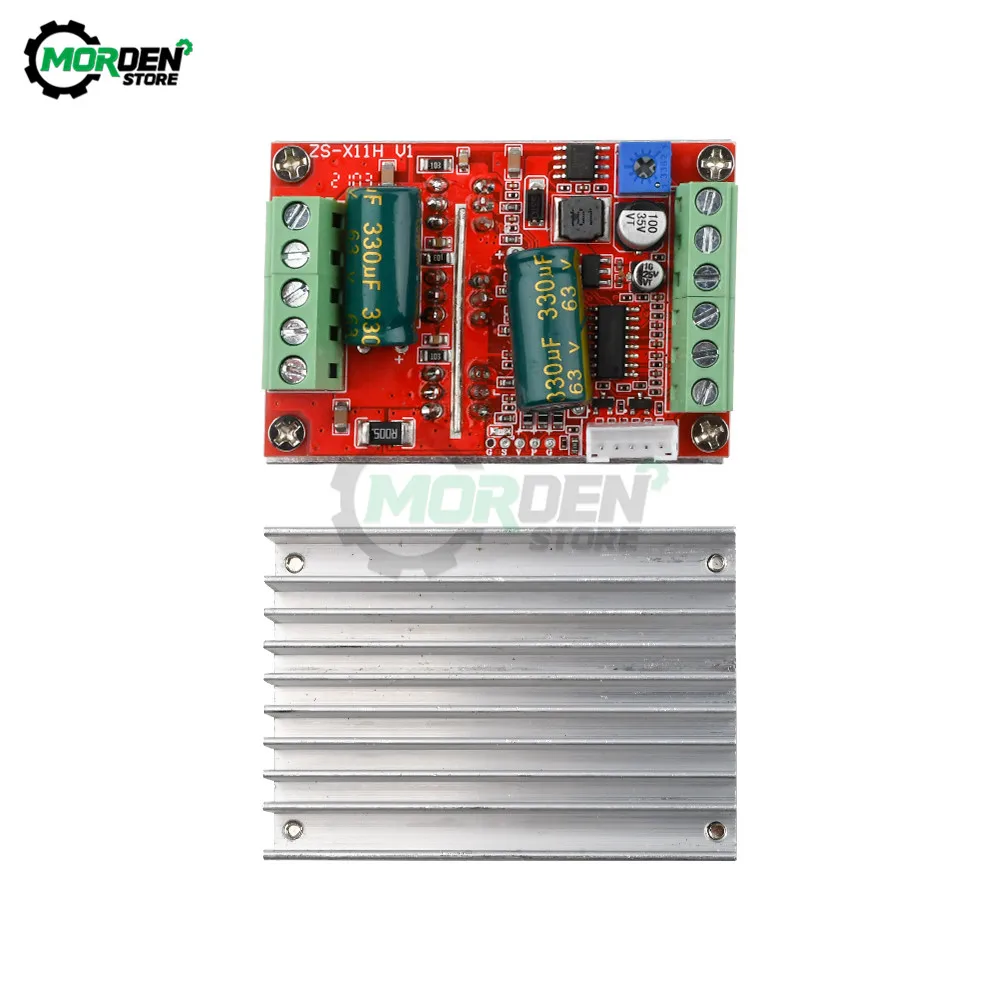

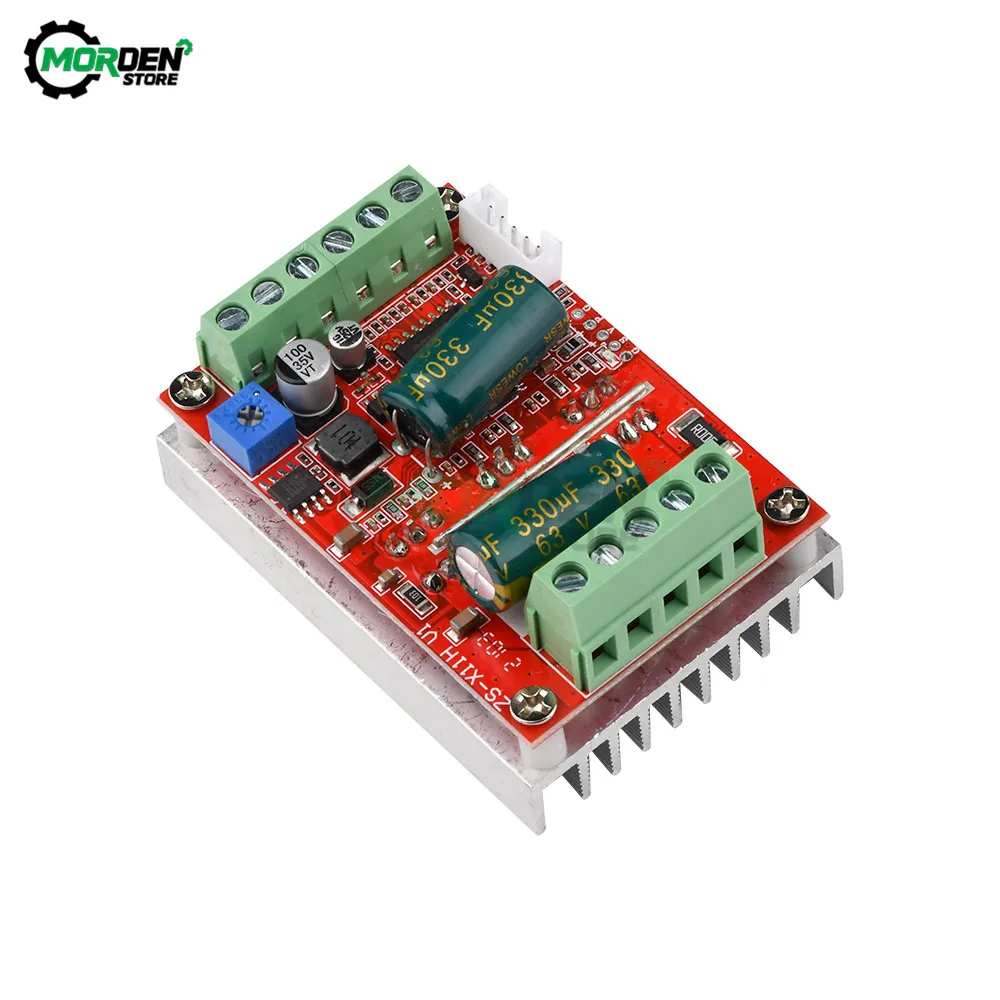

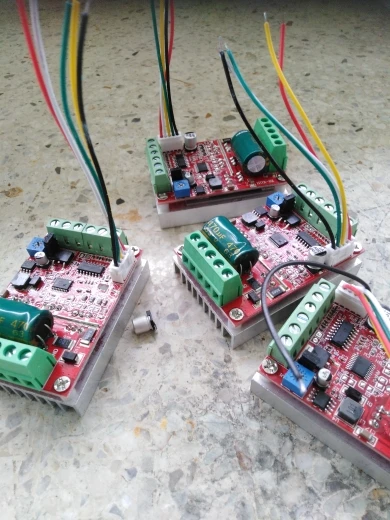

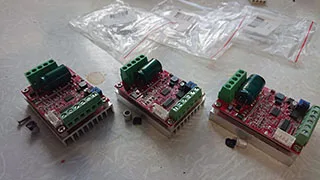

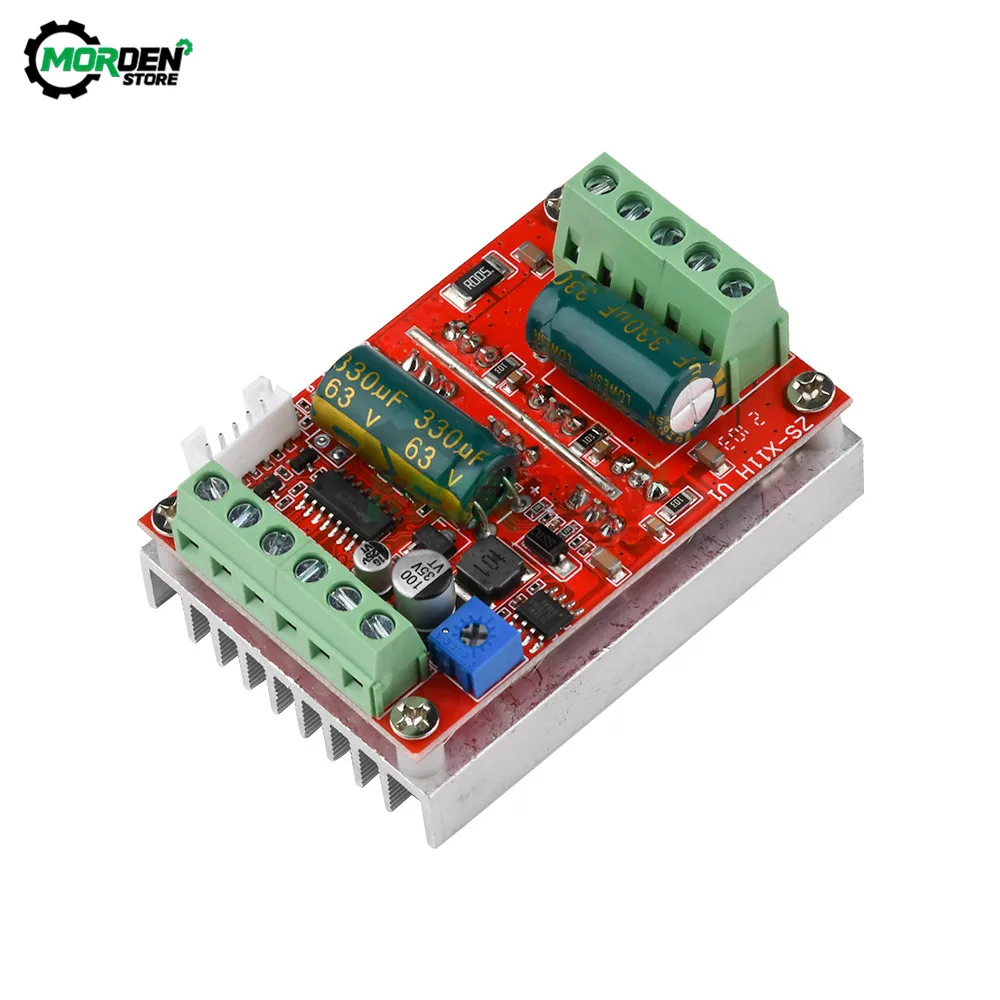

DC 6-60 в 400 Вт BLDC трехфазный бесщеточный двигатель управления ler PWM плата управления двигателем Холла 12 В 24 в 48 в

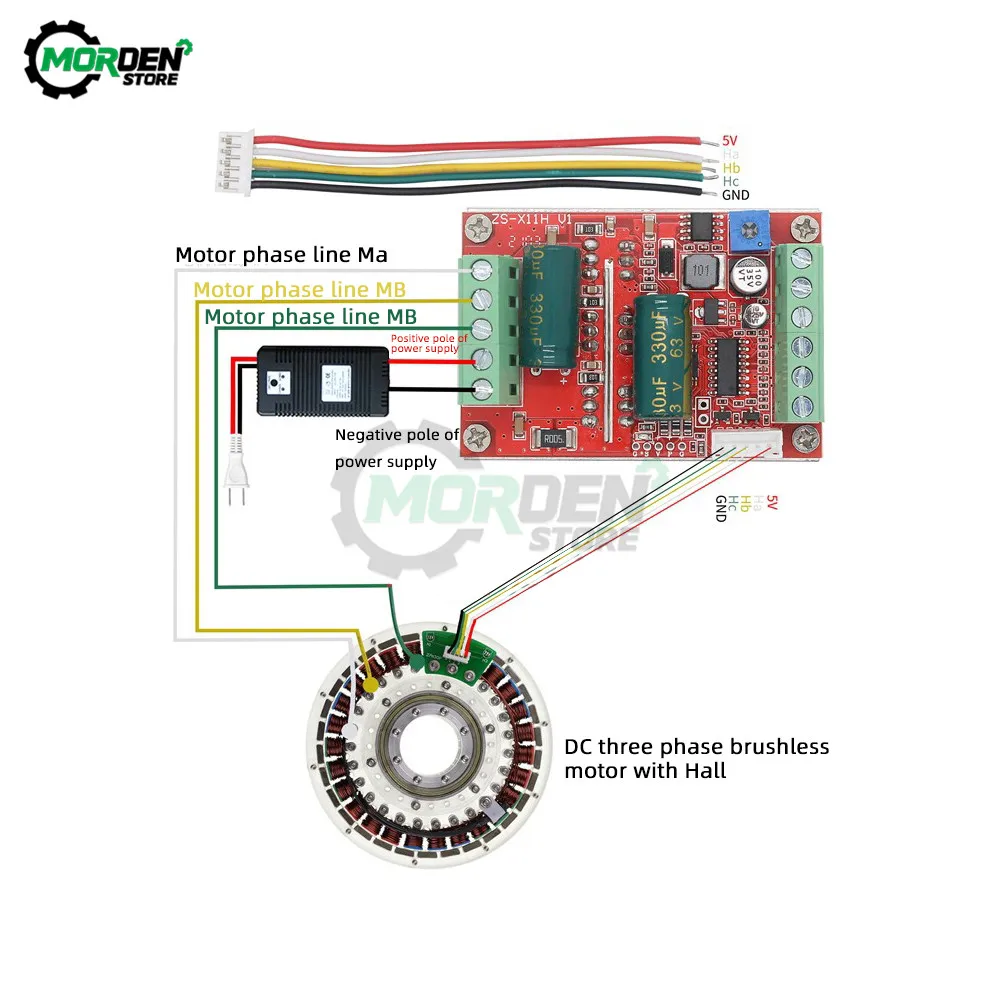

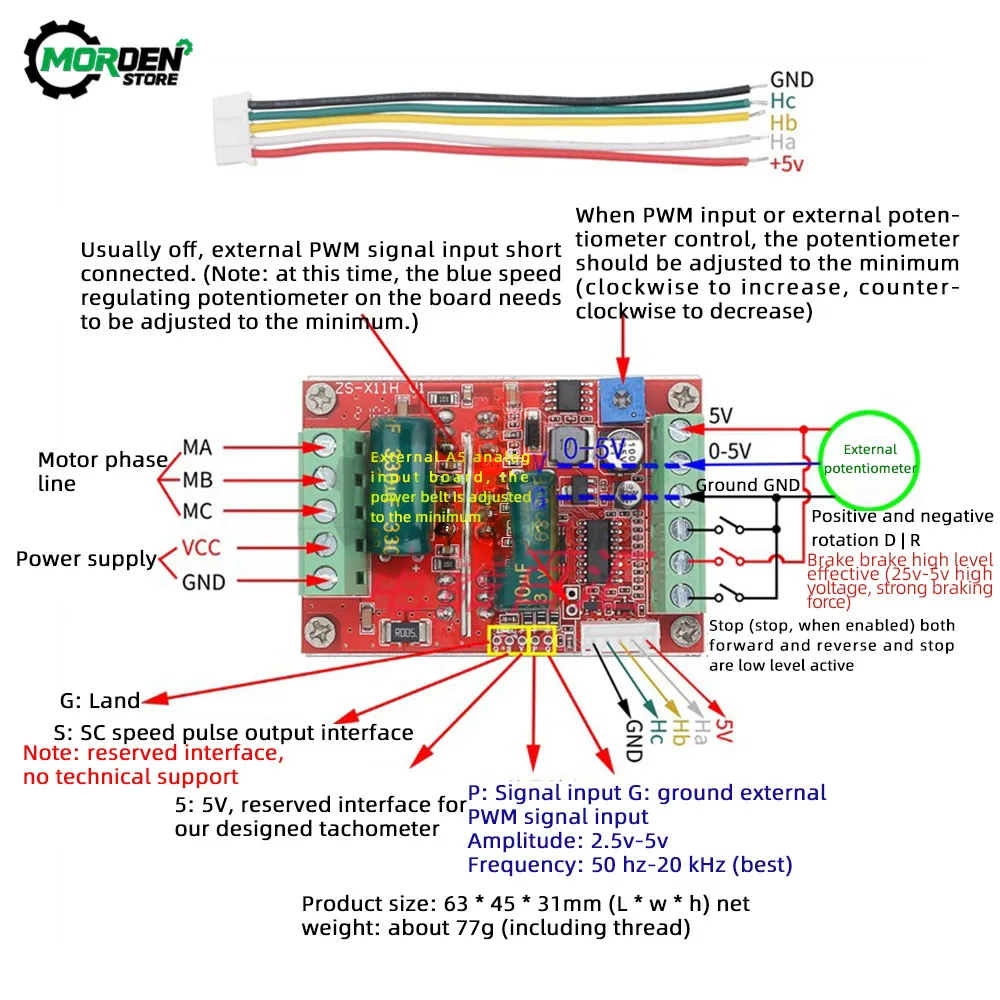

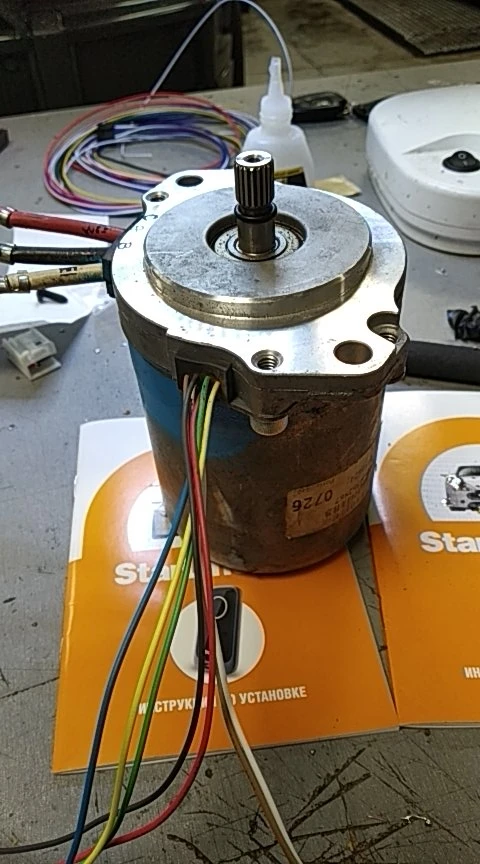

Особенности:1. Выходной двигатель MA MB MC2. Материнская плата GND 5 в поставляется с источником питания 5 В (ток не превышает 30 мА)3. Основной источник питания двигателя VCC GND (внешний источник питания постоянного тока)4. Выход импульсного сигнала скорости SC5 положительный и отрицательный интерфейс управления задним ходом (также может быть подключен к внешнему переключателю)6. Вход сигнала управления скоростью VR (Встроенный потенциометр также может быть подключен к аналоговому моделированию рабочего цикла шим 0-5 в для поддержки регулирования скорости входа двойного сигнала)7. Входная мощность сигнала Холла Ha Hb Hc + 5 В GND, обычно с двигателем Холла имеет пять соответствующих линийСтабильная производительность процесса полного патча с положительной/обратной функциейСоветы:После получения товара, как правило, на бесщеточном двигателе есть 5 Холл линии проводки. Две из них-линии питания холла. Необходимо различать три сигнальные линии холла. Особенно, не следует ошибаться в линиях электропитания. Для правильной работы последовательность на плате должна соответствовать последовательности трехфазных линий на плате драйвера двигателя. Если вы не знаете определение провода холла, вы можете отладить низкое напряжение и ток при первом включении питания. Измените порядок линии Холла до нормальной работы, не используйте большой ток, отладку высокого напряжения, если линия Холла не подключена последовательно, машина испытания высокого напряжения и высокого тока, существует риск повреждения МОП-трубки, Если три линии сигнала холла, двигатель работает плавно и плавно. Низкоскоростной старт стабилен, а крутящий момент большой. Если три сигнальные линии Холла не подключены, доступны следующие характеристики: 1 двигатель не может быть включен нормально, или Запуск затруднен (иногда приходится вручную повернуть двигатель для запуска) 2. Двигатель начинает трясти без питания.Характеристики материнской платы:Название продукта: Бесщеточный драйвер двигателя постоянного тока Холла 450 ВтНомер модели: ZS-X11D1Рабочее напряжение: 9-60 вМаксимальный ток: Номинальный 16 А, пик 20 АМаксимальная мощность: 450 ВтЗащита от перегрузки по току: ДаРазмер продукта: длина 63 мм * ширина 45 мм * высота 28 ммВес: около 93 г.Меры предосторожности:1. Схема источника питания на главной плате не имеет предохранителя, а встроенное самостоятельное дополнение приведет к постоянному повреждению чипа на плате (не допускается использование даже 2 секунд).2. При нормальной работе на выходе двигателя есть защита от перегрузки. Поскольку мощность и ток модуля очень большие, пожалуйста, не допускайте короткого замыкания, когда модуль не работает нормально. Как только у короткого замыкания появится возможность сгорания линии, первая машина для тестирования проводки, пожалуйста, используйте тест на малый ток и низкое напряжение, после ок, затем пройдите высокий ток и высокое напряжение, поскольку продается модуль без платы, обратите внимание на изоляцию проводки, Не допускается соприкосновение частей платы с сильным напряжением.3. Не подключайте двигатель, который явно несовместим с напряжением и током приводного модуля или находится далеко от двигателя, чтобы избежать необъяснимых повреждений.
