Светодиодная лента TM1814 RGBW 5050 пикселей
Введение
Светодиодный Тип: 5050 SMD RGBW светодиодныйТип ИС: TM1814Ширина печатной платы: 10 ммУгол светодиодного освещения: 120 °Светодиодный Q'ty: 60 светодиодный/m.IP рейтинг IP20, IP65, IP67, IP68.
IP30 не обладает водонепроницаемостью с наклейкой 3M на спине,
IP65 водонепроницаемый силиконовый гель или эпоксидная смола на поверхности,
IP67: силиконовая трубка (силиконовая обшивка),
IP68: silcone гель (или эпоксидная смола) внутри силиконовой трубки.
Один поток, градиент, погоня, сканирование и другие полноцветные эффекты;Сращивание для достижения движения текста, видео анимации и других динамических эффектов;Может быть сгибается и вырезается, может достигать определенной кривизны и длины экрана моделирования;6 светодиодный 1 IC, Индивидуальный Светодиодный контроль, может быть сделан в высокой плотности дисплей высокой четкости;
Преимущества:
1: Мы улучшили процесс работы SMT и решили проблему с подключением олова и сделали идеальную цифровую светодиодную ленту,
2. Поставляется в 1 м на катушке с 3-контактным разъемом JST SM на обоих концах и раздельных проводах питания/заземления. Длина по индивидуальному заказу является работоспособной.
3,24 в, 12 В опционально (3 светодиода один IC с 12 В, 6 светодиодов с одним IC с 24 В)
4,2 unce печатная плата с двойным куперным слоем (hongqi бренд 35um медь)
5. Двойная мембрана покрывает печатную плату. Убедитесь, что медь не падает с платы pcb
6. Гибкий материал PCB. Ever 3 LEDcan можно разрезать с 12 В, ever 6 LEDcan можно разрезать с 24 В,
7. 60 м. 24 В низкого напряжения, не более 25 в, в противном случае Вы уничтожите всю полосу.
8. Система контроллера: sd-контроллер, DMX контроллер, Artnet и так далее. (SPI protocel)
9: частота обновления ШИМ: 400 кГц, скорость передачи 800k bps
10. Установка: винт + силиконовый клей 3 м на задней стороне для липкости
11. Упаковка
5 м/рулон 60 рулонов/коробка Размер коробки: 48 см * 48 см * 28 см GW: 12,5 кг с nonwaterproof Ip20
12. Водонепроницаемый ip30 (naked PCB) водонепроницаемый Ip54 (Силиконовое гелевое покрытие) Водонепроницаемый Ip67 (силиконовое покрытие трубки) Водонепроницаемый Ip68 (силиконовый гель внутри силиконовой трубки)
13. PWM Частота обновления: 1,2 кГц, скорость передачи 800k бит/с

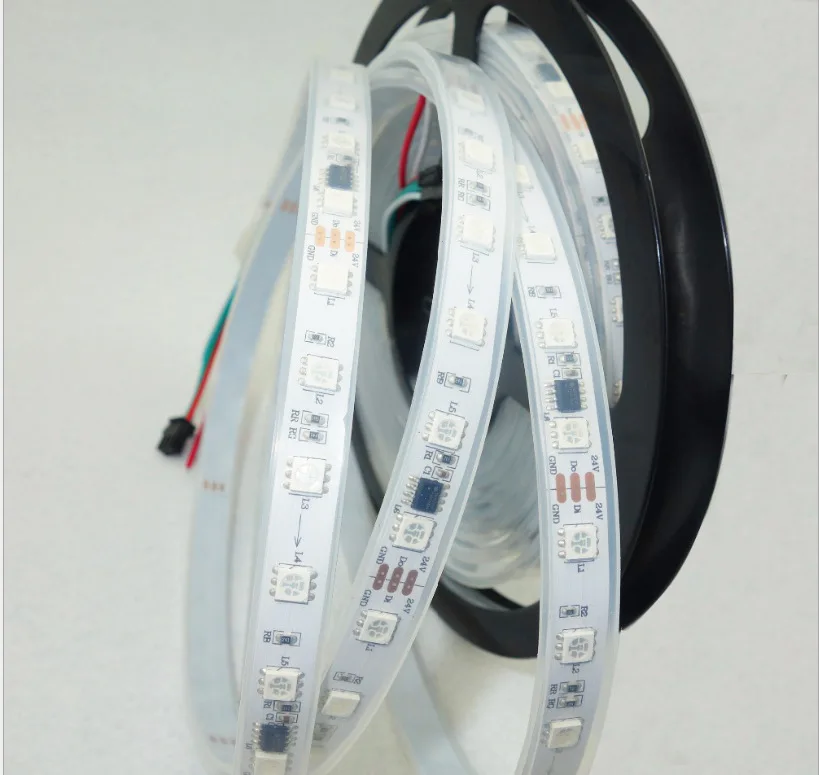

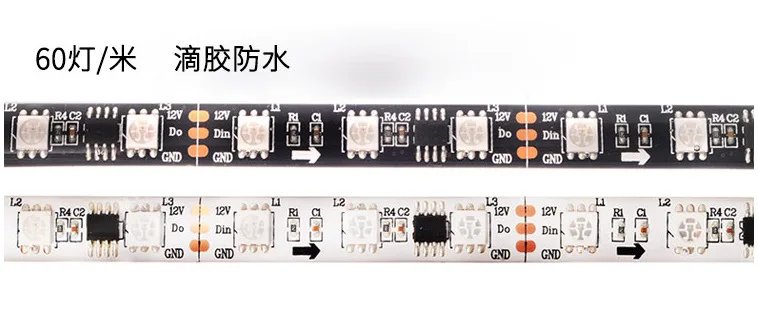

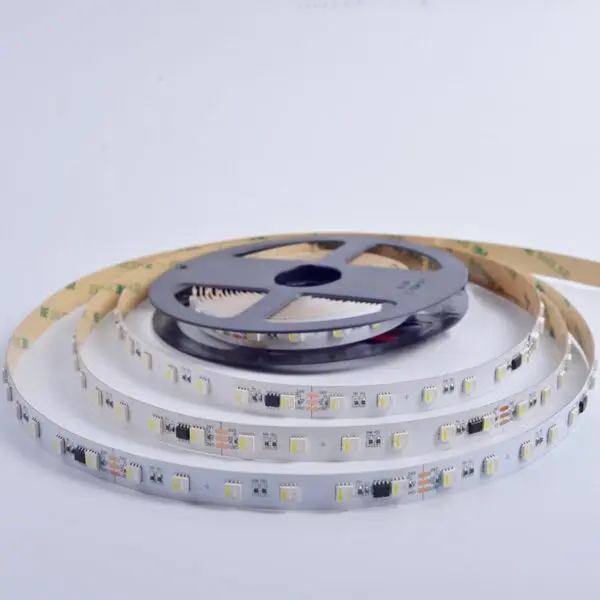

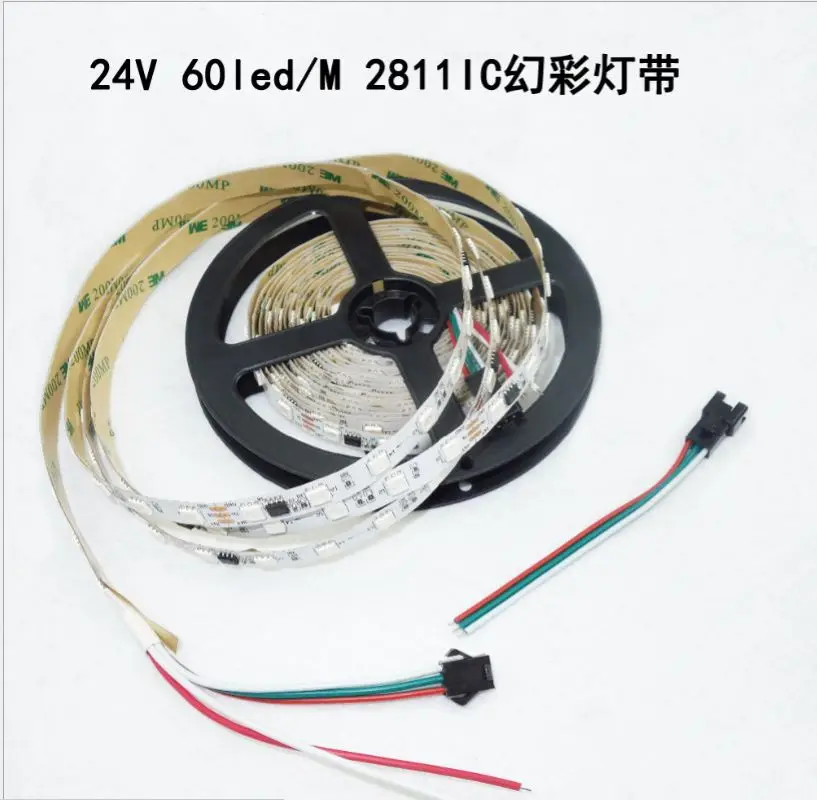

Детали изображения
Определение провода
Красный: Dc24V +
Зеленый: данные
Белый: GND ( Dc24V -)
Мы сделали 6 часовое испытание на старение перед поставкой всегда
Неводонепроницаемый Ip30
Водонепроницаемый Ip65
Водонепроницаемый Ip67
Водонепроницаемый Ip68

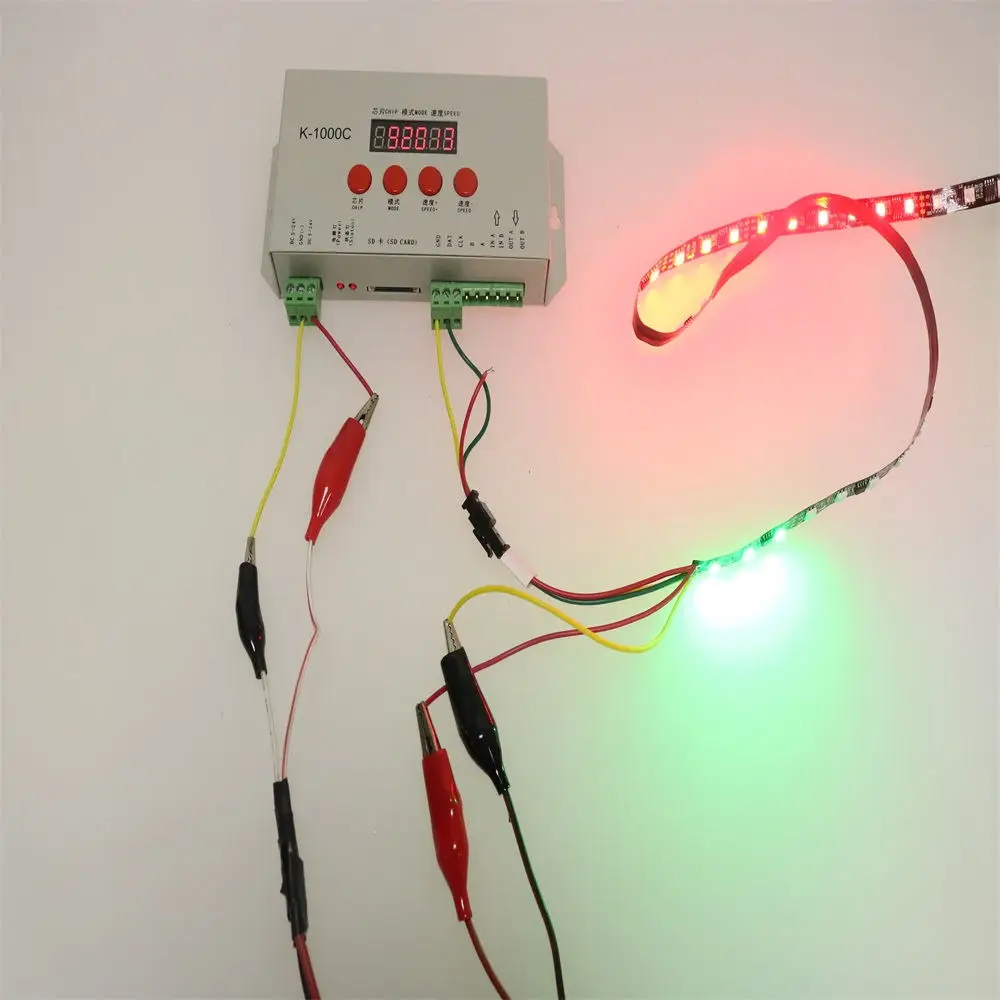

Схема подключения
