Макетная плата XILINX SPARTAN6 XC6SLX16 Microblaze SDRAM USB2.0 FPGA, тип A, высокое качество
Mechanical life Store - Надежность 90%
Более 176 подписчиков, дата открытия магазина 31.10.2020
- Положительные оценки: 90% (43)
- Соответствие описанию: 90%
- Отвечает на сообщения: 90%
- Скорость отправки: 90%
Последнее обновление: 02.04.2022

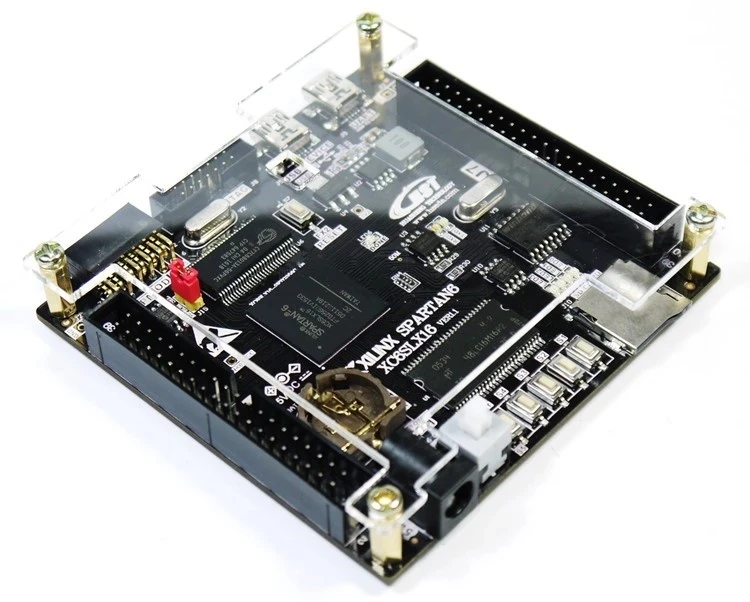

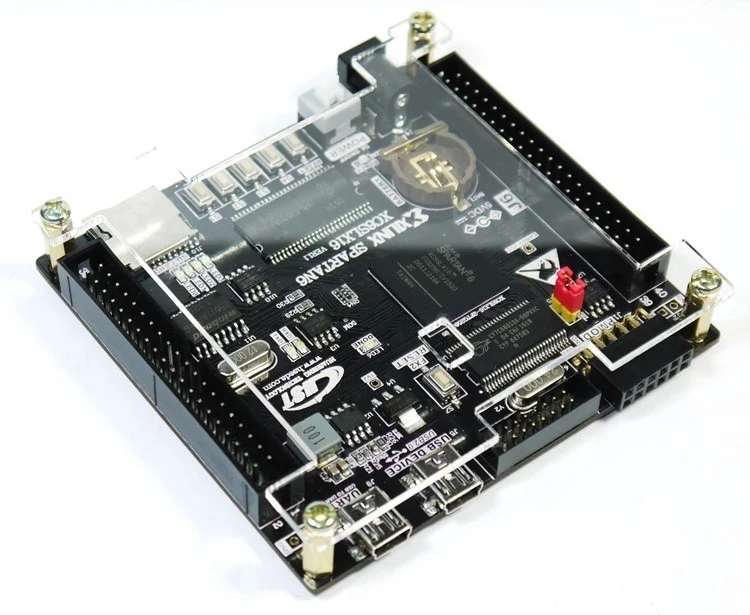

XILINX SPARTAN6 XC6SLX16 Microblaze SDRAM USB2.0 FPGA макетная плата высокого качества
Описание:
1. Основной плате объем 8,5*8,2 см, может быть непосредственно вставлен в пользователя платформа как мульти-функциональный модуль, для того чтобы сократить цикл разработки продукта 2.XILINX SOPC EDA серия обучения и применения программного обеспечения 3.VHDL, Verilog HDL обучение и развитие 4.XILINX Microblaze SOPC программное обеспечение обучения и разработки приложений 5.FPGA Встроенная система обучения и разработки приложений 6.FPGA IP проверка и разработка 7.RTC разработка и применение часов в режиме реального времени 8.QFLASH чтение, запись и эксплуатация 9.EEPROM чтение и запись операций и приложений 10.USB2.0 Коммуникационный эксперимент и разработка 11. Встроенная прикладная система периферийного обучения и разработки приложений, SDRAM, интерфейс флэш-памяти, интерфейс RS232, ЖК-интерфейс и т. д.
Характеристика:
1. Предоставить полную платформу для разработки оборудования и программного обеспечения XILINX FPGA, чтобы полностью продемонстрировать гибкость FPGA 2. Богатые периферийные ресурсы: 16 бит 256 Мб SDRAM, 16 Мб FLASH, 128 Мб QFLASH, 4 КБ EEPROM, чип часов в реальном времени, интерфейс USB-UART, интерфейс USB2.0, 5 кнопок, 4 ЖК-дисплея, интерфейс PMOD 3. Хорошая масштабируемость, плата приводит к неиспользованным контактам FPGA IO, объединенным в 84 Расширительных интерфейсов (J6, J7, J1), долгосрочному распределению и EMC анализа, высокоскоростные док-аудио входные и выходные карты, видео входные и выходные карты, AD DA карты, гигабитные сетевые модули XC6SLX16 VER1.1 FPGA основная плата ресурсы: 1. Чип FPGA: XC6SLX16-2FTG256C(FBGA256), класс скорости 2, элементы логики 14579, биты памяти 576Kb, встроенные мультипликаторы DSP48 16, глобальные часы 2 2.SDRAM:1 шт. 16 м × 16 бит SDRAM, до 166 МГц скорость чтения и записи 256 Мб, большая емкость, независимое управление I / O, независимая шина для адреса данных 3. Вспышка последовательной конфигурации: стандарт M25P16 (16 Мбит), запись прошивки или встроенных программ и данных пользователя 4. Вспышка QSPI: 1 шт. 128 Мбит четырехъядерный флэш-чип SPI для хранения данных пользователя или файлов, модель чипа W25Q128 5.EEPROM: 1 шт. EEPROM, модель 24LC04, Емкость: 4 кбит (2*256*8 бит) 6.TF / SD колода: Обеспечивает стандартный слот для tf-карты, поддержка FAT16, FAT32 формат хранения данных 7.USB к последовательному порту: через PL2302 USB к последовательному чипу, пользователь может использовать usb-кабель для подключения его к usb-порту ПК для последовательной передачи данных 8.USB2.0: с помощью микросхемы контроллера Cypress CY7C68013A USB2.0 для достижения высокоскоростной передачи данных между ПК и FPGA, Поддержка низкой скорости (12 Мбит/с) И полноскоростной (480 Мбит/с) режим. И предоставить независимую кнопку сброса, и прошивку экранированный джемпер, дружественный к пользователю независимый интерфейс разработки USB2.0 9. Часы: активные часы 50 м, пользователь может изменить другую частоту самостоятельно, вы также можете использовать чип USB2.0 IFCLK 68013, CLKOUT do Clock use 10. Часы в режиме реального времени: чип RTC в режиме реального времени, модель DS1302, его функция заключается в предоставлении функции календаря до 2099, года, месяца, дня, минуты, секунды и недели. И резервный интерфейс батареи, затем Стандартный аккумулятор ноутбука, вы можете достичь долгосрочного времени точное время в пути 11. Фортепиано переключатель: с выдвижной потенциал, ввод ключа пользователя 12. Мощность питания: 5V, 3,3 V / 2A, 1,2 V / 800MA независимых ведет дружественный и тест 13. Порт JTAG: отладка FPGA online, лечение пользовательской программы и прошивки. Стандарт 2*7 14PIN 2,0 мм Шаг гнездо 14.LVDS: J6 BANK0 приводит к отдельной 8 пар LVDS, вы можете выбрать различные уровни, регулируя стандарт напряжения BANK0, независимый чип питания LDO, по умолчанию уровень 3,3 В IO 15. Светодиодный: 4 шт. независимый IO Интерфейс светодиодный S, пользователи могут определить свой собственный, 2 RXD / TXT индикатор состояния 16. Главный Сброс системы: кнопка сброса системы, потяните вверх. Может также использоваться в качестве входного ключа пользователя 17. Разводка печатной платы: Высокоскоростной 4-секционный измельчитель для специй с разводка печатной платы, старших инженеров ручной проводки и EMC моделирование одинаковой длины, таким образом, чтобы обеспечить высокую скорость работы системы. Размер: (85 мм X 82 мм) 18. Интерфейс PMOD: стандартный интерфейс XILINX PMOD, одинаковая длина проводки и анализ моделирования EMC. Вы можете напрямую подключить различные модули XILINX PMOD 19. Расширение ввода/вывода: Расширьте интерфейс IO, чтобы сделать выборку и другую длинную проводку, и проведите высокоскоростной анализ моделирования EMC, чтобы гарантировать, что интерфейс соединяет внешние устройства с высокой скоростью. (J6) 38 + (J7) 38 + (J1) 8 = 84 (приводит к независимому I / O). Что J6, J7 два расширения IO совместимый разъем совместим с нашими различными модулями расширения, J1 XILINX PMOD стандартный интерфейс. Вы можете напрямую подключить различные XILINX PMOD модуль
Упаковочный лист;
1 x XILINX XC6SLX16 V1.1 FPGA core board 1 х USB в DC Шнур питания 1 x Мини USB2.0 кабель связи 1 Медный столб 1 акриловая защитная доска
Примечание:
1. Мы не несем ответственности за любые таможенные пошлины или налог на импорт, это ответственность покупателя. 2. Мы предоставляем один год гарантии.
-
Вес логистики1.000
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаBENYS
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)15
-
Размер логистики - длина (см)15
-
Размер логистики - ширина (см)20
-
Товары для ремонтаЭлектрический
