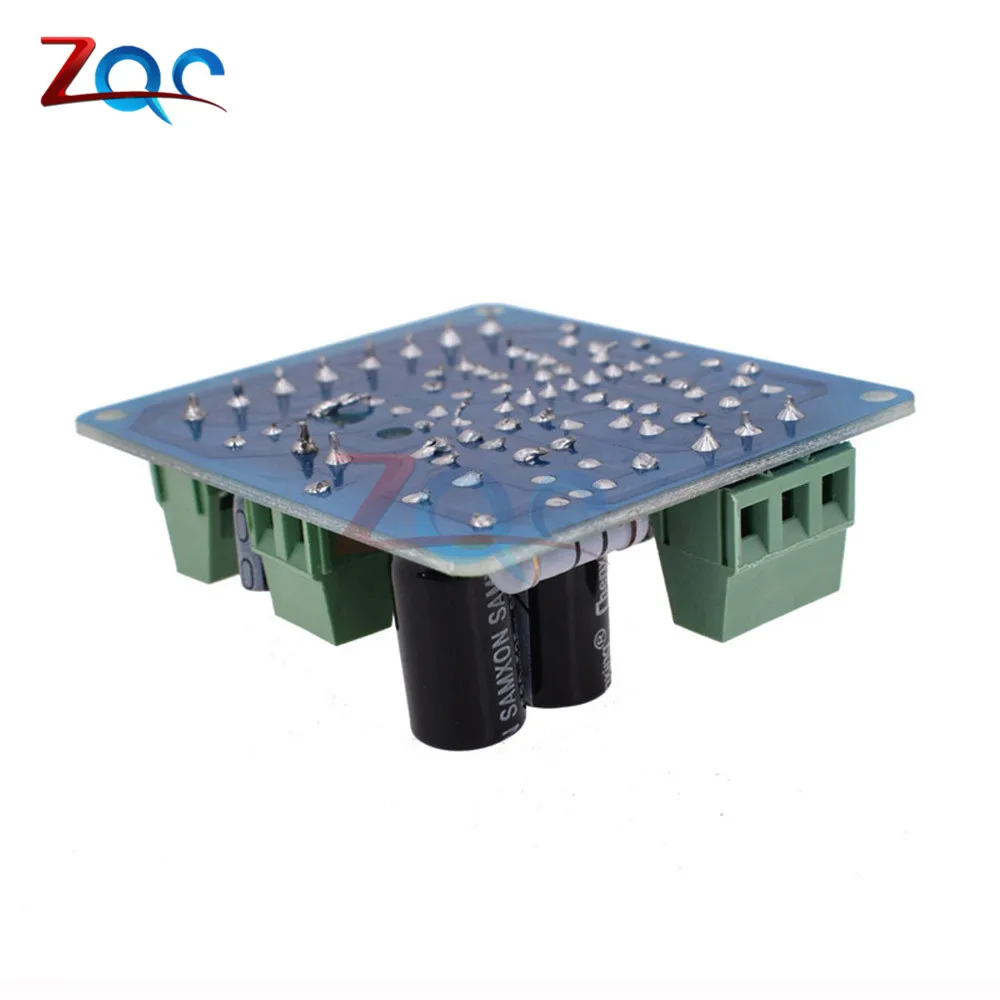

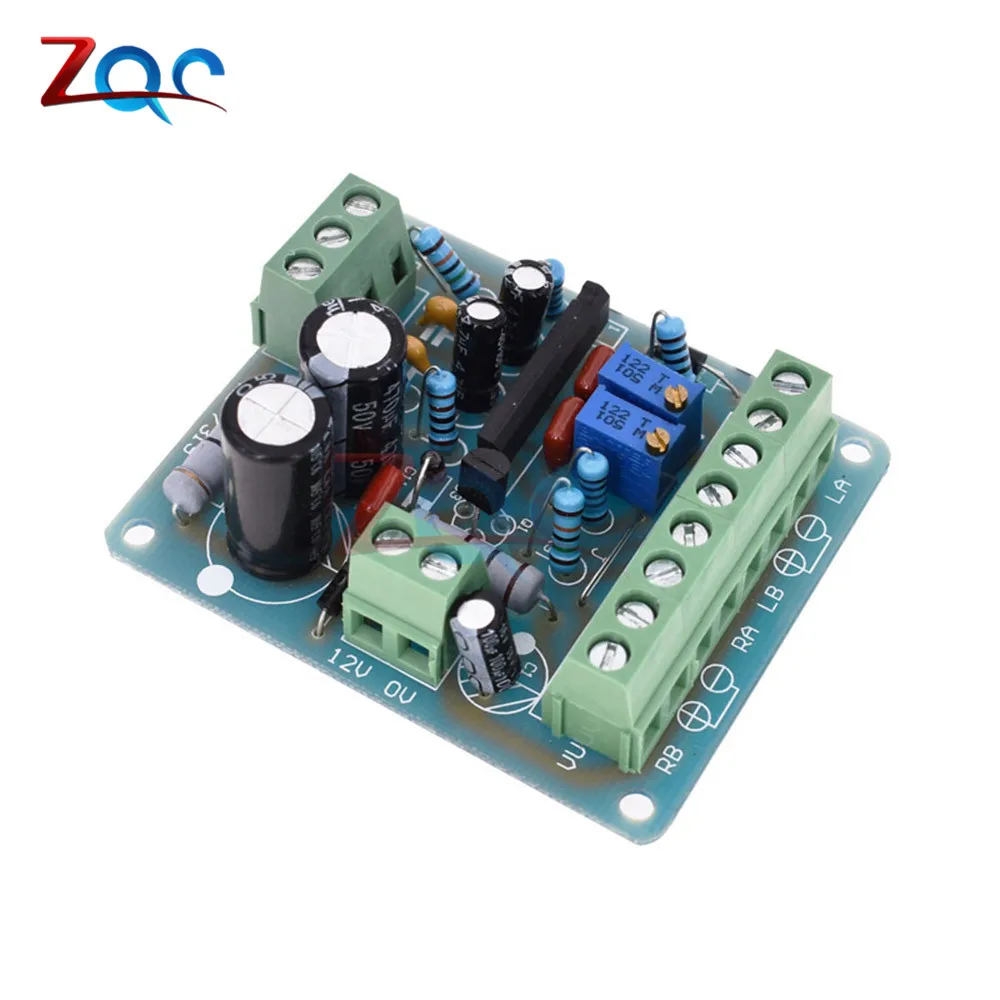

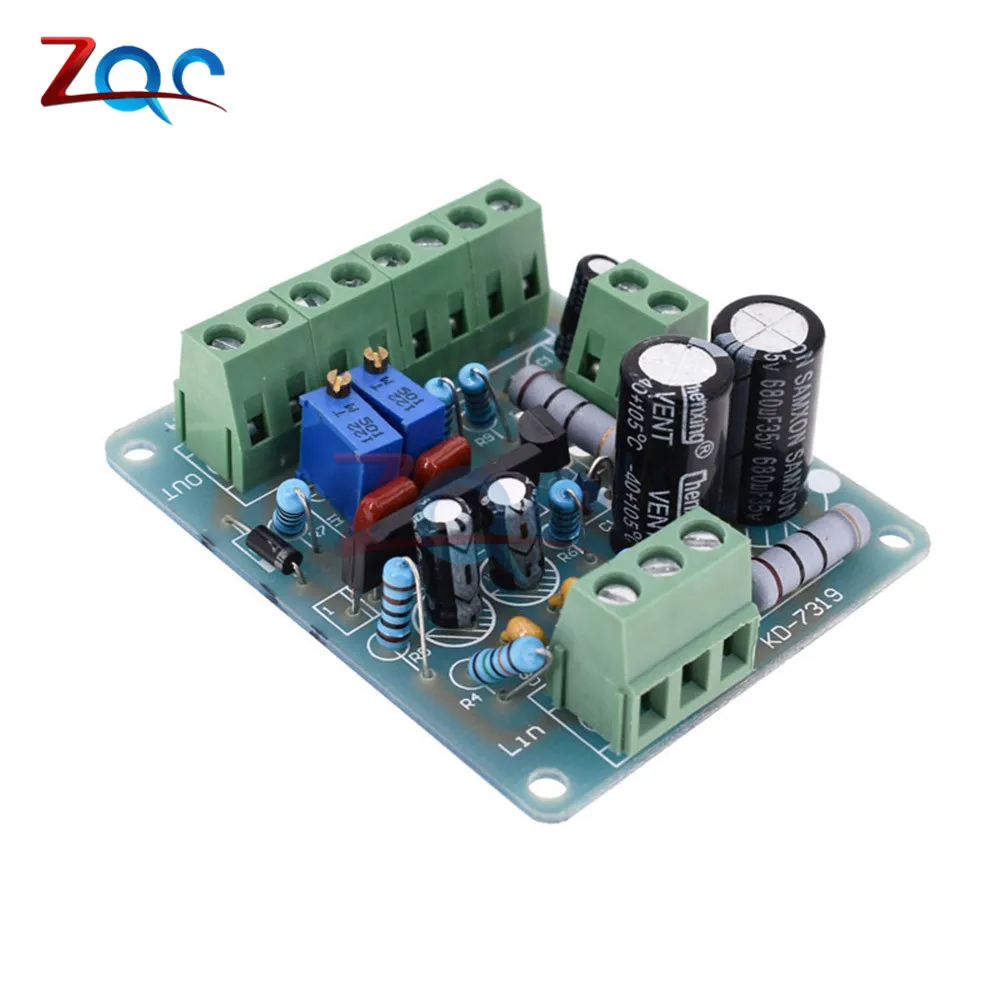

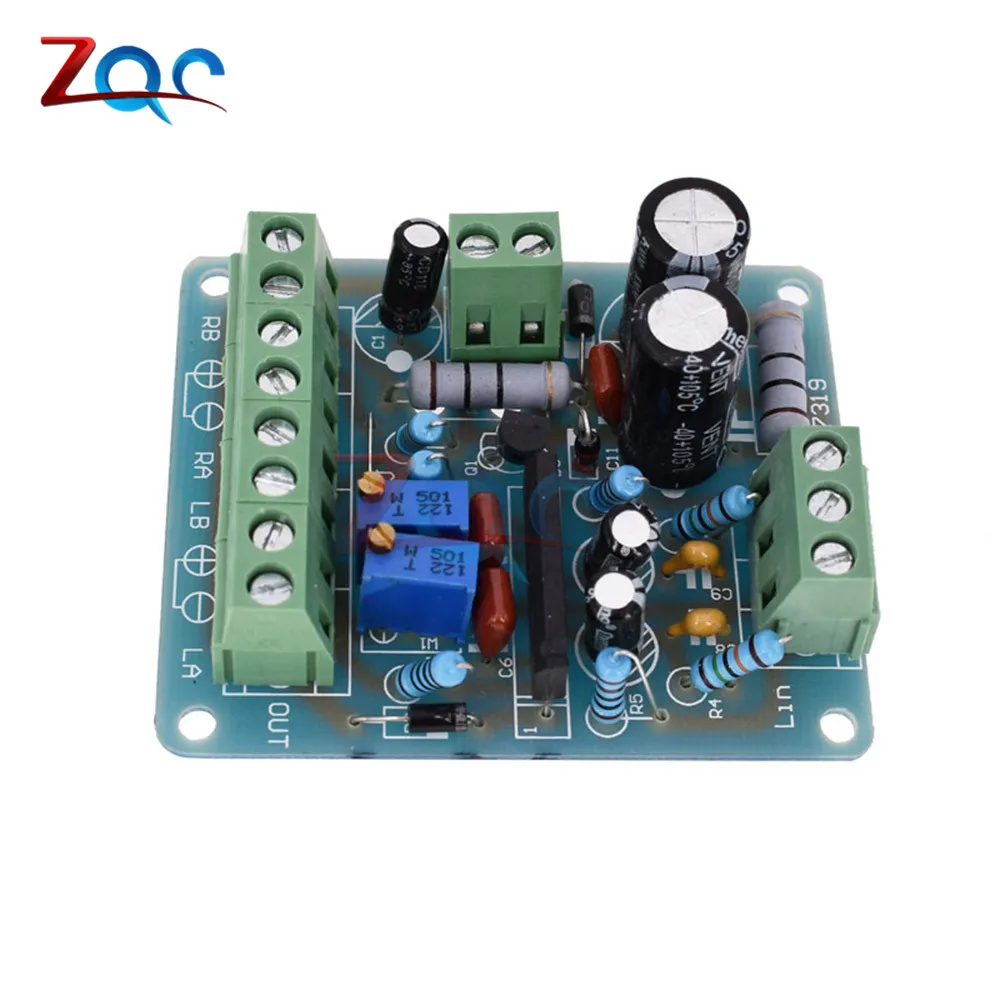

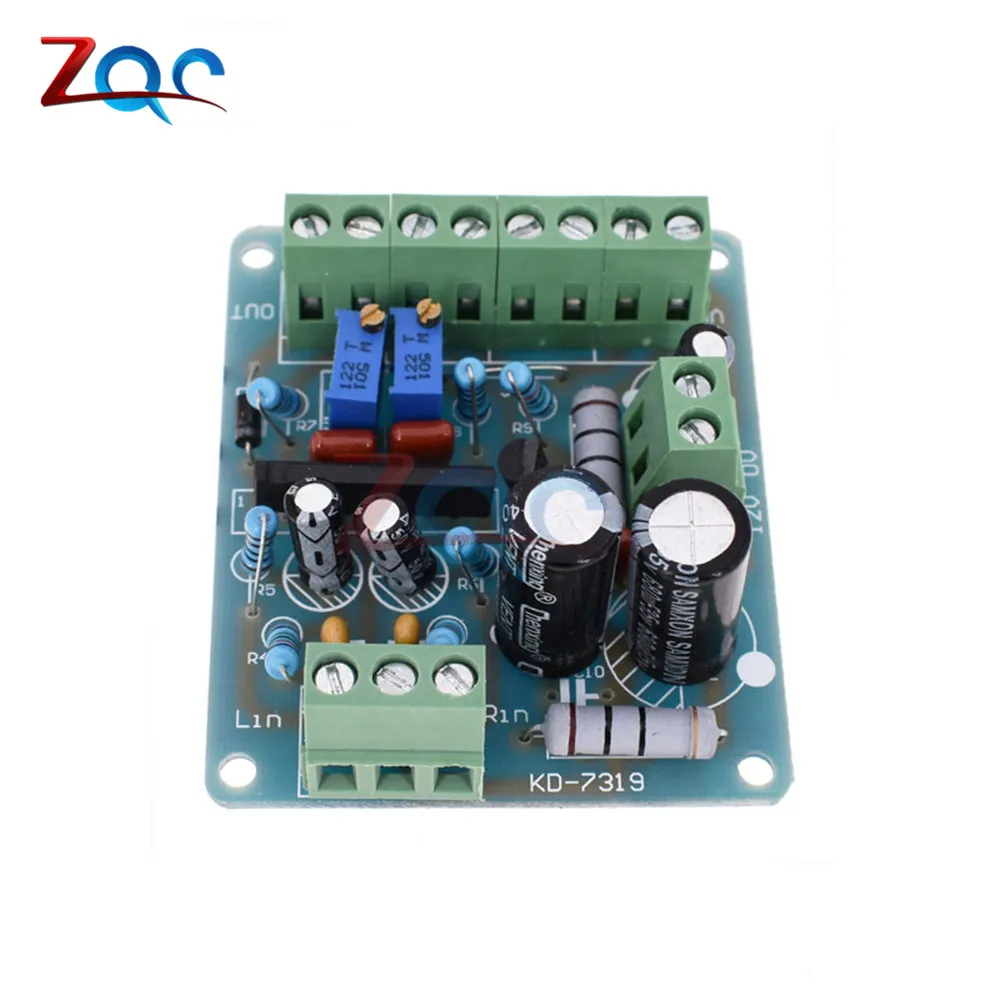

DC 12V VU плата драйвера дБ аудио усилитель мощности Измеритель Уровня драйвер модуль TA7318P
Описание:
Измеритель уровня, VU метр, небольшой Настольный усилитель мощности платы, схема дизайн справки Япония Panasonic и DENON готовой машины стол головкой привода цепи, профессиональный аудио усилитель чип.
Характеристика:
1. Предназначен для тестирования уровня звука и проектирования импорта интегральных микросхем, включает квадратный корень схемы сжатия динамического индекса (например: вход 1 В, 1 в; Вход 4 в, 2 в; Вход 9 В, 3 В), с учетом динамической и точной инструкции Избегая небольшой указатель сигнала не перемещается, большой указатель сигнала поддерживает состояние.
2. Нет независимого источника питания, источник питания ведет непосредственно от оригинала, по сравнению с TA7318P / TA7332P, снизить стоимость трансформатора, в то время как внутри шасси занимает меньше места, потому что половина, установка более удобная и гибкая.
3. Характеристики цепи:
Введите схему фильтра 1ow -pass для фильтрации высокочастотных помех, источник питания для суровых условий (например, автомобильная аудиосистема).
Выходная чувствительность регулируется, для различных спецификаций заголовка.
Наиболее распространенный источник питания 12VDC, простой в использовании в автомобиле устройства и ПК-компьютеров.
Имеет защиту от обратной полярности.
Активированная защита указателя от основания указателя загрузки, продлевает срок службы заголовка.
Применение 0,5 W галогенные лампы в металлической пленочные резисторы, большой запас мощности, чтобы обеспечить надежную и стабильную работу в течение долгих часов.
Параметр:
Входная чувствительность: 400 Гц входной звуковой сигнал с Fluke 8025B Цифровой мультиметр диапазон измерения переменного тока мВ, вход: 97мв, 39 измеритель уровня до + 3 дБ положение.
Напряжение питания: 12 В постоянного тока, 0,12 А.
PCB Размеры: 5,2 см x 6,3 см.
Клеммы питания с подсветкой: доступны DC l0 до 12V 50mA. Питание для подсветки небольших ламп.
Драйв VU метр, измеритель уровня чувствительности: рекомендуется чувствительность 500UA, Европейский сопротивление 630. На данный момент наилучший эффект демпфирования, эффект демпфирования уровня метр другие характеристики будут отличаться, потребность в дополнительных корректировках.
Примечание:
Напряжение питания должно быть строгим, чтобы обеспечить 12 В постоянного тока, l2VDC, хотя и более, чем кратковременная работа, но долгое время будет сжечь цепь защиты. Проводка подключения к электросети должна быть выполнена в режиме реального времени при повреждении, нанесенном человеком, не покрывается гарантийным отказом.
Инструкции по использованию:
1. Раздел ввода:
Lin, 0, Rin-это входной аудиосигнал для CD аудиовыхода, подключенного к левому и правому каналу. Или выходной терминал, подключенный к первому этапу выбора входного терминала, первый не должен подключаться к выходному этапу или потенциометру громкости.
2. Выходной раздел:
Два VU метра сторона "+" и "-" терминал как выход, соответственно, должны быть подключены к двухуровневому метру "+" и "-" терминал.
Рекомендации по измерению уровня воды: 100 микроампер постоянного тока до 500 микроампер. Не должно превышать 1 мА.
Плата 2 500 Европейский синий 3296 серия потенциометра может регулировать чувствительность двух отдельных заголовков. По часовой стрелке, чувствительность может быть улучшена.
LA, LB для терминалов питания с подсветкой, RA, RB другого набора клеммы питания с подсветкой.
Посылка включает в себя:
1 х VU метр драйвер плата дБ аудио измеритель уровня
