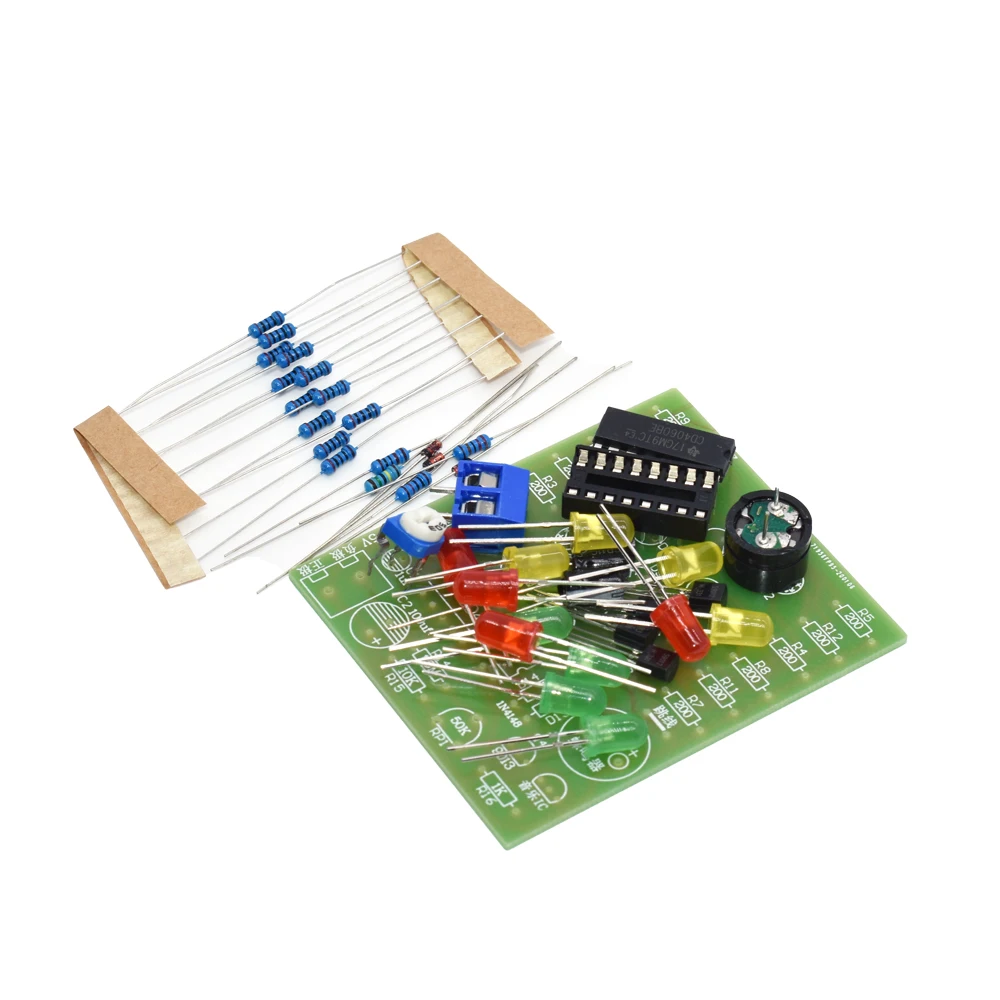

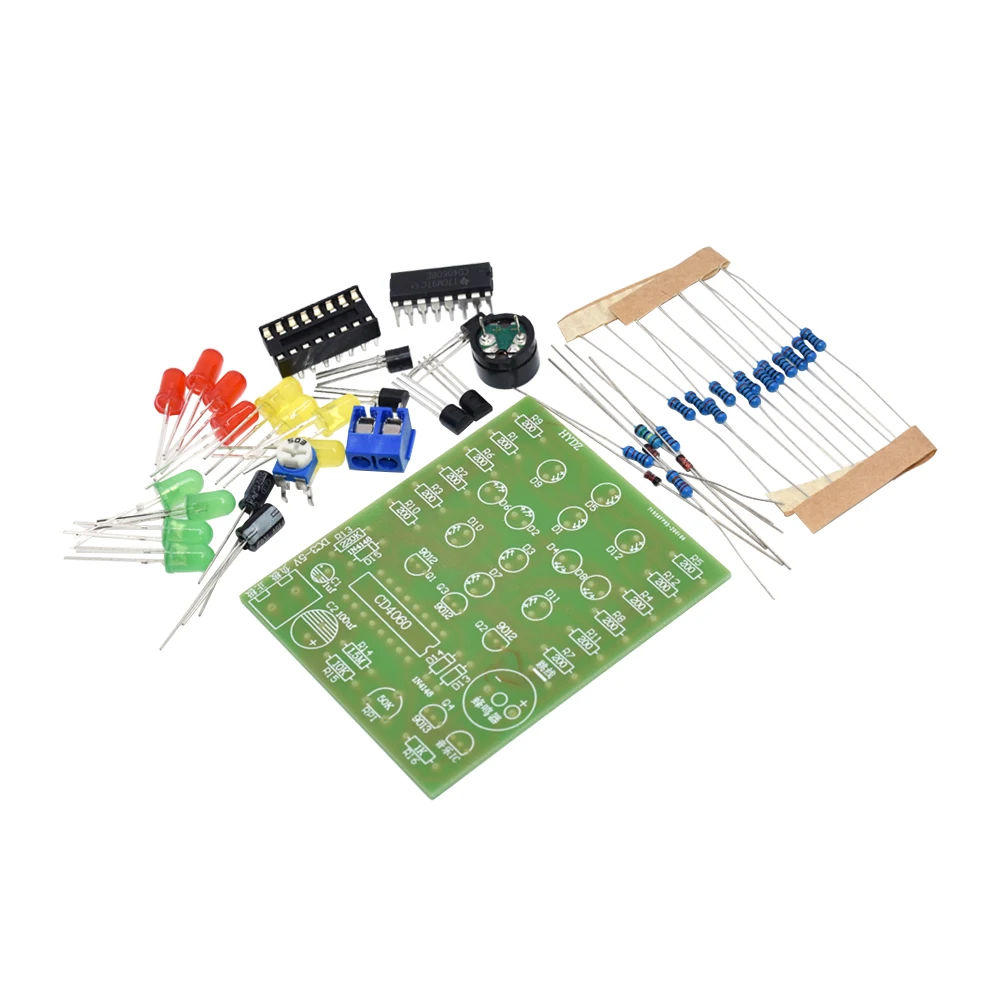

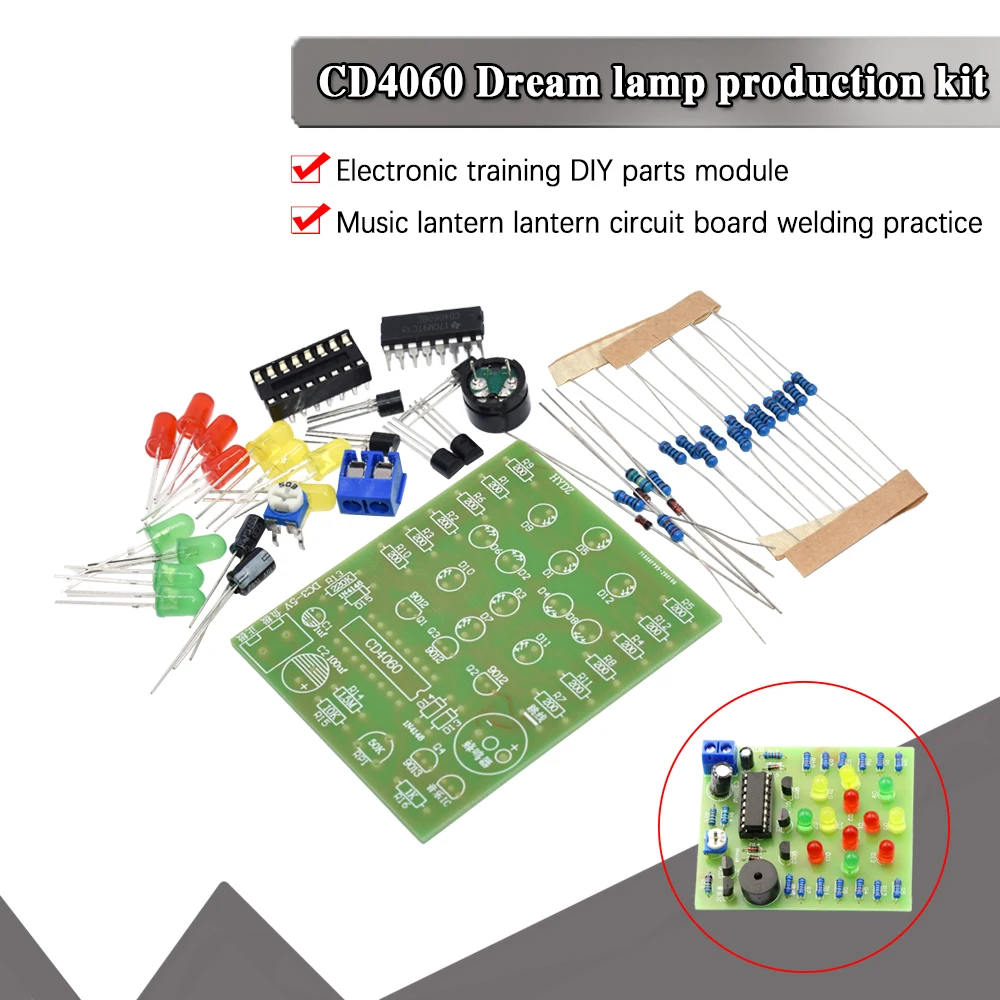

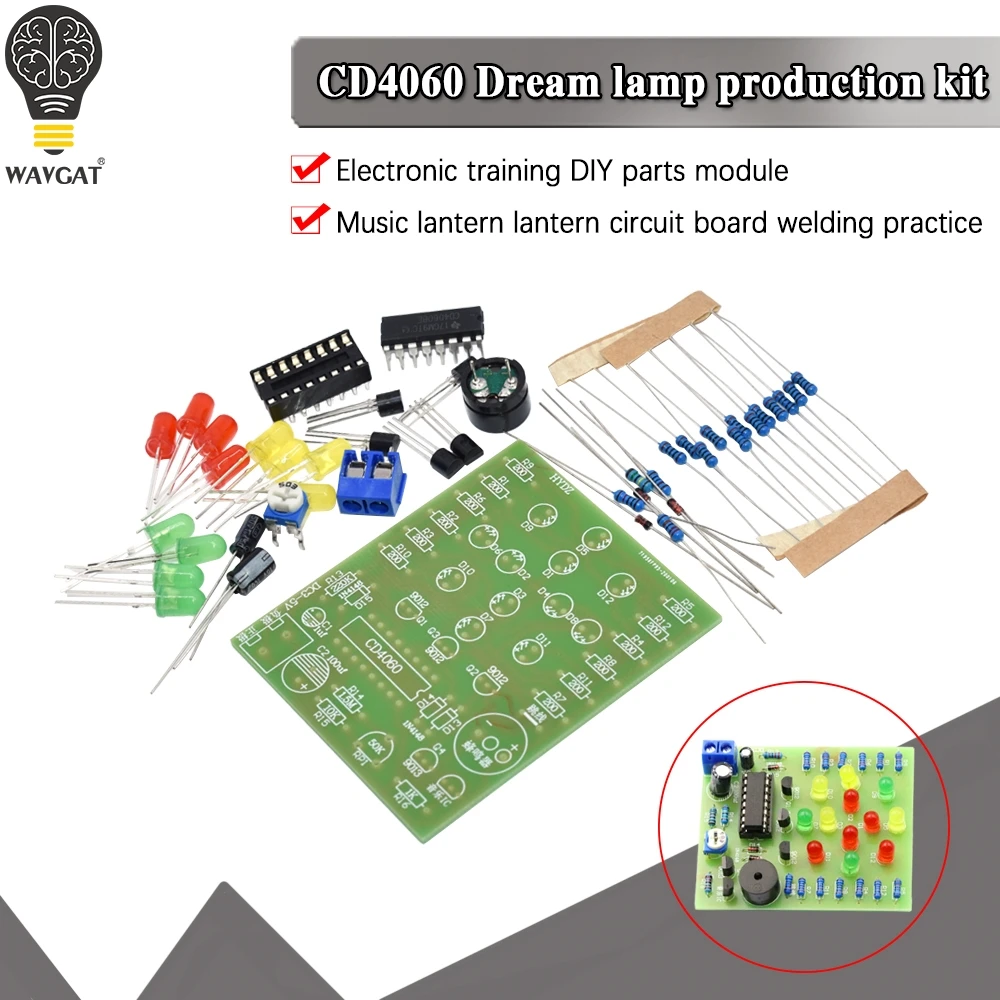

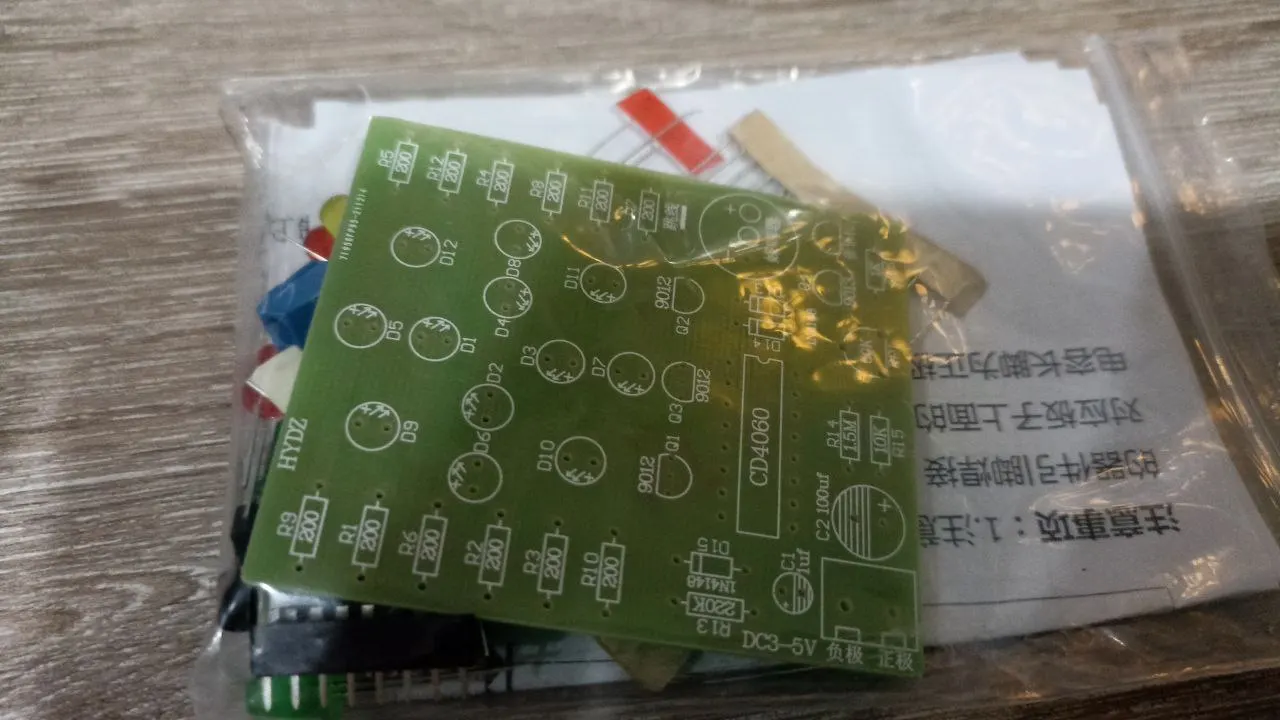

Набор для изготовления музыкальных ламп CD4060, музыкальный фонарь s to Alice, музыкальная лампа, Студенческая тренировочная лаборатория

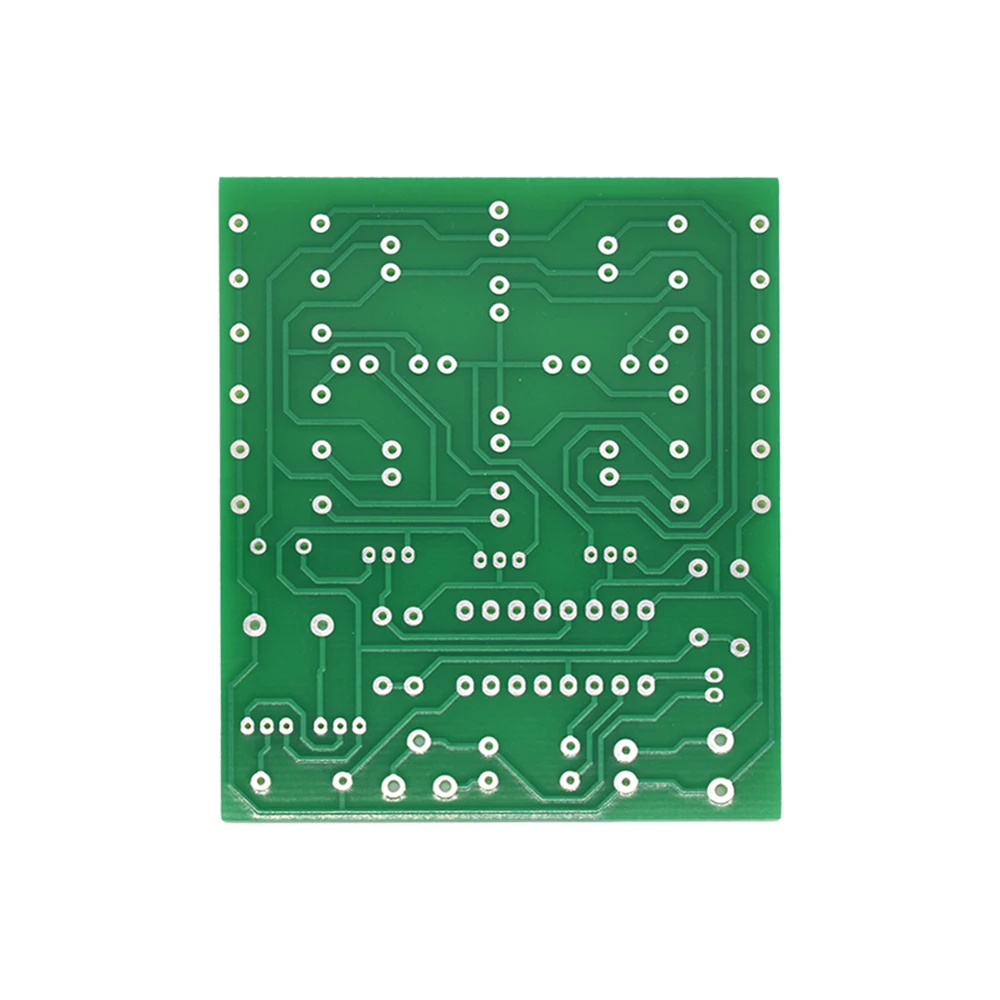

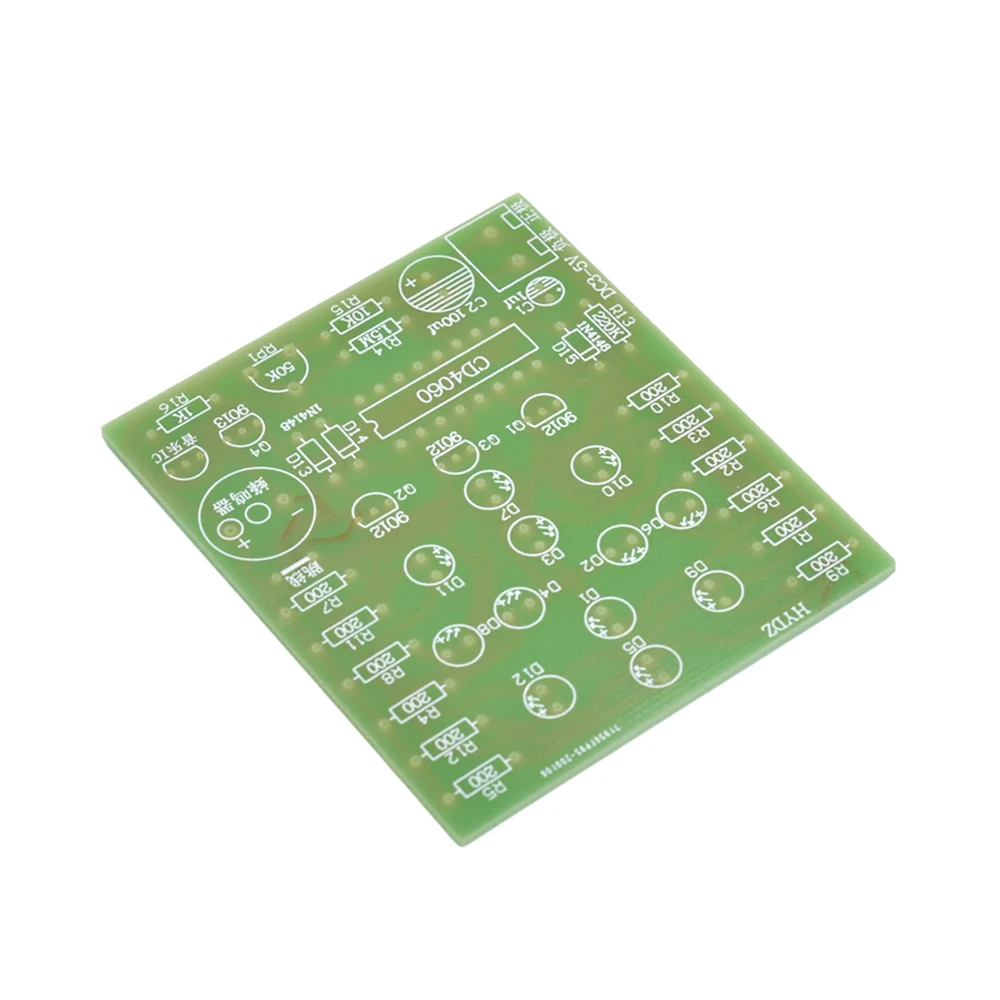

Параметры комплекта:Рабочее напряжение: 3 В ~ 5 В (напряжение постоянного тока, рекомендуется купить 3 батарейных отсека)Размер печатной платы: 55 мм * 65 мм

Введение функции:Этот канал имеет различные красивые звук и светильник эффекты, три цвета, светодиодный случайной комбинацией, красочные, с музыкальным чипом для того, чтобы отправить Алиса в стране, в то время как мигает, зуммер посылает музыка, чтобы отправить Алиса: безумие возвращается.

Этот набор прост и легок в обучении, с сочетанием звука и светильник, это хороший материал для начинающих электронных представлений и электронных хобби, В то же время может стимулировать интерес производителей и активных продуктов, улучшить производственные возможности.

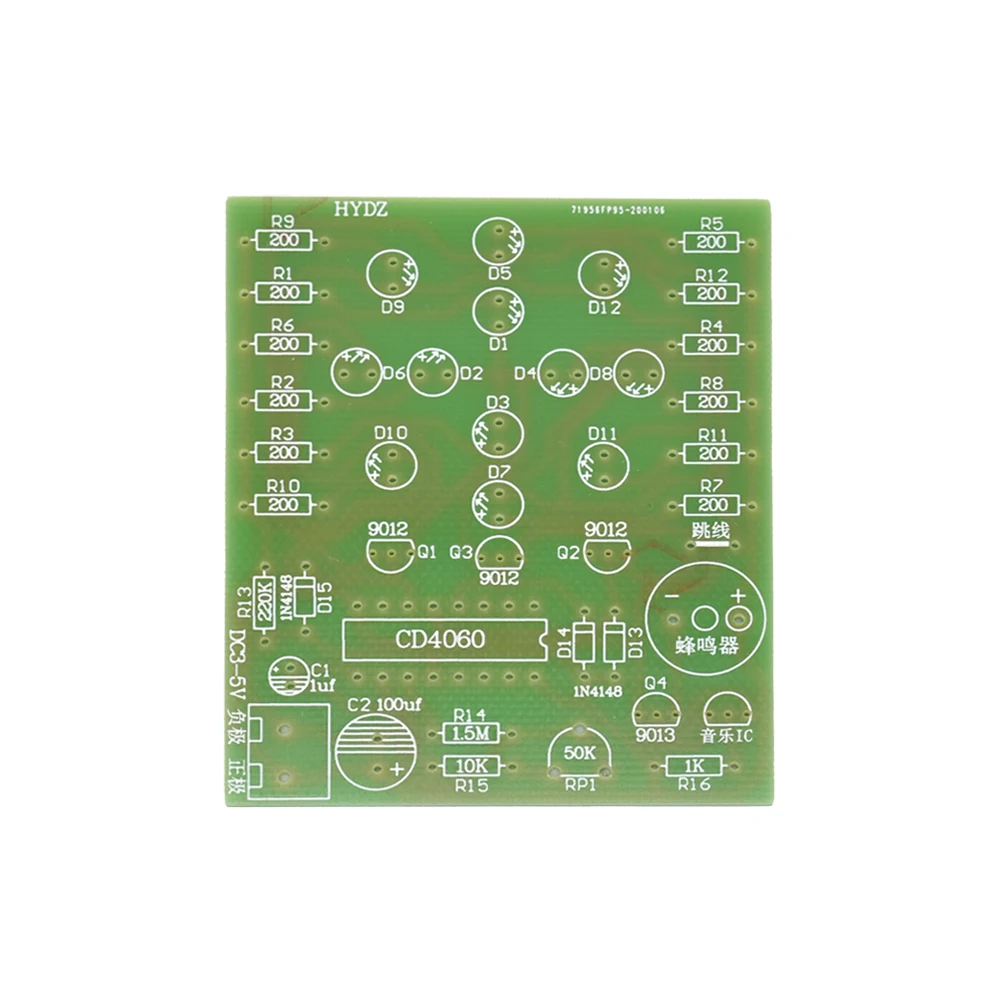

Схема принцип краткое введение: U1: CD4060 представляет собой 14 уровень bisector счетчик с генератором, R14, R15, RP1, C1 и U1's, 9, 10, 11 pin-код печатной представляют собой кварцевый генератор частота колебаний может регулироваться RP1.В начале электрификации синхронный генератор часов сначала проходит через сброс емкости U1-12 контактов, и все этапы вывода имеют низкий потенциал.С колебанием осциллятора q4-Q14 на выходе U1 постепенно выводится в бинарной форме, И три группы светодиодов также включены и выключены с изменением высокого и низкого уровня выходного конца. Когда определенный конец выводит Высокое напряжение, соответствующая группа светодиодов выключена, в то время как когда выход низкого напряжения, соответствующая группа светодиодов включена.Триод Q1, Q2 и Q3 играют роль вождения, в то время как D1, D2 и D3 играют роль циклического сброса.Q5, Q6 и Q7 U1 все сбросы при высоком токе.
