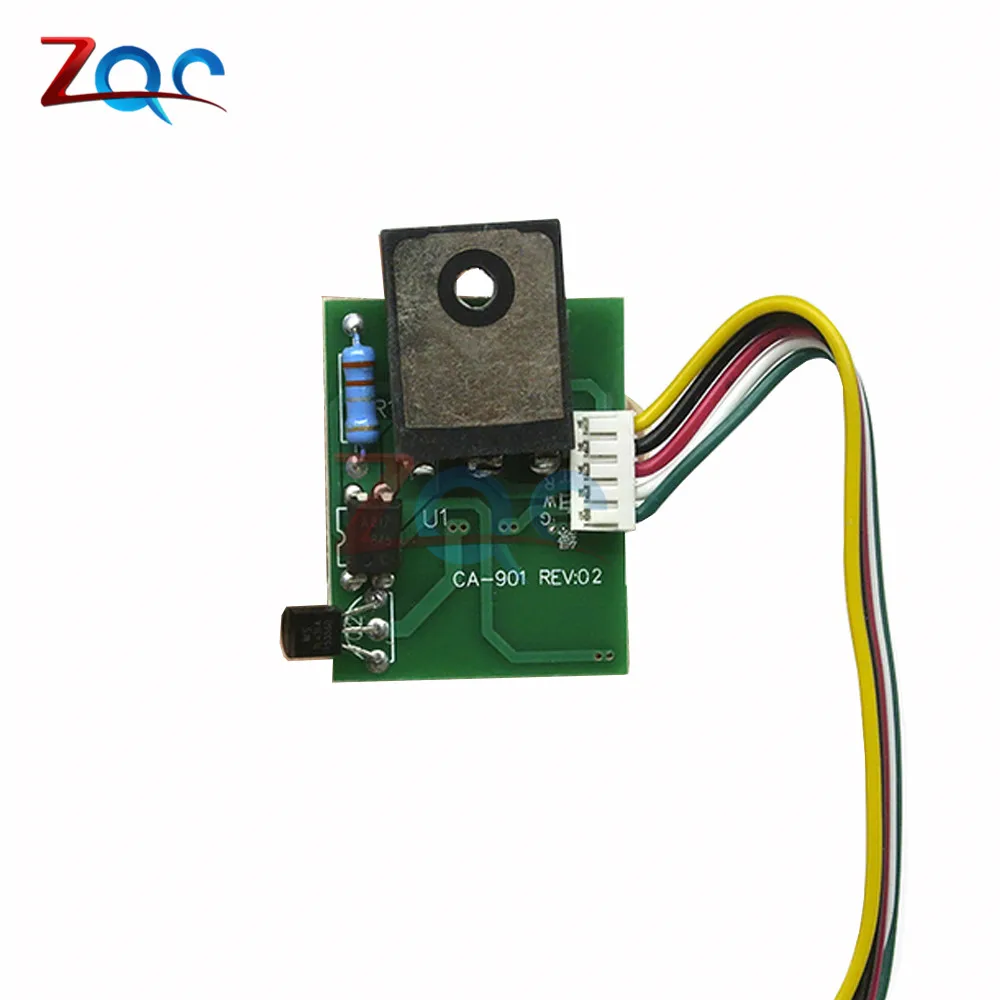

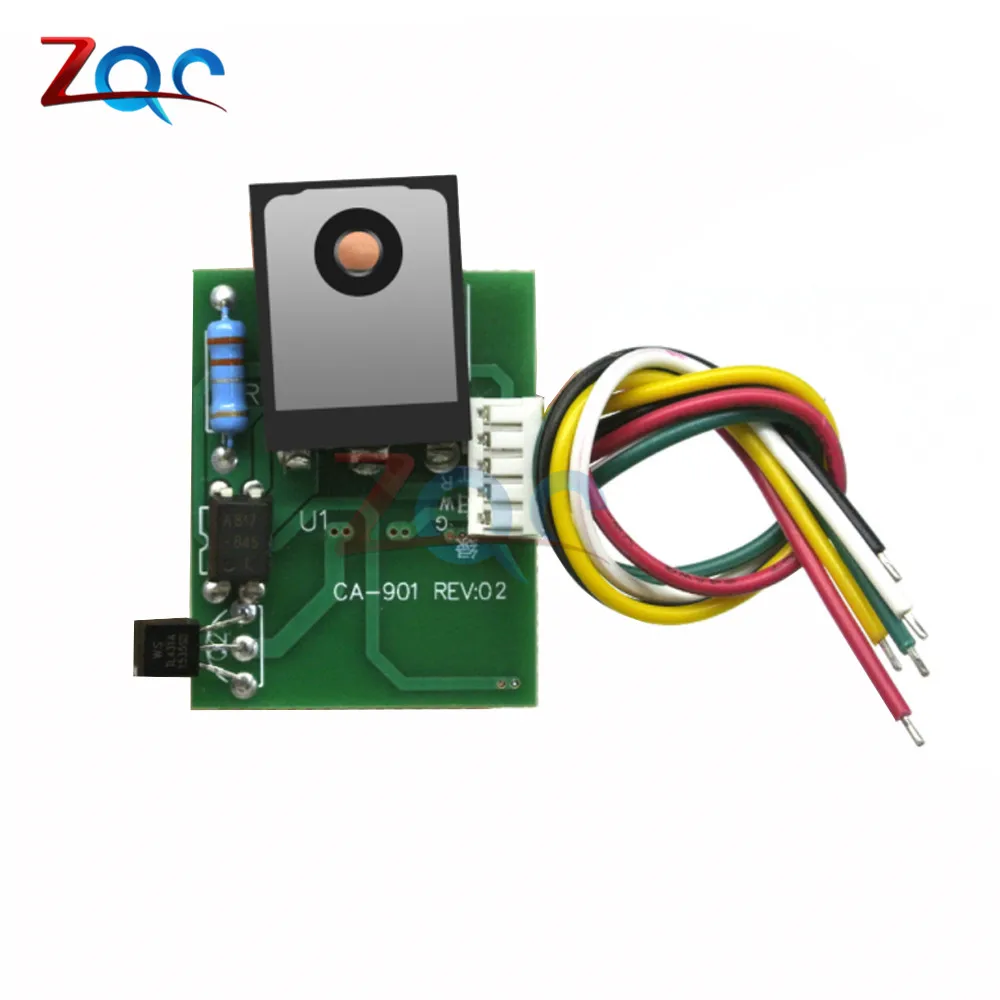

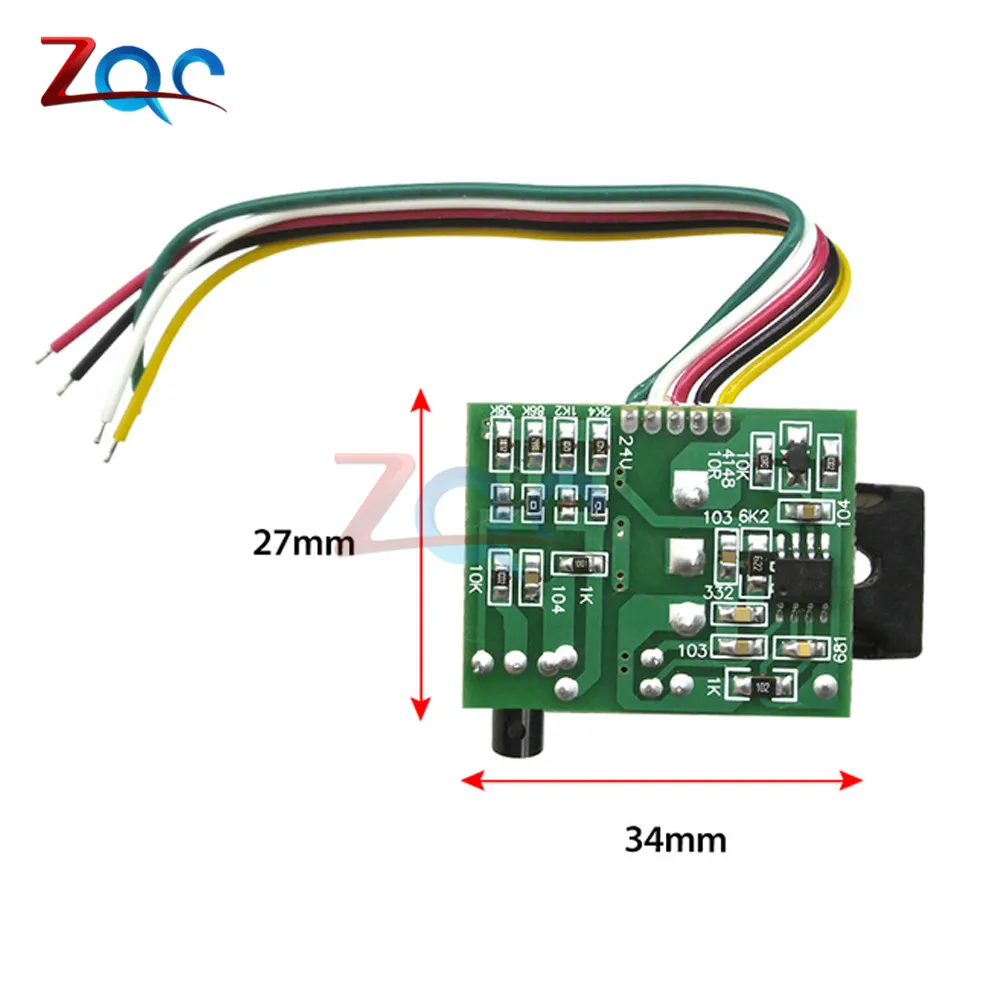

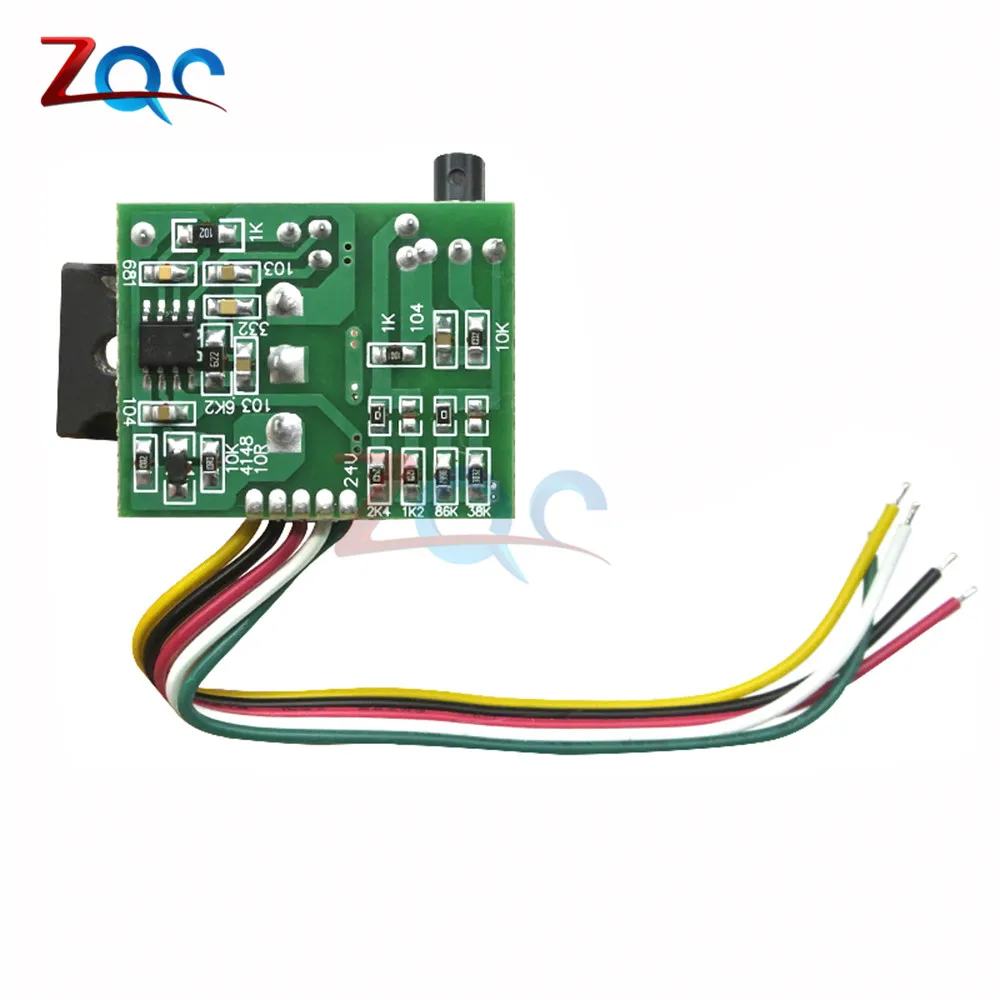

Импульсный модуль питания для ЖК-телевизора, универсальный понижающий блок питания от 12 до 46 дюймов для 46-дюймового ЖК-экрана CA-901
Описание:
Универсальный ЖК-модуль переключатель телевизора до 46 дюймов
Вход: выборочный выход 12 В, 24 В
Высокая производительность, низкое энергопотребление, небольшой размер и простая установка
Красная линия = вход
Черный провод = заземляющий провод
Желтая линия = переключатель/регулировка яркости
Установка:
1: Снимите оригинальную трубку переключателя питания или толстый Модуль и надежно закрепите модуль на оригинальном радиаторе.
2: Проверьте, является ли цепь поглощения антипиковой, нормальной и ли короткое замыкание вторичных нагрузок трансформатора.
3: Подключите красный провод этого модуля к месту сварки с-столба оригинальной трубки переключателя питания (трубка с полевым эффектом-полюс D, А Толстая форма-это C-образный полюс внутренней силовой трубки).
4: Подключите черный провод к горячей зоне (отрицательный полюс конденсатора фильтра большого источника питания).
5: желтый провод подключен к аноду основного источника питания (12 В или 24 В) фильтрующего конденсатора (главный источник питания) на отрицательном полюсе диода вторичного выпрямителя трансформатора.
Посылка
1 * импульсный источник питания для ЖК-телевизора CA-901
