Новинка UPS Lite V1.2 UPS Power HAT Board с полимерным литиевым аккумулятором 1000 мАч, обнаружение электричества для Raspberry Pi Zero

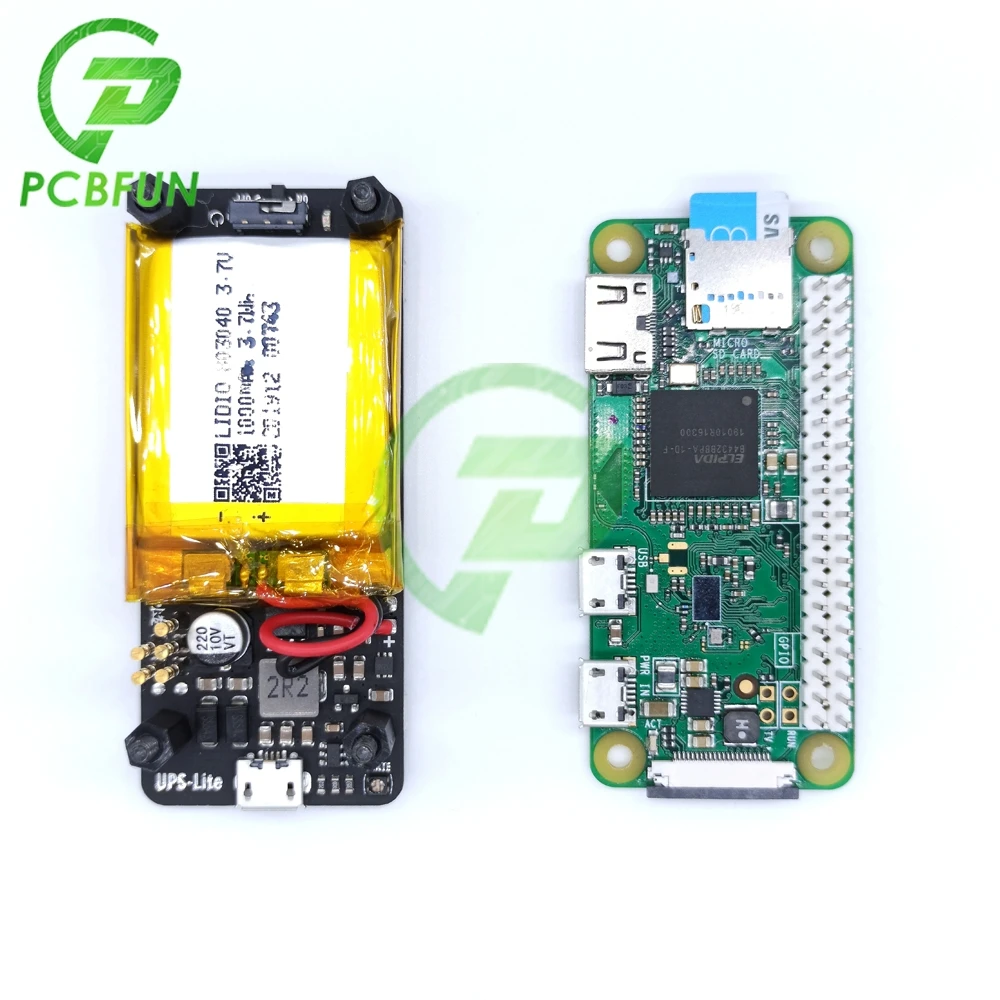

UPS Lite для Raspberry Pi Zero или Zero W, с батареей 1000 мАч,
Описание продукта:

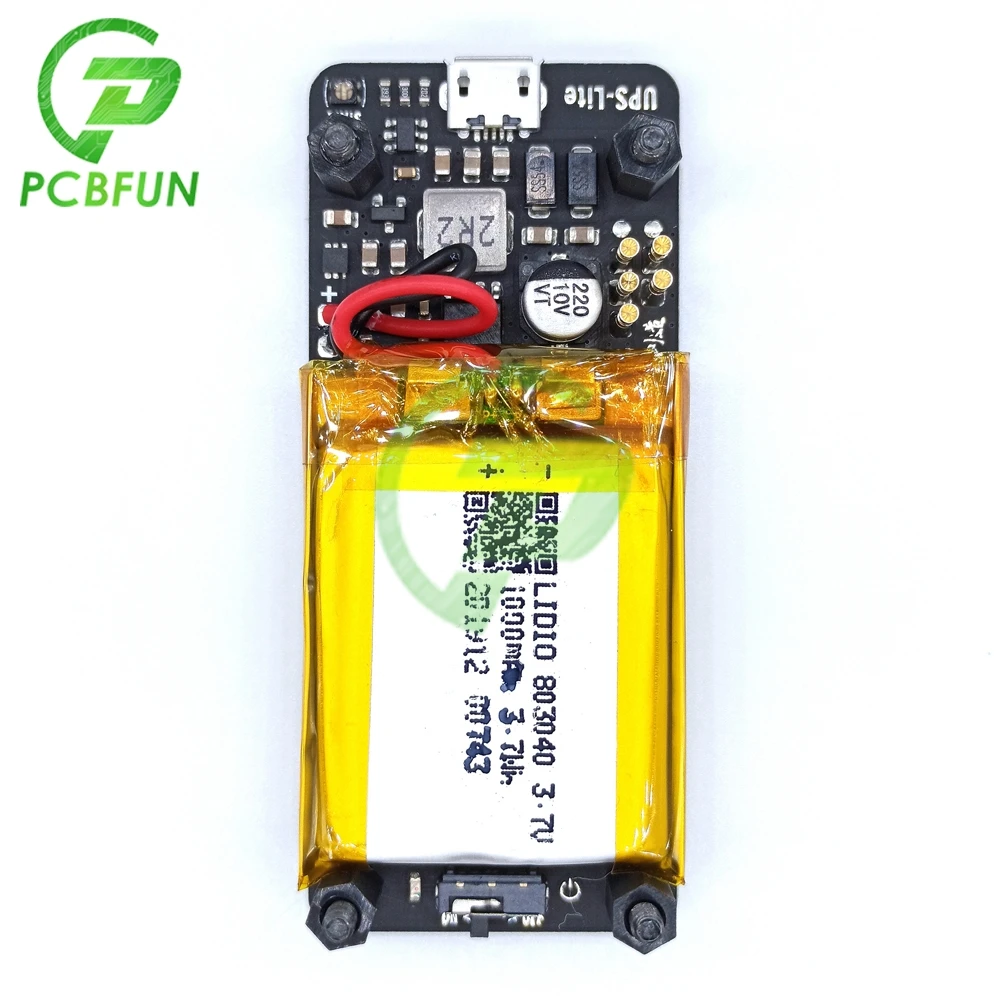

UPS-Lite-это источник питания UPS, специально разработанный для Raspberry Pi Zero (далее-pi).

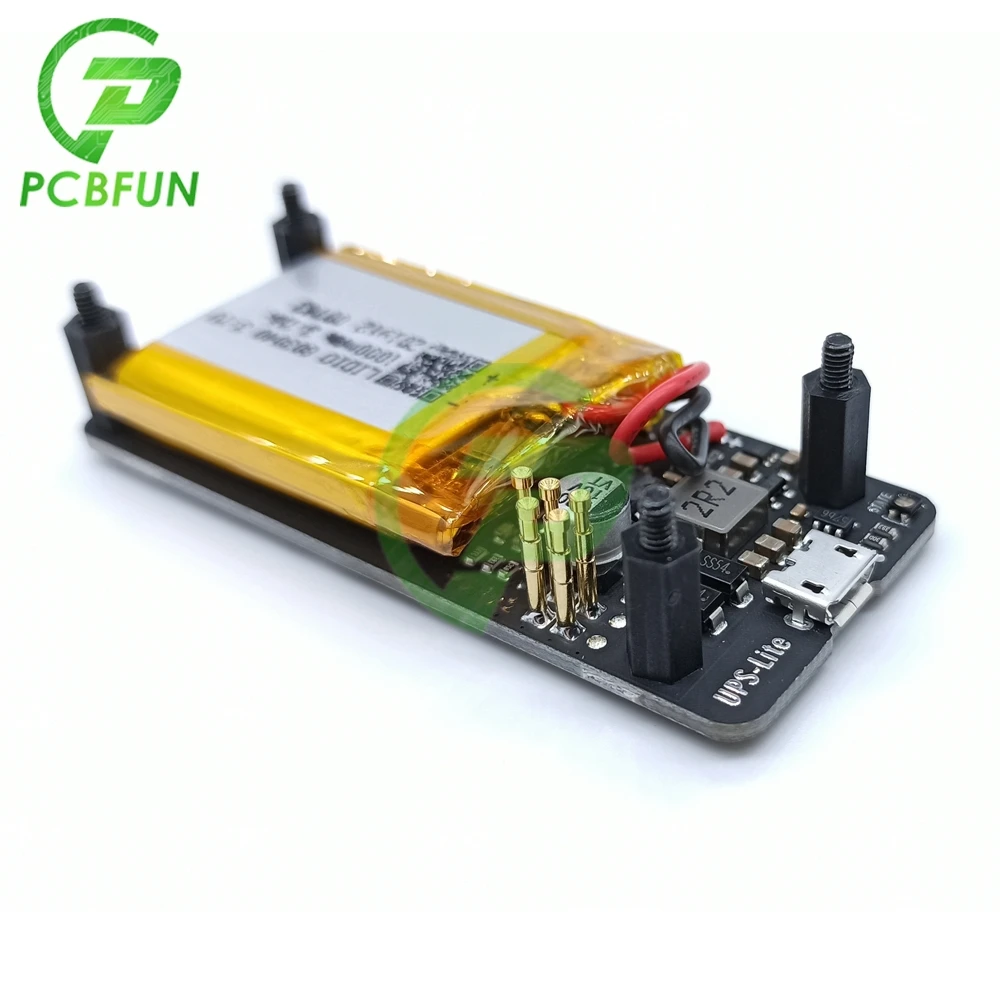

Он питается от полимерного литиевого аккумулятора емкостью 1000 мАч, поддерживает обнаружение вставки внешнего источника питания, а также зарядку и разрядку. При подключении внешнего источника питания pi питается от внешнего источника питания. Когда внешний источник питания отключен, pi плавно переключается на литиевую батарею. UPS-Lite подключается к основной плате pi через 5 эластичных контактов наперстка (основная плата pi должна быть припаяна с 40-контактным разъемом), И питание pi и функция считывания питания завершены через наперсток. Кроме того, в UPS Lite также встроен профессиональный чип топливного датчика MAX17040G, двухцветный индикатор состояния зарядки
Параметры:
Зарядный ток: Макс.
400 мА @ 5 В
Выходной ток: Макс.
1.3A @ 5V
(Когда внешний источник питания не подключен к сети, используется только аккумулятор)
Макс
2A @ 5V
(При подключении внешнего источника питания)
Измерение мощности: процент заряда аккумулятора SOC, погрешность ± 2%, погрешность измерения напряжения в пределах ± 3 мВ
Использование функций
Функция обнаружения зарядки и вилки питания

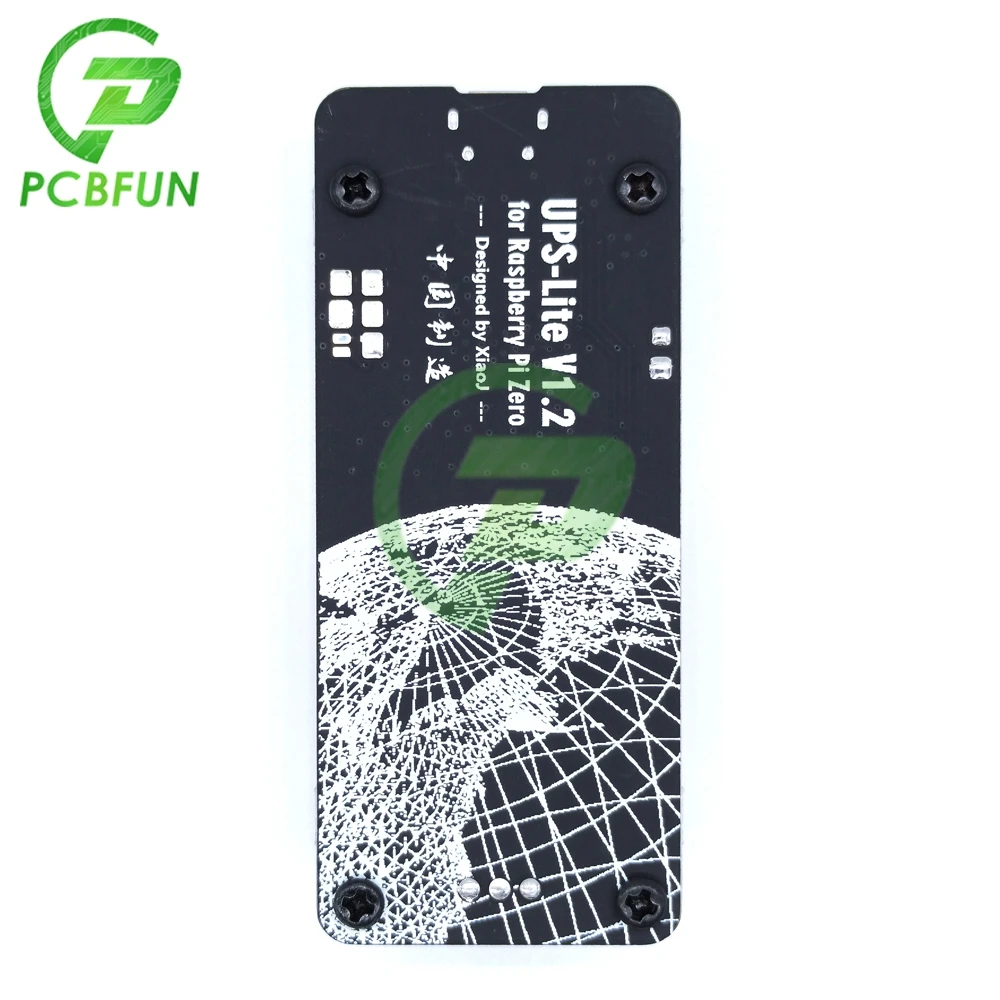

Для зарядки UPS Lite рекомендуется использовать адаптер питания мощностью 5 В, 2 А и выше. Поскольку литиевая батарея разряжена, внешний адаптер питания не только должен подавать питание на pi, но и должен обеспечивать часть тока для зарядки литиевой батареи. Во время зарядки индикатор состояния зарядки горит красным, указывая на то, что аккумулятор заряжается. Когда литиевая батарея полностью заряжена, индикатор состояния зарядки загорится зеленым, указывая на то, что батарея полностью заряжена. Кроме того, UPS Lite имеет функцию обнаружения подключаемого внешнего адаптера питания, которая может определить, подключен ли внешний источник питания высоким и низким уровнями порта GPIO. Когда источник питания подключен, io4 (номер BCM) pi обнаружит высокий уровень. Низкий уровень, чтобы включить функцию обнаружения, необходимо коротить две колодки на задней части UPS и установить GPIO в плавающее состояние ввода. Если колодки не закорочены, состояние обнаружения GPIO нестабильно
Посылка входит
Плата питания X1
Батарея X1
