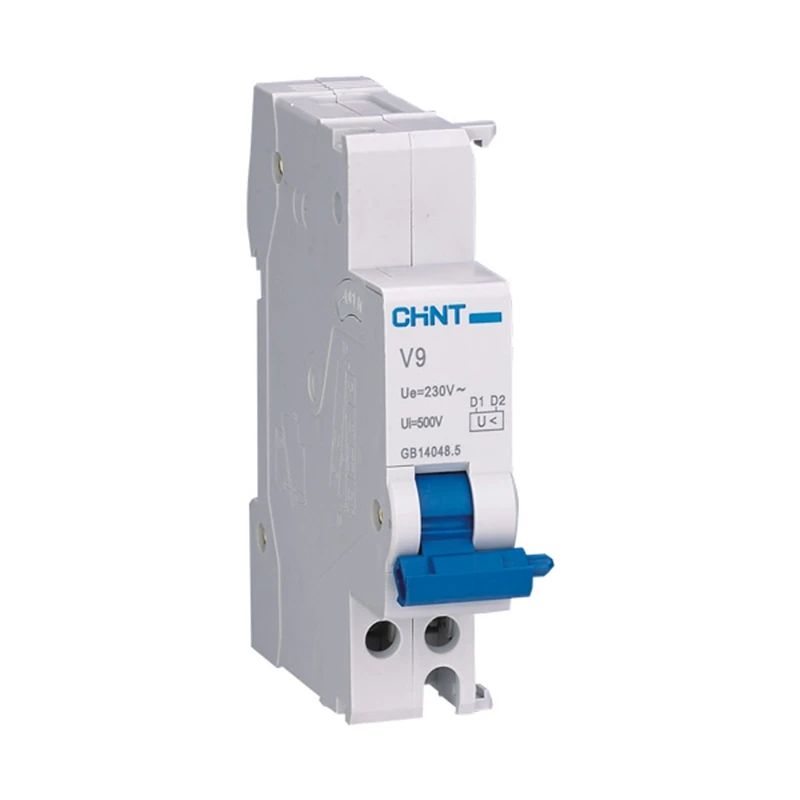

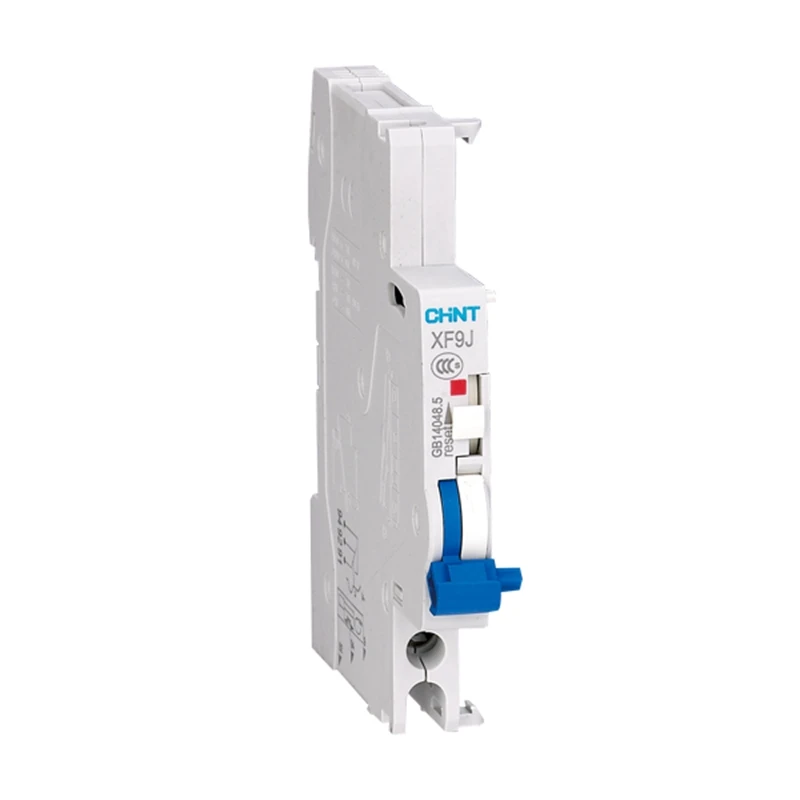

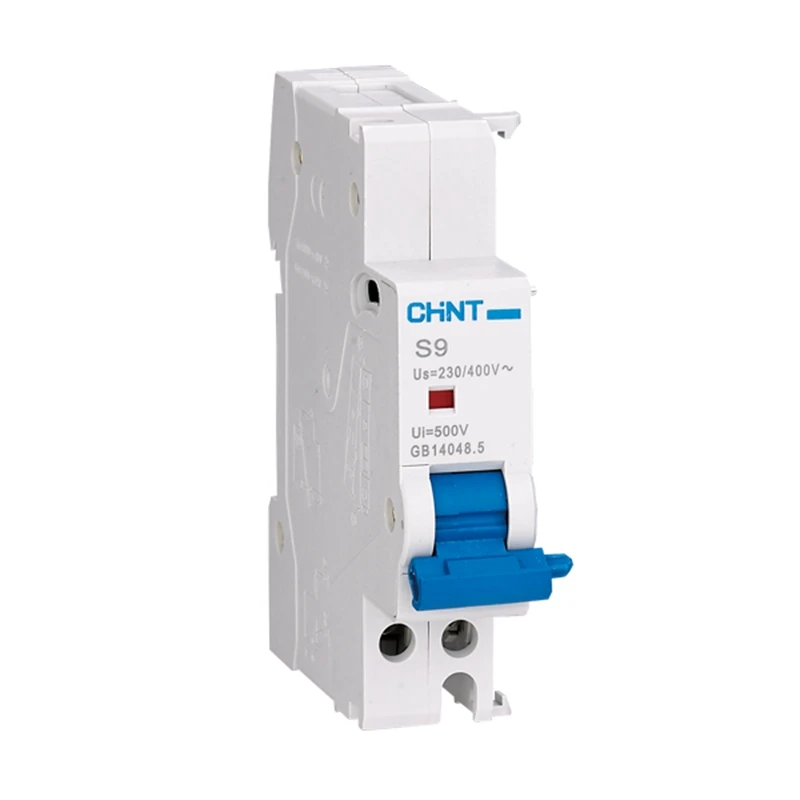

CHNT CHINT XF9 XF9J сигнализации вспомогательный контакт S9 независимый расцепитель V9 под Vottage OVT-1 выпуск аксессуары для MCB или RCBO NB1

1. Основная функция

Для сборки с выключателем для обеспечения защиты от перенапряжения/под напряжением

2. Параметры и производительность

Номинальное рабочее напряжение: 240 В переменного тока, 50 Гц;

Значение настройки перенапряжения Uvo: 280 В;

Номинальное напряжение изоляции Ui: 500 В; Характеристики Отключения: выпуск собран с NB1-63 серии выключателя. Когда приложенное напряжение уменьшено до 35% Ue или увеличено до 95% ~ 105% от значения настройки перенапряжения, релиз должен привести выключатель к действию. Когда приложенное напряжение ниже 35% Ue или выше 105% от значения настройки перенапряжения, релиз должен быть в состоянии предотвратить замыкание выключателя. Когда напряжение питания выше 85% Ue и ниже 95% от значения настройки перенапряжения, автоматический выключатель должен быть в состоянии закрыть нормально. Верхний предел приложенного напряжения должен быть менее 110% значения настройки перенапряжения. Механический и Электрический срок службы: механический и Электрический срок службы после выпуска в сборе с выключателем должен быть ≥ 4000 циклов, из которых 500 циклов для перегрузки напряжения

3. Сборка и установка продукта

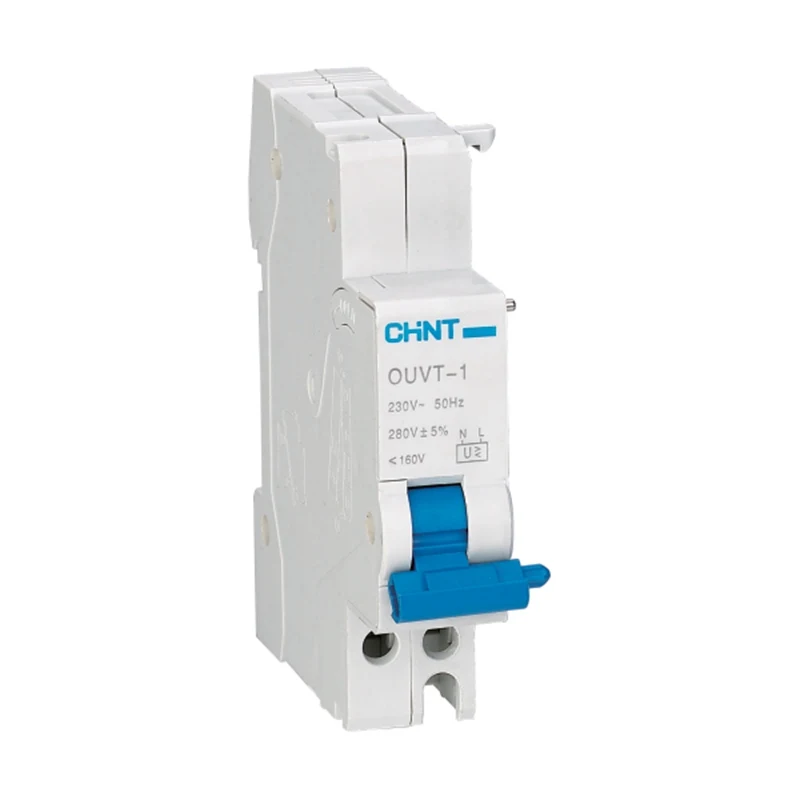

OUVT-X1 можно собрать с помощью выключателя NB1-63 серии, со схемой сборки, приведенной ниже:
