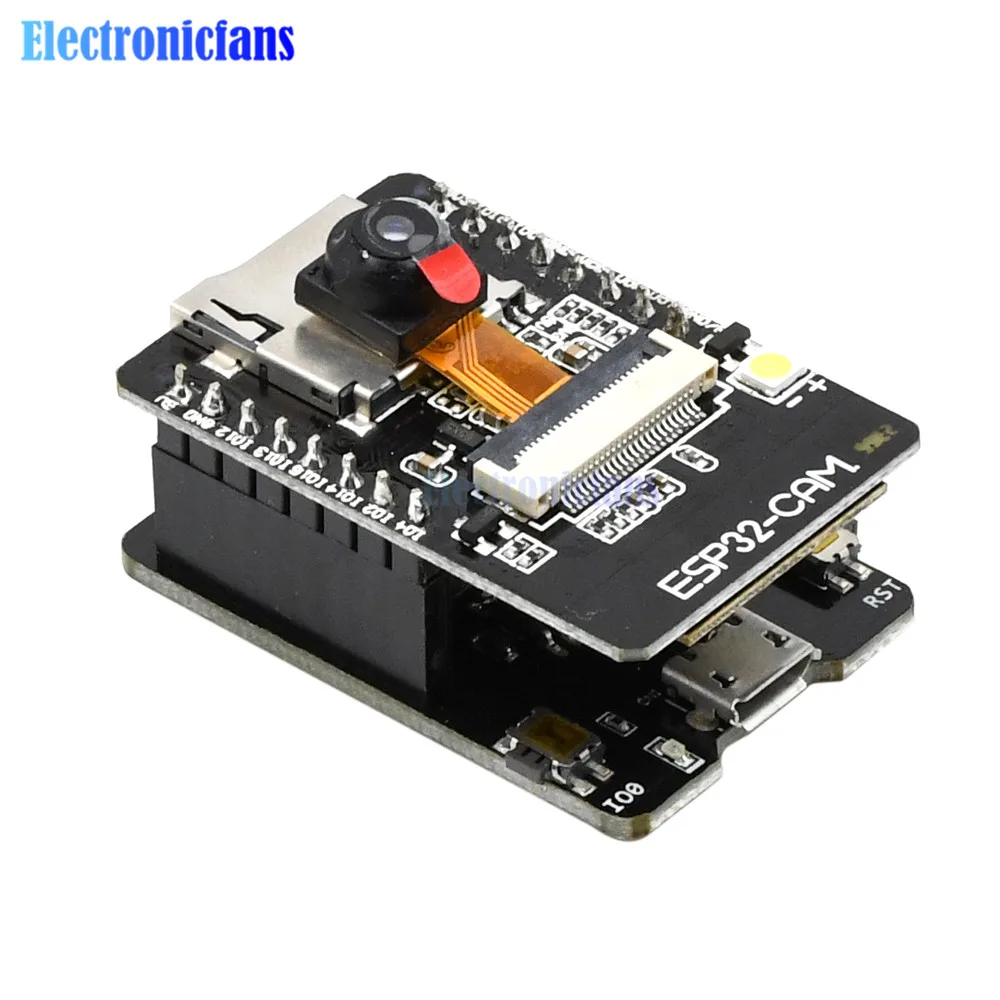

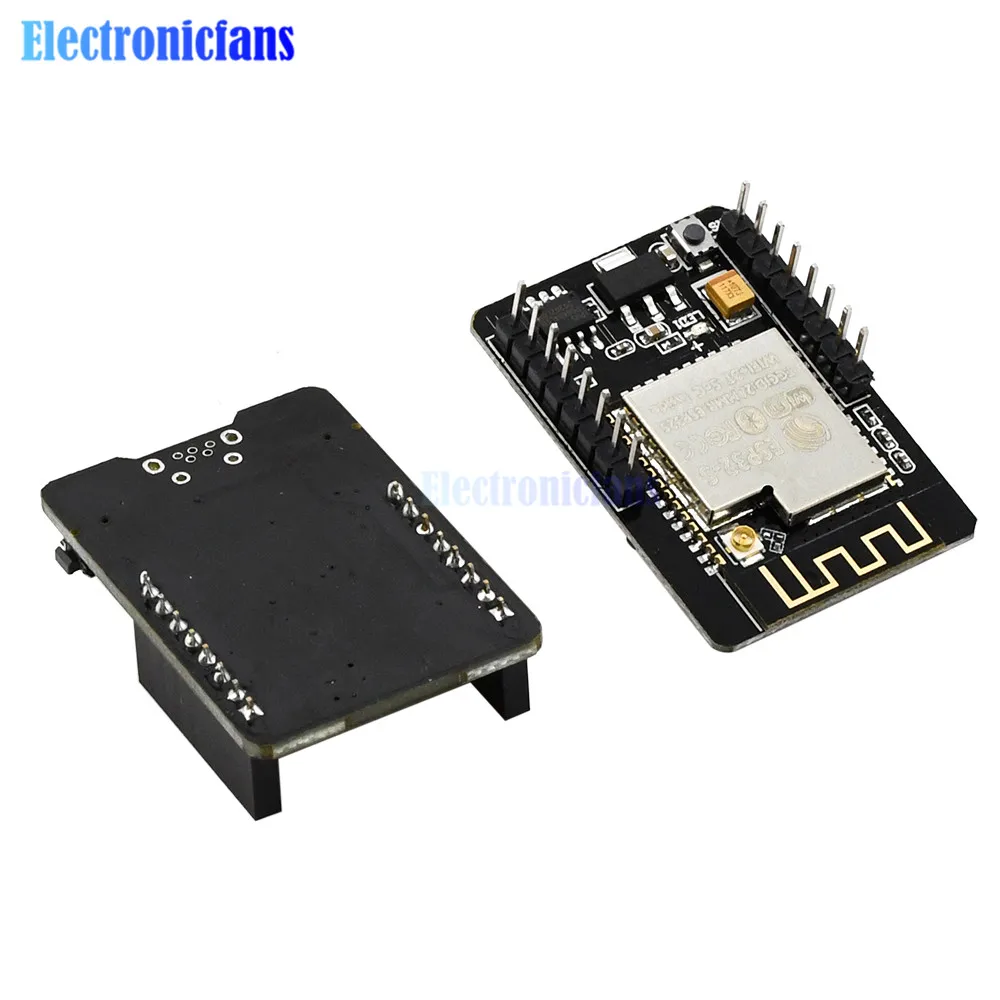

Плата ESP32-CAM-MB Micro USBпоследовательный порт CH340G ESP32-CAM WIFI Bluetooth OV2640 модуль камеры с антенным кабелем IPEX

1. Разработка среды Arduino

(1) загрузите Arduino IDE на официальном сайте Arduino

(2) нажмите «Я согласен», нажмите «Далее»

(3) по умолчанию устанавливается на диск c, вы можете нажать «обзор», чтобы изменить место установки

(4) здесь я установил его в папку arduino диска d (помните этот путь установки)

(5) Дождитесь завершения установки, откройте оборудование по пути установки

(6) Распакуйте файл «эспрессиф»

После завершения загрузки Распакуйте его в каталог оборудования

(7) Откройте ArduinoIDE и выберите соответствующую макетную плату

На этом этапе создана платформа разработки Arduino IDE. Вот как использовать пример

2. ESP-CAM видеопотоков и фото примеров

(1) откройте файл камеры

(2) после завершения загрузки введите каталог «камера» и дважды щелкните, чтобы открыть «Camera.ino»

(3) Выберите макетную плату, Выберите порт, загрузите код

(4) ** Откройте последовательный порт, выберите скорость передачи 115200, сбросьте макетную плату и Проверьте выход последовательного порта **

(5) посетите сервер потоковой передачи видео

Вы можете включить Wi-Fi вашего мобильный телефон и подключиться к «ESP-xx:xx» (каждая макетная плата имеет другой суффикс). Откройте браузер и введите адрес 192.168.4.1. Нажмите кнопку Пуск потоковой передачи, чтобы начать Потоковую передачу видео. Нажмите кнопку «получить еще», чтобы сделать фотографию, фотография сохраняется на SD-карте, и фото называется случайным образом

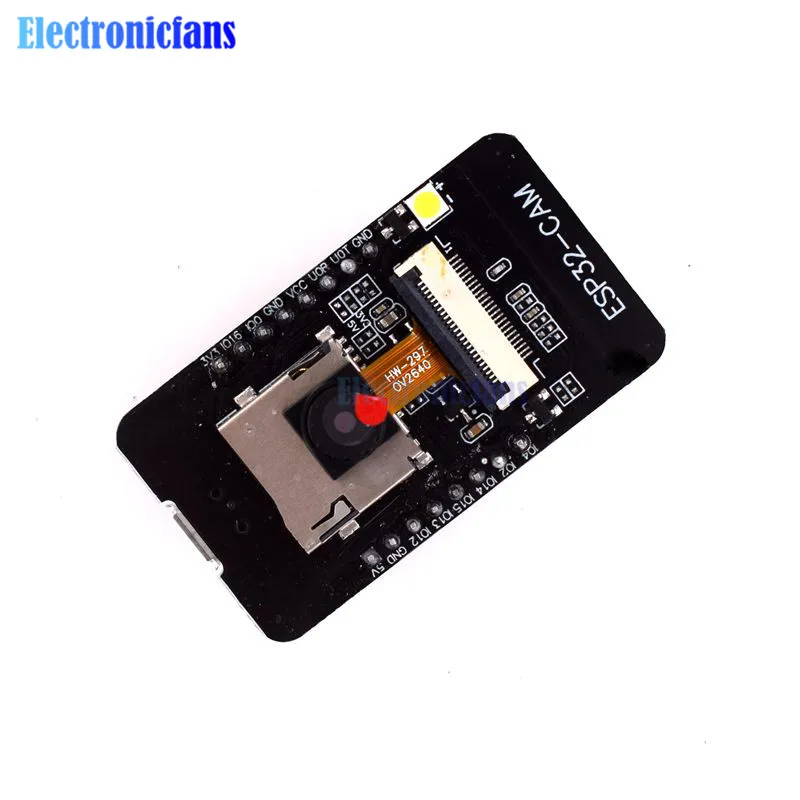

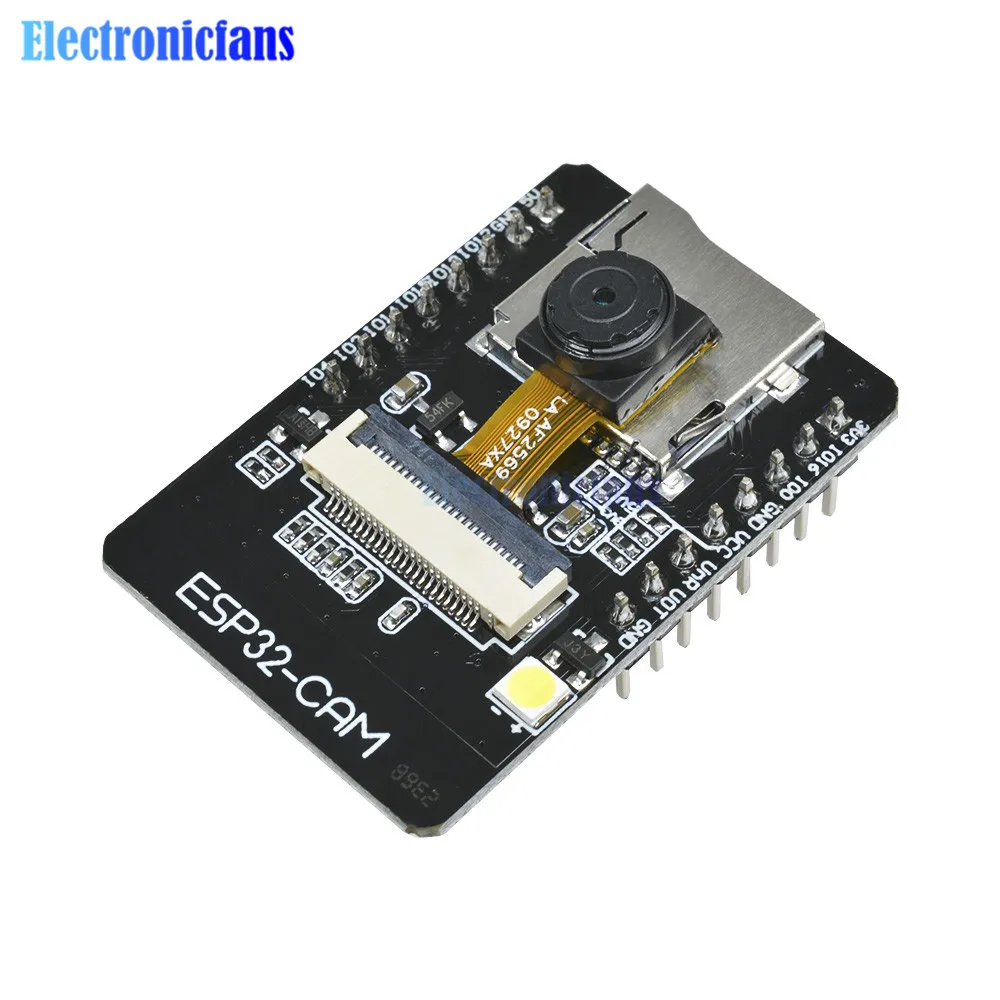

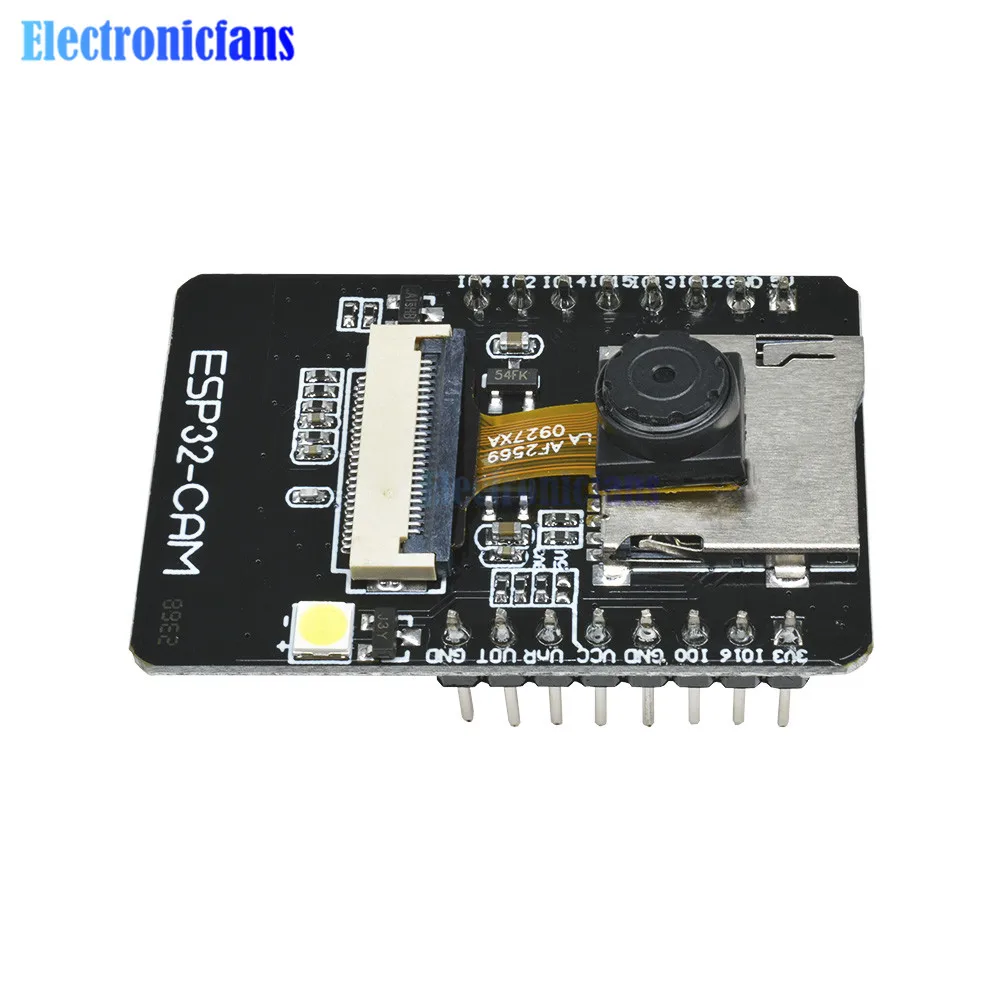

Набор 1 ESP32-CAM (модуль камеры)

Описание:

Модель: ESP32-CAM

Рабочее напряжение: 5 В

Вспышка SPI: 32 Мбит

ОЗУ: Inter 520 кб +, внешняя ОЗУ 4 МБ PS

Bluetooth: Стандарт BLuetooth 4,2 BR/EDR и BLE

WIFI: 802,11/b/g/n/e/i

Порт: UART, SPI, I2C, PWM

Порт ввода-вывода: 9

Скорость последовательного порта: 115200 бит/с

Форма изображения: JPEG (только поддержка OV2640), BMP, оттенки серого

Диапазон спектра: 2412 -2484 МГц

Антанна: Бортовая печатная плата антанна 2 дБи

Безопасность: WPA/WPA2/WPA2-Enterprise/WPS

Рабочая температура: -20 -85 градусов Цельсия

Температура хранения: -40 -90 градусов Цельсия, <90% относительной влажности

Мощность передачи:

802.11b: 17 +/-2 дБм (@ 11 Мбит/с)

802,11g: 14 +/-2 дБм (@ 54 Мбит/с)

802.11n: 13 +/-2 дБм (@ MSC7)

Чувствительность приема:

CCK, 1 Мбит/с: -90 дБм

CCK, 11 Мбит/с: -85 дБм

6 Мбит/с (1/2 BPSK): -88 дБм

54 Мбит/с (3/4 64-QAM): -70 дБм

MCS7 (65 Мбит/с, 72,2 Мбит/с): -67 дБм

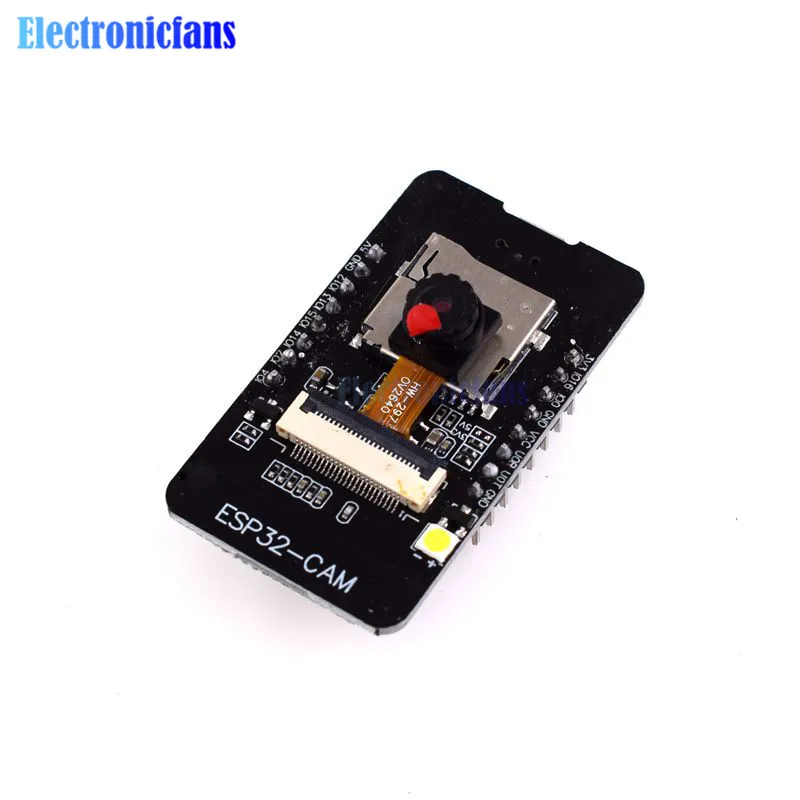

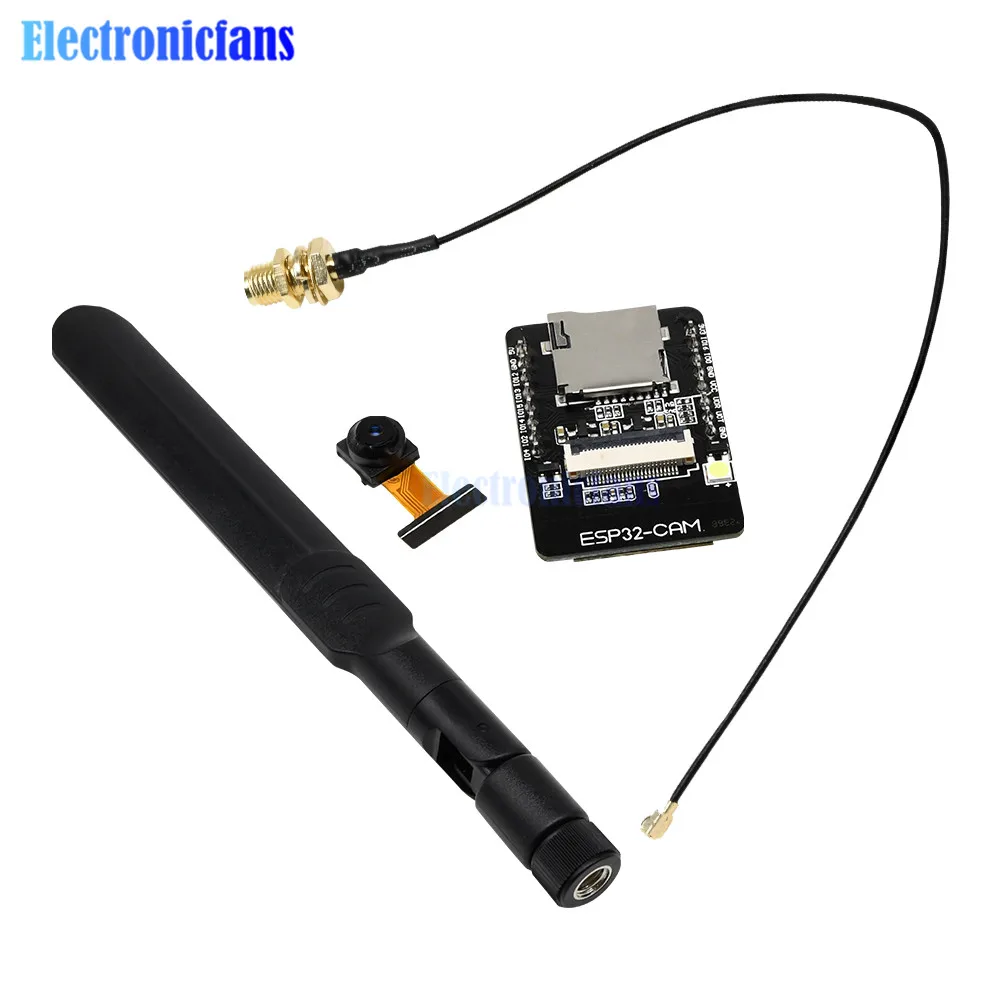

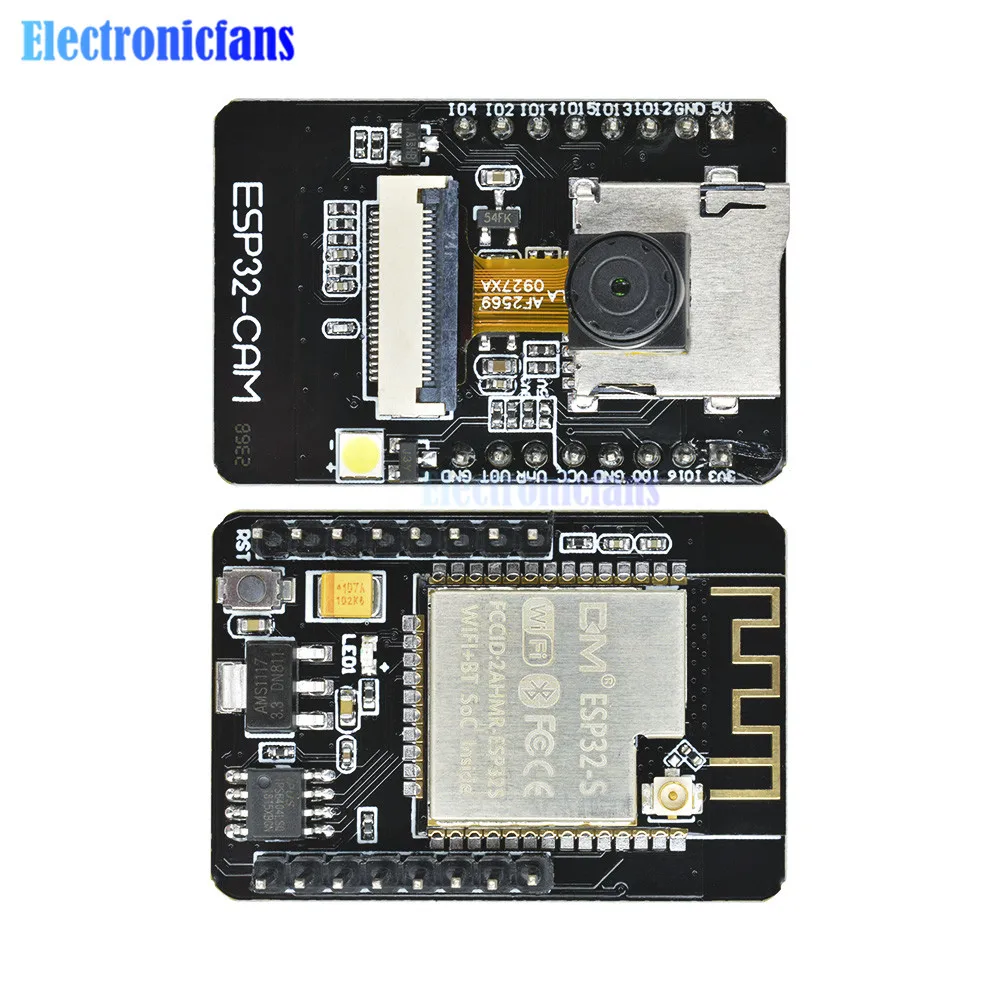

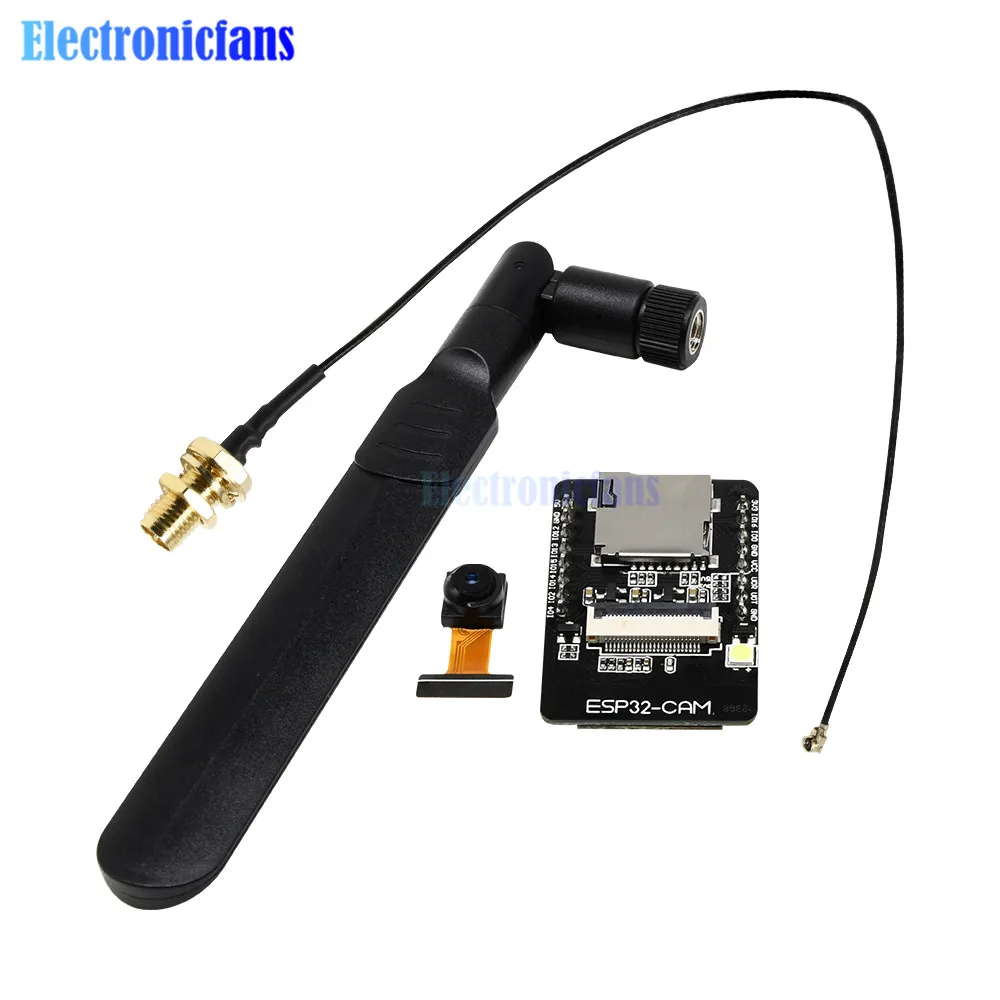

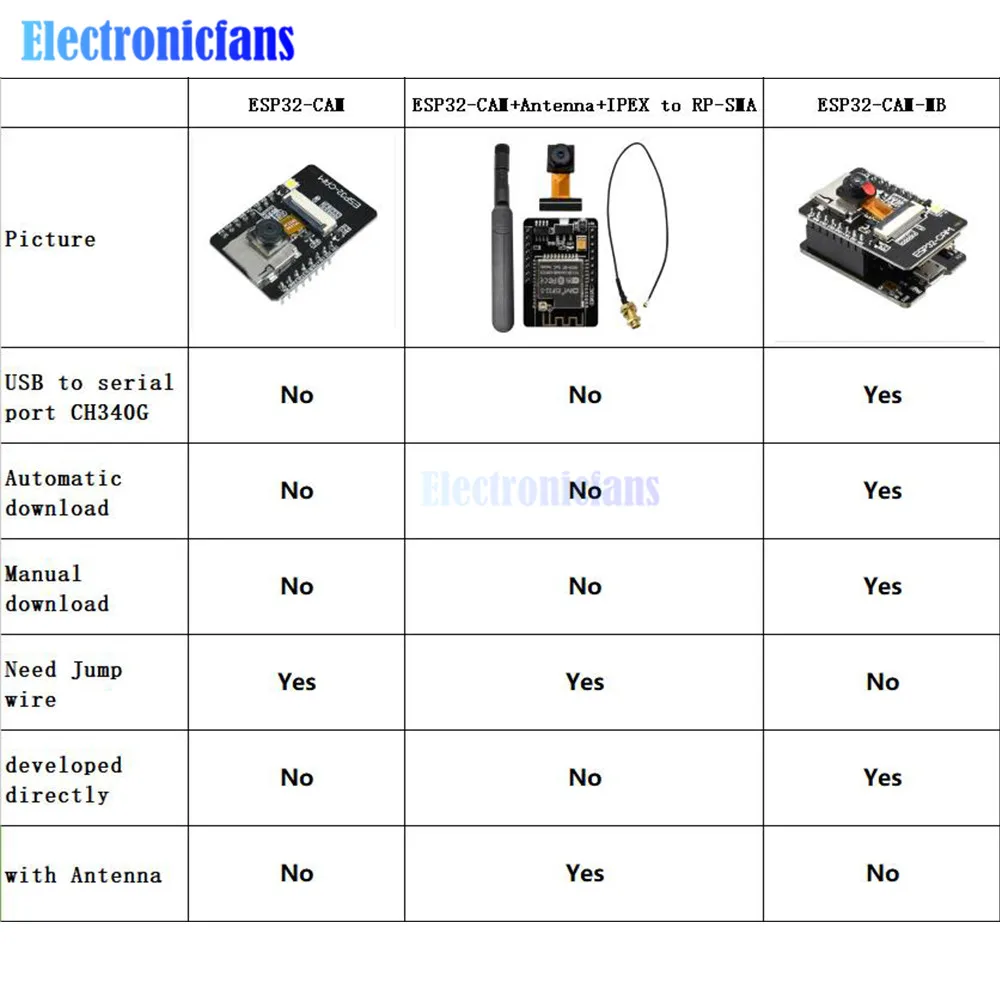

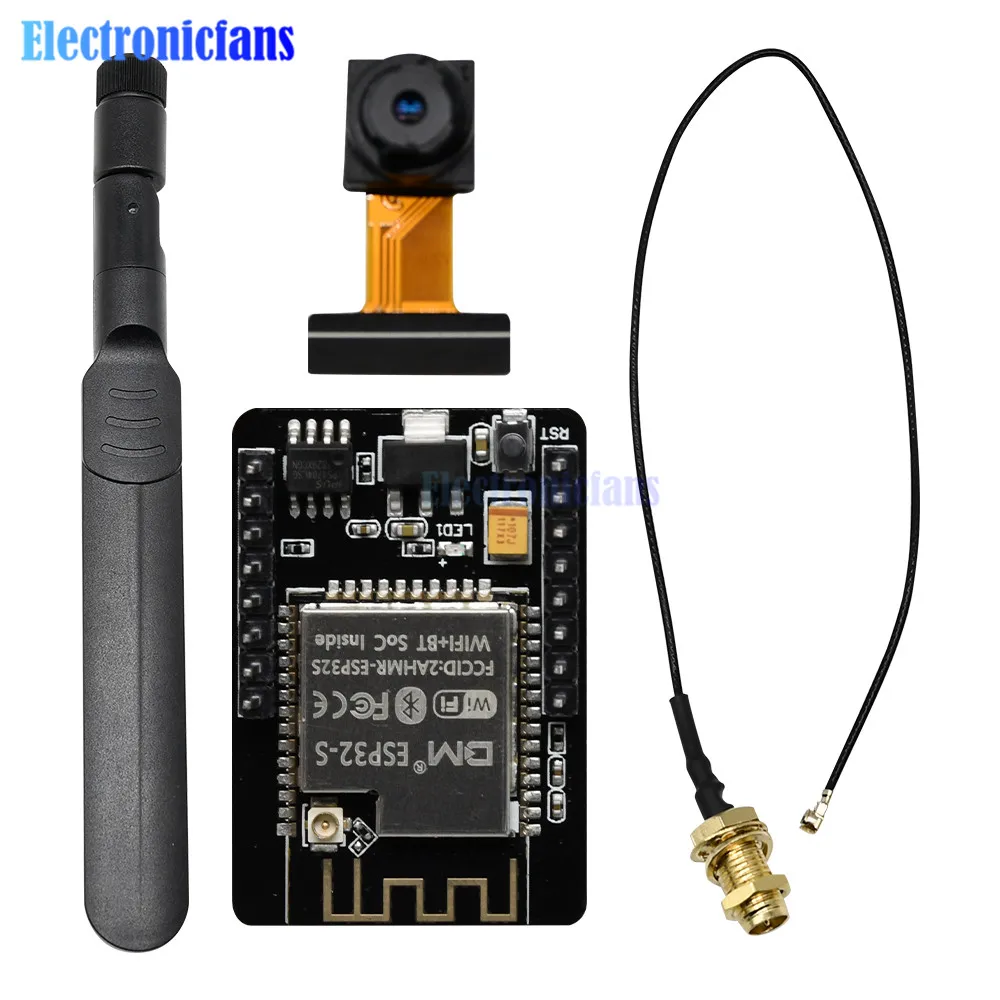

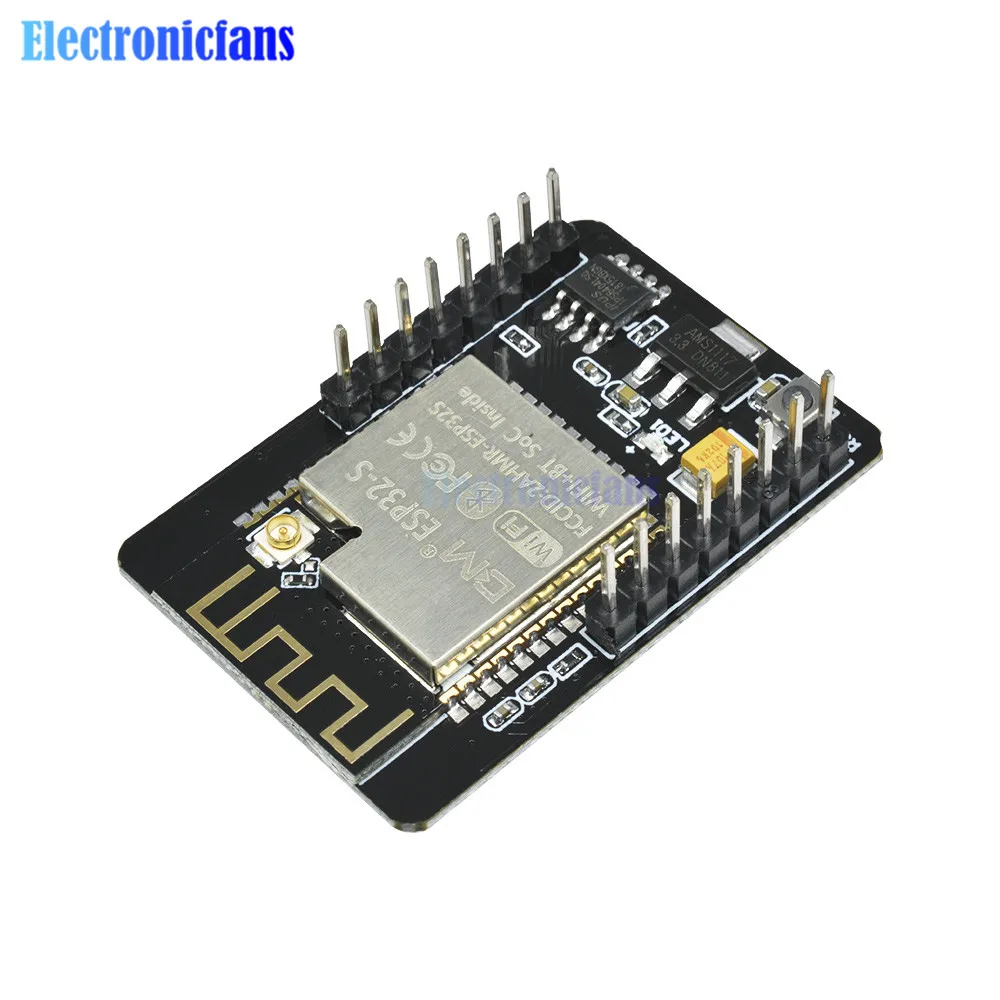

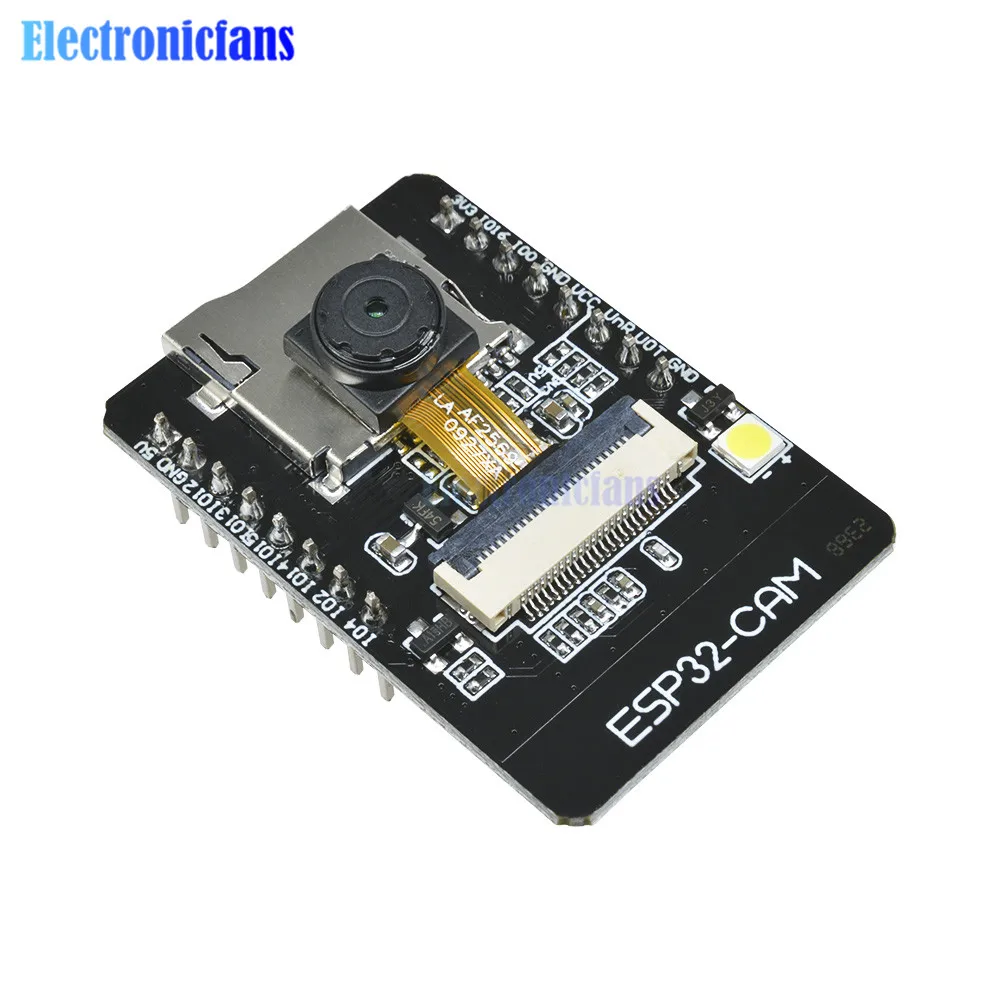

Набор 2 ESP32-CAM (модуль камеры + антенна + кабель IPEX)

Особенности:

Маломощный двухъядерный 32-разрядный процессор для прикладных процессоров

Основная частота до 240 МГц, вычислительная мощность до 600 Дмитрий/с

Встроенный 520 КБ SRAM, внешний 4M PSRAM

Поддерживает такие интерфейсы, как UART/SPI/I2C/PWM/ADC/DAC

Поддержка камер OV2640 и OV7670, встроенная вспышка

Поддержка загрузки изображения Wi-Fi

Поддержка TF-карты

Поддержка нескольких режимов сна

Встроенные Lwip и FreeRTOS

Поддержка режима работы STA/AP/STA + AP

Поддержка Smart Config/AirKiss распределительная сеть в один клик

Поддержка вторичного развития

Описание:

ESP32-CAM имеет очень конкурентоспособный модуль камеры с небольшим форм-фактором, который может работать независимо как минимальная система с следом всего 27*40,5*4,5 мм и глубоким спящим током до 6 мА.

ESP-32CAM может широко использоваться в различных приложениях IoT. Подходит для домашних умных устройств, промышленного беспроводного управления, беспроводного мониторинга, беспроводной идентификации QR, сигналов беспроводной системы позиционирования и других приложений IoT. Это идеальное решение для приложений IoT.

ESP-32CAM упакован в DIP и может быть непосредственно подключен к объединительной плате для быстрого производства. Он предоставляет клиентам высоконадежный метод подключения и удобен для использования в различных IoT

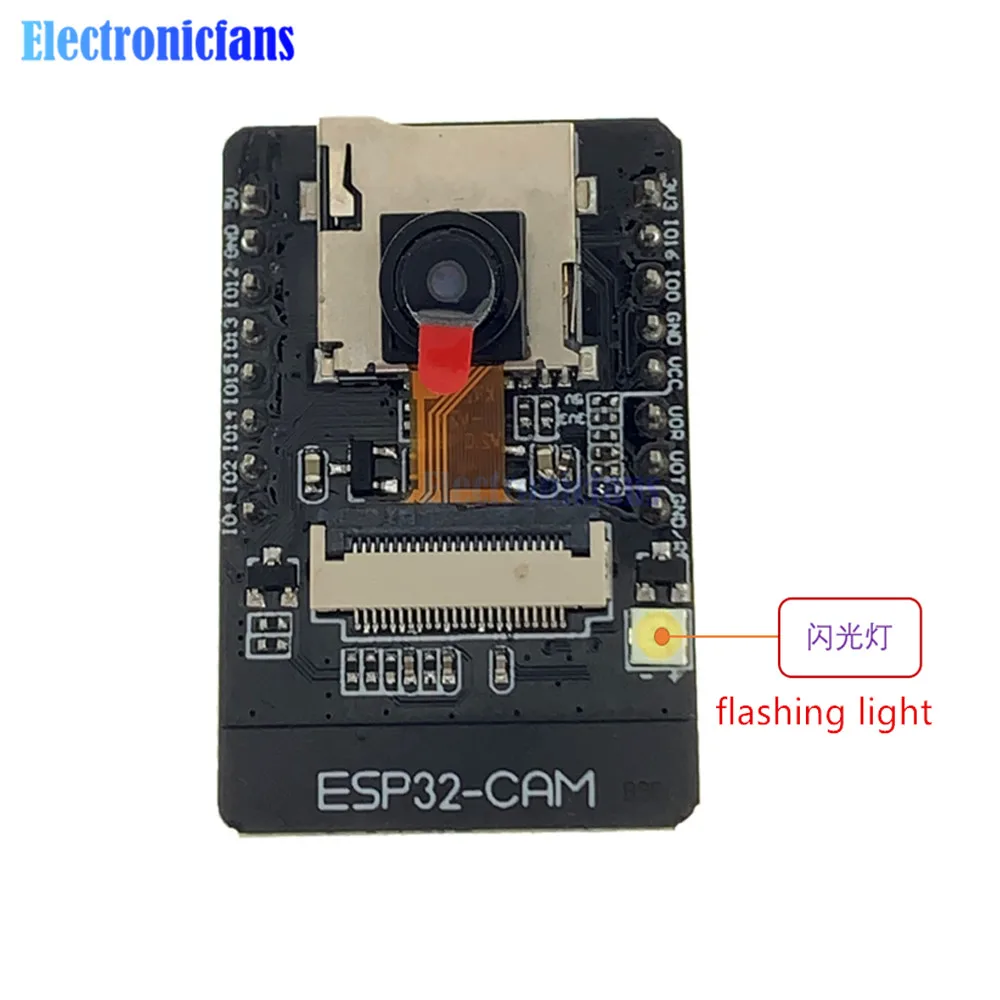

Аппаратные клеммы.

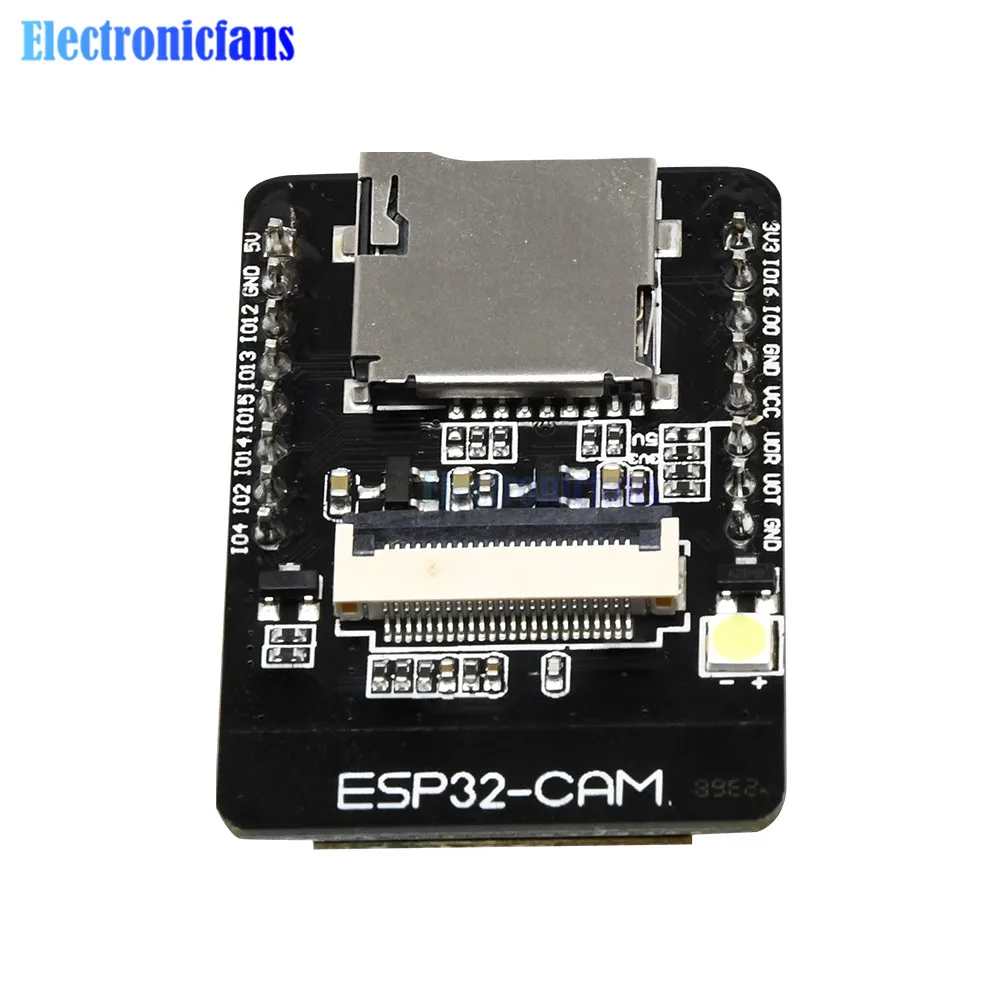

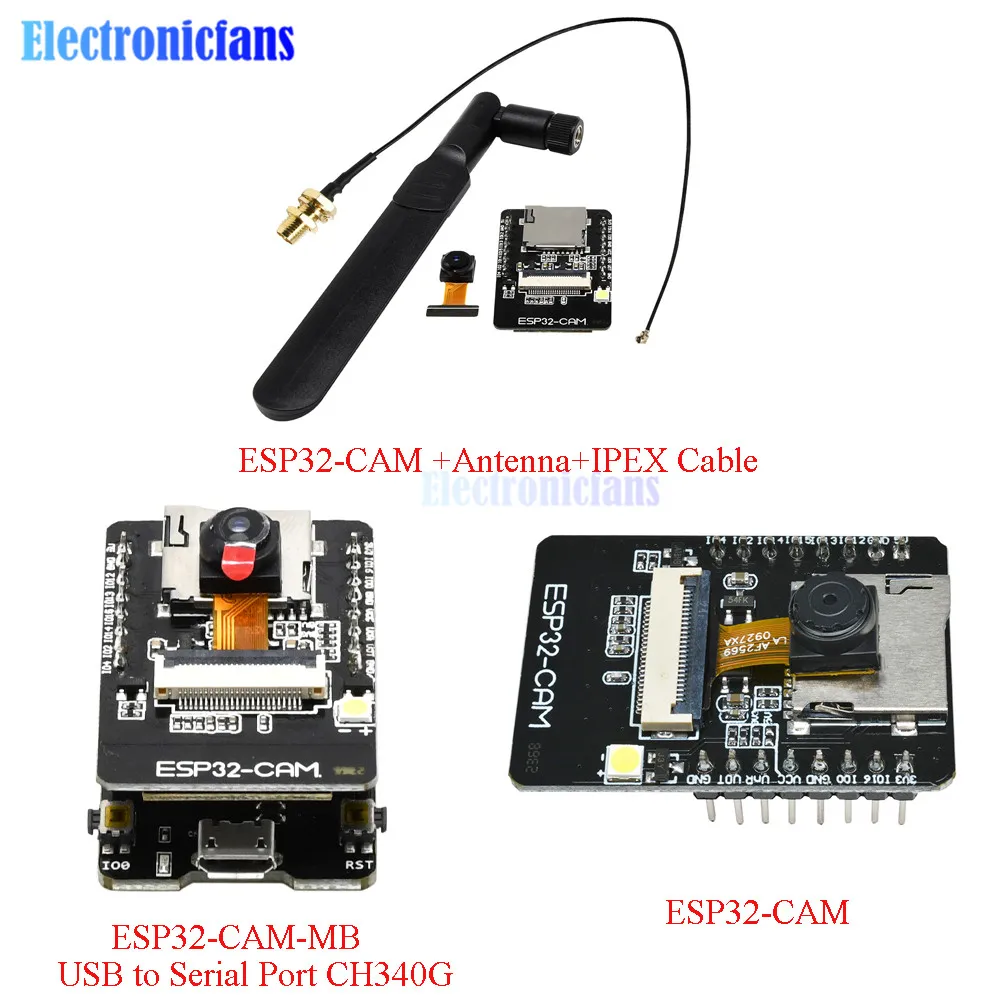

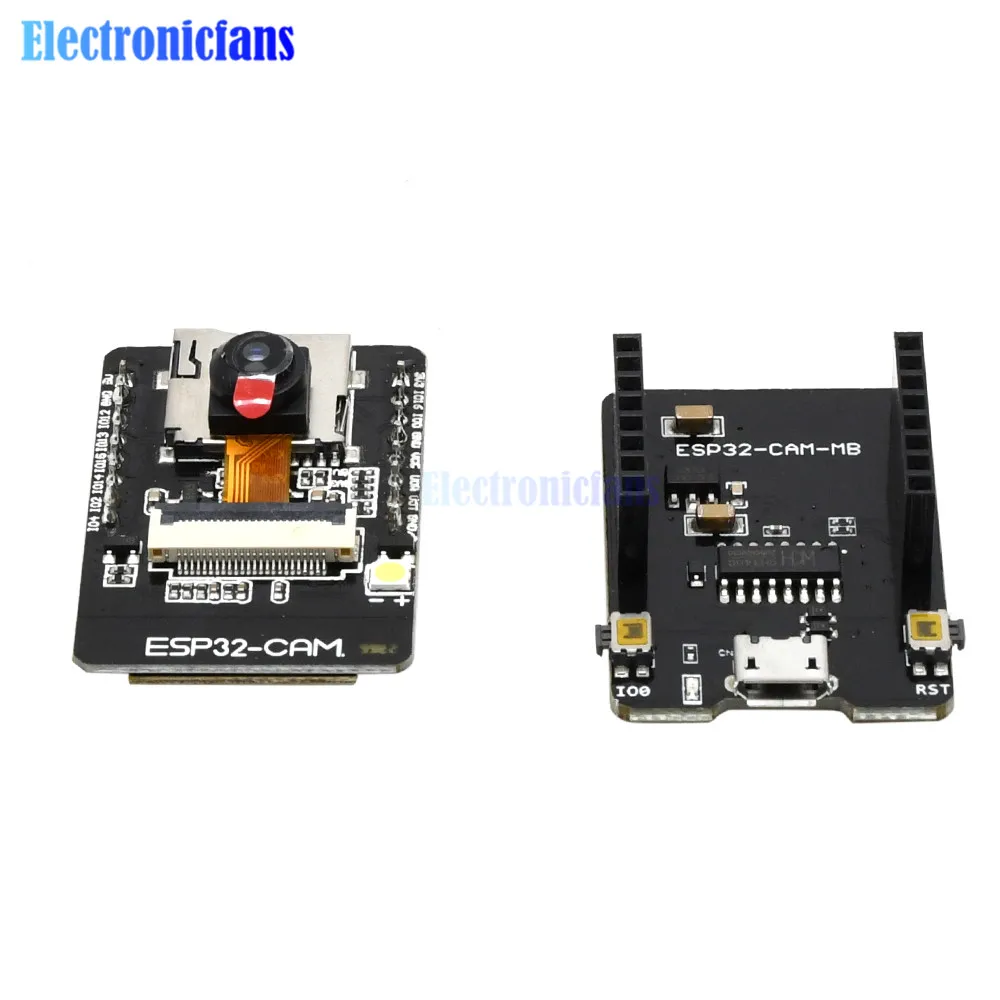

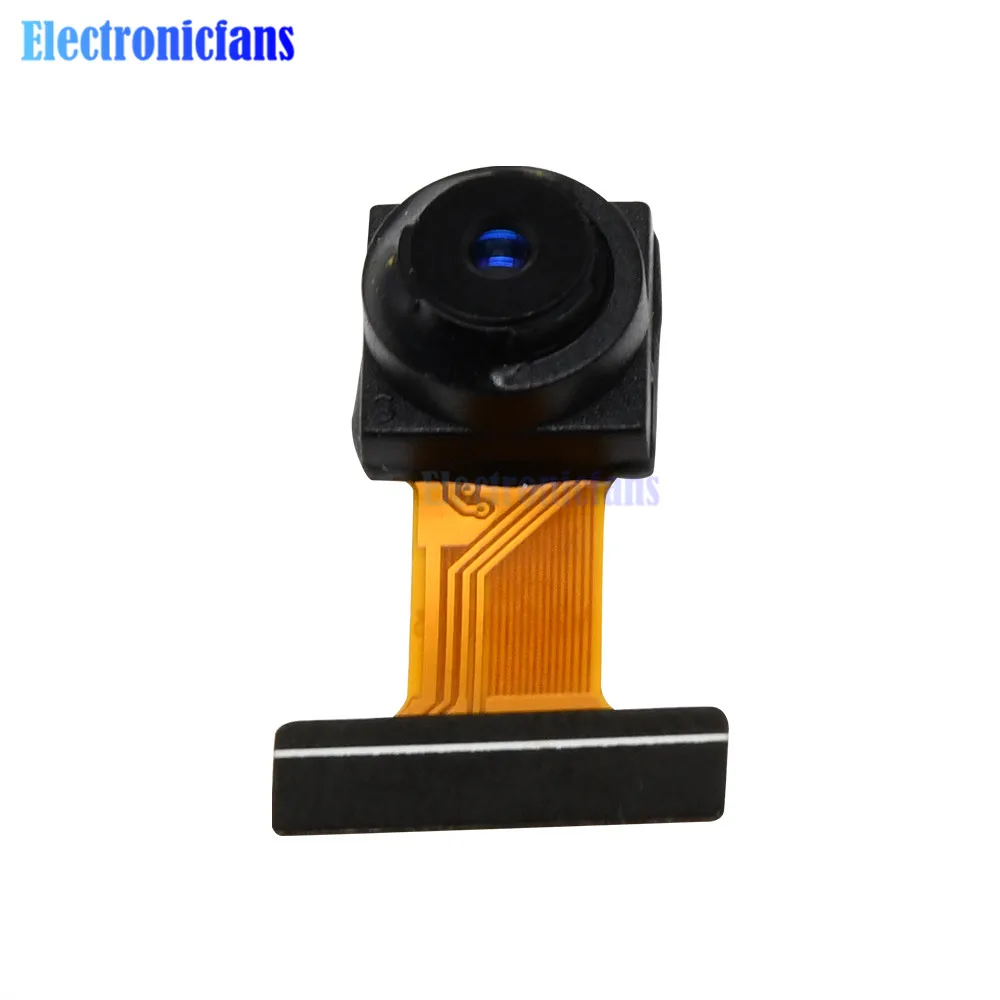

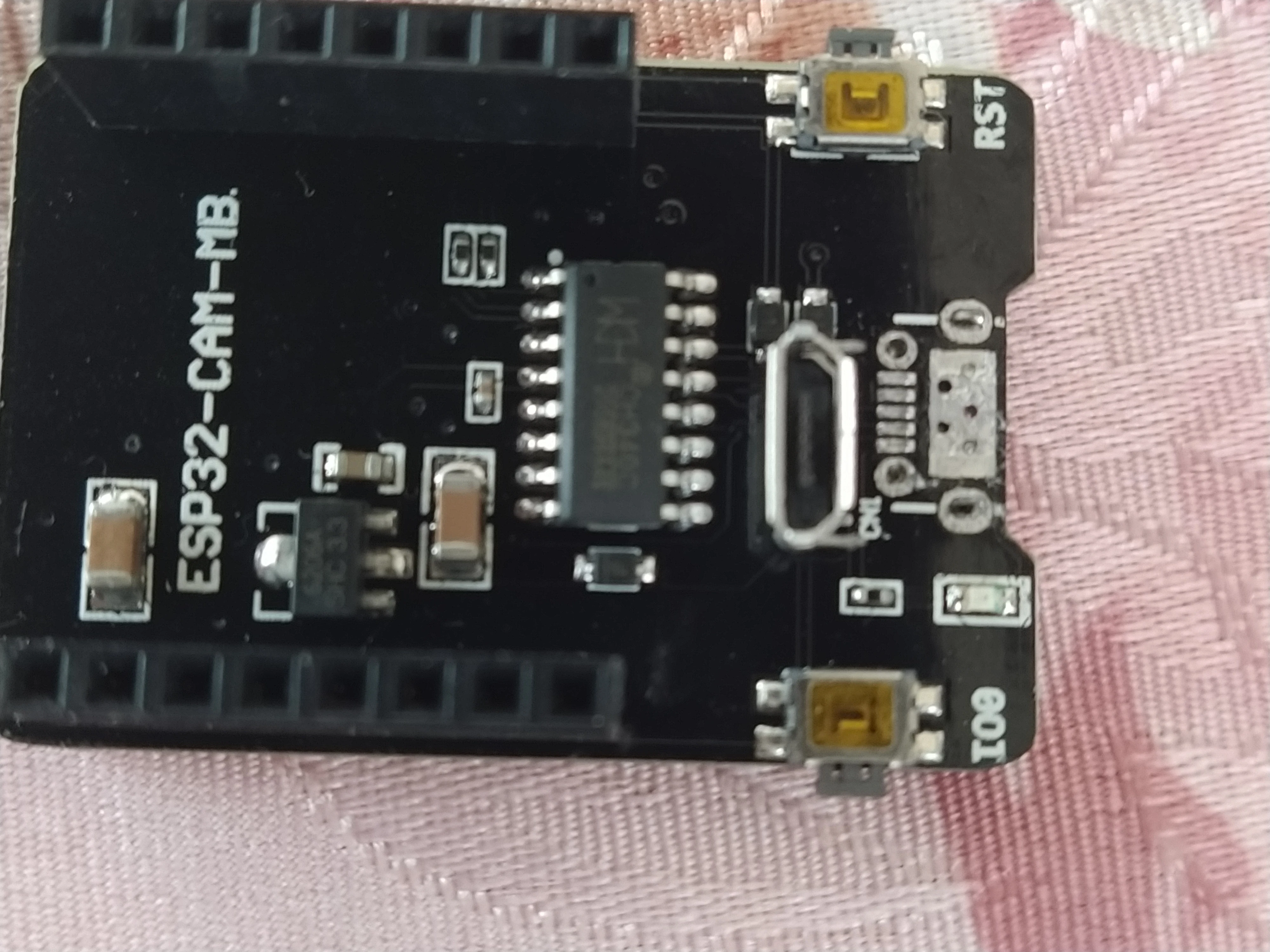

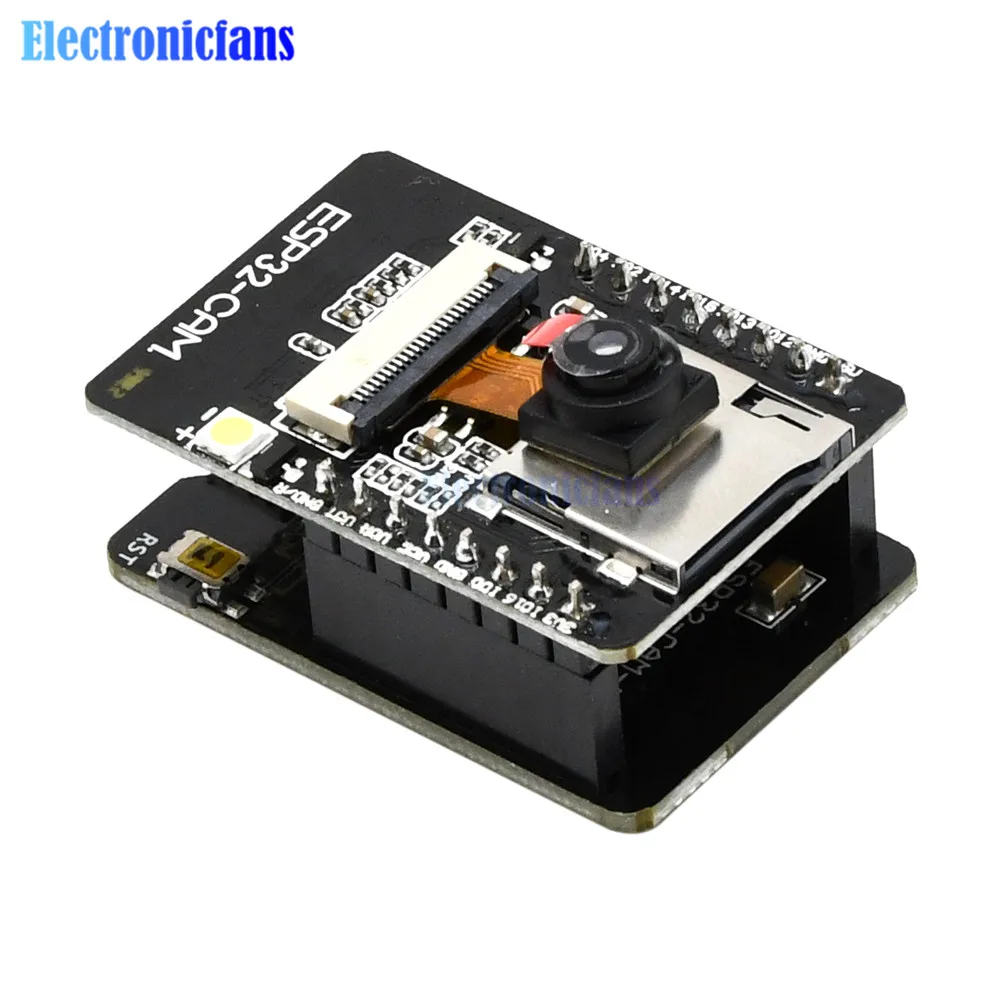

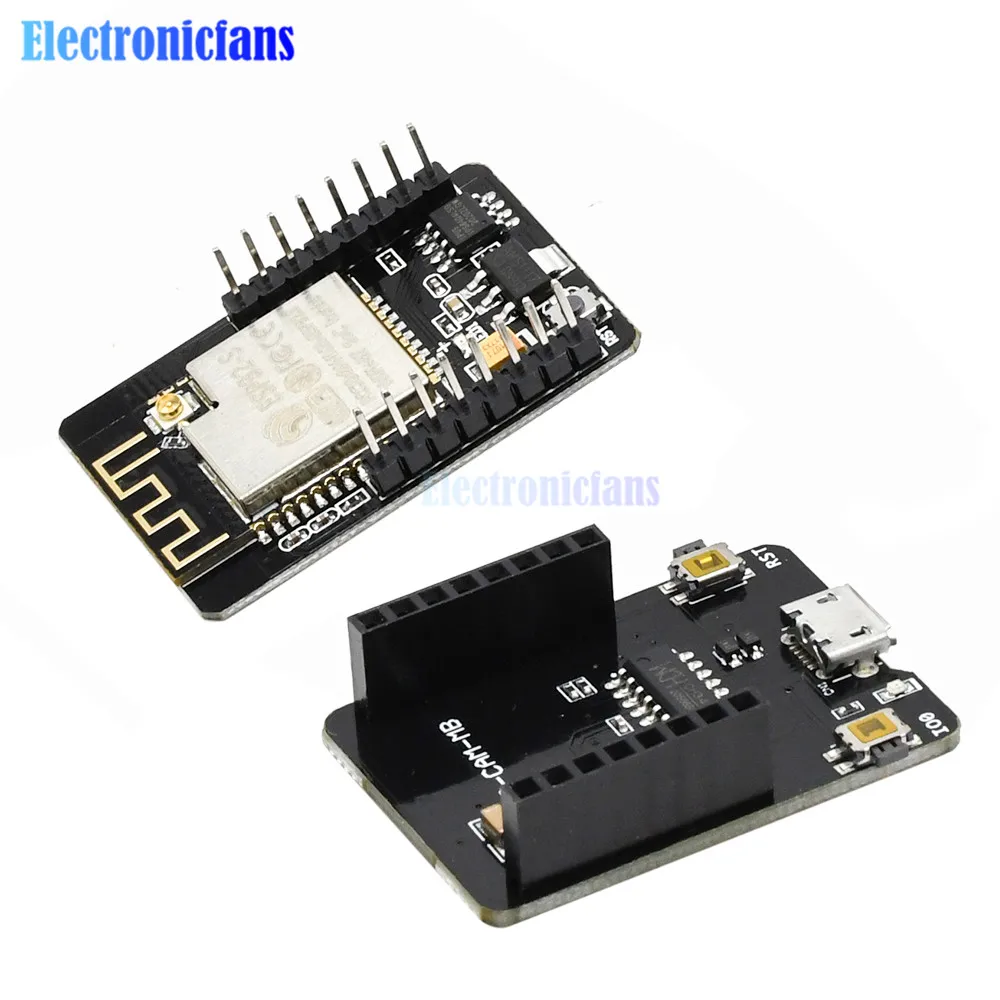

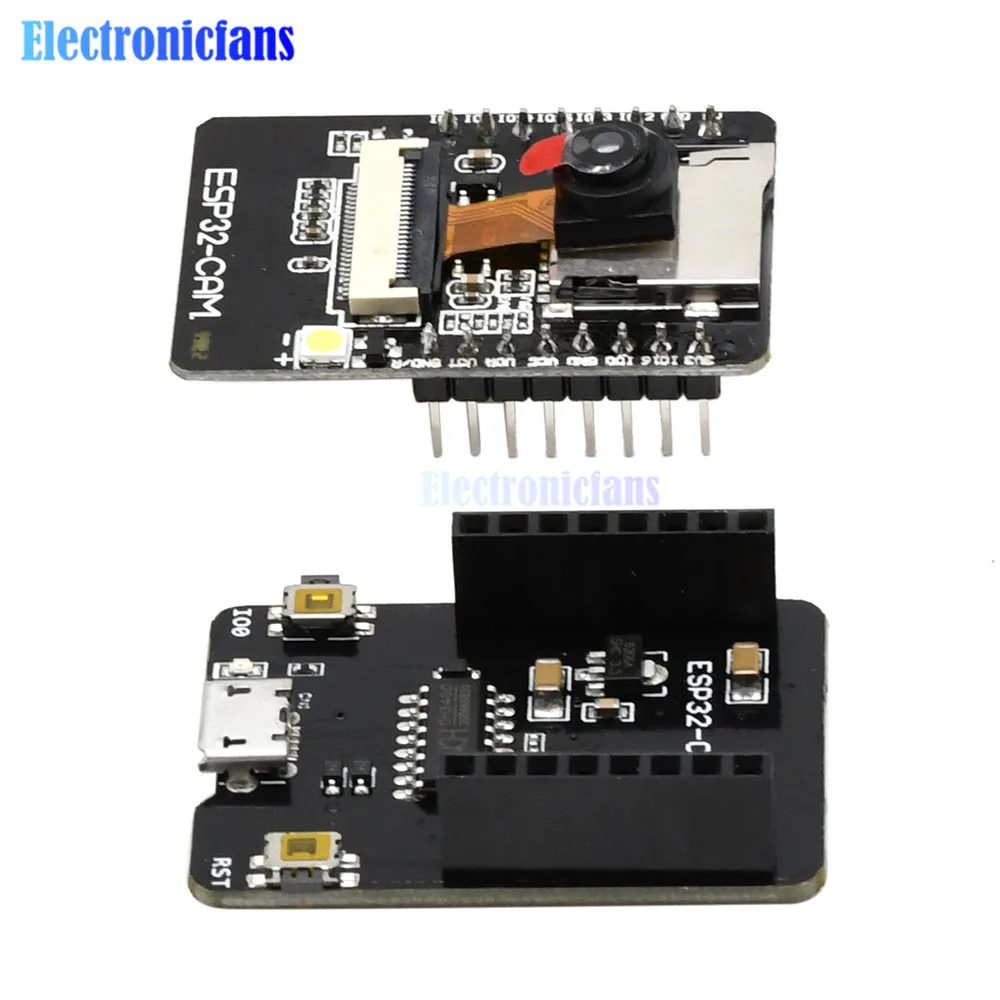

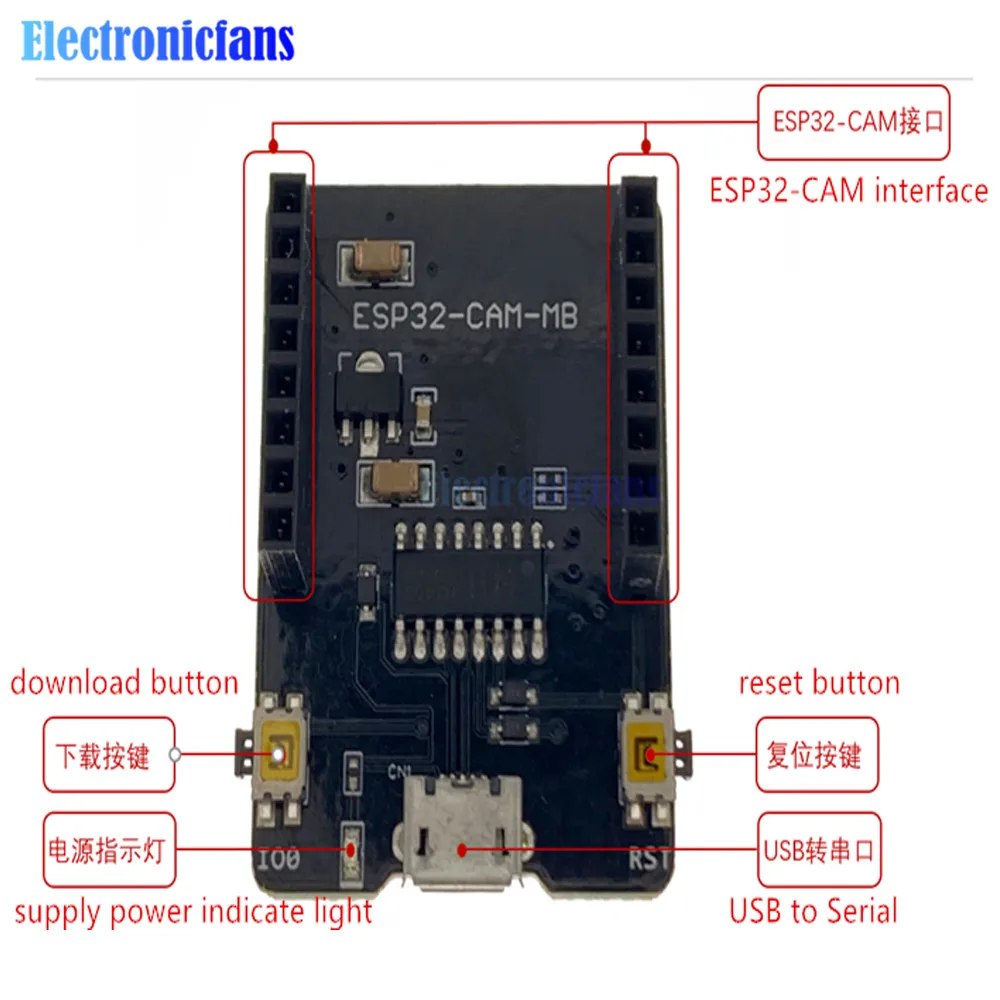

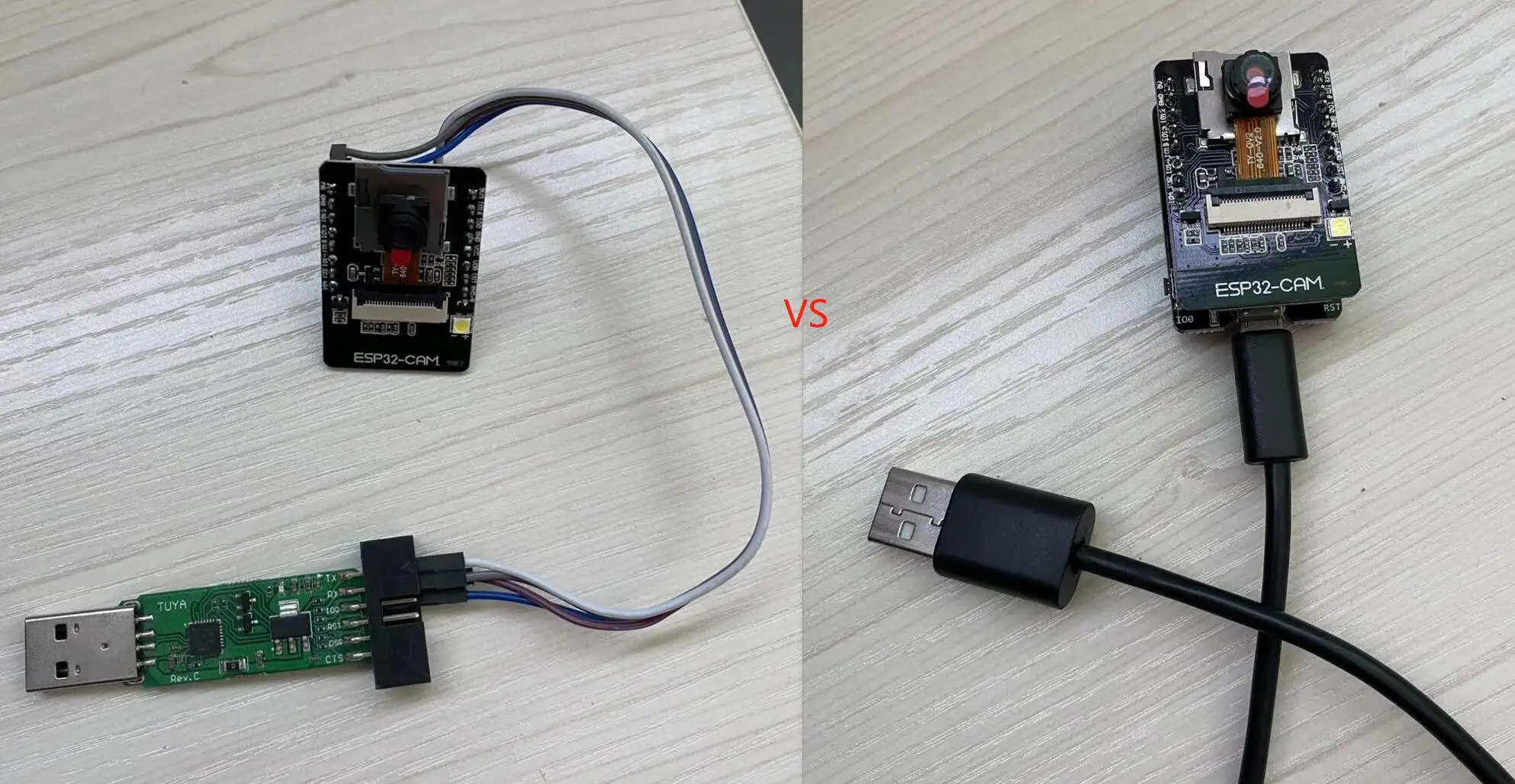

Набор 3 ESP32-CAM-MB (модуль камеры + USB к последовательному порту CH340G)

Введение:

Модуль HK-ESP32-CAM-MB-это небольшой модуль камеры размером 39,8*27 *. Этот модуль может работать независимо как самая маленькая система. Новая Двухрежимная макетная плата Wi-Fi + Bluetooth на основе дизайна ESP32 с использованием бортовой антенны PCB с 2 высокопроизводительными 32-битными процессорами LX6CPU с использованием 7-уровневой архитектуры трубопровода, диапазон регулировки основной частоты от 80 МГц до 240 мгц. Сверхнизкое энергопотребление, ток в глубоком спящем режиме составляет всего 6 мА. Это Сверхмаленький 802.11b/G/N Wi-Fi + BT/BLE модуль SoC

HK-ESP32-CAM-MB принимает Интерфейс Micro USB, удобный и надежный метод подключения, удобен в применении к различным операциям оборудования IoT.

Основные параметры производительности:

Использует маломощный двухъядерный 32-битный процессор, который может использоваться в качестве прикладного процессора.

Основная частота до 240 МГц, вычислительная мощность до 600 Дмитров/с

Встроенный 520 КБ SRAM, внешний 8 Мб PSRAM

Поддержка UART/SPI/I2C/PWM/ADC/DAC и других интерфейсов

Поддержка камер OV2640 и OV7670, встроенная вспышка

Поддержка загрузки изображения Wi-Fi

Поддержка TF-карты

Поддержка нескольких режимов сна.

Встроенные Lwip и FreeRTOS

Поддержка режима работы STA/AP/STA + AP

Поддержка конфигурации сети Smart Config/AirKiss в один клик

Поддержка вторичного развития

Параметры:

Рабочее напряжение: 4,75-5,25 в

SPIFlash: по умолчанию 32 Мбит

ОЗУ: Внутренняя кб + Внешняя 8 Мб ОЗУ PS

Wi-Fi: 802.11b/g/n/e/i

Bluetooth: Стандарт Bluetooth 4.2br/EDR и BLE

Интерфейс поддержки (2 Мбит/с): UART, SPI, I2C, PWM

Поддержка TF-карты: максимальная поддержка 4G

Порт ввода-вывода: 9

Скорость последовательного порта: по умолчанию 115200 бит/с

Диапазон спектра: 2400 ~ 2483,5 МГц

Форма Антенны: встроенная антенна PCB, усиление 2 дБи

Формат вывода изображения: JPEG (только поддержка OV2640), BMP, оттенки серого

Способ посылка: DIP-16

Мощность передачи: 802.11b: 17 ± 2 дБм (@ 11 Мбит/с)

802,11 ГГц: 14 ± 2 дБм (@ 54 Мбит/с)

802.11n: 13 ± 2 дБм (@ MCS7)

Чувствительность приема: CCK, 1 Мбит/с: -90 дБм

CCK, 11 Мбит/с: -85 дБм

6 Мбит/с (1/2BPSK): -88 дБм

54 Мбит/с (3/464-QAM): -70 дБм

MCS7 (65 Мбит/с, 72,2 Мбит/с): -67 дБм

Потребляемая мощность: выключение вспышки: 180 мА при 5 В

Включите вспышку и установите яркость до максимума: 310 мА @ 5 В

Режим глубокого сна: Минимальное энергопотребление может достигать 6 мА при 5 В

Средний режим сна: самый низкий может достигать 20 мА при 5 В

Светильник вой режим: самый низкий может достигать 6,7 мА при 5 В

Безопасность WPA/WPA2/WPA2-Enterprise/WPS

Рабочая температура: -20 ℃ ~ 70 ℃

Среда хранения: -40 ℃ ~ 125 ℃, <90% RH

Вес: 10 г

Сценарии применения:

Передача изображения домашних умных устройств

Беспроводной мониторинг

Умное сельское хозяйство

QR беспроводное распознавание

Сигнал беспроводной системы позиционирования

И другие приложения IoT

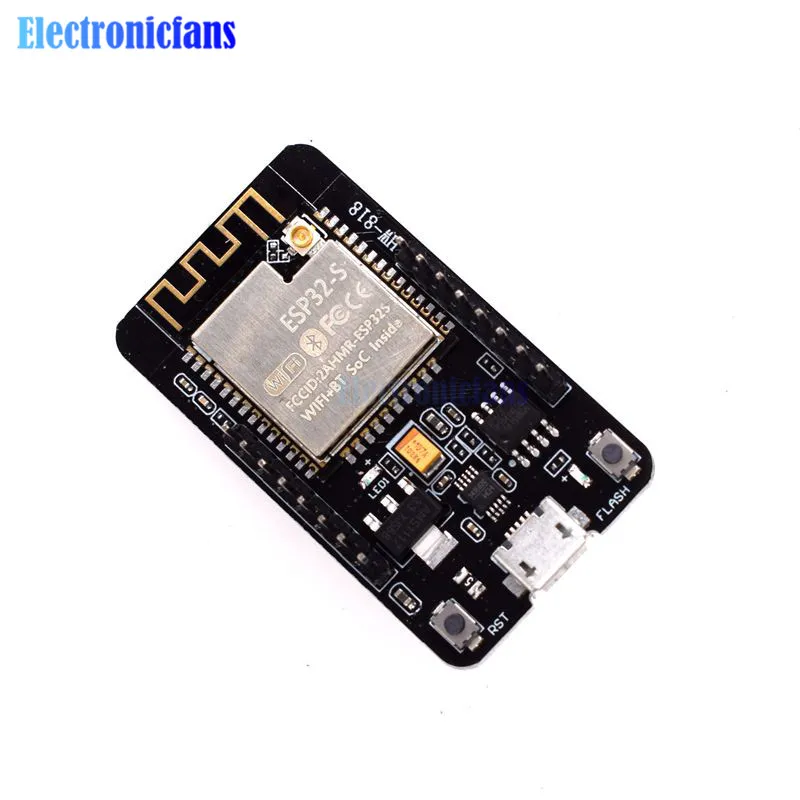

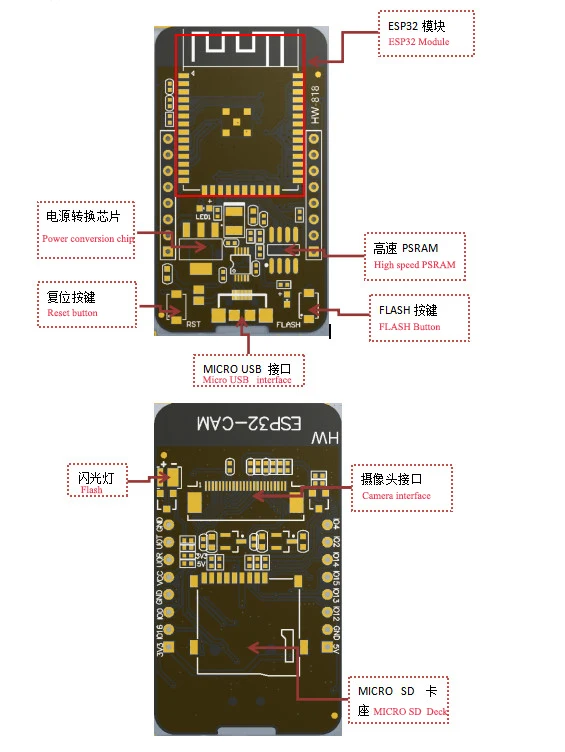

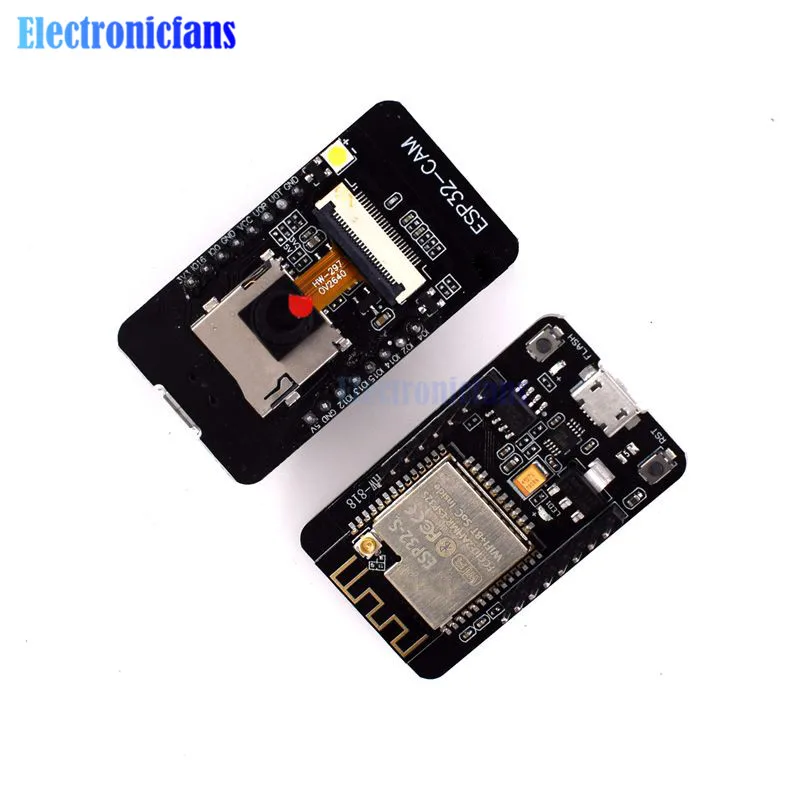

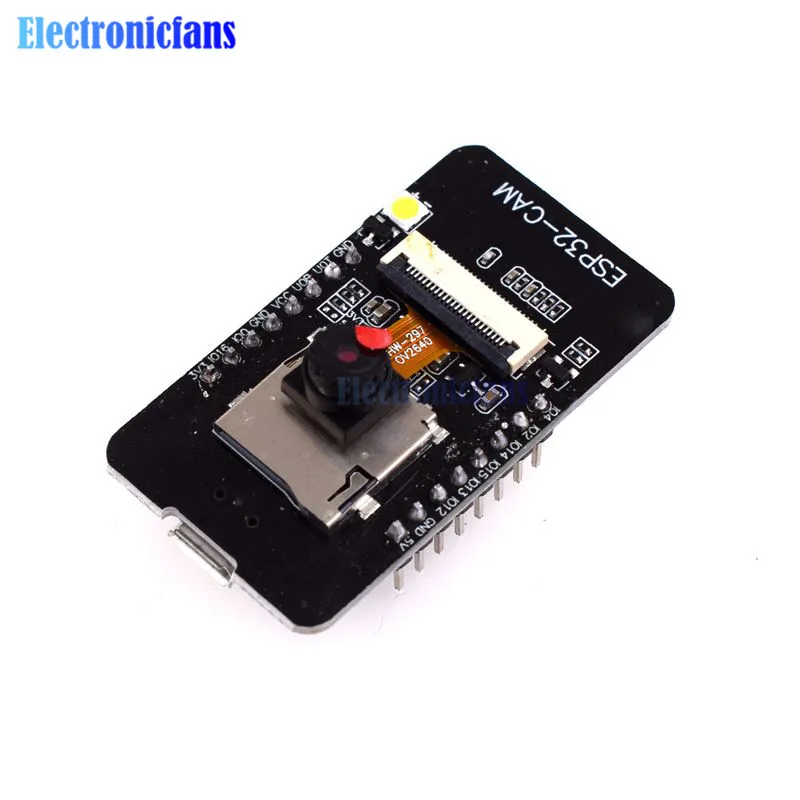

ESP32-CAM-Integrated CH340

Описание:

Модель модуля: HW-818

Посылка: DIP-16

Размер: 27*48*45 (+ 02) мм

Вспышка SPI: по умолчанию 32 Мбит

ОЗУ: Внутренняя кб + Внешняя 4 МБ ОЗУ PS

Bluetooth: Стандарт Bluetooth 4,2 BR/EDR и BLE

Wi-Fi: 802,11 b/g/n/e/i

Интерфейс поддержки: UART, SPI, I2C, PWM

Поддержка TF-карты: максимальная поддержка 4G

Порт ввода-вывода: 9

Скорость последовательного порта: 115200 бит/с по умолчанию

Формат вывода изображения: JPEG (поддерживается только OV2640), BMP, GRAYSCALEo

Диапазон спектра: 2412 2484 МГц

Форма Антенны: встроенная антенна PCB, усиление 2 дБи

Мощность передачи: 802. l1b 17 + 2 дБм (@ 11 Мбит/с)

802,11g 14 + 2 дБм (@ 54 Мбит/с)

802 lIn: 13 + 2 дБм (@ MCS7)

Чувствительность приема: CCK, I Mbps: -90 дБм

CCK, 11 Мбит/с: -85 дБм

6 Мбит/с (1/2 BPSK): -88 дБм

54 Мбит/с (3/4 64-QAM): -70 дБм

MCS7 (65 Мбит/с, 72 2 Мбит/с); -67 дБм

Потребляемая мощность: выключение вспышки: 180 мА при 5 В

Включите вспышку и установите яркость до максимума: 310 мА @ 5 В

Режим глубокого сна: Минимальное энергопотребление может достигать 6 мА при 5 В

Средний режим сна может достигать 20 мА при 5 В

Светильник сон. Минимум может достигать 6,7 мА @ SV

Безопасность: WPA/WPA2/WPA2-Enterprise/WPS

Диапазон источника питания: 5 В

Введение (1)

Название продукта: модуль камеры ESP32-CAM-CH340

Модель продукта: HW-818

Рабочее напряжение: 5 В постоянного тока

Размер продукта: 27*48,5*4,5 мм (без контактного разъема)

Применение продукта: Этот модуль может широко использоваться в различных приложениях IoT, подходит для домашних умных устройств, промышленного беспроводного управления, беспроводного мониторинга, беспроводной идентификации QR, сигналов системы беспроводного позиционирования и других приложений IoT. Он упакован в DIP и может использоваться непосредственно путем подключения к нижней пластине.

Введение (два)

Загрузка программы

1. Загрузите программное обеспечение и настройте его, Выберите программу или запишите файл

2. Модуль нажимает кнопку вспышки (чтобы продолжить нажатие), а затем подключает модуль через USB-кабель

Порт MICRO USB и USB для компьютера.

3. Чтобы загрузить программное обеспечение, выберите правильный порт загрузки, а затем загрузите. Когда программа начнет скачиваться,

Кнопка вспышки может быть отпущена
