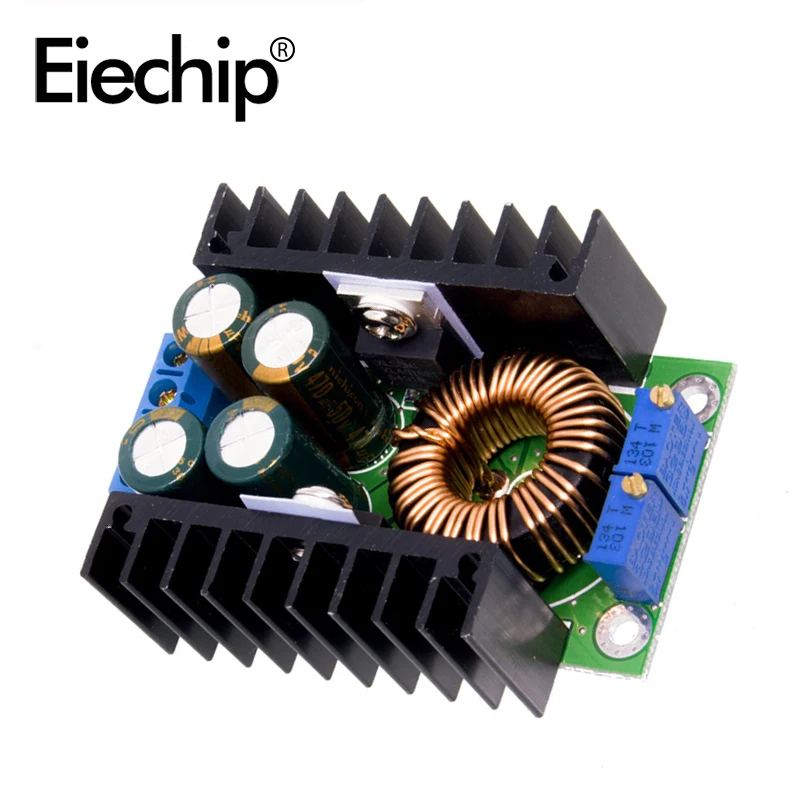

Максимальный ток 8-9 А, максимальное входное напряжение 40 в, максимальное выходное напряжение 35 в
Размер: 65 (Д) * 47 (Ш) * 23,5 (В) мм
1. Фиксированная лампа ток составляет 0,1 раз больше, чем значение постоянного тока (используется для того, чтобы определить аккумулятор полностью заряжен во время зарядки);
2. Специальный эталонный IC и Высокоточный резистор для отбора проб используются для повышения стабильности постоянного тока (дрейф температуры составляет менее 5%, когда постоянный ток составляет 5А от 20 до 60 градусов). Особенно подходит для Светодиодный драйвер
3. Выходной ток большой, и максимальный выходной ток может достигать 9A, что может удовлетворить большинство потребностей.
4,4 Высокочастотные конденсаторы, эффективно уменьшающие выходную пульсацию и повышающие стабильность работы
5. Двойной дизайн теплоотвода, независимый теплоотвод MOS трубчатого диода Шоттки, хорошее отведение тепла, без взаимного влияния
6. Используйте магнитное кольцо sendust большого размера любой ценой для повышения эффективности работы и используйте двойные провода из чистой меди для уменьшения производства тепла и повышения эффективности.
7. 3296 многоповоротный потенциометр, с высокой точностью регулировки напряжения и тока и хорошей стабильностью.
8. Специальный токовый резистор высокой точности выборки тока, хорошая стабильность, низкий температурный дрейф. Требуется светодиодный.
9. Двухцветный световой светильник, рабочий статус четкий с первого взгляда. Требуется для зарядки.
10. Можно регулировать напряжение и ток. Он эффективен как Регулируемый источник питания. Ток 9A большой, и мощности достаточно.
Параметры модуля
Характер модуля: неизолированный понижающий постоянный ток, модуль постоянного напряжения (CC CV) зарядный модуль
Область применения: Мощный светодиодный привод постоянного тока, зарядка литиевой батареи (включая ferroelectric), 4 в, 6 в, 12 В, 14 В, 24 В зарядка аккумулятора, никель-кадмиевый никель-металлический гидридный аккумулятор (аккумулятор) Зарядка, солнечные панели, ветряные генераторы.
Входное напряжение: 7-32 В (без постоянного тока 5-32 В)
Выход напряжение: (1) плавной регулировкой (0,8-28V)
(2) фиксированный выход 0,8-28 в
Выходной ток: максимум 9А (температура силовой трубки превышает 65 градусов, пожалуйста, добавьте вентилятор для рассеивания тепла, 24 В до 12 В в пределах 6А, как правило, без вентилятора в открытой среде)
Постоянный ток Диапазон: 0,2-12A (регулируемый) (без постоянного тока без эту функцию)
Токарный светильник: значение постоянного тока * (0,1), токарный светильник связан с значением постоянного тока, например, значение постоянного тока-3A, И Поворотный Светильник ток установлен в 0,1 раз больше, чем постоянный ток (0,1 * 3A = 0.3A), в тех случаях, когда в тех случаях, когда текущее значение настраивается на 2A, Поворотный Светильник ток составляет 0,1 раз в постоянного тока (0,1 * 2A = 0.2A).
Вторая версия фиксируется 0,1 раза (фактическая ток лампы является приблизительным и не очень точный) Он используется для того, чтобы выделить зарядки будет заполнена.
Минимальная разница в давлении: 1 в
Выходная мощность: Максимальная мощность составляет около 300 Вт, пожалуйста, добавьте вентилятор, если температура силовой трубки превышает 65 градусов.
Эффективность преобразования: до 95% (чем выше выходное напряжение, тем выше эффективность)
Рабочая частота: 300 кГц
Выходная пульсация: полоса пропускания 20 м (только для справки)
Вход 24V, выход 12V 5A, Пульсация около 50mV (без шума)
Рабочая температура: Промышленный сорт (от-40 ℃ до + 85 ℃) (Пожалуйста, обратите внимание на температуру силовой трубки при фактическом использовании, пожалуйста, усиливайте тепловыделение, если температура слишком высока)
Ток без нагрузки: 20 мА (от 24 В до 12 В)
Скорость регулировки нагрузки: ± 1% (постоянное давление)
Скорость регулировки напряжения: ± 1%
Точность и температура постоянного тока: фактический тест, температура на модуле изменяется от 25 до 60 градусов, значение постоянного тока изменяется менее 5% (значение постоянного тока 5A)
Скорость динамического отклика: 5% 200uS
Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение). Потенциометр рядом с входом-Регулировка напряжения (CV), а потенциометр рядом с выходом-Регулировка тока (CC)
Светильник индикатора: двухцветный световой светильник, красный во время зарядки, зеленый, когда зарядка завершена (зеленый, если нет нагрузки), красный, без постоянного тока.
Защита от короткого замыкания на выходе: Да, постоянный ток (в настоящее время устанавливается значение постоянного тока)
Нет защиты от обратного хода,
Выход предотвращает обратную связь: нет.
Режим проводки: клеммный блок
Метод зарядки аккумулятора:
1. Определите напряжение поплавка и зарядный ток аккумулятора, который вам нужен, и входное напряжение модуля;
2. Отрегулируйте потенциометр постоянного напряжения для регулировки выходного напряжения до примерно 5 В.
3. Измерьте выходной ток короткого замыкания с помощью мультиметра 10 А Блок тока и Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного значения тока зарядки;
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло поплавкового напряжения;
5. Подключите аккумулятор и попробуйте зарядить.
(Шаги 1, 2, 3 и 4 предназначены для подключения модуля к источнику питания и выхода без нагрузки к батарее.)
Светодиодный привод постоянного тока Как использовать:
1. Определите рабочий ток и максимальное рабочее напряжение, которое вам нужно, чтобы управлять светодиодный;
2. Отрегулируйте потенциометр постоянного напряжения для регулировки выходного напряжения до примерно 5 В.
3. Измерьте выходной ток короткого замыкания с блоком тока 10 А мультиметра и Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного светодиодный рабочего тока;
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло самого высокого рабочего напряжения светодиодный;
5. Подключите светодиодный индикатор и проверьте устройство.
(Шаги 1, 2, 3 и 4 предназначены для подключения входного модуля к источнику питания, а выход без нагрузки без светодиодный лампы.)
