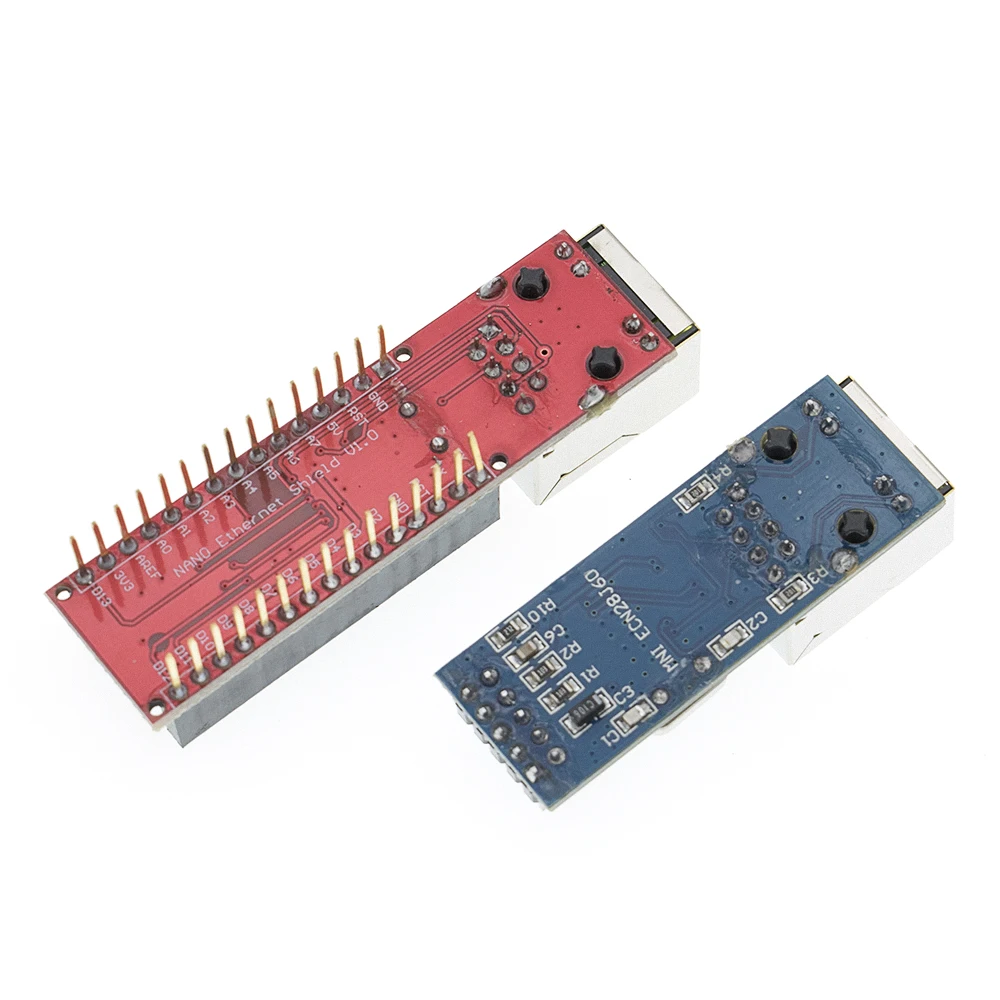

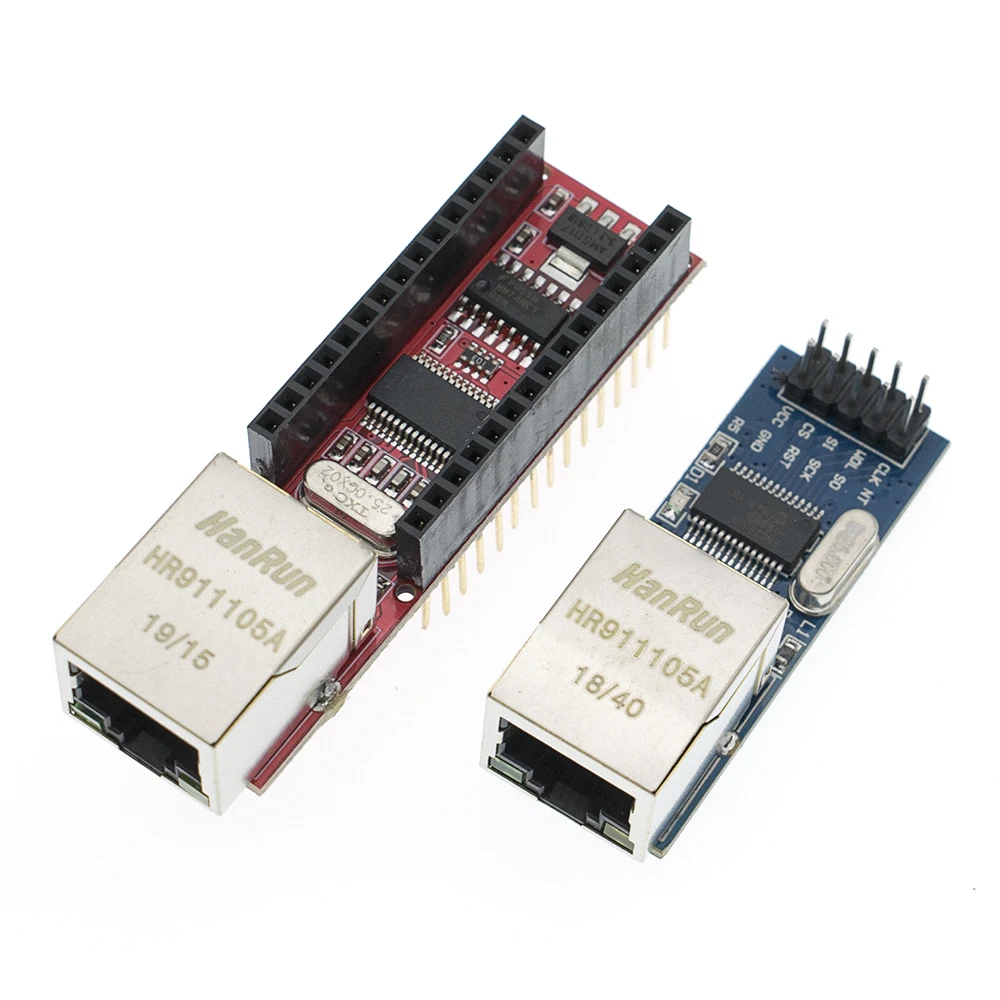

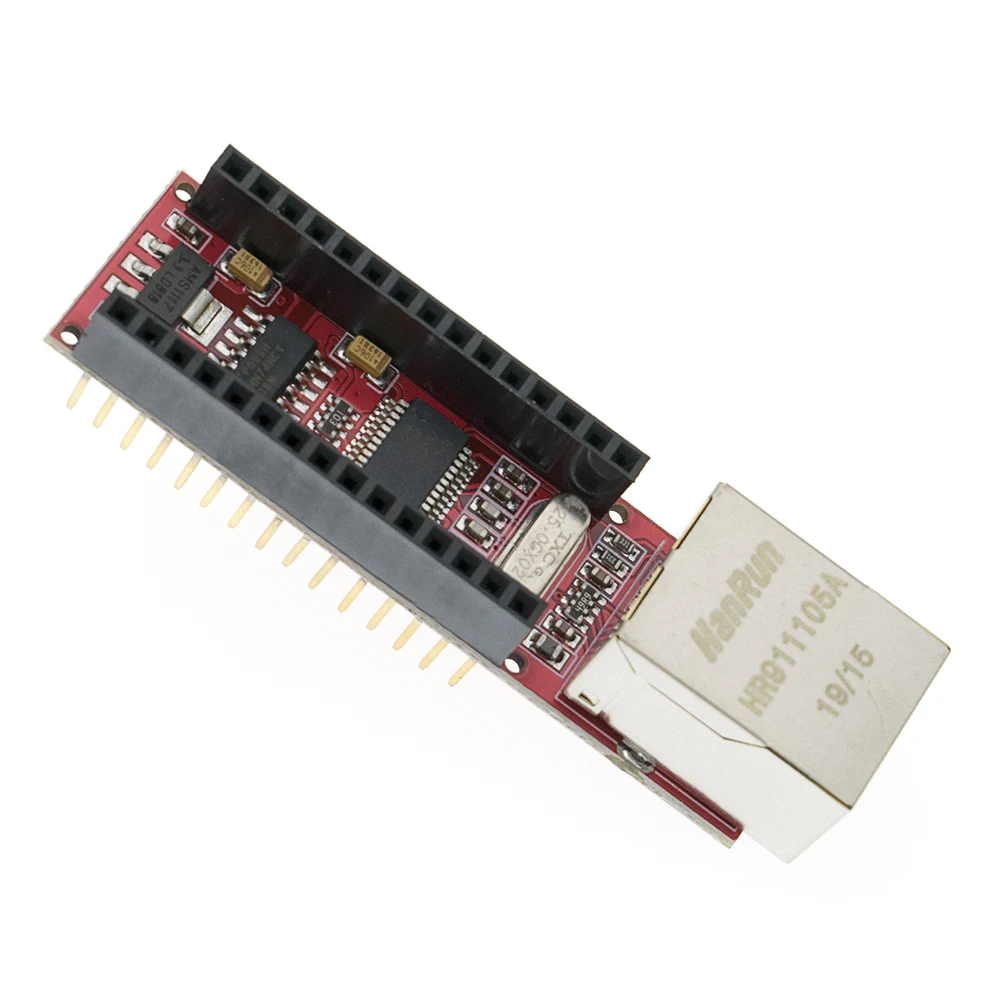

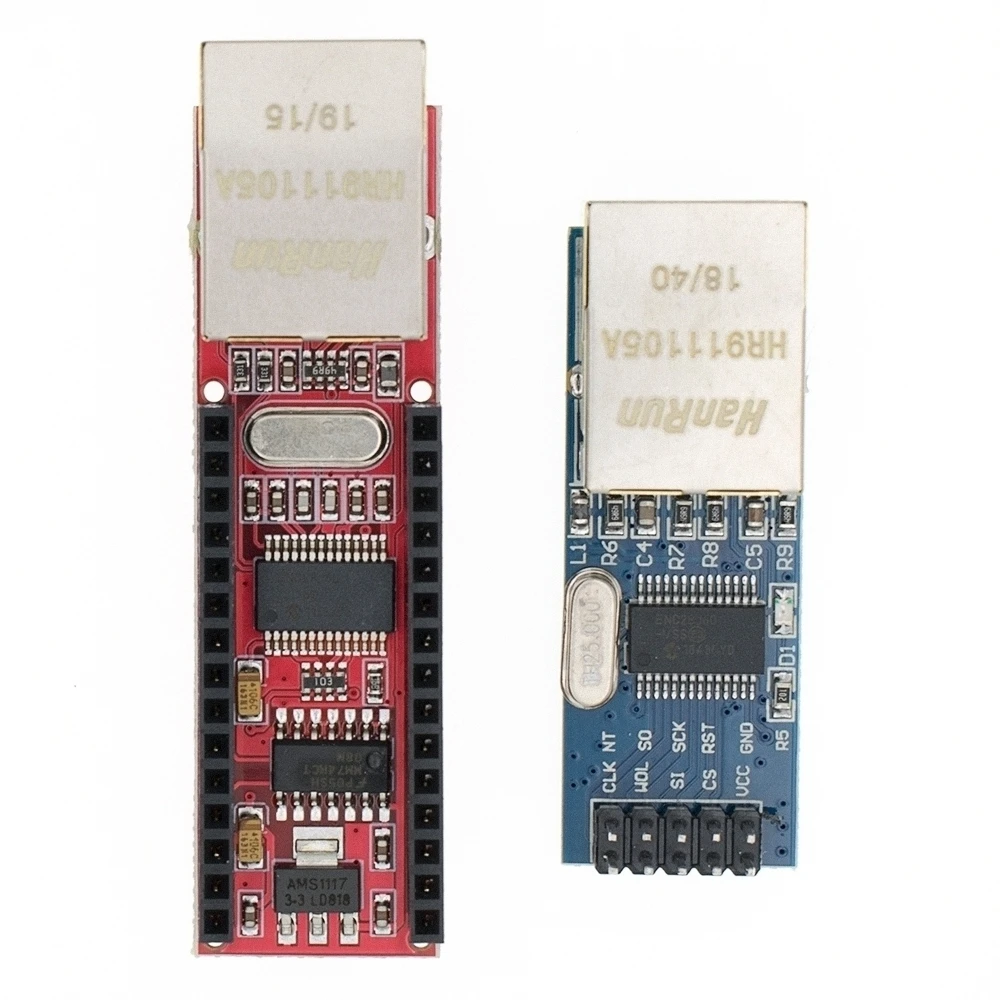

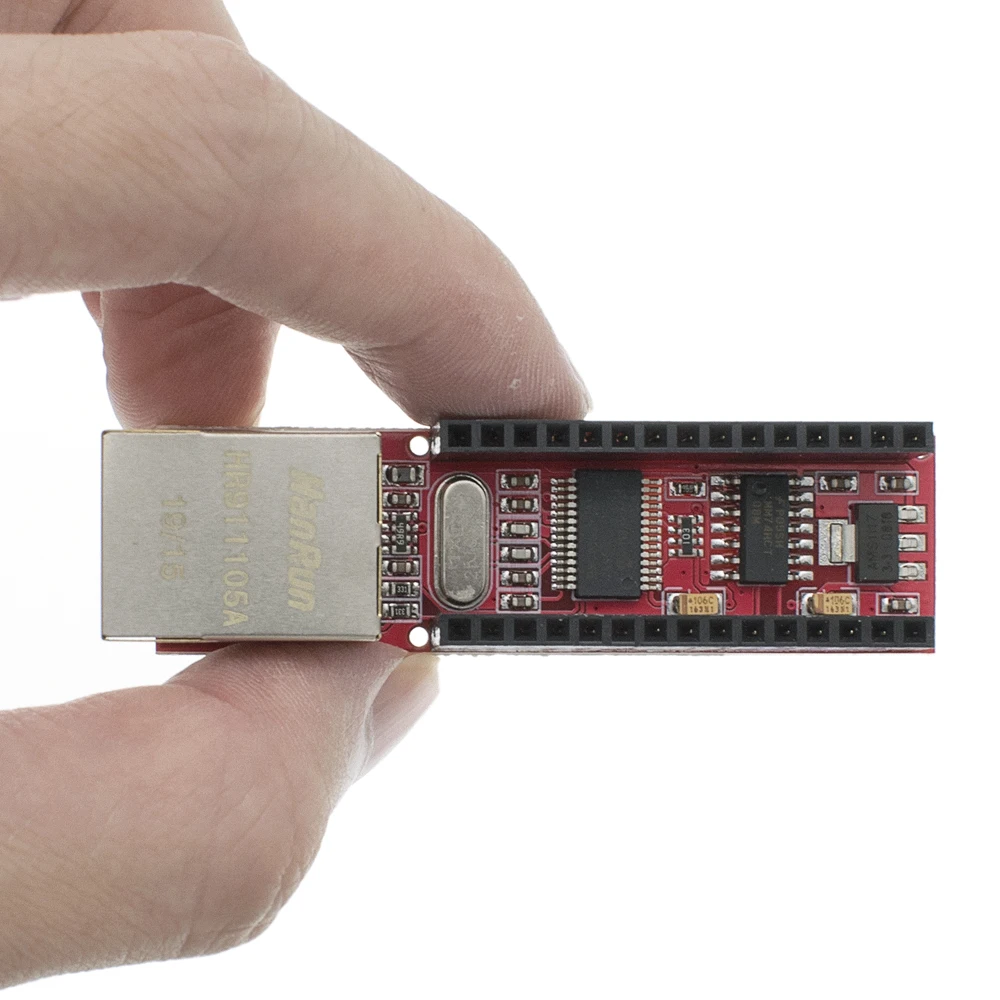

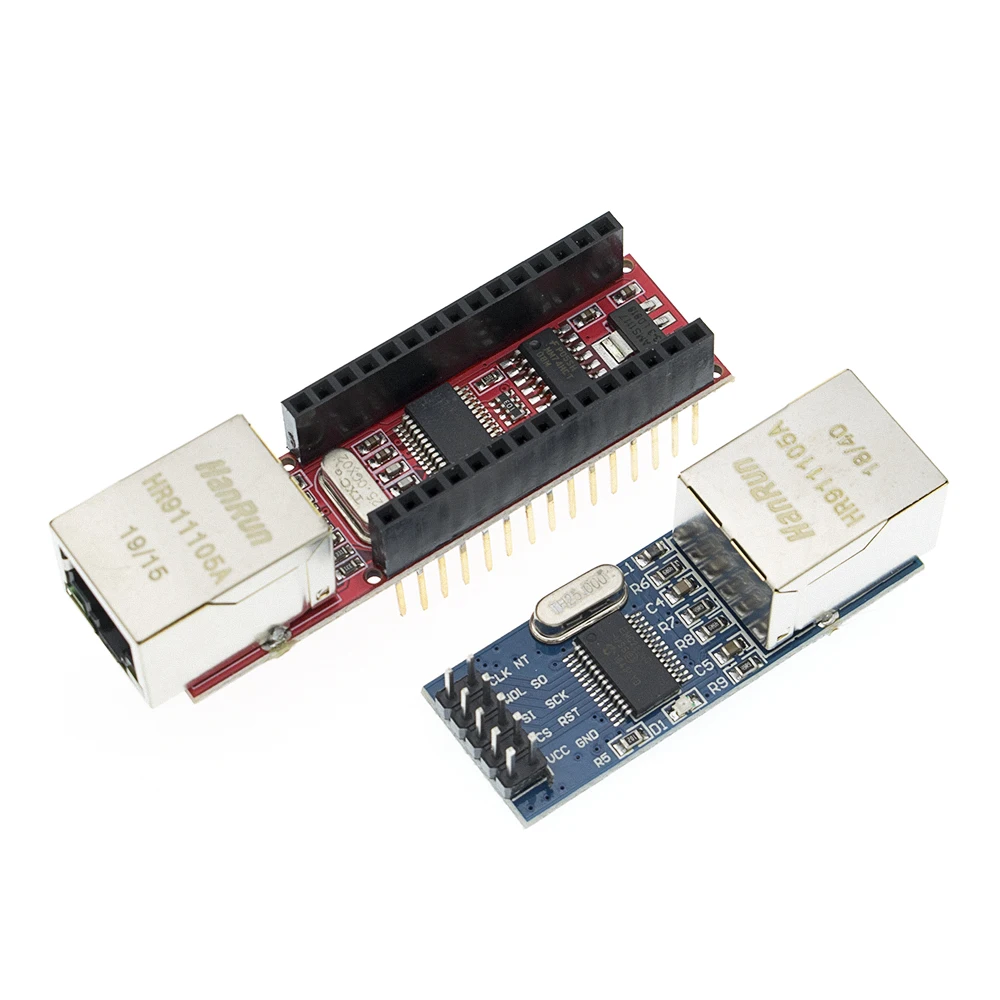

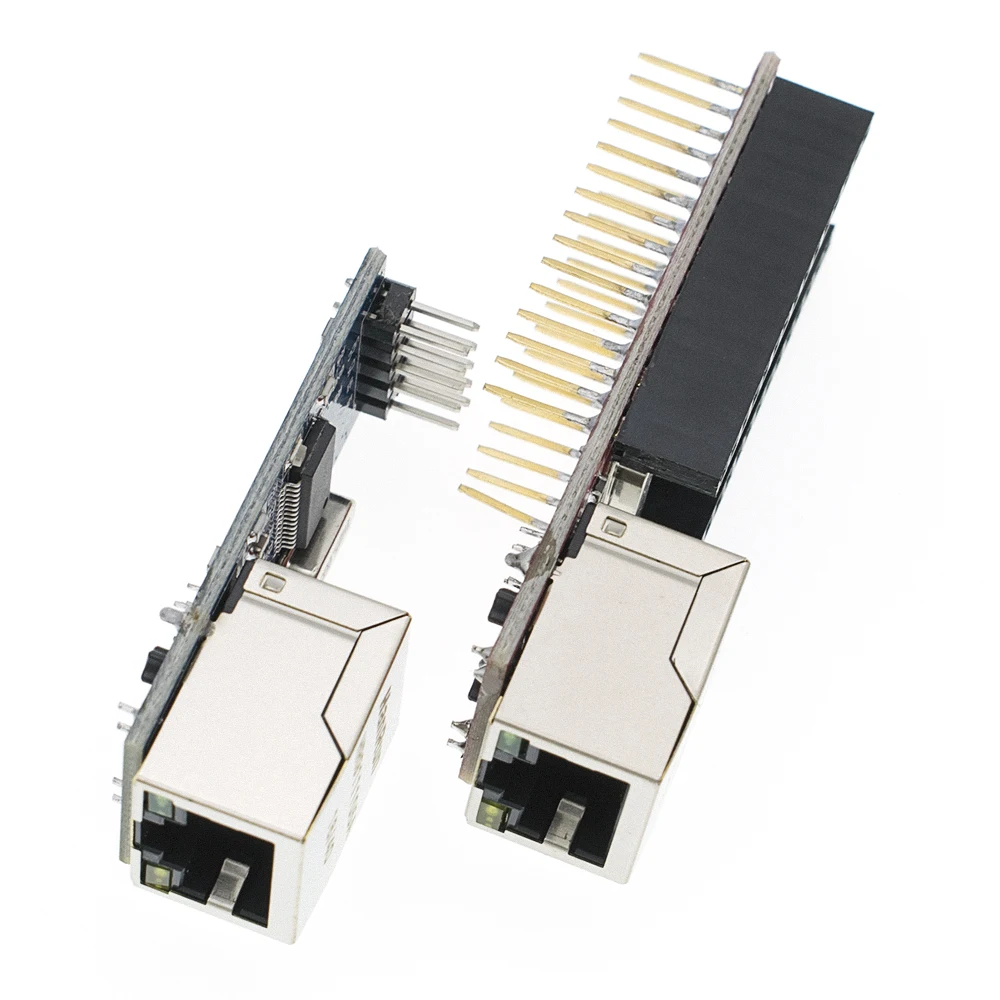

Мини-сетевой модуль ENC28J60 Ethernet ShieldEthernet Shield для интерфейса Nano SPI LAN

ENC28J60 LANОписание товара:

Совершенно новый и высокое качество.

Чип-плата ENC28J60-I/SO.

Плата с кристаллом 25 МГц.

Плата сетевого интерфейса HR911105A.

3,3 V источника питания pin-код.

Размеры: 5,9 см x 3,5 см-2,32 дюйма x 1,38 дюйма.

Напоминание о отладке:

1, ip-адрес компьютера к сетевому сегменту и модулю, таким как IP модуль 192.168.1.2, IP компьютерный набор: 192.168.1.3; 192.168.1-это 3 секции;

2, пересекайте сетевой кабель, подключенный к пасти сетевого модуля компьютера и рта; (то есть, кабельная сеть 1 3,2 крест, а затем не понимаю, что есть фотографии Baidu);

3. Модуль и соединение MCU должны обратить внимание на надежное соединение каждой линии (поверхность даже не подключена к хорошему);

4, и MCU порт IO, чтобы подтвердить, что это правильно;

5, программа перекомпилирует, загружает, подтверждает, нужно ли скачать! STM32 и 51 IO

Инструкции по проводке:

############ STM32 соединение ##########

STM32f103VBT6 ENC28J60 модуль или другой stm32

PC10 ----------- сброс

PC12 --------- CS/PC12 выдвижной выходной режим

/SPI1-

PA5 ----------- режим SCK/выход

PA6 ----------- режим SO/вход

PA7 ----------- режим SI/выход

#51 микроконтроллер ###########/---------------------------------

Измените ip-адрес и MAC-адрес в uipopt.h

192.168.1.100

/Конфигурация порта spi.h.

STC12C5A60S2 DIP OSC: 18,432 Msbit CSN = P1 ^ 0; /28J60 -- CS (SS)

Sbit SIN = P1 ^ 1; /MOSI

Sbit SON = P1 ^ 2; /MISO

Sbit SCKN = P1 ^ 3; /SCK

Sbit RSTN = P1 ^ 4; /RST

Sbit INTN = P3 ^ 3; /INT

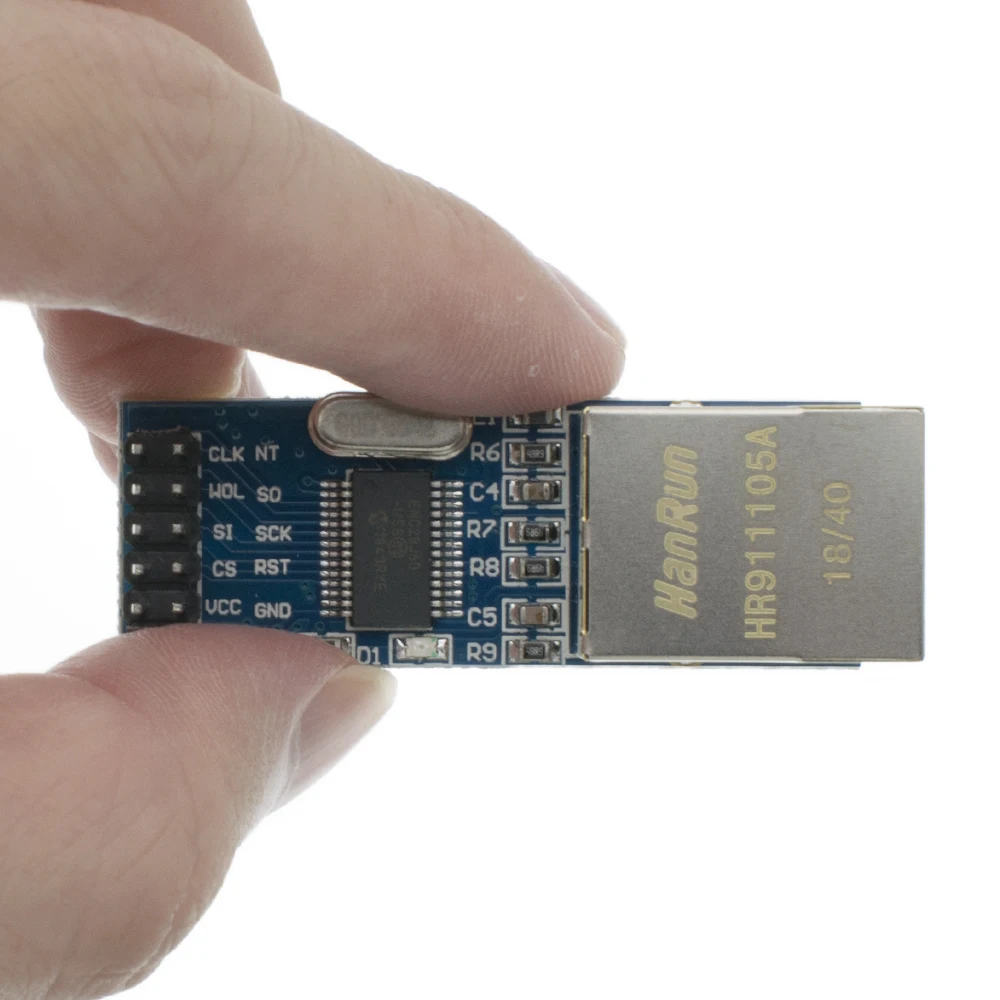

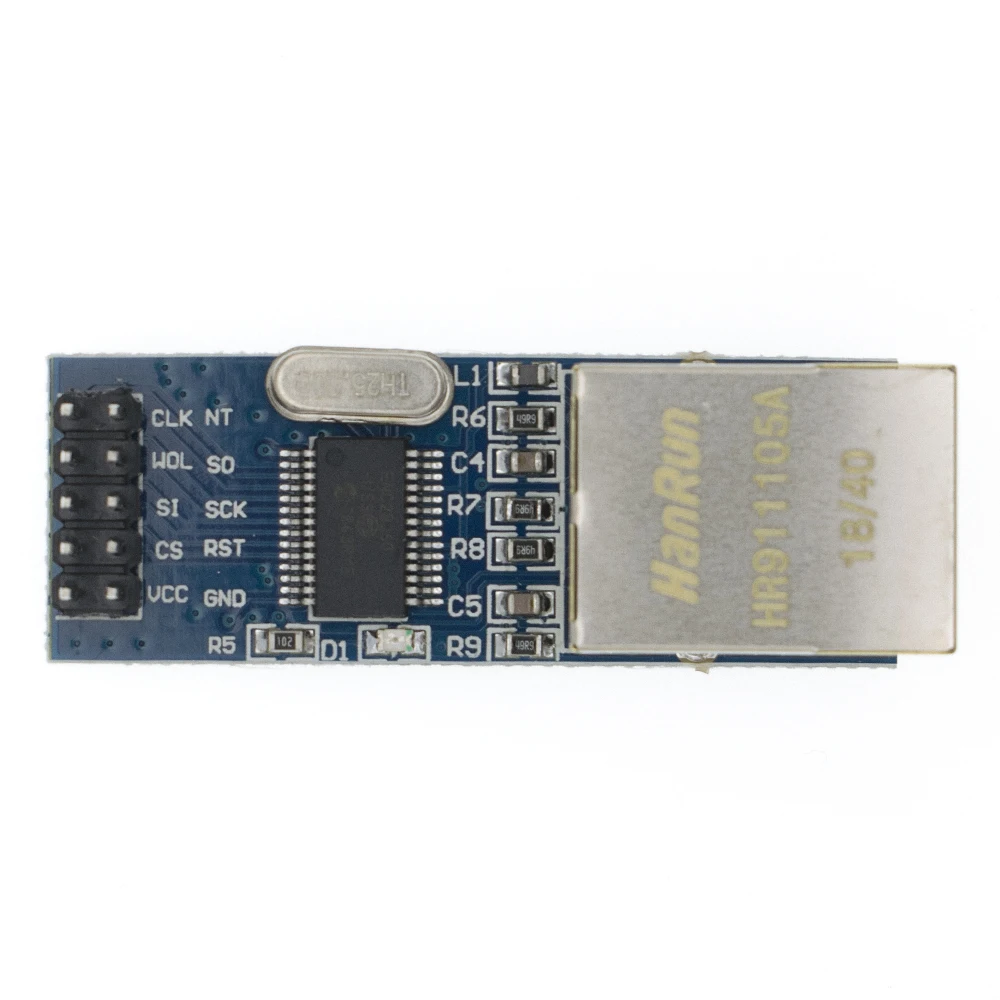

ENC28J60 MiniОписание товара:

1. Чип-плата ENC28J60/SS.2. Плата 25 МГц кристалла.3. Плата сетевого интерфейса HR911105A.4. 3,3 V источника питания pin-код.
