Введение:
HV2-SE разработан на основе оригинальной схемы усилителя наушников HA5000. ZERO-ZONE имеет оригинальную схему с повторной гравировкой HA5000, поэтому он может проектировать схему HV2-SE вместо некоторых копировальных продуктов от других поставщиков. Из-за большого общего размера оригинальной версии HA5000 требуется множество перемычек, пошаговая отладка, И маленькие резисторы 0,125 Вт и транзисторы на входном уровне становятся все более редкими на рынке, и даже близкие значения сопротивления очень трудно найти.
Таким образом, ZERO-ZONE кастрировал исходную цепь напрямую, оставив только основную цепь для разработки HV2-SE работы, чтобы сделать его большим количеством игроков. Если у вас все еще есть сильное чувство HA5000, вы можете перейти в мой магазин, чтобы купить оригинальную перегравированную версию PCB HA5000.
HV2-SE Технические характеристики:
1. Миниатюрность: оригинальная супер большая печатная плата уменьшается до текущего маленького размера 100 мм * 100 мм, чтобы соответствовать различным маленьким шасси.
2. Изменить форму двойного отдельного блока питания. После модификации необходим только один трансформатор + выпрямительный мост для фильтрации и стабилизации источника питания для двухканального, что снижает затраты на инвестиции.
3. Измените оригинальный метод электронной фильтрации на трехклеммную стабилизацию напряжения для подачи питания на этап ввода и этап усиления напряжения, а пульсационный фактор ниже.
4. Оптимизируйте источник постоянного тока первого уровня, оптимизируйте Регулируемый однотрубный источник постоянного тока JFET к двухконтурному источнику постоянного тока и установите ток до 1 мА на трубу, что соответствует оригинальному станку, уменьшая шаги отладки.
5. Отменить Соединительный конденсатор входной части, прикрепленной к оригинальной машине, и сохранить чистый прямой ввод пары. После сравнения, чистый прямой ввод пара имеет более прямое качество звука и меньше шума.
6. Сохраните оригинальные характеристики, используйте AB резисторы из углеродистой пленки для ввода сигнала и отзывы.
7. Измените этап привода на C3421-A1358 с более высоким током.

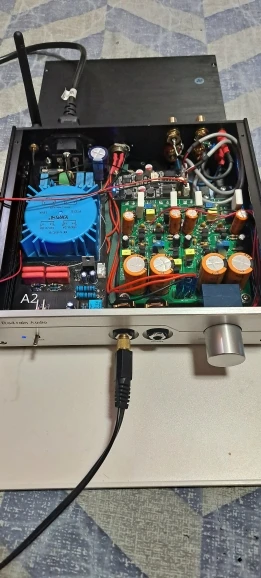

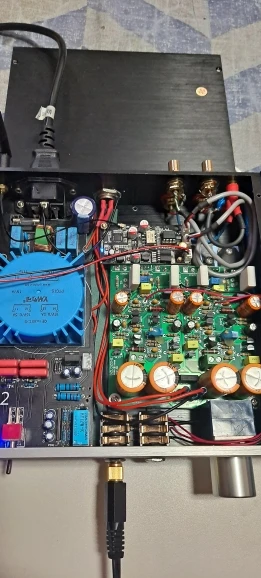

Входное напряжение: AC 15v--0--15в (трансформатор не менее 30 Вт), рекомендуется трансформатор R-Core.

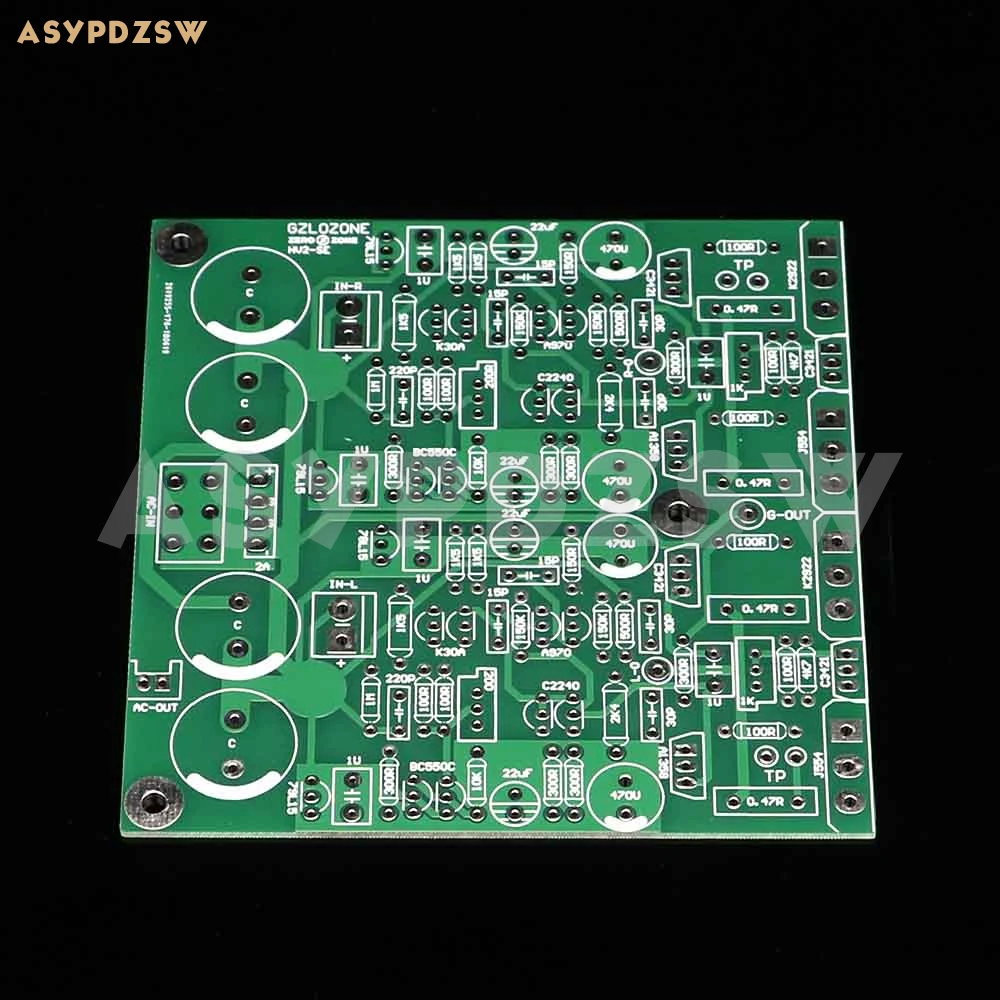

Размер печатной платы: 100 мм * 100 мм

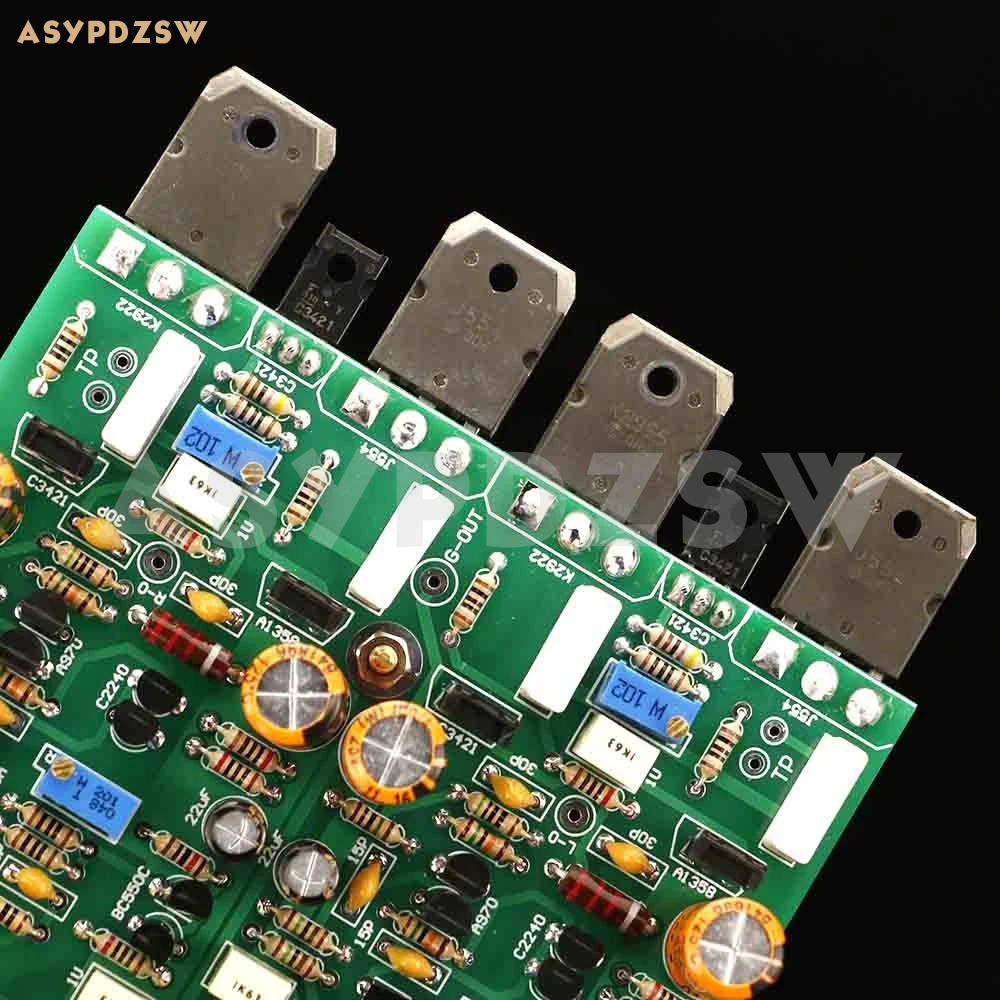

Метод отладки набора «сделай сам»: (выходной транзистор, ток 100 мА)
1. Измерьте две точки TP, настройте Регулируемое сопротивление 1K, чтобы напряжение двух точек TP составляло 47 мВ.
2. Измерьте среднее напряжение и настройте 100R Регулируемое сопротивление, чтобы сделать среднее напряжение близко к OmV.
Примечание 1: выходной транзистор-это старая трубка от оригинального разобранного станка.
Примечание 2: у нас есть PCB или DIY набор или готовая доска(Опционально)

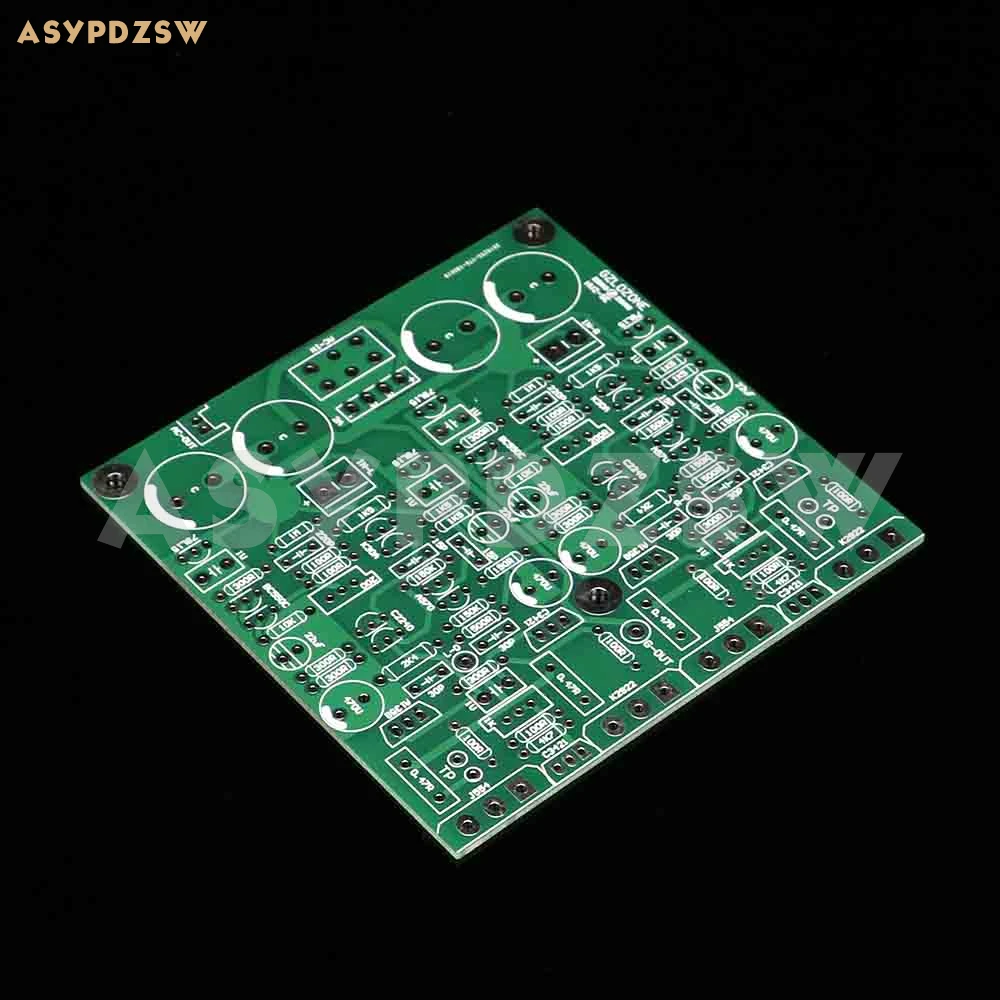

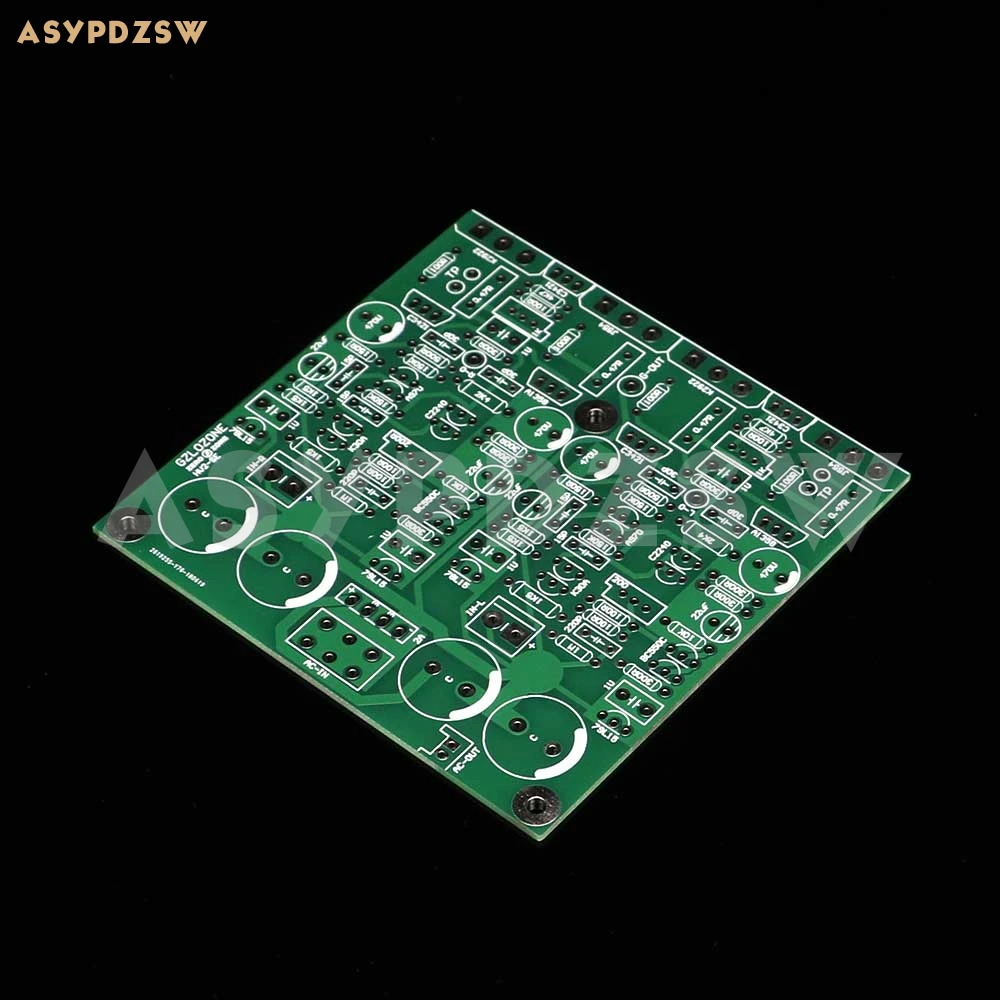

◆ PCB ---- голая плата PCB без каких-либо деталей.

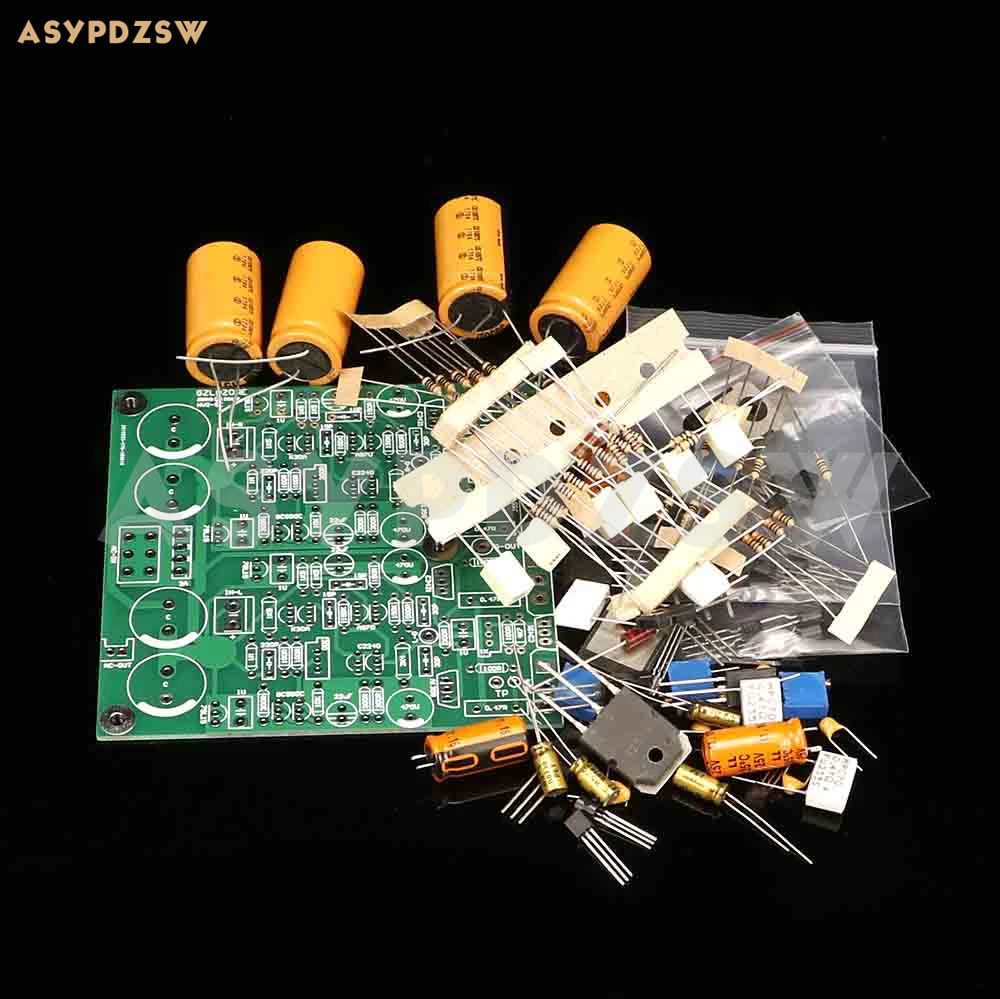

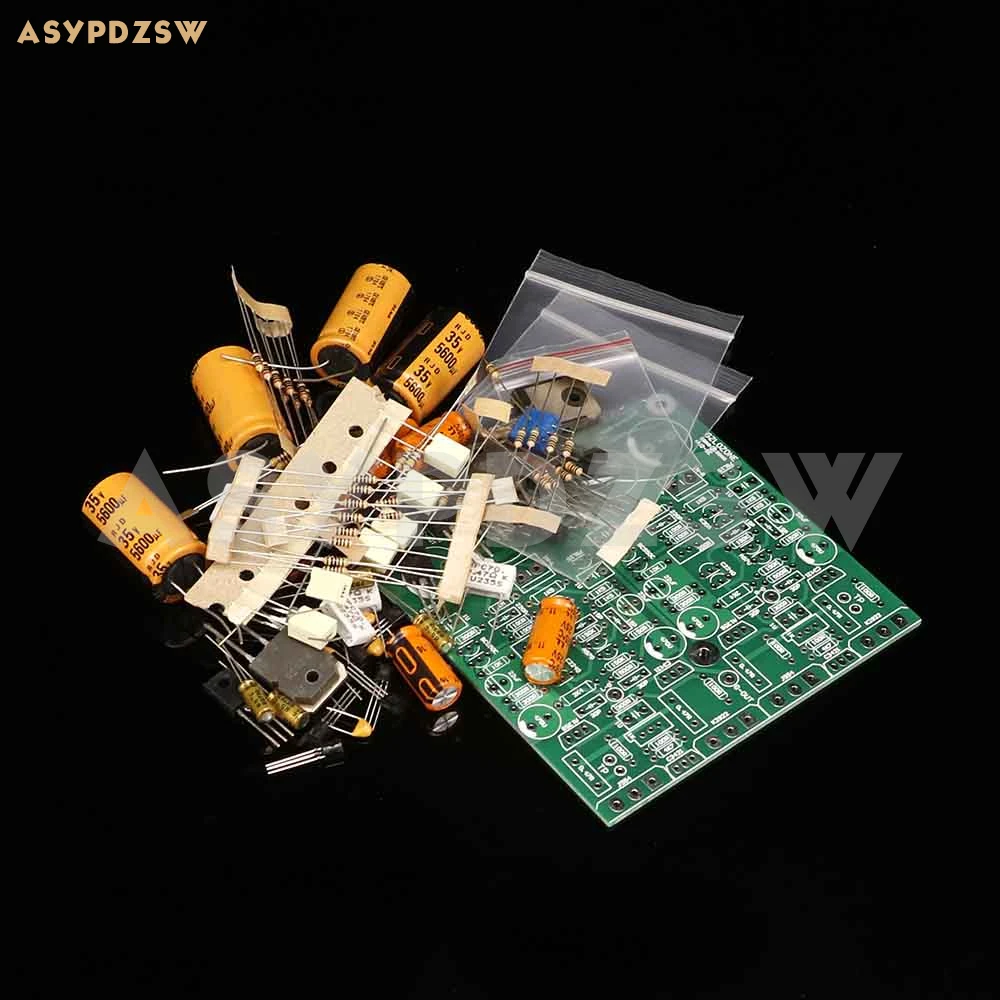

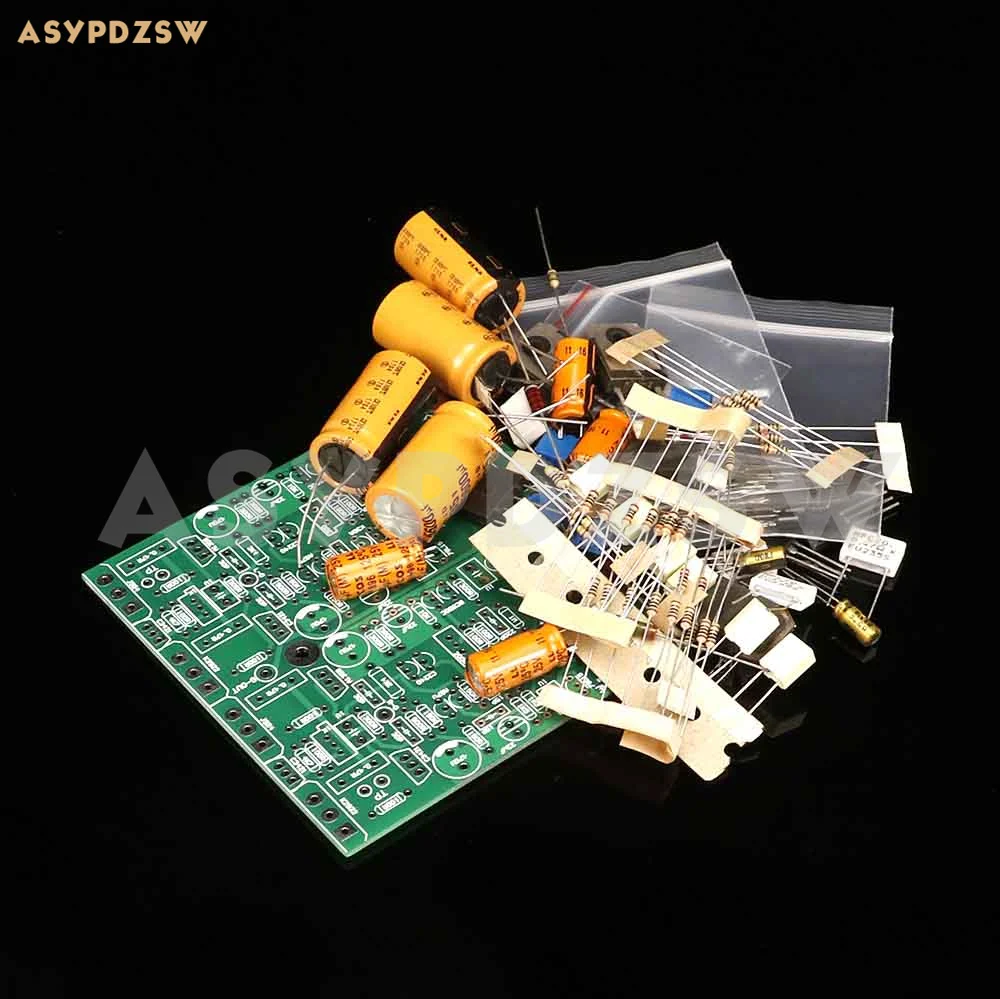

◆ DIY kit ---- все детали нужно припаять и проверить его.

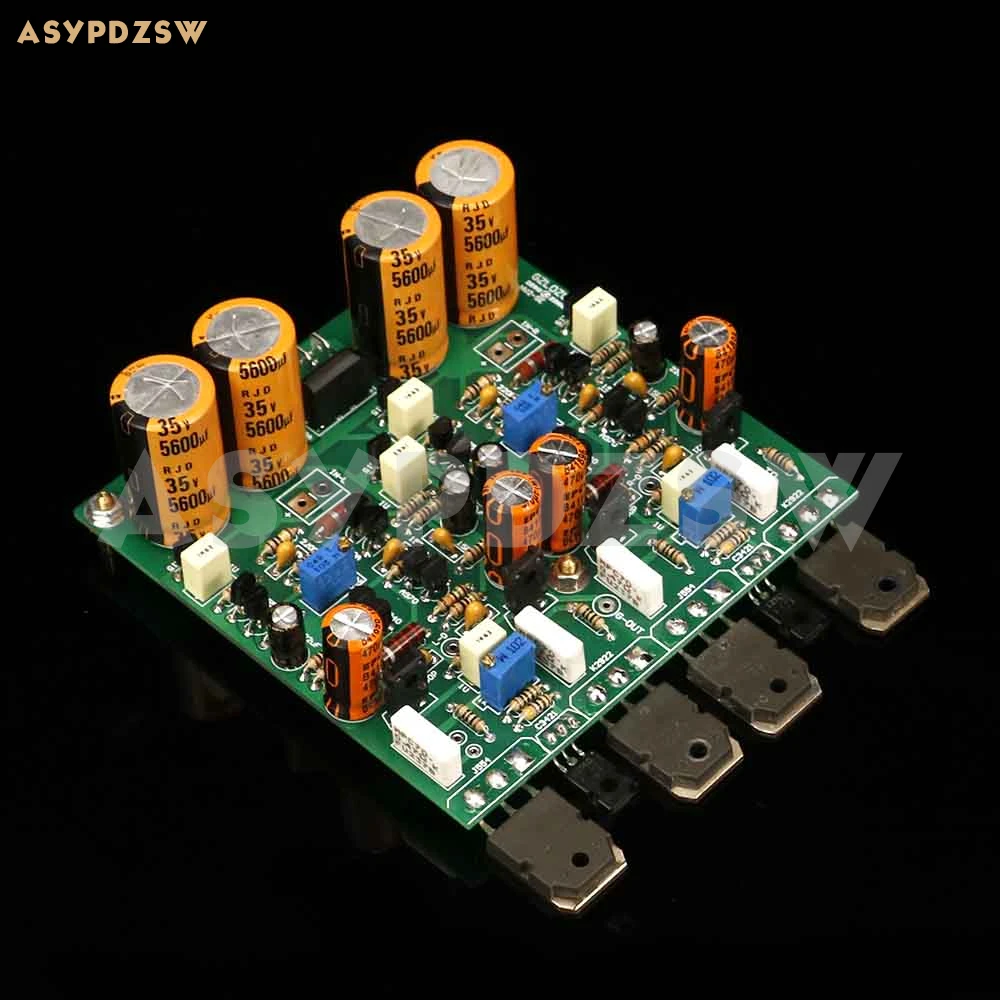

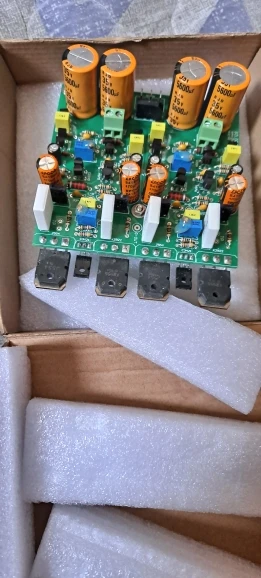

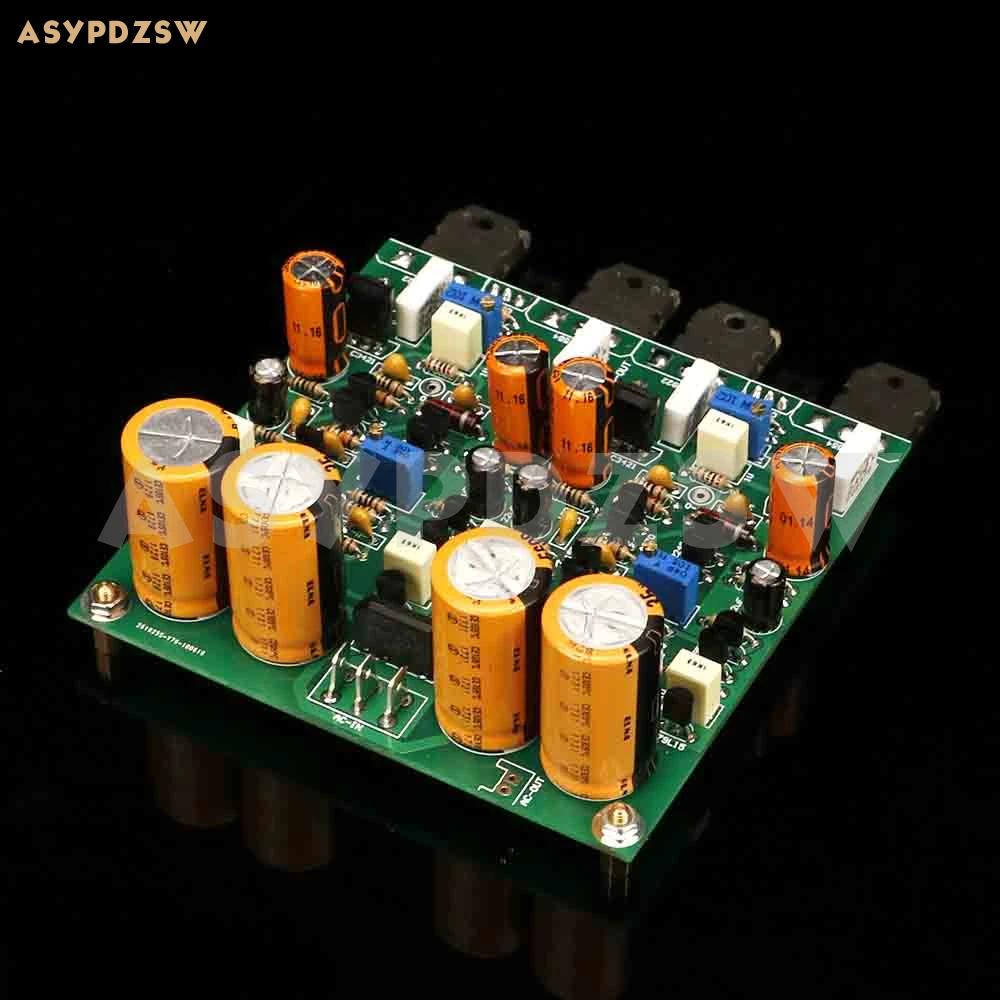

◆ Готовая доска ---- все детали были сварены и протестированы ОК.
