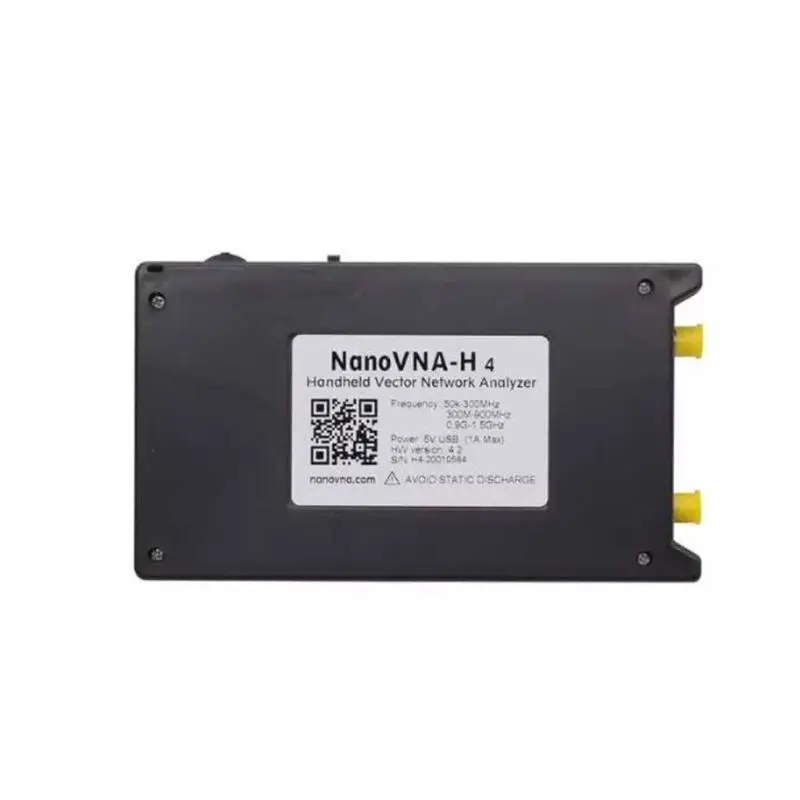

4 дюйма 50 кГц-1,5 ГГц Векторный анализатор веб-NanoVNA-H4 анализатор антенны коротковолновое U4LA

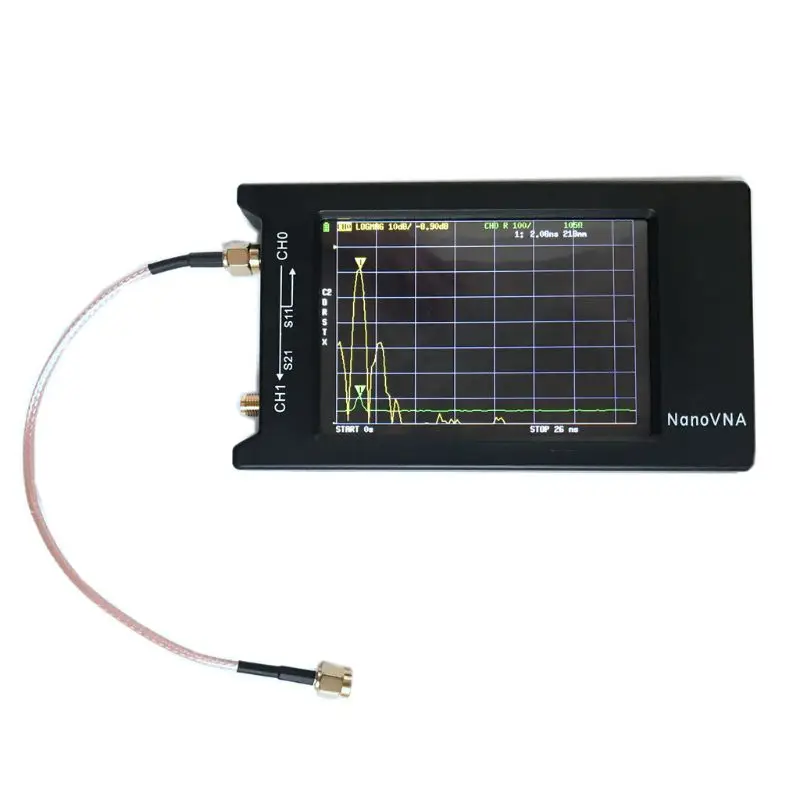

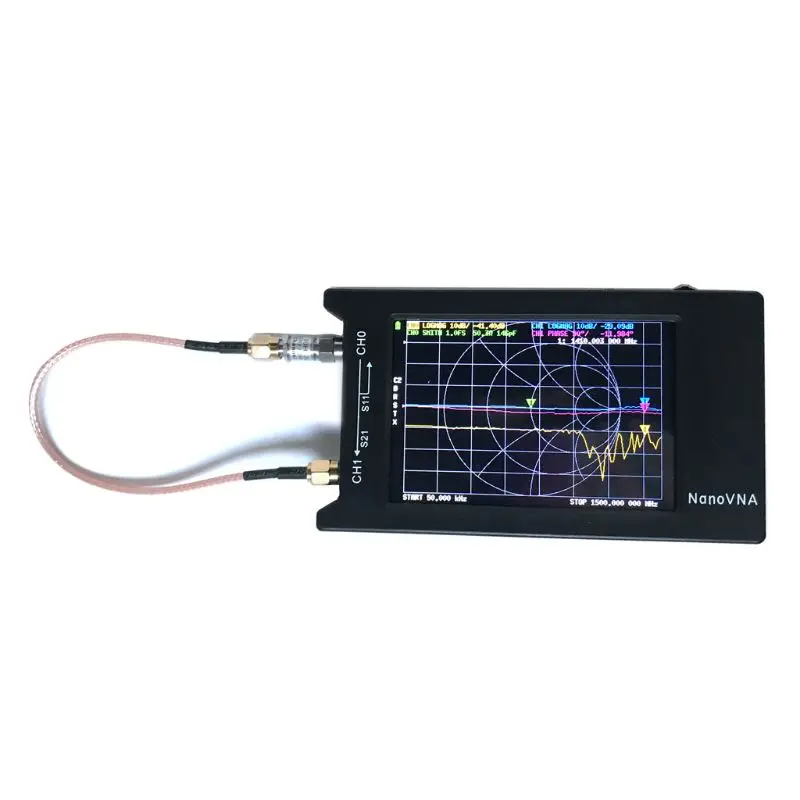

100% новый и высокое качествоOOTDTYОсобенности:4-дюймовый полный вид ЖК-дисплей экран, с добавлением DC затемнения, может быть видно более четко при использовании на открытом воздухе. Более комфортное использование в помещении.Мост был оптимизирован для того чтобы в полной мере использовать гармоник Si5351 и 5th гармонические теперь может использоваться для измерения до 1,5 ГГц.Когда используется основная волна, выходной уровень CH0 увеличивается до 0dBm, и измерение отражения является более точным.Предыдущая аномалия Nanovna-H около 6 МГц была решена.Воспроизводит дизайн цепи управления питанием, еще больше уменьшает шум источника питания, уменьшает помехи источника питания USB, уменьшает зарядный ток и защищает аккумулятор.Оптимизированная схема печатной платы, рассчитанная на аккумулятор 1950 мАч, используется более 8 часов.Интерфейс UART предназначен для облегчения расширения DIY.Легкий корпус ABS обеспечивает хорошую защиту устройства.Спецификация:Частота измерения: 50 кГц ~ 1,5 ГГцВыход RF: 0dbm (± 2 дБ, основная волна)Точность частоты: <2ppmСтабильность частоты: <0,5 ppmДиапазон измерения: 70dB (50 кГц-300 МГц), 60dB (300 м-900 МГц), 40dB (0,9 г-1,5 ГГц) Возможность расширения прошивки)(Примечание: обратите внимание на ошибку, вызванную нелинейным преобразованием фундаментальной волны при использовании гармонических измерений.)Порт SWR: <1,1Дисплей: 4in TFT (320x480)Интерфейс USB: режим связи USB type-C: (серийный)Питание: USB 5V 200mA, встроенный 1950mAh батарея, максимальный зарядный ток никель-металл-1AКоличество калибровочных точек: 101 (фиксированное)Количество точек сканирования: 101 (фиксированное)Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5Измерение s-параметров, коэффициента стоящей волны напряжения, фазы, задержки, диаграммы Смита, анализа времени домена, и т. Д.Материалы: металл + АБСРазмер посылка: app.24x14x3cm/9.45x5.51x1.18inЦвет: как показано на фотографииКоличество: 1 комплектПримечание:Возможны отклонения в 0-1 см вследствие измерений вручную. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!Посылка включает в себя:1 x NanoVNA главного блока (в том числе 4 дюймовый сенсорный экран, 1950 мАч аккумулятор)2x15 см SMA штекерные RG316 RF кабелиРазъем SMA Female-1 шт.1 х SMA простой калибровочный набор короткий1 х SMA простой калибровочный Набор Открытый1 x SMA Простая калибровка набор нагрузки1 кабель для передачи данных USB Type-CКабель Type-C-1 шт. (демонстрация других аксессуаров на изображении не включена.)
