Диапазон более 2 км, 5,8 ГГц, 2 Вт, TS582000, 5,8G, 2000 МВт, 8 каналов, видео, AV, аудио передатчик

Более 2 км Диапазон 5,8 Ghz 2W беспроводной FPV передатчик TS582000 5,8G 2000MW 8CH видео AV аудио Отправитель

Характеристики коробки передач

Выходная мощность: 2000 МВт

Рабочее напряжение: 8-25 в (2S-6S)

Рабочий ток: 800 мА (12 В тестирование)

Канал: 24CH

Формат видео: NTSC/PAL

Выходное напряжение: 5 В/Входное напряжение (выбор перемычки)

Интерфейс антенны: SMA (внутренний штифт внешней резьбы)

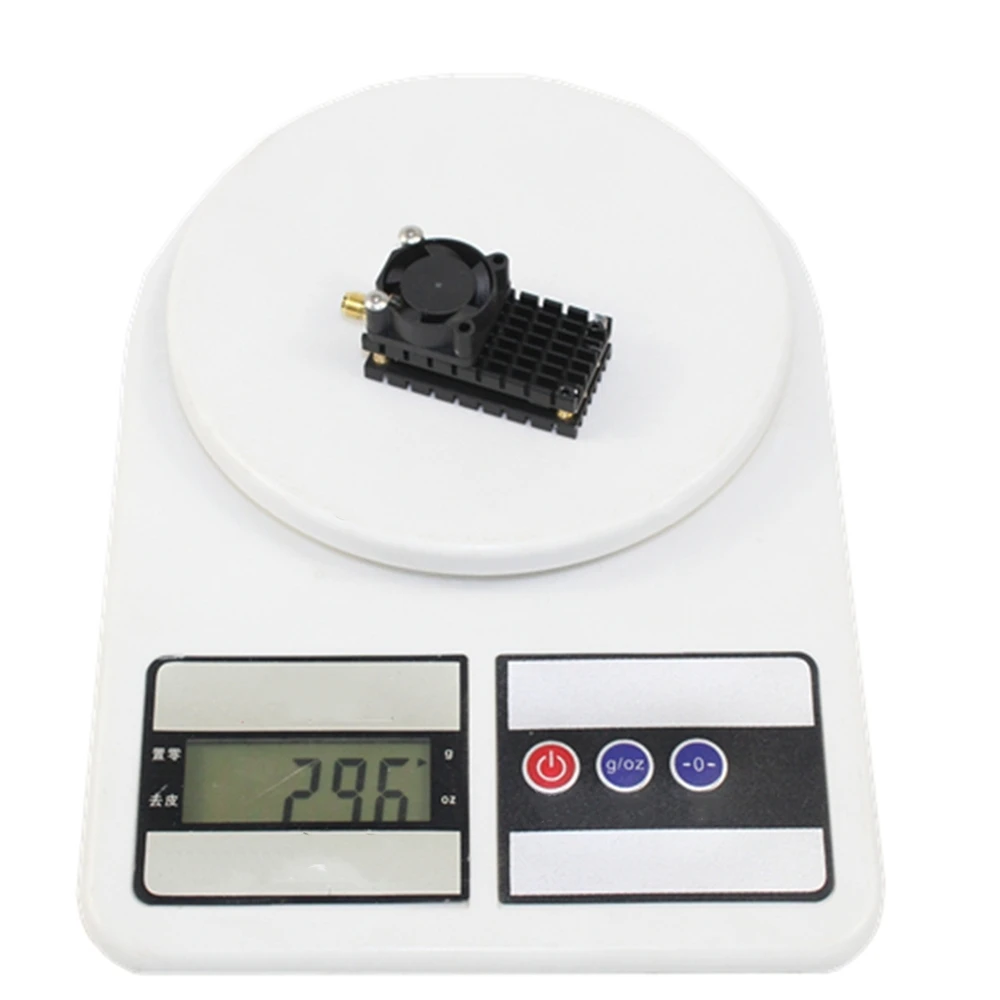

Вес: 30 г

Выходное напряжение

Два выходного напряжения, он может поставлять питание до 5 В и камер с широким напряжением, выбирать выходное напряжение через трехточечную перемычку и проверять схему проводки для получения подробной информации об эксплуатации. 1. Перемычка коротка замыкается до двух точек справа, и выход составляет 5 в это время. 2. Перемычка коротка замыкается влево в две точки, а входное напряжение источника питания в это время выводится.

Три схемы фактической Схемы проводки

Схему проводки 1: она подходит для микро-камера с напряжением 3,3-5 В и силе тока меньше, чем 100mA. Если нет условий для проверки того, что камера соответствует вышеуказанному напряжению и условиям тока, этот метод проводки запрещен, в противном случае существует большой риск повреждения передатчика.

Схема проводки 2: подходит для камеры с широким напряжением 5-25 в, и эта схема универсальна.

Схема проводки 3: подходит для камеры схемы 2, которая не может использоваться, когда напряжение низкое и схема 1 не может использоваться, когда ток высокий, например, движущаяся камера. Эта схема проводки универсальна и в основном применима ко всем камерам. Недостаток в том, что проводка немного сложнее.
