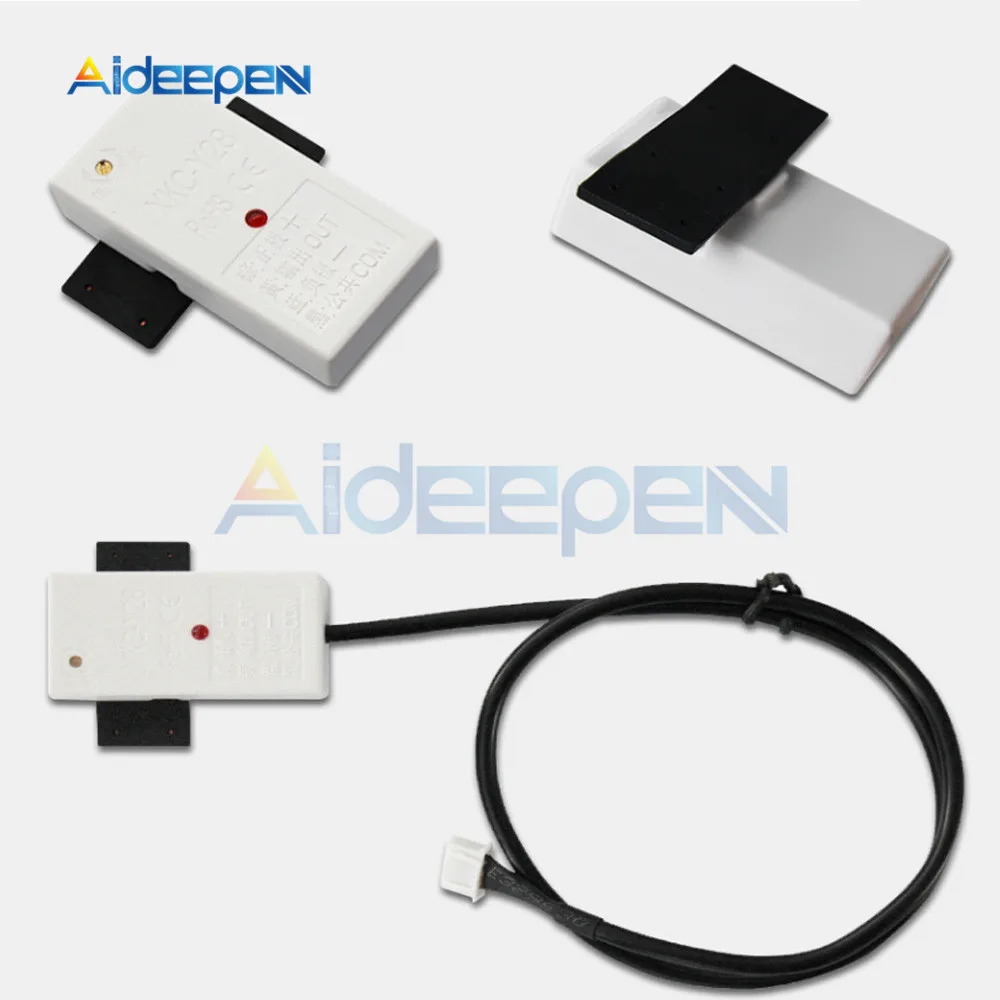

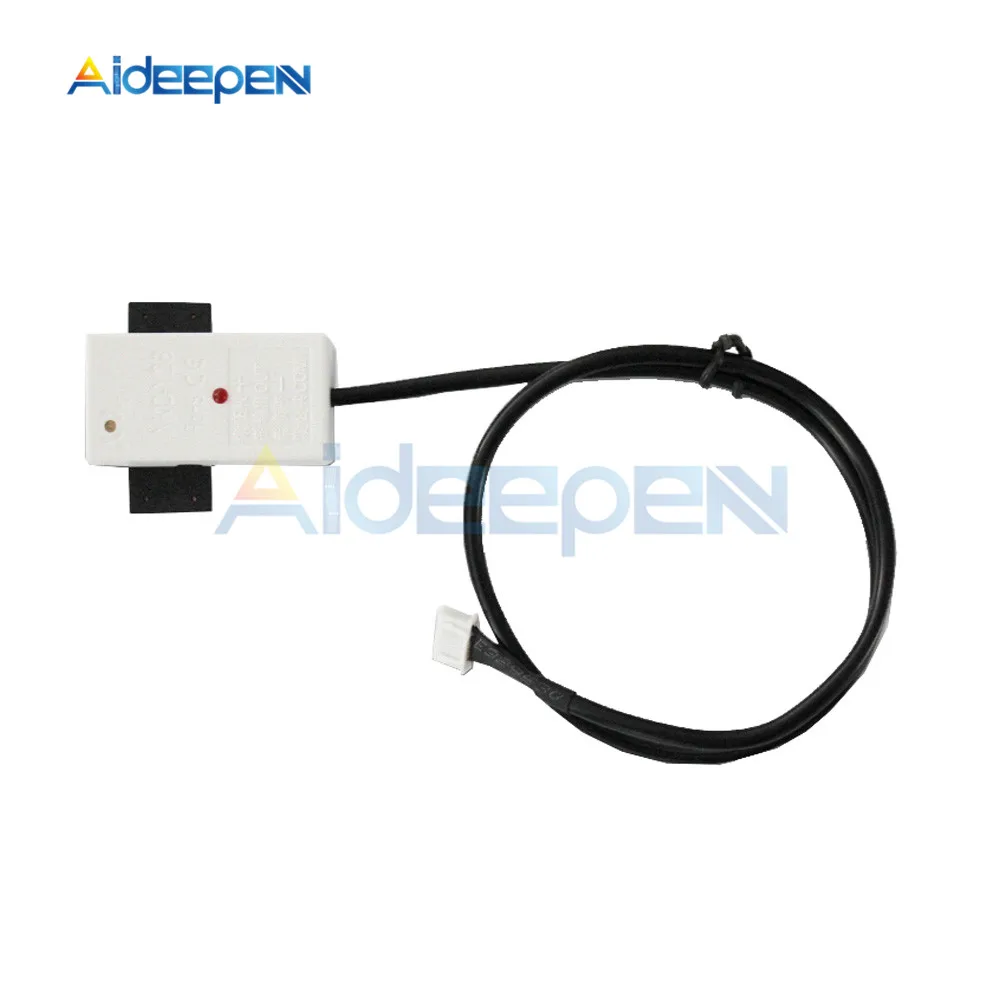

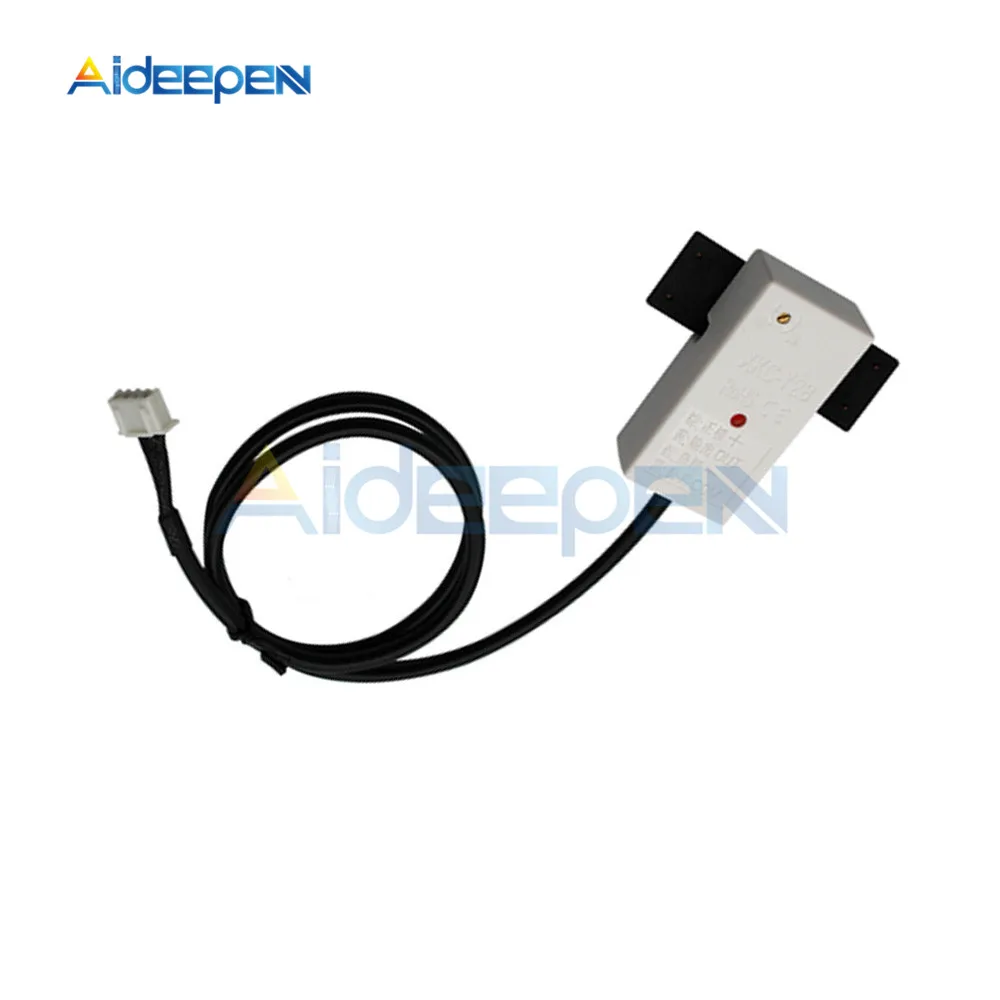

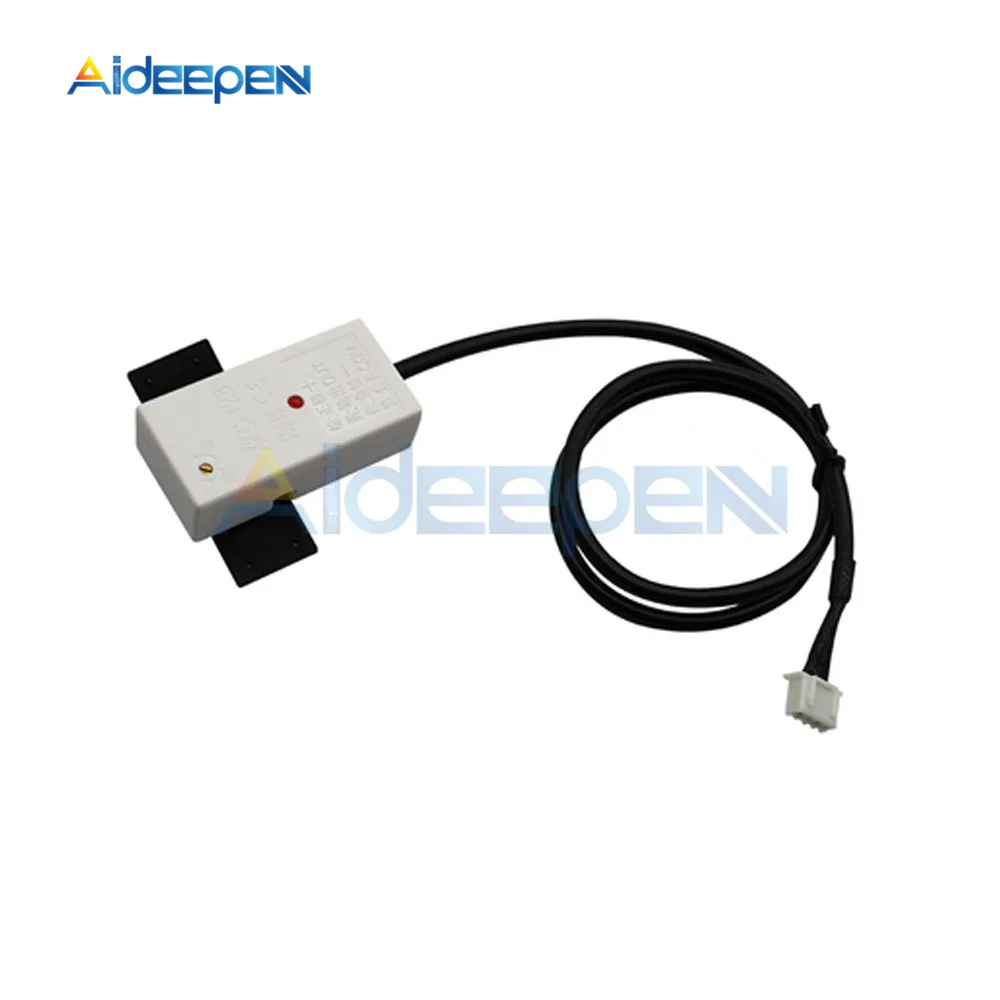

Постоянный ток, 5 В, 12 В, 24 В постоянного тока, XKC-Y28-NCбез бесконтактный датчик уровня жидкости Сенсор обнаружения уровня воды переключатель уровня воды Сенсор уровня жидкости Сенсор

Описание:

Интеллектуальный бесконтактный датчик уровня жидкости (далее-датчик уровня жидкости) использует передовую технологию обработки сигналов и высокоскоростной чип обработки сигналов, который прорывается через влияние толщины стенок контейнера и реализует истинный Бесконтактный уровень жидкости в закрытом контейнере. Обнаружение контакта. Датчик уровня жидкости (зонд) устанавливается на верхнюю и нижнюю стороны внешней стены контейнера, который будет измеряться (высокий и низкий уровень жидкости), И неметаллический контейнер не нужно открывать, и установка проста и не влияет на производство. Он может обнаруживать уровень различных токсичных веществ, сильных кислот, сильных щелочей и различных жидкостей в герметичных контейнерах высокого давления. Датчик уровня жидкости не имеет особых требований к материалу жидкостной среды и контейнера и может быть широко использован.

Продукты XKC-Y28-NO/NC специально разработаны для неметаллических труб (наружный диаметр трубы D≥ 11 мм) или обнаружения уровня жидкости в плоском контейнере. Эта серия датчиков уровня жидкости имеет два интерфейса выхода сигнала, которые являются реле, как правило, открытый выход и реле, как правило, закрытый выход;

Обычно открытый выходной интерфейс-Модель: XKC-Y28-NO (5 В), (12 В), (24 В)

Нормально закрытый выходной интерфейс-Модель: XKC-Y28-NC (5 В), (12 В), (24 В)

Характеристика:

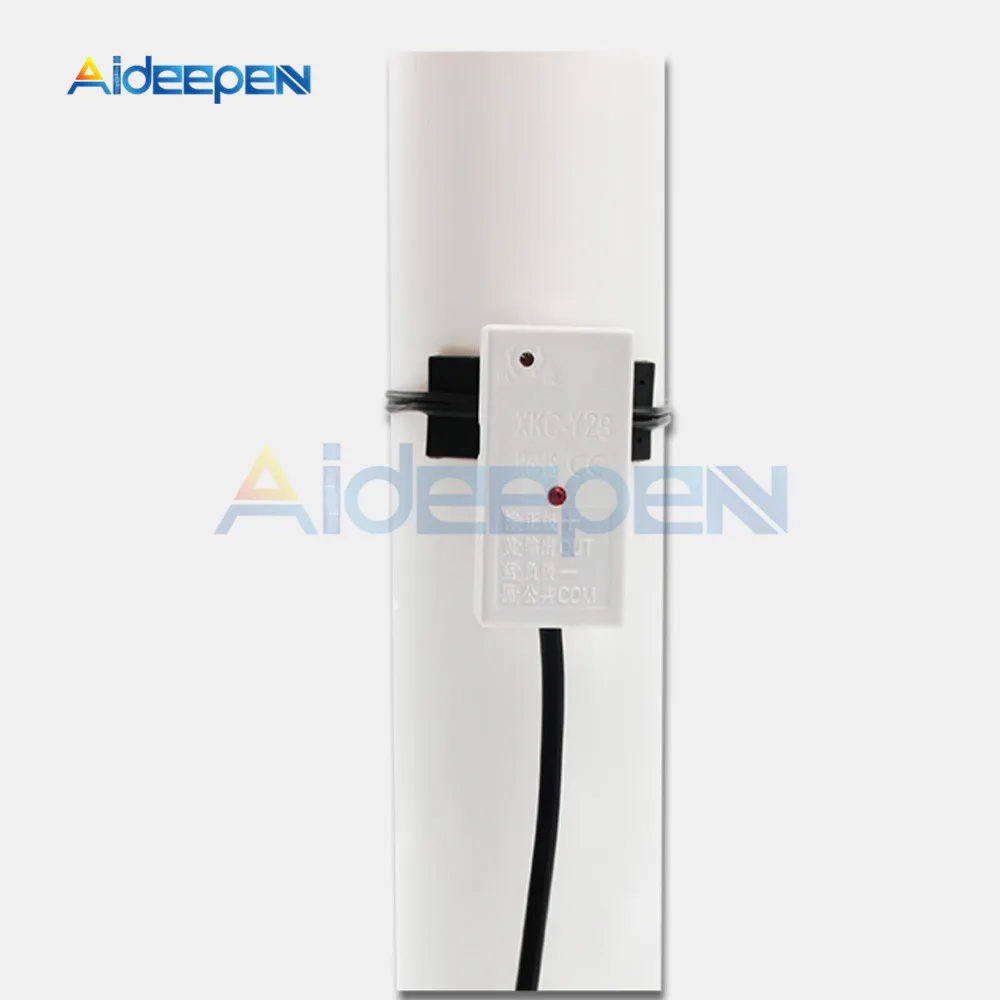

Датчик XCK-Y26-NO/NC, подходит для неметаллических труб (наружный диаметр трубы D≥ 11 мм) или плоских контейнеров без прямого контакта с жидкостями, не подвержен коррозии сильными кислотами, щелочью и другими коррозионными жидкостями и не подвержен воздействию накипи или других примесей.

Интеллектуальная Регулировка уровня жидкости и функция памяти уровня жидкости, режим отображения состояния уровня жидкости, может реализовывать Многоточечное соединение серии.

Обнаружение является точным и стабильным, и уровень кипящей воды может быть обнаружен.

Чистая структура электронной цепи, немеханический режим работы, стабильная производительность и долговечность.

Высокая стабильность, высокая чувствительность, сильная способность анти-помех, без внешних электромагнитных помех, специальная обработка частотных помех и общих помех, чтобы быть совместимыми со всеми 5 В, 12 В, 24V Адаптеры питания на рынке.

Прочная совместимость, проникающая в различные неметаллические контейнерные трубы, такие как пластик, стекло, керамика и другие контейнеры, чувствительная толщина стенки трубы до 20 мм; подходит для определения уровня жидкости различных изогнутых, дуговых, цилиндрических контейнеров или труб.

Напряжение может быть выбрано (5 В, 12 В, 24 В), подходит для подключения различных схем и приложений продукта.

Рабочая теория:

Интеллектуальный бесконтактный датчик уровня жидкости использует чувствительную емкость воды для обнаружения наличия жидкости. Когда рядом с датчиком нет жидкости, датчик имеет определенную статическую емкость на землю из-за распределенной ёмкости на датчике. Когда уровень жидкости медленно поднимается и приближается к датчику, паразитная емкость жидкости будет соединена с этой статической емкостью, что делает значение емкости датчика больше, И измененный сигнал ёмкости затем входит в IC управления для преобразования сигнала. Емкость преобразуется в изменение определенного электрического сигнала, а затем для определения и определения степени этого изменения используется определенный алгоритм. Когда изменение превышает определенный порог, считается, что уровень жидкости достиг точки обнаружения.

Параметр:

Товар

Параметры

Модель

XKC-Y28-NC

XKC-Y28-NO

Входное напряжение (вин)

5 В, 12 В, 24 В

5 В, 12 В, 24 В

Метод вывода

Обычно закрываются

Нормально открытый

Ток потребления

13 мА

Выходной ток

DC 24V/2A

Время ответа

500 мс

Рабочая температура

-5 -105 ℃

Чувствительность

Внешний диаметр D (мм)

Толщина трубки L (мм)

Д≥ 100

20 ± 3

100>D≥ 80

15 ± 2

80> д≥ 60

12 ± 1,5

60> д≥ 40

7 ± 1,0

40> д≥ 30

5 ± 1,0

30> д≥ 20

3 ± 1,0

20> ≥ 10

1,5 ± 0,5

Диапазон диаметра трубы

≥ 11 мм

Ошибка уровня воды

± 1,5 мм

Влажность

5% -100%

Длина кабеля

500 мм (± 10 мм)

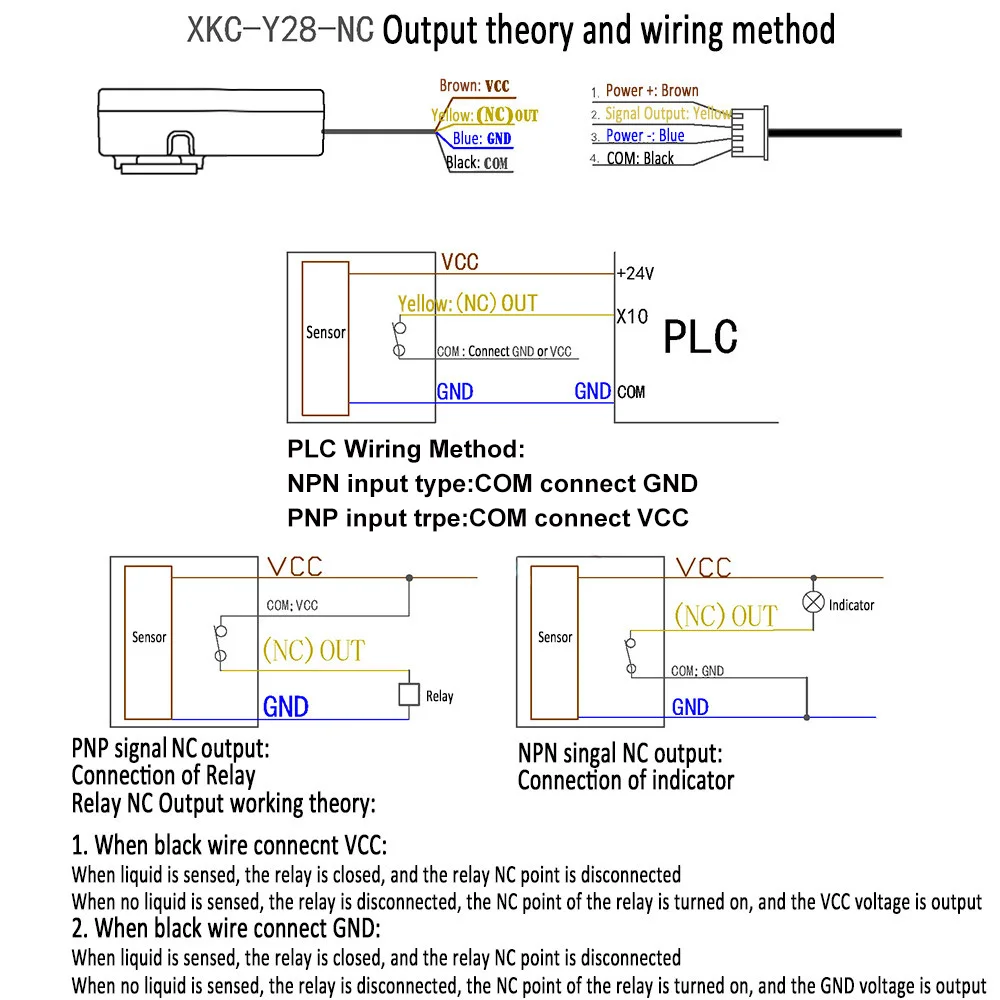

Определение провода

Коричневый (мощность +), желтый (выход сигнала)

Синий (мощность-), черный (COM терминал)

Материал

АБС-пластик

Водонепроницаемый

IP65

Сертификация

CE

ROHS

Условия использования:

Нормальное измерение при динамической вязкости менее 10 МПа. 10 МПа <динамическая вязкость <30 мпа может повлиять на обнаружение. Когда динамическая вязкость составляет более 30 мпа, ее нельзя измерить, потому что большое количество жидкости прилипает к стенке контейнера.

Примечание: по мере повышения температуры, вязкость уменьшается, и большинство жидкости с высокой вязкостью в большей степени подвержены воздействию температуры. Поэтому обратите внимание на эффект температуры жидкости при измерении вязких жидкостей.

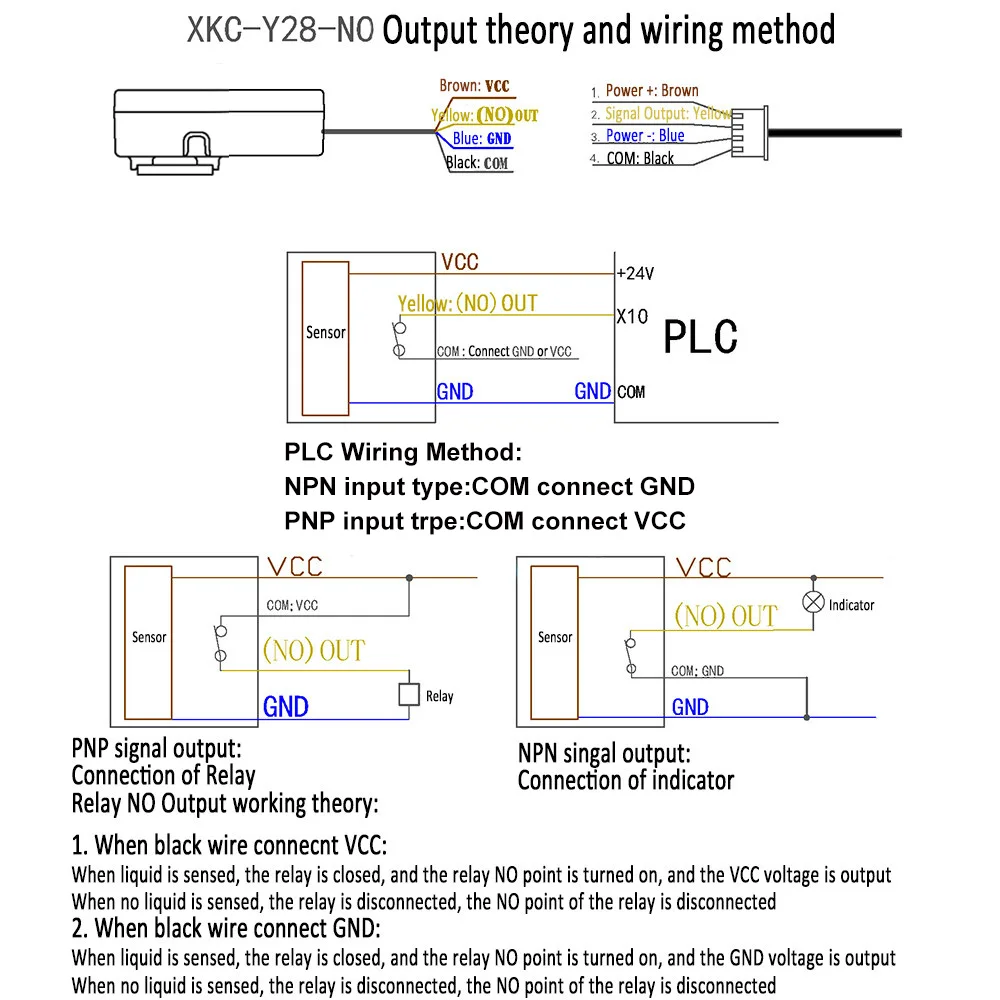

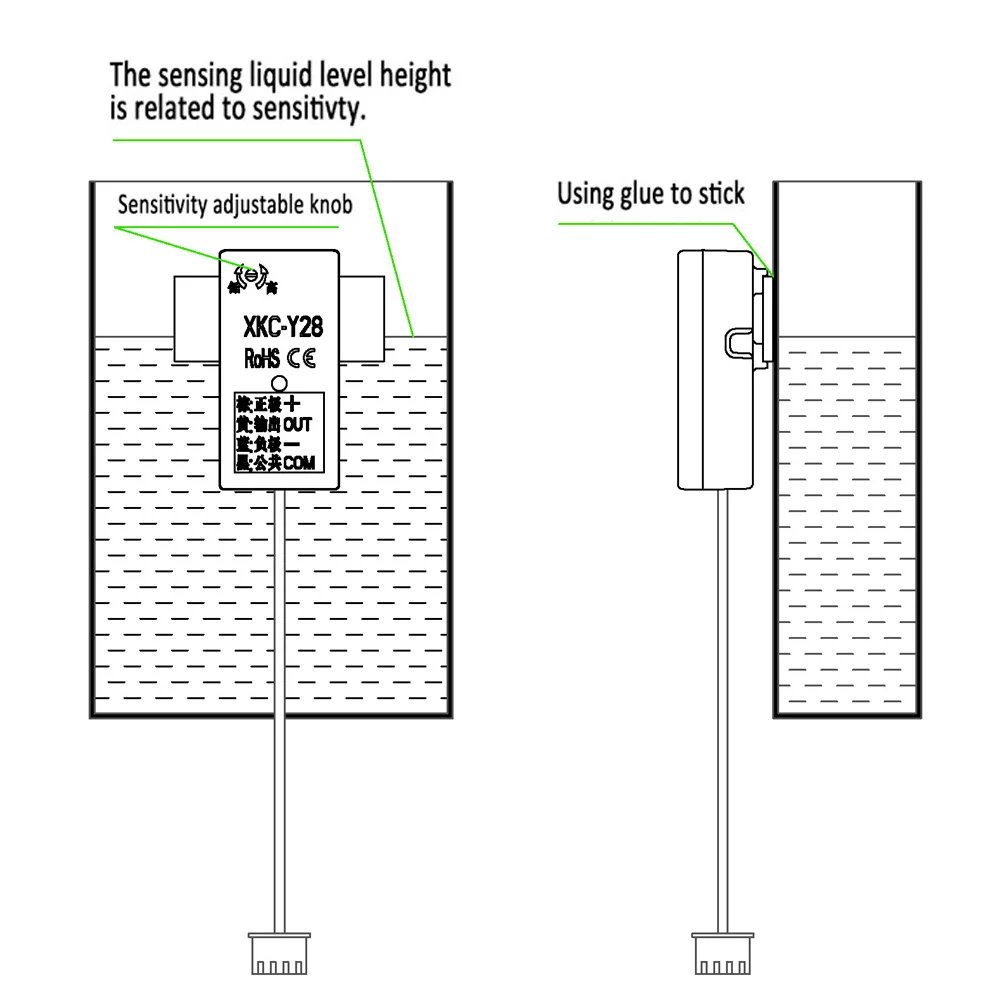

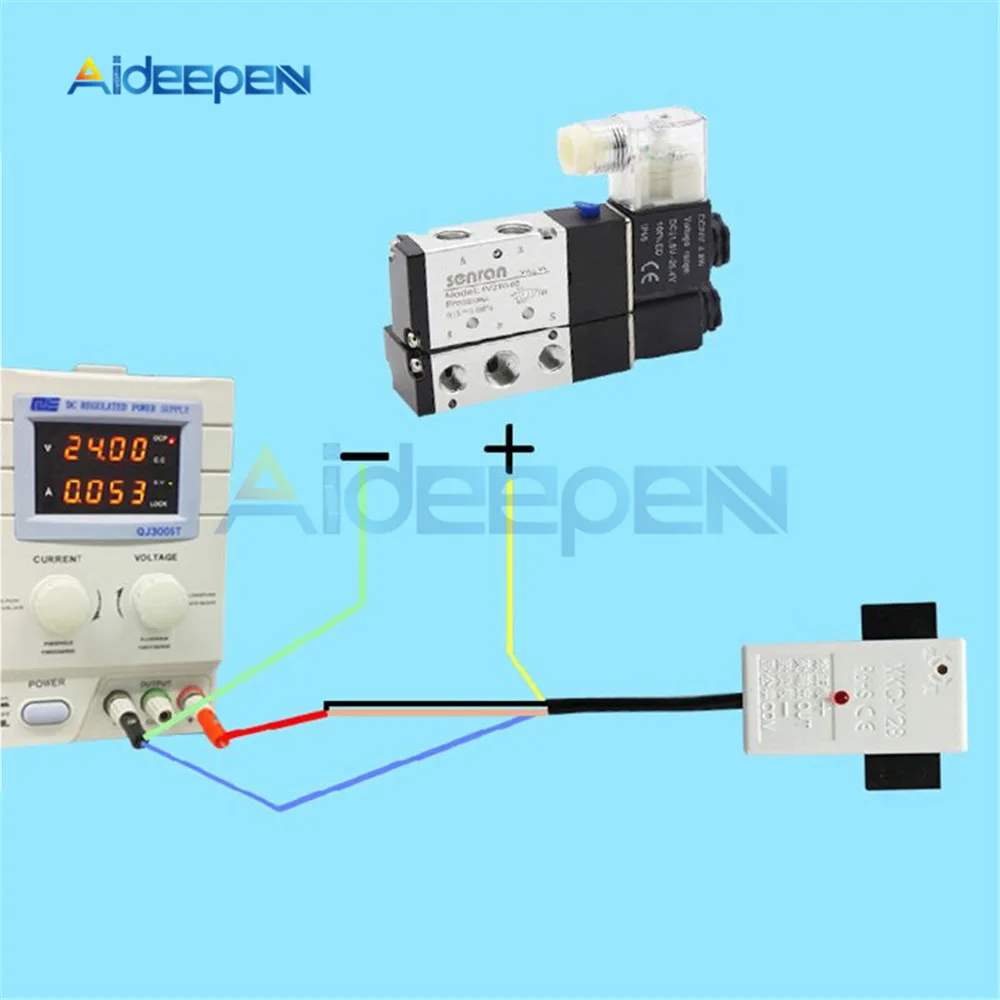

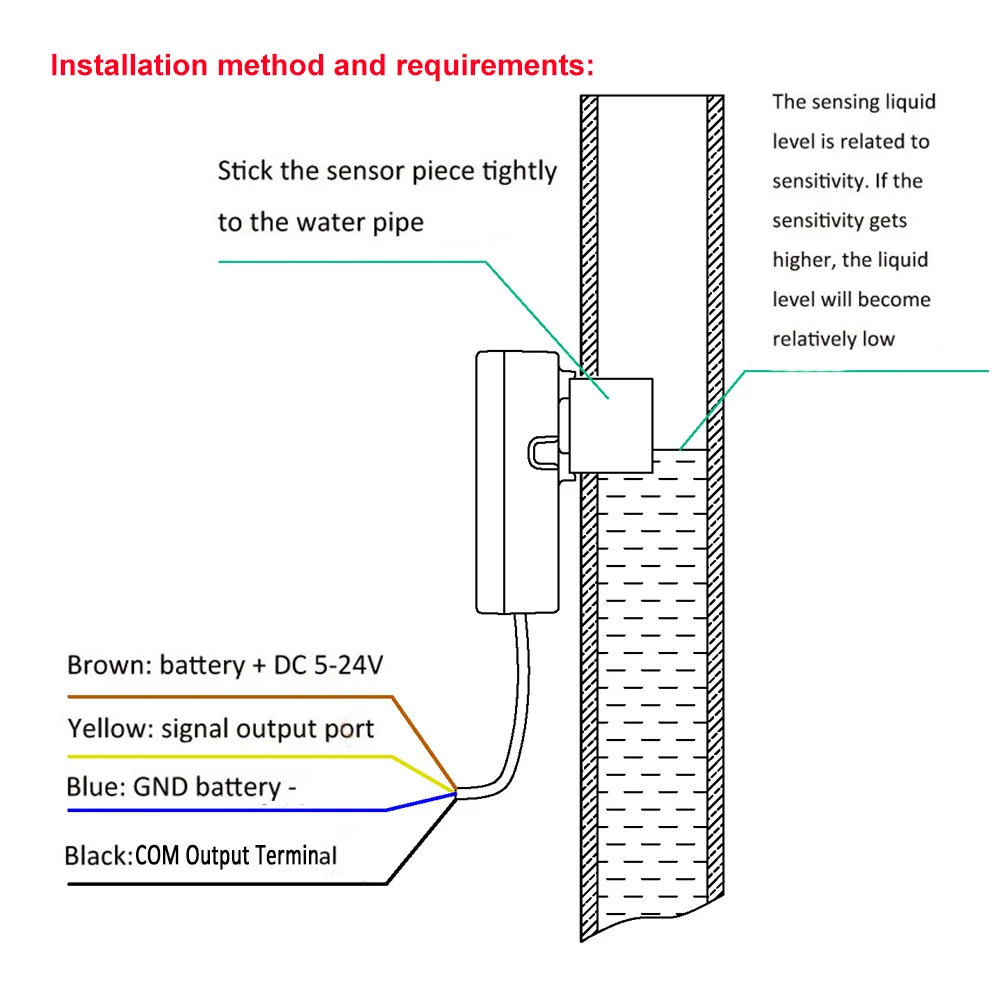

Установка и проводка:
