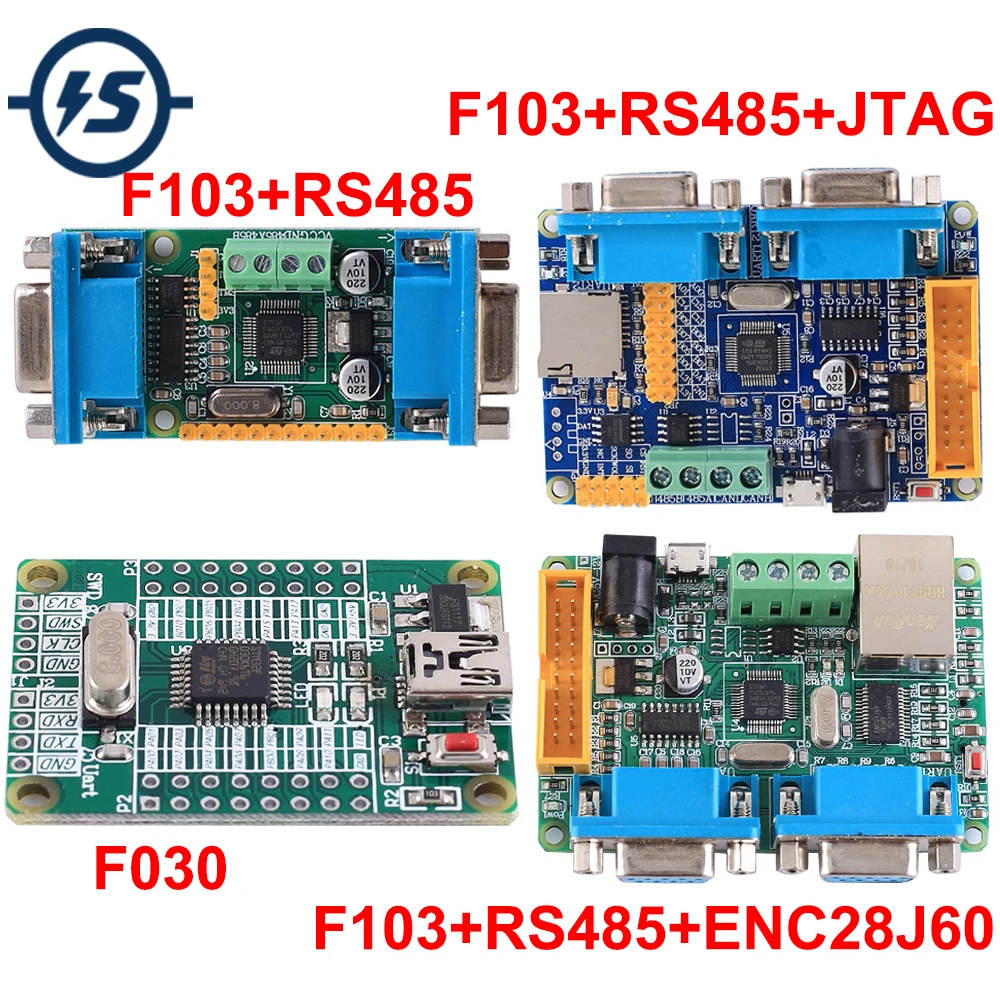

Макетная плата STM32F103C8T6 RS485 RS232 UART CAN протокол преобразователя F103 ARM STM32 для JTAG SWD ENC28J60

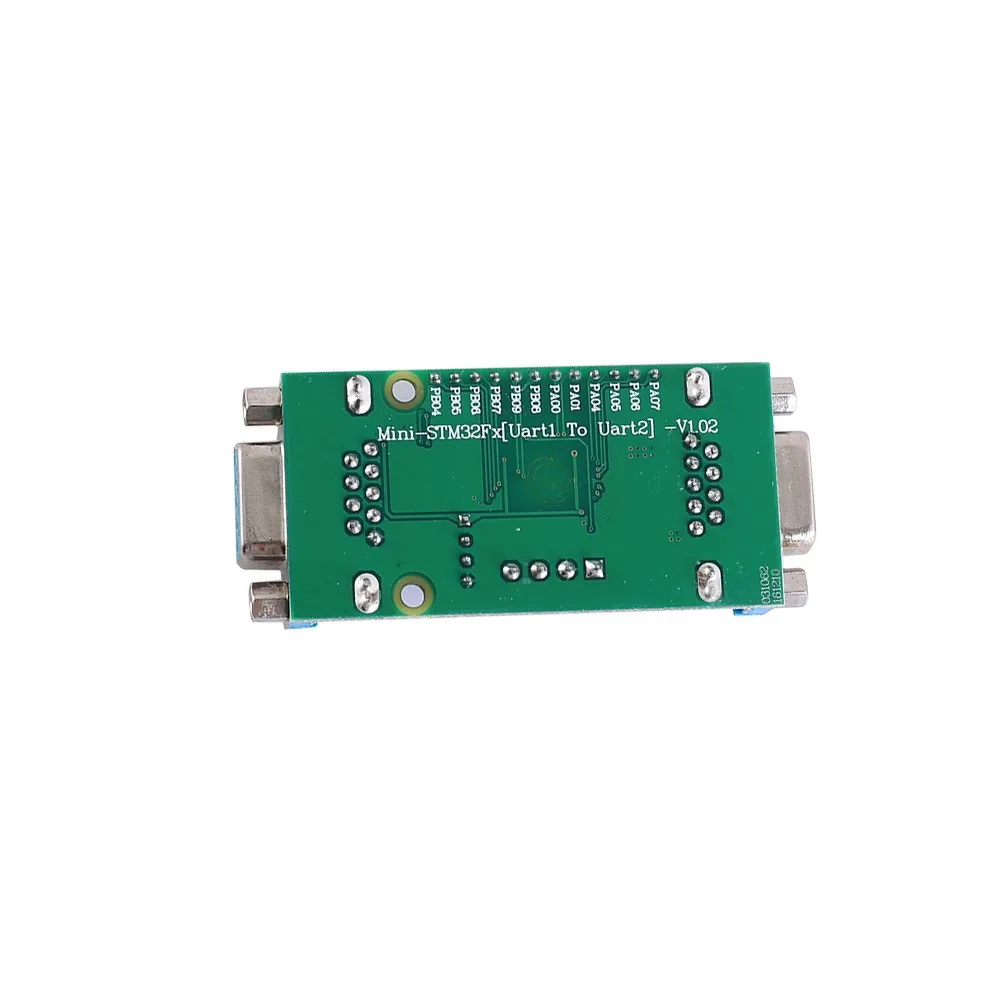

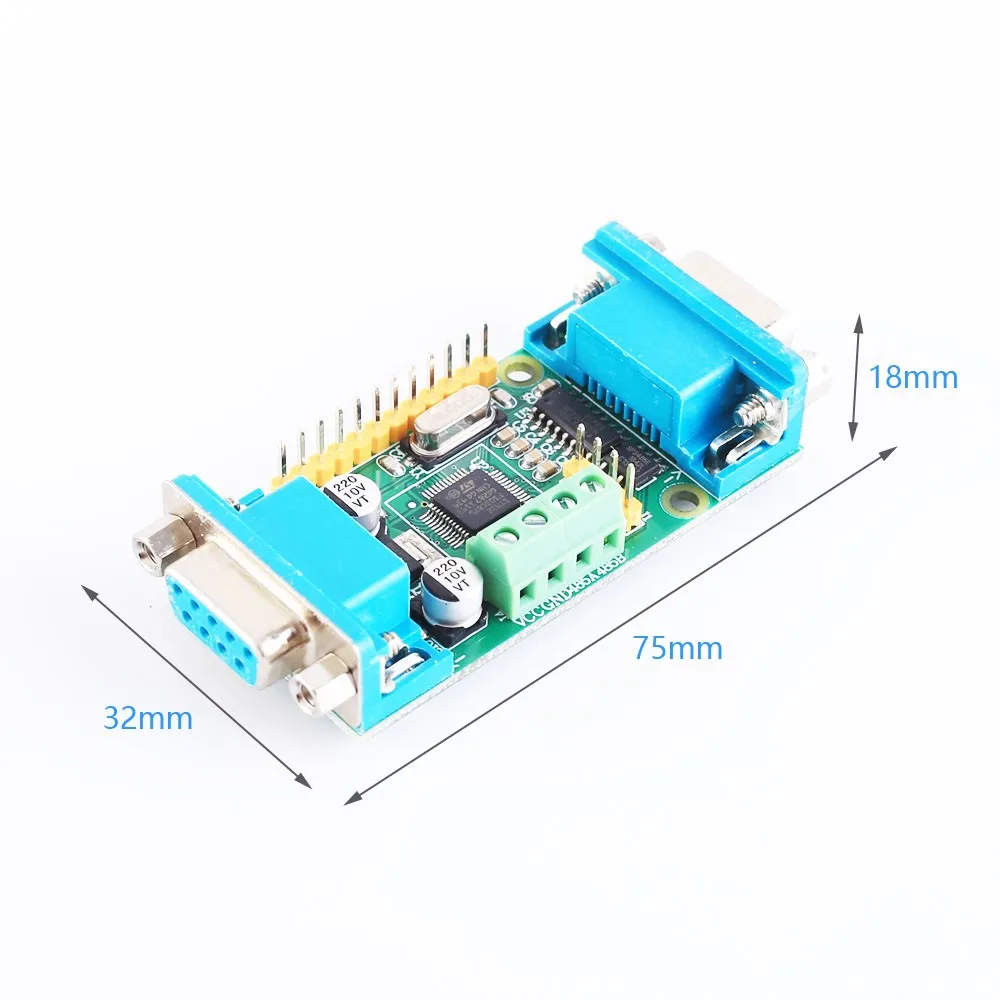

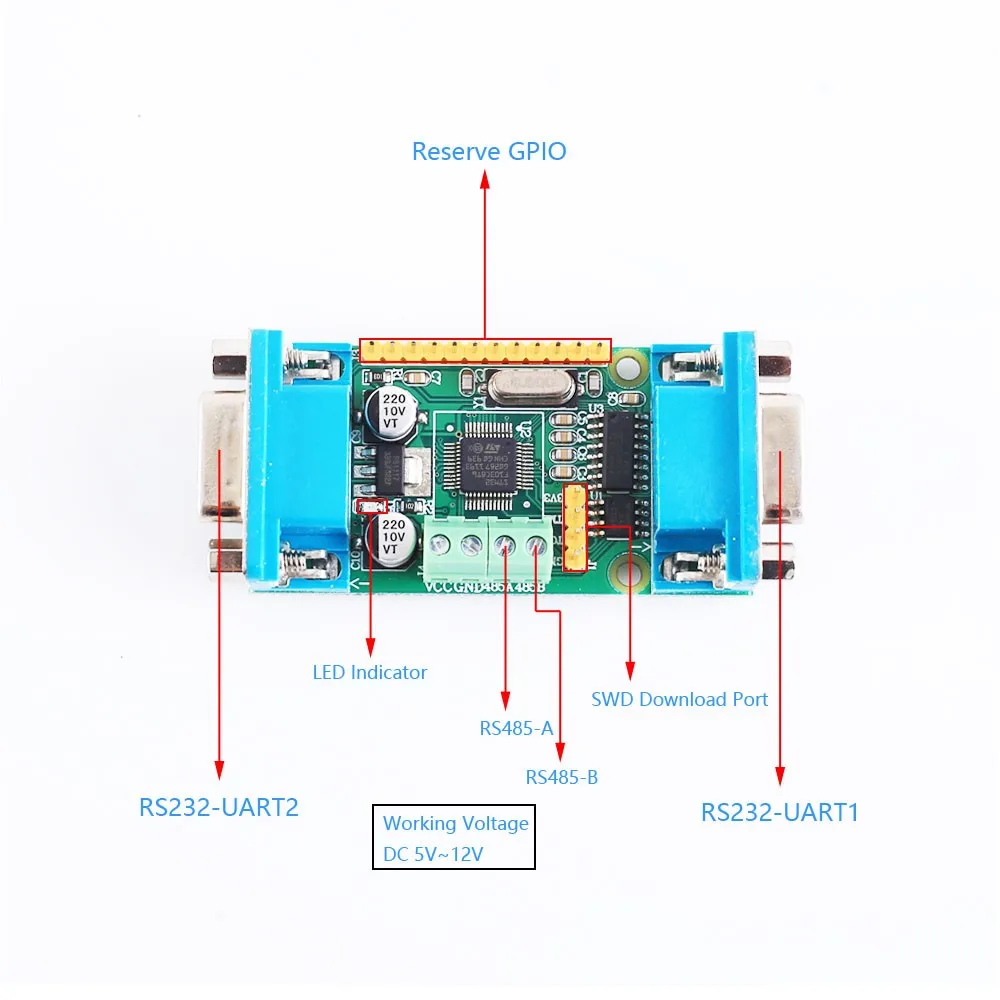

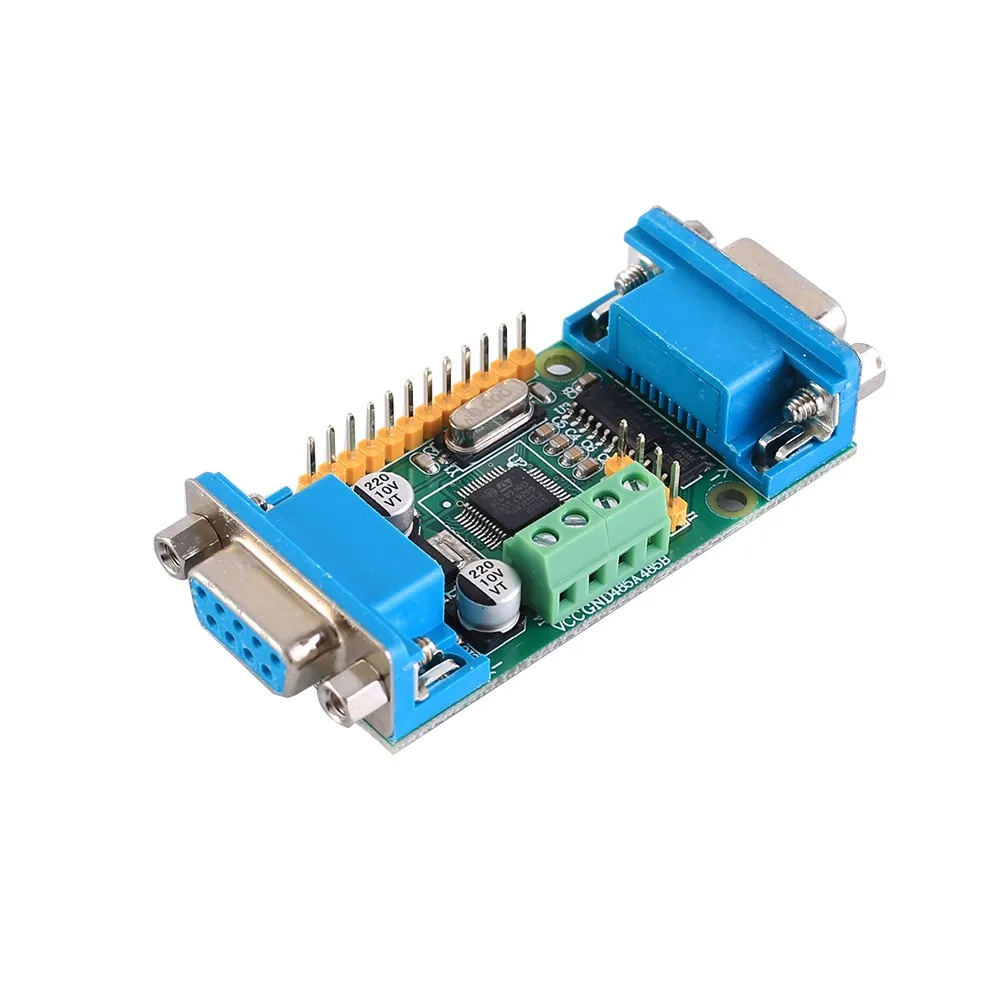

F103 + RS485

1. Описание:Это двойная серийная макетная плата. Он основан на большинстве основных схем микроконтроллера, таких как Схема кварцевого генератора, схема управления питанием USB и интерфейс USB. Он имеет интерфейс загрузки отладки имитации SWD, для выполнения задачи отладки требуется не менее 3 проводов.2. Особенности:1>. Поддерживает двойной последовательный выход2>. Поддерживает двойной интерфейс загрузки3>. Он имеет интерфейс Mirco USB, который прост в использовании, используется для USB-соединение и источник питания.4>. Основная плата ведет все ресурсы порта ввода-вывода5>. Стремясь к проблеме, при которой STM32 RTC нельзя вибрировать, мы приняли решение RTC кварцевого генератора с низкой нагрузкой и использовали высококачественный кварцевый генератор.6>. Он оснащен высококачественными однорядными контактными разъемами для обеспечения отличного проводящего контакта, а также удобным для пользователей размещением основной платы на стандартной универсальной плате или макетной плате. По умолчанию контактные разъемы не сварены. Пользователи могут выбрать направление сварки в соответствии с их потребностями.3. Описание:1>. Название продукта: двойная серийная макетная плата2>. Рабочее напряжение: 5 В ~ 12 В2>. Количество контактов: 483>. Ядро: Cortex-M34>. Рабочая частота: 72 МГц5>. Ресурсы памяти: флэш-память 64 Кбайт, SRAM 20 Кбайт6>. Ресурсы интерфейса: 2 * RS232,1 * RS485,12 * GPIO,1 * SWD, светодиодный7>. Аналогово-цифровое преобразование: 2 * АЦП (12-битный/16-канальный)8>. Таймеры: 3 обычных таймера и 1 Расширенный таймер9>. Загрузка отладки: поддержка загрузки отладки интерфейса JTAG/SWD, поддержка IAP10>. Интерфейс SWD: Поддержка моделирования, загрузки и отладки.11>. Светодиод питания (PWR): Состояние индикатора питания может определить стабильность питания12>. Пользовательский светодиод (PC13): удобно для тестирования выхода ввода-вывода или для индикации рабочего состояния программы13>. Кристалл 8 М: системную частоту можно установить на 72 МГц с помощью настроек множителя частоты14>. Рабочая температура:-25 ℃ ~ 85 ℃15>. Рабочая влажность: 5% ~ 95% относительной влажности16>. Размер: 75*32*18 мм4 посылка:1>.1 шт. двойная серийная макетная плата

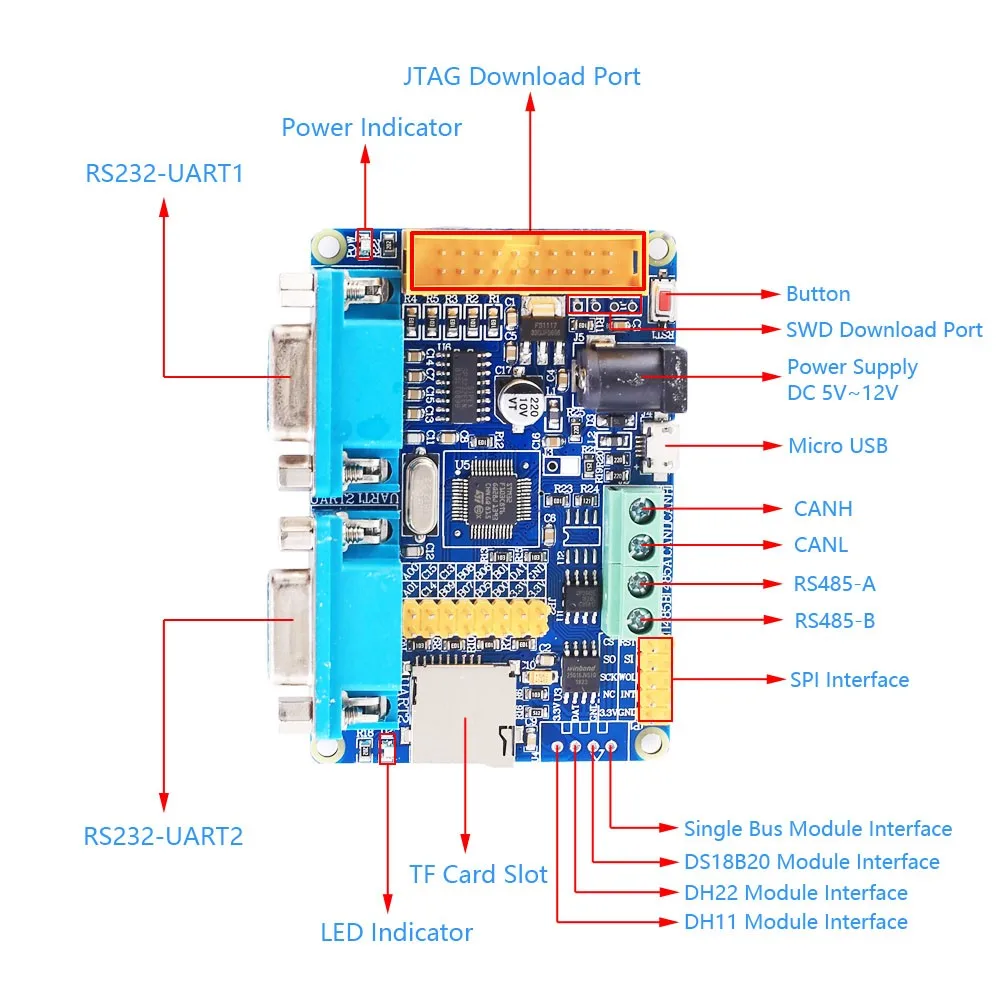

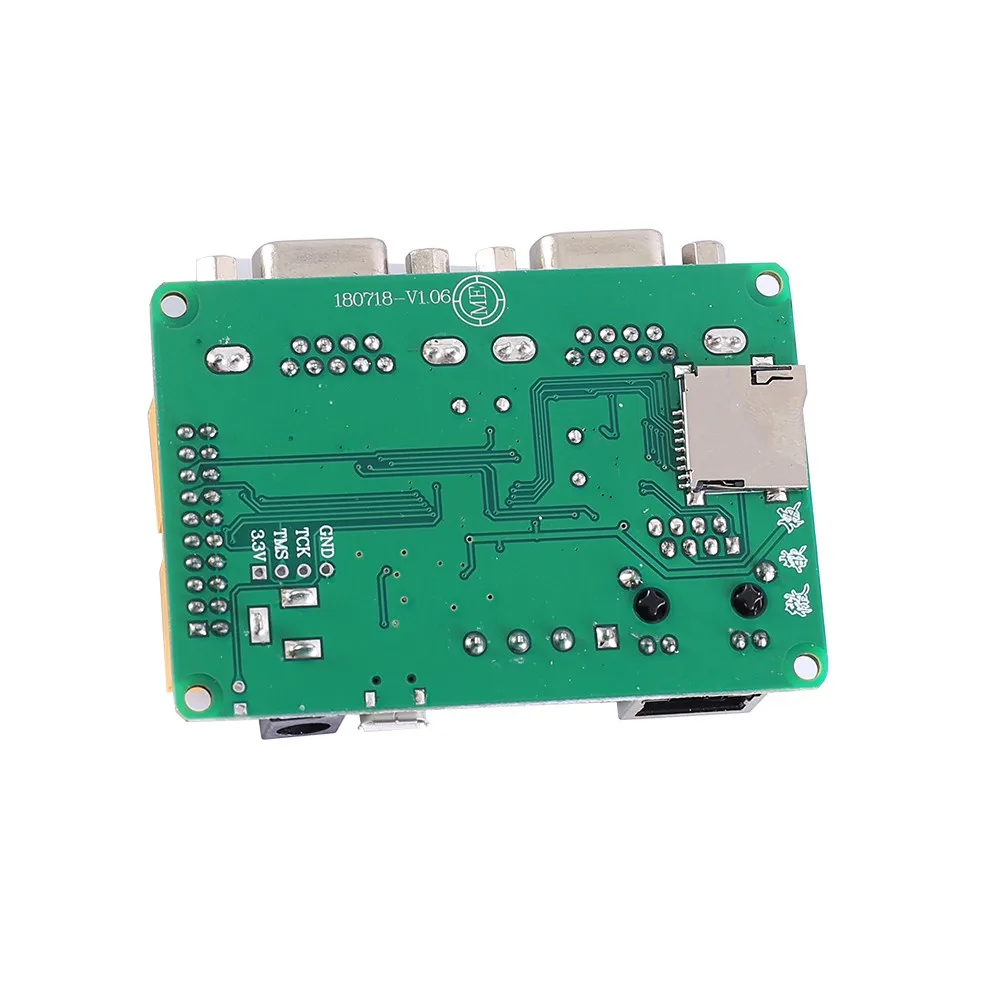

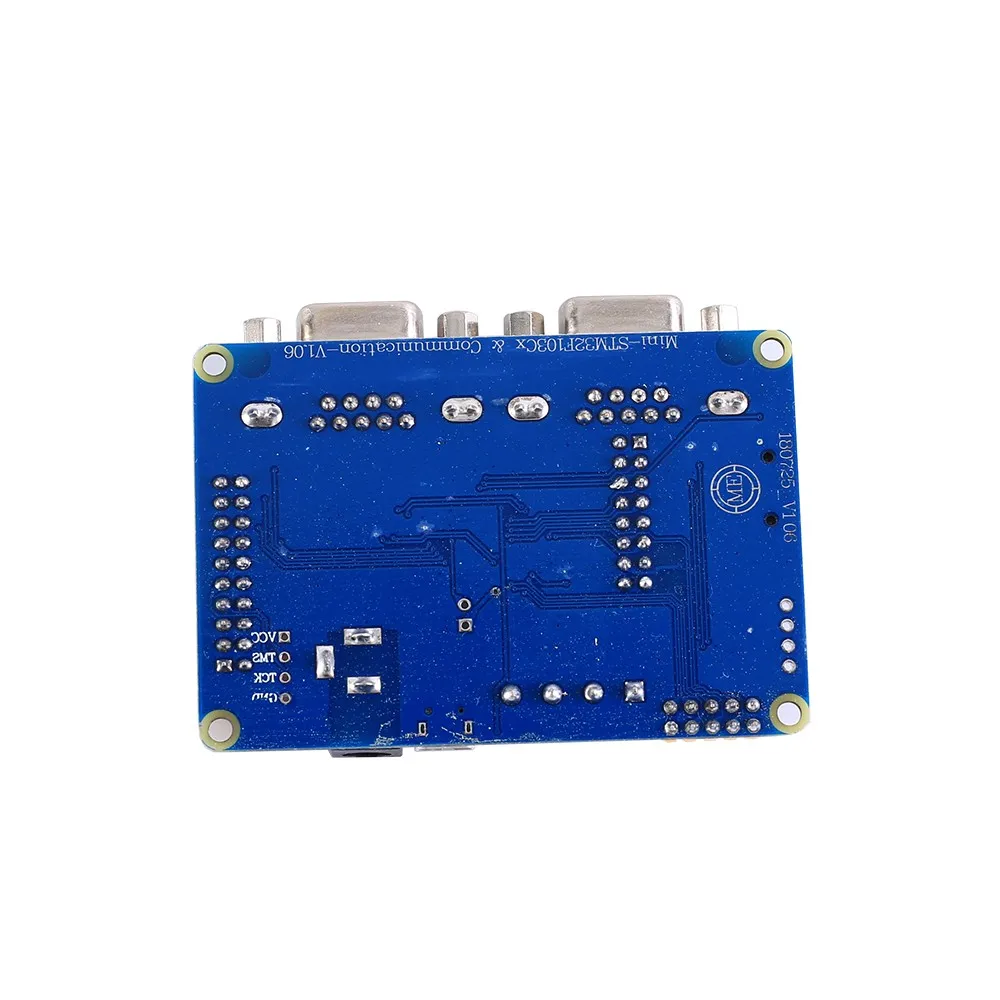

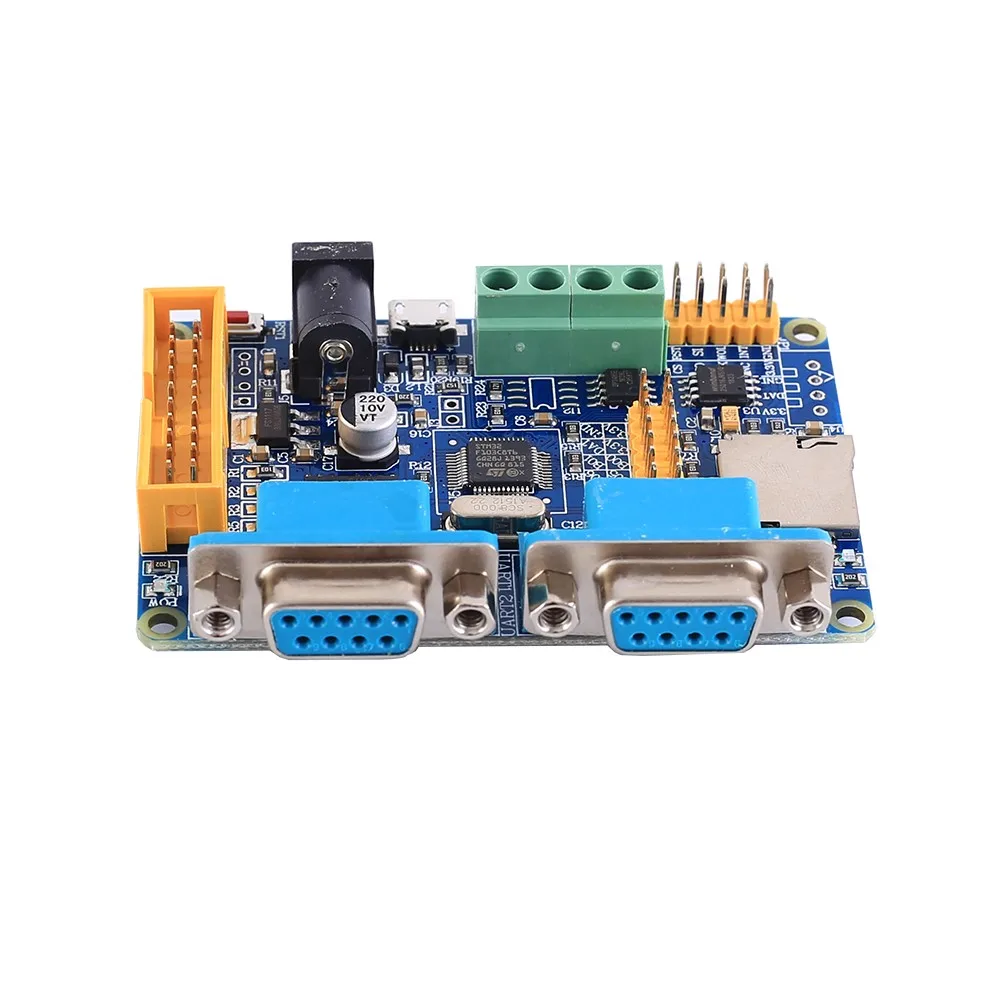

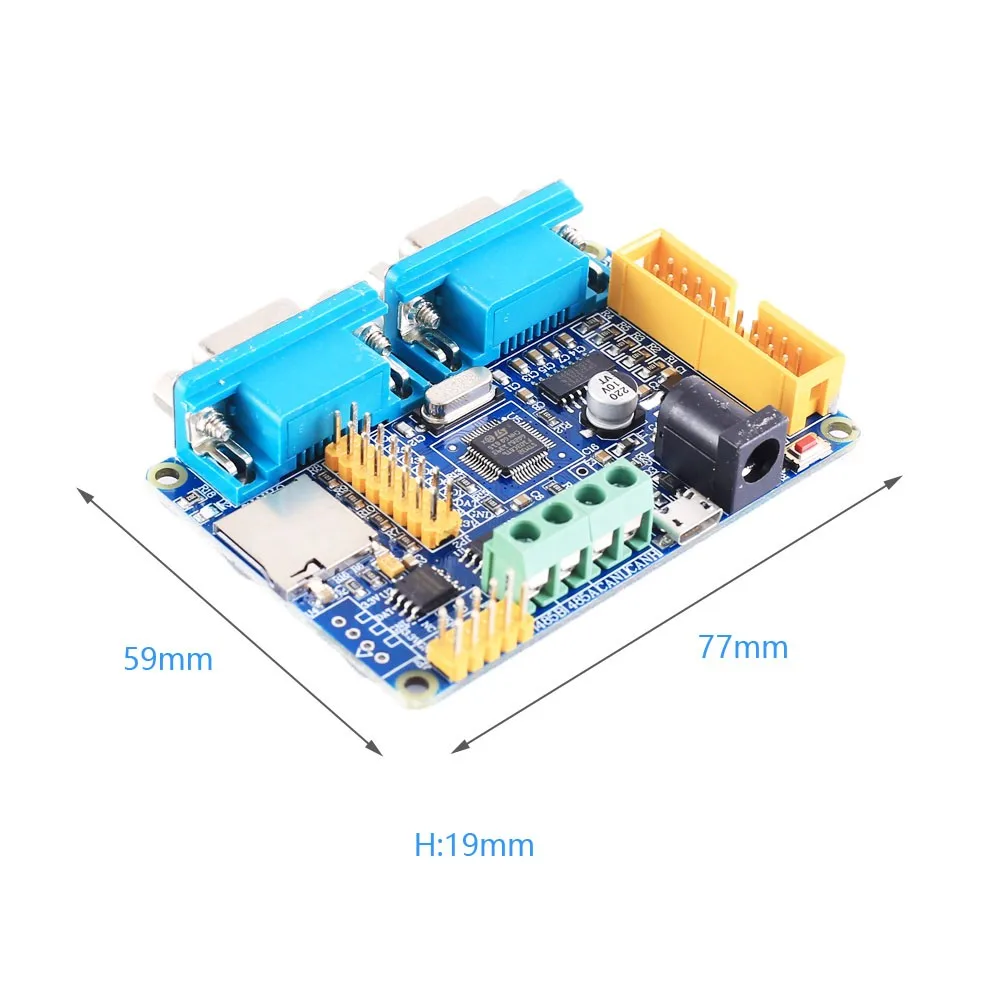

F103 + RS485 + JTAG

1. Описание:Макетная плата ZC-WQDSTM32F103-V8 представляет собой один чип на основе чипа STM32F103C8T6. STM32F103C8T6 имеет 64 КБ флэш-памяти и 20 КБ ОЗУ. Он может пересаживать UCOS,UCGUI,LWIP,UIP и другие большие протокольные стеки. Этот продукт вывел все IO (Верхний слой определяется номером порта, нижний слой определяется номером порта и второй функцией порта), что удобно для отладки пользователем, И непросто совершать ошибки во время перемычек.2. Особенности:1>. Поддерживает двойной последовательный выход2>. Поддерживает двойной интерфейс загрузки3>. Он поддерживает Вход для карты TF4>. Поддерживает связь5>. Он имеет светодиодный индикатор связи для отображения рабочего состояния6>. Источник питания и связь MicroUSB3. Описание:1>. Название продукта: 2-сторонняя макетная плата RS2322>. Напряжение источника питания: 5 В ~ 12 В постоянного тока3>. Чип: STM32F103C8T64>.RS232 (2-сторонний) Интерфейс: UART1 и UART25>. Интерфейс RS485 (1 способ): порт UART36>. Интерфейс SPI Pin: удобно для внешних устройств SPI7>. Стандартный интерфейс загрузки JTAG: IDC208>. Стандартный порт загрузки SWD: 4-проводная система9>. Рабочая температура:-25 ℃ ~ 85 ℃10>. Рабочая влажность: 5% ~ 95% относительной влажности11>. Размер: 77*59*19 мм4. Режим загрузки программы:1>. Загрузка программного обеспечения: Flash loader2>. Используйте USB для TTL модуль последовательной связи3>. Способ подключения: подключение к источнику питания (от BOOTO до GND, от загрузки 1 до 3,3 В), подключение последовательного кабеля (RX->TX,TX-> = RX,GND->GND)4>. Сбросьте макетную плату5>. Запустите загрузку программного обеспечения и выберите соответствующий номер серийного порта6>. Если нет случайности, загрузите файл программы, который нужно загрузить, и загрузка завершена.7>. Отсоедините кабель BOOTO, кабеля BOOT18>. Сброс и Запуск программы5 посылка:1>.1pc 2 Way RS232 макетная плата

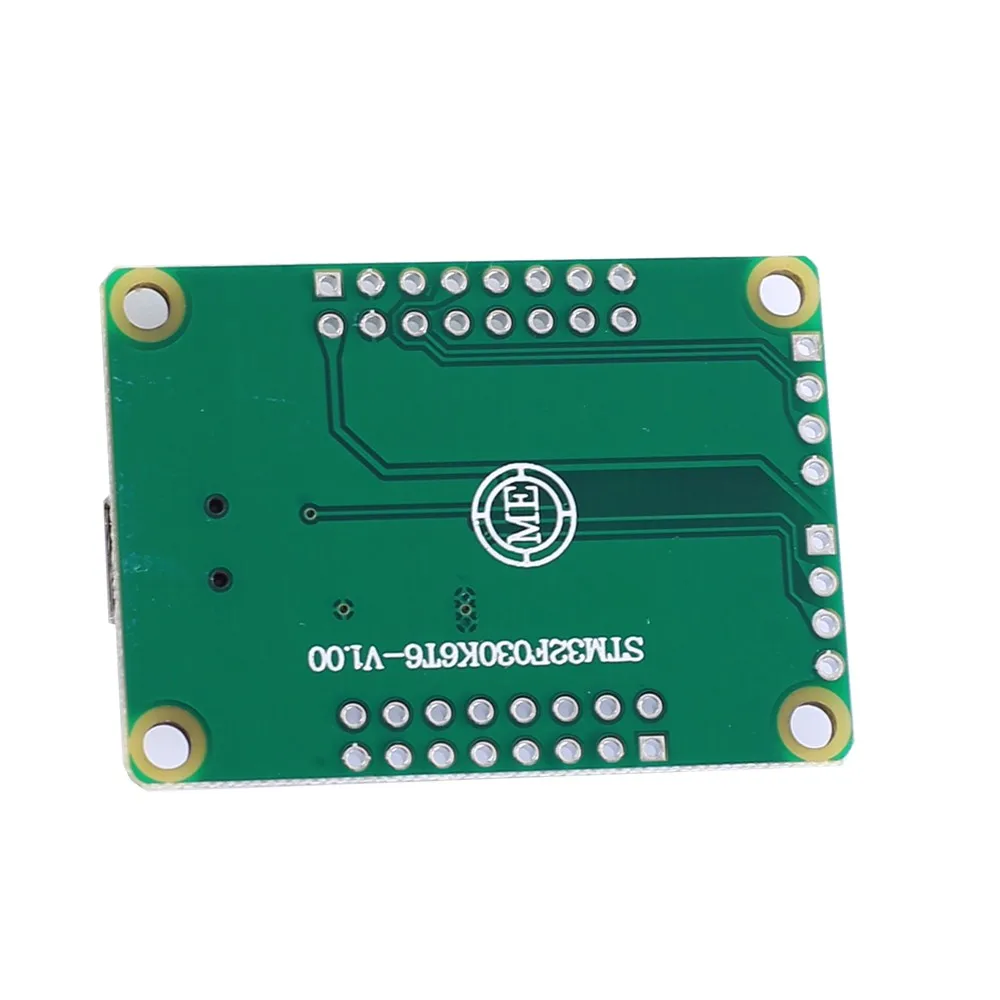

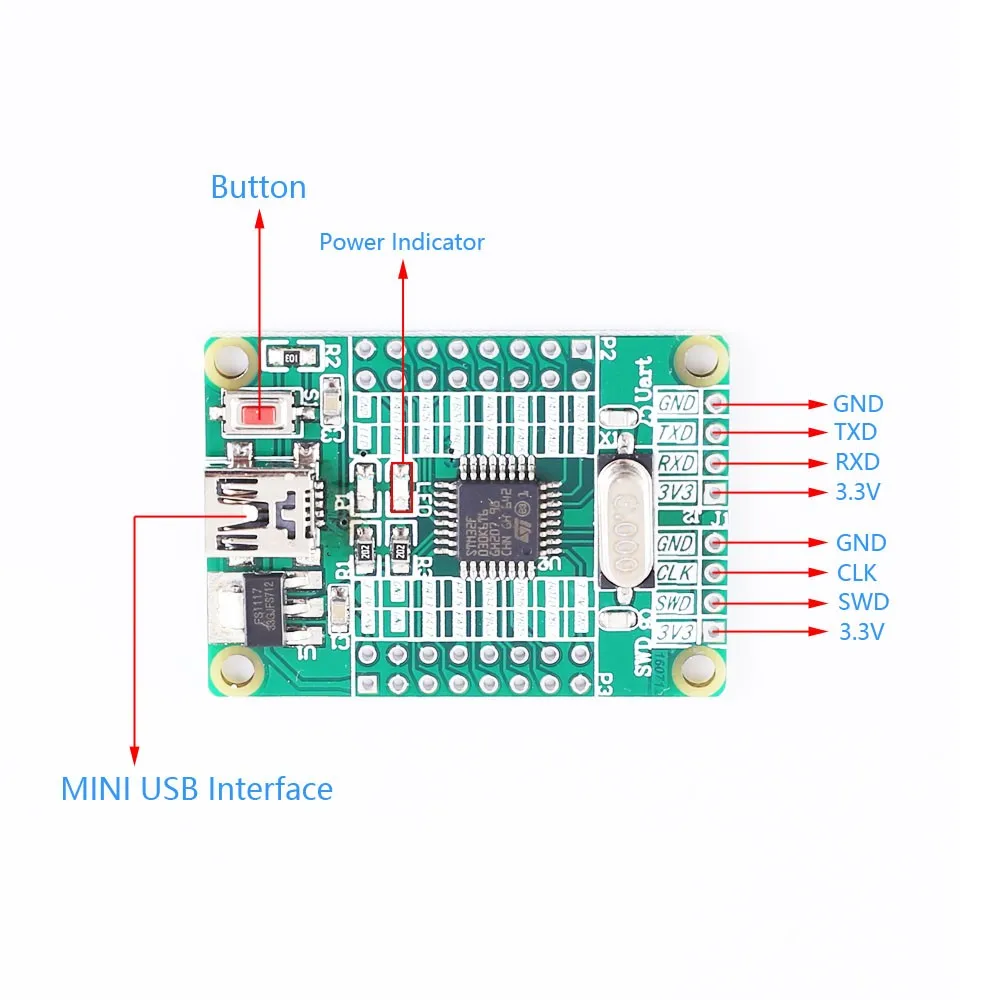

F030

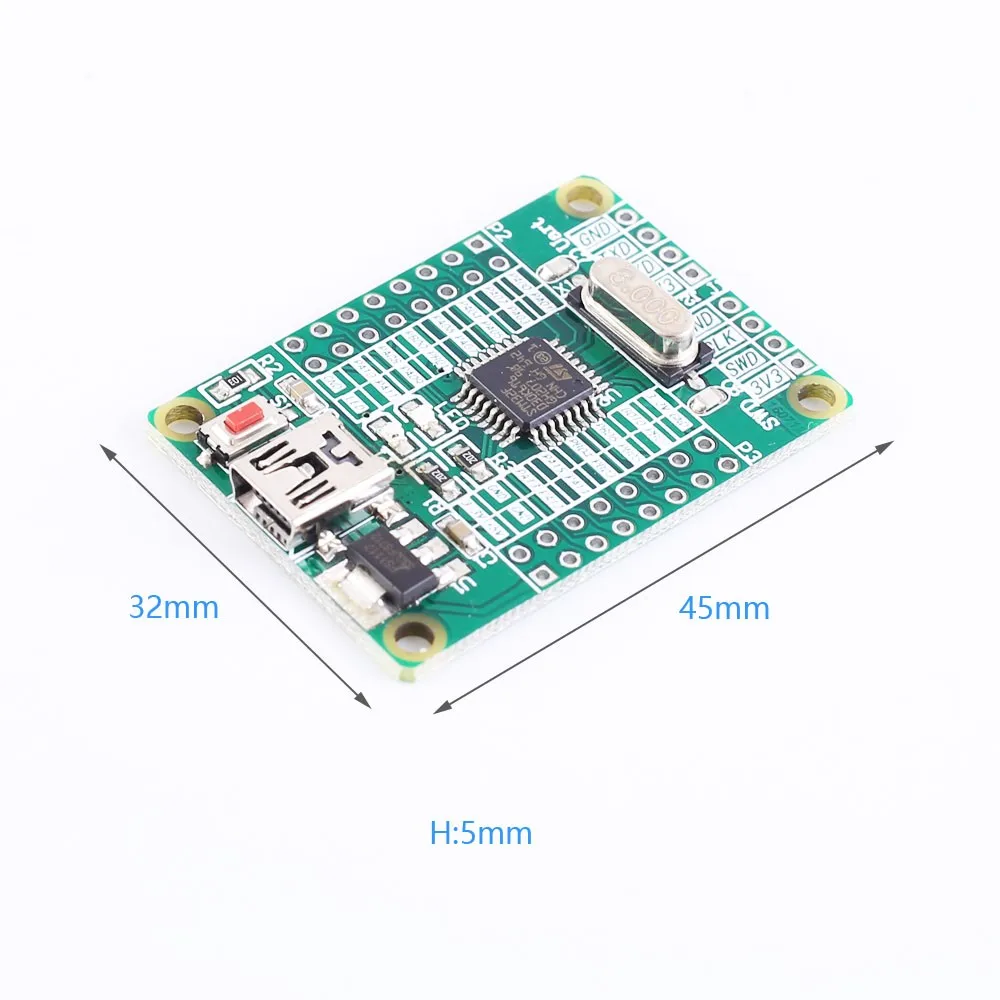

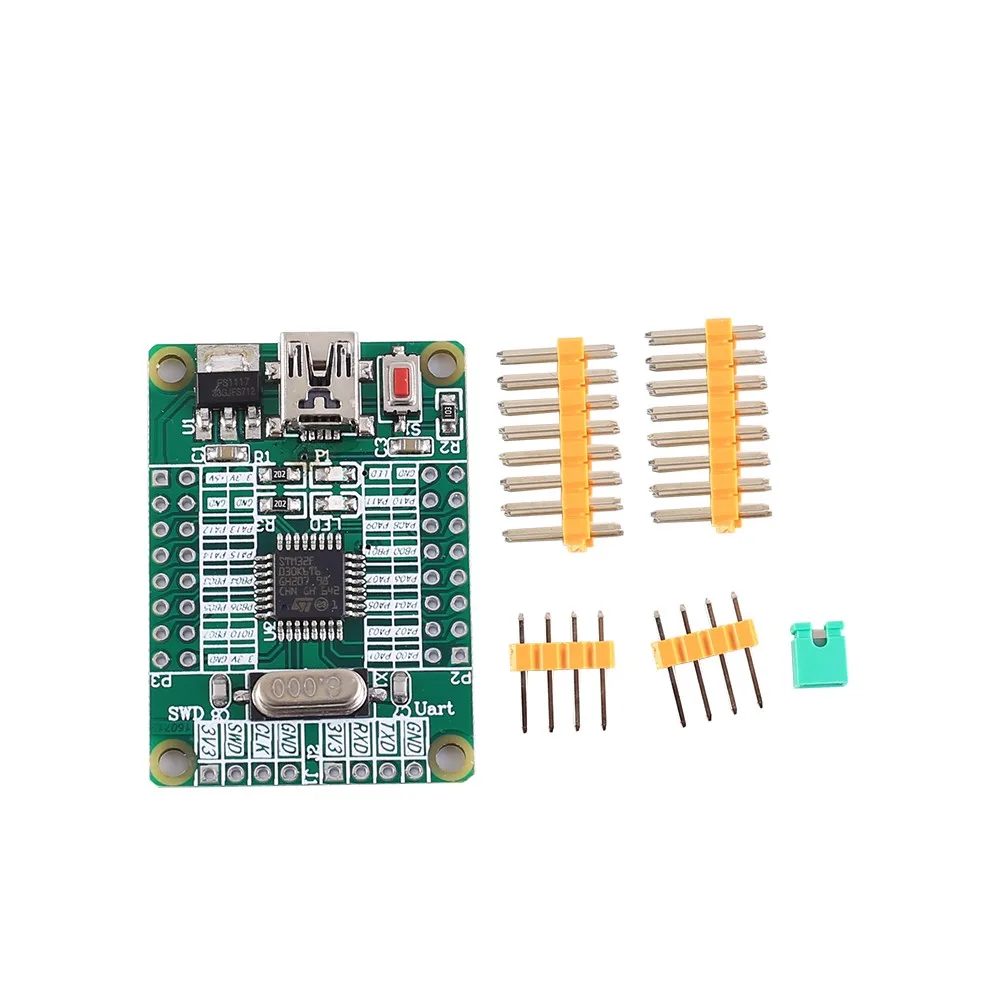

1. Описание:Это мини макетная плата STM32F030K6T6. Это один чип на основе чипа STM32F030K6T6. STM32F030K6T6 имеет 32 КБ флэш-памяти и 4 КБ ОЗУ. Этот продукт вывел все IO (Верхний слой определяется номером порта, нижний слой определяется номером порта и второй функцией порта), что удобно для отладки пользователем, И непросто совершать ошибки во время перемычек.2. Особенности:1>. Мини-система управления ядром2>. Поддерживает двойной интерфейс загрузки3>. Он имеет световые индикаторы для отображения рабочего состояния4>. Поддерживает связь с USB-ведомым устройством5>. Интерфейс Поддержка JTAG/SWD3. Описание:1>. Название продукта: макетная плата MINI STM32F030K6T62>. Напряжение питания: 3,3 В ~ 5 в постоянного тока3>. Чип: STM32F030K6T64>. Рабочая температура:-25 ℃ ~ 85 ℃5>. Рабочая влажность: 5% ~ 95% относительной влажности6>. Размер: 45*32*5 мм4 посылка:1>.1pc MINI STM32F030K6T6 макетная плата2>.4 шт. булавки3>.1 шт. резинка

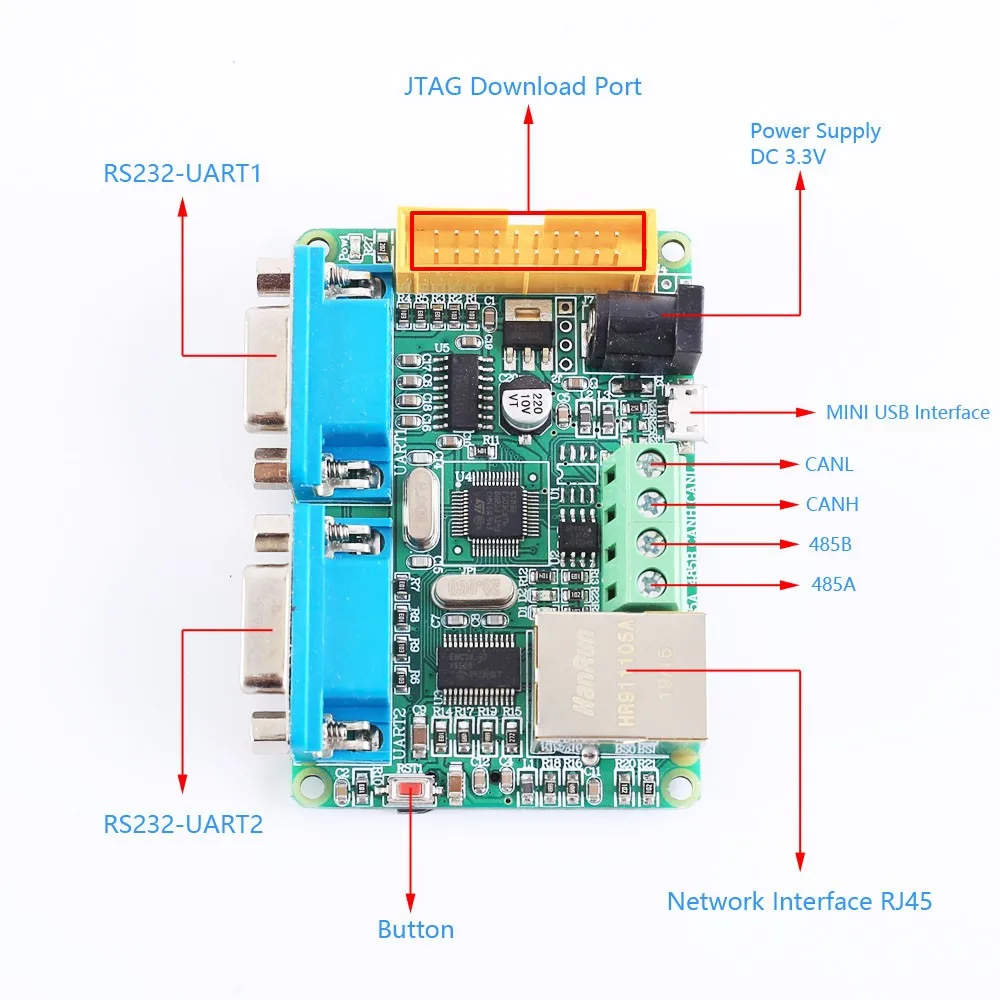

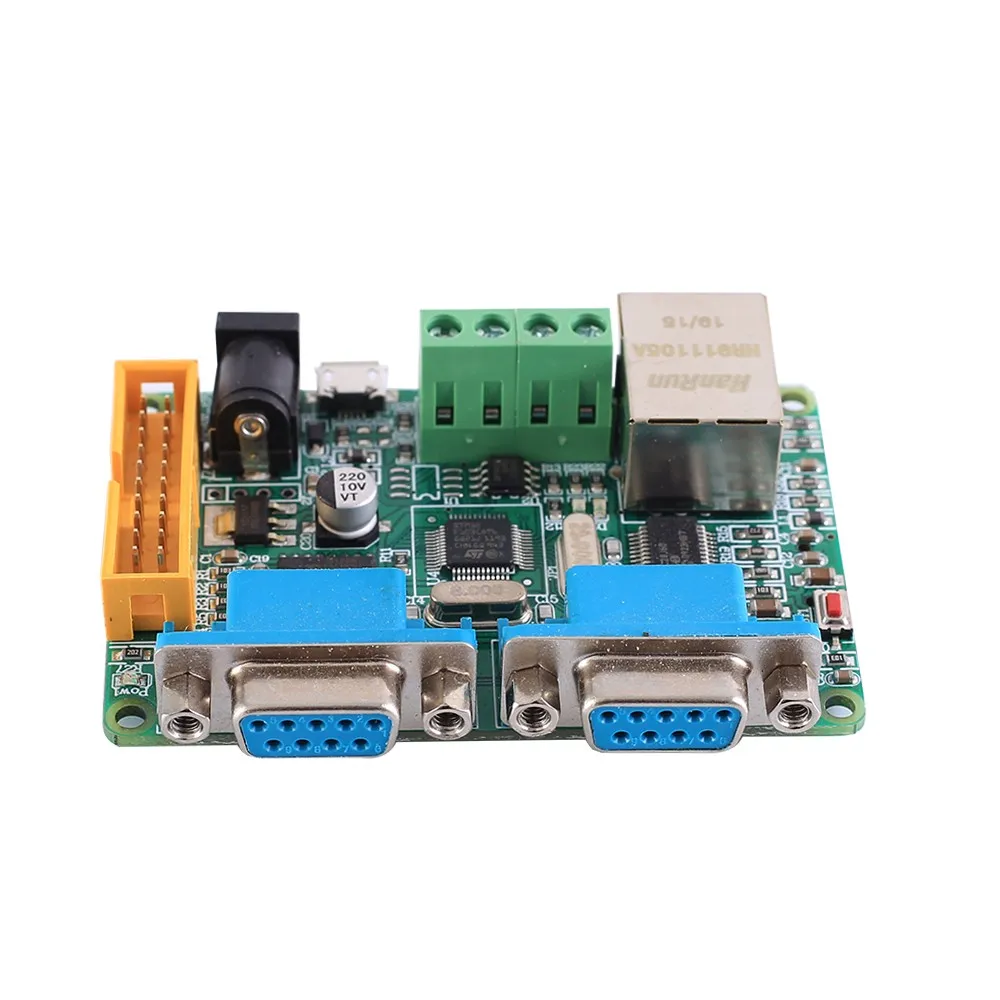

F103 + RS485 + ENC28J60

1. Описание:Это макетная плата STM32F103C8T6. Это один чип на основе чипа STM32F103C8T6. STM32F103C8T6 имеет 64 КБ флэш-памяти и 20 КБ ОЗУ. Он может пересаживать UCOS,UCGUI,LWIP,UIP и другие большие протокольные стеки. Этот продукт вывел все IO (Верхний слой определяется номером порта, нижний слой определяется номером порта и второй функцией порта), что удобно для отладки пользователем, И ошибиться в джемпере непросто.2. Особенности:1>. Поддерживает двойной интерфейс загрузки2>. Поддерживает двойной последовательный выход3>. Поддерживает сетевую связь4>. Поддерживает связь5>. Он имеет индикатор питания для отображения рабочего состояния3. Описание:1>. Название продукта: макетная плата STM32F103C8T62>. Напряжение источника питания: 3,3 В3>. Чип: STM32F103C8T64>. Рабочая температура:-25 ℃ ~ 85 ℃5>. Рабочая влажность: 5% ~ 95% относительной влажности6>. Размер: 76*60*23 мм4. Режим загрузки программы:1>. Загрузка программного обеспечения: Flash loader2>. Используйте USB для TTL модуль последовательной связи3>. Способ подключения: подключение к источнику питания (от BOOTO до GND, от загрузки 1 до 3,3 В), подключение последовательного кабеля (RX->TX,TX-> = RX,GND->GND)4>. Сбросьте макетную плату5>. Запустите загрузку программного обеспечения и выберите соответствующий номер серийного порта6>. Если нет случайности, загрузите файл программы, который нужно загрузить, и загрузка завершена.7>. Отсоедините кабель BOOTO, кабеля BOOT18>. Сброс и Запуск программы5 посылка:1>.1 шт. макетная плата STM32F103C8T6
