Обзор:

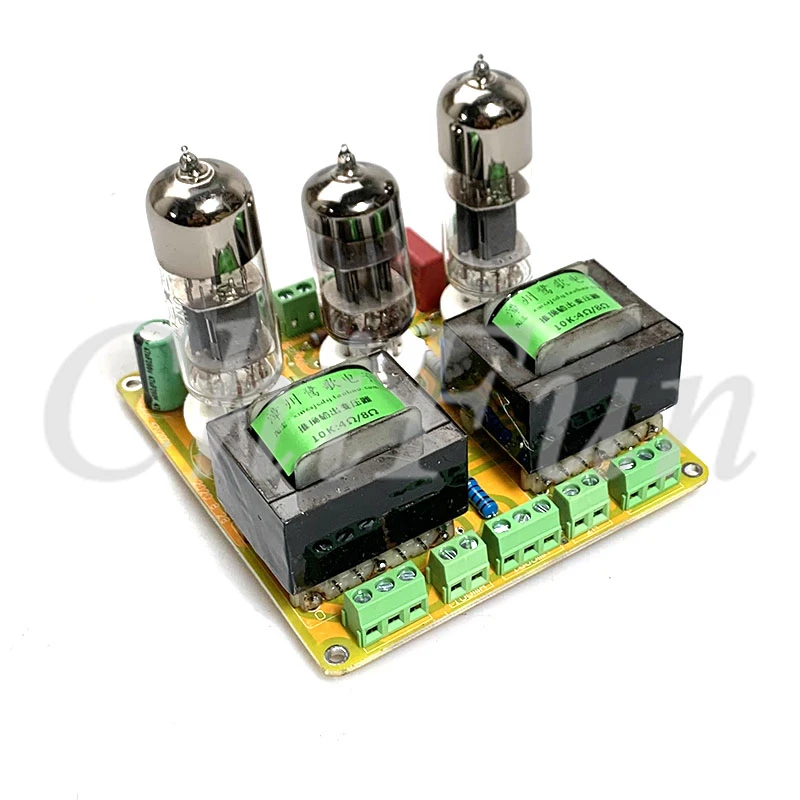

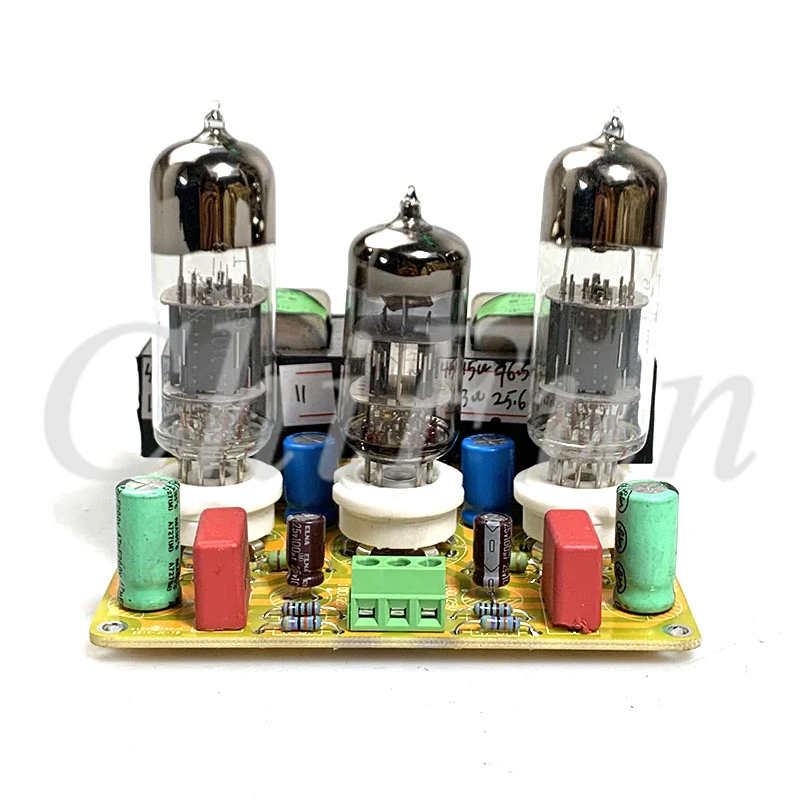

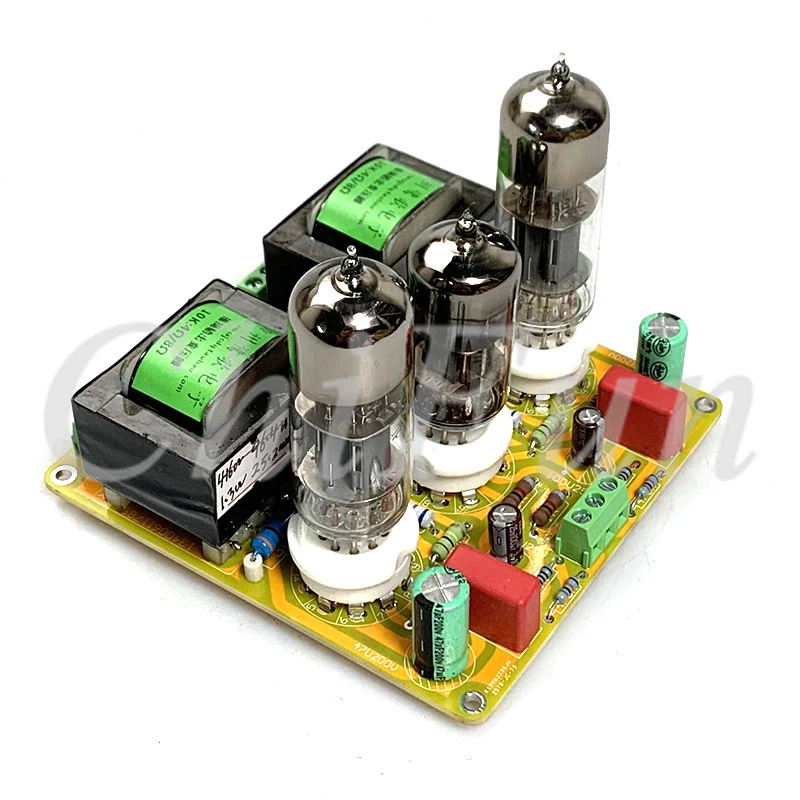

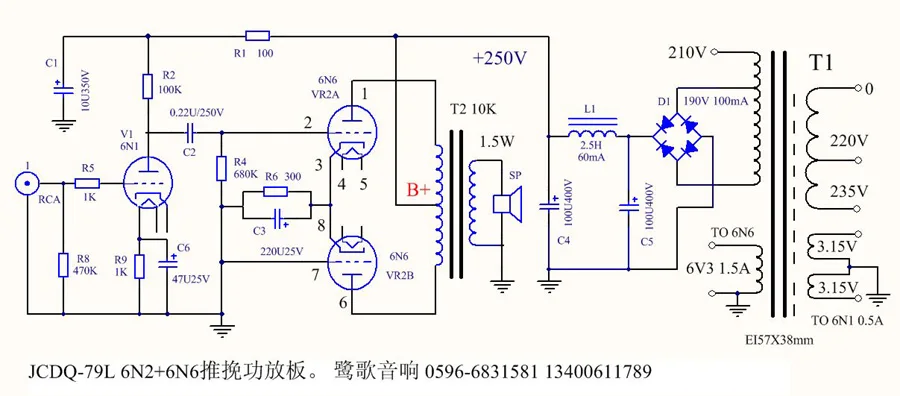

6N1/6N2 push 6N6 ламповый двухтактный Малый усилитель мощности, мощность 1,5 Вт + 1,5 Вт, стерео, три маленькие девятиконтактные трубки. Выход 4 Ом и 8 Ом. JCDQ79L. Электронные трубки 6N1/6N2 и 6N6 широко используются в электронном оборудовании, средствах связи, приборах, аудиоусилителях и т. д., и имеют ключевое положение в индустрии лампового усилителя. 6N1/6N2 обычно используются трубки для радиостанций. 6N6-это двойной Триод с низким сопротивлением и малой мощностью, который можно использовать в качестве предступенчатого усилителя напряжения или выходной трубки малой мощности. Каждая панель 6N6 рассеивает 4,8 Вт, а максимальное напряжение панели составляет 300 В. При использовании напряжения экрана 250 В и отрицательного напряжения сети 12 в ток экрана каждого экрана составляет около 18 мА, сопротивление нагрузки экрана составляет 3,6 к, И измеренная Выходная эффективная мощность составляет 1,2 Вт. Если вы используете его для нажима на гарнитуру или Высокочувствительный маленький динамик, эффект все еще очень хороший. Из-за низкого внутреннего сопротивления 6N6 он 1,8 K в руководстве. Внутреннее сопротивление ниже, чем когда 6P1 подключен как Триод, поэтому основная индуктивность выходного трансформатора может быть ниже, чем у 6P1, что может достичь лучшего эффекта низких частот. Готовая плата может работать, когда она подключена к силовому трансформатору, выходному трансформатору и динамику. 4/8 Ом можно подключить к динамикам. Его можно подключить к наушникам 32 Ом или использовать в качестве предварительного усиленного выхода. Он небольшого размера и может быть оснащен миниатюрными усилителями, поддерживающими компьютеры, мобильные телефоны, MP3, CD и т. д. Потребляемая мощность небольшая и имеет запах лампового усилителя. Он управляется толчковым выходом 6N1 или 6N2, 6N6 с низким внутренним сопротивлением, двойным триодом класса A, 6N1/6N2 и 6N6-двойным триодом, используемым для усиления звука с лучшим звуком. Звук сладкий, теплый, мягкий и сбалансированный, особенно при прослушивании человеческих вокальных струн. Эта плата усилителя мощности не подходит для только что запущенных младших братьев. Не подходит для новичков с плохими практическими навыками. Не подходит для динамиков малого калибра с низкой чувствительностью, таких как 3 дюйма, 4 дюйма, 5 дюймов, 6,5 дюйма и т. д. не подходит для динамиков с кожаной и пенопластовой стороной. Не подходит для динамиков с низкой чувствительностью. Не подходит для аудиофилов, которым нравятся эффекты громкого разрыва.

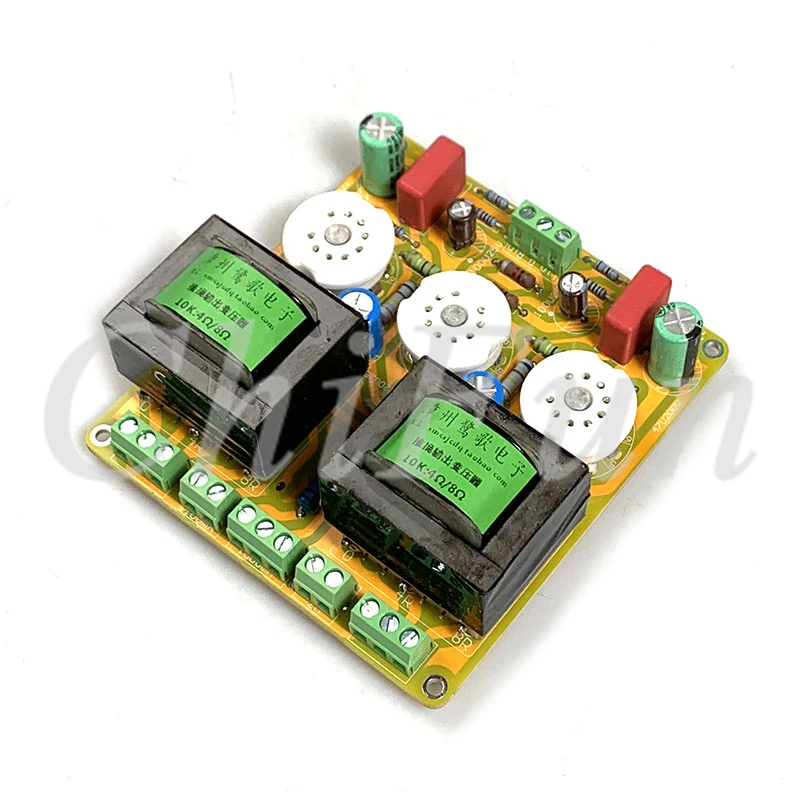

10K: двухтактный выходной трансформатор введение: EI41 Z11 толщина железного чипа 0,35 мм толщиной 20 мм, первый эмалированный провод 0,12 мм, вторичные четыре эмалированные провода, намотанные параллельно, 4 зажима с 3 намотками. Вставьте Железный сердечник. Высококачественная прозрачная нейлоновая рама, бескислородная медь и эмалированная проволока из красной меди, фиксированная Вертикальная 14-контактная сварочная печатная плата. 10K: 4 Ом 8 Ом push-двухтактный трансформатор параметры: Первичный ток: 28 мА Первичная индуктивность: около 75-95 ч Сопротивление первичной меди: 399 Ом Вторичное сопротивление меди: 1,1 Ом (8 Ом) Вторичная индуктивность: 20-25 мгн Частотный диапазон: 35 гц-62 кГц-3 дБ Внешние размеры трансформатора: 42x34x36 мм Другие трансформаторы импеданса также могут быть настроены.
