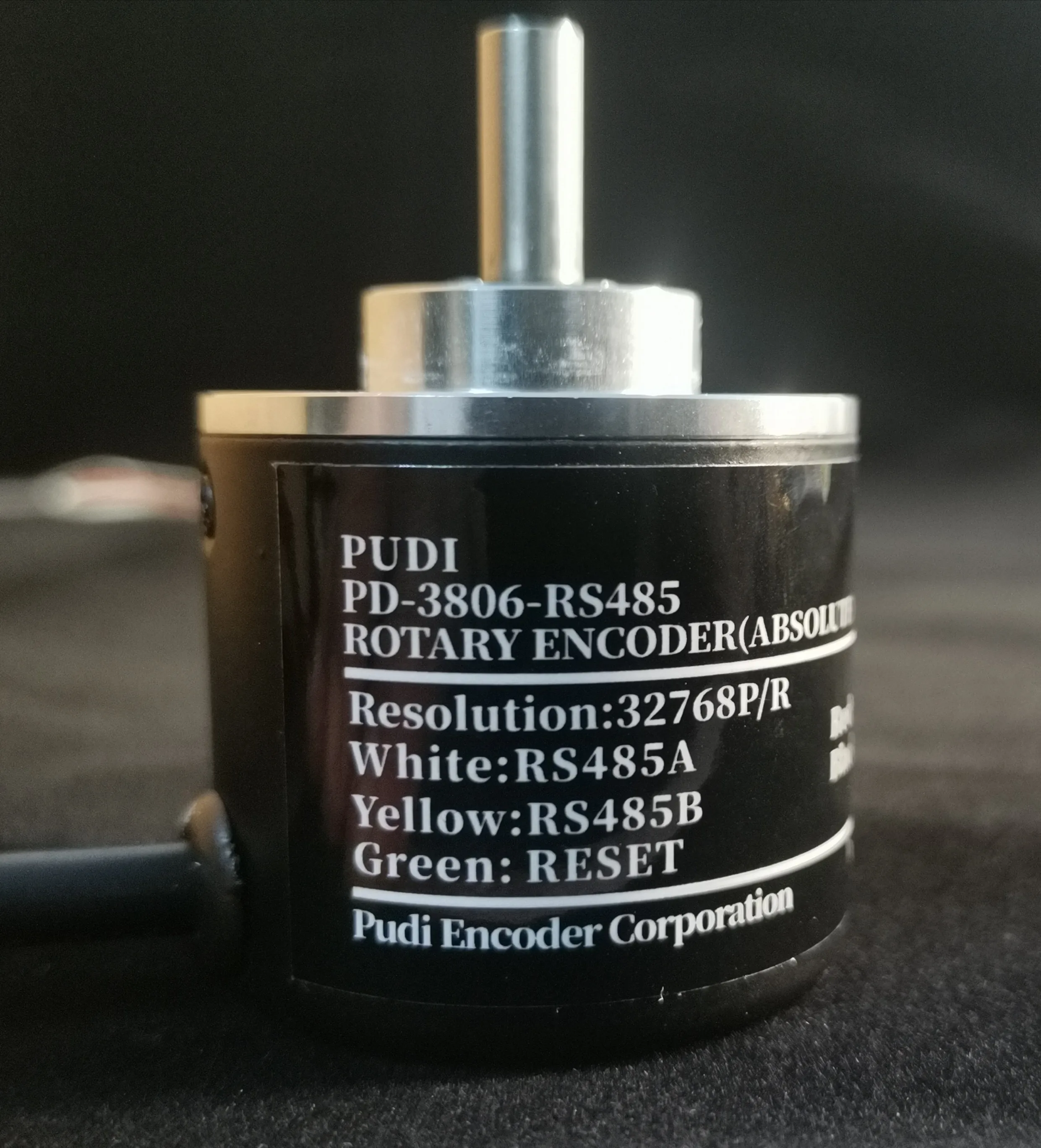

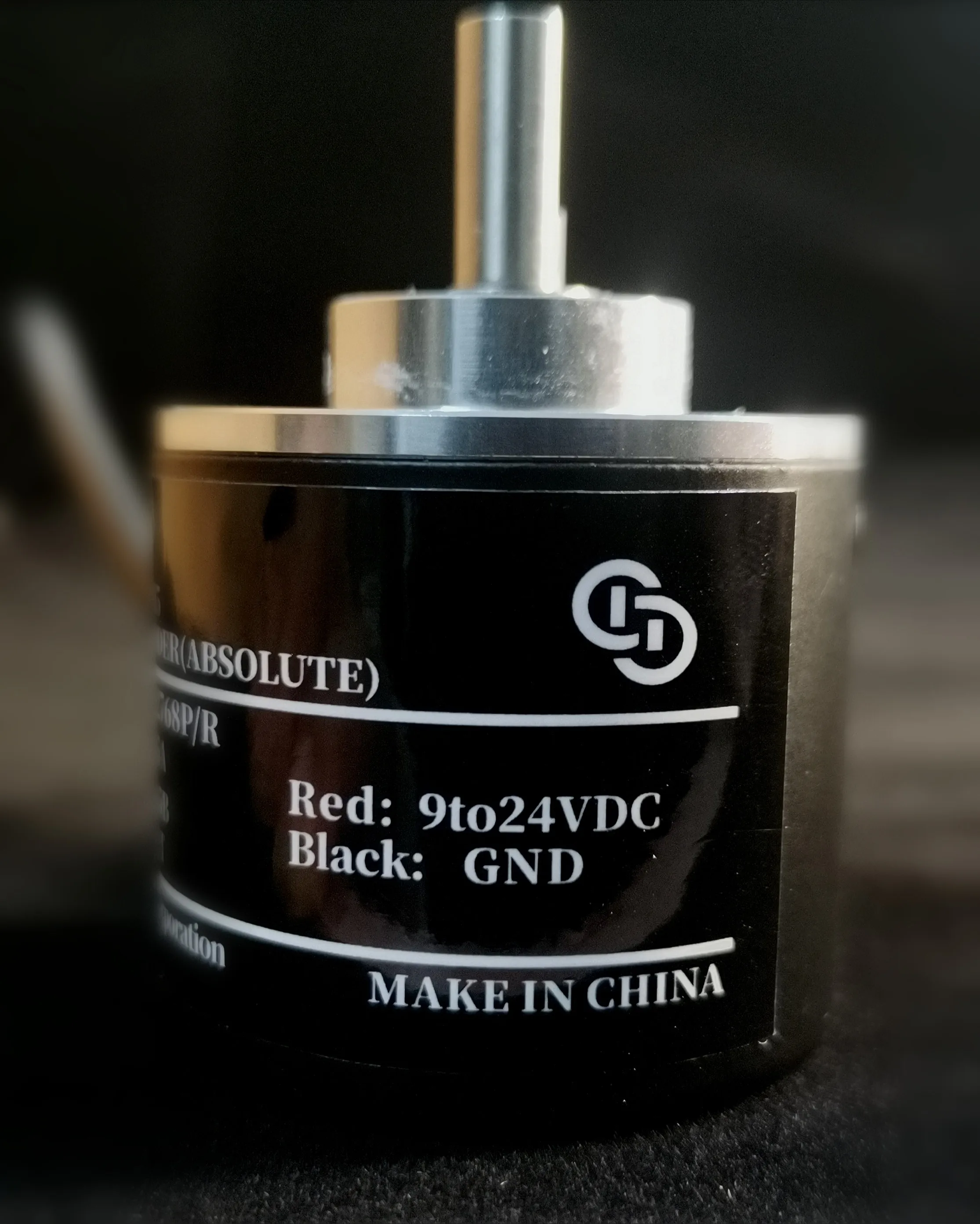

Описание товара
Он используется для измерения мгновенной скорости измеренного объекта, поворотов, направления вращения, точного значения угла.
Один 、 пользовательский протокол RS485Custom (65536 Разрешающая способность)
Пользовательский протокол (активный Тип отправки), то есть кодировщик активно отправляет данные на главный компьютер.
Формат данных
Разъем рамы
Данные
Первый байт
Второй байт
Третий байт
Четвертый байт
Пятый байт
FFH
81H
Старший восемь
Низкая октава
Зачетная сумма
Пример: формула преобразования угла ⑥ =(360 ° ×a)/2n. (a:data, n: биты кодировщика)
Сумма чека принимает нижние восемь бит суммы всех байтов
Формат последовательных данных: стартовый бит 1 стопорный бит 1 бит данных 8 бит четности нет
Активная загрузка отладочного инструмента: http://www.accnt.store/uploadfile/QY485SW2.zip
Два 、 Modbus rtuплен (32768 Разрешающая способность)
Адресный код может быть установлен для кодировщика, возможно несколько параллельных соединений, посетите ведущий-ведомый
Вопросы, требующие внимания:
Количество накопленных виртуальных циклов (0-512круг), без памяти после сбоя питания, значение после выключения питания и включения снова, от 0 циклов стартового отсчета. Одиночная Петля (Разрешающая способность 32768) на абсолютный угол не влияет сломанная пленка. Абсолютное значение угла выключения питания (одна петля) без потерь. Вращающийся вал из-за сбоя питания, кодировщик по-прежнему записывает изменение угла, снова включается и напрямую выводит абсолютный угол в это время.

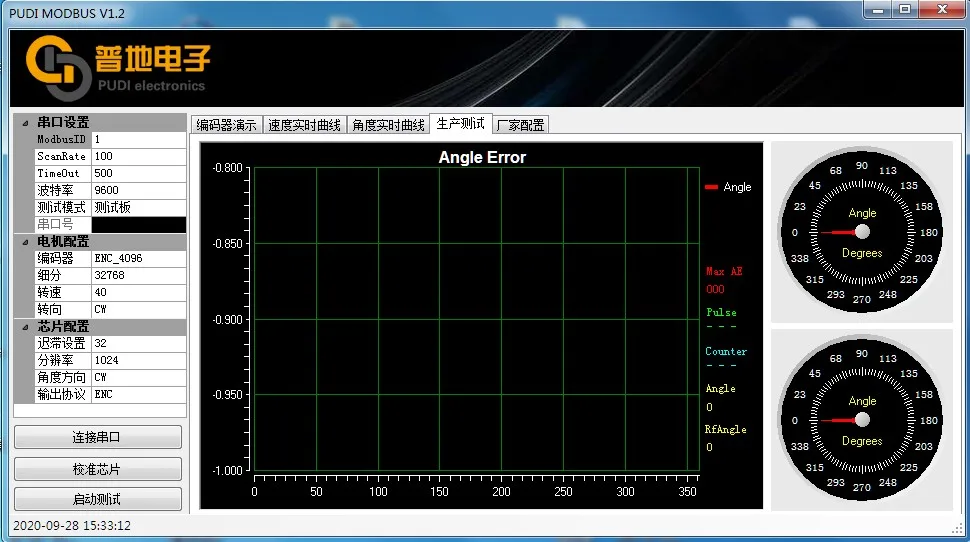

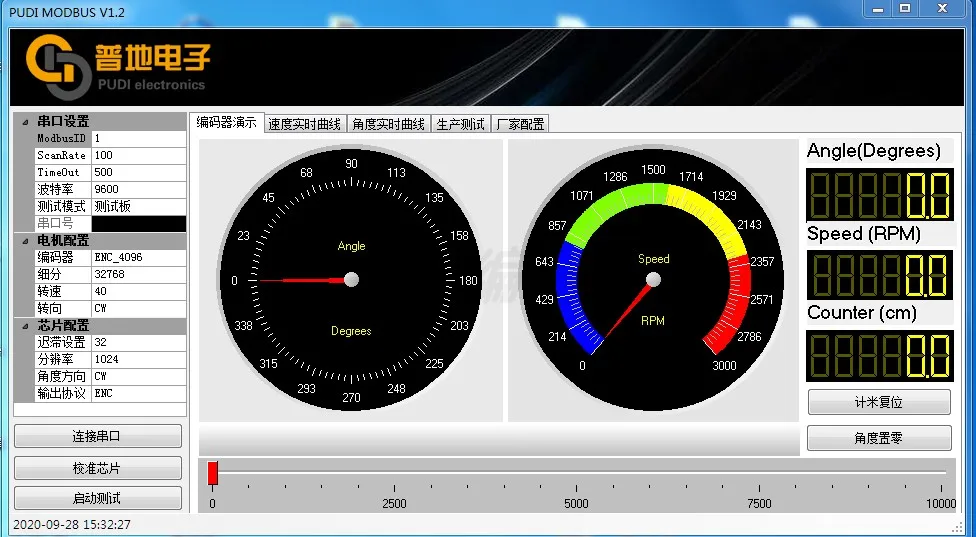

Загрузка инструмента отладки Modbus: http://www.accnt.store/uploadfile/QY485SW.zip
Инструкции по программному обеспечению: https://jingyan.baidu.com/article/48b37f8d53ba365a64648884.html
² Общие инструкции: Modbus RTU; Оборудование: 0x01; Скорость передачи: 115200; Без четности
1 команда только для чтения угла: угол = 0x7f5c = 360 * 0x7f 5c/0x8000 = 358,198242 °
Отправка хоста: 01 04 00 01 00 01 60 0a
Возврат ведомого устройства: 01 04 02 7f 5c 99 39
2 команды скорости только для чтения: скорость = 0x12 = 21,44*18 = 385,92 об/мин
Отправка хоста: 01 04 00 02 00 01 90 0a
Возврат ведомого устройства: 01 04 02 00 12 39 3d
3 инструкция только для чтения количества витков: количество витков = 0x1FD = 509 круга
Отправка хоста: 01 04 00 03 00 01 c1 ca
Возврат ведомого элемента: 01 04 02 01 fd 79 21
Справочное сообщение с углом считывания: Отправка: 01 03 00 41 00 01 D4 1E Возврат: 01 03 02 2A A7 E6 9E

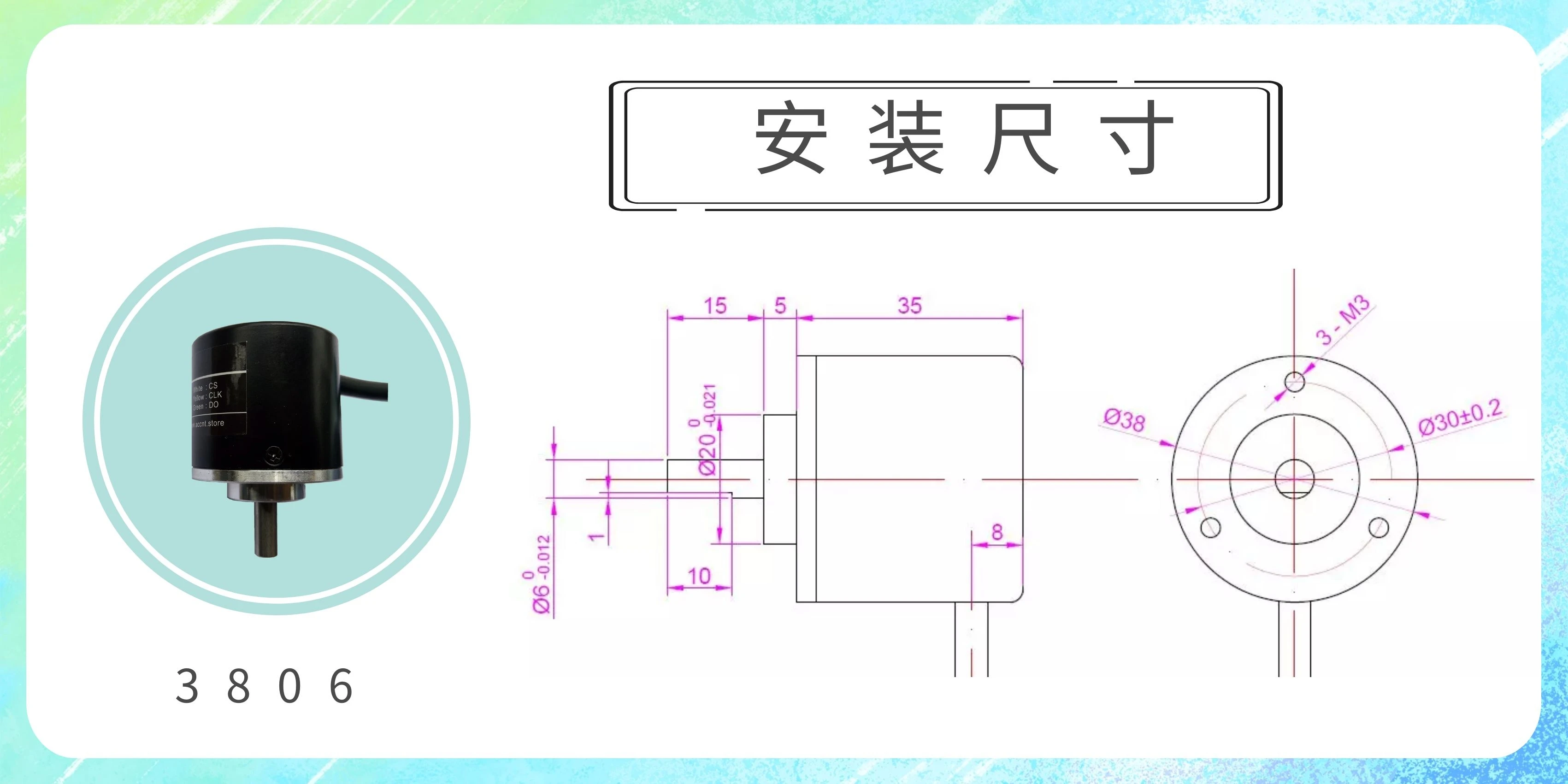

Меры предосторожности при установке и использовании:
Неправильная установка или использование повлияет на производительность и срок службы энкодера.
Механический аспект:
1. Гибкое соединение используется между вал энкодера и выходным валом пользователя, чтобы избежать серийного движения пользовательского вала 、 система вала и кодовый диск энкодера повреждены из-за прыжков.
2. Обратите внимание на допустимую нагрузку на ось во время установки.
3. Следует обеспечить, чтобы вал энкодера и выходной вал пользователя имели различные осевые градусы <0,20 мм, отклонение от оси <1,5 °.
4. Категорически запрещено стучать и стучать во время установки, чтобы избежать повреждения вафта и кодовый диск.
5. Не превышайте предельную скорость, превышение предельной скорости приведет к потере сигнала и повлияет на срок службы подшипника.
Электричество:
1. Заземляющий провод должен быть как можно толще.
2. Сигнальная линия кодировщика не должна быть подключена к источнику питания постоянного тока или переменному току, Избегайте повреждения выходной цепи.
3. Выходные линии кодировщиков не должны перекрываться друг с другом, чтобы избежать повреждения выходной цепи кодировщика.
4. Двигатель и другое оборудование подключены к энкодеру, он должен быть хорошо заземлен, без статического электричества.
5. Перед включением необходимо тщательно проверить, соответствует ли спецификация продукта Модель кодировщика, правильная ли проводка.
6. Избегайте использования в сильных электромагнитных условиях.
Экологические аспекты:
1. Энкодер-это прецизионный прибор, при использовании обратите внимание на то, есть ли источники вибрации и источники помех.
2. Пожалуйста, обратите внимание на температуру окружающей среды 、 это влажность в требуемом диапазоне инструмента.
3. Не Разбрызгивайте воду на кодировщик, который не является герметичным 、 маслом и т. д. при необходимости добавьте дождевик.
