Плата FYSETC E4 со встроенным Wi-Fi и Bluetooth, 4 шт., TMC2209, 240 МГц, 16 м, плата управления для 3D-принтера

Плата FYSETC E4 со встроенным Wi-Fi и Bluetooth, 4 шт., TMC2209, 240 МГц, 16 м, флеш-плата управления 3d-принтером на основе 3D-принтера

Описание продукта

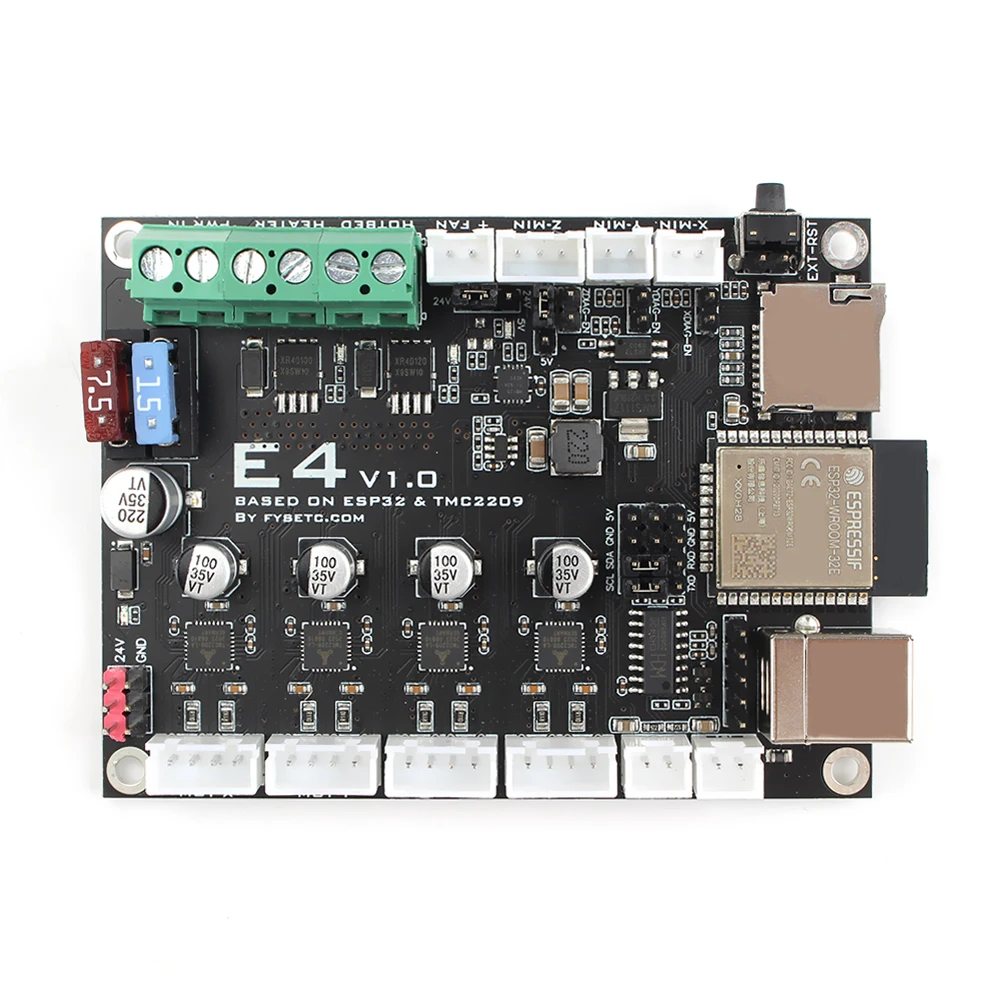

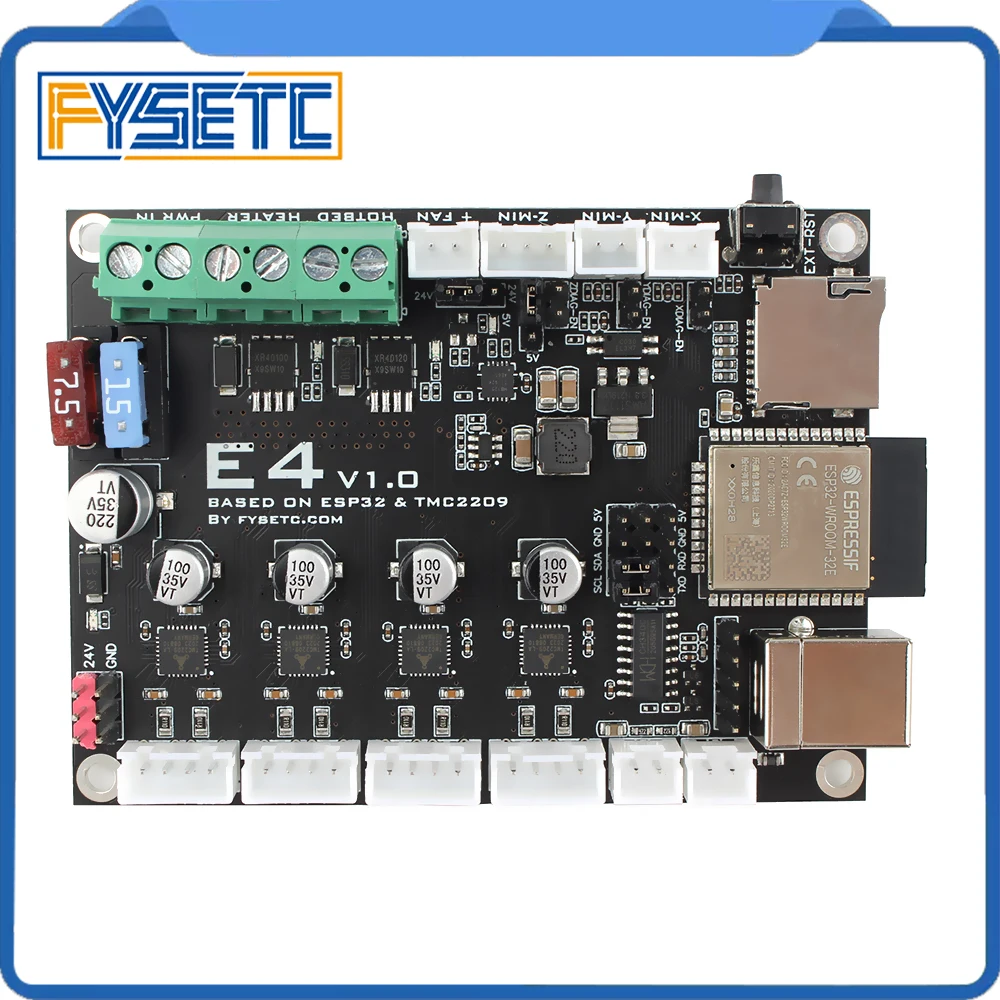

Плата E4-это минимальная плата управления 3d-принтером на базе микроконтроллера ESP32 от espressive, со встроенным Wi-Fi и Bluetooth. Скорость контроллера до 240 МГц, вспышка 16 Мб.

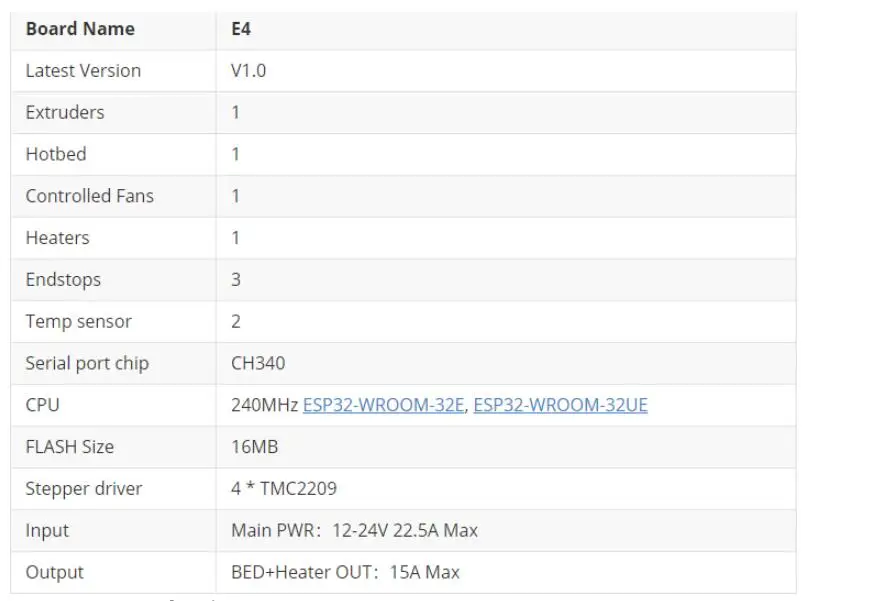

Особенности

-Компактный размер: 90 мм x 67 мм-Встроенная поддержка Wi-Fi-Входной источник питания от 12 В до 24 В, 3 выхода питания и 3 выхода 5 В-4 * ** TMC2209 ** Шаговые приводы: ось X, Y, Z и E-Встроенный Разъем для карты TF-CH340 для высокоскоростного последовательного подключения USB-Концевые ограничители X, Y и Z min; Также поддерживают Бессенсорное настраивание-Позволяет использовать зонд по оси Z, такой как Индуктивный датчик, работающий на входном напряжении питания (от 12 В до 24 В) или 5 В-Управляемый вентилятор, вы можете выбрать напряжение источника питания (12/24 в) или напряжение 5 В для него-Разъем Xh2.54, прочный и простой в подключении-PCB:-Черные матовые чернила, процесс распыления олова без свинца-Высокое качество, высокая температура FR4-TG130 PCB

Зачем вам эта доска?

Если вы хотите управлять 3d-принтером через веб-браузер без необходимости покупать дополнительные компоненты, такие как Raspberry Pi для ocprint, эта плата для вас. Если Вы управляете печатной фермой и хотите иметь возможность запускать печать удаленно через Wi-Fi, эта плата для вас.

Встроенная поддержка Wi-Fi

FYSETC E4 основан на микроконтроллере ESP32, поэтому E4 поддерживает протоколы 802,11 b/g/n, И пользовательская вилка прошивки Marlin может использоваться на плате, чтобы контролировать плату через веб-браузер.Это устраняет необходимость в традиционных ЖК-контроллерах, которые используют большинство других плат. Нет также необходимости подключать Raspberry Pi для управления принтером через веб-интерфейс. Веб-интерфейс является популярным ESP3D webUI, который работает на пользовательской вилке Marlin. Принтером можно управлять через любой веб-браузер, будь то ПК, смартфон или планшет.Например, вы можете нарезать 3d-модель с помощью программного обеспечения для нарезки на вашем ПК, а затем использовать веб-браузер вашего ПК для подключения к принтеру, отправьте нарезанный файл GCODE на принтер через Wi-Fi. Затем, используя тот же веб-браузер, вы можете попросить принтер начать печать.

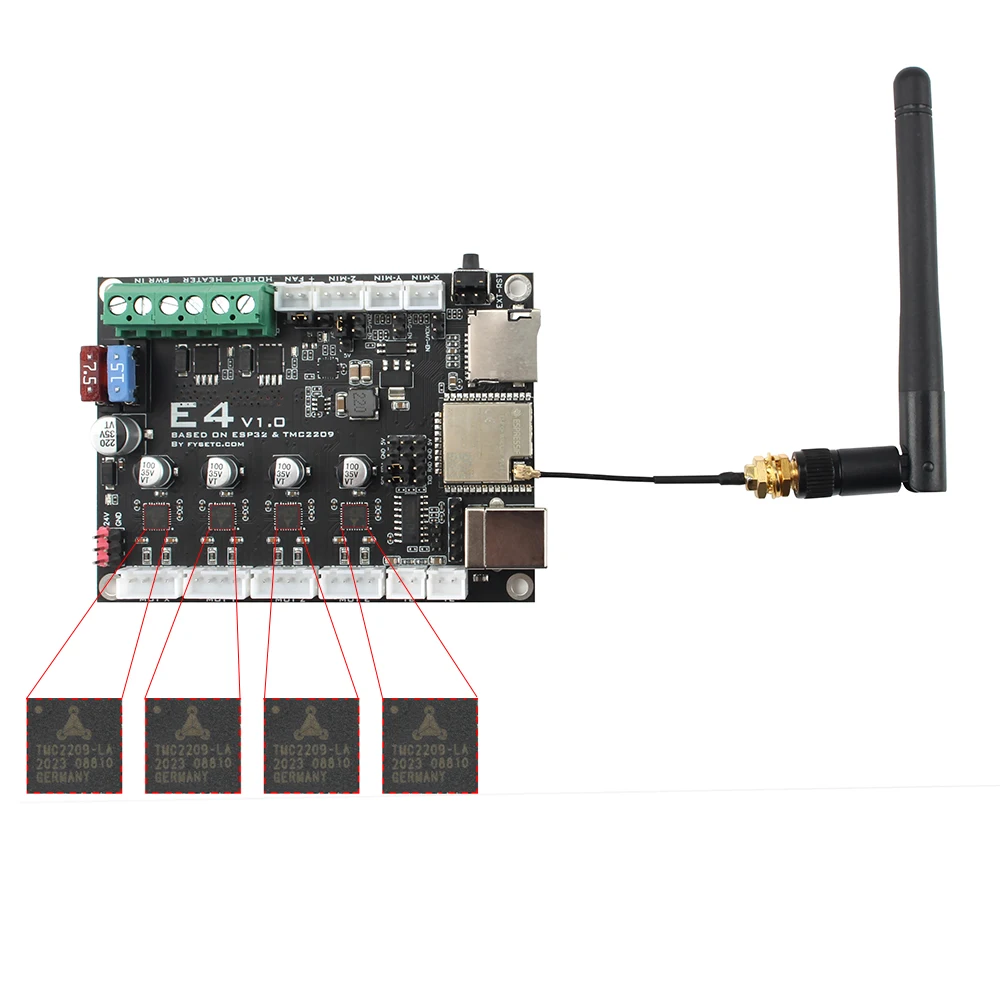

Тринамические Шаговые драйверы

FYSETC E4 использует новейший, лучший шаговый станок: TMC2209.1. Очень тихий2. Хорошая теплоотдача3. Максимальный ток до 2А4. Большой радиатор, хорошее рассеивание тепла5. Поддержка функции бессенсорного подключения.

Высокое напряжение для зондов

Одна из распространенных проблем при использовании индуктивных или capactive датчиков-это напряжение, при котором они питаются. Эти датчики обычно подключаются к концевому упору Z, который питается напрямую от микроконтроллера. Это означает, что 5 В или 3,3 В, но эти щупы не предназначены для такого низкого напряжения. Вместо этого они обычно предназначены для работы при 6 в или более. Использование более низкого напряжения для работы с такими датчиками снижает расстояние их обнаружения и, следовательно, эффективность.FYSETC E4 имеет специальный разъем для такого зонда Z, который использует напряжение источника питания для питания зонда. Если вы используете 12 В для источника питания, датчик будет работать от 12 В и наоборот при использовании источника питания 24 В. Это позволяет зонду работать в соответствии со своими спецификациями, обеспечивая оптимальные расстояния обнаружения.

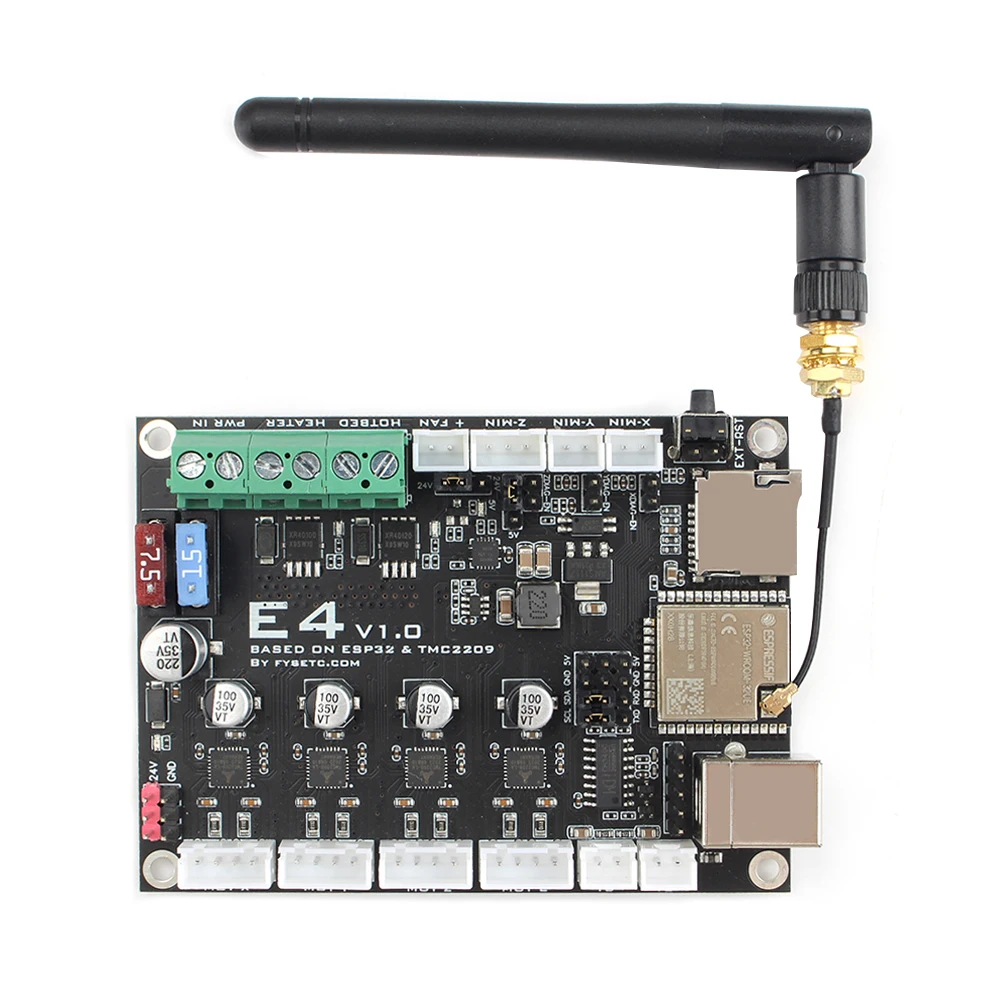

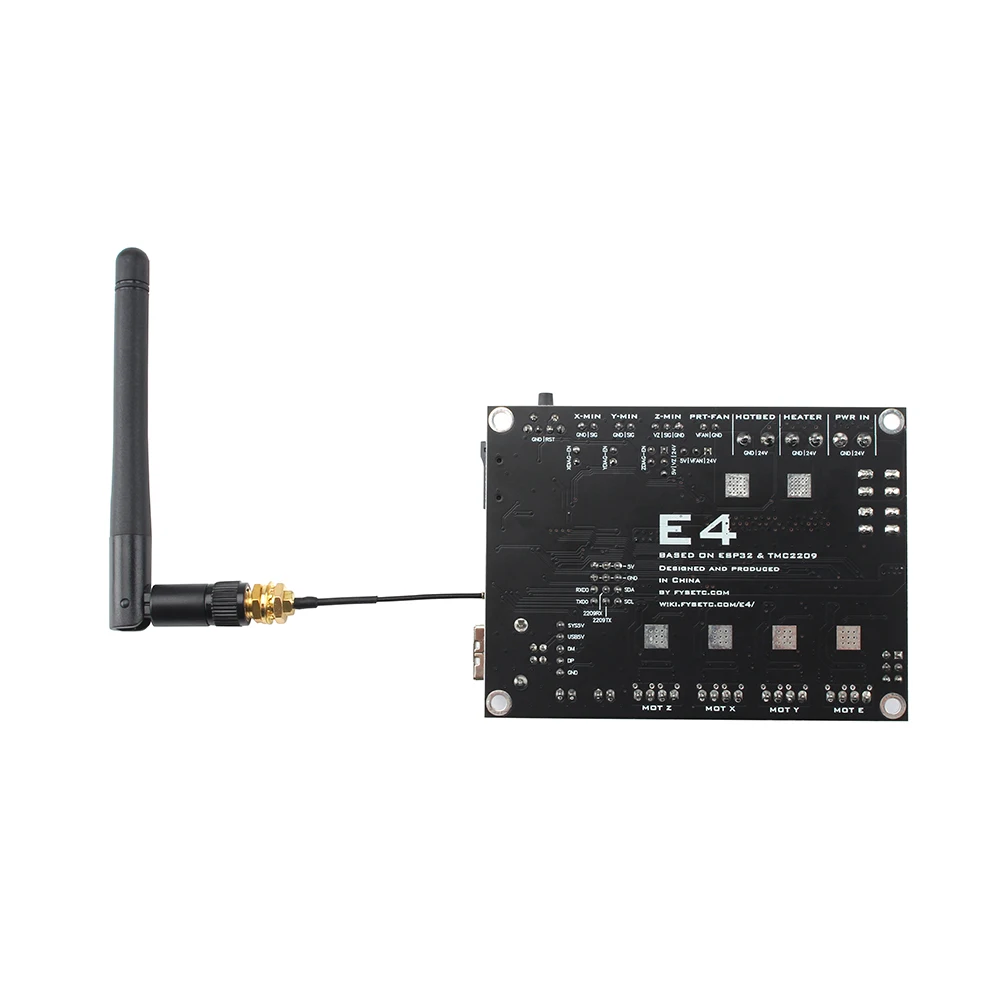

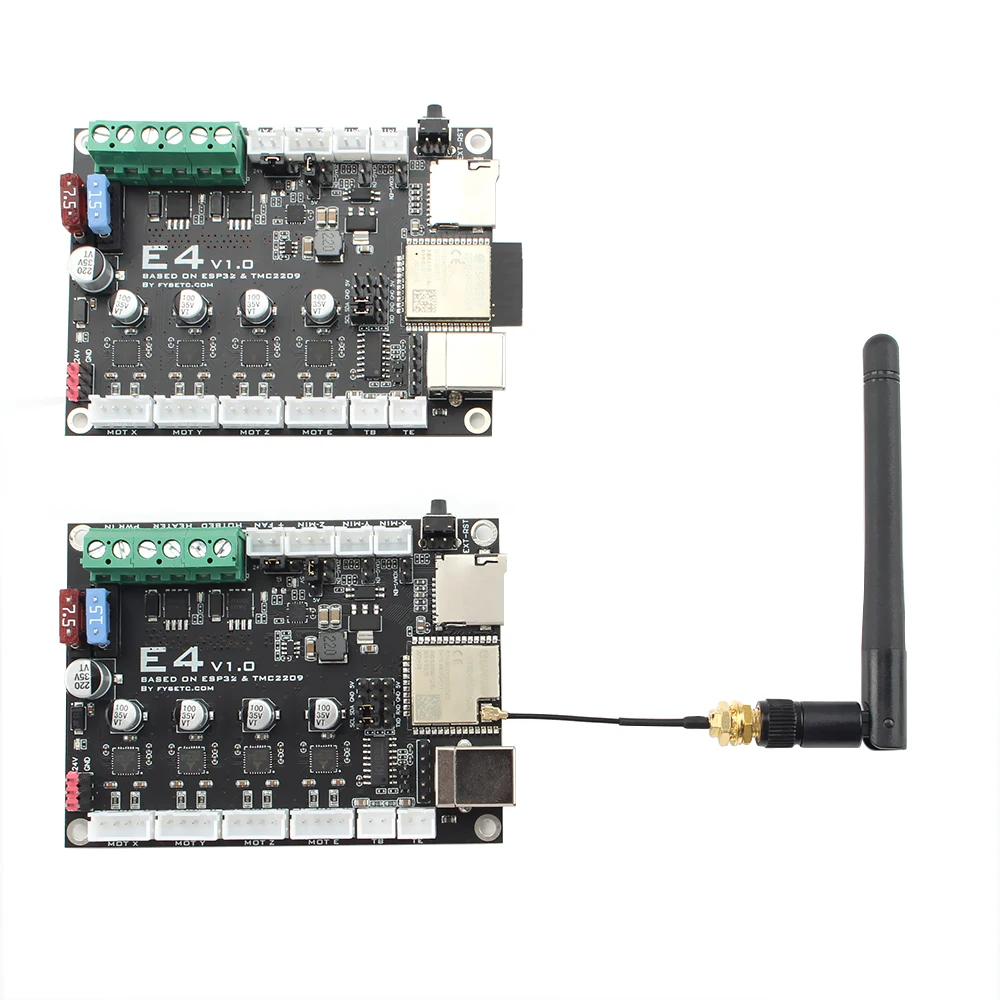

Встроенная или внешняя антенна

Есть две версии платы E4. Во-первых, встроенная антенна модуля Wi-Fi. А другой-модуль Wi-Fi с внешней антенной. Этот вариант дает вам выбор, что если вы хотите установить плату в закрытом корпусе, внешняя антенна поможет избежать проблемы ослабления сигнала Wi-Fi в ограниченном пространстве.

Аппаратные средства

Описание джемпера

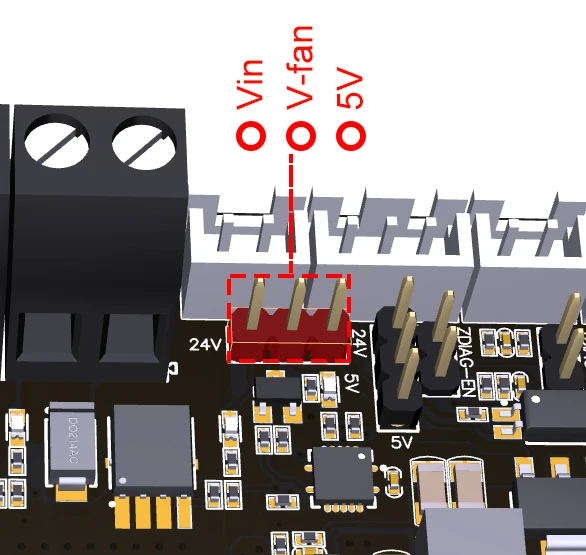

Вентилятор Перемычка питания

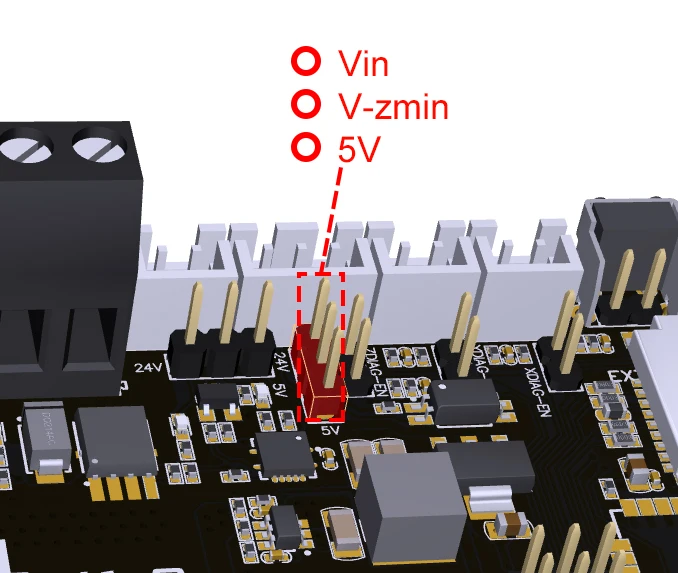

Z-Probe Перемычка питания

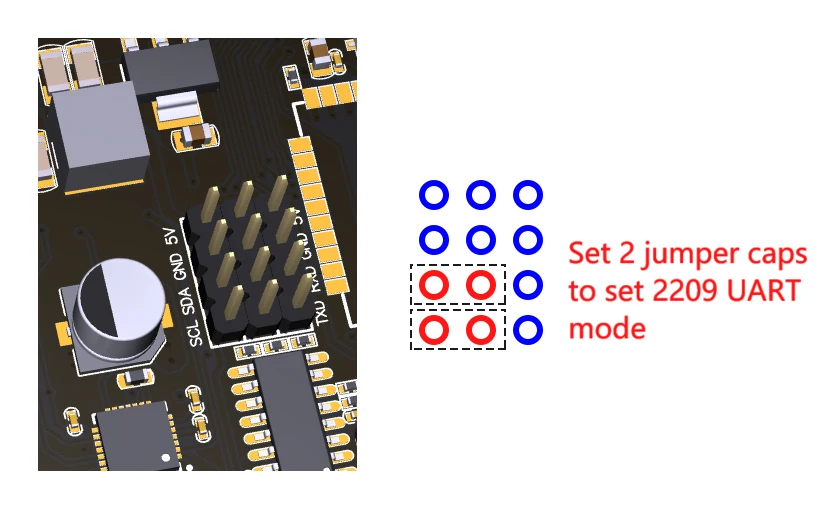

Бессенсорная перемычка

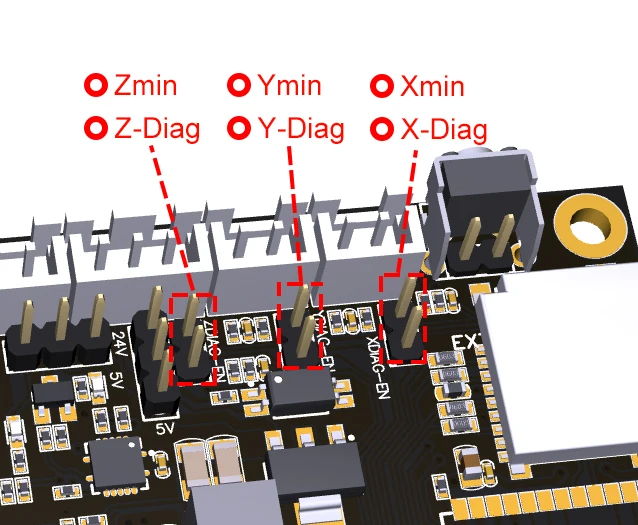

Бессенсорная перемычка

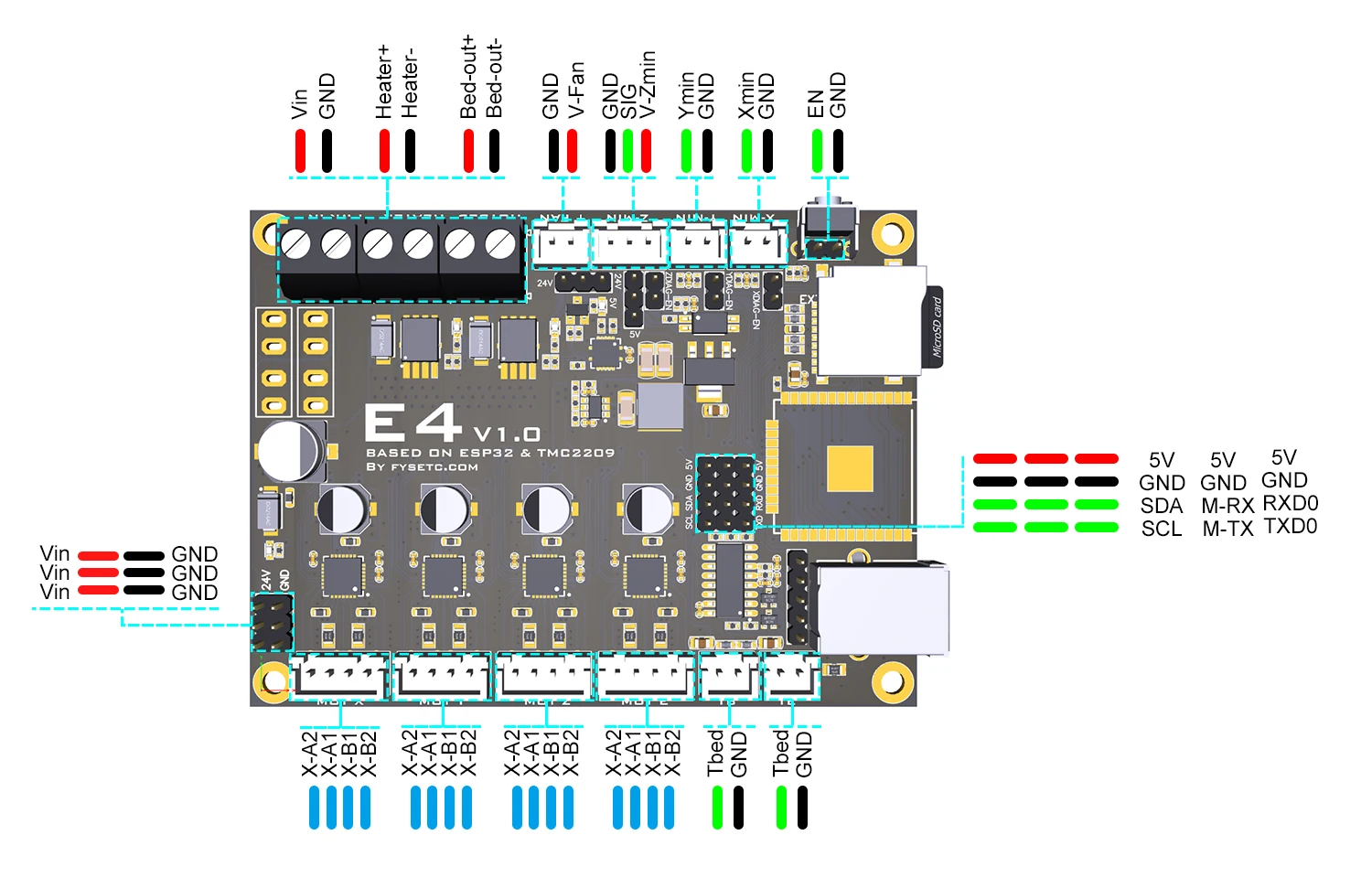

Определение контакта

Размеры

Прошивка

Заводская прошивка поставляется с пользовательской вилкой Marlin, а также веб-интерфейсом. Вы можете получить его в нашем [github](https://github.com/FYSETC/FYSETC-E4). Всегда нужно модифицировать его в соответствии с конфигурацией вашей машины. Вы можете следовать нашему видео или следующим шагам:1. Включите питание в FYSETC E4, а затем подключите ПК, смартфон или планшет к SSID «MARLIN_ESP» (пароль по умолчанию-«12345678»).2. После подключения Откройте веб-браузер и перейдите к 192.168.0.1 ", который загрузит веб-интерфейс ESP3D.3. Перейдите на вкладку «ESP3D» и введите настройки Wi-Fi (SSID и пароль).4. Сбросьте FYSETC E4. Теперь он должен подключаться к маршрутизатору.5. Подключите USB-кабель к E4 и ПК с помощью 115200 передачи данных и отправьте последовательную команду «[ESP111]», чтобы получить IP-адрес E4.6. Используйте свой веб-браузер и перейдите на IP-адрес, который вы получите, чтобы получить доступ к веб-интерфейсу.7. Теперь вы можете обновить прошивку. Загрузите вилку на заказ из [здесь]Https://github.com/FYSETC/FYSETC-E4/tree/main/firmware, Отредактируйте конфигурацию. h и конфигурацию _ adv.h в соответствии с вашими потребностями, затем компилируйте. В PlatformIO вы можете добавить в свой файл platformio.ini «upload_port = ip adderrs вашего E4», чтобы разрешить обновления OTA. Или после того, как прошивка была скомпилирована, используйте веб-интерфейс, перейдите на вкладку "ESP3D", и есть опция для обновления прошивки, которая позволяет до загрузки файла прошивки. bin.
