1. Общая информация о товареИ применение

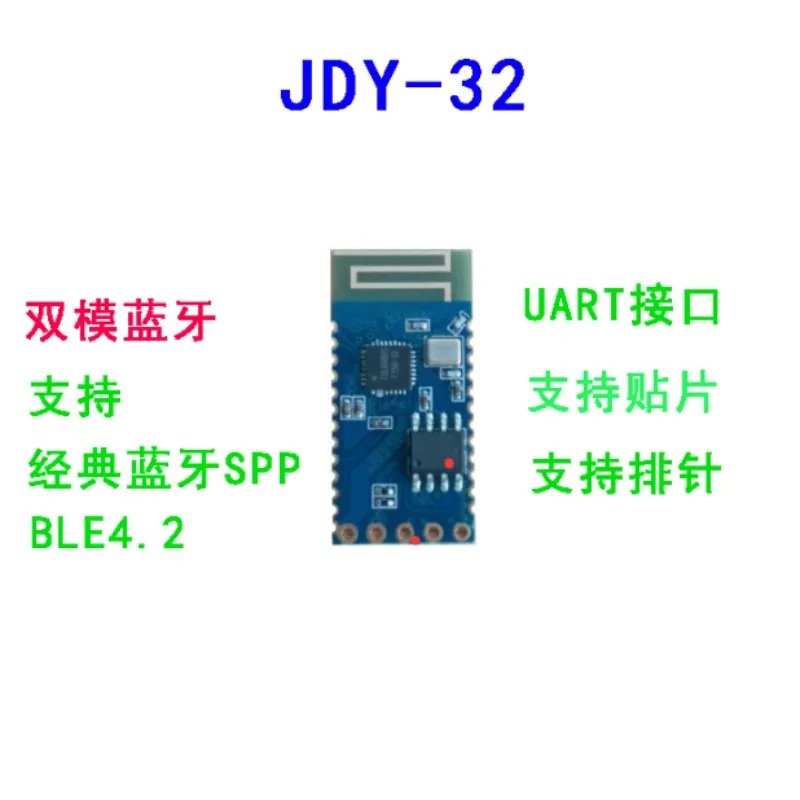

JDY-32Двухрежимный Bluetooth основан на конструкции Bluetooth 3,0 SPP + Bluetooth 4,2 BLE, который может поддерживать прозрачную передачу данных на Windows, Linux, ios, android, рабочую частоту 2,4 ГГц, метод модуляции GFSK, максимальная мощность передачи 5 дБ, максимальная дальность передачи 40 метров, Поддержка пользователей командой для изменения названия устройства, Скорость передачи данных и другие команды, удобная и быстрая в использовании и гибкая.
2. Применение товара
JDY-32Поддержка классического Bluetooth иBLEПротокол, может связываться с компьютерами с поддержкой Bluetooth (настольными компьютерами, ноутбуками), мобильными телефонами (Android,IOS) Общение. Может применяться для
Портативный POS-терминал с Bluetooth
Термопринтер Bluetooth
Управление умным домом
Автомобильное испытательное оборудование ODB
Игрушки Bluetooth
Делитесь мобильной мощностью, делитесь весами
Медицинское оборудование
3. Подробные параметры модуля
Модель
JDY-32
Рабочая частота
2,4 GHZ
Интерфейс связи
Уарт
Рабочее напряжение
1,8-3,6 В(Рекомендуется 3,3 В)
Рабочая температура
-40°C-80
Антенна
Встроенная антенна PCB
Расстояние передачи
40Измеритель
Поддержка Master-slave
Ведомый
Размер модуля
19,6*14,94*1,8 мм(Длина, ширина и высота)
Версия Bluetooth
Bluetooth 4,2 BLE/Bluetooth 3,0 SPP
STMТемпература сварки
<260
Вещательный ток
4,4 мА
BLEТок после подключения
3,8 мА
СППТок после подключения
12 мА
Мощность передачи
5 дБ(Максимум)
Чувствительность приема
-97 дБм
СППМаксимальная производительность
14,4 K байт/с (android)
BLEМаксимальная ласточкаВыбросКоличество
5K байты/с (ios)
BLEСервис UUID
FFE0
Прозрачная функция передачи UUID
FFE1
Четыре контактаФункция и применение
JDY-32Поддержка патча и паяльной головки
1, Применение контактного заголовка: спецификация контактного заголовка является стандартным контактным заголовком с шагом 2,54, необходимо сварить только 5 отверстий для контактного заголовка на модуле.
2, SMD Применение: для общих приложений необходимо только подключить 4 контакта VCC, GND, RXD, TXD. Если вам необходимо подключить устройство, вам необходимо отправить команду отключения после подключения, вам необходимо подключить выбранный контакт, а выбранный контакт находится в подключенном состоянии, низкий уровень в режиме команды, Высокий уровень прозрачной передачи.
Пять, описание функции контакта
Количество контактов
Функция контакта
Описание функции контакта
1
TXD
Последовательный выходной контакт (TTL-уровень)
2
RXD
Последовательный входной контакт (TTL-уровень)
3
CTS
4
RTS
5
Нуль
6
Нуль
7
Нуль
8
Нуль
9
SWI
10
Нуль
11
РСТ
Сброс (активный низкий)
12
VCC
Источник питания (1,8-3,6 В)
13
GND
Заземление
14
EN
15
ALE
Контакт состояния трансляции (мигает, когда не подключен, выводит высокий уровень после подключения)
16
Стат
Контакт состояния подключения (не подключен к низкому уровню, выход высокий уровень после подключения)
17
Выбор
ATКомандный контакт (работает только после подключения, низкий уровень переходит в режим команды после подключения, высокий уровень-прозрачный режим передачи), любое состояние выбранного контакта в неподключенном состоянии находится в режиме команды
18
Нуль
19
Нуль
20
Нуль
Двадцать один
Нуль
Двадцать два
Нуль
Двадцать три
Нуль
24
Нуль
25
Нуль
Шесть,Печатная платаРазмер посылка
Семь, последовательный портATНабор инструкций
JDY-32Последовательный порт модуля должен быть добавлен rn при отправке команд AT
Последовательность
Инструкция
Характеристики
По умолчанию
1
Версия AT +
Номер версии
JDY-32-V1.0
2
AT + RST
Мягкий Сброс
3
AT + диск
ATКоманда для отключения
4
AT + MAC
Запрос адрес MAC BLE
5
AT + MACS
Запрос адрес MAC SPP
6
AT + бод
Скорость передачи бод
9600
7
AT + имя
BLEНастройка имени и запроса трансляции
JDY-32-LE
8
AT + наименования
СППНастройка имени и запроса трансляции
JDY-32-SPP
9
Тип AT +
СППТип подключения паролем
2
10
AT + PIN
СПППароль подключения
123456
11
AT + по умолчанию
Сброс

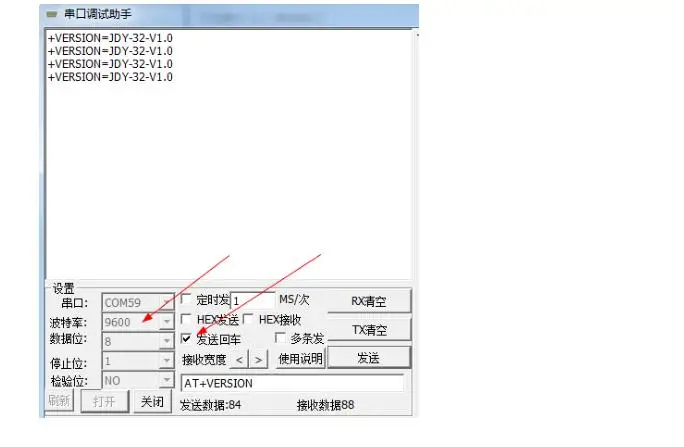

ATКомандный метод использования последовательного инструмента
1, Запрос номера версии
Инструкция
Ответ
Параметры
Версия AT +
+ Версия = JDY-19-V1.0
Нет
2, Сброс
Инструкция
Ответ
Параметры
AT + RST
Ок
Нет
3, Отключить
Инструкция
Ответ
Параметры
AT + диск
Ок
Нет
Эффективно после подключения
4, Адрес BLE Bluetooth MAC
Инструкция
Ответ
Параметры
AT + MAC
+ MAC = 1334ab52de8c
Нет
5, SPP Bluetooth MAC адрес
Инструкция
Ответ
Параметры
