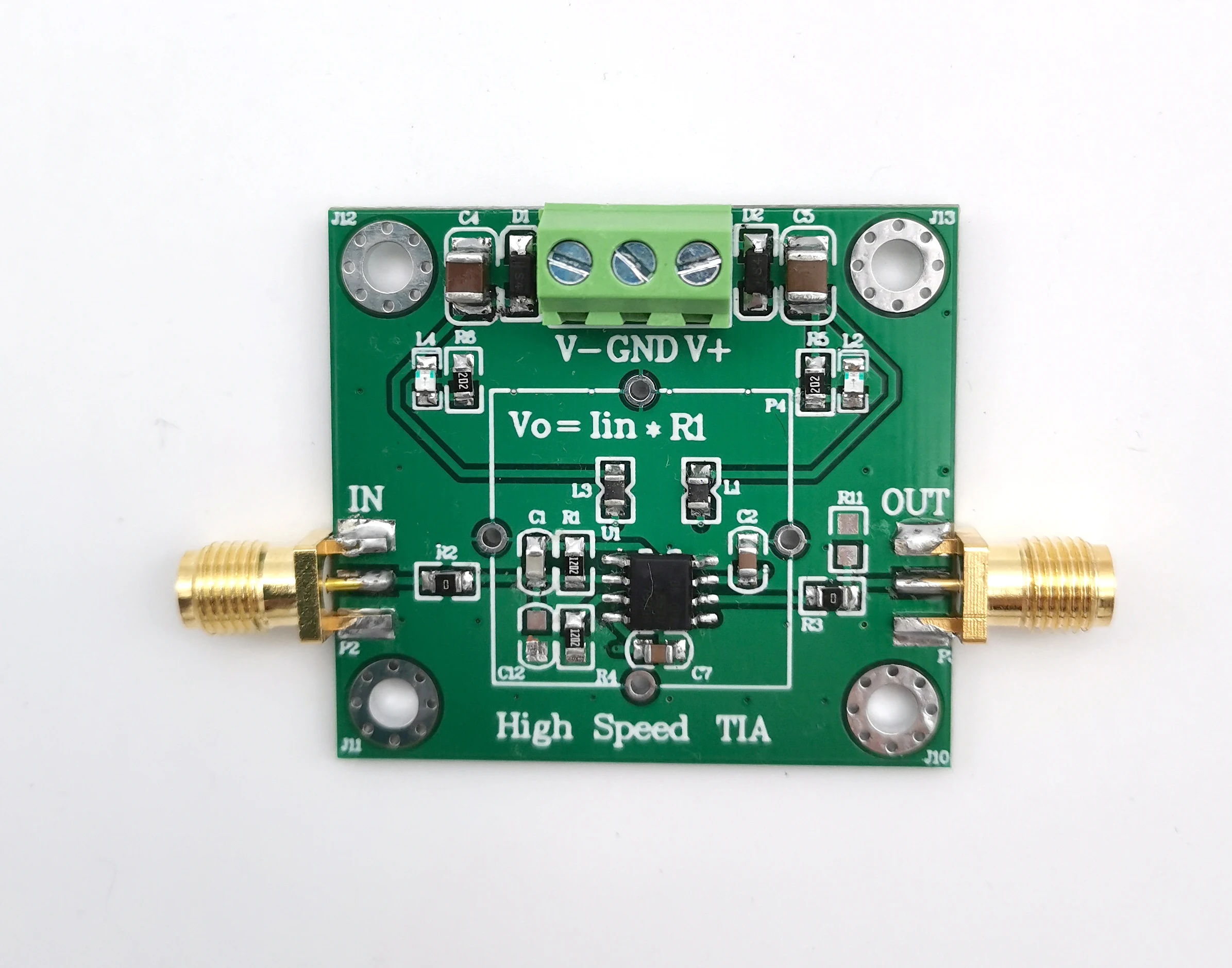

Описание модуля
OPA847 transimpidance усилитель-это высокоскоростная и высокая пропускная способность IV конверсии, обычно используется в импульсном преобразовании светильник и некоторых слабых местах обнаружения тока. Минимальное текущее разрешение модуля-0.1nA. Модуль имеет пропускную способность аналогового сигнала лучше 100 м, совместим и адаптируется к большинству фотодиодов PD и лавинные диоды APD. Основным чипом модуля является высокополосное ядро TI OPA847. Операционный усилитель имеет характеристики чрезвычайно высокой полосы пропускания и низкого тока смещения. Модули, как правило, используются для высокоскоростного фотографирования, светильник для обнаружения импульсов и флуоресцентного обнаружения вещества и т. Д.
Список доставки
OPA847 модуль усилителя трансиmpedance доставка Физический модуль + схема PDF + послепродажная техническая поддержка + Электростатическая упаковка + Противоударная пена Советы: (1) интерфейс модуля нашего магазина ясен, и производительность стабильна. Пожалуйста, используйте схему схемы, предоставленную нашим магазином, чтобы сделать функциональную проверку в соответствующих экспериментальных условиях. (2) основные параметры этого модуля находятся на странице сведений. Информация о модуле PDF файл предоставляется, и инженерный файл не предоставляется. Пожалуйста, имейте в виду покупателя. Если у Вас возникли какие-либо проблемы в работе, пожалуйста, свяжитесь со службой поддержки клиентов. (3) перед использованием модуля, пожалуйста, прочтите подробную страницу этого модуля, чтобы понять ограничения питания и использования, чтобы избежать повреждения модуля из-за неправильной работы. (4) Все модули в нашем магазине гарантируют предоставление реальных параметров модуля, функций и изображений. Все модули протестированы и отправлены.
Параметры модуля

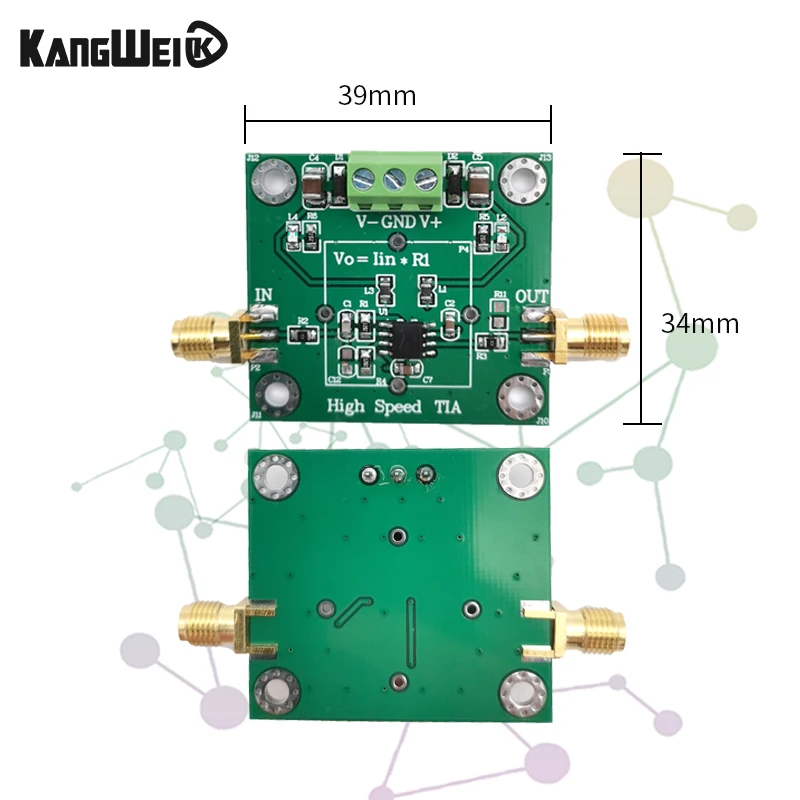

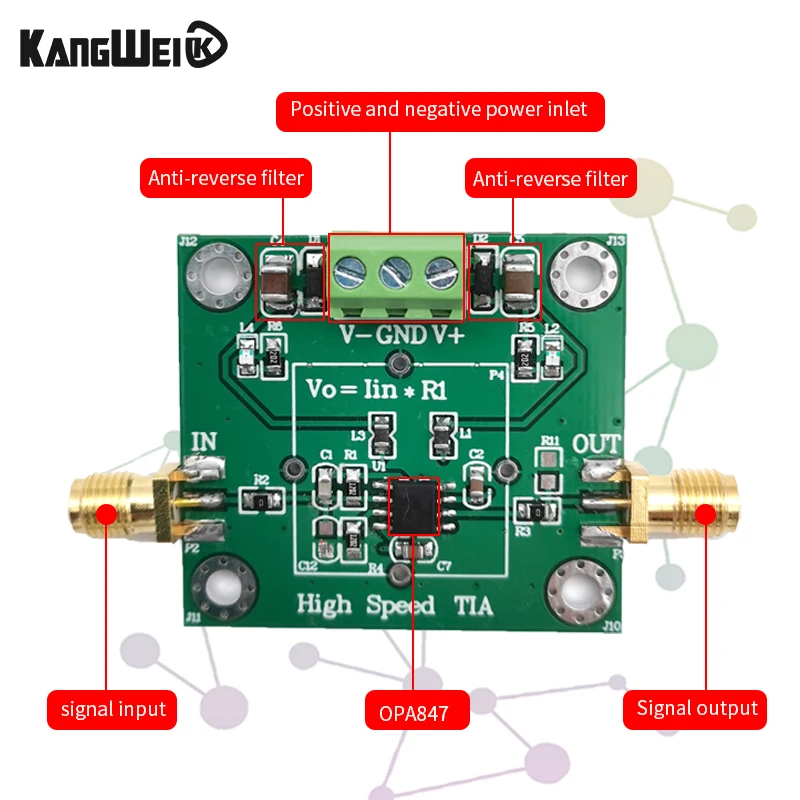

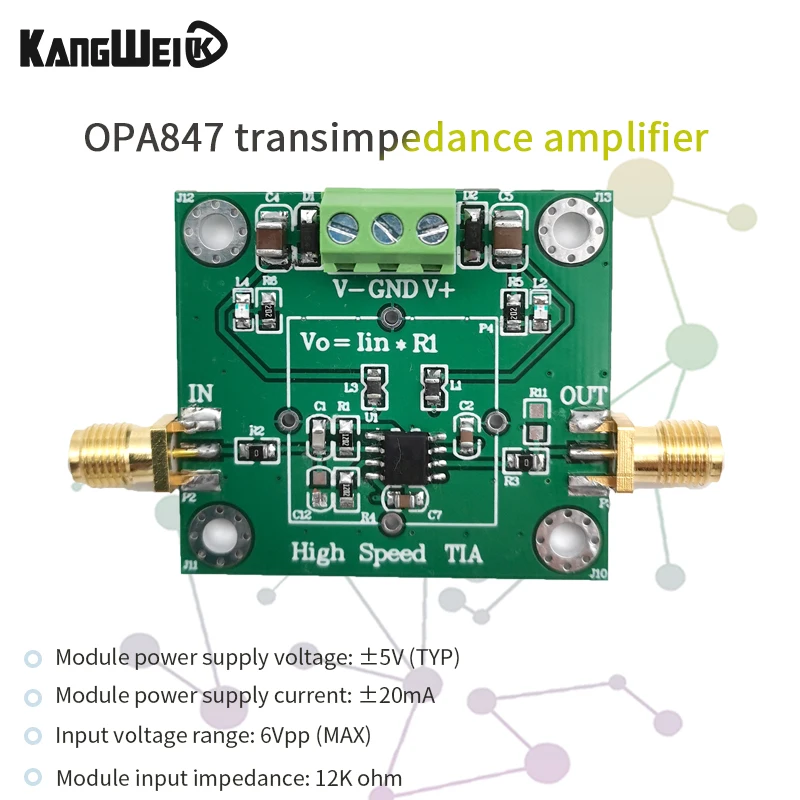

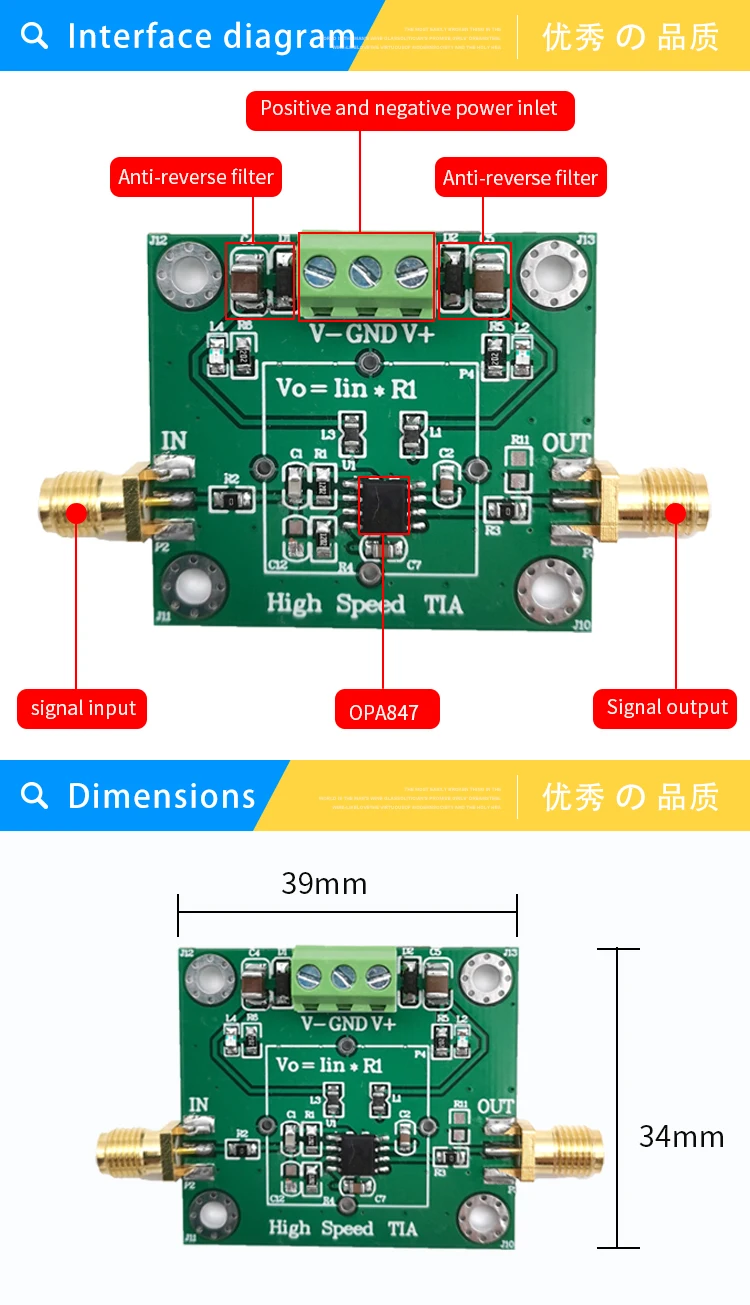

Модель модуля: 0PA847 усилитель трансиmpedance | Тип модуля: усилитель тока и напряжения Напряжение питания модуля: ± 5 В (TYP), ± 6 В (макс.) Модуль питания ток: ± 20 мА Форма входного сигнала: Односторонний ток Диапазон входного тока: 300uA (макс.), различные отзывы сопротивлений соответствуют различным максимальным токам Минимальное разрешение входного тока: 0. 1nA Диапазон входных частот: DC- 80 МГц (большие отзывы-Сопротивление означает меньшую пропускную способность) Входное сопротивление: 12K Ом Диапазон выходного напряжения: 6Vpp (макс.), выходное напряжение находится в пределах источника питания Выходной ток: ± 5ма (макс.) Выходное напряжение модуля: Vout = Iin * R1 Вес модуля: 10 г Защита модуля: защита обратного подключения питания | Спецификация модуля: 41*37*7 мм (длина * ширина * высота-Размер печатной платы) Нагрев модуля: без теплоотвода (не требуется отведение тепла для нормальной работы) Коэффициент нагрева модуля: чрезмерное напряжение питания повреждает чип или модуль поврежден Рабочая Температура модуля: -25 °C-+ 75 * C (промышленный класс) Характеристики модуля: Светодиодный индикатор положительной и отрицательной мощности, низкий ток смещения Диапазон применения: фотоэлектрический детектор, передний конец сбора данных, обнаружение слабых сигналов и т. Д. Тип интерфейса модуля: SMA вход сигнала и выход, 3,81-3PIM разъем карты питания.
Меры предосторожности
(1) Источник питания модуля является положительным и отрицательным двойным источником питания, и напряжение не может превышать 6 в. (2) поскольку модуль является высокоточным устройством, во избежание ненужных помех рекомендуется использовать Линейный источник питания. (3) для выходного сигнала рекомендуется использовать хороший провод для ввода и вывода сигналов для обеспечения хорошего заземления. Вы можете использовать осциллограф или Вольтметр для наблюдения за эффектом. Плохой контакт или плохое качество проводов может привести к затуханию сигнала или чрезмерному шуму.
Схема тестирования модуля

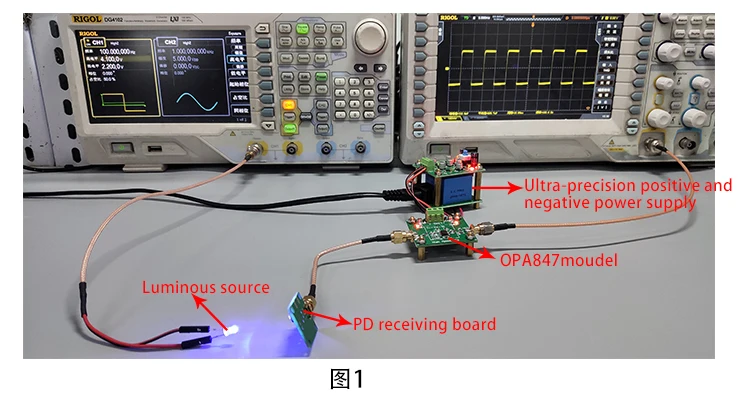

Усилитель трансиmpedance OPA847 питается от нашего сверхнизкого пульсационного точного линейного источника питания (± 5 В) для тестирования фотоэлектрического преобразования PD и APD соответственно. Первый метод тестирования использует наш фотодиод PN502 PD в качестве входного тока усилителя трансимпеданса OPA847 как светильник, принимающий устройство. Генератор сигналов с функцией рабочего стола генерирует сигнал квадратной волны 1K, чтобы непосредственно управлять светоизлучающим диодом для получения переменного светового сигнала. Затем используйте фотодод для преобразования меняющегося фототока в сигнал напряжения, а затем лазерный эффект связи может быть достигнут, как показано на рис. 1.

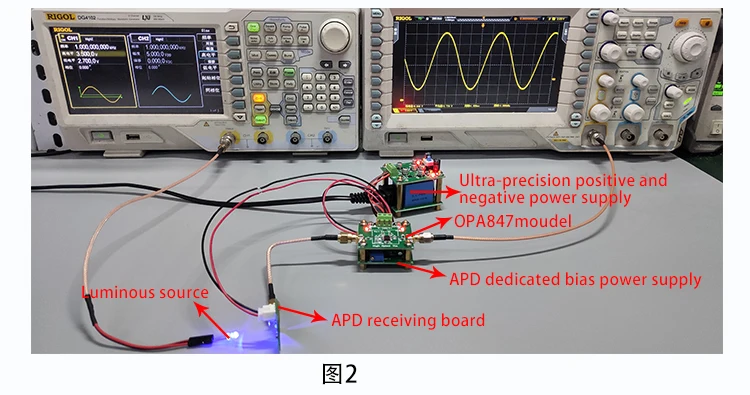

Так как Модуль питается положительно и отрицательно, направление фототока может быть положительным или отрицательным. Второй метод тестирования Принять наш AD500-8 avalanche диод, с APD специальный источник питания смещения, обеспечить APD смещения напряжения, настольный генератор сигналов функции генерирует 1K AC синусоидальный сигнал непосредственно приводной светильник-излучающие диоды для производства сигналов переменного светильник, И лавинные диоды, чтобы производить переменный светильник, сигналы, преобразованные в текущий входной модуль сигнала, Модуль преобразует фототок в сигнал напряжения. Эффект. Результаты показаны на рис. 2.

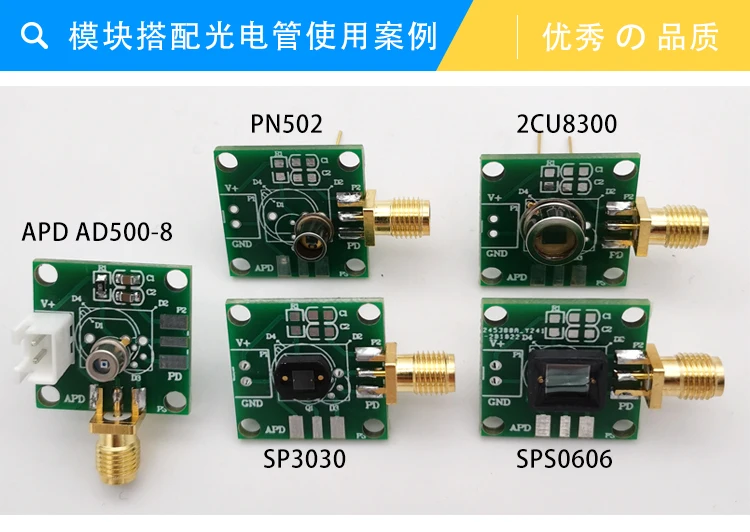

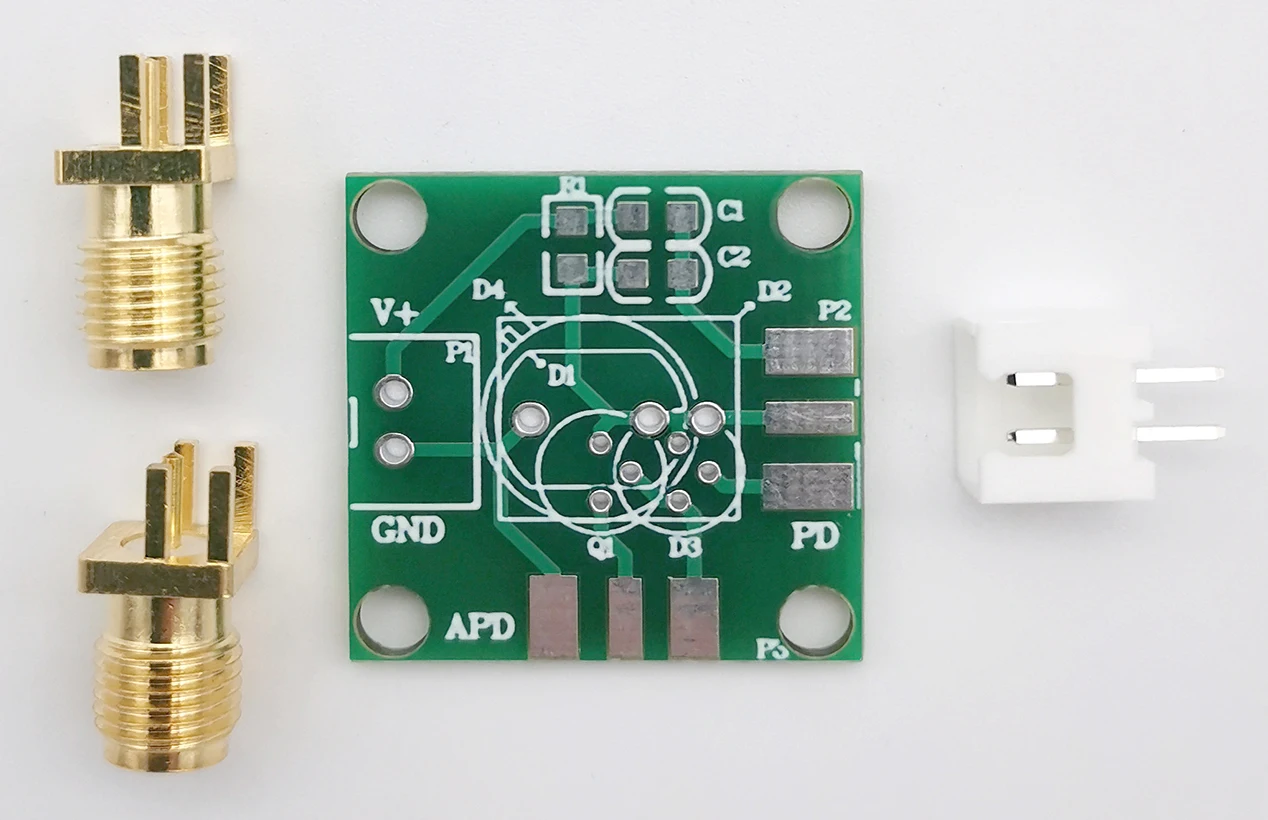

Плата адаптера для фотоэлемента
Применение модуля: PD, PIN, APD, photocell, фотоэлектрическая трубка с хвостом, может быть адаптирована к большинству наших магазинов Фотоэлемент с цифрами Модуль Вес: 5,9 г Размер модуля: 22*22 мм Размер отверстия для позиционирования: 3 мм Плата адаптера предоставляет схематические схемы и файлы PCB. Покупатели должны сварить самостоятельно в соответствии с их собственным использованием, а Доставка по умолчанию-это пустые части доски.
Чехол для фотоэлемента
