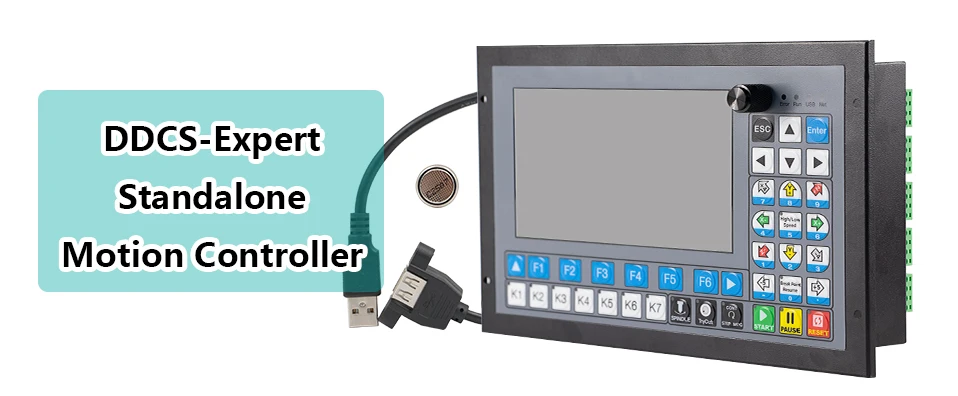

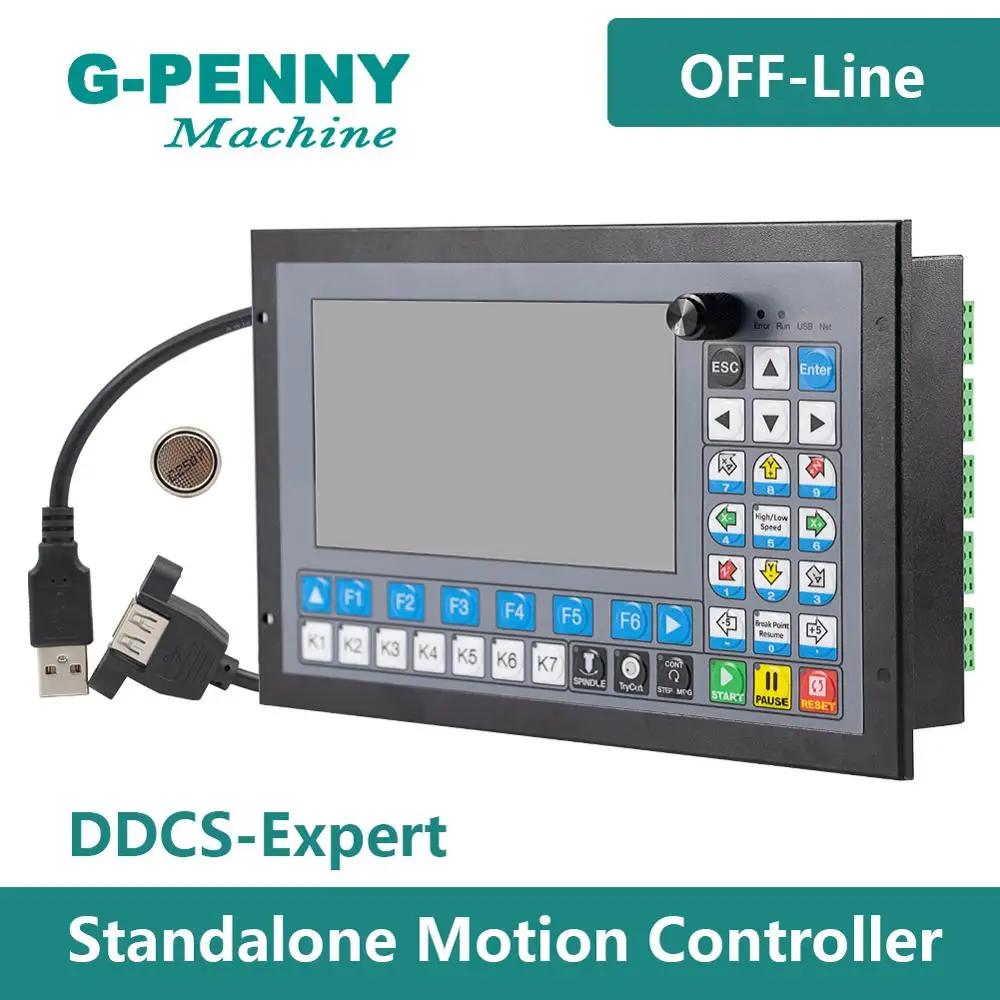

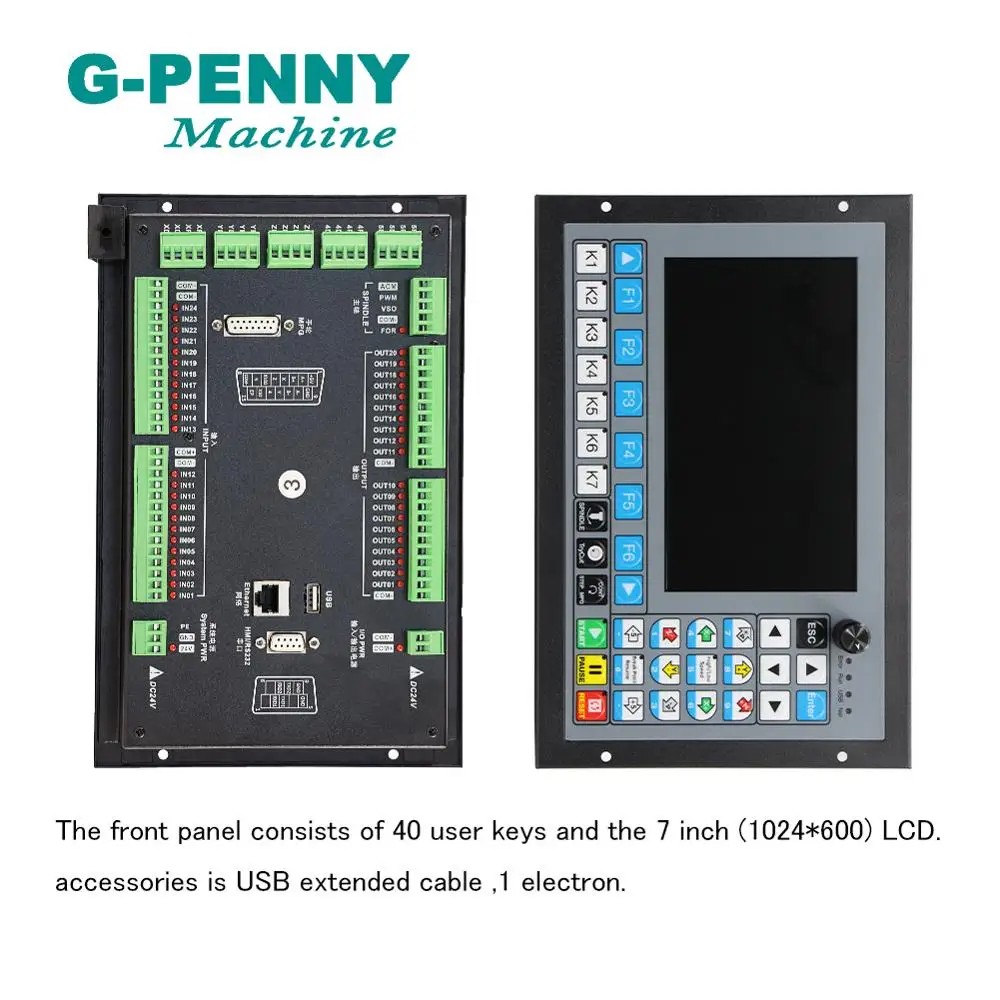

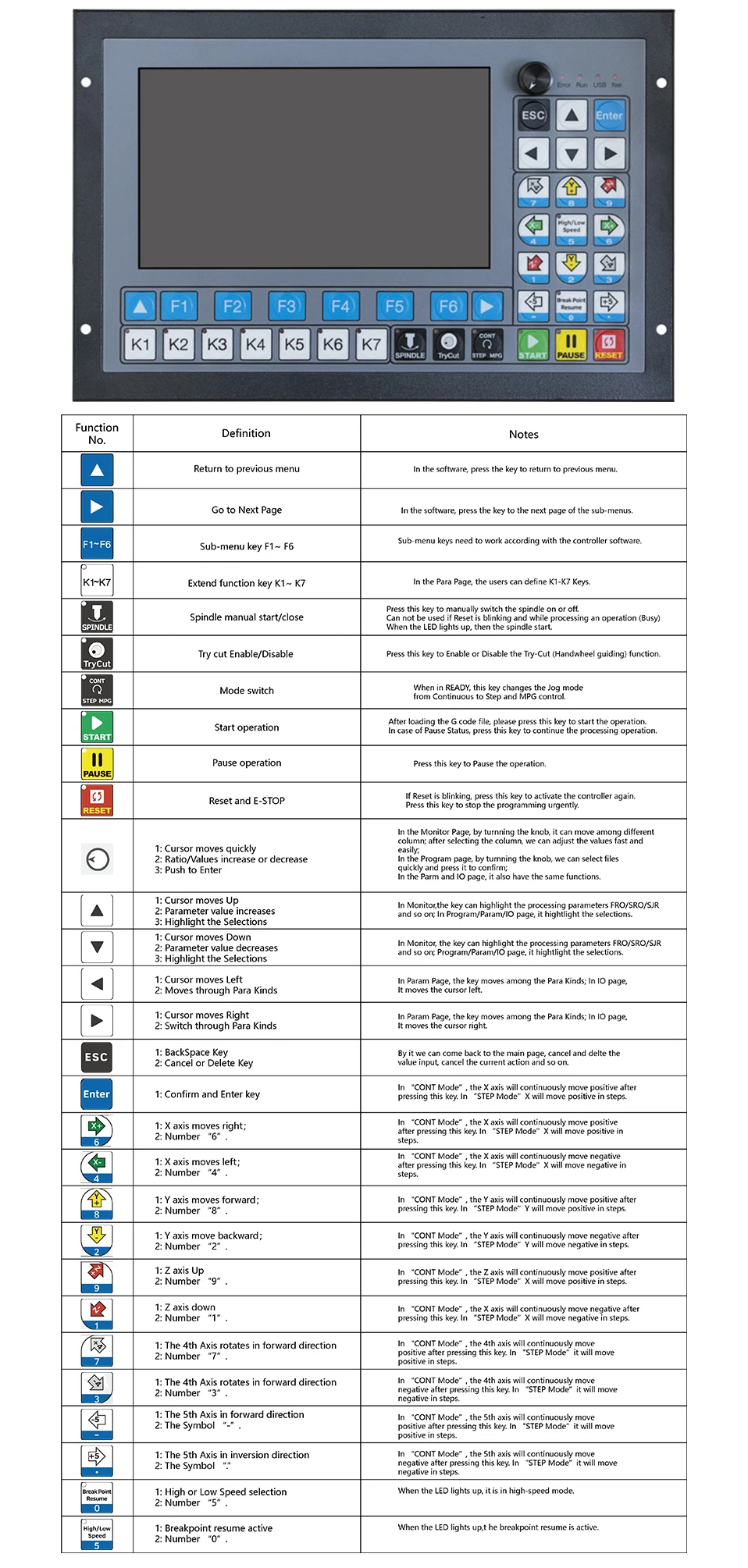

DDCS Expert-это контроллер движения с 3 ~ 5 осями для открытия или закрытия шаговых и серводвигательных систем с полноцветным экраном 7/10.2. Самый высокий выходной пульс на ось-1 МГц. Пользователи могут самостоятельно определить функциональные клавиши. Этот контроллер поддерживает несколько режимов шпинделя, поддерживает прямой журнал инструментов, журнал козлового типа, журнал дискового типа. Интерфейс операционной системы, хотя и очень комплексный, можно узнать за очень короткое время.
Экспертная система цифрового управления DDCS использует систему проектирования ARM + FPGA. ARM контролирует интерфейс человека-компьютера и анализ кода, а FPGA предоставляет базовые Алгоритмы и создает Пульс управления. Это гарантирует надежное управление и простоту в эксплуатации.
Внутренняя операционная система основана на Linux.
DDCS Expert используется для многих стилей и типов станков с ЧПУ. Токарные станки, роутеры, выбор и место и мельницы, токарные станки и резцы являются всего лишь несколькими примерами. Эксперт DDCS работает как автономная система без необходимости использования компьютера. Это гарантирует высокую точность, точность и надежность.
DDCS-Expert-это небольшая коробка, которая может поместиться в окно небольшого блока управления или управления
Шкаф. Четыре фиксирующих крючка фиксируют этот контроллер от рамки. Размеры, которые вы найдете на рисунке.

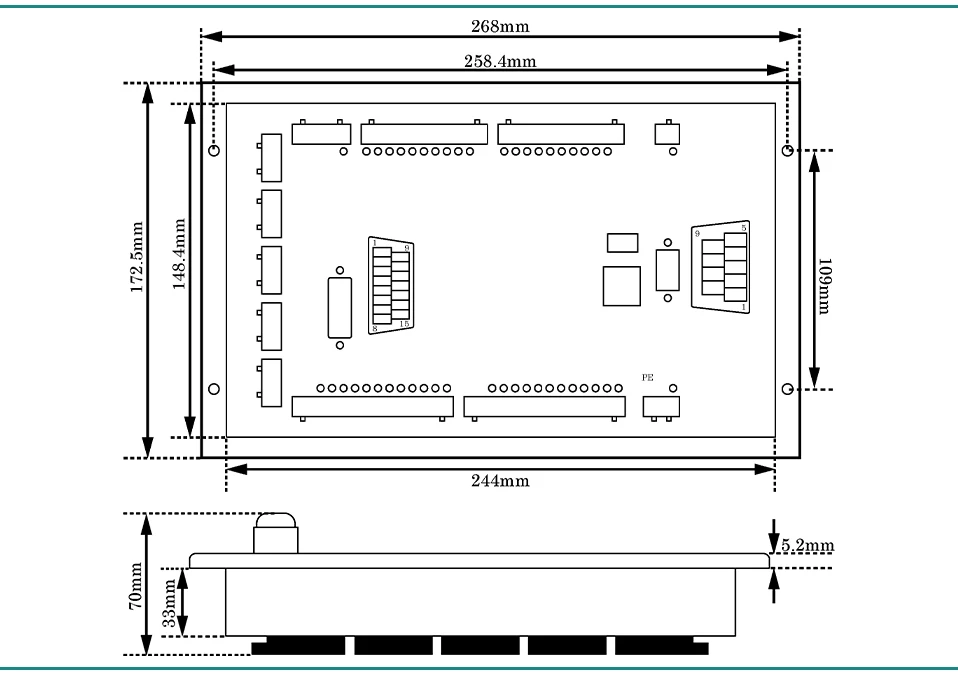

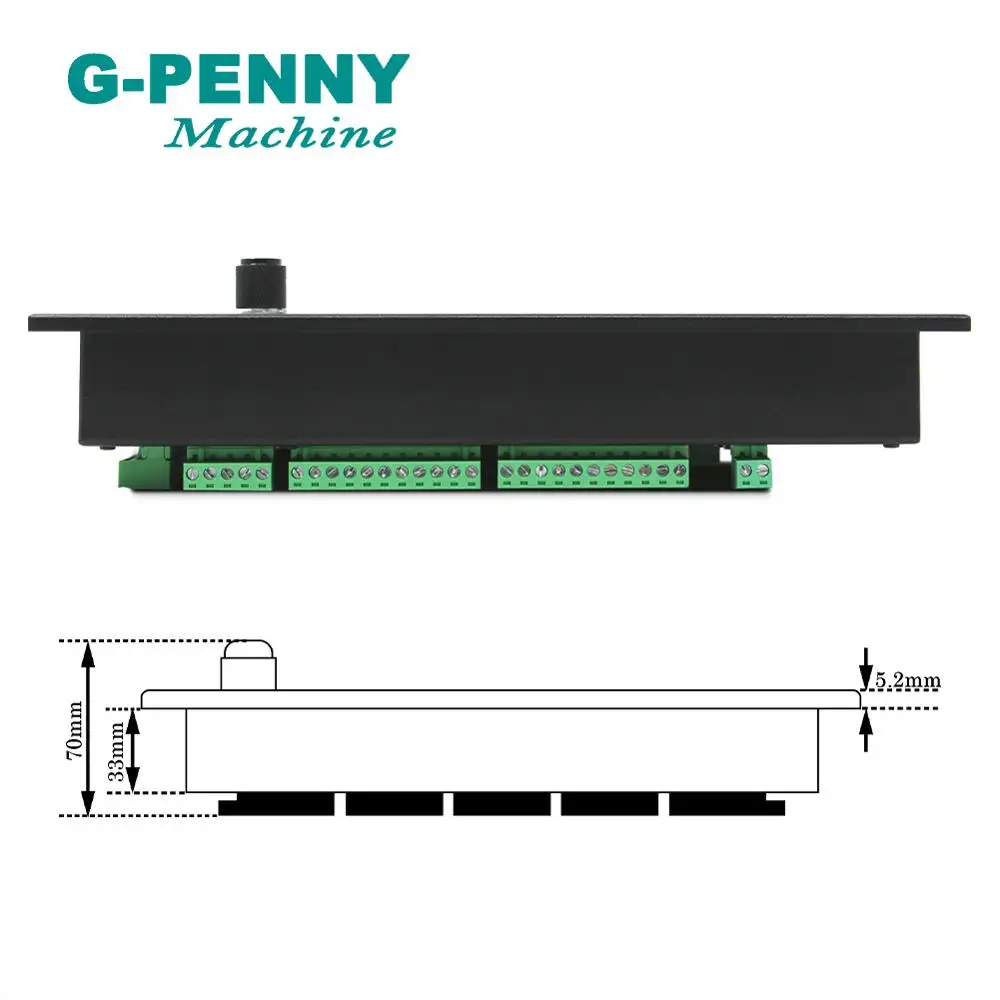

Передняя панель 268 мм * 172,5 мм * 5,2 мм.
Основной корпус 268 мм * 172,5 мм * 70 мм.

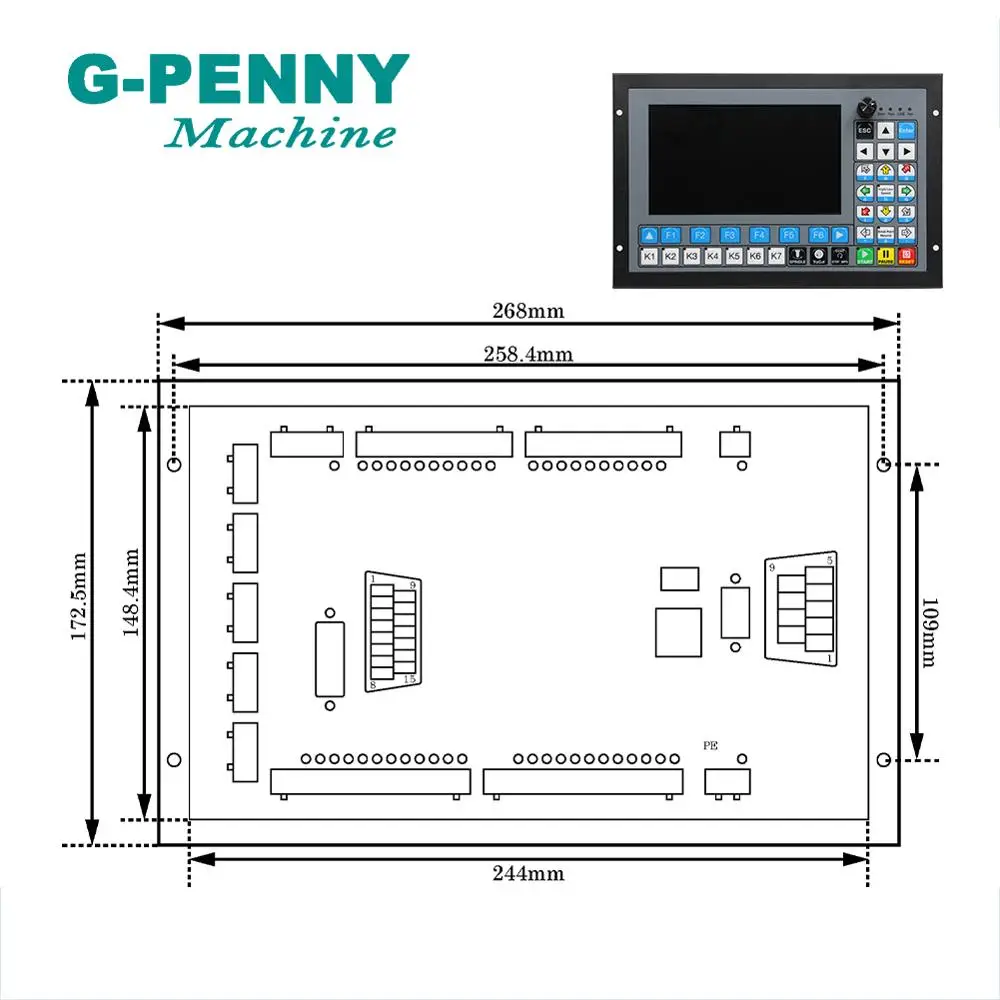

Чтобы установить устройство в шкаф оборудования, Вырежьте отверстие 258,4 мм * 109 мм
1) Макс. 5 осей; 1 М Гц Выходная частота для каждой оси; 2-4 оси линейной интерполяции, любой 2
Ось круговой интерполяции;
2) полноцветный экран 7 дюймов; Соотношение разрешения: 1024*600, 40 операционных клавиш;
3) 24 фотоэлектрических изолированных цифровых входа, 21 фотоэлектрический изолированный цифровой выход;
4) Аналоговое управление шпинделем 0-10 в управление шпинделем, также поддерживает выход ШИМ;
5) Тип журнала: Поддержка многократного режима шпинделя, Поддержка прямого инструментального журнала, журнал козлового типа, журнал дискового типа;
6) режим зонда: плавающий зонд Supprt и фиксированный зонд;
7) методы компенсации люфта: Компенсация зазора направления, компенсатор зазора радиуса, компенсация длины;
8) алгоритм интерполяции: S Тип, круговой жесткий алгоритм, круговой мягкий алгоритм;
9) Язык: китайский, английский;
10) сигналы тревоги программного обеспечения: ошибка программы, ошибка в работе, ошибка при переходе, ошибка драйвера и так далее;
11) Сеть: поддержка обмена файлами и онлайн-обработки удаленных файлов через Ethernet;
12) режим управления шпинделем поддерживает мульти-скорость (3 линии 8 видов скорости), 0-10 в аналоговый выход и серво шпиндель выход;
13) Совместимость со стандартным g-кодом, поддержка популярного программного обеспечения CAD/CAM, такого как ArtCam, MasterCam, ProE, JDSoft SurfMill, Aspire, Fusion 360 и так далее;
14) Система управления может просмотреть путь обработки перед обработкой, и это делает систему более устойчивой, работающей гладкой и точной;
15) поддерживает высокоскоростную обработку в непрерывном сегменте полилиний, система может автоматически выбирать наиболее эффективный алгоритм из разных типов алгоритмов сегментов полилинии;
16) поддерживает файл неограниченного размера для обработки;
17) Поддержка рекуперации точки останова, восстановление «отключения питания», запуск от определенной линии;
18) поддержка функции блокировки времени;
19) Поддержка 4 видов прав на операции: посетитель, оператор, admin, super admin;
20) Поддержка функции «пробная резка» (направляющая маховика) и «одноступенчатый режим обработки» и так далее;
21) Поддержка fuction Back to orignal point
21) источник питания для контроллера 24VDC, Минимальный ток 0.5A;
22) источник питания для порта IO составляет 24 В постоянного тока, Минимальный ток-0,5a; По мощности IO
Система уже поставляет питание в порты IO. Поэтому нет необходимости в внешнем источнике питания.

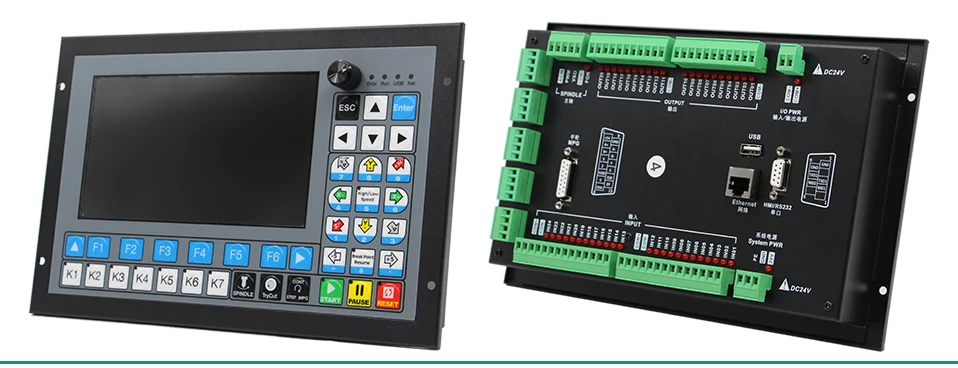

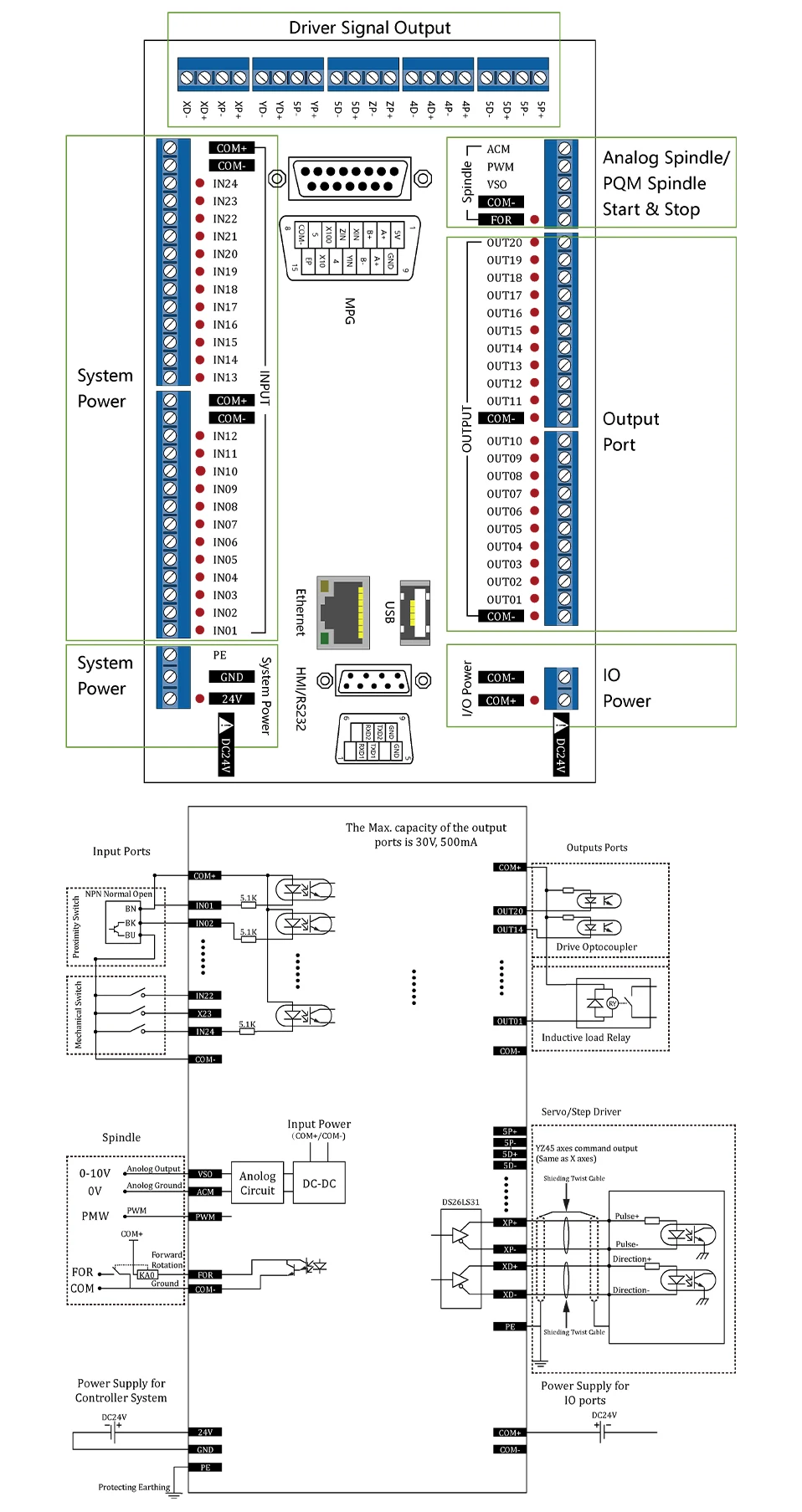

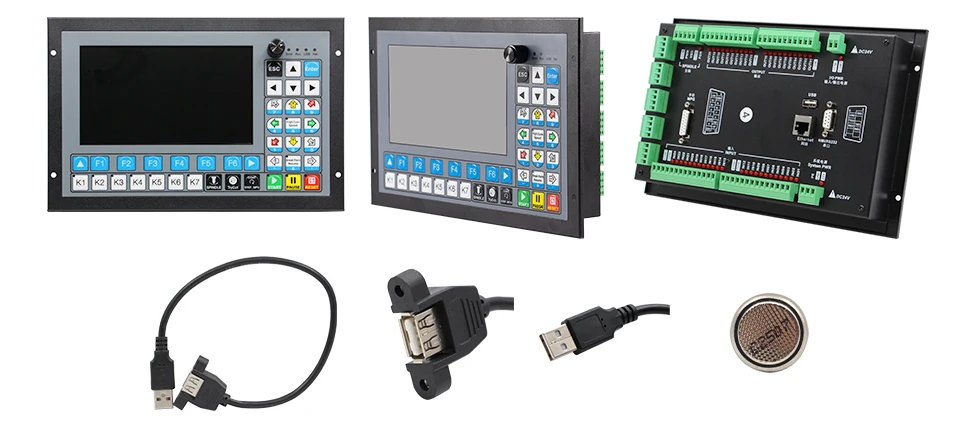

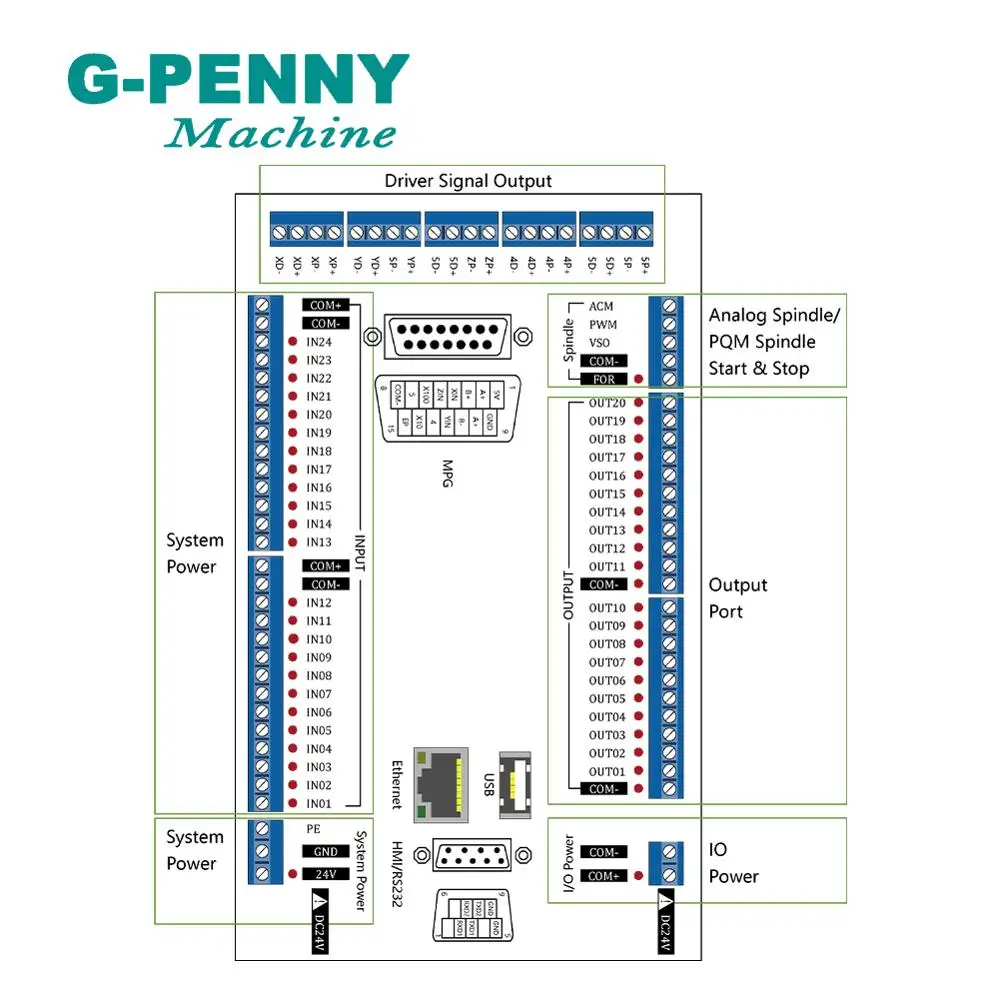

DDCS-Expert монтажная плата, есть около 7 частей следующим образом:
1) мощность системы и входные порты источника питания IO;
2) выходные порты сигнала драйвера;
3) входные и выходные порты;
4) выходной порт шпинделя s; 5) порт MPG;
6) Ethernet и USB интерфейс;
7) интерфейс HMI/RS232.

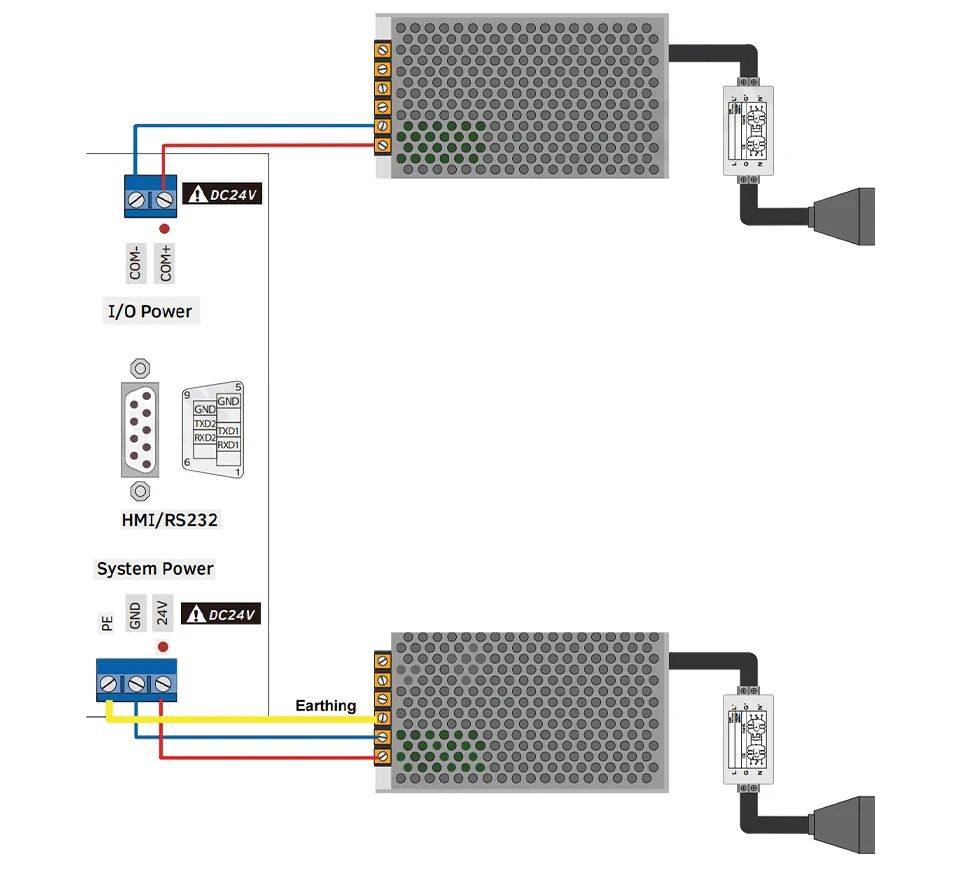

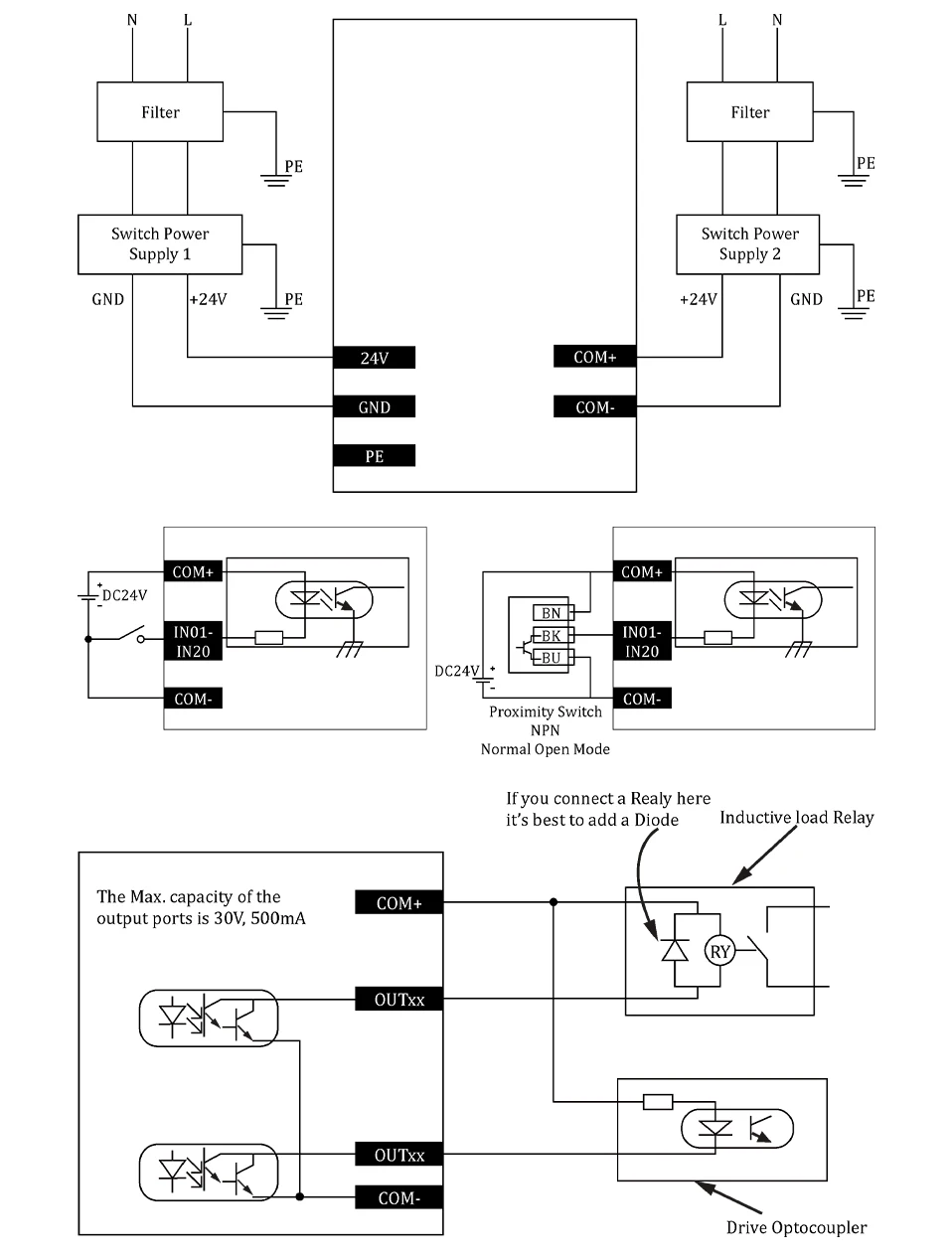

DDCS-Expert нуждается в двух источниках питания, основная мощность для системы контроллера, мощность порта IO для входа и выхода и MPG порта s. Оба источника питания 24VDC, ток 3A. В входном порту системы, отмеченный 24 В и GND является основным входным портом питания s; В входном порту IO, COM + и COM-это входной порт питания s для входного/выходного порта и MPG. Имейте в виду, только когда два источника питания подключены правильно, контроллер может работать должным образом.
Многие новые пользователи дают только системную мощность, затем ограниченные переключатели, реле и MPG и шпиндель вообще не работают, затем перейдите, чтобы проверить, предоставляете ли вы питание портам IO.
IO power предоставляет питание для всех портов IO, включая ограниченный переключатель, реле, MPG,Etop и все другие входные и выходные порты, без него, шпиндель, MPG, порты ввода и вывода не могут работать.
Во избежание электрического шума настоятельно рекомендуется использовать два отдельных источника питания 24 В.
Для того, чтобы избежать высокочастотного электрического шума от кабеля питания, настоятельно рекомендуется установить фильтр шума на входе питания к источнику питания переключателя.

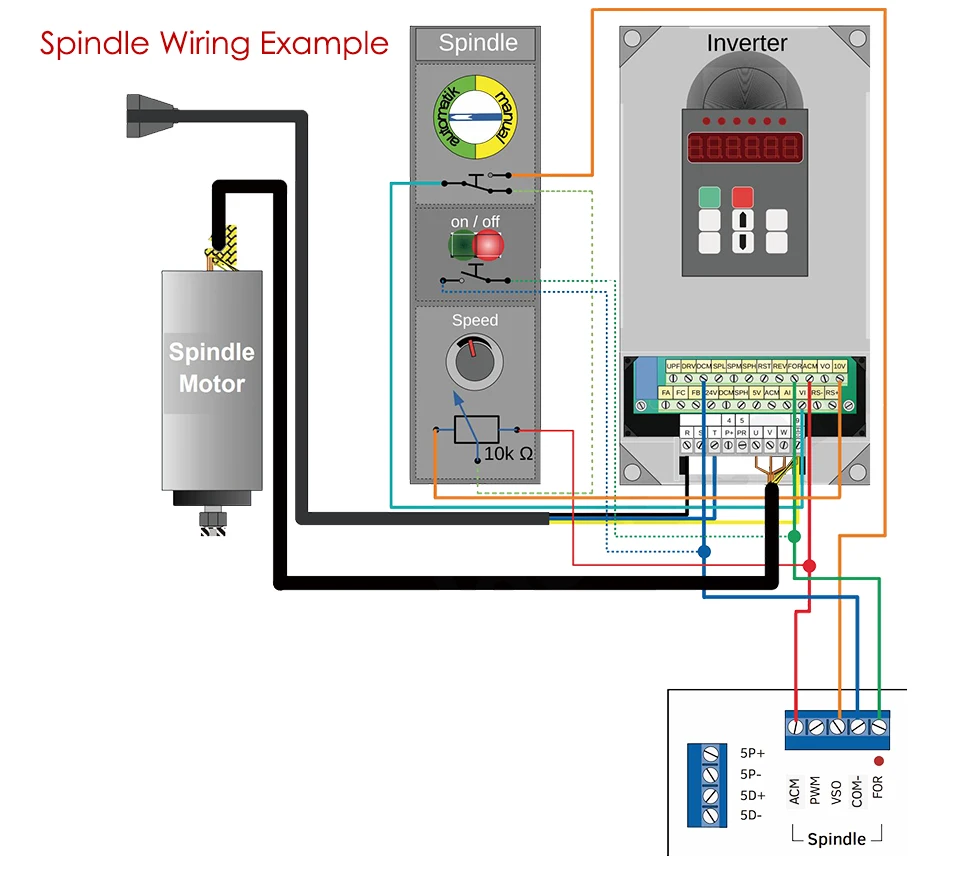

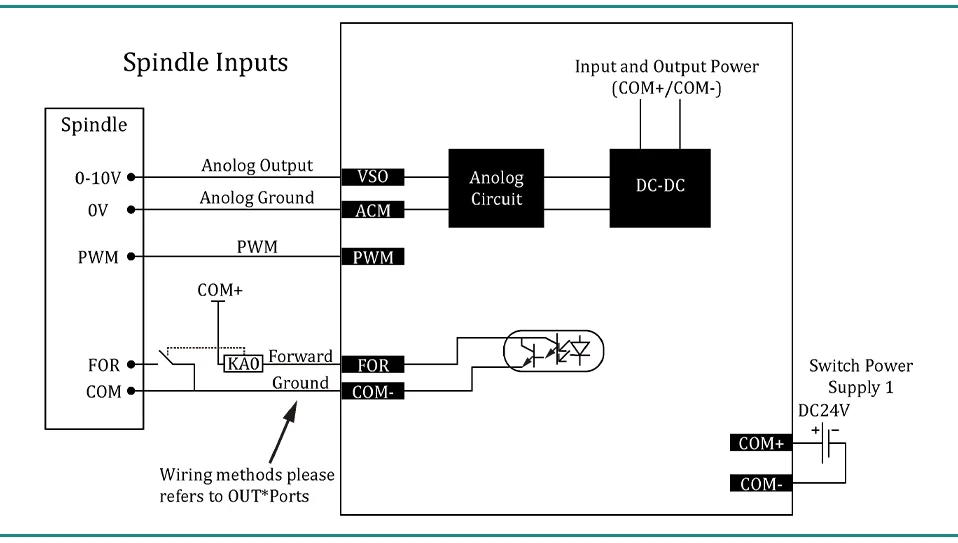

В аналоговом шпинделе выходной терминал управления скоростью может выводить 0-10 В. Он может регулировать скорость двигателя шпинделя, отправив напряжение между 0 и 10 в VFD в соответствии с настройкой скорости шпинделя.
Управление скоростью вращения шпинделя с помощью VFD (частотного привода) требует только сигнала запуска/остановки и сигнала 0-10 В для управления частотой.
Для порта такие же методы проводки, как и для обычного выходного порта s.
Для вращения шпинделя или запуска/остановки;
Аналоговая схема изолирована с выходом источника питания, никогда не короткое подключение ACM и COM- ( DCM );

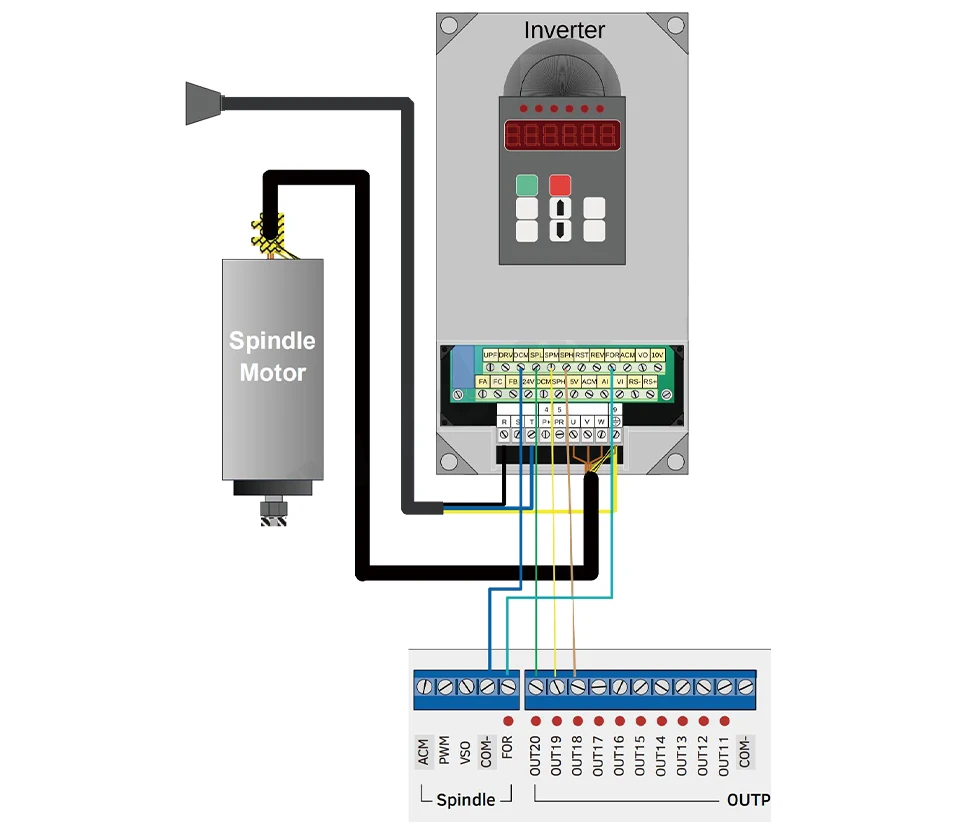

Если нужна только команда Start and Stop для шпинделя, то просто Подключите для выходного порта контроллера с пусковым входным портом инвертора.
Важно:
Только один порт «VSO» и «PWM» доступен для одной конфигурации. Используйте порт «VSO» или порт «PWM», два порта не могут использоваться одновременно d.
На странице порта IO мы уже определили Out20 как «скорость сечения шпинделя 1», 19 как «скорость сечения шпинделя 2», Out18 как «скорость сечения шпинделя 3». Проводка для многоскоростного шпинделя как фоллоу
По конфигурации большего количества портов на выходе шпинделя выходной терминал управления шпинделя предлагает соединения для запуска/остановки охлаждения (M8 / M9) и запуска/остановки смазки (M10 / M11) И так далее.

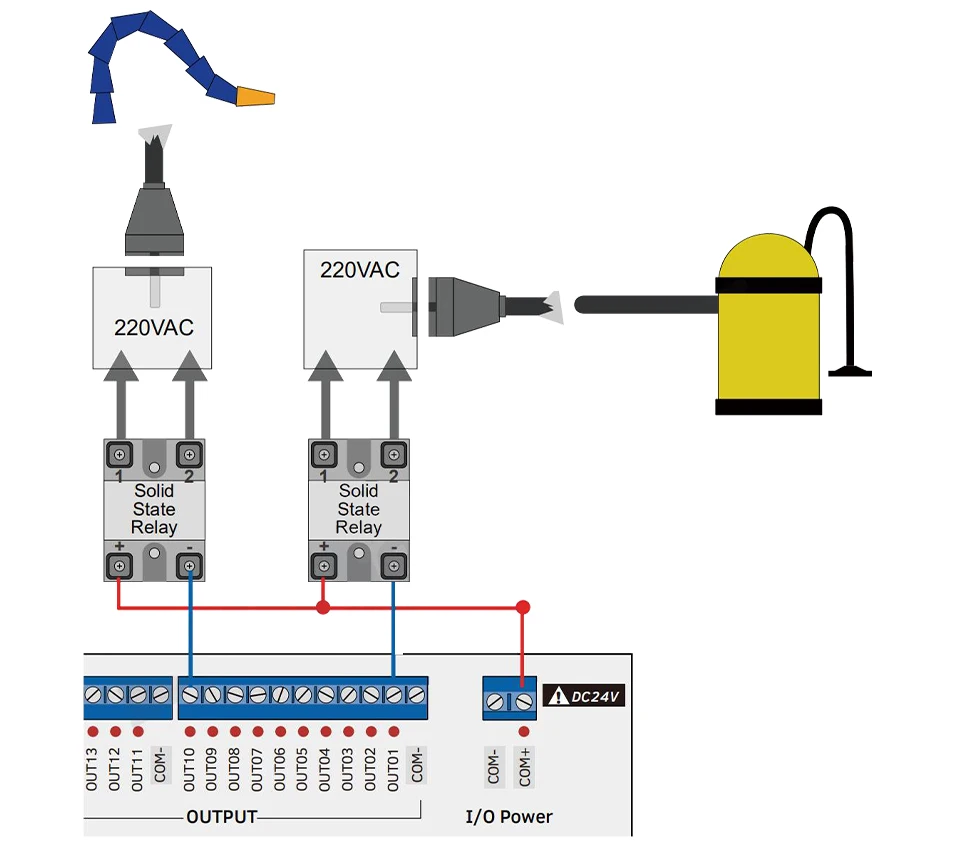

Например, он используется для выходного порта реле. На рис. 4-12 показаны способы подключения.
Если источник питания реле 24VDC:
DDCS Expert Input and Output-это пользовательские порты IO, как наш пример здесь, мы уже установили OUT10 как выходной порт «охлаждение ВКЛ/ВЫКЛ», И мы уже установили OUT01 как вакуумный клапан вкл/выкл» выходной порт.
Если источник питания реле не 24VDC:
Пользователи должны использовать внешний источник питания, затем, пожалуйста, свяжитесь с нами, чтобы получить чертеж схемы.

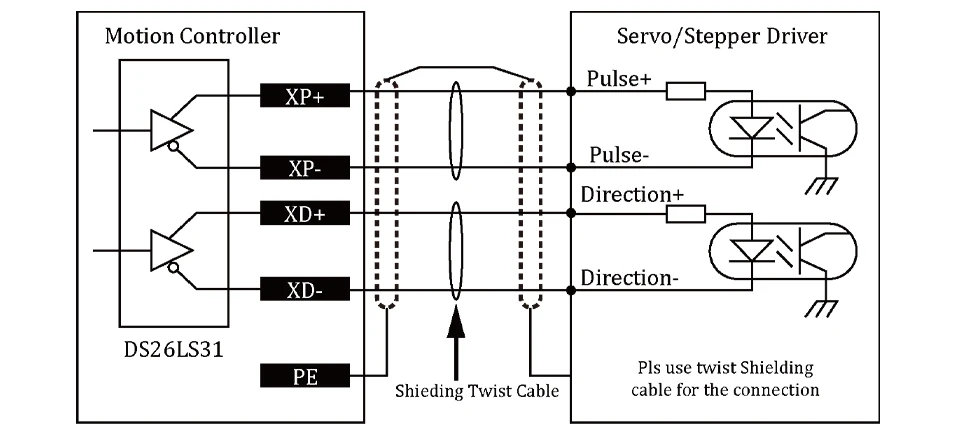

Шаговый/сервоуправляемый выход, мы цитируем дифференциальный импульсный и направленный Метод вывода
Как на рис. 1-12, макс. 1 МГц на ось. 3 или 4 или 5 осей по желанию.
На рисунке 1-12 мы использовали ось X в качестве примера: Y, Z, A, B как те же методы проводки.
Выходное напряжение импульсного и направленного сигнала составляет ± 5 В.

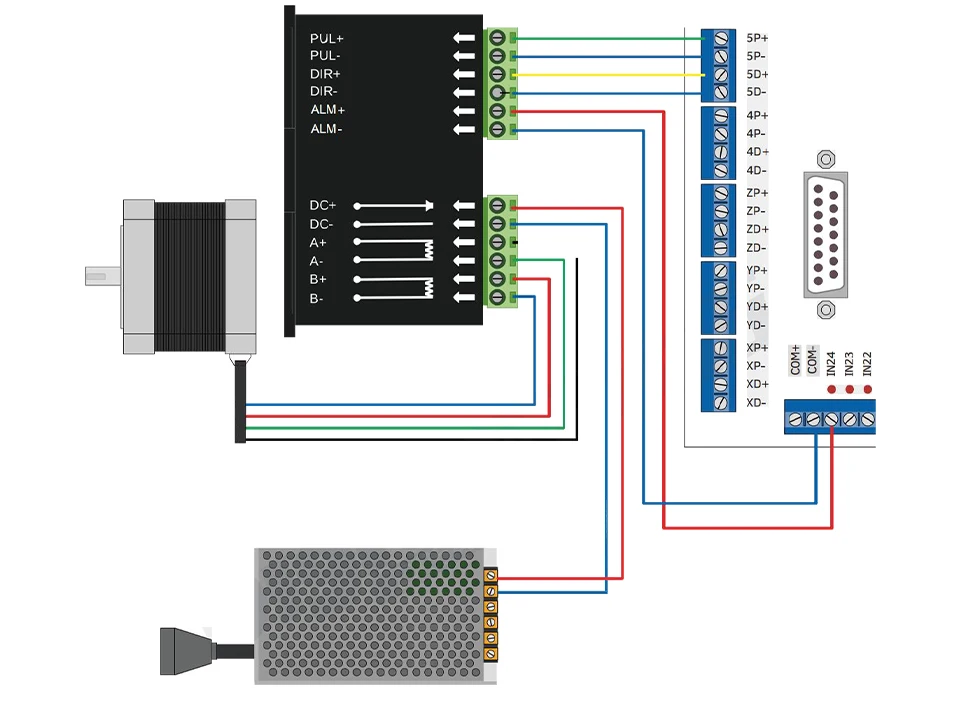

DDCSE вход и выход являются пользовательскими портами IO, в нашем образе, мы уже установили IN24 как входной порт с сервосигналом 5-ой оси.

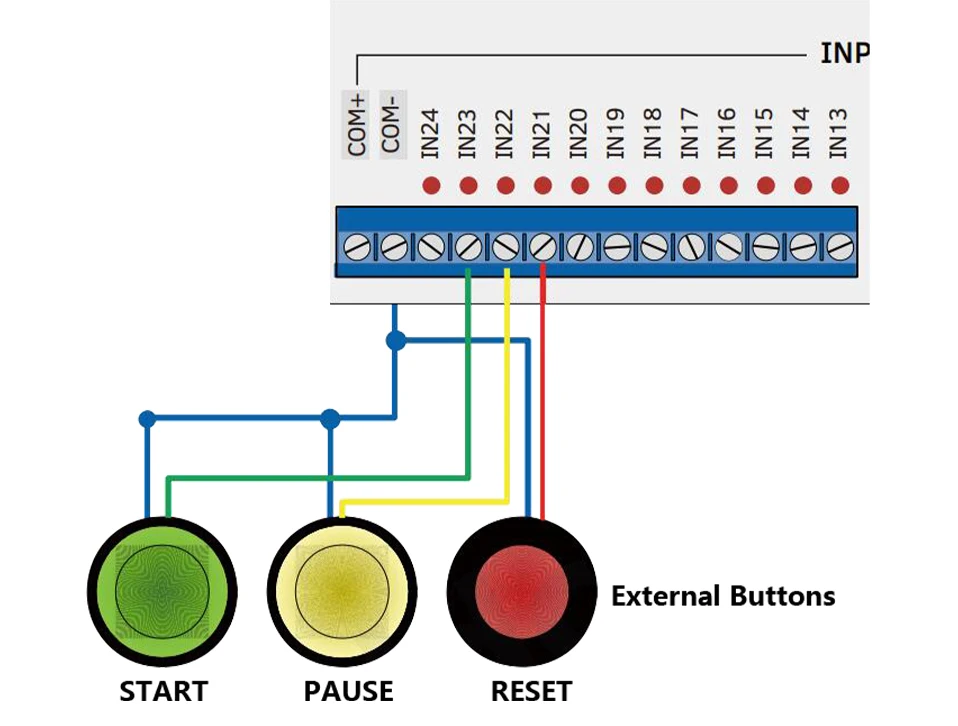

Вход и выход DDCSE-это пользовательский порт IO s, в нашем образе мы уже установили IN23 как входной порт «внешний старт», IN22 как входной порт «внешняя пауза», И IN21 как «внешний стоп» входной порт.
Пожалуйста, выберите внешние кнопки, которые являются 24VDC входом источника питания. Тогда не нужен внешний источник питания для них.

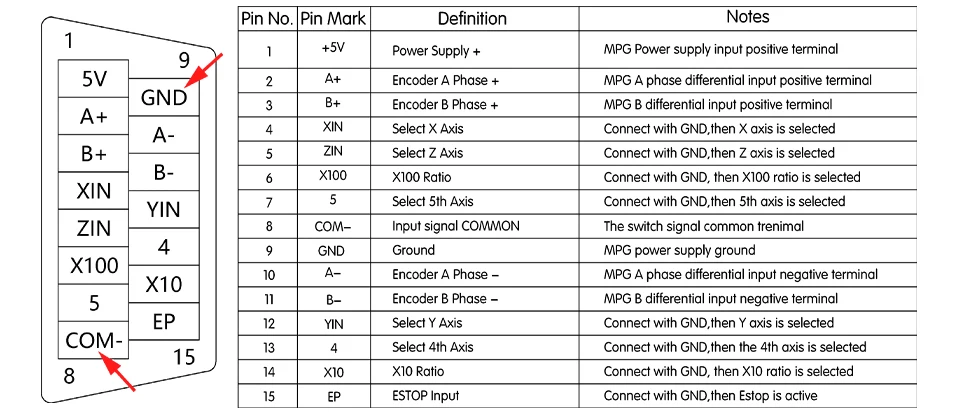

1) Все входные сигналы COMMON termimal COM-, не GND; Никогда не короткое подключение GND и COM-;

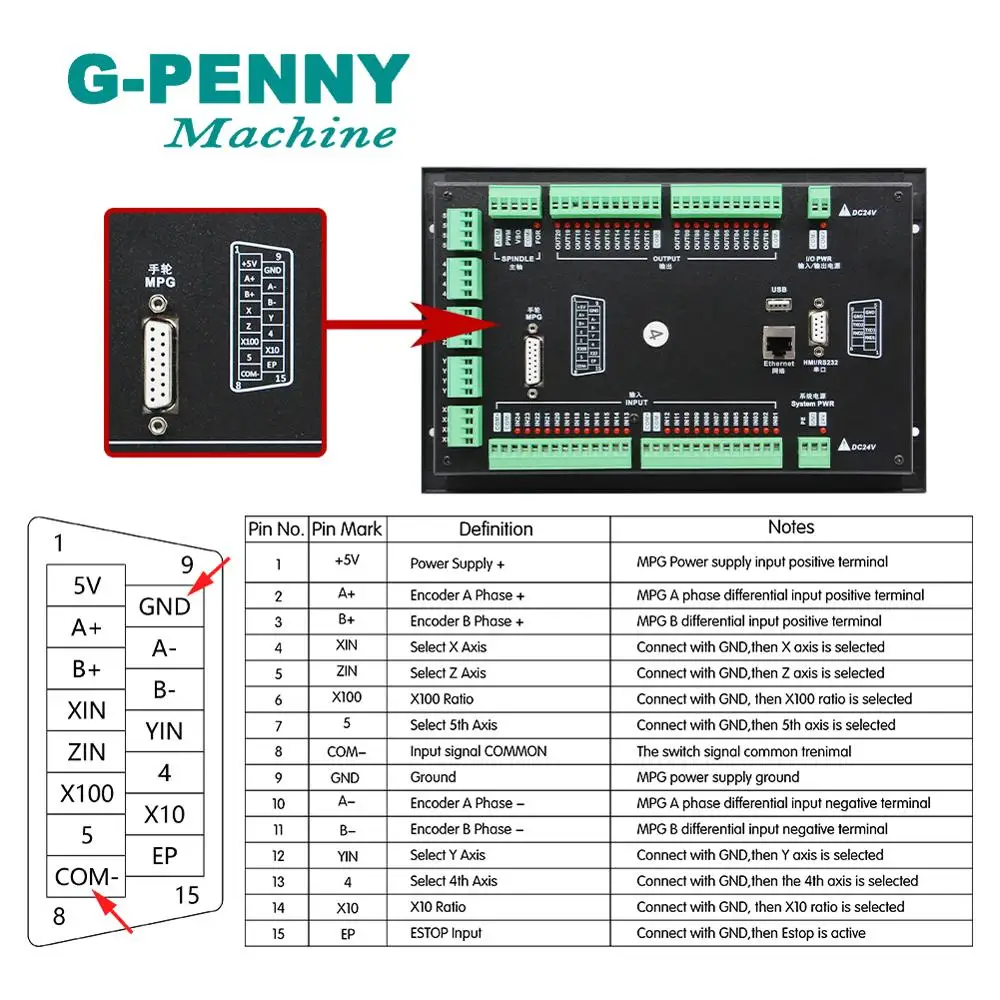

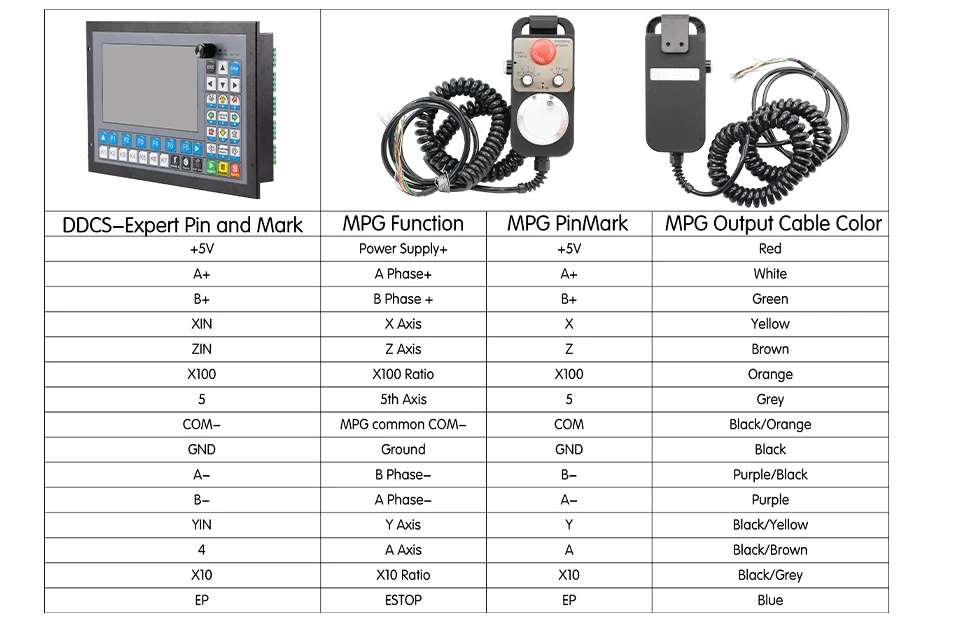

2) MPG требуется Питание от порта питания IO (COM + / COM- ), или MPG не может работать;
3) из-за ограничения контактов, если X10 и X100 не выбраны, система просто выберите X1 по умолчанию.
4) с помощью MPG и нажмите кнопку «Try Cut», система может изменить режим «Handwheel guading», поверните маховик в направлении против часовой стрелки, попробуйте вырезать (Руководство маховика) может быть активным.
